6-5 剖视图的画法

程序教学方法复习：新授：§6-2剖视图一、剖视的概念画视图时，机件的内部形状，如孔、槽等，因其不可见而用虚线表示。

但当机件内部形状比较复杂时，图上的虚线较多，有的甚至和外形轮廓线重叠，这既不利于读图，也不便于标注尺寸。

为此，国家标准中规定可用剖视图来表达机件的内部形状。

如图6-9、6-10所示，假想用剖切面剖开机件，将处在观察者和剖切面之间的部分移开，而将剩余部分向投影面投射所得的图形，称为剖视图，简称剖视。

剖切物体的假想平面或曲面称为剖切面，剖切面与物体的接触部分称为剖面区域。

1.剖视图的画法1）剖切平面应平行于投影面且通过孔、槽的对称平面或轴线。

2）剖切后，留在剖切平面与投影面之间的部分，应全部向投影面投射，用粗实线画出所有可见部分的投影。

3）在其它视图中已经表示清楚的情况下，剖视图中一般不画虚线。

但尚未表示清楚的结构、或在保证图面清晰的情况下，少量的虚线可以减少视图的数量时，可以画出必要的虚线。

4)当物体上的肋板被剖切面纵向剖切时，规定肋板不画剖面线，而用粗实线将其与相邻部分分开，但当剖切平面沿横向（垂直于结构轴线或对称面）剖切时，仍需画出剖面符号。

5）因为剖切是假想的，物体并非真的被剖开，因此除了该剖视图外，其余视图仍应按完整物体画出。

模型演示剖切过程讲解说明程序教学方法2.剖面符号画法剖视图中，剖面区域一般应画出剖面符号，以区分物体上被剖切到的实体部分和未剖切到的空心部分。

不需在剖面区域中表示材料的类别时，可采用通用剖面线表示。

通用剖面线主要轮廓线或剖面区域的对称线成45°角，当剖面线与图形的主要轮廓线或剖面区域的对称线平行时，该图形的剖面线应画成30°或60°，其倾斜方向仍应与其它图形的剖面线方向一致，同一物体各剖面区域中的剖面线方向和间隔应一致。

通用剖面线的画法3.剖视图的配置与标注剖视图一般按投影关系配置；也可根据图面布局将剖视图配置在其他适当位置，如图所示的剖视图。

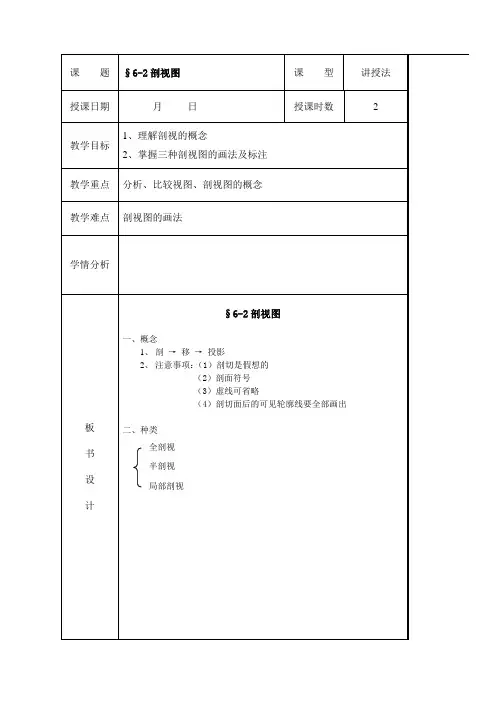

第二十八讲§6—3 剖视图的分类课题：1、剖视图的分类2、剖切面的种类课堂类型：讲授教学目的：1、讲解全剖视图、半剖视图、局部剖视图的画法、标注方法和应用场合2、讲解阶梯剖视图、旋转剖视图、斜剖视图的画法、标注方法和应用场合3、了解复合剖视图的画法、标注方法和应用场合教学要求：1、掌握全剖视图、半剖视图、局部剖视图的画法、标注方法和应用场合2、掌握阶梯剖视图、旋转剖视图、斜剖视图的画法、标注方法和应用场合3、熟悉复合剖视图的画法、标注方法和应用场合教学重点：1、三种剖视图的的画法、标注方法和应用场合2、各种剖切面的剖视图的画法、标注方法和应用场合教学难点：1、局部剖视图的画法2、复合剖视图的画法教具：挂图：“全剖视图”、“半剖视图”、“局部剖视图”、“阶梯剖视图”、“旋转剖视图”、“斜剖视图”、“复合剖视图”教学方法：讲课时应从各种剖视的应用场合入手，举例说明，各种剖视图的的画法采用对比的方法讲解。

教学过程：一、复习旧课1、剖视图的形成。

2、视图的画法、标注。

3、画剖视图应注意的问题二、引入新课题为了用较少的图形，把机件的形状完整清晰地表达出来，就必须使每个图形能较多地表达机件的形状。

这样，就产生了各种剖视图。

按剖切范围的大小，剖视图可分为全剖视图、半剖视图、局部剖视图。

按剖切面的种类和数量，剖视图可分为阶梯剖视图、旋转剖视图、斜剖视图和复合剖视图。

三、教学内容（一）剖视图的分类1、全剖视图（1）概念用剖切平面，将机件全部剖开后进行投影所得到的剖视图，称为全剖视图（简称全剖视）。

例如图6—8中的主视图和左视图均为全剖视图。

（2）应用全剖视图一般用于表达外部形状比较简单，内部结构比较复杂的机件。

（3）标注当剖切平面通过机件的对称（或基本对称）平面，且全剖视图按投影关系配置，中间又无其它视图隔开时，可以省略标注，否则必须按规定方法标注。

如图6—8中的主视图的剖切平面通过对称平面，所以省略了标注；而左视图的剖切平面不是通过对称平面，则必须标注，但它是按投影关系配置的，所以箭头可以省略。

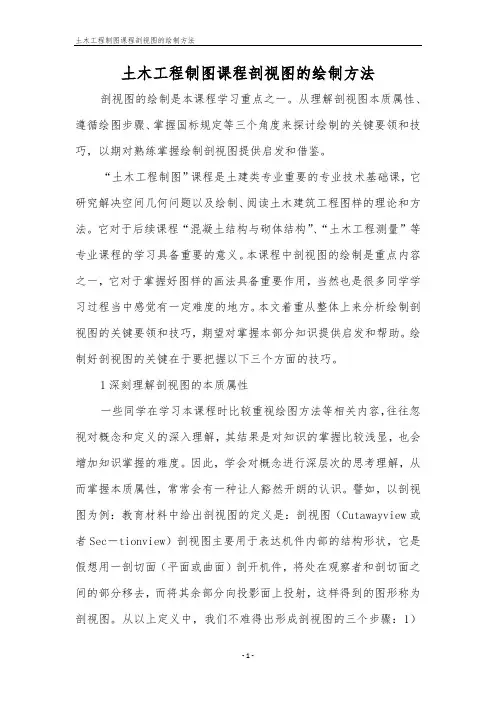

土木工程制图课程剖视图的绘制方法剖视图的绘制是本课程学习重点之一。

从理解剖视图本质属性、遵循绘图步骤、掌握国标规定等三个角度来探讨绘制的关键要领和技巧，以期对熟练掌握绘制剖视图提供启发和借鉴。

“土木工程制图”课程是土建类专业重要的专业技术基础课，它研究解决空间几何问题以及绘制、阅读土木建筑工程图样的理论和方法。

它对于后续课程“混凝土结构与砌体结构”、“土木工程测量”等专业课程的学习具备重要的意义。

本课程中剖视图的绘制是重点内容之一，它对于掌握好图样的画法具备重要作用，当然也是很多同学学习过程当中感觉有一定难度的地方。

本文着重从整体上来分析绘制剖视图的关键要领和技巧，期望对掌握本部分知识提供启发和帮助。

绘制好剖视图的关键在于要把握以下三个方面的技巧。

1深刻理解剖视图的本质属性一些同学在学习本课程时比较重视绘图方法等相关内容，往往忽视对概念和定义的深入理解，其结果是对知识的掌握比较浅显，也会增加知识掌握的难度。

因此，学会对概念进行深层次的思考理解，从而掌握本质属性，常常会有一种让人豁然开朗的认识。

譬如，以剖视图为例：教育材料中给出剖视图的定义是：剖视图（Cutawayview或者Sec－tionview）剖视图主要用于表达机件内部的结构形状，它是假想用一剖切面（平面或曲面）剖开机件，将处在观察者和剖切面之间的部分移去，而将其余部分向投影面上投射，这样得到的图形称为剖视图。

从以上定义中，我们不难得出形成剖视图的三个步骤：1）假想剖开机件。

2）移去机件部分。

3）剩余部分投射。

这里要特别注意最后一个步骤：将剩余部分向投影面投射。

2严格遵循剖视图的绘图步骤要熟练掌握剖视图的绘制，严格遵循绘图基本步骤也是非常重要的技巧之一。

一些初学者往往会急于求成，在绘图时操之过急。

如果是比较简单的图例，也许没有问题，但一旦遇到稍有难度的问题时，就会出现无从下手的情况。

其根本原因在于不知道或者没有依照绘图的步骤来进行。

所以，我们在绘制剖视图时无论是简单问题，还是复杂难度大的问题，都应该养成良好习惯，按照相关规定的步骤，循序渐进，踏踏实实。

第六章机件的表达方法第1讲
“×”或“
A
第2～3讲
(a)
（a）
图
适用场合：外形简单，内腔结构复杂的不对称机
局部剖视图
，所得的剖视图。

如图6-13所示，机件主视图外形
正画出的剖视图，应标注旋转“中的“ A
几个平行的剖切平面剖切
模具卸料板，其内部具有四种不同的孔、槽结构且他们的中心线排列在几个互相平行的平面上，适合采用几个平行的剖切平面的剖切方法。

图注意事项：
图6-26
是采用几个相交的剖切面剖切获得的半剖视图。

图
获得的全剖视图，采用展开画法时，则应标注“×—×展开”字样。

第4讲
第5讲。

第6章机件的常用表达方法一、本章重点：1．基本视图、向视图、局部视图、斜视图的画法和标注；2．斜视图的概念，全剖、半剖、局部剖视图的画法和标注；3．断面图的概念、种类、画法和标注以及肋的规定画法。

二、本章难点：1．斜视图的概念，斜剖视图的画法与标注；2．阶梯剖、旋转剖、复合剖的画法和标注；3．移出断面和重合断面图的画法和标注；三、本章要求：通过本章的学习，要掌握基本视图的画法，常用剖视图的画法和标注，断面图的画法和标注，一些简化画法和规定画法。

对机件的表达，做到：选择视图选择恰当，表达合理完整。

四、本章内容：§6-1 视图一、基本视图对于形状复杂的机件，为了完整、清晰地表达它的各方面的形状，国家标准规定，可在原有三个投影面的基础上，再增设三个投影面，组成六面体，国家标准将这六个面规定为基本投影面。

机件向基本投影面投射所得的视图，称为基本视图。

基本视图除了以前介绍过的主视图、俯视图和左视图外，还有：从右向左投射得到的右视图；从下向上投射得到的仰视图；从后向前投射得到的后视图。

二、向视图如不按展开配置，则需标注，如下图。

视图不按展开配置时的标注三、局部视图如图所示的机件，用主、俯两个基本视图已将主要结构表达清楚，但左、右两凸台形状不清晰，若因此再画两个基本视图，则大部分结构属于重复表达，这时可只画凸台部分。

这种将机件的某一局部结构向基本投影面投射得到的视图，称为局部视图。

四、斜视图当机件的某一部分结构形状是倾斜的，在基本投影面上无法表达该部分的实形和标注真实尺寸时，可把倾斜部分向与之平行的新投影面投射，得到反映实形的图形，如图6-4所示。

这种将机件向不平行于任何基本投影面的平面投射所得到的视图称为斜视图。

斜视图的配置和标注方法，以及断裂边界的画法与局部视图基本相同，不同点是：有时为了合理利用图纸或画图方便，可将图形旋转。

如下图。

斜视图旋转§6-2剖视图当机件内部结构比较复杂时，视图中会出现许多虚线，给看图造成困难,也不便于标注尺寸和技术要求。
