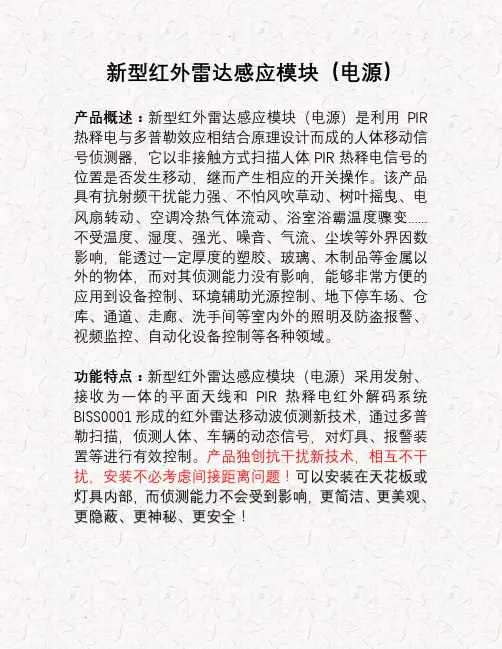

新型红外雷达感应模块（电源）产品概述：新型红外雷达感应模块（电源）是利用PIR 热释电与多普勒效应相结合原理设计而成的人体移动信号侦测器，它以非接触方式扫描人体PIR热释电信号的位置是否发生移动，继而产生相应的开关操作。
该产品具有抗射频干扰能力强、不怕风吹草动、树叶摇曳、电风扇转动、空调冷热气体流动、浴室浴霸温度骤变......不受温度、湿度、强光、噪音、气流、尘埃等外界因数影响，能透过一定厚度的塑胶、玻璃、木制品等金属以外的物体，而对其侦测能力没有影响，能够非常方便的应用到设备控制、环境辅助光源控制、地下停车场、仓库、通道、走廊、洗手间等室内外的照明及防盗报警、视频监控、自动化设备控制等各种领域。
功能特点：新型红外雷达感应模块（电源）采用发射、接收为一体的平面天线和PIR热释电红外解码系统BISS0001形成的红外雷达移动波侦测新技术，通过多普勒扫描，侦测人体、车辆的动态信号，对灯具、报警装置等进行有效控制。
产品独创抗干扰新技术，相互不干扰，安装不必考虑间接距离问题！可以安装在天花板或灯具内部，而侦测能力不会受到影响，更简洁、更美观、更隐蔽、更神秘、更安全！模块类型1、交流型：A C95-250V宽电压，适应各种不同地区电网电压。
可控硅控制A C输出，无触点、无噪音、无污染、寿命长。
具有自动测光管理功能（出厂未安装光敏电阻），实现白天（光线充足）呈关闭状态，晚上（光线不足）人来灯亮、人走灯灭。
可做吸顶灯、日光灯及各种灯具、电器等的自动控制。
交流模块技术参数❖工作电压：A C110V-250V(50-60H z)❖负载功率：阻性负载150W（节能灯、L E D灯80W)❖输出方式：可控硅控制、A C交流输出❖自身功耗：静态功耗≤1m W❖感应范围：10-15米❖感应角度：墙壁安装180°、吸顶安装360°❖触发方式：雷达扫描、人体感应、重复触发❖延时时间：30秒钟（可定做各种延时时间）❖模块尺寸：36m m*23m m*23m m❖环境温度：-30℃-70℃2、直流型：D C6-24V输入，有人在感应区活动时，输出高电平，无人活动时转换为低电平。
YXW2020-5813L超低功耗5.8GHz雷达传感器V1.2宁波市盈芯微电子科技有限公司Ningbo Yingxin Microelectronics Technology Co.,Ltd目录.....YXW2020-5813L5.8GHz雷达传感器使用说明.. (3).....概述和应用领域 (3).....模块图示 (3).....输入输出接口. (3).....模块尺寸及插针位置. (4).....电气参数 (4).....感应时间及感应距离调节.. (5).....光敏检测 (5).....模块上电时序. (5).....探测范围示意图 (6).....注意事项 (6).....修订记录.. (6)5.8GHz 超低功耗雷达传感器1.YXW2020-5813L 5.8GHz 雷达传感器使用说明概述和应用领域1.1概述：YXW2020-5813L 是一颗工作于5.8G定频的超低功耗的雷达传感器，整体功耗68uA左右，模块尺寸20mm*20mm，传感器采用雷达感应芯片YXW5813L，该芯片完整集成5.8GHz 微波电路、中频放大电路以及信号处理器，集成度高且生产一致性好，外围搭配小型化平面天线，保证传感器性能的同时大大减小了整体尺寸。
1.2应用领域: 1.智慧家电：空调、冰箱、热水器、暖风机、电风扇2.智能开关：单火线面板、面板氛围灯3.移动安防：门锁、门铃、摄像头、门禁4.智能照明：球泡灯、吸顶灯、筒灯、小夜灯、太阳能灯、台灯、路灯、T8灯、车库灯、杀菌灯、地脚灯2.模块图示模块正面3.输入输出口模块预留5个插针孔，共有VCC、GND、OUT、P2和P3五个信号PIN，PIN距为2.54mm，如需调谐距离和延迟时间等参数，可通过P2,P3的悬空或拉低状态配合模块上特定电阻来选择相应档位或者用模块上预留的外置MCU来改写内部参数，下表是各PIN脚定义说明：Pin 名称功能备注VIN 模块供电默认未贴LDO，可用锂电池或干电池直接供电(2.8~4.8V)，如供电电压超过5V ，需要增加LDO ，此时供电VCC 为5~12VGND 接地PIN OUT 输出信号输出信号为高低电平(0V/2.2V)P2GPIO2接收增益档位选择P3GPIO3延时时间档位选择输出输入接口平面天线光敏二极管外置MCU雷达芯片模块反面模块正面此三拼为2.0或者2.54脚距4.模块尺寸及插针位置下图2是模块的尺寸及插针位置示意图，模块长宽为20mm*20mm,出厂默认不配插针，整体厚度为2.5mm,如果需要带插针，则默认插针高度为12mm。
HX801雷达感应模块规格书一、模块简介HX801雷达感应模块是我公司新开发的一个感应产品，和同行的主要不同就是感应电路其它的功能电路做在了一起。
核心就只用到一个蓝牙芯片，外围简单。
二、产品图片qq:298391364三、模块参数工作电压DC输入6---12VDC，输入电流2A，DC座内正外负，正极接触点为直径2.0MM功放输出功率4Ω喇叭20W，目前只支持单声道静态工作电流40---60MA动态工作电流跟喇叭的阻抗和播放的音频文件有关，最大2A蓝牙接收距离无障碍15M雷达感应距离裸机15M，装机后10M内(感应距离可调)FLASH大小最大支持128bit(16M)U盘规格最大支持128G容量音乐功能支持MP3、WAV、WMA、FLAC、AAC、APE格式无损解码蓝牙特性蓝牙5.0版本，支持HFP/A2DP/AVRCP/HSP/GAVDP/I0P/SPP/BLE/音频参数16-bit stereo DAC witch headphone amplifier,S/N>=95db四、模块功能说明1、支持蓝牙连手机音乐播放2、支持U盘MP3播放3、支持外音输入播放4、支持内置FLASH感应播放5、支持红外摇控器6、支持雷达感应白天不工作，晚上感应工作，只要在指定位置加一个光敏电阻就可以实现7、支持9路一对一按键操作文件夹播放（该功能需要定制）8、支持4个按键操作，1、MODE键，2、音量加/下一曲键，3、音量减/上一曲键4、播放/暂停键五、产品特点1、雷达感应电路和语音板放在了一起，物料成本和生产成本明显降低2、感应原理是多普勒效应原理，有穿透非金属物质的特性，成品面板可以不用开窗，保护了产品的美观3、方案支持蓝牙、U盘、外接音频输入播放功能4、产品集成度高，整体使用外围元件少5、方案支持白天不播报功能，只需增加一个光敏电阻即可6、方案定制灵活，外接按键可以支持9路一对一文件夹播放，也可定制支持蓝牙串口和BLE数传、SPP透传7、感应角度为180度8、支持蓝牙音乐播放的语音播报器，这个功能目前大多数类似产品不支持这个功能注意：目前方案只支持感应播放内置FLASH指定文件夹音频文件，其它设备不支持感应播放，需定制才可能实现。
