微波雷达感应模块原理调试

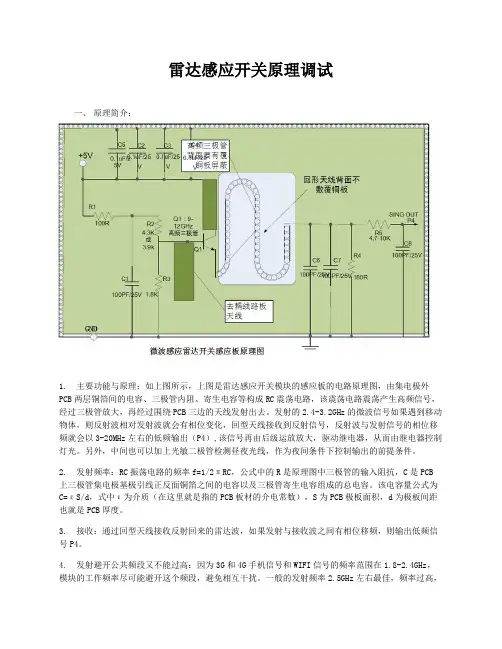

雷达感应开关原理调试一、原理简介：1. 主要功能与原理：如上图所示，上图是雷达感应开关模块的感应板的电路原理图，由集电极外PCB两层铜箔间的电容、三极管内阻、寄生电容等构成RC震荡电路，该震荡电路震荡产生高频信号，经过三极管放大，再经过围绕PCB三边的天线发射出去。

发射的2.4-3.2GHz的微波信号如果遇到移动物体，则反射波相对发射波就会有相位变化，回型天线接收到反射信号，反射波与发射信号的相位移频就会以3-20MHz左右的低频输出（P4）,该信号再由后级运放放大，驱动继电器，从而由继电器控制灯光。

另外，中间也可以加上光敏二极管检测昼夜光线，作为夜间条件下控制输出的前提条件。

2. 发射频率：RC振荡电路的频率f=1/2πRC，公式中的R是原理图中三极管的输入阻抗，C是PCB 上三极管集电极基极引线正反面铜箔之间的电容以及三极管寄生电容组成的总电容。

该电容量公式为C=εS/d，式中ε为介质（在这里就是指的PCB板材的介电常数），S为PCB极板面积，d为极板间距也就是PCB厚度。

3. 接收：通过回型天线接收反射回来的雷达波，如果发射与接收波之间有相位移频，则输出低频信号P4。

4. 发射避开公共频段又不能过高：因为3G和4G手机信号和WIFI信号的频率范围在1.8-2.4GHz，模块的工作频率尽可能避开这个频段，避免相互干扰。

一般的发射频率2.5GHz左右最佳，频率过高，则高频三极管增益降低，感应距离近。

发射频率同天线部分PCB线路板尺寸大小、厚度、布线、三极管输入阻抗与电容等有关。

5. 发射频率与发射信号强度：如果有频谱仪测试发射天线端的发射信号，可以测试到发射频点及其发射信号幅度。

发射信号强度越大，感应距离越远。

但是，高频三极管来说，随着频率的增加，其增益逐渐降低，发射的信号强度也就降低。

另外，同一个频率，三极管的特征频率fT越大，其高频增益就越高，感应距离也就越远，所以，最好设计调整PCB，将频点做到2.4GHz。

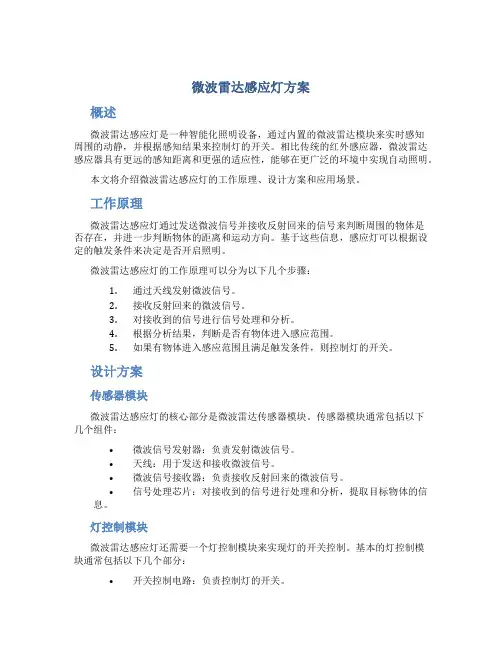

微波雷达感应灯方案概述微波雷达感应灯是一种智能化照明设备，通过内置的微波雷达模块来实时感知周围的动静，并根据感知结果来控制灯的开关。

相比传统的红外感应器，微波雷达感应器具有更远的感知距离和更强的适应性，能够在更广泛的环境中实现自动照明。

本文将介绍微波雷达感应灯的工作原理、设计方案和应用场景。

工作原理微波雷达感应灯通过发送微波信号并接收反射回来的信号来判断周围的物体是否存在，并进一步判断物体的距离和运动方向。

基于这些信息，感应灯可以根据设定的触发条件来决定是否开启照明。

微波雷达感应灯的工作原理可以分为以下几个步骤：1.通过天线发射微波信号。

2.接收反射回来的微波信号。

3.对接收到的信号进行信号处理和分析。

4.根据分析结果，判断是否有物体进入感应范围。

5.如果有物体进入感应范围且满足触发条件，则控制灯的开关。

设计方案传感器模块微波雷达感应灯的核心部分是微波雷达传感器模块。

传感器模块通常包括以下几个组件：•微波信号发射器：负责发射微波信号。

•天线：用于发送和接收微波信号。

•微波信号接收器：负责接收反射回来的微波信号。

•信号处理芯片：对接收到的信号进行处理和分析，提取目标物体的信息。

灯控制模块微波雷达感应灯还需要一个灯控制模块来实现灯的开关控制。

基本的灯控制模块通常包括以下几个部分：•开关控制电路：负责控制灯的开关。

•微控制器：用于控制开关控制电路的工作，以及与传感器模块进行通讯和数据交换。

•电源管理模块：负责为传感器模块和灯提供电源。

触发条件设定触发条件的设定取决于具体的应用场景。

一般来说，触发条件可以设置为感应范围内有物体进入，并且保持一定时间。

通过设定适当的触发条件，可以避免误触发和能源的浪费。

应用场景微波雷达感应灯可以广泛应用于各种场景，包括但不限于以下几个方面：1.家庭照明：可以安装在门口、走廊等地方，实现智能化的自动照明，提高家庭的安全性和舒适性。

2.商业场所：可以安装在商场、办公楼、地下停车场等场所，实现智能化的照明管理，提高能源利用效率。

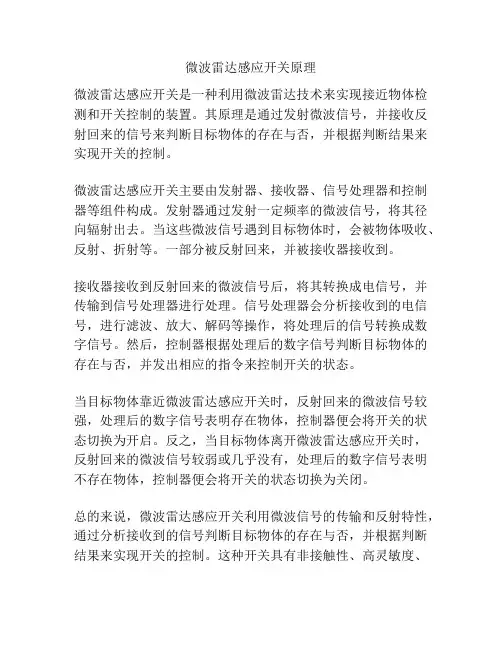

微波雷达感应开关原理
微波雷达感应开关是一种利用微波雷达技术来实现接近物体检测和开关控制的装置。

其原理是通过发射微波信号，并接收反射回来的信号来判断目标物体的存在与否，并根据判断结果来实现开关的控制。

微波雷达感应开关主要由发射器、接收器、信号处理器和控制器等组件构成。

发射器通过发射一定频率的微波信号，将其径向辐射出去。

当这些微波信号遇到目标物体时，会被物体吸收、反射、折射等。

一部分被反射回来，并被接收器接收到。

接收器接收到反射回来的微波信号后，将其转换成电信号，并传输到信号处理器进行处理。

信号处理器会分析接收到的电信号，进行滤波、放大、解码等操作，将处理后的信号转换成数字信号。

然后，控制器根据处理后的数字信号判断目标物体的存在与否，并发出相应的指令来控制开关的状态。

当目标物体靠近微波雷达感应开关时，反射回来的微波信号较强，处理后的数字信号表明存在物体，控制器便会将开关的状态切换为开启。

反之，当目标物体离开微波雷达感应开关时，反射回来的微波信号较弱或几乎没有，处理后的数字信号表明不存在物体，控制器便会将开关的状态切换为关闭。

总的来说，微波雷达感应开关利用微波信号的传输和反射特性，通过分析接收到的信号判断目标物体的存在与否，并根据判断结果来实现开关的控制。

这种开关具有非接触性、高灵敏度、
长寿命等特点，广泛应用于自动门、安防系统、智能家居等领域。

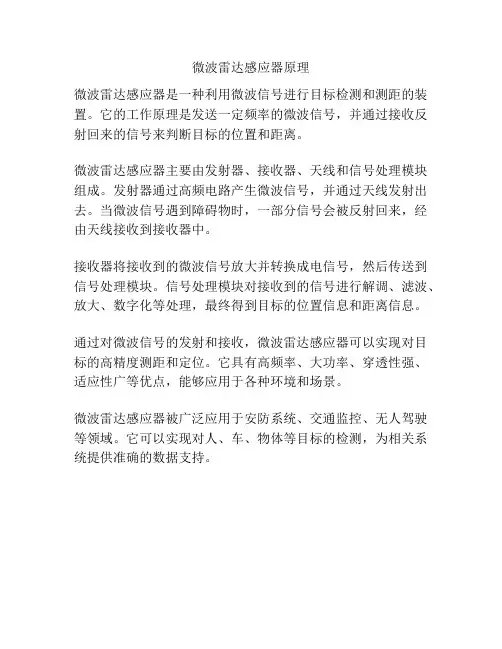

微波雷达感应器原理
微波雷达感应器是一种利用微波信号进行目标检测和测距的装置。

它的工作原理是发送一定频率的微波信号，并通过接收反射回来的信号来判断目标的位置和距离。

微波雷达感应器主要由发射器、接收器、天线和信号处理模块组成。

发射器通过高频电路产生微波信号，并通过天线发射出去。

当微波信号遇到障碍物时，一部分信号会被反射回来，经由天线接收到接收器中。

接收器将接收到的微波信号放大并转换成电信号，然后传送到信号处理模块。

信号处理模块对接收到的信号进行解调、滤波、放大、数字化等处理，最终得到目标的位置信息和距离信息。

通过对微波信号的发射和接收，微波雷达感应器可以实现对目标的高精度测距和定位。

它具有高频率、大功率、穿透性强、适应性广等优点，能够应用于各种环境和场景。

微波雷达感应器被广泛应用于安防系统、交通监控、无人驾驶等领域。

它可以实现对人、车、物体等目标的检测，为相关系统提供准确的数据支持。

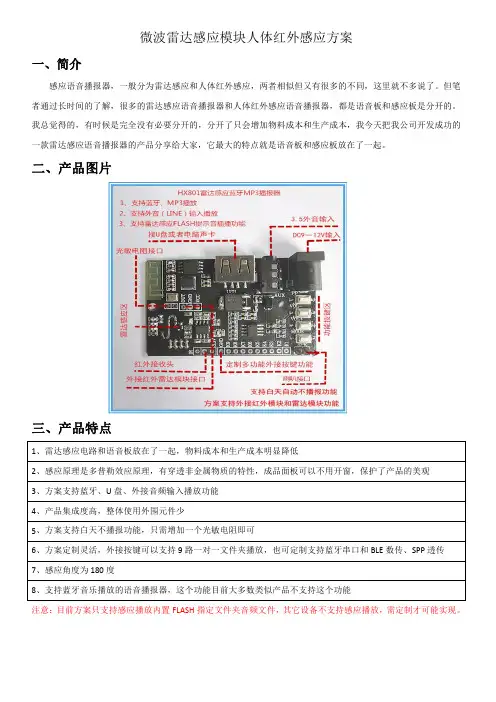

微波雷达感应模块人体红外感应方案一、简介感应语音播报器，一般分为雷达感应和人体红外感应，两者相似但又有很多的不同，这里就不多说了。

但笔者通过长时间的了解，很多的雷达感应语音播报器和人体红外感应语音播报器，都是语音板和感应板是分开的。

我总觉得的，有时候是完全没有必要分开的，分开了只会增加物料成本和生产成本，我今天把我公司开发成功的一款雷达感应语音播报器的产品分享给大家，它最大的特点就是语音板和感应板放在了一起。

二、产品图片三、产品特点1、雷达感应电路和语音板放在了一起，物料成本和生产成本明显降低2、感应原理是多普勒效应原理，有穿透非金属物质的特性，成品面板可以不用开窗，保护了产品的美观3、方案支持蓝牙、U盘、外接音频输入播放功能4、产品集成度高，整体使用外围元件少5、方案支持白天不播报功能，只需增加一个光敏电阻即可6、方案定制灵活，外接按键可以支持9路一对一文件夹播放，也可定制支持蓝牙串口和BLE数传、SPP透传7、感应角度为180度8、支持蓝牙音乐播放的语音播报器，这个功能目前大多数类似产品不支持这个功能注意：目前方案只支持感应播放内置FLASH指定文件夹音频文件，其它设备不支持感应播放，需定制才可能实现。

四、方案原理图qq:298391364五、方案应用场景1、森林防火2、火车站、高铁站、地铁安全语音播报3、电梯、扶梯安全语音播报4、商场、超市语音播报5、公共厕所雷达感应开关灯六、方案应用说明虽然目前市面这类产品多且功能成熟，但大多数都是感应模块加语音模块组成，组合在一块板上的少，并且也只有MP3功能。

HX801方案，不但支持MP3播放，还支持蓝牙播放。

这套完整的方案，我们对外主要是出方案主芯片，对外可以提供整套的技术方案支持。

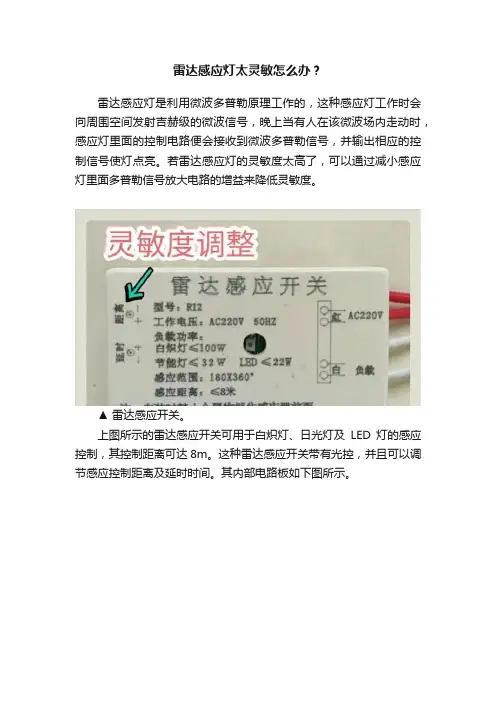

雷达感应灯太灵敏怎么办？
雷达感应灯是利用微波多普勒原理工作的，这种感应灯工作时会向周围空间发射吉赫级的微波信号，晚上当有人在该微波场内走动时，感应灯里面的控制电路便会接收到微波多普勒信号，并输出相应的控制信号使灯点亮。

若雷达感应灯的灵敏度太高了，可以通过减小感应灯里面多普勒信号放大电路的增益来降低灵敏度。

▲ 雷达感应开关。

上图所示的雷达感应开关可用于白炽灯、日光灯及LED灯的感应控制，其控制距离可达8m。

这种雷达感应开关带有光控，并且可以调节感应控制距离及延时时间。

其内部电路板如下图所示。

▲ 雷达感应开关内部电路板。

这种雷达感应开关内部有微波多普勒模块、多普勒信号处理电路、电子开关电路及阻容降压稳压电路几部分组成。

多普勒模块采用一个微波三极管及阻容元件、印刷天线组成。

工作时，可以向周围空间发射微波信号。

多普勒信号处理电路一般采用微功耗的BISS0001专用IC组成，感应灯的灵敏度及延时时间皆由该IC决定。

为了调节方便，雷达感应开关一般都带有感应距离及延时时间调整电位器，并在外壳上留有窗口。

▲ 感应灯灵敏度的调整。

若提问者觉得感应灯的灵敏度及延时时间不合适，可以调节相应的电位器来改变灵敏度及延时时间。

有的雷达感应灯是将雷达感应模块直接装在灯内部，若是LED感应灯，雷达感应模块与LED的恒流驱动电路有些是制作在一块电路板上。

此时想调节感应灯的灵敏度，可以看一下电路板上是否带有灵敏度调节电位器，若是灵敏度不可调的，可以减小BISS0001的12和13脚及15和16脚之间所接的反馈电阻（这两个电阻的阻值一般在1～3MΩ）的阻值，这样即可降低感应灯的灵敏度。

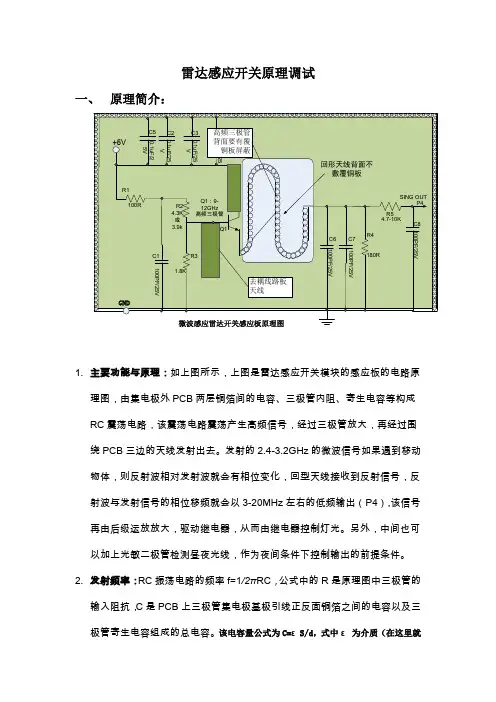

雷达感应开关原理调试一、原理简介：1.主要功能与原理：如上图所示，上图是雷达感应开关模块的感应板的电路原理图，由集电极外PCB两层铜箔间的电容、三极管内阻、寄生电容等构成RC震荡电路，该震荡电路震荡产生高频信号，经过三极管放大，再经过围绕PCB三边的天线发射出去。

发射的2.4-3.2GHz的微波信号如果遇到移动物体，则反射波相对发射波就会有相位变化，回型天线接收到反射信号，反射波与发射信号的相位移频就会以3-20MHz左右的低频输出（P4）,该信号再由后级运放放大，驱动继电器，从而由继电器控制灯光。

另外，中间也可以加上光敏二极管检测昼夜光线，作为夜间条件下控制输出的前提条件。

2.发射频率：RC振荡电路的频率f=1/2πRC，公式中的R是原理图中三极管的输入阻抗，C是PCB上三极管集电极基极引线正反面铜箔之间的电容以及三极管寄生电容组成的总电容。

该电容量公式为C=εS/d，式中ε为介质（在这里就是指的PCB板材的介电常数），S为PCB极板面积，d为极板间距也就是PCB厚度。

3.接收：通过回型天线接收反射回来的雷达波，如果发射与接收波之间有相位移频，则输出低频信号P4。

4.发射避开公共频段又不能过高：因为3G和4G手机信号和WIFI信号的频率范围在1.8-2.4GHz，模块的工作频率尽可能避开这个频段，避免相互干扰。

一般的发射频率2.5GHz左右最佳，频率过高，则高频三极管增益降低，感应距离近。

发射频率同天线部分PCB线路板尺寸大小、厚度、布线、三极管输入阻抗与电容等有关。

5.发射频率与发射信号强度：如果有频谱仪测试发射天线端的发射信号，可以测试到发射频点及其发射信号幅度。

发射信号强度越大，感应距离越远。

但是，高频三极管来说，随着频率的增加，其增益逐渐降低，发射的信号强度也就降低。

另外，同一个频率，三极管的特征频率f T越大，其高频增益就越高，感应距离也就越远，所以，最好设计调整PCB，将频点做到2.4GHz。

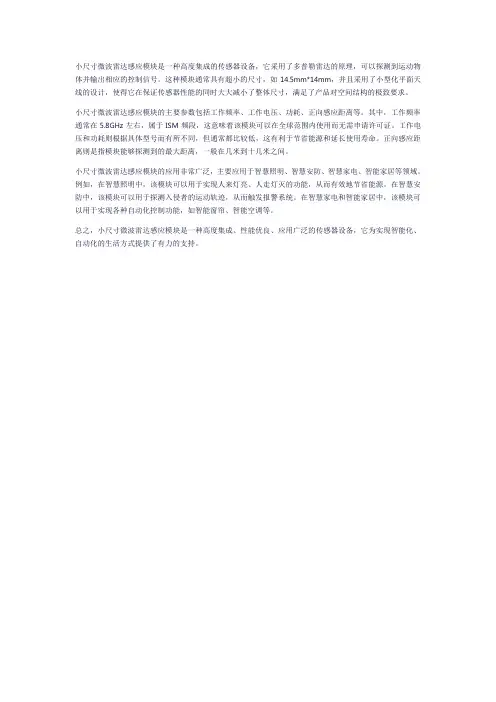

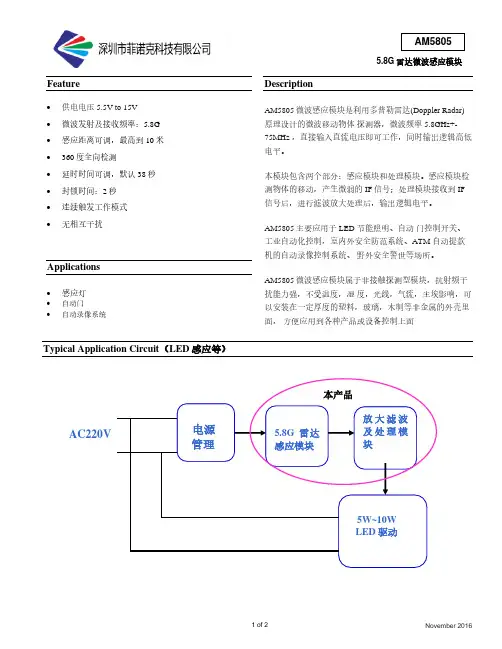

小尺寸微波雷达感应模块是一种高度集成的传感器设备，它采用了多普勒雷达的原理，可以探测到运动物体并输出相应的控制信号。

这种模块通常具有超小的尺寸，如14.5mm*14mm，并且采用了小型化平面天线的设计，使得它在保证传感器性能的同时大大减小了整体尺寸，满足了产品对空间结构的极致要求。

小尺寸微波雷达感应模块的主要参数包括工作频率、工作电压、功耗、正向感应距离等。

其中，工作频率通常在5.8GHz左右，属于ISM频段，这意味着该模块可以在全球范围内使用而无需申请许可证。

工作电压和功耗则根据具体型号而有所不同，但通常都比较低，这有利于节省能源和延长使用寿命。

正向感应距离则是指模块能够探测到的最大距离，一般在几米到十几米之间。

小尺寸微波雷达感应模块的应用非常广泛，主要应用于智慧照明、智慧安防、智慧家电、智能家居等领域。

例如，在智慧照明中，该模块可以用于实现人来灯亮、人走灯灭的功能，从而有效地节省能源。

在智慧安防中，该模块可以用于探测入侵者的运动轨迹，从而触发报警系统。

在智慧家电和智能家居中，该模块可以用于实现各种自动化控制功能，如智能窗帘、智能空调等。

总之，小尺寸微波雷达感应模块是一种高度集成、性能优良、应用广泛的传感器设备，它为实现智能化、自动化的生活方式提供了有力的支持。

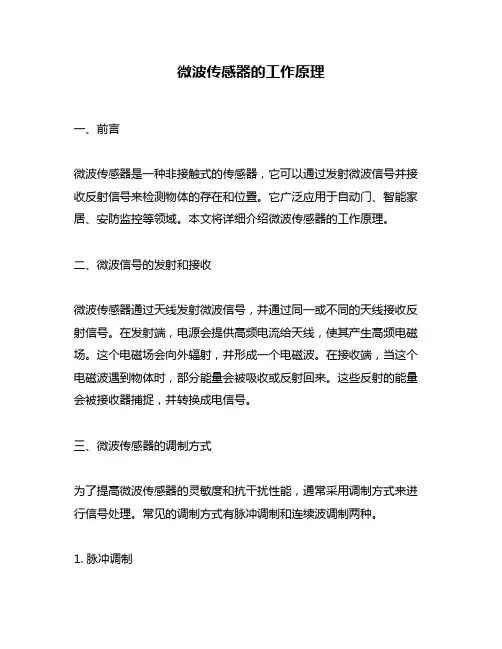

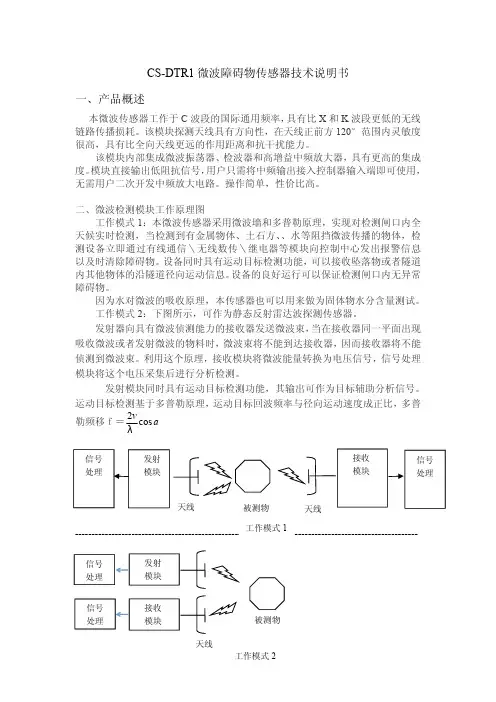

微波传感器的工作原理一、前言微波传感器是一种非接触式的传感器，它可以通过发射微波信号并接收反射信号来检测物体的存在和位置。

它广泛应用于自动门、智能家居、安防监控等领域。

本文将详细介绍微波传感器的工作原理。

二、微波信号的发射和接收微波传感器通过天线发射微波信号，并通过同一或不同的天线接收反射信号。

在发射端，电源会提供高频电流给天线，使其产生高频电磁场。

这个电磁场会向外辐射，并形成一个电磁波。

在接收端，当这个电磁波遇到物体时，部分能量会被吸收或反射回来。

这些反射的能量会被接收器捕捉，并转换成电信号。

三、微波传感器的调制方式为了提高微波传感器的灵敏度和抗干扰性能，通常采用调制方式来进行信号处理。

常见的调制方式有脉冲调制和连续波调制两种。

1. 脉冲调制脉冲调制是指将不同频率的脉冲信号混合在一起，形成一个复合脉冲信号。

这个复合脉冲信号会被发射器发射出去，并被接收器接收。

接收器会将反射回来的信号与原始信号进行比较，从而得到物体的存在和位置信息。

2. 连续波调制连续波调制是指将高频电磁场连续地向外辐射，形成一个连续的电磁波。

这个电磁波会被发射器发射出去，并被接收器接收。

接收器会将反射回来的信号与原始信号进行比较，从而得到物体的存在和位置信息。

四、微波传感器的工作原理微波传感器的工作原理是基于多普勒效应和反射原理。

当微波传感器向物体发射微波信号时，如果这个物体在运动中，则反射回来的信号频率会有所改变。

这个现象就是多普勒效应。

在多普勒效应中，如果物体朝着微波传感器运动，则反射回来的信号频率会变高；如果物体远离微波传感器运动，则反射回来的信号频率会变低。

通过测量这个频率的变化，微波传感器可以得到物体的运动速度和方向信息。

另外，微波传感器还可以通过反射原理来检测物体的存在和位置。

当微波信号遇到物体时，部分能量会被吸收或反射回来。

这些反射回来的信号会被接收器捕捉，并转换成电信号。

通过分析这个电信号的强度和时间差，微波传感器可以得到物体的存在和位置信息。

微波雷达感应开关原理微波雷达感应开关是一种利用微波技术进行感应控制的开关设备，其工作原理是利用微波的特性来实现对物体的感应和控制。

微波雷达感应开关主要由天线、发射器、接收器、信号处理电路和控制电路等组成，通过发射器发射微波信号，当有物体进入感应范围内时，微波信号被物体反射并被接收器接收，然后经过信号处理电路和控制电路的处理，最终实现对开关的控制。

微波雷达感应开关的工作原理主要包括以下几个方面：1. 微波信号的发射和接收，微波雷达感应开关通过天线发射微波信号，然后利用接收器接收被物体反射的微波信号。

微波信号的频率通常在几GHz到几十GHz之间，具有较短的波长，能够穿透一些障碍物并被物体反射，因此适用于对物体的感应和控制。

2. 信号处理，接收到的微波信号经过信号处理电路进行处理，包括信号放大、滤波、解调等操作，以确保信号的稳定和可靠性。

信号处理电路还可以对信号进行分析和识别，以区分不同物体的反射信号，并作出相应的控制动作。

3. 控制电路，经过信号处理后的信号被送入控制电路，控制电路根据信号的特征进行判断和分析，当检测到有物体进入感应范围时，控制电路将触发开关动作，实现对被控物体的控制。

控制电路还可以根据具体需求进行参数调节和功能扩展，以满足不同场景的应用需求。

微波雷达感应开关具有以下特点：1. 高灵敏度，微波雷达感应开关能够对物体进行高灵敏度的感应和控制，不受光线、温度、湿度等环境因素的影响，适用于各种复杂环境下的使用。

2. 高可靠性，微波雷达感应开关采用微波技术，具有较强的抗干扰能力，能够稳定可靠地工作，不受外界干扰的影响。

3. 节能环保，微波雷达感应开关具有低功耗、长寿命等特点，能够实现节能环保的控制效果，符合现代节能环保的发展趋势。

4. 多功能性，微波雷达感应开关可以根据具体应用需求进行定制和功能扩展，适用于各种自动化控制系统和智能化设备的应用场景。

综上所述，微波雷达感应开关利用微波技术实现对物体的感应和控制，具有高灵敏度、高可靠性、节能环保和多功能性等特点，适用于各种自动化控制系统和智能化设备的应用场景。

微波雷达传感器原理宝子们！今天咱们来唠唠一个超酷的东西——微波雷达传感器。

你可能在好多地方都听到过这个名字，但是它到底是咋工作的呢？这可就有趣啦。

微波雷达传感器啊，就像是一个超级敏锐的小卫士。

它主要是利用微波来探测周围的情况。

那什么是微波呢？微波其实就是一种电磁波啦，它的波长比我们平常听收音机的无线电波短一些，但是又比红外线长一些。

这微波就像一个个小小的能量精灵，在空间里跑来跑去。

微波雷达传感器里面有个发射机，这个发射机就像一个小喇叭，不过它发射的不是声音，而是微波信号哦。

这个小喇叭可厉害啦，它不停地把微波信号发射出去，就像把一群小信使派到周围的空间里去打探消息。

这些微波信号就会在周围的空间里传播开来，碰到东西就会有反应。

当微波信号碰到一个物体的时候，就像小信使遇到了阻碍。

这时候啊，微波就会被反射回来。

就好比你扔出一个小皮球，皮球碰到墙就弹回来了一样。

而传感器里还有个接收机呢，这个接收机就像一个小耳朵，专门等着接收这些被反射回来的微波信号。

那这个接收机接到这些反射回来的微波信号之后又干啥呢？它就开始分析这些信号啦。

比如说，它可以根据反射回来的微波信号的强度、频率的变化等等来判断这个物体离自己有多远。

如果反射回来的信号很强，那就说明这个物体离得比较近；要是信号比较弱呢，那物体可能就离得远一些。

这就像我们听声音一样，如果声音很大，那发出声音的东西可能就在身边；声音小的话，东西就离得远啦。

而且啊，微波雷达传感器还能知道这个物体是在动还是静止的呢。

如果这个物体是在动的，那么反射回来的微波信号的频率就会发生变化，这个现象就叫做多普勒效应。

这就好比你站在路边，听到一辆汽车开过来的时候，汽车喇叭的声音会变高，汽车开过去之后声音又变低了。

微波雷达传感器就是利用这个原理来判断物体是不是在动的。

你看啊，在我们的生活中，微波雷达传感器可有用啦。

像在一些自动感应的门那里，它就像一个聪明的小门卫。

当有人靠近的时候，微波雷达传感器发射出去的微波被人体反射回来，它一检测到，就知道有人来啦，然后就通知门自动打开。

24g微波雷达传感器工作原理
24g微波雷达传感器是一种基于微波信号进行测距的传感器。

其工作原理是通过发射微波信号，当信号遇到障碍物时，一部分信号将被反射回来并被接收器接收到。

通过计算发射信号和接收信号之间的时间差和相位差，可以确定障碍物离传感器的距离和方向。

该传感器通常采用24GHz频段的微波信号，工作频率高，信号穿透力强，可以穿透雾霾、雪、尘等环境干扰，适用于室内和室外环境的距离检测和目标检测。

传感器具有高精度、高灵敏度和快速响应的特点，能够实现对静态和动态目标的检测和跟踪。

24g微波雷达传感器广泛应用于车辆安全、智能家居、工业自动化、机器人等领域，在提高安全性、降低事故风险、提高生产效率等方面具有重要作用。

- 1 -。

雷达感应模块原理
雷达感应模块原理是通过发射无线电波或微波信号，并接收由目标物体反射回来的信号来实现目标检测和定位的一种技术。

雷达感应模块主要由发射器、接收器、信号处理器和显示器等组成。

下面将详细介绍雷达感应模块的原理。

首先，雷达感应模块中的发射器会发射一束无线电波或微波信号，这些信号会以光速传播，并在空间中形成一个扇形区域。

根据应用的需求，发射器可使用不同的频率来发射信号。

一般情况下，微波的频率范围被广泛应用于雷达系统中。

当发射的信号与目标物体相遇时，一部分信号会被目标物体吸收，而另一部分则会被目标物体反射回来。

这些反射回来的信号会被雷达感应模块中的接收器接收到。

接收器是由一个或多个天线组成的，它负责接收反射回来的信号，并将其转换成电信号。

接收到的电信号会经过信号处理器进行处理。

信号处理器对接收到的信号进行解调、滤波和放大等操作，以提取目标物体反射回来的信号特征。

通过对信号的处理，可以实现目标物体的检测、定位和距离测量等功能。

最后，处理后的信号会传递给显示器或其他设备进行展示或进一步处理。

显示器可以将检测到的目标物体以图像或文字等形式显示出来，从而实现对目标物体的观测和跟踪。

总的来说，雷达感应模块利用发射器发射出的无线电波或微波信号，并接收由目标物体反射回来的信号来实现对目标物体的检测和定位。

通过对接收到的信号进行处理和分析，可以实现对目标物体的特征提取和距离测量等功能。

雷达感应模块在军事、航空、导航、气象等领域有着广泛的应用。

微波雷达感应开关原理
微波雷达感应开关是一种采用微波技术来实现自动控制的一种新型开关。

它可以利用微波的反射原理实现距离测量、形状识别和开关操作，是一种灵敏、可靠的智能开关产品。

首先，微波雷达感应开关具有微波发射器和接收器组成的发射端和接收端。

当微波发射器发射出微波，它会随着空间传播，当发射出的微波遇到物体时，部分微波会反射回去，被接收器接收到，根据反射微波的电平和时间，可以判断出物体的距离和形状。

其次，微波雷达感应开关还可以通过数字信号处理技术实现自动控制，当检测到物体的距离或形状符合设定的参数时，自动发出控制信号，控制被检测物体的开关操作。

再次，微波雷达感应开关具有一定的智能化功能，可以实现自动调节，从而实现实时监测、自动控制，使得整个系统更加稳定可靠。

最后，微波雷达感应开关具有结构紧凑、安装简单、操作灵敏、可靠性高、安全可靠等优点，可以应用于汽车、机械、医疗、航空等领域，为工业自动化提供有力的支持。

总之，微波雷达感应开关是一种新型的智能开关产品，具有灵敏度高、操作简单、可靠性高等优点，具有广泛的应用前景，可以为工业自动化提供有力的支持。

微波雷达感应模块原理调试公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]雷达感应开关原理调试一、原理简介：1.主要功能与原理：如上图所示，上图是雷达感应开关模块的感应板的电路原理图，由集电极外PCB两层铜箔间的电容、三极管内阻、寄生电容等构成RC震荡电路，该震荡电路震荡产生高频信号，经过三极管放大，再经过围绕PCB三边的天线发射出去。

发射的的微波信号如果遇到移动物体，则反射波相对发射波就会有相位变化，回型天线接收到反射信号，反射波与发射信号的相位移频就会以3-20MHz左右的低频输出（P4）,该信号再由后级运放放大，驱动继电器，从而由继电器控制灯光。

另外，中间也可以加上光敏二极管检测昼夜光线，作为夜间条件下控制输出的前提条件。

2.发射频率：RC振荡电路的频率f=1/2πRC，公式中的R是原理图中三极管的输入阻抗，C是PCB上三极管集电极基极引线正反面铜箔之间的电容以及三极管寄生电容组成的总电容。

该电容量公式为C=εS/d，式中ε为介质（在这里就是指的PCB板材的介电常数），S为PCB极板面积，d为极板间距也就是PCB厚度。

3.接收：通过回型天线接收反射回来的雷达波，如果发射与接收波之间有相位移频，则输出低频信号P4。

4.发射避开公共频段又不能过高：因为3G和4G手机信号和WIFI信号的频率范围在，模块的工作频率尽可能避开这个频段，避免相互干扰。

一般的发射频率左右最佳，频率过高，则高频三极管增益降低，感应距离近。

发射频率同天线部分PCB线路板尺寸大小、厚度、布线、三极管输入阻抗与电容等有关。

5.发射频率与发射信号强度：如果有频谱仪测试发射天线端的发射信号，可以测试到发射频点及其发射信号幅度。

发射信号强度越大，感应距离越远。

但是，高频三极管来说，随着频率的增加，其增益逐渐降低，发射的信号强度也就降低。

另外，同一个频率，三极管的特征频率fT越大，其高频增益就越高，感应距离也就越远，所以，最好设计调整PCB，将频点做到。

雷达感应开关原理调试一、原理简介：1.主要功能与原理：如上图所示，上图是雷达感应开关模块的感应板的电路原理图，由基极集电极结电容、输入阻抗与引出的PCB铜箔线条同背面PCB之间的铜箔间电容的分布阻容构成RC震荡电路，该震荡电路震荡产生高频信号，经过三极管放大，再经过围绕PCB三边的天线发射出去。

发射的2.4-3.0GHz的微波信号，如果遇到移动的物体，则反射波会有相位移动，回型天线接收到有相位移的反射信号，并将其与发射信号进行差频，以3kHz-3MHz 左右的低频信号输出（P4）,该信号再由运放放大，驱动继电器，从而由继电器控制灯光。

另外，中间也可以加上光敏二极管，作为夜间条件下控制输出的前提条件。

2.发射频率与发射信号强度：如果有频谱仪测试发射天线端的发射信号，可以测试到发射频点及其发射信号幅度。

发射信号强度越大，感应距离越远。

另外，同一个频率，三极管的特征频率f越大，其高频增益就越高，感应距离也就越远。

T越大，高频增益3.接收灵敏度：接收灵敏度同如下几项有关：A.高频三极管对高频信号的fT 越高，接收的移频信号输出幅度越大，感应灵敏度就越高，感应距离就越远；B.发射频率适当低（在2.4GHz，而不是太高）,高频三极管的增益高，发射信号强、接收灵敏度高；C.适当调整后级运放的放大倍数也可以调整感应距离，但是，如果单纯的提高运放的倍数，虽然感应较远距离，但会将小幅度的其它干扰信号也放大输出，造成误报；D .发射天线板的尺寸，该尺寸越大，天线越长，则感应距离越远。

4.如果调试得当，使用9GHz的高频三极管的，天线板尺寸在20*20mm左右时，感应距离会在3-5米。

天线尺寸在30*30mm左右，感应距离会到8-10米。

天线尺寸到40*50mm最远感应距离会达到20米左右。

如果你调试后感应距离较远，可以调整降低后面放大板上的运算放大器的增益，或者改变输入的驱动电平，来降低感应距离，而不是调整三极管与天线。
