高亮LED日光灯T8灯管规格书
高亮LED日光灯T8灯管说明
高亮LED日光灯以质优、耐用、节能为主要特点，投射角度调节范围大，抗高温、防潮防水、防漏电。
适应电压范围广，广泛用于家庭及办公照明，城市亮化工程、广告灯饰等场所。
其主要优点如下：
1、节能：18W的 LED光管，等同于48W普通光管的照明效果，即LED日光灯节省30W以上的用电量，节电62%左右；
2、环保：它的光源无紫外线，红外线等辐射，且能避免荧光灯管破裂溢出汞的二次污染和无法再利用的浪费；
3、寿命长：发光二极管制成的日光灯使用寿命为5万－10万小时，以每天8小时计算，可使用17年以上；
高亮LED日光灯T8灯管参数表
高亮LED日光灯T8灯管产品包装规格
点图进入相册LED日光灯
点图进入相册LED灯管
点图进入相册LED灯具
点图进入相册LED光管
点图进入相册LED节能灯
点图进入相册T8灯管。
新型红外雷达感应模块（电源）产品概述：新型红外雷达感应模块（电源）是利用PIR 热释电与多普勒效应相结合原理设计而成的人体移动信号侦测器，它以非接触方式扫描人体PIR热释电信号的位置是否发生移动，继而产生相应的开关操作。
该产品具有抗射频干扰能力强、不怕风吹草动、树叶摇曳、电风扇转动、空调冷热气体流动、浴室浴霸温度骤变......不受温度、湿度、强光、噪音、气流、尘埃等外界因数影响，能透过一定厚度的塑胶、玻璃、木制品等金属以外的物体，而对其侦测能力没有影响，能够非常方便的应用到设备控制、环境辅助光源控制、地下停车场、仓库、通道、走廊、洗手间等室内外的照明及防盗报警、视频监控、自动化设备控制等各种领域。
功能特点：新型红外雷达感应模块（电源）采用发射、接收为一体的平面天线和PIR热释电红外解码系统BISS0001形成的红外雷达移动波侦测新技术，通过多普勒扫描，侦测人体、车辆的动态信号，对灯具、报警装置等进行有效控制。
产品独创抗干扰新技术，相互不干扰，安装不必考虑间接距离问题！可以安装在天花板或灯具内部，而侦测能力不会受到影响，更简洁、更美观、更隐蔽、更神秘、更安全！模块类型1、交流型：A C95-250V宽电压，适应各种不同地区电网电压。
可控硅控制A C输出，无触点、无噪音、无污染、寿命长。
具有自动测光管理功能（出厂未安装光敏电阻），实现白天（光线充足）呈关闭状态，晚上（光线不足）人来灯亮、人走灯灭。
可做吸顶灯、日光灯及各种灯具、电器等的自动控制。
交流模块技术参数❖工作电压：A C110V-250V(50-60H z)❖负载功率：阻性负载150W（节能灯、L E D灯80W)❖输出方式：可控硅控制、A C交流输出❖自身功耗：静态功耗≤1m W❖感应范围：10-15米❖感应角度：墙壁安装180°、吸顶安装360°❖触发方式：雷达扫描、人体感应、重复触发❖延时时间：30秒钟（可定做各种延时时间）❖模块尺寸：36m m*23m m*23m m❖环境温度：-30℃-70℃2、直流型：D C6-24V输入，有人在感应区活动时，输出高电平，无人活动时转换为低电平。
3.8GHz微波雷达高频低压感应模块规格书
一、型号
XS-1231（外形尺寸42X16X4.5mm）
二、参数
1、电源电压：5-16VDC；
2、发射功率：≦2mW；
4、输出信号：TTL电平，高有效；
5、探测角度：180°（半球面）；
6、探测距离：默认设定5-8米。
7、工作延时：8s到3M（订购时可选），默认设定30秒。
三、接线方式
Vcc：电源端，电源电压直流6—15V；
DNG：接地端
Vout：信号输出端，默认输出TTL电平；可开关量输出，具体方法见备注附件。
四、高频感应模块的功能与特点:
1、智能感应：当有人进入本产品的探测范围，高频感应模块输出端Vout输出TTL高
电平，经过一个延时周期（8秒-3分钟可设定），输出端恢复到TTL低电平。
2、智能延时：感应模块启动后，在延时时间段内，如有人体活动，模块输出端Vout 将持续输出TTL高电平，直到人离开并经过一个延时周期后输出低电平。
3、与红外产品比较：高频感应模块感应距离更远，角度广，无死区，不受环境温度、灰尘等影响。
高频感应模块是红外和声控感应模块理想的更新换代产品。
产品应用：玩具、照明、开关、家电、医疗、工业、安防、军事等
深圳市双向诚科技有限公司。
常规LED日光灯参数客户名称：品名：LED日光灯T8 18W产品型号：T8 18W一，产品外型与普通T8荧光日光灯规格一样。
L=1178mm二，电气参数1、产品型号：TDC-TL8-10022、LED光源：3014 LED3、宽电压：AC180-260V4、整灯功率:18W±1W5、光通量：≥1620LM6、光效：≥90LM/W7、色温范围：2700-7000K8、发光角度：120度9、工作温度：-20-50°C10、外壳：铝型材+光扩散罩三，产品特点：1、高效：使用新型节能环保的LED作为光源，独特的电路控制设计，真正达到高效节能，LED灯管的亮度是普通日光灯亮度的2-3倍，相比传统日光灯可节能65%以上。
2、省电：相同亮度下，传统45W日光灯,每20小时就耗市电1度，18W LED日光灯管55小时耗市电1度。
3、稳定的电性：宽范围电压变化，幅度变化亮度保持恒定不变；启动响应迅速（无需预热时间）；频繁开关无损坏现象；非常适合开启次数频繁，电压波动范围大的场合（如声控过道频繁启动场合，大功率设备大幅度波及照明电网场合）。
4、颜色一致性：批量LED日光灯颜色一致性好，适合豪华型高标准大空间照明设计选用。
5、高寿命：LED日光灯寿命为普通日光管的10倍以上，不存在经常更换灯管，整流器，启辉器的问题，色调不变，永久光新，节免了管理维护费用6、环保，LED日光灯除了节能以外，更具有无频闪无红外辐射，显色性能优越之功能。
对人的视力有较好的保护作用。
（一般白炽灯的频闪为60-100Hz/秒），它的能源消耗少，可以减小很多煤矿等其他资源的消耗，能很大程度减小环境污染。
7、线性发光面，无黑影、无光斑，发光均匀，环保、高效、节能8、低光衰：1000H光衰为3%，如下为光衰曲线图图2 老化测试曲线图四，经济效益比1，省电对比：用18W LED 日光灯与40W 普通日光灯与比较，以工此同时业用电1.2元/度，每天10小时，一年使用期统计。
功率：18.1（W）
光通量：1400-1560（LM）
输入电压：185V-265（V）
驱动方式：恒流
驱动尺寸：894（mm）
外壳材质：1/2铝合金,1/2发光面
插头型号：GU13
显色指数：78以上
色温：2700-6500K（K）
外管类型：透明,磨砂,乳白
寿命：40000-80000（H）
产品名称：LED日光灯管（T8标准化系列）
产品承诺：设计寿命3-6年，易损电解品牌（绿宝石）
产品特点：
◆采用进口光源，高品质，超长寿命；
◆采用铝塑灯体与支架一体化结构，外观精致，散热效果极佳；
◆亮度高，光线柔和无污染；
◆内置恒流驱动电源，高效稳定；
◆无炫光无暗斑，超长寿命，节能环保，质保2年，CE、ROHS 认证；
◆安装方便，无需传统日光灯管支架。
常规LED日光灯参数客户名称：品名：LED日光灯T8 18W产品型号：T8 18W一，产品外型与普通T8荧光日光灯规格一样。
L=1178mm二，电气参数1、产品型号：TDC-TL8-10022、LED光源：3014 LED3、宽电压：AC180-260V4、整灯功率:18W±1W5、光通量：≥1620LM6、光效：≥90LM/W7、色温范围：2700-7000K8、发光角度：120度9、工作温度：-20-50°C10、外壳：铝型材+光扩散罩三，产品特点：1、高效：使用新型节能环保的LED作为光源，独特的电路控制设计，真正达到高效节能，LED灯管的亮度是普通日光灯亮度的2-3倍，相比传统日光灯可节能65%以上。
2、省电：相同亮度下，传统45W日光灯,每20小时就耗市电1度，18W LED日光灯管55小时耗市电1度。
3、稳定的电性：宽范围电压变化，幅度变化亮度保持恒定不变；启动响应迅速（无需预热时间）；频繁开关无损坏现象；非常适合开启次数频繁，电压波动范围大的场合（如声控过道频繁启动场合，大功率设备大幅度波及照明电网场合）。
4、颜色一致性：批量LED日光灯颜色一致性好，适合豪华型高标准大空间照明设计选用。
5、高寿命：LED日光灯寿命为普通日光管的10倍以上，不存在经常更换灯管，整流器，启辉器的问题，色调不变，永久光新，节免了管理维护费用6、环保，LED日光灯除了节能以外，更具有无频闪无红外辐射，显色性能优越之功能。
对人的视力有较好的保护作用。
（一般白炽灯的频闪为60-100Hz/秒），它的能源消耗少，可以减小很多煤矿等其他资源的消耗，能很大程度减小环境污染。
7、线性发光面，无黑影、无光斑，发光均匀，环保、高效、节能8、低光衰：1000H光衰为3%，如下为光衰曲线图图2 老化测试曲线图四，经济效益比1，省电对比：用18W LED 日光灯与40W 普通日光灯与比较，以工此同时业用电1.2元/度，每天10小时，一年使用期统计。

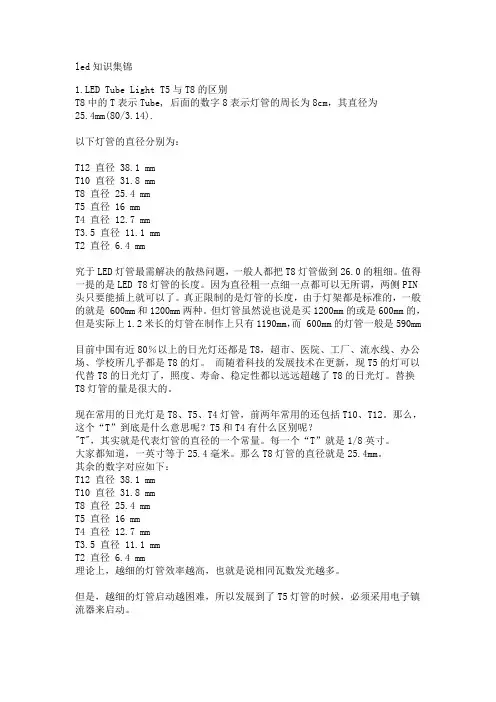

led知识集锦1.LED Tube Light T5与T8的区别T8中的T表示Tube, 后面的数字8表示灯管的周长为8cm，其直径为25.4mm(80/3.14).以下灯管的直径分别为：T12 直径 38.1 mmT10 直径 31.8 mmT8 直径 25.4 mmT5 直径 16 mmT4 直径 12.7 mmT3.5 直径 11.1 mmT2 直径 6.4 mm究于LED灯管最需解决的散热问题，一般人都把T8灯管做到26.0的粗细。
值得一提的是LED T8灯管的长度。
因为直径粗一点细一点都可以无所谓，两侧PIN 头只要能插上就可以了。
真正限制的是灯管的长度，由于灯架都是标准的，一般的就是 600mm和1200mm两种。
但灯管虽然说也说是买1200mm的或是600mm的，但是实际上1.2米长的灯管在制作上只有1190mm，而 600mm的灯管一般是590mm目前中国有近80％以上的日光灯还都是T8，超市、医院、工厂、流水线、办公场、学校所几乎都是T8的灯。
而随着科技的发展技术在更新，现T5的灯可以代替T8的日光灯了，照度、寿命、稳定性都以远远超越了T8的日光灯。
替换T8灯管的量是很大的。
现在常用的日光灯是T8、T5、T4灯管，前两年常用的还包括T10、T12。
那么，这个“T”到底是什么意思呢？T5和T4有什么区别呢？"T"，其实就是代表灯管的直径的一个常量。
每一个“T”就是1/8英寸。
大家都知道，一英寸等于25.4毫米。
那么T8灯管的直径就是25.4mm。
其余的数字对应如下：T12 直径 38.1 mmT10 直径 31.8 mmT8 直径 25.4 mmT5 直径 16 mmT4 直径 12.7 mmT3.5 直径 11.1 mmT2 直径 6.4 mm理论上，越细的灯管效率越高，也就是说相同瓦数发光越多。
但是，越细的灯管启动越困难，所以发展到了T5灯管的时候，必须采用电子镇流器来启动。
T8一体化LED日光灯优点：
1.节能效率高。
比日光灯节能70%。
主要原因为：1）．发光效率高2）.
灯具效率高 3）.LED光效高 4）.电源效率高。
2.寿命长： LED日光灯的寿命可以达到5万小时。
3.
绿色环保，不含汞，无污染：LED日光灯中不含任何有毒物质，无紫外线、红外线、热辐射及汞污染，是一种完全绿色环保无污染光源。
4.色温范围广：几乎可以提供任意色温，而且还可以提供红绿蓝以至任何一种颜色的灯光。
5.显色指数高：显示最直观、最清晰，LED日光灯显色指数可以>80。
6．启动无震动，不需镇流器，响应快，无频闪、眩光小，点亮后瞬间达到全光
通量输出。
7.
固体光源，灯体材料为银色铝型材+乳白PC罩，非玻璃制品，抗震性强，不易破损，耐冲击，耐振动，散热好,便于运输及安装,安全性高。
8．作为冷光源，LED灯光不会使物品因照射产生褪色现象。
9．安装方便：取掉启辉器，能够直接替换现有采用电感镇流器的荧光灯。
10.可以在零下40度和50摄氏度高温环境下使用。
T8一体化LED日光灯安装图示：
安装说明与注意事项：
1.
安装无需镇流器，从包装箱里拿出时要检查产品的完整性，若有损坏就不能安装使用。
2. 在正确安放、安装、操作条件下保修两年
3.
非专业人员不得进行拆卸，维修。
我司有权拒绝对私自拆卸、维修的产品提供更换或保修的服务。
4.
灯光仅限于室内使用，避免潮湿环境，不能放水里，产品与易燃材料要保证至少0.2m距离。
微波开关模块参数微波(microwave)开关模块(switchmodule)是指一种装备在微波设备(microwaveequipment)中的继电器(relay),能实现电信号(signal)的控制和干扰，从而实现在微波设备间的信息传输。
现在微波开关模块已经广泛应用于各种不同的领域，比如测控领域、射频技术(RF technology)领域等等。
微波开关模块的性能参数不仅关系到其在设备中的稳定性能和可靠性，也决定了其应用范围广泛性。
一般来说，微波开关模块应该具备以下几种特性：衰减性：抗衰减性(attenuation resistance)指的是微波开关模块在传输控制电信号时，衰减率（attenuation rate）不会太高。
一般而言，微波设备要求微波开关模块的衰减率低于0.3dB （ decibels。
信号稳定性：在传输控制电信号时，信号的稳定性(Signal Stability)很重要，如果信号太不稳定，会严重影响控制精度。
因此，应要求微波开关模块能够提供稳定的传输行为和信号，从而保证信号传输的准确性。
低漏泄电流：漏泄电流（Leakage Current）是指在传输控制电信号时，模块从电源线中漏出的电流，它的大小直接影响到控制的准确性。
而且在微波设备中，漏泄电流还会产生噪声信号，从而影响设备的正常工作。
因此，微波开关模块的漏泄电流应当尽可能的小，以保证控制信号的精度和设备的正常运行。
低热效应：热效应（Thermal Effect）是指微波开关模块在控制信号传输时产生的热量，这种热量可能会影响到传输信号的清晰度和精度。
微波开关模块的热效应应低于系统规定的最大值，以确保模块能够正常工作。
高温：耐高温性（High Temperature Resistance）是指微波开关模块在高温环境下是否能够正常工作，一般来说，微波开关模块的最高工作温度应小于85℃。
低功耗：微波开关模块的功耗（Power Consumption）越低就越好，因为低功耗可以减少设备的能耗，提高设备的运行稳定性和可靠性，同时也可以节省能源，降低污染。
雷达微波感应模块在T8 LED灯管中的应用作者：孙彦民来源：《电子技术与软件工程》2016年第13期摘要在T8 LED灯管控制电路中增加一雷达微波感应模块，通过该模块能对运动物体进行高灵敏检测，无论是人还是车辆，只要运动就能被感应器检测接收并控制灯管亮起，并在运动物体消失后延时一段时间灯管熄灭或是微亮。
从而实现智能化控制，达到节能效果。
【关键词】雷达微波感应模块 LED T8灯管节能节能减排是当今社会发展的主题。
照明是现代人类社会不可或缺的重要组成部分，而照明用电约占到全球用电量的19%，因此绿色照明已成为世界各国推动节能减排、减缓气候变化的有效途径和重要抓手。
LED被认为是21世纪的绿色照明光源。
LED（又名发光二极管）是一种固态的半导体器件，它可以直接把电转化为光。
光效高，能耗低，同样亮度下，LED能耗为白炽灯的10%，荧光灯的50%。
LED寿命可达10万小时，是荧光灯的10倍，白炽灯的100倍。
T8灯管是荧光灯（或称日光灯、荧光管）的一种，直径约25毫米，属于气体放电灯的一种。
管内充满了低压氩气或氩氖混合气体及水银蒸气。
由于水银对人体有害，因此这种灯管报废后回收困难，或者一旦破损，水银蒸汽泄露，对人们的身体健康就会造成伤害。
目前采用LED光源制作的T8灯管，内部无水银，相同亮度下，功耗只有荧光管的50%，节能环保无污染。
现代建筑物为了节省土地资源一般都配有地下停车库，车库内由于光线不足，需要全天候开启照明灯具。
然而停车库内在没有车辆或是人员进出时是可以使用微光（低功耗）照明的，以节约用电。
因此在车库内安装带有微波感应功能的T8 LED灯管，对运动的车辆或是人进行高灵敏检测。
如果有人或是车辆进出，就控制灯管足功率持续点亮。
直到人或是车辆离开或是停止运动后，灯管延时一段时间然后变成微光（低功耗）持续点亮。
从而达到节能效果。
1 雷达微波感应控制模块的工作原理1.1 雷达简介首先说一下什么是雷达微波，所谓雷达，其实就是介于红外线和FM之间的电磁波，频率范围在300M-300GHz，它和光速一样，以每秒C=299792458米/秒的速度将电信号进行空中传输。
旭伦科技微波感应模块采用进口高频专用PCB 板材，经过60多道严格控制的生产工艺加工制造，全程按美国军工标准进行品质管控，绝对品质保障，客户使用合格率100%；
微波感应模块是利用多普勒原理，以平板天线发射和接收5.8GHz 高频微波信号（有感应时输出较弱的多普勒模拟信号）； 微波感应模块输出的多普勒模拟信号，可通过放大和单片机程序智能识别处理后，输出高低信号电平，并控制各类智能灯具及自动感应装置；微波感应智能控制的隐蔽性强，抗干扰能力强，感应无盲区。
一、产品参数：
产品型号：XL008M
产品名称：微波感应模块
产品尺寸：L32mm ×W22mm ×H7.8mm
工作电压：DC5V ±0.05V
工作电流：10mA ～18mA
微波频率：5.8GHz ±75MHz 【5.725GHz ～5.875GHz ISM 全球免费开放频段】
发射功率：-20dBm ～-35dBm
输出电平：8mV ～22mV
感应原理：多普勒
天线方式：平板天线【定向探测】
探测角度：30°～170°【探测角度覆盖区域360°】
探测高度：吸顶安装（常规）2.5m-5m 【Max: 10m 】
感应距离：吸顶安装直径（常规）10m ～16m 【Max:20m 】面壁安装（常规）16m-20m 【Max:35m 】
工作温度：-20℃～60℃
I P
等级：IP20
适用范围：
LED 日光灯、球泡灯、吸顶灯、面板灯等各种智能感应灯具，自动感应门、倒车雷达、智能监控等自动感应装置
二、产品图片尺寸：
HL
三、微波感应模块运用电路方框图：。
LampL-WR
微波感应模块 感应器发射频率：5.8GHz
感应原理：多普勒雷达
感应范围：8-15m
工作电压：额定电压DC 12V （8-16V ）
负载功率： 5——200W （需另外加继电器） 发射功率：<2mW
PCB 规格：32*23MM （为两层叠加板） 模块规格：32*23*6MM 适用灯具：T8LED 灯管、吸顶灯、筒灯、泛光灯、庭院灯
适用范围：楼道，走廊，车库，阳台，院子场合，作为节能开关或者是报警装置用。
适用范围：感应灯饰，楼道，走廊，车库，阳台，院子场合，作为节能开关或者是报警装置用。
本主要用在T8 电源配感应灯使用（车库感应灯）
微波模块的探测范围：
概述：本产品为多普勒雷达技术的自动感应控制产品，灵敏度高，感应距离远，可靠性强，感应角度大，供电电压范围广等特点。
广泛应用于各种人体感应照明的场合，防盗报警场合。
功能特点：本微波感应采用先进技术采用平面天线发射及接受微波
本微波感应采用开关为主动式传感器，感应器发射高频电磁波（5.8GHz）并接收他们的回波。
此感应器探测回波内的变化甚至是真探测范围内微小的移动，然后微处理器触发,执行指令.
信号通过门、玻璃板及薄的墙壁都有可能被探测到，注意：人或物体向着感应器移动时的探测效果最好！本产品抗干扰能力强，几乎不受风，热等外籍环境因素的干扰，不会随使用时间的延长而缩短感应距离。
很好地避免了红外人体感应的缺点，真正实现了可靠的移动感应器。
技术参数:
1.电源电压：DC 12V （或8-16V ）
2.安装方式：壁挂安装、吸顶安装、T8 两头内置安装
3.发射功率：<2mW
4.负载功率：可以作为触发信号用，也可以按要求加装继电器。
5.探测角度：180°
6.探测距离：8-15m
7.工作延时：默认约是30秒(如需其他时间自行调整。
可调整电子版背面斜着的电阻R15B电阻大小来改变时间长短）大批量可以定制(5K PCS)）
8.探测距离：默认约是8m(如有其他需求可以自行调整。
可调整电子版背面斜着的电阻R15A电阻大小来改变探测距离长短）大批量可以定制(5K PCS)）
9.微波感应开关为主动式传感器，感应器发射高频电磁波并接收他们的回波，
关于输出，可按客户要求输出高电平，低电平，低电平拉载100-200MA，直接连接继电器等.
注意事项：
1、严禁带电作业，以免动作失误，接错，烧坏电路或触电；
2、避免安装在热晒雨淋地方，防止损坏或影响使用寿命.
3：最好安装远离磁场的地方以免有误动作
4：最好安装远离有导体移动（像风扇什么的）的地方以免有误动作
5：供电电压是7-15V 超过可能造成永久性损坏电压过低可能造成感应误动作或不动作
6：供电输出接线不要接错以免造成坏掉
7：供电必须使用干净的电源尤其是低频纹波容易受干扰如使用开关电源出现不正常时用示波器测量一般在供电处加个47uf电容就能解决
8：感应面是蛇形线处此面感应距离最远，不要反转使用。
微波感应模块示图：
感应模块接线示意图：
T8 感应模块装配图片：
四：微波比其他产品的优势
严防干扰,性能超稳定,不受环境温度影响.
体积小巧,安装简单可靠.
感应距离远,亦可定制(可达15米).
反应快速,灵敏度高.
探测角度180X 360
雷达波能穿透非金属物体,诸如木板,玻璃,塑胶,纤维织物等；水泥墙和金属板则可阻截.。
