雷达智能感应模块

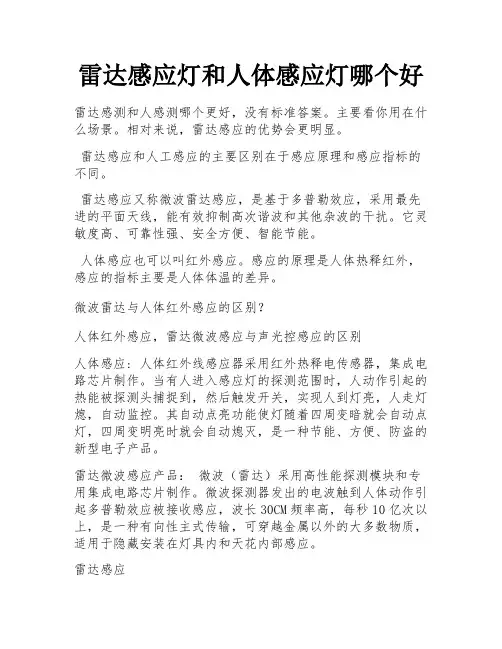

雷达感应灯和人体感应灯哪个好雷达感测和人感测哪个更好，没有标准答案。

主要看你用在什么场景。

相对来说，雷达感应的优势会更明显。

雷达感应和人工感应的主要区别在于感应原理和感应指标的不同。

雷达感应又称微波雷达感应，是基于多普勒效应，采用最先进的平面天线，能有效抑制高次谐波和其他杂波的干扰。

它灵敏度高、可靠性强、安全方便、智能节能。

人体感应也可以叫红外感应。

感应的原理是人体热释红外，感应的指标主要是人体体温的差异。

微波雷达与人体红外感应的区别？人体红外感应，雷达微波感应与声光控感应的区别人体感应: 人体红外线感应器采用红外热释电传感器，集成电路芯片制作。

当有人进入感应灯的探测范围时，人动作引起的热能被探测头捕捉到，然后触发开关，实现人到灯亮，人走灯熄，自动监控。

其自动点亮功能使灯随着四周变暗就会自动点灯，四周变明亮时就会自动熄灭，是一种节能、方便、防盗的新型电子产品。

雷达微波感应产品：微波（雷达）采用高性能探测模块和专用集成电路芯片制作。

微波探测器发出的电波触到人体动作引起多普勒效应被接收感应，波长30CM频率高，每秒10亿次以上，是一种有向性主式传输，可穿越金属以外的大多数物质，适用于隐藏安装在灯具内和天花内部感应。

雷达感应综合特点:感应距离更远，角度广，无盲区，可穿透玻璃、贴面，不受环境、温度、灰尘等影响。

反射速度快，隐蔽性好，是目前领先的感应技术红外感应感应距离一般，角度比较小，受环境、温度、灰尘等影响比较大。

37度，感应距离会缩短，不稳定。

红外感应头需要外露，安装不方便。

5.8g雷达微波感应模块能否检测人是否睡着了5.8g的雷达感应模块是目前市场上最好的。

雷达感应也是移动物体感应，当人睡着了，不在动的情况下，他是不会感应的。

自动感应门的微波传感器只能检测运动物体吗？人站着不动能被检测出来吗？自动门设置有延迟时间，例如30秒。

当一个人进入范围，它可以被检测到。

如果有人不移动或离开范围，门将在30秒后关闭。

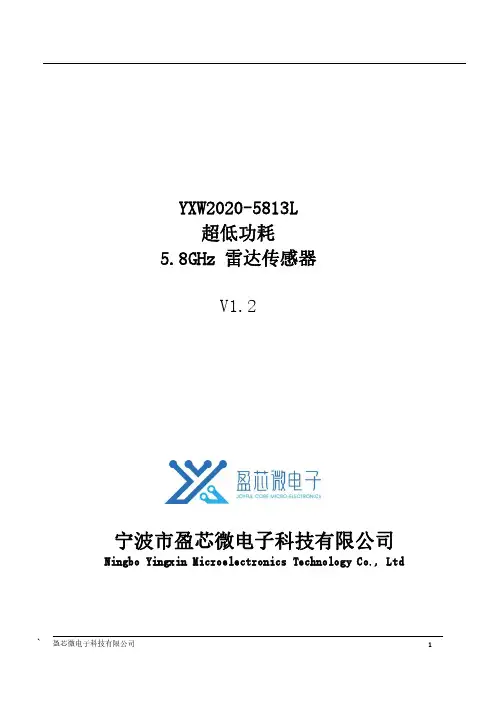

YXW2020-5813L超低功耗5.8GHz雷达传感器V1.2宁波市盈芯微电子科技有限公司Ningbo Yingxin Microelectronics Technology Co.,Ltd目录.....YXW2020-5813L5.8GHz雷达传感器使用说明.. (3).....概述和应用领域 (3).....模块图示 (3).....输入输出接口. (3).....模块尺寸及插针位置. (4).....电气参数 (4).....感应时间及感应距离调节.. (5).....光敏检测 (5).....模块上电时序. (5).....探测范围示意图 (6).....注意事项 (6).....修订记录.. (6)5.8GHz 超低功耗雷达传感器1.YXW2020-5813L 5.8GHz 雷达传感器使用说明概述和应用领域1.1概述：YXW2020-5813L 是一颗工作于5.8G定频的超低功耗的雷达传感器，整体功耗68uA左右，模块尺寸20mm*20mm，传感器采用雷达感应芯片YXW5813L，该芯片完整集成5.8GHz 微波电路、中频放大电路以及信号处理器，集成度高且生产一致性好，外围搭配小型化平面天线，保证传感器性能的同时大大减小了整体尺寸。

1.2应用领域: 1.智慧家电：空调、冰箱、热水器、暖风机、电风扇2.智能开关：单火线面板、面板氛围灯3.移动安防：门锁、门铃、摄像头、门禁4.智能照明：球泡灯、吸顶灯、筒灯、小夜灯、太阳能灯、台灯、路灯、T8灯、车库灯、杀菌灯、地脚灯2.模块图示模块正面3.输入输出口模块预留5个插针孔，共有VCC、GND、OUT、P2和P3五个信号PIN，PIN距为2.54mm，如需调谐距离和延迟时间等参数，可通过P2,P3的悬空或拉低状态配合模块上特定电阻来选择相应档位或者用模块上预留的外置MCU来改写内部参数，下表是各PIN脚定义说明：Pin 名称功能备注VIN 模块供电默认未贴LDO，可用锂电池或干电池直接供电(2.8~4.8V)，如供电电压超过5V ，需要增加LDO ，此时供电VCC 为5~12VGND 接地PIN OUT 输出信号输出信号为高低电平(0V/2.2V)P2GPIO2接收增益档位选择P3GPIO3延时时间档位选择输出输入接口平面天线光敏二极管外置MCU雷达芯片模块反面模块正面此三拼为2.0或者2.54脚距4.模块尺寸及插针位置下图2是模块的尺寸及插针位置示意图，模块长宽为20mm*20mm,出厂默认不配插针，整体厚度为2.5mm,如果需要带插针，则默认插针高度为12mm。

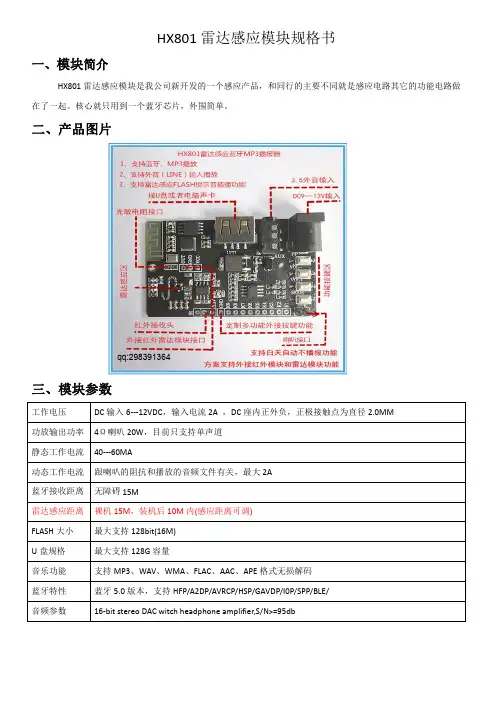

HX801雷达感应模块规格书一、模块简介HX801雷达感应模块是我公司新开发的一个感应产品，和同行的主要不同就是感应电路其它的功能电路做在了一起。

核心就只用到一个蓝牙芯片，外围简单。

二、产品图片qq:298391364三、模块参数工作电压DC输入6---12VDC，输入电流2A，DC座内正外负，正极接触点为直径2.0MM功放输出功率4Ω喇叭20W，目前只支持单声道静态工作电流40---60MA动态工作电流跟喇叭的阻抗和播放的音频文件有关，最大2A蓝牙接收距离无障碍15M雷达感应距离裸机15M，装机后10M内(感应距离可调)FLASH大小最大支持128bit(16M)U盘规格最大支持128G容量音乐功能支持MP3、WAV、WMA、FLAC、AAC、APE格式无损解码蓝牙特性蓝牙5.0版本，支持HFP/A2DP/AVRCP/HSP/GAVDP/I0P/SPP/BLE/音频参数16-bit stereo DAC witch headphone amplifier,S/N>=95db四、模块功能说明1、支持蓝牙连手机音乐播放2、支持U盘MP3播放3、支持外音输入播放4、支持内置FLASH感应播放5、支持红外摇控器6、支持雷达感应白天不工作，晚上感应工作，只要在指定位置加一个光敏电阻就可以实现7、支持9路一对一按键操作文件夹播放（该功能需要定制）8、支持4个按键操作，1、MODE键，2、音量加/下一曲键，3、音量减/上一曲键4、播放/暂停键五、产品特点1、雷达感应电路和语音板放在了一起，物料成本和生产成本明显降低2、感应原理是多普勒效应原理，有穿透非金属物质的特性，成品面板可以不用开窗，保护了产品的美观3、方案支持蓝牙、U盘、外接音频输入播放功能4、产品集成度高，整体使用外围元件少5、方案支持白天不播报功能，只需增加一个光敏电阻即可6、方案定制灵活，外接按键可以支持9路一对一文件夹播放，也可定制支持蓝牙串口和BLE数传、SPP透传7、感应角度为180度8、支持蓝牙音乐播放的语音播报器，这个功能目前大多数类似产品不支持这个功能注意：目前方案只支持感应播放内置FLASH指定文件夹音频文件，其它设备不支持感应播放，需定制才可能实现。

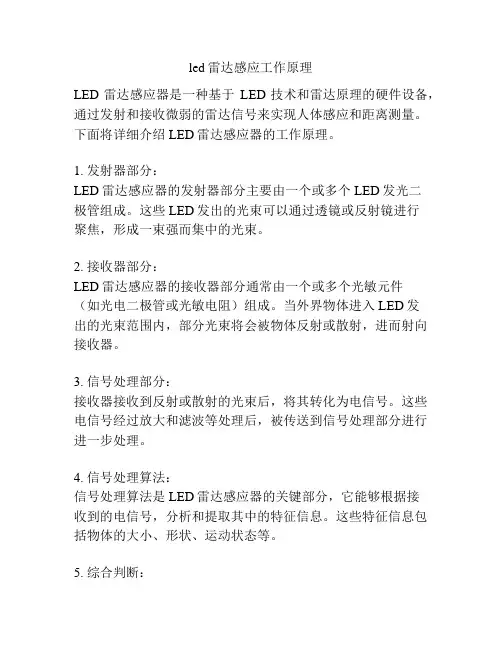

led雷达感应工作原理LED雷达感应器是一种基于LED技术和雷达原理的硬件设备，通过发射和接收微弱的雷达信号来实现人体感应和距离测量。

下面将详细介绍LED雷达感应器的工作原理。

1. 发射器部分：LED雷达感应器的发射器部分主要由一个或多个LED发光二极管组成。

这些LED发出的光束可以通过透镜或反射镜进行聚焦，形成一束强而集中的光束。

2. 接收器部分：LED雷达感应器的接收器部分通常由一个或多个光敏元件（如光电二极管或光敏电阻）组成。

当外界物体进入LED发出的光束范围内，部分光束将会被物体反射或散射，进而射向接收器。

3. 信号处理部分：接收器接收到反射或散射的光束后，将其转化为电信号。

这些电信号经过放大和滤波等处理后，被传送到信号处理部分进行进一步处理。

4. 信号处理算法：信号处理算法是LED雷达感应器的关键部分，它能够根据接收到的电信号，分析和提取其中的特征信息。

这些特征信息包括物体的大小、形状、运动状态等。

5. 综合判断：通过对特征信息的分析和比对，综合判断出物体与LED雷达感应器之间的距离、方向和速度等参数。

根据这些参数，可以实现对目标物体的感应和跟踪。

6. 输出控制：LED雷达感应器根据综合判断得到的结果，会输出相应的控制信号，用于实现不同的应用需求。

比如，可以控制照明灯的开关、调节照明的亮度等。

总的来说，LED雷达感应器利用LED发出的光束和接收器接收到的反射光信号，通过信号处理和特征分析算法，实现对目标物体的感应和测量。

它广泛应用于智能照明、安防监控、智能家居等领域，为人们的生活带来便利和安全性。

30种常见传感器模块简介及工作原理传感器是物理、化学或生物特性转换成可测量信号的设备。

它们在各个领域中起着重要的作用，从智能家居到工业自动化，从医疗设备到汽车技术。

本文将介绍30种常见的传感器模块及它们的工作原理。

1. 温度传感器：温度传感器是测量环境温度的常见传感器。

它们根据温度的影响来改变电阻、电压或电流。

2. 湿度传感器：湿度传感器用于测量空气中的湿度水分含量。

根据湿度的变化，传感器可能改变电阻、电容或输出电压。

3. 压力传感器：压力传感器用于测量液体或气体的压力。

它们可以转换压力为电阻、电流或电压的变化。

4. 光敏传感器：光敏传感器用于测量光照强度。

它们的响应基于光线与其敏感部件之间的相互作用。

5. 加速度传感器：加速度传感器用于测量物体的加速度或振动。

它们可以检测线性或旋转运动，并将其转换为电压或数字信号。

6. 接近传感器：接近传感器用于检测物体与传感器之间的距离。

它们可以使用电磁、超声波或红外线等技术来实现。

7. 声音传感器：声音传感器用于检测环境中的声音级别或频谱。

它们可以将声波转换为电信号以进行进一步的处理。

8. 姿势传感器：姿势传感器用于检测物体的倾斜、角度或方向。

它们可以使用陀螺仪、加速度计等技术来实现。

9. 指纹传感器：指纹传感器用于检测和识别人体指纹。

它们通过分析指纹的纹理和特征来实现身份验证。

10. 光电传感器：光电传感器使用光电效应或光电测量原理进行工作。

它们通常用于检测物体的存在、颜色或距离。

11. 气体传感器：气体传感器用于检测和测量空气中的气体浓度。

它们可以用于检测有害气体、燃气泄漏等。

12. 液位传感器：液位传感器用于测量液体的高度或压力。

它们可以使用压力、浮球或电容等技术来检测液位变化。

13. 磁场传感器：磁场传感器用于测量、检测和方向磁场强度。

它们通常用于指南针、地磁测量等应用。

14. 触摸传感器：触摸传感器用于检测触摸或接近物体。

它们可以使用电容、电感或红外线等技术来实现。

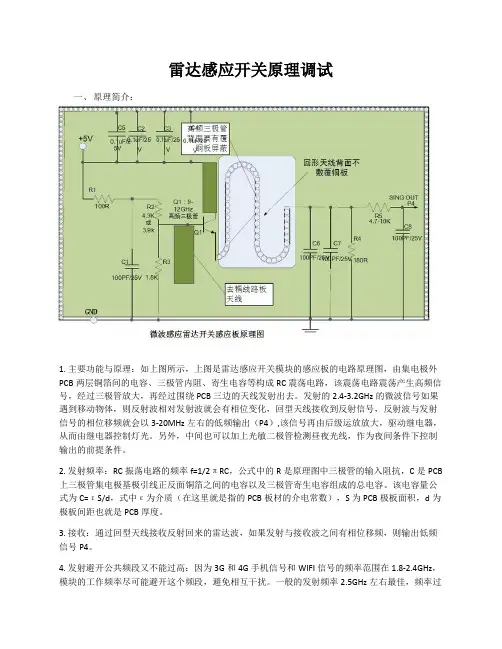

雷达感应开关原理调试一、原理简介：1. 主要功能与原理：如上图所示，上图是雷达感应开关模块的感应板的电路原理图，由集电极外PCB两层铜箔间的电容、三极管内阻、寄生电容等构成RC震荡电路，该震荡电路震荡产生高频信号，经过三极管放大，再经过围绕PCB三边的天线发射出去。

发射的2.4-3.2GHz的微波信号如果遇到移动物体，则反射波相对发射波就会有相位变化，回型天线接收到反射信号，反射波与发射信号的相位移频就会以3-20MHz左右的低频输出（P4）,该信号再由后级运放放大，驱动继电器，从而由继电器控制灯光。

另外，中间也可以加上光敏二极管检测昼夜光线，作为夜间条件下控制输出的前提条件。

2. 发射频率：RC振荡电路的频率f=1/2πRC，公式中的R是原理图中三极管的输入阻抗，C是PCB 上三极管集电极基极引线正反面铜箔之间的电容以及三极管寄生电容组成的总电容。

该电容量公式为C=εS/d，式中ε为介质（在这里就是指的PCB板材的介电常数），S为PCB极板面积，d为极板间距也就是PCB厚度。

3. 接收：通过回型天线接收反射回来的雷达波，如果发射与接收波之间有相位移频，则输出低频信号P4。

4. 发射避开公共频段又不能过高：因为3G和4G手机信号和WIFI信号的频率范围在1.8-2.4GHz，模块的工作频率尽可能避开这个频段，避免相互干扰。

一般的发射频率2.5GHz左右最佳，频率过高，则高频三极管增益降低，感应距离近。

发射频率同天线部分PCB线路板尺寸大小、厚度、布线、三极管输入阻抗与电容等有关。

5. 发射频率与发射信号强度：如果有频谱仪测试发射天线端的发射信号，可以测试到发射频点及其发射信号幅度。

发射信号强度越大，感应距离越远。

但是，高频三极管来说，随着频率的增加，其增益逐渐降低，发射的信号强度也就降低。

另外，同一个频率，三极管的特征频率fT越大，其高频增益就越高，感应距离也就越远，所以，最好设计调整PCB，将频点做到2.4GHz。

小尺寸微波雷达感应模块是一种高度集成的传感器设备，它采用了多普勒雷达的原理，可以探测到运动物体并输出相应的控制信号。

这种模块通常具有超小的尺寸，如14.5mm*14mm，并且采用了小型化平面天线的设计，使得它在保证传感器性能的同时大大减小了整体尺寸，满足了产品对空间结构的极致要求。

小尺寸微波雷达感应模块的主要参数包括工作频率、工作电压、功耗、正向感应距离等。

其中，工作频率通常在5.8GHz左右，属于ISM频段，这意味着该模块可以在全球范围内使用而无需申请许可证。

工作电压和功耗则根据具体型号而有所不同，但通常都比较低，这有利于节省能源和延长使用寿命。

正向感应距离则是指模块能够探测到的最大距离，一般在几米到十几米之间。

小尺寸微波雷达感应模块的应用非常广泛，主要应用于智慧照明、智慧安防、智慧家电、智能家居等领域。

例如，在智慧照明中，该模块可以用于实现人来灯亮、人走灯灭的功能，从而有效地节省能源。

在智慧安防中，该模块可以用于探测入侵者的运动轨迹，从而触发报警系统。

在智慧家电和智能家居中，该模块可以用于实现各种自动化控制功能，如智能窗帘、智能空调等。

总之，小尺寸微波雷达感应模块是一种高度集成、性能优良、应用广泛的传感器设备，它为实现智能化、自动化的生活方式提供了有力的支持。

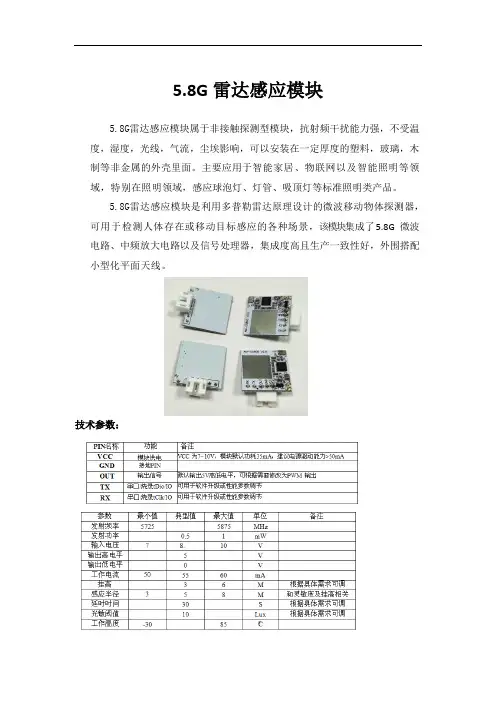

5.8G雷达感应模块
5.8G雷达感应模块属于非接触探测型模块，抗射频干扰能力强，不受温
度，湿度，光线，气流，尘埃影响，可以安装在一定厚度的塑料，玻璃，木制等非金属的外壳里面。

主要应用于智能家居、物联网以及智能照明等领域，特别在照明领域，感应球泡灯、灯管、吸顶灯等标准照明类产品。

5.8G雷达感应模块是利用多普勒雷达原理设计的微波移动物体探测器，
可用于检测人体存在或移动目标感应的各种场景，该模块集成了5.8G 微波电路、中频放大电路以及信号处理器，集成度高且生产一致性好，外围搭配小型化平面天线。

技术参数：
探测范围示意图
雷达传感器的感应灵敏度可通过MCU来配置，其极限感应距离10米，实际感应距离可根据需要适当调节。

以下是挂高情况下雷达探测范围示意图，如果灵敏度设置的更高，探测范围也会相应变大，图中深色区域为高灵敏度区域，该区域内可完全探测到，浅色区域为低灵敏度探测区域，该区域内可基本探测到物体。

注意事项：
1.安装时天线正面应避免有金属材质的外壳或部件，以免屏蔽信号，允许有塑料或玻璃等遮挡物，但遮挡物不要紧贴天线前方；
2.尽量避免将雷达天线方向正对着大型金属设备或管道等；
3.多个雷达模块安装时，应尽量保证各雷达模块的天线相互平行，避免各天线间正对照射，并且模块与模块间保持1m 以上间距；
4.雷达传感器应避免正对交流驱动电源，尽量远离驱动电源的整流桥，以免工频干扰雷达信号；
5.雷达模块的供电电源驱动能力需要大于50mA，否则将引起传感器工作异常。

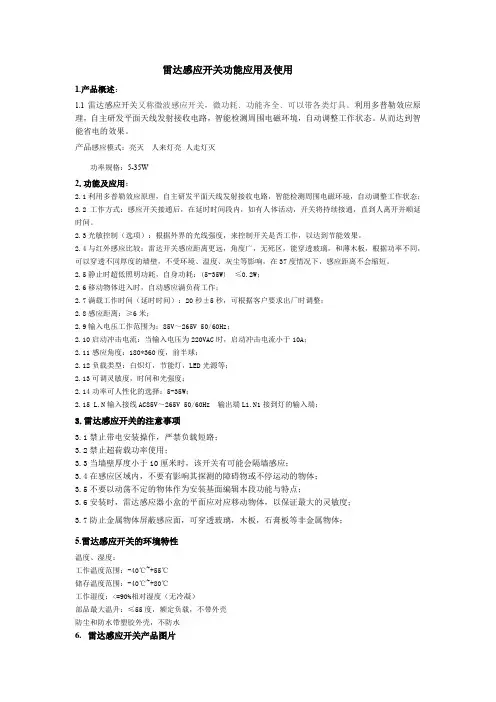

雷达感应开关功能应用及使用1.产品概述：1.1雷达感应开关又称微波感应开关，微功耗﹑功能齐全﹑可以带各类灯具。

利用多普勒效应原理，自主研发平面天线发射接收电路，智能检测周围电磁环境，自动调整工作状态。

从而达到智能省电的效果。

产品感应模式：亮灭人来灯亮人走灯灭功率规格：5-35W2.功能及应用：2.1利用多普勒效应原理，自主研发平面天线发射接收电路，智能检测周围电磁环境，自动调整工作状态；2.2工作方式：感应开关接通后，在延时时间段内，如有人体活动，开关将持续接通，直到人离开并顺延时间。

2.3光敏控制（选项）：根据外界的光线强度，来控制开关是否工作，以达到节能效果。

2.4与红外感应比较：雷达开关感应距离更远，角度广，无死区，能穿透玻璃，和薄木板，根据功率不同，可以穿透不同厚度的墙壁，不受环境、温度、灰尘等影响，在37度情况下，感应距离不会缩短。

2.5静止时超低照明功耗，自身功耗：(5-35W) ≤0.2W；2.6移动物体进入时，自动感应满负荷工作；2.7满载工作时间（延时时间）：20秒±5秒，可根据客户要求出厂时调整；2.8感应距离：≥6米；2.9输入电压工作范围为：85V～265V 50/60Hz；2.10启动冲击电流：当输入电压为220VAC时，启动冲击电流小于10A；2.11感应角度：180*360度，前半球；2.12负载类型：白炽灯，节能灯，LED光源等；2.13可调灵敏度，时间和光强度；2.14功率可人性化的选择：5-35W；2.15 L.N输入接线AC85V～265V 50/60Hz 输出端L1.N1接到灯的输入端；3.雷达感应开关的注意事项3.1禁止带电安装操作，严禁负载短路；3.2禁止超荷载功率使用；3.3当墙壁厚度小于10厘米时，该开关有可能会隔墙感应；3.4在感应区域内，不要有影响其探测的障碍物或不停运动的物体；3.5不要以动荡不定的物体作为安装基面编辑本段功能与特点；3.6安装时，雷达感应器小盒的平面应对应移动物体，以保证最大的灵敏度；3.7防止金属物体屏蔽感应面，可穿透玻璃，木板，石膏板等非金属物体；5.雷达感应开关的环境特性温度、湿度：工作温度范围：-40℃~+55℃储存温度范围：-40℃~+80℃工作湿度：<=90%相对湿度（无冷凝）部品最大温升：≤55度，额定负载，不带外壳防尘和防水带塑胶外壳，不防水6.雷达感应开关产品图片7.安装说明凡接触静电敏感器件的人员（生产、装配、测量、调试、保管、发放等），均应注意以下事项：7.1.使用防静电腕带（或肘带、踝带）；2.穿着防静电工作服、鞋、帽；7.2.操作者在操作前,要先用手接触防静电工作台或金属接地线，然后再进行工作；7.3.在静电防护区内，不要做易于产生静电的动作，如擦脚、搓手、穿和脱工作服等。

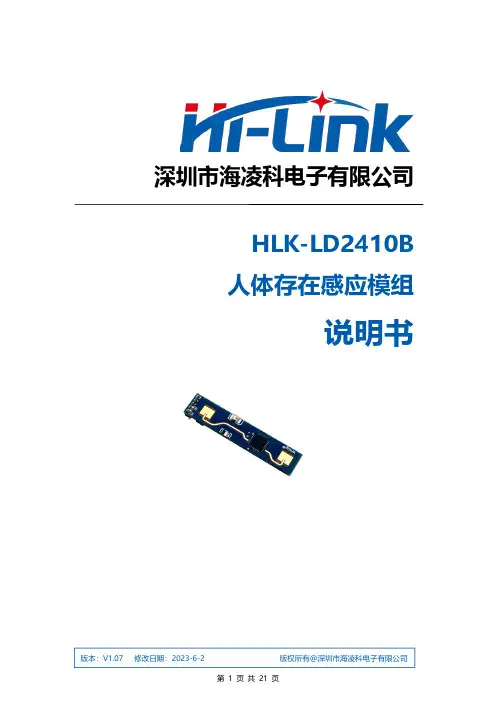

深圳市海凌科电子有限公司HLK-LD2410B人体存在感应模组说明书目录1产品简介 (3)2产品特点和优势 (4)2.1特点 (4)2.2方案优势 (5)3应用场景 (6)4硬件说明 (7)4.1外形尺寸 (7)4.2引脚定义 (7)5使用和配置 (8)5.1典型应用电路 (8)5.2配置参数的作用 (8)5.3可视化配置工具说明 (9)5.4安装方式和感应范围 (10)5.5安装条件 (12)6蓝牙使用说明 (13)6.1安装软件 (13)6.2使用方法 (13)6.3蓝牙密码 (14)6.4OTA升级 (14)6.5蓝牙通讯协议 (16)6.6再次打开蓝牙 (17)7性能和电气参数 (17)8天线罩设计指南 (18)8.1天线罩对毫米波传感器性能的影响 (18)8.2天线罩的设计原则 (18)8.3常见材料 (18)9修订记录 (20)10技术支持和联络方式 (21)1产品简介LD2410B是海凌科电子开发的一款高灵敏度的24GHz人体存在状态感应模组。

其工作原理是利用FMCW调频连续波，对设定空间内的人体目标进行探测，结合雷达信号处理、精确人体感应算法，实现高灵敏度的人体存在状态感应，可识别运动和静止状态下的人体，并可计算出目标的距离等辅助信息。

本产品主要应用在室内场景，感知区域内是否有运动或者微动的人体，实时输出检测结果。

最远感应距离可达6米，距离分辨率0.75m。

提供可视化的配置工具，可轻松配置感应距离范围、不同区间的感应灵敏度和无人延时时间等，适应不同的具体应用需求。

支持GPIO 和UART输出，即插即用，可灵活应用于不同的智能场景和终端产品。

高度1.5~2米图1使用方式图示2产品特点和优势2.1特点●即插即用，简易装配方式●最远感应距离为可达6米●探测角度大，覆盖范围可达±60度●区间内准确识别，支持感应范围划分，屏蔽区间外干扰●可以通过蓝牙或串口实现多级智能调参，满足场景变化需求●可视化调试和配置工具●小巧简化，最小尺寸仅为7mmx35mm●支持挂顶、挂壁等多种安装方式●24GHz ISM频段，可通过FCC和CE频谱法规认证●极致性价比之选2.2方案优势LD2410B人体感应模组采用24GHz毫米波雷达传感器技术，和其他方案对比，在人体感应应用上有着明显的优势：1.除了对运动人体感应灵敏外，对于传统方案无法识别的静止、微动、坐卧人体也都可灵敏感应到；2.有良好的环境适应性，感应效果不受温度、亮度、湿度和光线波动等周围环境影响；3.有良好的外壳穿透性，可隐藏在外壳里面工作，无需在产品表面开孔，提高了产品美观度；4.可灵活配置最远感应距离和每个距离门上的灵敏度，实现灵活精细的个性化配置；5.带有蓝牙功能，可以无需接住串口，直接使用APP调试雷达参数好一般弱图2毫米波雷达方案和其他方案对比3应用场景LD2410B人体感应模组对运动、微动和站立、坐卧的人体均可进行探测识别，支持多级调参，可广泛应用于AIoT 各种场景，常用类型如下●人体感应灯控感知所在空间是否有人存在，自动控制灯光，如公共场所照明设备、各类感应灯、球泡灯等。

雷达传感器工作原理
雷达传感器是一种利用电磁波来测量距离的传感器，它可以检测到距离物体的距离和方向。

它是一种很重要的传感器，可以用于监控，测量，导航和定位等应用。

雷达传感器通过发射微弱的电磁波来测量距离。

它由一个发射器，一个接收器和一个计算机控制的电路组成。

发射器会发射一系列的电磁波，这些电磁波会穿过空气，碰到前方的物体，然后反弹回来。

接收器会接收到反射回来的电磁波，并将其转换成信号。

计算机控制电路会计算出反射回来的电磁波的时间，然后根据电磁波的速度计算出物体到雷达传感器的距离。

雷达传感器还可以测量物体的方向。

雷达传感器会发射多条电磁波，这些电磁波会在空气中传播，然后碰到物体，反射回来。

接收器会接收到反射回来的电磁波，根据电磁波的时间差和频率差计算出物体的方向。

雷达传感器被广泛应用于汽车，船舶，飞机，机器人，无人机和其他设备中，用于监控，测量，导航和定位。

例如，汽车中的雷达传感器可以检测到前方物体的距离和方向，从而帮助驾驶员更安全地行驶。

飞机中的雷达传感器可以帮助飞行员更精确地控制飞机，避免与其他飞机相撞。

雷达传感器是一种利用电磁波来测量距离的传感器，它可以检测到距离物体的距离和方向，广泛应用于汽车，船舶，飞机，机器人，无人机等设备，从而为安全行驶和飞行提供了帮助。

雷达感应模块原理
雷达感应模块原理是通过发射无线电波或微波信号，并接收由目标物体反射回来的信号来实现目标检测和定位的一种技术。

雷达感应模块主要由发射器、接收器、信号处理器和显示器等组成。

下面将详细介绍雷达感应模块的原理。

首先，雷达感应模块中的发射器会发射一束无线电波或微波信号，这些信号会以光速传播，并在空间中形成一个扇形区域。

根据应用的需求，发射器可使用不同的频率来发射信号。

一般情况下，微波的频率范围被广泛应用于雷达系统中。

当发射的信号与目标物体相遇时，一部分信号会被目标物体吸收，而另一部分则会被目标物体反射回来。

这些反射回来的信号会被雷达感应模块中的接收器接收到。

接收器是由一个或多个天线组成的，它负责接收反射回来的信号，并将其转换成电信号。

接收到的电信号会经过信号处理器进行处理。

信号处理器对接收到的信号进行解调、滤波和放大等操作，以提取目标物体反射回来的信号特征。

通过对信号的处理，可以实现目标物体的检测、定位和距离测量等功能。

最后，处理后的信号会传递给显示器或其他设备进行展示或进一步处理。

显示器可以将检测到的目标物体以图像或文字等形式显示出来，从而实现对目标物体的观测和跟踪。

总的来说，雷达感应模块利用发射器发射出的无线电波或微波信号，并接收由目标物体反射回来的信号来实现对目标物体的检测和定位。

通过对接收到的信号进行处理和分析，可以实现对目标物体的特征提取和距离测量等功能。

雷达感应模块在军事、航空、导航、气象等领域有着广泛的应用。

微波雷达感应模块原理调试Document number【SA80SAB-SAA9SYT-SAATC-SA6UT-SA18】雷达感应开关原理调试一、原理简介：1.主要功能与原理：如上图所示，上图是雷达感应开关模块的感应板的电路原理图，由集电极外PCB两层铜箔间的电容、三极管内阻、寄生电容等构成RC震荡电路，该震荡电路震荡产生高频信号，经过三极管放大，再经过围绕PCB三边的天线发射出去。

发射的的微波信号如果遇到移动物体，则反射波相对发射波就会有相位变化，回型天线接收到反射信号，反射波与发射信号的相位移频就会以3-20MHz左右的低频输出（P4）,该信号再由后级运放放大，驱动继电器，从而由继电器控制灯光。

另外，中间也可以加上光敏二极管检测昼夜光线，作为夜间条件下控制输出的前提条件。

2.发射频率：RC振荡电路的频率f=1/2πRC，公式中的R是原理图中三极管的输入阻抗，C是PCB上三极管集电极基极引线正反面铜箔之间的电容以及三极管寄生电容组成的总电容。

该电容量公式为C=εS/d，式中ε为介质（在这里就是指的PCB板材的介电常数），S为PCB极板面积，d为极板间距也就是PCB厚度。

3.接收：通过回型天线接收反射回来的雷达波，如果发射与接收波之间有相位移频，则输出低频信号P4。

4.发射避开公共频段又不能过高：因为3G和4G手机信号和WIFI信号的频率范围在，模块的工作频率尽可能避开这个频段，避免相互干扰。

一般的发射频率左右最佳，频率过高，则高频三极管增益降低，感应距离近。

发射频率同天线部分PCB线路板尺寸大小、厚度、布线、三极管输入阻抗与电容等有关。

5.发射频率与发射信号强度：如果有频谱仪测试发射天线端的发射信号，可以测试到发射频点及其发射信号幅度。

发射信号强度越大，感应距离越远。

但是，高频三极管来说，随着频率的增加，其增益逐渐降低，发射的信号强度也就降低。

另外，同一个频率，三极管的特征频率fT越大，其高频增益就越高，感应距离也就越远，所以，最好设计调整PCB，将频点做到。

雷达感应模块原理
雷达感应模块的原理基于雷达技术，其工作原理如下：
1. 发射信号：模块内部的雷达发射器发射一束无线电波（通常是微波段），这个无线电波以一定的频率和功率进行发射。

2. 传播和反射：发射的无线电波将沿着预定的路径传播，并且当遇到物体时会发生反射。

物体可以是人、车辆、墙壁等。

3. 接收回波：感应模块内部的接收器接收到经过反射后的回波信号。

回波信号的强度和时间延迟可以提供有关物体的位置和距离的信息。

4. 处理和分析：接收到的回波信号经过内部的处理和分析电路，用于计算出物体的距离、速度以及其他相关参数。

5. 输出结果：模块可以将计算得到的信息输出给外部设备，如微控制器或显示器，以供后续的应用和处理。

雷达感应模块的原理基于无线电波的传播和反射，通过检测回波信号来获取物体的相关信息。

这种模块常用于安防、车辆控制、智能家居等领域，以实现物体的跟踪、定位和监测的功能。

5.8g毫米雷达波模块标准一、概述5.8g毫米雷达波模块是一种用于测量、传输和接收雷达波的模块。

它具有高频率、高精度、低功耗等特点，广泛应用于无人机、智能家居、智能车载设备等领域。

对于5.8g毫米雷达波模块的标准化工作具有重要的意义。

本文将对5.8g毫米雷达波模块标准进行详细介绍。

二、技术参数1. 频率范围：5.8GHz2. 发射功率：≥10mW3. 接收灵敏度：≤-85dBm4. 工作温度：-20℃~+60℃5. 工作湿度：≤90RH三、标准制定背景5.8g毫米雷达波模块是一种新型的雷达波模块，随着智能化技术的发展，其应用领域越来越广泛。

但是由于各个厂家制造的5.8g毫米雷达波模块存在一定的差异，导致在使用和交流时存在一定的困难。

有必要对5.8g毫米雷达波模块的技术参数、接口标准、通信协议等进行统一的标准化制定，以促进5.8g毫米雷达波模块产品的互通性和兼容性。

四、标准制定的主要内容根据5.8g毫米雷达波模块的特点和应用需求，制定了以下主要内容的标准：1. 技术参数标准：包括频率范围、发射功率、接收灵敏度、工作温度、工作湿度等方面的规定，以确保产品在各种环境下能够稳定工作。

2. 接口标准：包括5.8g毫米雷达波模块的硬件接口、通信接口等方面的规定，以确保不同厂家生产的5.8g毫米雷达波模块能够互连互通。

3. 通信协议标准：包括数据传输格式、通信协议、数据处理流程等方面的规定，以确保5.8g毫米雷达波模块之间的信息交换准确、快速。

五、标准制定的重要性5.8g毫米雷达波模块的标准化工作对于行业的发展具有重要的意义：1. 促进产品质量提升：标准化能够规范产品的生产和测试流程，提高产品的稳定性和可靠性。

2. 降低生产成本：标准化能够减少产品研发和测试的成本，提高产品的生产效率。

3. 促进产业发展：标准化能够促进不同厂家之间的合作与交流，加快产业的发展进程。

六、标准的实施和推广根据5.8g毫米雷达波模块的标准，设立专门的标准委员会，负责标准的制定和修订工作。

大众雷达模块的原理及作用
大众雷达模块是一种基于雷达技术的传感器模块，利用电磁波来探测和测量周围环境的物体。

其原理和作用如下：
原理：大众雷达模块通过发射短脉冲的电磁波，并接收反射回来的波来确定与物体之间的距离、速度和方位等参数。

当发射的波遇到物体后，会部分被反射回来，通过接收器接收到的反射波的延迟时间和频率差异，可以计算出物体与模块的距离和速度。

作用：大众雷达模块可以广泛应用于许多领域，如汽车、物联网、安防等。

其主要作用包括：
1. 防撞功能：大众雷达模块可以实时监测到周围的物体，并且可以提供预警或干预措施，以避免车辆与障碍物或其他车辆的碰撞。

2. 自动驾驶功能：大众雷达模块可以辅助自动驾驶系统实现对周围环境的感知和识别，从而实现车辆的自主导航和行驶。

3. 距离测量：大众雷达模块可以精确测量物体与模块之间的距离，因此可以应用于测量和定位系统中，例如测量对象的距离、跟踪运动物体等。

4. 速度测量：通过分析雷达模块接收到的反射波的频率差异，可以计算物体的
速度。

因此，大众雷达模块可以应用于交通流量统计、运动目标检测等领域。

总之，大众雷达模块通过利用雷达原理，可以实现对周围环境的感知和测量，为许多应用提供了重要的数据支持和功能增强。
