新型红外雷达感应模块(电源)产品概述:新型红外雷达感应模块(电源)是利用PIR 热释电与多普勒效应相结合原理设计而成的人体移动信号侦测器,它以非接触方式扫描人体PIR热释电信号的位置是否发生移动,继而产生相应的开关操作。
该产品具有抗射频干扰能力强、不怕风吹草动、树叶摇曳、电风扇转动、空调冷热气体流动、浴室浴霸温度骤变......不受温度、湿度、强光、噪音、气流、尘埃等外界因数影响,能透过一定厚度的塑胶、玻璃、木制品等金属以外的物体,而对其侦测能力没有影响,能够非常方便的应用到设备控制、环境辅助光源控制、地下停车场、仓库、通道、走廊、洗手间等室内外的照明及防盗报警、视频监控、自动化设备控制等各种领域。
功能特点:新型红外雷达感应模块(电源)采用发射、接收为一体的平面天线和PIR热释电红外解码系统BISS0001形成的红外雷达移动波侦测新技术,通过多普勒扫描,侦测人体、车辆的动态信号,对灯具、报警装置等进行有效控制。
产品独创抗干扰新技术,相互不干扰,安装不必考虑间接距离问题!可以安装在天花板或灯具内部,而侦测能力不会受到影响,更简洁、更美观、更隐蔽、更神秘、更安全!模块类型1、交流型:A C95-250V宽电压,适应各种不同地区电网电压。
可控硅控制A C输出,无触点、无噪音、无污染、寿命长。
具有自动测光管理功能(出厂未安装光敏电阻),实现白天(光线充足)呈关闭状态,晚上(光线不足)人来灯亮、人走灯灭。
可做吸顶灯、日光灯及各种灯具、电器等的自动控制。
交流模块技术参数❖工作电压:A C110V-250V(50-60H z)❖负载功率:阻性负载150W(节能灯、L E D灯80W)❖输出方式:可控硅控制、A C交流输出❖自身功耗:静态功耗≤1m W❖感应范围:10-15米❖感应角度:墙壁安装180°、吸顶安装360°❖触发方式:雷达扫描、人体感应、重复触发❖延时时间:30秒钟(可定做各种延时时间)❖模块尺寸:36m m*23m m*23m m❖环境温度:-30℃-70℃2、直流型:D C6-24V输入,有人在感应区活动时,输出高电平,无人活动时转换为低电平。

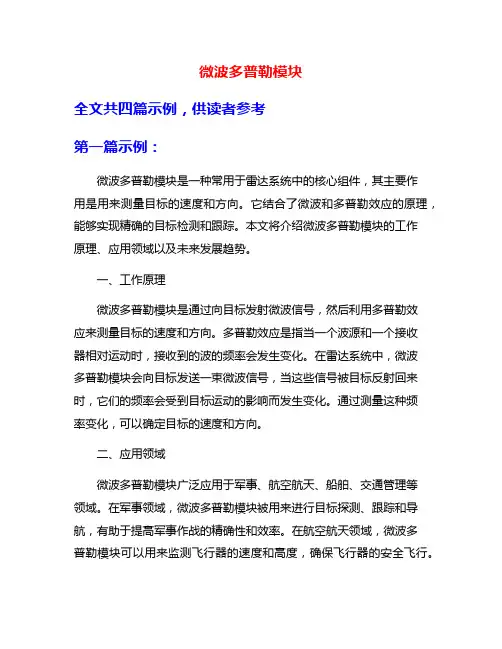

微波多普勒模块全文共四篇示例,供读者参考第一篇示例:微波多普勒模块是一种常用于雷达系统中的核心组件,其主要作用是用来测量目标的速度和方向。
它结合了微波和多普勒效应的原理,能够实现精确的目标检测和跟踪。
本文将介绍微波多普勒模块的工作原理、应用领域以及未来发展趋势。
一、工作原理微波多普勒模块是通过向目标发射微波信号,然后利用多普勒效应来测量目标的速度和方向。
多普勒效应是指当一个波源和一个接收器相对运动时,接收到的波的频率会发生变化。
在雷达系统中,微波多普勒模块会向目标发送一束微波信号,当这些信号被目标反射回来时,它们的频率会受到目标运动的影响而发生变化。
通过测量这种频率变化,可以确定目标的速度和方向。
二、应用领域微波多普勒模块广泛应用于军事、航空航天、船舶、交通管理等领域。
在军事领域,微波多普勒模块被用来进行目标探测、跟踪和导航,有助于提高军事作战的精确性和效率。
在航空航天领域,微波多普勒模块可以用来监测飞行器的速度和高度,确保飞行器的安全飞行。
在船舶领域,微波多普勒模块可以用来监测船只的速度和位置,有助于提高航行的安全性。
微波多普勒模块还可以应用于交通管理领域。
通过安装在道路上的雷达系统,可以实现对车辆速度的监测和管理,有助于减少交通事故的发生。
三、未来发展趋势随着科技的不断发展,微波多普勒模块在雷达系统中的应用将会得到进一步的拓展。
未来,微波多普勒模块可能会实现更高的测量精度和更快的响应速度,从而更好地满足各个领域对雷达系统的需求。
随着人工智能和大数据技术的发展,微波多普勒模块可能会实现更复杂的数据处理和分析功能,为用户提供更加全面的信息。
微波多普勒模块作为雷达系统的核心组件,在各个领域发挥着重要的作用。
通过不断的技术创新和研发,微波多普勒模块将会在未来展现出更广阔的应用前景和发展空间。
第二篇示例:微波多普勒模块是一种常用于雷达系统中的组件,用于检测目标物体的运动状态和速度。
它利用微波信号和多普勒效应来实现对目标物体运动的探测,广泛应用于气象雷达、交通监控系统、安防监控系统等领域。

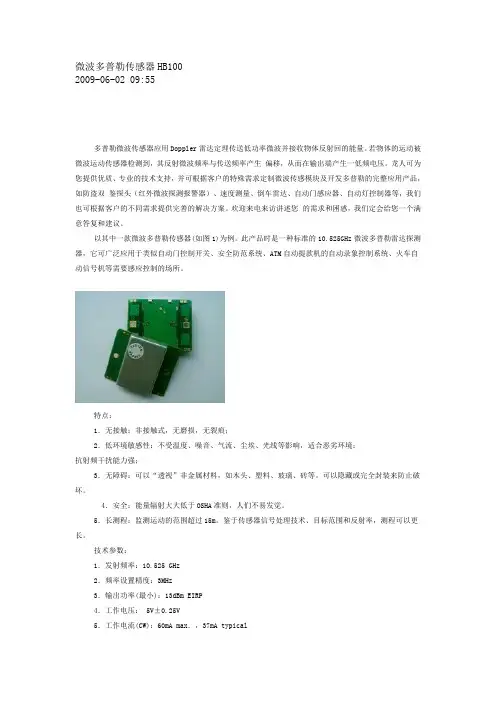

微波多普勒传感器HB1002009-06-02 09:55多普勒微波传感器应用Doppler雷达定理传送低功率微波并接收物体反射回的能量。
若物体的运动被微波运动传感器检测到,其反射微波频率与传送频率产生偏移,从而在输出端产生一低频电压。
龙人可为您提供优质、专业的技术支持,并可根据客户的特殊需求定制微波传感模块及开发多普勒的完整应用产品,如防盗双鉴探头(红外微波探测报警器)、速度测量、倒车雷达、自动门感应器、自动灯控制器等,我们也可根据客户的不同需求提供完善的解决方案。
欢迎来电来访讲述您的需求和困惑,我们定会给您一个满意答复和建议。
以其中一款微波多普勒传感器(如图1)为例。
此产品时是一种标准的10.525GHz微波多普勒雷达探测器,它可广泛应用于类似自动门控制开关、安全防范系统、ATM自动提款机的自动录象控制系统、火车自动信号机等需要感应控制的场所。
特点:1.无接触:非接触式,无磨损,无裂痕;2.低环境敏感性:不受温度、噪音、气流、尘埃、光线等影响,适合恶劣环境;抗射频干扰能力强;3.无障碍:可以“透视”非金属材料,如木头、塑料、玻璃、砖等。
可以隐藏或完全封装来防止破坏。
4.安全:能量辐射大大低于OSHA准则,人们不易发觉。
5.长测程:监测运动的范围超过15m。
鉴于传感器信号处理技术、目标范围和反射率,测程可以更长。
技术参数:1.发射频率:10.525 GHz2.频率设置精度:3MHz3.输出功率(最小):13dBm EIRP4.工作电压:5V±0.25V5.工作电流(CW):60mA max.,37mA typical6.平均电流(5%DC):2mA typ.7.谐波发射:<-10dBm8.脉冲宽度(Min.):5uSec9.负载循环(Min.):1%接收:1.天线增益:8dBi2.垂直面3dB波束宽度:36度3.水平面 3dB 波束宽度:72度目前,我们已在多个领域取得了诸多成功案例,我们本着高质高效、价优的服务,获得了客户的一致好评。
多普勒微波感应多普勒微波感应是一种利用多普勒效应原理进行测距和测速的技术。
多普勒效应是指当波源和接收器相对运动时,波的频率发生变化的现象。
在微波感应中,多普勒效应被用于测量物体的速度和距离。
多普勒微波感应技术被广泛应用于雷达、车辆测速、气象预报等领域。
它通过发射一束微波信号,当信号遇到运动的物体时,被反射回来的信号会发生频率变化。
根据变化的频率,我们可以计算出物体的速度和距离。
多普勒微波感应技术的原理是基于多普勒效应。
当一个物体以一定的速度靠近接收器时,接收到的微波信号的频率会比原始信号的频率高。
相反,当物体远离接收器时,接收到的微波信号的频率会比原始信号的频率低。
这种频率变化被称为多普勒频移。
利用多普勒频移,我们可以计算出物体的速度。
根据波长和频率之间的关系,我们可以推导出速度与频率变化之间的定量关系。
通过测量频率变化,我们可以准确地计算出物体的速度。
除了速度,多普勒微波感应还可以用来测量物体的距离。
当微波信号被物体反射回来时,我们可以测量信号的时间延迟。
根据信号的传播速度和延迟时间,我们可以计算出物体与接收器之间的距离。
多普勒微波感应技术在雷达中得到了广泛的应用。
雷达系统通过发射微波信号,然后接收被物体反射回来的信号,可以探测到远处物体的位置和速度。
例如,交通雷达可以测量车辆的速度,从而实现车辆的自动监控和交通管理。
多普勒微波感应技术还在气象预报中发挥着重要的作用。
气象雷达可以通过测量降水的多普勒频移来推断降水的速度和方向。
这对于预测暴雨、龙卷风等极端天气现象非常关键。
除了雷达和气象预报,多普勒微波感应技术还应用于车辆测速、人体检测和无人驾驶等领域。
通过利用多普勒效应,可以实现对运动物体的准确测量和监测。
多普勒微波感应是一种利用多普勒效应原理进行测距和测速的技术。
它通过测量微波信号的频率变化,可以准确计算出物体的速度和距离。
在雷达、气象预报、车辆测速等领域,多普勒微波感应技术发挥着重要的作用,为我们提供了准确的测量和监测手段。
CONDOR /-XL1技术参数描述C H I N E S E工业门运动和存在检测感应器1. 按钮2. 红外3. 雷达天线角度旋钮4. 雷达5. 感应器角度调整6. 支架10 m微波多普勒雷达* 外部电源必须在指定电压范围内,最大15W,并确保与初级电压的双重绝缘。
** 测试条件: 30°时, 检测区域 9, 安装高度: Condor 5 m, Condor XL: 3.5 m *** 用红外光点查找器测的区域略大于实际的检测区域主动红外CONDOR: 正常和高安装高度(3.5-6m)CONDOR XL: 底安装高度 (2 - 3.5 m)如把感应器用于其他用途,感应器制造商将不承担因此带来的各种后果。
如因不正确的安装和设置导致感应器异常,感应器制造商将不承担责任。
彩色设计说明书,请保存好备用。
本用户指南是一份信息性文件,不能被看作是对结果的承诺。
2*不要靠近氖光灯和运动的物体.不要遮挡传感器.避免剧烈震动.避免感应器温度剧烈变化.墙面安装天花板安装支架尺寸安装注意事项尺寸 (mm)安全说明如果感应器被未经授权的人士拆开维修,厂家将不负责任.只有接受过专业训练的人员方可安装调试感应器。
LED 灯灭设置参数建议安装完毕后,设置密码以锁定感应器.安装完毕后测试好产品性能以达到最佳效果.*在冷藏室中(<0o),红外功能会受到冷凝,结霜,雾气等影响。
雷达功能正常。
设备不得用于指定用途外的其他途径。
门系统制造商要负责实施风险评估,且传感器安装和门系统需符合国家和国际法规以及门类安全性的标准。
安装者必须阅读、理解并遵循本手册中给出的说明。
安装不当会导致传感器操作不当。
传感器制造商不对因不正确使用、安装或不当调整传感器而造成的伤害或损坏负责。
3遥控器的使用方法设置一个或多个参数查询参数值恢复出厂设置设置密码删除密码如果不知道密码,对感应器断电并重新上电,1分钟内不需要密码就可以设置参数.建议两只感应器安装位置很近时设置密码.解锁后,红色LED慢闪,可以用遥控器设置参数 .如果按了解锁键后红色LED 快闪 ,需要输入4位密码.如果不知道密码,则对感应器断电后重新上电,1分钟内不需要密码就可以设置参数 .绿灯闪烁次数代表参数值.121COM NO NCGN BN 12-24 VAC-DC2WH YE GYPK VT BK COMNCNO15°30°45°把感应器固定在支架上,并紧固取出支架,钻两个安装孔, 固定支架.根据门机对NO或NC的需求选择接线.接线调整感应器角度得到需要的红外检测区域.上述检测区域的参数测试条件: (安装高度: 5 m, 检测区域面积: 9).红外面积 = 发射光点由红外光点查找器测得. 受外部条件影响,实际检测区域面积略小.紧固传感器不推荐电源天花板墙壁牢固地安装传感器。

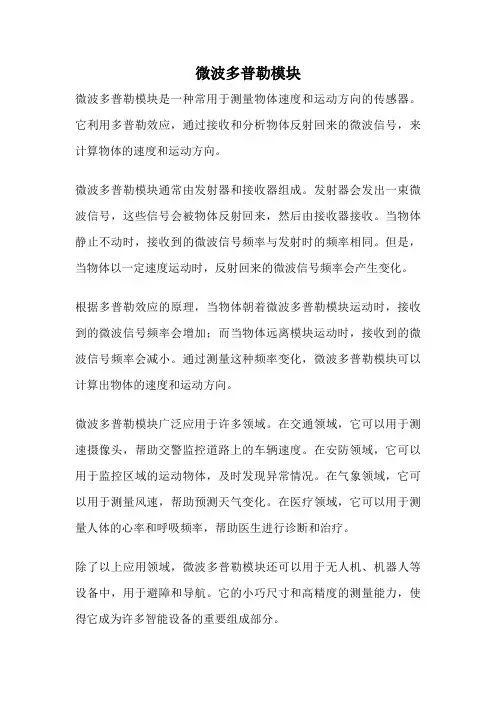

微波多普勒模块
微波多普勒模块是一种常用于测量物体速度和运动方向的传感器。
它利用多普勒效应,通过接收和分析物体反射回来的微波信号,来计算物体的速度和运动方向。
微波多普勒模块通常由发射器和接收器组成。
发射器会发出一束微波信号,这些信号会被物体反射回来,然后由接收器接收。
当物体静止不动时,接收到的微波信号频率与发射时的频率相同。
但是,当物体以一定速度运动时,反射回来的微波信号频率会产生变化。
根据多普勒效应的原理,当物体朝着微波多普勒模块运动时,接收到的微波信号频率会增加;而当物体远离模块运动时,接收到的微波信号频率会减小。
通过测量这种频率变化,微波多普勒模块可以计算出物体的速度和运动方向。
微波多普勒模块广泛应用于许多领域。
在交通领域,它可以用于测速摄像头,帮助交警监控道路上的车辆速度。
在安防领域,它可以用于监控区域的运动物体,及时发现异常情况。
在气象领域,它可以用于测量风速,帮助预测天气变化。
在医疗领域,它可以用于测量人体的心率和呼吸频率,帮助医生进行诊断和治疗。
除了以上应用领域,微波多普勒模块还可以用于无人机、机器人等设备中,用于避障和导航。
它的小巧尺寸和高精度的测量能力,使得它成为许多智能设备的重要组成部分。
总的来说,微波多普勒模块通过利用多普勒效应来测量物体的速度和运动方向,具有广泛的应用前景。
它在交通、安防、气象、医疗等领域发挥着重要作用,为人们的生活带来了便利和安全。
随着科技的不断进步,相信微波多普勒模块的性能和应用领域还会不断拓展,为人类创造更美好的未来。
小尺寸微波雷达感应模块是一种高度集成的传感器设备,它采用了多普勒雷达的原理,可以探测到运动物体并输出相应的控制信号。
这种模块通常具有超小的尺寸,如14.5mm*14mm,并且采用了小型化平面天线的设计,使得它在保证传感器性能的同时大大减小了整体尺寸,满足了产品对空间结构的极致要求。
小尺寸微波雷达感应模块的主要参数包括工作频率、工作电压、功耗、正向感应距离等。
其中,工作频率通常在5.8GHz左右,属于ISM频段,这意味着该模块可以在全球范围内使用而无需申请许可证。
工作电压和功耗则根据具体型号而有所不同,但通常都比较低,这有利于节省能源和延长使用寿命。
正向感应距离则是指模块能够探测到的最大距离,一般在几米到十几米之间。
小尺寸微波雷达感应模块的应用非常广泛,主要应用于智慧照明、智慧安防、智慧家电、智能家居等领域。
例如,在智慧照明中,该模块可以用于实现人来灯亮、人走灯灭的功能,从而有效地节省能源。
在智慧安防中,该模块可以用于探测入侵者的运动轨迹,从而触发报警系统。
在智慧家电和智能家居中,该模块可以用于实现各种自动化控制功能,如智能窗帘、智能空调等。
总之,小尺寸微波雷达感应模块是一种高度集成、性能优良、应用广泛的传感器设备,它为实现智能化、自动化的生活方式提供了有力的支持。

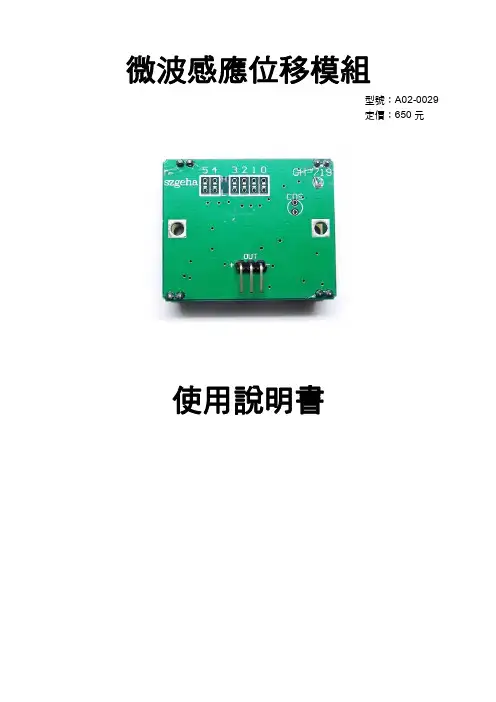

微波感應位移模組型號:A02-0029定價:650元使用說明書●微波感應位移模組是利用多普勒雷達(Doppler Radar) 原理設計的微波移動物體探測器,微波頻率10.525GH,直接加直流6~20V電源即可工作。
●微波感應位移模組信號處理採用單片機程式分析,可靠性高。
電路板上有16 級靈敏度調整,感應距離在0.3~8米內可調。
● 4 種觸發模式選擇,信號輸出時間:2 秒,3 秒,10 秒,20 秒,加光敏電阻可抑制白天觸發,主要應用於自動門控制開關、工業自動化控制,室內外安全防範系統、ATM 自動提款機的自動錄影控制系統、野外安全警示等場所。
●微波感應位移模組屬於非接觸探測型模組,抗射頻干擾能力強,不受溫度,濕度,光線,氣流,塵埃影響,可以安裝在一定厚度的塑膠,玻璃,木制等非金屬的外殼裡面,方便應用到各種產品或設備控制上面。
●探測範圍取決於目標的反射度和大小以及信噪比。
●10.525GHz下多普勒速度為31Hz/m.p.h.。
●模組可在攝氏-30度到70度範圍工作,但諧波可能超出規範水準。
●模組接腳圖5 4 3 2 1 01:直流負載電路圖2:交流負載電路圖負載1. 將原廠所附的3PIN 排線接到模組的三PIN 接腳上,排線的紅色端接在正端。
2. 再將訊號輸出腳接到您的應用電路上即可開始使用。
● 靈敏度使用調整:按照下面短路 4 個連接點,可調節 16 級靈敏度,使感應距離在 0.5~8米內可調。
4 個連接點斷開,感應距離最近,在0.5米以內。
連接點短路為1(Hi),不短路為0(Low)。
全部短路,靈敏度最高,調整如下:16 級靈敏度調整:線路板上有4個標有3210的連接點,使用者可用焊錫將其短路。
0.5米:0000。
1.0米:0001。
1.5米:0010。
2.0米:0011。
2.5米:0100。
3.0米:0101。
3.5米:0110。
4.0米:0111。
4.5米:1000。
5.0米:1001。
天微电子TM2291感应模块产品概述产品概述::TM2291雷达感应模块为多普勒雷达技术的自动感应控制产品,灵敏度高,感应距离远,可靠性强,感应角度大,供电电压范围广等特点。
广泛应用于各种人体感应照明的场合,防盗报警场合。
功能特点功能特点::本微波感应采用先进技术利用平面天线发射及接受微波,本微波感应天线为主动式传感器,感应器发射高频电磁波并接收反射回来的回波。
当感应范围内有微小的移动时,感应器会接收到回波内微弱的变化,然后将变化的信号传递给微处理器,微处理器检测是否为有效触发信号,若信号有效则执行输出指令,移动信号通过门、玻璃板及薄的墙壁,都有可能被探测到,注意:人或物体向着感应器移动时的探测效果最好!本产品看干扰能力强,几乎不受风,热等外籍环境因素的干扰。
具有感应封锁时间(默认设置:4S 封锁时间):感应模块在每一次感应输出后(高电平变成低电平),可以紧跟着设置一个封锁时间段,在此时间段内感应器不接受任何感应信号。
此功能可以实现“感应输出时间”和“封锁时间”两者的间隔工作,可应用于间隔探测产品;同时此功能可有效抑制负载切换过程中 产生的各种干扰。
(此时间可设置在零点几秒—几十秒钟)。
微功耗:静态电流<1MA ,特别适合节能产品。
应用范围:■ 人体感应灯具 ■ 人体感应玩具■ 安防产品 ■ 工业自动化控制■自动感应电器设备 ■ 电池供电自动控制等技术参数:工作电压范围 DC5.6-24V静态电流 <2MA电平输出 高5V/低0V触发方式 重复触发(默认)延时时间 默30S ,可制作零点几秒-几十分钟封锁时间 默认4S ,可制作范围零点几秒-几十秒电路板外形尺寸 32mm*23mm感应角度 180*360感应距离 6-15米以内工作温度 -20-+80度外观尺寸: 2.3*3.2*1.0CM安装要求:。
HB100 微波模块使用说明书敬 告请在本说明书限定和允许的条件下正确使用本品,任何高于本品承受力的外界环境和输入将会对其造成不可修复的损坏。
无特别情况不可对本品做破坏性和极限承受度试验,这样的试验亦会对其造成不可逆转之损坏焊接注意:请使用低压烙铁焊接并将烙铁可靠接地,焊接DIP的PAD时,需要焊接有有电路走线或者敷铜的那一面!!HB100微波模块是利用多普勒雷达(Doppler Radar)原理设计的微波移动物体探测器,主要应用于自动门控制开关、安全防范系统、ATM自动提款机的自动录像控制系统、火车自动信号机等场所。

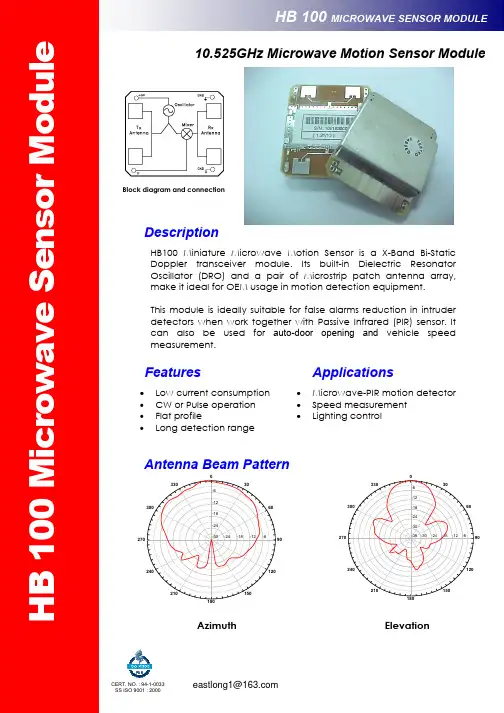

HB100是标准的10.525GHz微波多普勒雷达探测器,这种探测方式与其它探测方式相比具有如下的优点:1、非接触探测;2、不受温度、湿度、噪声、气流、尘埃、光线等影响,适合恶劣环境;3、抗射频干扰能力强;4、输出功率小,对人体构不成危害;5、远距离:探测范围超过20米。
多普勒原理简介:多普勒理论是以时间为基础的,当无线电波在行进过程中碰到物体时该电波会被反射,反射波的频率会随碰到物体的移动状态而改变。
如果无线电波碰到的物体的位置是固定的,那么反射波的频率和发射波的频率应该相等。
如果物体朝着发射的方向移动,则反射回来的波会被压缩,就是说反射波的频率会增加;反之反射回来的波的频率会随之减小。
根据多普勒原理设计的微波探测器由FET介质DRO微波震荡源(10.525GHz)、功率分配器、发射天线、接收天线、混频器、检波器等电路组成(图2)。
发射天线向外定向发射微波,遇到物体时被反射,反射波被接收天线接收,然后到混合器与振荡波混合,混合、检波后的低频信号反应了物体移动的速度采用10.525GHz 的微波与采用较低频段波相比有以下优点:1、微波天线发射时具有良好的定向性,因此很容易控制微波探头的作用范围。
2、微波在传输过程中较易被衰减、吸收和反射,遇到墙壁等遮挡物时会被遮挡,因此墙壁等遮挡物外的物体对其干扰很小。
旭伦科技微波感应模块采用进口高频专用PCB 板材,经过60多道严格控制的生产工艺加工制造,全程按美国军工标准进行品质管控,绝对品质保障,客户使用合格率100%;
微波感应模块是利用多普勒原理,以平板天线发射和接收5.8GHz 高频微波信号(有感应时输出较弱的多普勒模拟信号); 微波感应模块输出的多普勒模拟信号,可通过放大和单片机程序智能识别处理后,输出高低信号电平,并控制各类智能灯具及自动感应装置;微波感应智能控制的隐蔽性强,抗干扰能力强,感应无盲区。
一、产品参数:
产品型号:XL008M
产品名称:微波感应模块
产品尺寸:L32mm ×W22mm ×H7.8mm
工作电压:DC5V ±0.05V
工作电流:10mA ~18mA
微波频率:5.8GHz ±75MHz 【5.725GHz ~5.875GHz ISM 全球免费开放频段】
发射功率:-20dBm ~-35dBm
输出电平:8mV ~22mV
感应原理:多普勒
天线方式:平板天线【定向探测】
探测角度:30°~170°【探测角度覆盖区域360°】
探测高度:吸顶安装(常规)2.5m-5m 【Max: 10m 】
感应距离:吸顶安装直径(常规)10m ~16m 【Max:20m 】面壁安装(常规)16m-20m 【Max:35m 】
工作温度:-20℃~60℃
I P
等级:IP20
适用范围:
LED 日光灯、球泡灯、吸顶灯、面板灯等各种智能感应灯具,自动感应门、倒车雷达、智能监控等自动感应装置
二、产品图片尺寸:
HL
三、微波感应模块运用电路方框图:。
HB100 微波模块使用说明书敬告请在本说明书限定和允许的条件下正确使用本品,任何高于本品承受力的外界环境和输入将会对其造成不可修复的损坏。
无特别情况不可对本品做破坏性和极限承受度试验,这样的试验亦会对其造成不可逆转之损坏焊接注意:请使用低压烙铁焊接并将烙铁可靠接地,焊接DIP的PAD时,需要焊接有有电路走线或者敷铜的那一面!!HB100微波模块是利用多普勒雷达(Doppler Radar)原理设计的微波移动物体探测器,主要应用于自动门控制开关、安全防范系统、ATM自动提款机的自动录像控制系统、火车自动信号机等场所。
HB100是标准的10.525GHz微波多普勒雷达探测器,这种探测方式与其它探测方式相比具有如下的优点:1、非接触探测;2、不受温度、湿度、噪声、气流、尘埃、光线等影响,适合恶劣环境;3、抗射频干扰能力强;4、输出功率小,对人体构不成危害;5、远距离:探测范围超过20米。
多普勒原理简介:多普勒理论是以时间为基础的,当无线电波在行进过程中碰到物体时该电波会被反射,反射波的频率会随碰到物体的移动状态而改变。
如果无线电波碰到的物体的位置是固定的,那么反射波的频率和发射波的频率应该相等。
如果物体朝着发射的方向移动,则反射回来的波会被压缩,就是说反射波的频率会增加;反之反射回来的波的频率会随之减小。
根据多普勒原理设计的微波探测器由FET介质DRO微波震荡源(10.525GHz)、功率分配器、发射天线、接收天线、混频器、检波器等电路组成(图2)。
发射天线向外定向发射微波,遇到物体时被反射,反射波被接收天线接收,然后到混合器与振荡波混合,混合、检波后的低频信号反应了物体移动的速度采用10.525GHz 的微波与采用较低频段波相比有以下优点:1、微波天线发射时具有良好的定向性,因此很容易控制微波探头的作用范围。
2、微波在传输过程中较易被衰减、吸收和反射,遇到墙壁等遮挡物时会被遮挡,因此墙壁等遮挡物外的物体对其干扰很小。
微波板应用一、自动门启动二、车、房入侵报警三、碰撞预告四、交通、道路监控微波探测传感器简介微波探测传感器应用Doppler Radar原理,发射一个低功率微波并接受物体反射过来的能量。
一旦物体的运动被其探测到。
发射频率就被反射回的微波频率所替代,替代的微波与发射的微波混合在一起,结果一个低频率的电压从传感器输出。
原理图如下:微波探测传感器的特性:1、非接触式。
2、周围环境:不受热、嗓音、湿度、气流、尘埃等影响,适合恶劣环境。
3、抗干扰。
4、安全。
5、宽范围。
探测范围15-20米。
更宽的范围亦可能。
微波运动传感器特性:如下参数是在5VDC,CW 工作状态,12KΩ负载,+25℃下测定。
参数备注最小值典型值最大值单位频率 1 10.520 10.525 10.530 GHz辐射功率 1 12 15 20 dBm Spurious Emission1 25 μV/m @ 3mSettling Time 3 6 μSec Received Signal2 100 250 μVp-p StrengthNoise 3 5 μVrms Supply V oltage 4.75 5.00 5.25 VDC Current30 40 mA Consumption4 2 3 KHz Pulse RepetitionFrequencyPulse Width 4 10 μSec Operating Temp -15 55 ℃Note1: The radiated emissions is designed to meet FCC rules.Note2:The Received Signal Strength(RSS) is measured at the total 2 Ways path loss of 93dB.Note3: The noise voltages are measured from 10Hz to 100Hz at the Output port, inside an Anechoic chamber.Note4: Pulse operation特点及应用:低功耗//;CW 或Pulse 工作;长探测范围;用于:微波红外运动探测;自动门;灯的控制;速度测试。
AgileWave-100S多普勒微波移动探测器AgileWave-100S多普勒微波移动探测器AgileWave -100S 多普勒微波移动侦测探测器是一款X 波段多普勒微波收发模块。
该模块基于介质谐振振荡(DRO )技术, 无论是连续波驱动或低占空比脉冲驱动, 都可以在宽温度范围下提供稳定的性能. 平衡混频器的设计提高了探测器的灵敏度和可靠性。
AgileWave-100S机械指标重量9 g PCB 表面工艺沉金RoHS 兼容<3dB 环境指标存储温度-30~+70 ℃电气指标频率10525GHz 工作电压+5V (+/-0.25V )<-10 dBm< 10 uV -3dB 垂直视角38 °最小占空比1%AgileWave-100S 北京大学区域光纤通信网与新型光通信系统国家重点实验室全面技术合作2011-2012, 无锡慧联信息科技有限公司产品规格如有升级、变更,恕不另行通知Witlink 和AgileLight 为慧联注册商标无锡慧联信息科技有限公司? 无锡市惠山区堰新路311号科创园3号楼706室,214174 ? 中国电话:86-510 83880511 ? 传真:86-510 83880511封装尺寸常见问题AgileWave 100s 如何保证设计的先进性?AgileWave 100s 如何保证产品的一致性?AgileWave 100s 设计的过程中采用了多种微波设计仿真软件,从DRO , 功分器、耦合器、天线等各个部件都经过反复优化,保证各个部件的性能和容差性。
天线更是整个设计中的重点,为了保证天线的辐射增益、降低反射能量并提高设计的容差性,设计人员经过了长达半年多余10次的修改和实验。
众所周知微波器件的设计如何保证产品一致性是非常重要的一个环节。
市面上不少类似产品一致性欠缺,同批产品中中频输出幅度相差达5倍以上。
AgileWave 100s 在设计上充分考虑了设计的容差性和鲁棒性,在生产中采用0.05mm 的PCB 加工精度, 测试过程中更是自制研发了基于LabVIEW 的精密测试系统(如下图),从各个环节保证了产品的一致性。
多普勒微波感应模块
一、模块外观
二、模块简介
电源电压:DC12V (或8-16V)
信号输出:高电平5V/低电平0V 高电平电流5MA左右安装方式:壁挂安装,吸顶安装,T8两头内置安装发射功率:<3mw
负载功率:可以作为触发信号用,也可以按要求加装继电器感应角度:180*360 度锥角
探测距离:8-15m可调(能穿透非金属物体,如木板,塑胶,纤维织物等。
水泥墙和金属板可以阻截。
)
工作延时:1秒到120秒(可调整PCB板背面的电阻调节)
工作方式:微波感应开关为主动式传感器,感应器发射高频电磁波并接受他
们的回波。
三、背景知识以及工作原理介绍
1. 多普勒原理介绍:
多普勒理论是以时间为基础的,当无线电波在进行过程中碰到物体时,该电波会被反射,反射波的频率会随碰到物体的移动状态而改变。
如果无线电波碰到的物体的位置是固定的,那么反射波的频率和发生波的频
率应该相等。
如果物体朝着发射的方向移动,则反射回来的波会被压缩,就是说反射波的频率会增加;相反的,当物体朝着远离发射的方向移动时,反射回来的波的频率会随之减小,这就是多普勒效应。
2. 所用芯片
BFS520
BFS520硅超高频低噪声功率管是一种基于N型外延层的晶体管。
具有高功率增益、低噪声特性、大动态范围和理想的电流特性。
主要应用于超高频低噪声功率管主要应用于VHF,UHF,CATV,无线遥控、射频模块等
高频宽带低噪声放大器。
该芯片原产于PHILIPS,现在国内也有公司生产。
北京鼎霖电子科技有限公司在该公司已有的军用微波相控阵雷达功率放大器件生产技术的基础上,为民用市场研制开发了系列高频微波三极管,还包括2SC3356,2SC3357,2SC3838,BFQ591,2SC4226,BFR540,BFR520等,其性能指标同NEC、philips同类产品相同。
类别:NPN-硅通用高频低噪声宽带NPN晶体
管集电极-发射极电压VCEO: 15V
集电极-基极电压VCBO: 20V
发射极-基极电压VEBO: 2.5V
集电极直流电流IC: 70mA
总耗散功率(TA=25℃)Ptot: 300mW
工作结温Tj: 150℃
贮存温度Tstg: 65~150℃
封装形式: SOT-323
功率特性:中功率
极性: NPN型
结构:扩散型
材料:硅(Si) EG0001
EG0001 是一款具有较高性能的传感信号处理集成电路。
它配以热释电红外传感器和少量外接元器件构成被动式的热释电红外开关。
它能自动快速开启各类白炽灯、荧光灯、蜂鸣器、自动门、电风扇、烘干机和自动洗手池等装置,特别适用于企业、宾馆、商、库房及家庭的过道、走廊等敏感区,或用于安全区的自动灯光、照明和报警系统。
由图可见EG0001 是由运算放大器、电压比较器和状态控制器、延迟时间定时器、封锁时间定时
器及参考电压源等构成的数模混合专用集成电路。
可广泛应用于多种传感器和延时控制器。
各引
脚的定义和功能补充说明如下。
IB——运算放大器偏置电流设置端。
经RB 接VSS 端,RB 选值为1MΩ左右。
VC——触发禁止端。
当VC<VR 时禁止触发;当当VC>VR 时允许触发。
VR≈0.2VDD。
VRF——参考电压及复位输入端。
一般接VDD,接“0”时可使定时器复位。
A——可重复触发和不可重复触发控制端。
当A=“1”时,允许触发,当A=“0”时,不可重复触发。
VO——控制信号输出端。
由VS 的上跳变沿触发使VO 从低电平跳变到高电平时为有效触发。
在输出延迟
时间TX 之外和无VS 上跳变时VO 为低电平状态。
RR1、RC1——输出延迟时间TX 的调节端。
TX≈49152R1C1。
RR2、RC2——触封锁时间Ti 的调节端。
TX≈48R2C2。
四、电路设计
1. 电路设计框图
2. 高频发射电路
3. 信号检测以及控制信号输出电路
五、设计经验总结
1. 天线的长度
理论和实践证明,当天线的长度为无线电信号波长的1/4时,天线的发射和接收转换效率最
高。
因此,天线的长度将根据所发射和接收信号的频率即波长来决定。
只要知道对应发射和接收的中心频率就可以用下面的公式算出对应的无线电信号的波长,再将算出的波长除以4就是对应的最佳天线长度。
频率与波长的换算公式为:波长=30万公里/频率
=300000000米/频率(得到的单位为米)) 2. PCB注意事项
天线板背面不能铺铜。
天线的走线中加上过孔增加阻抗。
注意器件布局,应当远离高频三极管和天线。
3. 距离调节电阻选择
距离调节电阻即为放大倍数的调节,该电阻的大小应该根据你天线实际输出信号大小而定,需要经过大量测试来判定你天线板信号的大小好坏,一般正常的信号在0.5v左右(天线长短粗细决定其质量)。
