实验09-平面控制测量(图根闭合导线测量)
姓名:班级:学号(短号):
实验九平面控制测量(图根闭合导线测量)
一、实验目的
1、掌握全站仪测距测角作业方法。
2、掌握闭合导线外业布设和闭合导线测量的条件。
3、掌握平面控制闭合导线测量的内业计算和成果处理。
二、实训设备及器件:全站仪、三脚架、棱镜、油漆、2H铅笔、记录本及计算器。
三、课时安排:4学时
四、实验步骤及要求
1、外业布设
(1)踏勘选点(根据实际情况和实训时间选择5-10个点,并做好标记)
相邻导线点间应相互通视,导线点应选在土质坚实处,便于保存标志和安置仪器,导线点周围要视野开阔,便于测图。
导线的边长不宜过长,特别是钢尺量距,相邻边长比一般不超过1/3,点位要有足够的密度,分布较均匀,以便控制整个测区。

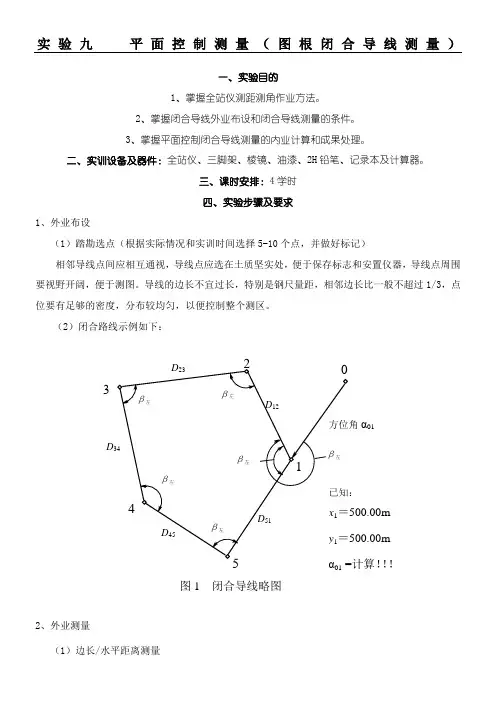

(2)闭合路线示例如下:
3
α01
D
500.00m
500.00m
α01 =计算!!!
图1 闭合导线略图
2、外业测量
(1)边长/水平距离测量
光电测距仪测量:图根导线边长可采用单向观测,一站施测的测回数为一测回即可。
(2)角度测量
采用全站仪测角,注意测量左角与右角的差异,一站施测的测回数为一测回即可。
3、内业计算
㈠ 角度闭合差的计算与角度值改正
(1)计算角度闭合差:n 边形闭合导线内角和的理论值如下:
︒⨯-=∑180)2(th n β ;式中 n ——导线边数或转折角数。
理论上,实测的内角之和∑m β-∑th β= 0,由于观测水平角不可避免地含有误差,致使f β = ∑m β-∑th β ≠ 0,称f β为角度闭合差,即
︒⨯--=-=∑∑∑180)2(th n f m m ββββ ,限差要求βf ≤
n f 06p ''±=β
(2)计算水平角改正数:如角度闭合差不超过角度闭合差的容许值,则将角度闭合差反符号平均分配到各观测水平角中,也就是每个水平角加相同的改正数v β,v β的计算公式为:
n f v β
β-
=,则改正后的水平角βi 改等于所测水平角加上水平角改正数,即
βββv i i +=改
(4)推算各边的坐标方位角:根据起始边的已知坐标方位角及改正后的水平角,计算公式如下:
测量方向为1
2
3,起始方向1
2通过已知的0点和1点计算方位角α01,通过
α01计算有α12 = α01 + β左 ± 180°,则有α23 = α12 + β左 ± 180°,多点测量可依次类推。
测量中若是右角,β左也可用β右代替。
㈡ 坐标增量的计算及其闭合差的改正
(1)计算坐标增量:根据已推算出的导线各边的坐标方位角和相应边的边长,如导线边1
2的坐标增量计算如下:
30
.1830042335cos m 60.201cos 121212+='''︒⨯==∆αD x 92
.830042335sin m 60.201sin 121212-='''︒⨯==∆αD y
(2)计算坐标增量闭合差:闭合导线,x 坐标增量代数和m x ∆∑和y 坐标增量代数和
m y ∆∑,理论值均应为零,实际测量应有误差,因此称⎬
⎫∆=∆=∑∑m
y m x y W x W 为x 坐标增量闭合差,
称⎭⎬
⎫
∆=∆=∑∑m y m x y W x W 为y 坐标增量闭合差。
而把
W D =
2
2y
x W W + 称为导线全长闭合差。
计算导线
相对闭合差D
D W D
D W K ∑∑==
1
来衡量导线测量的限差要求,图根导线测量的K ≤1/2000。
(3)计算坐标增量改正数:把坐标增量闭合差W x 、W y 反号,并按与边长成正比的原则,分配到各边对应的x 、y 坐标增量中去。
以v xi 、v yi 分别表示第i 边的x 、y 坐标增量改正数,即
⎪⎪⎭⎪⎪
⎬⎫
⋅-=⋅-=∑∑i y
yi
i x xi D D W v D D
W v 如:m 05.0m 60.201m 80.1137m 30.012
12+=⨯--=-=∑D D W v x x ,0
m 60.201m
80.1137m 09.01212+=⨯--=-=∑D D W v y y 用同样的方法,计算出其它各导线边的x 、y 坐标增量改正数。
(4)计算改正后的坐标增量:各边坐标增量计算值加上相应的改正数,即得各边的改正后的坐标增量。
⎭⎬⎫
+∆=∆+∆=∆yi i i xi i i v y y v x x 改改 如:35.183m 05.0m 30.183121212+=++=+∆=∆x v x x 改,m 92.8312
1212-=+∆=∆y v y y 改 用同样的方法,计算出其它各导线边的改正后坐标增量。
㈢ 计算各导线点的坐标
根据起始点1的已知坐标和改正后各导线边的坐标增量,按下式依次推算出各导线点的坐标:
⎭
⎬
⎫∆+=∆+=----改改1111i i i i i i y y y x x x
4、计算校核记录如下:
五、测量成果记录。
