图根平面控制测量重要知识点总结、图示图根平面控制测量一、控制测量的概念所谓控制测量,就是在测区范围内布设少数点,称为控制点,将控制点连成网状,称为控制网,用高精度的仪器和方法测定控制点的平面位置和高程,测定平面位置的工作称为平面控制测量,测定高程的工作称为高程测量,合称为控制测量。

图根平面控制测量的基本计算二、直线定向1、概念确定一条直线与标准方向线之间的北夹角关系的工作叫直线定向。

B2、方位角从标准方向线的北端起,顺时针转到某直线的水平角叫方位角,角值0°~360°。

通常用α表示。

3、标准方向1)真北方向即真子午线北端方向,可认为是北极星方向。

2)磁北方向即磁子午线北端方向,是罗盘指北针所指方向。

3)坐标北方向坐标纵轴北端方向,即央子午线方向。

4)三种方位角真方位角、磁方位角、坐标方位角。

4、三种方位角之间的关系1)真方位角与磁方位角之间的关系真北与磁北之间的夹角叫磁偏角,用δ表示,以真北为准,磁北偏向真北以东,称为东偏,δ取+号,反之取-号。

α真=α磁+δ B2)真方位角与坐标方位角之间的关系真北方向与坐标北(x轴)方向之间的夹角叫子午线收敛角,用γ表示,以真北为准, x轴方向偏向真北以东,γ为正,以西γ为负。

北半球,γ与y真北 Bɑ=ɑ+ϒ真A3)坐标方位角与磁方位角之间的关系α真=α+γα=α真-γ =α磁+δ-γ = α磁+(δ-γ)= α磁+ΔΔ叫磁坐偏角。

5、坐标方位角的特性 X同一直线上各点的坐标方位角相等。

NW NE 正反坐标方位角相差180°。

Y αBA =αAB ± 180° (大于180˚—;小于180˚+) SW SE 6、象限角从标准方向线的北端或南端起,顺时针或逆时针方向转到某直线的锐角叫象限角,用R 表示,应注明象限名称。

三、坐标正算、反算 1、坐标正算公式坐标增量: 坐标: 2、坐标反算计算公式四、方位角推算⎭⎬⎫=∆=∆AB AB AB AB AB AB D y D x ααsin cos ⎭⎬⎫∆+=∆+=AB A B AB A B y y y x x x ()()⎪⎪⎭⎪⎪⎬⎫-=-=-+-=--=AB A B AB A B A B A B AB AB AB ABy y x x y y x x D x x y y αααsin cos arctan21、左观测角与右观测角2、左观测角推算公式αBC =αAB +β左-180° αBC =αAB +β左±180°3、右观测角推算公式αBC =αAB - β右± 1804、总结:五、三角形边长计算公式︒±-+=180右左后前ββαα1、正弦公式编号:推算边a ,已知边b ,间隔边c ,角A 、B 、C 。

图根控制测量图根控制测量分为图根平面控制测量和高程控制测量，图根平面控制测量采用图根导线形式，高程控制测量采用四等水准测量。

因此，图根控制测量实习任务包括图根导线测量和四等水准测量。

图根控制测量实习时间为1个周，一个大组内两个小组协商好，一个小组进行导线测量，另外一个则进行四等水准测量，完成任务后（2～3天），交换仪器。

一图根导线测量（一）使用的设备全站仪、棱镜、目标三角架、水平角记录手薄，计算器，铅笔或碳素笔。

（二）图根导线技术要求表2 导线测量技术要求等级导线长度（km）平均边长(km)测角中误差(″)测回数角度闭合差(″)导线全长相对闭合差DJ6 DJ2图根≤1.0M≤1.5倍测图最大视距20 1±40n（首级）±60n（一般）1/2 000注：表中n为测角个数；M为测图比例尺分母。

（三）图根导线略图及已知点1．线路1（路桥1）共9个点，成一附合导线，其中36、37、43、44为已知点。

图1 线路12.线路2（路桥2）共9个点，成一附合导线，其中43、44、49、E17为已知点。

图2 线路2（四）图根导线外业工作外业工作包括选择导线点、测量导线各边长度、测量各转折角、定向测量工作。

○1选择导线点，已有，此项工作无需再做。

○2测量导线转折角 由于导线转折角都是单角，因此采用测回法测量（注意：瞄准时要瞄准目标三脚架标签的底部）。

记录清晰、齐全；字码工整；计算准确；绝不能有涂改现象，记错划掉在旁边写上正确的读数或计算数据。

表1 记录表格注意事项：A.若测左角都测左角，测右角就都测右角；B.全站仪水平方向值读数设为HR ；C.测回法测角，上下半测回差限差为36″，若超限，检查对中、整平情况，重新观测，直至符合限差规定。

测站盘位 目 标读数 半测回角值 一测回角值O左A 0 01 12 57 17 3657 17 42B 57 18 48 右A 180 01 06 57 17 48B237 18 54D.每个角观测两个测回，测回差为24″。

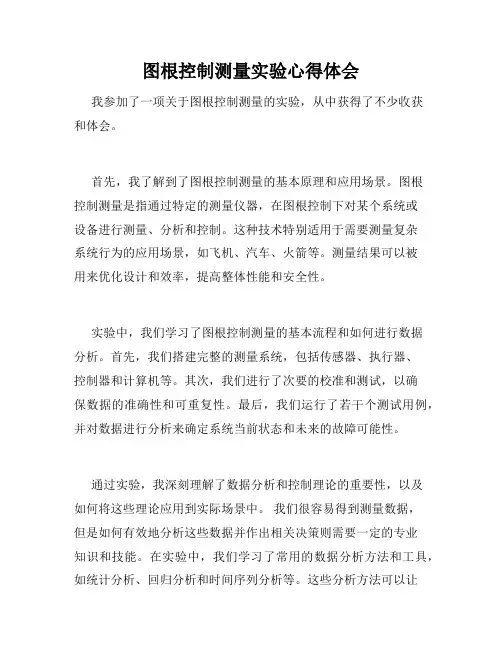

图根控制测量实验心得体会我参加了一项关于图根控制测量的实验，从中获得了不少收获和体会。

首先，我了解到了图根控制测量的基本原理和应用场景。

图根控制测量是指通过特定的测量仪器，在图根控制下对某个系统或设备进行测量、分析和控制。

这种技术特别适用于需要测量复杂系统行为的应用场景，如飞机、汽车、火箭等。

测量结果可以被用来优化设计和效率，提高整体性能和安全性。

实验中，我们学习了图根控制测量的基本流程和如何进行数据分析。

首先，我们搭建完整的测量系统，包括传感器、执行器、控制器和计算机等。

其次，我们进行了次要的校准和测试，以确保数据的准确性和可重复性。

最后，我们运行了若干个测试用例，并对数据进行分析来确定系统当前状态和未来的故障可能性。

通过实验，我深刻理解了数据分析和控制理论的重要性，以及如何将这些理论应用到实际场景中。

我们很容易得到测量数据，但是如何有效地分析这些数据并作出相关决策则需要一定的专业知识和技能。

在实验中，我们学习了常用的数据分析方法和工具，如统计分析、回归分析和时间序列分析等。

这些分析方法可以让我们将数据转化为信息，从而更好地理解系统行为和确定下一步的控制策略。

此外，实验还让我认识到了团队合作的重要性。

图根控制测量是一项复杂的任务，需要多个专业人员在不同领域协同工作。

在实验中，我们形成了一个紧密的团队，大家互相协作，共同解决问题。

在这个过程中，我们相互学习，相互鼓励，相互支持，达到了更好的结果。

总的来说，参加图根控制测量实验是一次独特的经历，对我的学习和职业发展都有很大的帮助。

通过实验，我学会了如何应用理论知识解决实际问题，掌握了数据分析和控制方法，培养了团队合作精神和协调能力。

相信这些经验和技能在我未来的职业生涯中会给我带来更多的机遇和成长。

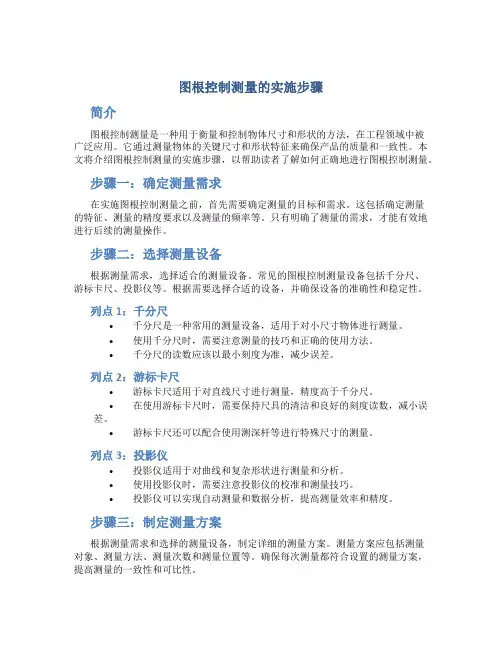

图根控制测量的实施步骤简介图根控制测量是一种用于衡量和控制物体尺寸和形状的方法，在工程领域中被广泛应用。

它通过测量物体的关键尺寸和形状特征来确保产品的质量和一致性。

本文将介绍图根控制测量的实施步骤，以帮助读者了解如何正确地进行图根控制测量。

步骤一：确定测量需求在实施图根控制测量之前，首先需要确定测量的目标和需求。

这包括确定测量的特征、测量的精度要求以及测量的频率等。

只有明确了测量的需求，才能有效地进行后续的测量操作。

步骤二：选择测量设备根据测量需求，选择适合的测量设备。

常见的图根控制测量设备包括千分尺、游标卡尺、投影仪等。

根据需要选择合适的设备，并确保设备的准确性和稳定性。

列点1：千分尺•千分尺是一种常用的测量设备，适用于对小尺寸物体进行测量。

•使用千分尺时，需要注意测量的技巧和正确的使用方法。

•千分尺的读数应该以最小刻度为准，减少误差。

列点2：游标卡尺•游标卡尺适用于对直线尺寸进行测量，精度高于千分尺。

•在使用游标卡尺时，需要保持尺具的清洁和良好的刻度读数，减小误差。

•游标卡尺还可以配合使用测深杆等进行特殊尺寸的测量。

列点3：投影仪•投影仪适用于对曲线和复杂形状进行测量和分析。

•使用投影仪时，需要注意投影仪的校准和测量技巧。

•投影仪可以实现自动测量和数据分析，提高测量效率和精度。

步骤三：制定测量方案根据测量需求和选择的测量设备，制定详细的测量方案。

测量方案应包括测量对象、测量方法、测量次数和测量位置等。

确保每次测量都符合设置的测量方案，提高测量的一致性和可比性。

列点1：测量对象•测量对象应包括具体的尺寸和形状特征。

•确定测量对象有助于准确地选择测量设备和制定测量方案。

列点2：测量方法•不同的测量对象可以采用不同的测量方法。

•根据测量对象的特点，选择合适的测量方法，例如直接测量、对比测量、投影测量等。

列点3：测量次数和位置•确定测量的次数和位置，以确保测量的可重复性和可比性。

•测量次数和位置应根据实际需要进行合理的规划和设置。

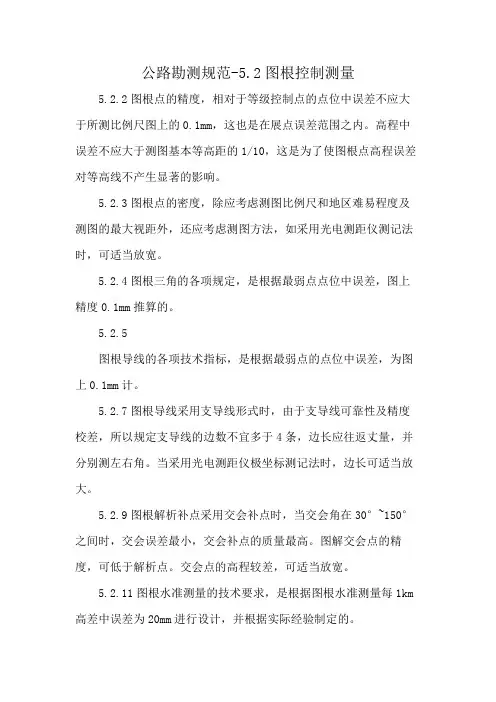

公路勘测规范-5.2图根控制测量
5.2.2图根点的精度，相对于等级控制点的点位中误差不应大于所测比例尺图上的0.1mm，这也是在展点误差范围之内。

高程中误差不应大于测图基本等高距的1/10，这是为了使图根点高程误差对等高线不产生显著的影响。

5.2.3图根点的密度，除应考虑测图比例尺和地区难易程度及测图的最大视距外，还应考虑测图方法，如采用光电测距仪测记法时，可适当放宽。

5.2.4图根三角的各项规定，是根据最弱点点位中误差，图上精度0.1mm推算的。

5.2.5
图根导线的各项技术指标，是根据最弱点的点位中误差，为图上0.1mm计。

5.2.7图根导线采用支导线形式时，由于支导线可靠性及精度校差，所以规定支导线的边数不宜多于4条，边长应往返丈量，并分别测左右角。

当采用光电测距仪极坐标测记法时，边长可适当放大。

5.2.9图根解析补点采用交会补点时，当交会角在30°~150°之间时，交会误差最小，交会补点的质量最高。

图解交会点的精度，可低于解析点。

交会点的高程较差，可适当放宽。

5.2.11图根水准测量的技术要求，是根据图根水准测量每1km 高差中误差为20mm进行设计，并根据实际经验制定的。

5.2.12光电测距三角高程图根测量，其精度相当于40√Lmm。

5.2.13
图根经纬仪三角高程测量的技术指标，是按边长小于0.5km，对向观测高差较差小于0.2m，附合或闭合差为等高距的1/10考虑的。

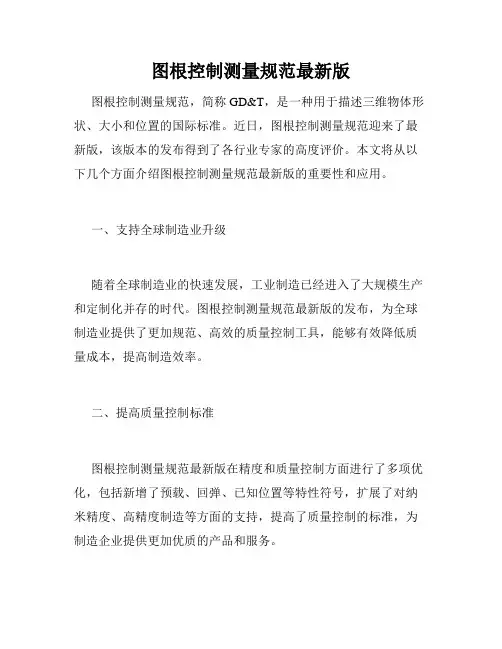

图根控制测量规范最新版
