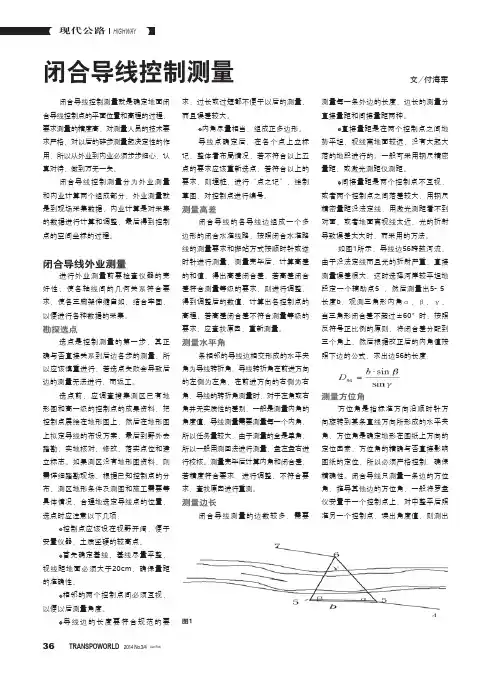

TRANSPOWORLD 2014 No.3/4(Jan/Feb)36HIGHWAY现代公路闭合导线控制测量就是确定地面闭合导线控制点的平面位置和高程的过程,要求测量的精度高,对测量人员的技术要求严格,对以后的碎步测量起决定性的作用,所以从外业到内业必须步步细心,认真对待,做到万无一失。
闭合导线控制测量分为外业测量和内业计算两个组成部分,外业测量就是到现场采集数据,内业计算是对采集的数据进行计算和调整,最后得到控制点的空间坐标的过程。
闭合导线外业测量进行外业测量前要检查仪器的完好性,使各轴线间的几何关系符合要求,使各三脚架伸缩自如,结合牢固,以便进行各种数据的采集。
勘探选点选点是控制测量的第一步,其正确与否直接关系到后边各步的测量,所以应该慎重进行,若选点失败会导致后边的测量无法进行,而返工。
选点前,应调查搜集测区已有地形图和高一级的控制点的成果资料,把控制点展绘在地形图上,然后在地形图上拟定导线的布设方案,最后到野外去踏勘,实地核对、修改、落实点位和建立标志。
如果测区没有地形图资料,则需详细踏勘现场,根据已知控制点的分布、测区地形条件及测图和施工需要等具体情况,合理地选定导线点的位置,选点时应注意以下几项:安置仪器,土质坚硬的较高点。
视线距地面必须大于20cm ,确保量距的准确性。
以便以后测量角度。
求,过长或过短都不便于以后的测量,而且误差较大。
导线点确定后,在各个点上立标记,整体看布局情况,若不符合以上五点的要求应该重新选点,若符合以上的要求,则埋桩,进行“点之记”,绘制草图,对控制点进行编号。
测量高差闭合导线的各导线边组成一个多边形的闭合水准线路,按照闭合水准路线的测量要求和搬站方式按顺时针或逆时针进行测量,测量完毕后,计算高差的和值,得出高差闭合差,若高差闭合差符合测量等级的要求,则进行调整,得到调整后的数值,计算出各控制点的高程;若高差闭合差不符合测量等级的要求,应查找原因,重新测量。
闭合导线测量方法闭合导线测量是电气工程中常用的一种测量方法,它可以用来测量导线的电阻和电流。
在电气系统中,导线的电阻是一个重要的参数,它直接影响着系统的电气性能。
因此,正确的闭合导线测量方法对于保证系统的正常运行具有重要意义。
本文将介绍闭合导线测量的方法和步骤,并对一些常见的测量误差进行分析和解决。
首先,进行闭合导线测量之前,需要准备好相应的测量工具和设备。
通常情况下,我们需要使用万用表、导线夹和导线连接器等工具。
在使用这些工具之前,需要确保它们的正常工作状态,以免对测量结果产生影响。
接下来,我们来介绍闭合导线测量的具体步骤。
首先,将导线夹分别夹在待测导线的两端,确保夹紧并良好接触。
然后,将导线连接器连接到导线夹上,并将另一端连接到万用表上。
在进行测量之前,需要先将万用表调整到适当的测量范围,并确保万用表的测量引线没有接触到其他导线或金属物体上,以免产生误差。
在进行闭合导线测量时,需要注意一些常见的误差和干扰因素。
例如,导线连接不良、测量引线接触不良、外界电磁干扰等都会对测量结果产生影响。
因此,在进行测量时,需要尽量减小这些误差和干扰因素的影响。
可以采取一些措施,如加强导线连接、使用屏蔽导线、在测量时保持环境安静等。
在测量完成后,需要对测量结果进行分析和处理。
如果发现测量结果与预期不符,需要及时进行排查和处理。
可以通过检查导线连接、更换测量引线、调整测量范围等方式来解决测量误差。
同时,还可以对测量结果进行校正和修正,以提高测量的准确性和可靠性。
总之,闭合导线测量是电气工程中常用的一种测量方法,它对于保证系统的正常运行具有重要意义。
正确的闭合导线测量方法和步骤可以帮助我们准确地测量导线的电阻和电流,从而保证系统的电气性能。
在进行闭合导线测量时,需要注意一些常见的误差和干扰因素,并及时对测量结果进行分析和处理。
希望本文的介绍能够对大家有所帮助,谢谢阅读!。
4实验九 平面控制测量(图根闭合导线测量)一、实验目的1、掌握全站仪测距测角作业方法。
2、掌握闭合导线外业布设和闭合导线测量的条件。
3、掌握平面控制闭合导线测量的内业计算和成果处理。
二、实训设备及器件:全站仪、三脚架、棱镜、油漆、2H 铅笔、记录本及计算器。
三、课时安排:4学时 四、实验步骤及要求1、外业布设(1) 踏勘选点(根据实际情况和实训时间选择 5-10个点,并做好标记)相邻导线点间应相互通视,导线点应选在土质坚实处,便于保存标志和安置仪器,导 线点周围要视野开阔,便于测图。
导线的边长不宜过长,特别是钢尺量距,相邻边长比一 般不超过1/3,点位要有足够的密度,分布较均匀,以便控制整个测区。
(2) 闭合路线示例如下:D12方位角a 01B 左已知:X 1 = 500.00mD 345图1闭合导线略图屮=500.00ma 01=计2、外业测量(1)边长/水平距离测量光电测距仪测量:图根导线边长可采用单向观测,一站施测的测回数为一测回即可。
(2)角度测量采用全站仪测角,注意测量左角与右角的差异,一站施测的测回数为一测回即可。
3、内业计算㈠角度闭合差的计算与角度值改正(1)计算角度闭合差:n边形闭合导线内角和的理论值如下:th (n 2)促0 ;式中n——导线边数或转折角数。
理论上,实测的内角之和m- th = 0,由于观测水平角不可避免地含有误差,致使f m- th工0,称f B为角度闭合差,即f m th m (n 2) 180限差!^要求p f w 6 07 n(2)计算水平角改正数:如角度闭合差不超过角度闭合差的容许值,则将角度闭合差反符号平均分配到各观测水平角中,也就是每个水平角加相同的改正数V B, V B的计算公f式为:v=,则改正后的水平角 X改等于所测水平角加上水平角改正数,即(4)推算各边的坐标方位角:根据起始边的已知坐标方位角及改正后的水平角,计算公式如下:测量方向为1^2—3,起始方向1 — 2通过已知的0点和1点计算方位角a 01,通过a 01计算有a 12 = a 01 + B左土180 °,则有a 23 = a 12 + B左± 180 °,多点测量可依次类推。
精心整理闭合导线测量方案一.闭合导线示意图如下E02北1.1现场E02、E04、I03,为设计院给出的三个已知点,根据施工现场的地形及其他有关条件,在升压站征地线外做闭合导线,示意图中A 、B 、C 、D 为一级水准点。
1.2闭合导线测量的内容:1)根据现场条件布置A 、B 、C 、D 控制点,要求控制点之间要通视。
2)使用全站仪测距,从而得到3A 、AB 、CD 、D3的距离。
3)使用测回法分别测得闭合导线的内角。
4)将测得内角、距离数据填入平差表进行平差(具体见附表1、附件2) 5)根据相关规范核对误差值是否在允许范围内。
1.3导线平差步骤:1)计算E04、I03的方位角,并记录在附件2中。
2)角度闭合差的计算与调整✍计算闭合差:✍计算限差:✍若在限差内,则按平均分配原则,计算改正数:④计算改正后新的角值: 3)按新的角值,推算各边坐标方位角; 表示在前进方向上,前面这条边的方位角,则表示后面那条边的方位角。
4)按坐标正算公式,计算各边坐标增量 ΔX AB =D AB ;ΔY AB =D AB故:X B =X A +ΔX AB =X A +D AB *cos αAB Y B =Y A +ΔY AB =Y A +D AB *sin αAB 5)坐标增量闭合差的计算与调整✍计算坐标增量闭合差。
有:导线全长相对闭合差:180±+=左后前βαα分配坐标增量闭合差当允ββf f <时,则将x f 、y f 以相反符号,按边长成正比分配到各坐标增量上去。
并计算改正后的坐标增量。
6)坐标计算根据起始点的已知坐标和经改正的新的坐标增量,来依次计算各导线点的坐标。
7)闭合导线平差详见附件2附件1:测回法水平角观测记录表格测站目标竖盘 位置水平度盘读数 半测回角值(24) 一测回平均角值(24) °′″°′″°′″34左 0D 4 右180 D 3D 左A D 右180 A A3 左B 3 右180 B BA 左C A 右180 C CB 左D B 右180 D DC 左A C 右180A附表2:。
实验九平面控制测量(图根闭合导线测量)
一、实验目的
1、掌握全站仪测距测角作业方法。
2、掌握闭合导线外业布设和闭合导线测量的条件。
3、掌握平面控制闭合导线测量的内业计算和成果处理。
二、实训设备及器件:全站仪、三脚架、棱镜、油漆、2H铅笔、记录本及计算器。
三、课时安排:4学时
四、实验步骤及要求
1、外业布设
(1)踏勘选点(根据实际情况和实训时间选择5-10个点,并做好标记)
相邻导线点间应相互通视,导线点应选在土质坚实处,便于保存标志和安置仪器,导线点周围要视野开阔,便于测图。
导线的边长不宜过长,特别是钢尺量距,相邻边长比一般不超过1/3,点位要有足够的密度,分布较均匀,以便控制整个测区。
(2)闭合路线示例如下:
3
α01
D
α01=计
图1 闭合导线略图
2、外业测量
(1)边长/水平距离测量
光电测距仪测量:图根导线边长可采用单向观测,一站施测的测回数为一测回即可。
(2)角度测量
采用全站仪测角,注意测量左角与右角的差异,一站施测的测回数为一测回即可。
3、内业计算
㈠ 角度闭合差的计算与角度值改正
(1)计算角度闭合差:n 边形闭合导线内角和的理论值如下:
︒⨯-=∑180)2(th n β ;式中 n ——导线边数或转折角数。
理论上,实测的内角之和∑m β-∑th β= 0,由于观测水平角不可避免地含有误差,致使f β = ∑m β-∑th β ≠ 0,称f β为角度闭合差,即
︒⨯--=-=∑∑∑180)2(th n f m m ββββ ,限差要求βf ≤
n f 06p ''±=β
(2)计算水平角改正数:如角度闭合差不超过角度闭合差的容许值,则将角度闭合差反符号平均分配到各观测水平角中,也就是每个水平角加相同的改正数v β,v β的计算公式为:n f v β
β-
=,
则改正后的水平角βi 改等于所测水平角加上水平角改正数,即
(4)推算各边的坐标方位角:根据起始边的已知坐标方位角及改正后的水平角,计算公式如下:
测量方向为1
2
3,起始方向1
2通过已知的0点和1点计算方位角α01,
通过α01计算有α12 = α01 + β左 ± 180°,则有α23 = α12 + β左 ± 180°,多点测量可依次类推。
测量中若是右角,β左也可用β右代替。
㈡ 坐标增量的计算及其闭合差的改正
(1)计算坐标增量:根据已推算出的导线各边的坐标方位角和相应边的边长,如导线边1
2的坐标增量计算如下:
(2)计算坐标增量闭合差:闭合导线,x 坐标增量代数和m x ∆∑和y 坐标增量代数
和m y ∆∑,理论值均应为零,实际测量应有误差,因此称⎬
⎫∆=∆=∑∑m
y m x y W x W 为x 坐标增量闭合
差,称⎭⎬⎫
∆=∆=∑∑m y m x y W x W 为y 坐标增量闭合差。
而把W D = 2
2y
x W W + 称为导线全长闭合差。
计
算导线相对闭合差D
D W D
D W K ∑∑==
1
来衡量导线测量的限差要求,图根导线测量的K ≤
1/2000。
(3)计算坐标增量改正数:把坐标增量闭合差W x 、W y 反号,并按与边长成正比的原则,分配到各边对应的x 、y 坐标增量中去。
以v xi 、v yi 分别表示第i 边的x 、y 坐标增量改正数,即
⎪⎪⎭⎪⎪
⎬⎫
⋅-=⋅-=∑∑i y
yi
i x xi D D W v D D
W v 如:m 05.0m 60.201m 80.1137m 30.012
12+=⨯--=-=∑D D W v x x ,0
.0m 60.201m 80.1137m 09.01212+=⨯--=-=∑D D W v y y
用同样的方法,计算出其它各导线边的x 、y 坐标增量改正数。
(4)计算改正后的坐标增量:各边坐标增量计算值加上相应的改正数,即得各边的改正后的坐标增量。
⎭⎬⎫
+∆=∆+∆=∆yi i i xi i i v y y v x x 改改 如:
35.183m 05.0m 30.183121212+=++=+∆=∆x v x x 改,m 92.8312
1212-=+∆=∆y v y y 改 用同样的方法,计算出其它各导线边的改正后坐标增量。
㈢ 计算各导线点的坐标
根据起始点1的已知坐标和改正后各导线边的坐标增量,按下式依次推算出各导线点的坐标: 4、计算校核记录如下:
五、测量成果记录。
