CST微波工作室学习笔记（3）六、边界条件和背景材料为什么要设置边界条件：•使用计算机来进行电磁计算或电磁仿真分析，都是只能处理有限空间内的电磁问题•在CST微波工作室中，通过设置适当的边界条件，实现把电磁问题设定于有限空间内背景概念：•用户创建的结构模型区域以外的空间背景材料•指用户所创建模型的外侧的填充材质背景材料设置•Modeling > Materials > Background•常用材质：PEC（理想导体）、Nomal（空气或真空）、Anisotropic（各向异性）、Lossy Metal（有耗导体）边界条件设置•Simulation > Setting > Boundaries边界条件类型1. Electric（电边界）•等效于理想导体（PEC），电场垂直于边界表面•当背景材料设置为理想导体时，自动设置为电边界•2. Magnetic（磁边界）•边界条件上的电场方向与表面相切，磁场垂直于边界表面•-实际上不存在理想磁边界，只是理论上的约束条件•3. Open(PML)（开放边界）•相当于理想匹配层(PML)，电磁波几乎无反射通过该边界•可用于等效自由空间情况4. Open(add space)•与 Open 边界条件相同，边界表面设置与模型有一定的距离，主要是用于远区场的计算•用于天线、RCS等辐射/散射问题的仿真分析5. Periodic（周期性边界条件）•用于阵列天线、FSS等周期性结构的仿真分析•成对出现、需要设置相位差6. Counducting wall（有耗导体边界条件）•良导体/非理想导体边界条件，等效于有耗导体，电场垂直边界表面•当背景材料设置为有耗导体(lossy metal)，自动设置为有耗导体边界•7. Unit Cell（用于周期性问题求解的边界条件）•类似周期边界条件、用于周期性结构的仿真分析•只能用于通用频域求解器8. Symmetry Planes（设置对称面的边界条件）•应用对称边界构造结构时仅构造一部分，减小结构尺寸和设计复杂性、缩短计算时间•有电壁对称面、磁壁对称面两种类型•电场垂直对称面且对称，选择电壁对称面•磁场垂直对称面且对称，选择磁壁对称面••七、端口和激励详解•激励•指在进行仿真分析时需要提供的激励信号源•在CST微波工作室中，提供了多种不同类型的激励源，用于分析不同类型问题•在运行仿真分析之前，至少要设置一个激励源作为结构的输入信号激励•激励类型•- 端口激励(Port)：可以分析给出的S参数、也可分析给出场分布•——离散端口（Discrete Ports）•——波导端口（Waveguide Ports）•- 场源激励(Field Source)：只能分析给出场分布•——平面波激励（Plane Waves）•——远区场激励（Farfield Sources）•——近区场激励（Nearfield Sources）••负载——集总元件(Lumped Element)••1.波导端口——Waveguide Ports•什么是波导端口•模拟一段连接在结构模型上的无限长的波导，因为波导端口模式匹配良好，几乎能全部吸收结构模型内传输过来的电磁波，从而达到很高的仿真精度•波导端口默认的输入激励信号功率是1W•设置操作和端口对话框•General：设置端口的名称等•Position：设置端口的位置坐标•Reference plane：设置端口位于模型外部或内部位置••应用范围•波导结构模型•同轴线结构模型•微带线/带状线/共面波导等传输线结构模型•2.离散端口——Discrete Ports•什么是离散端口•离散端口是由具有内阻的电流源组成，设置于结构模型内部•定义更简单，只需要定义域结构相连的两个管脚即可•端口的电长度最好小于1/10个波长，否则仿真结果相差大•离散端口设置•离散棱边端口（选中两个端口表面进行设置）•离散表面端口（选中两个棱边进行设置）•Properties：设置激励源类型、端口名称、内阻等•Location：设置端口的坐标••3.平面波激励——Plane Waves•模拟从无限远处发射过来的电磁波激励，主要用于RCS一类的散射问题的分析•只分析远区场，不计算S参数•需要设置开放边界条件（Open）••4.远区场激励——Farfield Sources•把在其他微波工作室分析出的远区场导入到另一个微波工作室中用作激励源•5.近区场激励——Nearfield Sources•把在其他微波工作室分析出的近区场导入到另一个微波工作室中用作激励源•波导端口平面设置•波导结构••同轴线结构••微带线•端口需要足够大以覆盖准TEM模的重要部分••另一方面，端口又不能太大，会激发高次模••如果激发高次模，造成时域求解器能力衰减十分缓慢，频谱结果会看到非常多的毛刺•分析完成后，查看端口处的场分布，确认端口大小是后合适••共面线/共面波导•不接地共面线和接地共面线••模式数••负载——Lumped Element•Type：电阻、电感、电容串联；电阻、电感、电容并联；二极管等；•R：电阻大小•L：电感大小•C：电容大小•Location：定义各器件所在坐标••八、求解器详解•- 求解器的分类•Time Domain Solver——时域求解器•Frequency Domain Solver——频域求解器•Eigenmode Solver——本征模求解器•Integral Equation Solver——积分方程求解器•Asymptomatic Solver——高频渐进求解器•Multilayer Solver——多层平面矩量法求解器••- 电尺寸的定义•是物体的几何尺寸除以波长，单位为波长；电尺寸小于5个波长称为电小；大于5小于50称为电中；大于50小于500称为电大；大于500称为超电大•- 计算电磁学的电磁数值算法•全波算法（精确算法）：分为时域全波和频域全波算法，直接求解麦克斯韦积分或微分方程。
CST⽹格知识Mesh view⽹格视图中的导航树:当进⼊⽹格视图时导航树就会发⽣变化.所有的结果后处理⽂件消失,取⽽代之的是⽹格控制⽂件夹.如图,在此⽂件夹⾥,所有⽤户⾃定义的固定点都列了出来,他的位置和⽅向都将影响⽹格密度.圆括号⾥是有效⽅向,⽅括号的数值表⽰与⽹格产⽣器⽆关.Expanded critical cells/areas:在物体⽹格化后,可能会出现⼀些⽹格细胞不得不全部填充为PEC.这时⼀个警告将出现在窗⼝的上⽅.Fixpoints and density pointsFixpoints:⾃动⽹格产⽣器将寻找结构内部的重要点,并在此创建固定点.如果需要,此处将⽣成⽹格结点.当⽹格视图被激活,固定点将以红点表⽰.Density control points:⾃动⽹格产⽣将通过这些控制点在特定区域加密⽹格.密度控制点以黄点表⽰.User defined fixpoints:通过创建⽤户⾃定义固定点,⽹格的产⽣将更加灵活.⽤户⾃定义的固定点可在模型的特有点上创建.它们与模型结构相关,并允许⾼级⽹格技术以全参模型进⾏控制.在想要进⾏控制的物体中,物体可通过使⽤下列⼯具设置固定点.您可以定义这些固定点的⽅向，使之更加有效。
这种操作可通过context menu 或者选择Controlling the mesh for specific structure elements:可对⼀些结构元件进⾏具体的⽹格控制数值设置.这可通过选择相关物体,选择来实现.对于⼀物体,若进⾏了具体⽹格特性设置,在⽹格视图⾥,物体将以图标显⽰,若⼦⽹格被采⽤,则以显⽰. Priorities:优先级定义着不同物体的重要性.如果⼀个物体的优先级⾼于另⼀个物体,它的⽹格需求将优于另⼀个.Maximum mesh step width:对仿真来说很要的物体,每个⽅向上的最⼤阶跃宽度可具体设置.Manual mesh generation:除了⾃动⽹格产⽣器,⼈⼯⽹格产⽣模式也是可以利⽤的.⼀旦⼈⼯⽹格操作激活.⾃动⽹格产⽣器将⾃⾏关闭.依据激活的模式,⽤户可以通过单击直线终点或圆边界来⼈⼯增添固定点.在选择适当项⽬后,新的固定点将创建在具体的位置.⽤户可通过DEL键来删除,也可在Fixpoints list 中直接操作.选好两固定点后(先选⼀点,按住Ctrl键,再选⼀点),⽤户可在Fixpoints list 对话框中增加中间固定点.Mesh Properties每波长划分的点数(Lines per wavelength): 参数Lines per wavelength 描述了场的空间采样率。
cst参数化方法【最新版2篇】篇1 目录1.CST 参数化方法概述2.CST 参数化方法的具体步骤3.CST 参数化方法在实际应用中的优势4.总结篇1正文一、CST 参数化方法概述CST（Computer Simulation Technology，计算机仿真技术）参数化方法是一种在计算机仿真过程中对模型参数进行优化的方法。
通过对模型参数的调整，可以提高仿真结果的准确性和可靠性，从而为实际工程应用提供更为精确的参考依据。
CST 参数化方法广泛应用于电磁场仿真、结构力学仿真、热力学仿真等领域。
二、CST 参数化方法的具体步骤CST 参数化方法主要包括以下几个步骤：1.确定仿真目标：根据实际工程需求，明确仿真需要解决的问题，如电磁场的分布、结构的强度等。
2.建立仿真模型：根据仿真目标，选择合适的仿真软件，并建立相应的仿真模型。
3.设定参数化模型：在仿真模型中，选取需要优化的参数，并设定合适的参数范围。
4.进行仿真实验：通过改变参数值，进行多组仿真实验，获取不同参数下的仿真结果。
5.分析结果：对比分析各组仿真结果，找出最优参数组合，以达到仿真目标。
6.应用优化结果：将优化后的参数组合应用于实际工程中，提高工程效果。
三、CST 参数化方法在实际应用中的优势1.提高仿真精度：通过对模型参数的优化，使仿真结果更加接近实际工程情况，提高仿真精度。
2.降低工程风险：通过仿真参数化方法，可以在计算机上进行大量的试验，降低实际工程中因参数选择不当而导致的风险。
3.节省时间和成本：参数化方法可以大大减少人工试验的次数，节省时间和成本。
4.易于操作和推广：参数化方法基于现有仿真软件，操作简单，易于工程师掌握和应用。
四、总结CST 参数化方法是一种在计算机仿真过程中对模型参数进行优化的有效手段，具有提高仿真精度、降低工程风险、节省时间和成本等优点。
篇2 目录1.CST 参数化方法的概述2.CST 参数化方法的实施步骤3.CST 参数化方法的优缺点分析4.CST 参数化方法的应用实例5.总结篇2正文一、CST 参数化方法的概述CST（Computer Simulation Technology）参数化方法是一种基于计算机模拟技术的工程分析方法，主要用于解决高频电磁场问题。
1 串扰测试及优化在串扰的测试中, 高的测试值（dB）优于低的测试值。
因为串扰的数值是有用信号与噪音信号之间的比值。
高的测试值意味着有用信号远远大于噪音，低的测试值意味着有用信号与噪音之间的差别不大，对于接收方来说，无法正确接收信号，造成数据包丢失的现象。
Crosstalk与频率有关，当频率的增加时，串扰值变得更低，这就需要增大铜丝直径，增加线缆的扭矩，增加十字骨架将线缆隔开，增加外护套厚度或增加屏蔽层等等各种生产工艺来解决越来越棘手的串扰问题。
2 近端串扰和远端串扰如图1所示，现实中为了测量串扰幅值，会分别测受扰线两端的噪声情况，为了区分这两个末端，把距离源端最近的一端称为“近端”，而远离源端最远的一端称为“远端”。
这两端也可以用信号传输的方向来定义，即远端是信号传输方向的“前方”，近端是信号传输方向的“后方”。

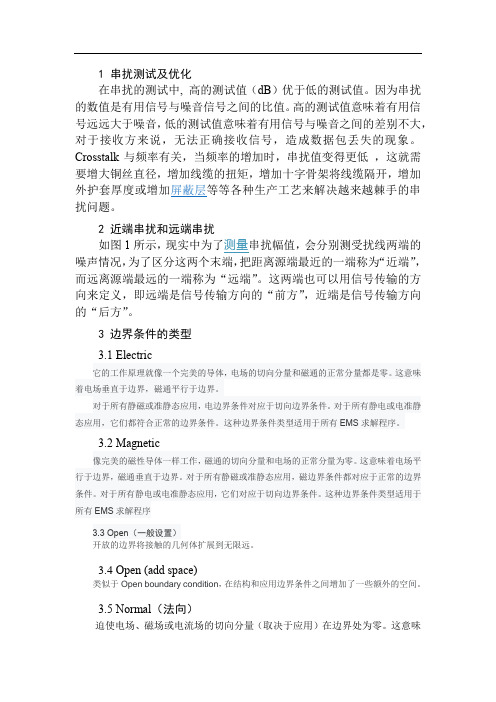

3 边界条件的类型3.1 Electric它的工作原理就像一个完美的导体，电场的切向分量和磁通的正常分量都是零。
这意味着电场垂直于边界，磁通平行于边界。
对于所有静磁或准静态应用，电边界条件对应于切向边界条件。
对于所有静电或电准静态应用，它们都符合正常的边界条件。
这种边界条件类型适用于所有EMS求解程序。
3.2 Magnetic像完美的磁性导体一样工作，磁通的切向分量和电场的正常分量为零。
这意味着电场平行于边界，磁通垂直于边界。
对于所有静磁或准静态应用，磁边界条件都对应于正常的边界条件。
对于所有静电或电准静态应用，它们对应于切向边界条件。
这种边界条件类型适用于所有EMS求解程序3.3 Open（一般设置）开放的边界将接触的几何体扩展到无限远。
3.4 Open (add space)类似于Open boundary condition，在结构和应用边界条件之间增加了一些额外的空间。
3.5 Normal（法向）迫使电场、磁场或电流场的切向分量（取决于应用）在边界处为零。
这意味着对应的场在边界上只有法向分量。
利用CST软件进行模拟仿真是一项非常复杂而又充满挑战的工作，它涉及到电磁场、射频和微波等多个领域的知识。
在本文中，我将为您详细介绍利用CST软件进行模拟仿真的大致流程，以便您能够更全面、深刻地了解这一主题。
1. 准备工作在开始使用CST软件进行模拟仿真之前，首先需要做一些准备工作。
这包括确定仿真对象的几何结构、材料特性、边界条件等。
更重要的是，需要对待仿真的电磁问题有一个清晰而准确的理解，以便在后续的建模和仿真过程中能够更加精准地进行操作。
2. 建模建模是利用CST软件进行模拟仿真的第一步。
在这一阶段，需要将仿真对象的几何结构、材料特性等信息输入到CST软件中。
这通常涉及到使用CAD软件进行建模，并将建立好的几何结构导入到CST中进行后续的处理和分析。
3. 网格划分网格划分是模拟仿真中非常关键的一步。
它决定了仿真结果的准确性和计算效率。
在CST软件中，通常会根据仿真对象的几何形状和电磁特性进行自动或手动的网格划分，以确保得到准确的仿真结果。
4. 设置仿真参数在进行模拟仿真之前，需要设置仿真所需的各种参数，包括激励信号类型、频率范围、边界条件等。
这些参数的设置将直接影响到仿真结果的准确性和适用性。
5. 运行仿真一切准备就绪之后，便可以开始运行仿真了。
在CST软件中，通常会提供多种仿真求解器以适用于不同类型的电磁问题。
根据实际情况选择合适的求解器，并进行仿真计算。
6. 分析结果当仿真计算完成之后，需要对仿真结果进行详细的分析。
这包括对电场、磁场分布、S参数、功耗等进行评估和分析，以便对仿真对象的性能进行全面的了解。
总结回顾通过以上的介绍，我们可以看到利用CST软件进行模拟仿真的过程是非常复杂而又多层次的。
它需要对电磁场、微波等多个领域的知识有着深入的理解和应用。
只有在清晰地理解了待仿真问题的性质和特点之后，才能更加准确地进行建模、网格划分、参数设置、仿真运行和结果分析。
个人观点和理解在我看来，利用CST软件进行模拟仿真是一项非常有挑战性和有趣的工作。
wwwjjjsss2007-08-21 13:55 下面看我开始接受默认设置（三个数都有是10）时出现的问题：[attachment=2529][attachment=2530]从这两幅图我们看到，因为网格太粗，端口处的内外导体没能分辨出来，所以出现了端口处被金属填充的错误提示。
可见，初始网格的划分十分重要。
希望大家能够重视！还有，开始时我还不知道是网格设置的问题，于是采用！F求解器试了下，下面是设置和结果：[attachment=2531][attachment=2532]可以看出，这结果和!T的结果一样。
所以我觉得对于我这个问题，！T和！F都可以很好地解决。
这大概是因为带宽较窄的原因。
我的问题：1、都说cst对模型的分辨率是3个网格。
我不太理解这3个网格的含义。
希望理解的人能给讲解下。
2、在设置频域求解器的时候下面那个frequency samples该怎样设置。
我那个是随便设的。
3、还有如何把两条曲线在一幅图中显示出来。
我曾看人发过类似的帖，但不详细。
请知道的人详细地说明下。
初学cst，水平有限，不对的地方请大家指教呵~limit都不变，而改变的是lines per wavelength，这就不太好解释了。
100确实太夸张了，用我机器可能就不知道要算多少天了。
我的看法是，直接进入mesh模式直观地考察网格划分来保证mesh通过所有细微结构，比如你这个例子中的同轴外导体的固定点(fix points)，只要系统不出现error就可以通过自适应加密来进一步提高精度。
从你这个例子我觉得主要还是在于同轴端口的建模，我遇到过类似的情况，系统告诉我对端口的部分太poor，我也是通过手动调整mesh properties中的参数来修正的。
另外，有人告诉我同轴端口在建模的时候无须画外导体，这个在CST自带的圆贴片阵的例子中也确实如此。
但其实我一直都画了外导体，偶而会出现上述情况。
如何更好地对同轴端口建模我也没有看到定论。
Mesh view网格视图中的导航树:当进入网格视图时导航树就会发生变化.所有的结果后处理文件消失,取而代之的是网格控制文件夹.如图,在此文件夹里,所有用户自定义的固定点都列了出来,他的位置和方向都将影响网格密度.圆括号里是有效方向,方括号的数值表示与网格产生器无关.Expanded critical cells/areas:在物体网格化后,可能会出现一些网格细胞不得不全部填充为PEC.这时一个警告将出现在窗口的上方.Fixpoints and density pointsFixpoints:自动网格产生器将寻找结构内部的重要点,并在此创建固定点.如果需要,此处将生成网格结点.当网格视图被激活,固定点将以红点表示.Density control points:自动网格产生将通过这些控制点在特定区域加密网格.密度控制点以黄点表示.User defined fixpoints:通过创建用户自定义固定点,网格的产生将更加灵活.用户自定义的固定点可在模型的特有点上创建.它们与模型结构相关,并允许高级网格技术以全参模型进行控制.在想要进行控制的物体中,物体可通过使用下列工具设置固定点.您可以定义这些固定点的方向，使之更加有效。
这种操作可通过context menu 或者选择Controlling the mesh for specific structure elements:可对一些结构元件进行具体的网格控制数值设置.这可通过选择相关物体,选择来实现.对于一物体,若进行了具体网格特性设置,在网格视图里,物体将以图标显示,若子网格被采用,则以显示.Priorities:优先级定义着不同物体的重要性.如果一个物体的优先级高于另一个物体,它的网格需求将优于另一个.Maximum mesh step width:对仿真来说很要的物体,每个方向上的最大阶跃宽度可具体设置.Manual mesh generation:除了自动网格产生器,人工网格产生模式也是可以利用的.一旦人工网格操作激活.自动网格产生器将自行关闭.依据激活的模式,用户可以通过单击直线终点或圆边界来人工增添固定点.在选择适当项目后,新的固定点将创建在具体的位置.用户可通过DEL键来删除,也可在Fixpoints list 中直接操作.选好两固定点后(先选一点,按住Ctrl键,再选一点),用户可在Fixpoints list 对话框中增加中间固定点.Mesh Properties每波长划分的点数(Lines per wavelength): 参数Lines per wavelength 描述了场的空间采样率。
将Lines per wavelength 设为10，表示对沿着某一坐标轴传播的平面波进行下少10次采样。
此时，系统会自动考虑由于材料的变化而引起的波长的改变。
所以波长除以此参数决定了最大网格步长。
结构线度上最小网格点数( Lower mesh limit ): 结构线度(即最长对角线长度)除以参数Lower mesh limit 就是最大网格步长.最大网格与最小网格之比(Mesh line ratio limit)或者最小网格步长(Smallest mesh step ): 参数Mesh line ratio limit 决定了最大和最小网格步长的比率。
由于网格线一定要经过固定点，故最小网格步长通常是由结构的局部决定的。
如果不设定最低限制，将会生成很小的网格步长，因而严重影响仿真效率。
所以，当最大网格步长一定时(此值由上述两个参数决定)，参数Mesh line rafio limit 决定了最小网格步长。
当结构的局部很小，因而生成了很密的固定点时，网格线可以不经过所有的固定点。
下图解释了参数Meshline ratio limit 的含义:该图中的dy 表示最小网格步长，而dx 表示最大网格步长。
所以，需要将参数Mesh line rafio limit 设得足够大，使得网格比率至少为dx/dy.否则，相距最少网格步长dy 两根网格线将合为一根线。
从上面的分析可以看出，必须仔细调整参数Mesh line ratio limit 的值。
该参数设得太小将不利于网格对结构局部的分辨。
另一方面，该值太大会使得网格步长太小而严重影响仿真性能。
作为参数Mesh line ratio limif 的另一个选择，最小网格步长(Smallest mesh step)的大小也可以作为全局网格设置而直接设定。
网格属性对话框还将显示统计的网格总数、最小和最大网格步长以及沿着坐标轴任一方向的网格线数。
在网格属性对话框中点击Specials 按钮，进入特殊网格属性(Special Mesh Properties ) 设置对话框，在该对话框中，可以对专家系统进行进一步的设置。
注：此对话框为网格的全局设置对话框。
对于电大尺寸，参数每波长划分的点数(Lines per wavelength)的影响非常大。
所以在进行频率设置时，最大频率不能设置得太大，否则网格数目会急剧增加。
频带宽只能缩短信号源激励的时间，却不能减少网格计算的时间，相反对于电大尺寸却大大增加了网格计算的时间。
所以建议频率设置为物体结构最大频率的1.2倍左右！Special Mesh Properties通过此对话框的一些设置来控制自动网格产生器.下面将对此设置进行解释.Equilibrate mesh创建一种从最小长度到最大长度进行平滑转变的模式,这就降低了散射,也增加了模拟场的空间平滑度。
可以减少相邻网格步长的局部比率，使得网格密度的变换更加平缓。
Use singularity model for PEC edges:根据解析模型激活PEC边缘的拐角修正。
采用特殊模型来改进对PEC以及损耗金属边缘奇异性的建模。
激活该功能，将显著降低这些边缘附近的网格密度要求，并可获得指定的精度。
PBA:PBA技术Staircase mesh: 非常经典的有限差分Staircase技术,适用与表面物体与导入物体. 我们并不提倡您将全局网格类'型( Mesh Type )设置为Staircase mesh，除非导入的CAD模型的误差使得PBA网格生成器失效。
Fixpoints at ends of straight lines:使用此选项,网格产生器会在你所画的结构种搜寻直线与网格线平行的直线边角,并在其终点创建固定点.Fixpoints at centre of elliptical lines:此选项让网格产生器在模型中搜寻任何一个圆或者椭圆边缘,若发现,则网格产生器在其原点处设置一固定点.Fixpoints at ellipse bounds for ellipse diameter larger than:此选项,在你画的结构中,网格产生器会寻找任何一个与网格面平行的椭圆获圆的边缘.如果半径小于给定的数字,那么产生器将在边缘处设置固定点.在有固定点的地方,椭圆或圆的边缘必须满足虚构的矩形边框,这些方框必须与网格线平行,并且排成一行.Fixpoints for wires:此选项使网格产生器寻找任何一个始端或终端线或离散端口,并在此设置固定点.如果使用了离散端口,此选项必须打钩,因为离散端口通常与网格相关,所以如果端口的始端和终点没有网格点,这些点会转到下一个网格结点中.Fixpoints inside shapes with less than:使用此项,是为了避免很稠密以及不规则网格,当处理大的结构或者很多细节的物体.对于这样的物体,只在物体边界产生固定点.Merge Fixpoints on thin PEC and lossy metal sheets:使用此选项,可以避免在薄金属线上隔得很近的网格线.这样可以节省仿真时间,但却与PBA 技术具有相同的精度.Generate Fixpoints for background material:在要计算区域的物质创建固定点.Refine at PEC/lossy metal edges by factor:此选项用于增加在PEC 或有耗金属边缘的取样.在这些边缘,迫使自动网格生成器以给定的因子增加网格密度.这个选择项非常 有用,因为在金属边缘上,理论上可获得电磁场的异常变化,这意味着,靠近边缘处,电磁变化很大,因此我们必须比其他地方取样更多的数据.如果固定点位于直线或椭圆线上,网格产生器又将有所不同,因为对于直线来说,两相互垂直的坐标方向的网格相互影响,而对椭圆线来说,Consider PEC/lossy metal edges along coordinate axes only:使用此选项,可减少沿着弯曲结构的网格密度. 因为需要沿着曲边加密，所以通常不需要激活该选顶。
Wa velerigth refinement 选项使得网格可以根据相应的材料属性在介质处自动加密，以满足前面介绍的Lines per wavelength 的要求。
缺省条件下，该选项处于激活状态，在处理高频算例时，一定要激活该选项。
注:此选项对网格调整非常有用,若电磁场在导体周围比较强,那么这个选项的数值应进行调整,直到导体周围的网格密度达到自己满意的程度.Convert geometry data after meshing:当矩阵设置好后,为后处理准备好几何数据. Use TST cells:激活TST(薄导体网格划分技术)技术.Use subbgridding:激活MSS(多层子网技术).Always exclude PEC regions:对于PEC 区域不与画网格.Fill limit:此选项是指一个网格里填充PEC 的百分比体积.每一个网格区域填充的PEC 超过此比例就被认为是完全填充.设置这个选项的原因是具有很少的非PEC 部分的网格会引起仿真结果的不稳定性,这种情况应该降低此百分比,以得到比较稳定的结果.Point accuracy level:定义精确度以区别模型中的两点.使用默认的0%可以快速二准备建立矩阵.当在网格化的过程中遇到问题时可增加其精确度.100%的精确度意味着使用内建CAD 核心的最高的准确度,但会降低矩阵建立的速度.Defaults:将所有设置还原为默认数值.Mesh properties for selected shapes当进行完全局网格参数的设置后，，考虑到对仿真时间和内存需求的限制。
您可以对网格的分布密度进行局部设置，这样网格的分布将更加有效。
网格类型：每个物体的结构类型描述都不相同。
缺省条件下，采用的是全局设置，special 对话框(通常PBA)中进行选择。
对于导入的残缺数据，如果修复算法(healing algorithm)失效，或者是很大很复杂的CAD 导入，切换至全标准的阶梯网格即可解决该问题。
