屋面雨水虹吸排水系统施工常见问题及解决方法　

邹渊　

（上海晶誉建设管理咨询有限公司上海２００４３４）　

摘要：屋面雨水虹吸排水已经得到了广泛的应用，但在设计及施工过程中还是经常会遇到质量、安全等相　关问题。本文结合工程应用，对虹吸式雨水排水系统在施工过程中出现的问题进行总结，并提出解决办法，为此项　

排水技术的实施和运用提供参考。　

关键词：分区排水重力式排水虹吸式排水　中图分类号：ＴＵ７４５．５　文献标识码：Ｂ　文章编号：１００２－３６０７（２０１８）０７－００６２－０３　

目前我国屋面雨水排水系统多采　

用重力式雨水排水系统。重力式排水　

系统受其水力特性的限制，造成排水　

立管多，管径偏大，排水能力偏小，　对于大面积工业厂房及公共建筑屋面　

排水系统．此种弊端更突出。据相关　

资料介绍，近年来虹吸式屋面雨水排　水系统在欧美各国得到发展，此雨水　

系统对应我国《建筑给水排水设计规　

范》（ＧＢ５００１５—２００３）中的压力　流雨水系统。工业厂房、库房、公共　

建筑等大型屋面的建筑形式。采用虹　

吸式雨水排水系统更具科学性和先进　性。在屋面雨水排水系统中，虹吸式　

屋面排水系统正在获得越来越广泛的　应用。其作为密闭的内排水系统与传　

统的重力流排水系统相比。在技术　

上、经济上都有明显的优势。　在以往的施工过程中，由于对　

虹吸式雨水排水施工不规范而导致工　

程在质量、安全、造价甚至工期等方　

面存在诸多问题，造成多项不合格事　

项。本文结合工程应用情况，针对虹　吸式雨水排水系统在施工过程中经　常出现的问题进行总结，并提出解决　

办法。　

ｌ案例工程概况　

某工程位于上海市徐汇区田林　

路上。西侧临城市河道（上澳塘港），　

南侧临重要城市道路田林路，东侧临　城市次要道路宜州路。项目占地面积　

２４，６２９　３ｍ　。总建筑面积６０，１４０ｍ　，　

其中地上建筑面积４４，４４０ｍ　，地下　建筑面积１　５，７００ｍ　。建筑高度裙房　

1

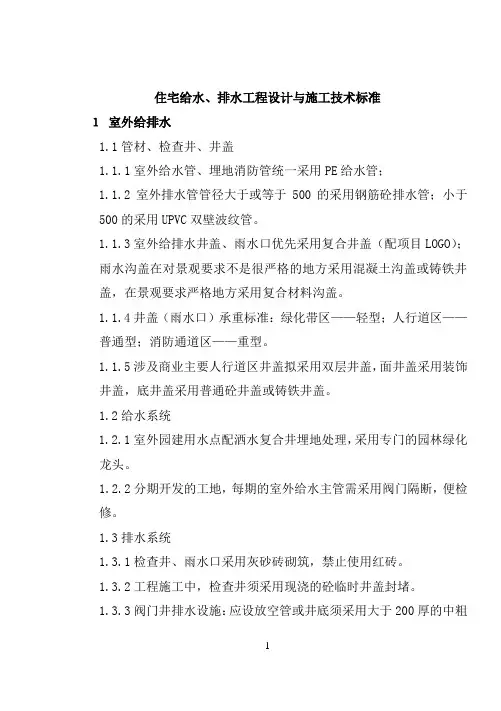

住宅给水、排水工程设计与施工技术标准

１ 室外给排水

1.1管材、检查井、井盖

1.1.1室外给水管、埋地消防管统一采用PE给水管；

1.1.2室外排水管管径大于或等于500的采用钢筋砼排水管；小于500的采用UPVC双壁波纹管。

1.1.3室外给排水井盖、雨水口优先采用复合井盖（配项目LOGO）；雨水沟盖在对景观要求不是很严格的地方采用混凝土沟盖或铸铁井盖，在景观要求严格地方采用复合材料沟盖。

1.1.4井盖（雨水口）承重标准：绿化带区——轻型；人行道区——普通型；消防通道区——重型。

1.1.5涉及商业主要人行道区井盖拟采用双层井盖，面井盖采用装饰井盖，底井盖采用普通砼井盖或铸铁井盖。

1.2给水系统

1.2.1室外园建用水点配洒水复合井埋地处理，采用专门的园林绿化龙头。

1.2.2分期开发的工地，每期的室外给水主管需采用阀门隔断，便检修。

1.3排水系统

1.3.1检查井、雨水口采用灰砂砖砌筑，禁止使用红砖。

1.3.2工程施工中，检查井须采用现浇的砼临时井盖封堵。

1.3.3阀门井排水设施：应设放空管或井底须采用大于200厚的中粗

2 砂石垫层，不允许采用砼垫层。

2 室内给排水

2.1给水系统

2.1.1给水管选择：

(1)室内暗装或管道井明装：采用PPR给水管，冷水管采用1.6MPa，热水管采用2.0MPa，热熔连接。

(2)外墙铺设：钢塑给水管

2.1.2毛坯房预留的给水管接口，必须凸出墙面10mm；并每户预装1个普通水龙头。

2.1.3住宅预留的公共清洁取水龙头设置于水表井内，每三层至少设一个。

2.1.4入户冷热给水管埋楼板铺设时：给水管离墙的垂直距离宜为200mm，不允许小于100mm；毛坯房交楼时，必须采用蓝色、红色线条分别标明冷热水暗埋管线在地面、墙面的走向，并沿线注明“热水管”、”冷水管“等字样标记，便业主装修时注意；装修房交楼时，要求采用粘贴塑料线形标记等类似方式标注隐蔽管线位。

屋面排水组织设计

屋面排水组织设计是建筑设计中的一个重要环节，它涉及到屋面雨水的收集、排放和处理。一个合理的屋面排水组织设计能够有效地解决屋面积水和雨水排放的问题，保证建筑物的结构安全和屋面的使用寿命。

一、屋面排水组织设计的基本原则

1.1 屋面排水系统应具备合理的排水坡度，确保雨水能够顺利流向排水口。

1.2 屋面排水系统应采用合适的排水设施，如排水管道、排水口等，以保证雨水的迅速排放。

1.3 屋面排水系统应具备合适的防水措施，以防止雨水渗透到建筑物内部，造成损害。

1.4 屋面排水系统应考虑雨水的收集和再利用，以节约水资源。

二、屋面排水组织设计的步骤

2.1 收集屋面信息：包括屋面面积、坡度、材料等。

2.2 计算雨水量：根据当地的降雨量数据和屋面面积，计算出单位时间内屋面上的雨水量。

2.3 设计排水坡度：根据屋面的坡度和雨水量，确定合适的排水坡度，使雨水能够顺利流向排水口。

2.4 设计排水设施：根据排水量和排水坡度，选择合适的排水设施，如排水管道和排水口。

2.5 考虑防水措施：在设计排水系统时，要考虑防水措施，以防止雨水渗透到建筑物内部。 2.6 考虑雨水的收集和再利用：在设计排水系统时，要考虑将雨水收集起来并进行处理，以节约水资源。

三、屋面排水组织设计的常见问题与解决方法

3.1 排水坡度不合理：如果排水坡度过大或过小，都会导致雨水无法顺利排放。解决方法是根据屋面的坡度和雨水量，确定合适的排水坡度。

3.2 排水设施选择不当：如果排水设施选择不当，如排水管道直径过小或排水口位置不合理，都会影响排水效果。解决方法是根据排水量和排水坡度，选择合适的排水设施。

3.3 防水措施不完善：如果防水措施不完善，会导致雨水渗透到建筑物内部，造成损害。解决方法是在设计排水系统时，考虑合适的防水措施，如防水层的设置。

3.4 雨水收集和再利用不充分：如果没有考虑雨水的收集和再利用，会浪费水资源。解决方法是在设计排水系统时，考虑将雨水收集起来并进行处理，如用于灌溉或冲厕。

用心专注、服务专业

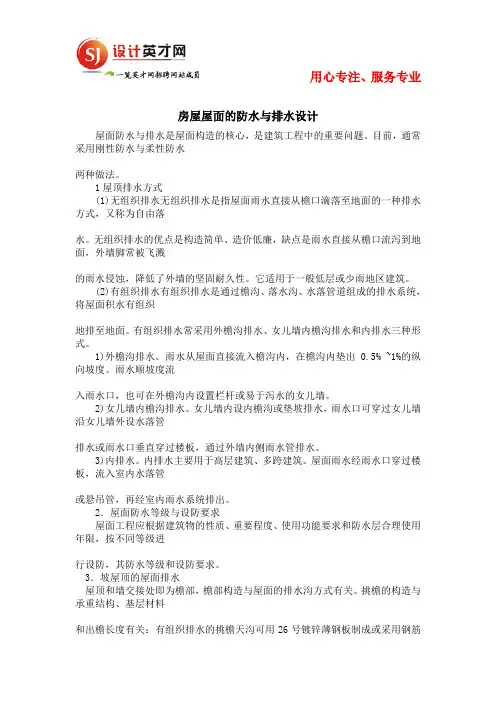

房屋屋面的防水与排水设计
