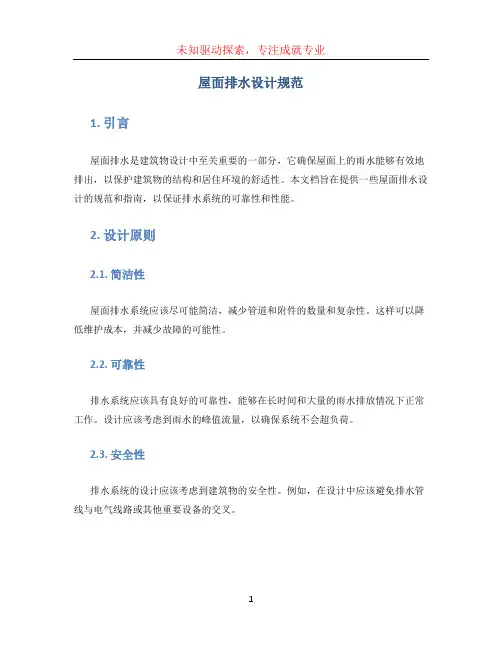

屋面排水设计规范

1. 引言

屋面排水是建筑物设计中至关重要的一部分，它确保屋面上的雨水能够有效地排出，以保护建筑物的结构和居住环境的舒适性。本文档旨在提供一些屋面排水设计的规范和指南，以保证排水系统的可靠性和性能。

2. 设计原则

2.1. 简洁性

屋面排水系统应该尽可能简洁，减少管道和附件的数量和复杂性。这样可以降低维护成本，并减少故障的可能性。

2.2. 可靠性

排水系统应该具有良好的可靠性，能够在长时间和大量的雨水排放情况下正常工作。设计应该考虑到雨水的峰值流量，以确保系统不会超负荷。

2.3. 安全性

排水系统的设计应该考虑到建筑物的安全性。例如，在设计中应该避免排水管线与电气线路或其他重要设备的交叉。 未知驱动探索，专注成就专业

2

3. 设计要素

3.1. 屋面坡度

屋面的坡度对排水系统的性能非常重要。间距不足的坡度会使排水速度过慢，导致积水。建议屋面坡度不小于1:100，以确保排水畅通。

3.2. 排水口位置

排水口的位置应考虑到屋面表面的几何形状和水流路径。排水口应尽可能靠近屋面最低点，并避免任何障碍物阻止水流。

3.3. 排水管道和附件

排水管道和附件的材料和规格应该符合相关的建筑法规和标准。常用的材料包括PVC、HDPE和铝合金。排水管道的设计应考虑到管道的直径、流量和压力，以确保系统的可靠性和性能。

3.4. 排水系统的冲洗和维护

排水系统应该设计为容易清洗和维护。例如，可以安装清洗孔和检修孔，方便排水口和管道的清理和维修工作。

4. 设计流程

4.1. 收集信息

在设计屋面排水系统之前，需要收集一些相关的信息，例如建筑物的类型、屋面的面积和坡度、降雨量等。这些信息有助于确定排水系统的设计参数。 未知驱动探索，专注成就专业

3

4.2. 确定设计参数

根据收集到的信息，确定排水系统的设计参数，例如排水管道的直径、排水口的数量和位置，以及流量和压力要求等。

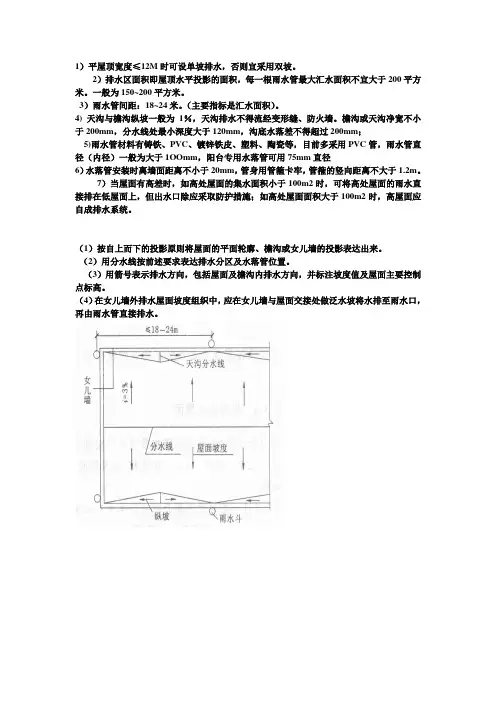

1）平屋顶宽度≤12M时可设单坡排水，否则宜采用双坡。

2）排水区面积即屋顶水平投影的面积，每一根雨水管最大汇水面积不宜大于200平方米。一般为150~200平方米。

3）雨水管间距：18~24米。（主要指标是汇水面积）。

4) 天沟与檐沟纵坡一般为1％，天沟排水不得流经变形缝、防火墙。檐沟或天沟净宽不小于200mm，分水线处最小深度大于120mm，沟底水落差不得超过200mm；

5)雨水管材料有铸铁、PVC、镀锌铁皮、塑料、陶瓷等，目前多采用PVC管，雨水管直径（内径）一般为大于1OOmm，阳台专用水落管可用75mm直径

6）水落管安装时离墙面距离不小于20mm，管身用管箍卡牢，管箍的竖向距离不大于1.2m。

7）当屋面有高差时，如高处屋面的集水面积小于100m2时，可将高处屋面的雨水直接排在低屋面上，但出水口除应采取防护措施；如高处屋面面积大于100m2时，高屋面应自成排水系统。

（1）按自上而下的投影原则将屋面的平面轮廓、檐沟或女儿墙的投影表达出来。

（2）用分水线按前述要求表达排水分区及水落管位置。

（3）用箭号表示排水方向，包括屋面及檐沟内排水方向，并标注坡度值及屋面主要控制点标高。

（4）在女儿墙外排水屋面坡度组织中，应在女儿墙与屋面交接处做泛水坡将水排至雨水口，再由雨水管直接排水。

屋面排气孔施工方案

页脚内容

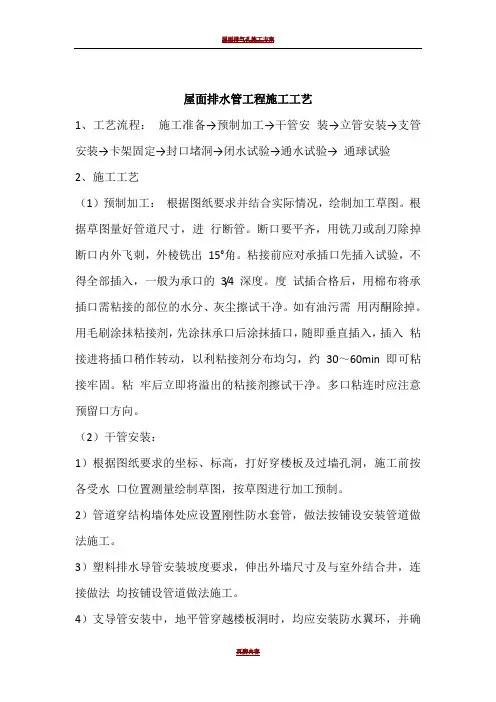

屋面排水管工程施工工艺

1、工艺流程： 施工准备→预制加工→干管安 装→立管安装→支管安装→卡架固定→封口堵洞→闭水试验→通水试验→ 通球试验

2、施工工艺

（1）预制加工： 根据图纸要求并结合实际情况，绘制加工草图。根据草图量好管道尺寸，进 行断管。断口要平齐，用铣刀或刮刀除掉断口内外飞刺，外棱铣出 15°角。粘接前应对承插口先插入试验，不得全部插入，一般为承口的 3/4 深度。度 试插合格后，用棉布将承插口需粘接的部位的水分、灰尘擦试干净。如有油污需 用丙酮除掉。用毛刷涂抹粘接剂，先涂抹承口后涂抹插口，随即垂直插入，插入 粘接进将插口稍作转动，以利粘接剂分布均匀，约 30～60min 即可粘接牢固。粘 牢后立即将溢出的粘接剂擦试干净。多口粘连时应注意预留口方向。

（2）干管安装：

1）根据图纸要求的坐标、标高，打好穿楼板及过墙孔洞，施工前按各受水 口位置测量绘制草图，按草图进行加工预制。

2）管道穿结构墙体处应设置刚性防水套管，做法按铺设安装管道做法施工。

3）塑料排水导管安装坡度要求，伸出外墙尺寸及与室外结合井，连接做法 均按铺设管道做法施工。

4）支导管安装中，地平管穿越楼板洞时，均应安装防水翼环，并确屋面排气孔施工方案

页脚内容 保其位置正确、粘接牢固。

5）排水导管必须按设计要求及位置安装伸缩节。

6）在连接 2 个及以上大便器或 3 个以上卫生器具的污水横管上，应设置清 扫口，当污水管在顶板下吊装时，可将清扫口设在一层地面上。污水管起点的清 扫口与管道相垂直的墙面，距离不得小于

200mm。如污水管起点位置设置堵头代 替清扫口时与墙面不得小于

400mm。

7）在转角 135°的污水横管上，应设置检查口或清扫口。

8）在转角、排水的水平管道与水平管道、水平管道与立管的连接处应采用 45°三通或 45°四通和斜三通或斜四通。立管与排出管端部的连接，应采用两 个 45°弯头或曲率半径不小于 4 倍管径的 90°弯头。

屋面排水与坡度设计

一、屋面排水原理

屋面排水原理是基于重力作用，将雨水从屋面引导到下水道系统中，防止水在屋面上积聚和渗入建筑物内部。优良的屋面排水能快速排除雨水，减少水力冲击和建筑物的腐蚀，确保建筑物的安全和耐久性。

二、屋面坡度设计

屋面坡度设计是为了使雨水能够顺利流向排水口，而不积聚在屋面上。根据不同的屋面类型和降雨情况，屋面坡度的设计也有所不同。

1.平屋面坡度设计

平屋面是指无明显坡度的屋面，一般采用平均坡度或局部坡度。平均坡度是整个屋面的坡度相对均匀，适用于长期降雨较少的地区。局部坡度是指屋面上的部分区域设置较大的坡度，适用于降雨较多的地区。均匀分布和合理布局的坡度可以使雨水顺利排放，避免水在屋顶上积聚。

2.斜屋面坡度设计

斜屋面是指具有明显坡度的屋面，一般采用单坡面、多坡面或屋面组合坡面设计。单坡面是指整个屋面呈单一坡度，适用于斜坡屋面设计。多坡面是指屋面分为多个坡面，适用于透水屋面设计。屋面组合坡面设计是指将单坡面和多坡面结合起来，适用于不同功能区域的屋面设计。斜屋面坡度设计的目的是将雨水迅速引导到下水道，避免水在屋面上滞留和渗入。

三、屋面排水设计方法

屋面排水设计主要依据屋面面积、降雨量和设计排水能力，采用计算和经验法进行。 1.计算法

计算法是根据屋面面积和降雨量确定设计排水能力，并计算出所需的排水设施（如天沟、落水管等）的尺寸和数量。计算方法一般包括瞬时排水法和径流系数法。瞬时排水法是根据降雨瞬时强度和屋面面积计算出单位时间内的排水量，从而确定排水设施的尺寸。径流系数法是将降雨过程简化为径流过程，通过调整径流系数确定设计排水能力。

2.经验法

经验法是根据实际经验和统计数据，结合当地气候和降雨情况，确定屋面排水的合理设计。经验法一般适用于简单的建筑物和非重要的区域，可以根据当地的规范和标准来进行设计。

四、屋面排水设计注意事项

在屋面排水设计中，需要注意以下几点：

1.了解当地的气候和降雨情况，合理选择设计降雨量和排水能力。
