简述屋面排水的设计步骤

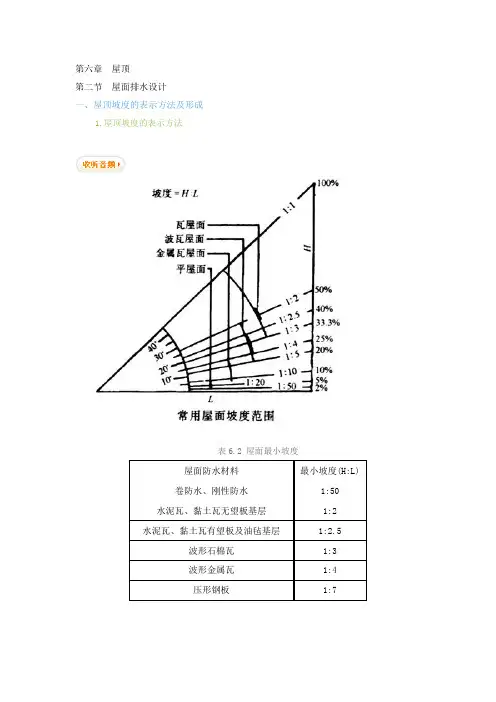

第六章 屋顶

第二节 屋面排水设计

一、屋顶坡度的表示方法及形成

1.屋顶坡度的表示方法

表6.2 屋面最小坡度

屋面防水材料 最小坡度(H:L)

卷防水、刚性防水 1:50

水泥瓦、黏土瓦无望板基层 1:2

水泥瓦、黏土瓦有望板及油毡基层 1:2.5

波形石棉瓦 1:3

波形金属瓦 1:4

压形钢板 1:7 屋顶坡度的常用表示方法有斜率法、百分比法和角度法三种。

2.屋面坡度的形成

屋顶排水坡度的形成主要有材料找坡和结构找坡两种。

材料找坡，又称垫置坡度或填坡。

常用的找坡材料有水泥炉渣、石灰炉渣等。

材料找坡坡度宜为2%左右，找坡材料最薄处一般应不小于30mm厚。

常用的找坡材料有水泥炉渣、石灰炉渣等；材料找坡坡度宜为2%左右，找坡材料最薄处一般应不小于30mm厚。

二、屋顶排水方式及排水设计

1.屋顶的排水方式

屋顶的排水方式分为无组织排水和有组织排水两大类。

2.屋面排水设计

屋面排水设计的主要任务首先将屋面划分成若干个排水区，然后通过适宜的排水坡和排水沟，分别将雨水引向各自的落水管再排至地面。

具体步骤：

(1)确定屋面坡度的形成方法和坡度大小；

(2)选择排水方式，划分排水区域；

(3)确定天沟的断面形式及尺寸；

(4)确定落水管所用材料和大小及间距，绘制屋顶排水平面图。

单坡排水的屋面宽度不宜超过12m，矩形天沟净宽不宜小于200mm，天沟纵坡最高处离天沟上口的距离不小于120mm。

落水管的内径不宜小于75mm，落水管间距一般在18m～24m之间，每根落水管可排除约200平方米的屋面雨水。

1

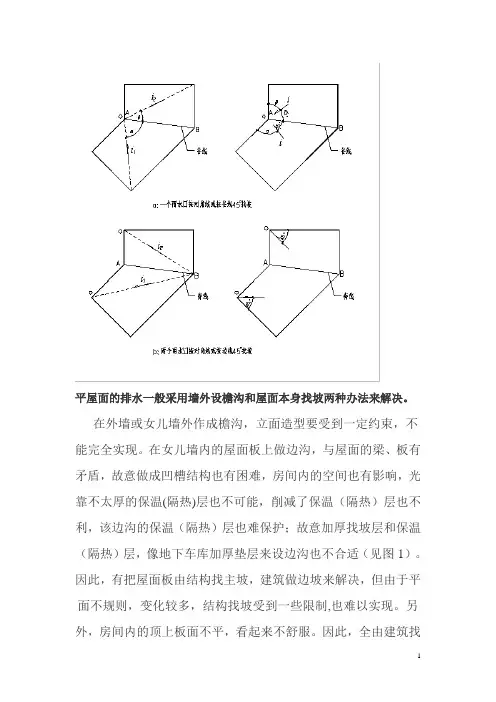

平屋面的排水一般采用墙外设檐沟和屋面本身找坡两种办法来解决。

在外墙或女儿墙外作成檐沟，立面造型要受到一定约束，不能完全实现。在女儿墙内的屋面板上做边沟，与屋面的梁、板有矛盾，故意做成凹槽结构也有困难，房间内的空间也有影响，光靠不太厚的保温(隔热)层也不可能，削减了保温（隔热）层也不利，该边沟的保温（隔热）层也难保护；故意加厚找坡层和保温（隔热）层，像地下车库加厚垫层来设边沟也不合适（见图1）。因此，有把屋面板由结构找主坡，建筑做边坡来解决，但由于平面不规则，变化较多，结构找坡受到一些限制,也难以实现。另外，房间内的顶上板面不平，看起来不舒服。因此，全由建筑找 2 坡较为简便灵活。这里讨论研究的问题也仅限于此。

一.雨水口设置的一般原则

1. 排放方式

屋面雨水分外排式、内排式或两者结合的混排式。为便于检修和减少渗漏,少占室内空间,设计时应尽量采用外排式,当大跨度外排有困难或建筑立面要求不能外排时,方采用内排式或混排式。

2. 汇水面积计算

(1) 屋面：屋面汇水面积按屋面的水平投影面积计算。以雨水立管φ100为例，其排水量为19（L/S）（即19×3.6=68.4m3/h）

(2) 墙面：高层建筑的裙房、窗井及贴近高层建筑外墙的地下车库的出入口坡道，除计算自身的面积外，还应将高出的侧墙面积按1/2折算成屋面汇水面积来进行计算。有几面高出屋面的侧墙时，通常只计算大的一面（或墙面最大投影面积）。

3. 汇水面积小于150平方米的屋面不宜只设一个雨水口。在同一汇水区域内, 雨水立管不应小于两条，且负荷均匀（用檐沟排水，应在檐沟末端或山墙上设溢流口）。 3 4. 雨水口或雨水管的间距应根据其排水能力、屋面和檐沟坡度等因素考虑决定，一般不宜大于24m。

5. 雨水管径不得小于100mm。

6. 高低跨屋面的高处屋面汇水面积＜100平方米时，可排到低屋面上。出水口的下面应设防护板，一般为C20的500×500×50混凝土板。汇水面积＞100平方米时，应直接与低处屋面的雨水管或雨水排放系统连接。

屋面排水口的标准做法

我跟你说，屋面排水口这事儿，我一开始真的是摸不着头脑。就觉得不就是个排水的口子嘛，能有多难。可真到自己做的时候，才知道这里面学问大着嘞。

我最开始尝试的时候，就随便找个地方开个口，心想水不就顺着流下去了嘛。结果大错特错啊。首先啊，排水口的位置选得就很讲究。你不能选在那种周围高点比它还多的地方，不然水咋汇流到排水口啊，就像人要下山得找个坡陡的地儿一样。所以得找屋面相对低一点的地方，最好是周围一片区域的最低点。

我试过啊，有一次在屋面上做了个小房子类似的模型，排水口位置开高了，结果下雨的时候，水都积在别的地方，就路过排水口，排水口就跟个摆设似的。这可不行呢。

然后就是排水口的大小也很关键。你想啊，如果你的屋面面积很大，可排水口开得小小的，就像大人穿小孩的衣服一样，肯定紧巴巴的流不过来啊。那这个大小要根据屋面的面积，还有你预期的降雨量来决定。我通常的做法是按照屋面面积来大概估算一下。比如说比较小的屋面，20平左右的，开个直径5厘米左右的排水口就差不多，如果是大一些的，50平往上，那排水口直径就得有8厘米到10厘米。不过这个也不是绝对的，得看具体情况，像有些地方降雨量特别大的，可能还要再大一点。

接着说说排水口那周围的处理。这个要是没处理好，水会渗漏到屋面板里面去。有一回我没注意这个，水就慢慢渗到屋里面去了，屋顶还出现了小水印呢。排水口边缘得密封好啊，我现在都是用那种防水胶来密封，就像给它围一圈防水的城墙一样，严严实实的。

还有啊，排水口下面接的排水管也不能马虎。得保证排水管通畅，不能有弯折的地方。就好比水管是一根肠子，要是弯折了那东西就下不去了。和排水口连接的地方，也要密封好，不能漏水。我以前没密封好，结果排水的过程中一直在滴漏，又要返工做防水层。

大致来说呢，就是要选对位置、开好合适大小的口、密封好排水口周边、再接好排水管。这几个要点做到了，屋面排水口差不多就合格了。不过每个屋面情况可能不太一样，得多观察多思考，实践出真知嘛。我现在做这些就谨慎多了，不像刚开始那样莽撞。你要是做屋面排水口，可别像我刚开始似的，一定要提前规划好啊。

1

平屋面的排水一般采用墙外设檐沟和屋面本身找坡两种办法来解决。

在外墙或女儿墙外作成檐沟，立面造型要受到一定约束，不能完全实现。在女儿墙内的屋面板上做边沟，与屋面的梁、板有矛盾，故意做成凹槽结构也有困难，房间内的空间也有影响，光靠不太厚的保温(隔热)层也不可能，削减了保温（隔热）层也不利，该边沟的保温（隔热）层也难保护；故意加厚找坡层和保温（隔热）层，像地下车库加厚垫层来设边沟也不合适（见图1）。因此，有把屋面板由结构找主坡，建筑做边坡来解决，但由于平面不规则，变化较多，结构找坡受到一些限制,也难以实现。另外，房间内的顶上板面不平，看起来不舒服。因此，全由建筑找 2 坡较为简便灵活。这里讨论研究的问题也仅限于此。

一.雨水口设置的一般原则

1. 排放方式

屋面雨水分外排式、内排式或两者结合的混排式。为便于检修和减少渗漏,少占室内空间,设计时应尽量采用外排式,当大跨度外排有困难或建筑立面要求不能外排时,方采用内排式或混排式。

2. 汇水面积计算

(1) 屋面：屋面汇水面积按屋面的水平投影面积计算。以雨水立管φ100为例，其排水量为19（L/S）（即19×3.6=68.4m3/h）

(2) 墙面：高层建筑的裙房、窗井及贴近高层建筑外墙的地下车库的出入口坡道，除计算自身的面积外，还应将高出的侧墙面积按1/2折算成屋面汇水面积来进行计算。有几面高出屋面的侧墙时，通常只计算大的一面（或墙面最大投影面积）。

3. 汇水面积小于150平方米的屋面不宜只设一个雨水口。在同一汇水区域内, 雨水立管不应小于两条，且负荷均匀（用檐沟排水，应在檐沟末端或山墙上设溢流口）。 3 4. 雨水口或雨水管的间距应根据其排水能力、屋面和檐沟坡度等因素考虑决定，一般不宜大于24m。

5. 雨水管径不得小于100mm。

6. 高低跨屋面的高处屋面汇水面积＜100平方米时，可排到低屋面上。出水口的下面应设防护板，一般为C20的500×500×50混凝土板。汇水面积＞100平方米时，应直接与低处屋面的雨水管或雨水排放系统连接。
