屋面排水管施工方案

  • 格式：docx
  • 大小：36.73 KB
  • 文档页数：2

屋面排水管施工方案

屋面排水管的施工方案是为了确保雨水能够有效地从屋面排出，避免造成水体积聚和屋面受损。下面是一个700字的屋面排水管施工方案：

一、施工前准备

1. 在施工前，要先对屋面进行检查，确保屋面表面没有裂缝、漏水和其他损害。

2. 安排人员进行安全培训，确保施工人员了解各种施工装备的使用方法和安全操作规程。

3. 准备好所需的施工材料，包括排水管、接头、弯头等。

二、施工步骤

1. 首先，根据屋面的形状和大小确定排水管的安装位置。一般来说，排水管的位置应该尽量靠近屋顶边缘，以便于雨水快速排出。

2. 在确定好位置后，用水平仪将排水管的位置标出，并用锯子等工具将屋面切开，以便于安装排水管。

3. 将排水管的一端插入切开的屋面中，确保与屋面紧密贴合。

4. 根据需要安装接头和弯头，以确保排水管能够顺利转弯并沿着屋面延伸。

5. 安装好排水管后，用密封胶和螺丝将排水管与屋面固定，确保不出现漏水。

6. 在施工过程中，要使用梯子、安全带等安全设备，确保施工人员的安全。

三、施工后处理 1. 施工完成后，要对排水管进行验收，确保安装牢固，没有漏水和其他问题。

2. 对屋面进行清洁，清除施工过程中的垃圾和杂物。

3. 在需要的位置安装排水孔，以便后续清理和维修排水管。

以上是一个700字的屋面排水管施工方案。在实际施工中，要根据具体的情况和要求进行调整和改进，确保施工质量和安全。

合集下载

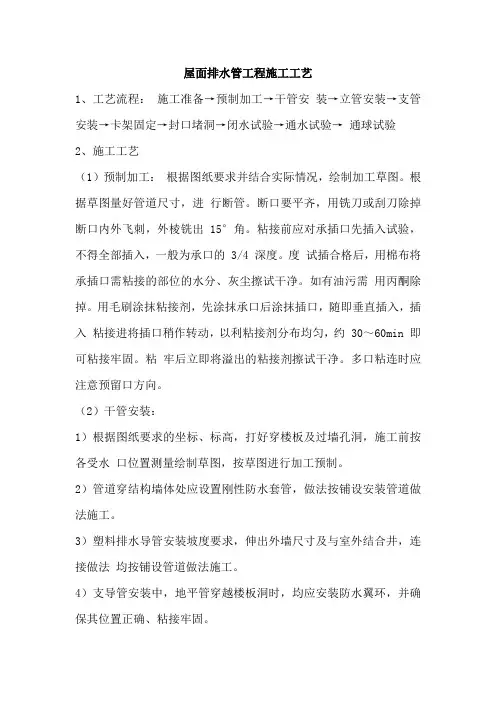

屋面排水管工程施工工艺

屋面排水管工程施工工艺

屋面排水管工程施工工艺

1、工艺流程： 施工准备→预制加工→干管安 装→立管安装→支管安装→卡架固定→封口堵洞→闭水试验→通水试验→ 通球试验

2、施工工艺

（1）预制加工： 根据图纸要求并结合实际情况，绘制加工草图。根据草图量好管道尺寸，进 行断管。断口要平齐，用铣刀或刮刀除掉断口内外飞刺，外棱铣出 15°角。粘接前应对承插口先插入试验，不得全部插入，一般为承口的 3/4 深度。度 试插合格后，用棉布将承插口需粘接的部位的水分、灰尘擦试干净。如有油污需 用丙酮除掉。用毛刷涂抹粘接剂，先涂抹承口后涂抹插口，随即垂直插入，插入 粘接进将插口稍作转动，以利粘接剂分布均匀，约 30～60min 即可粘接牢固。粘 牢后立即将溢出的粘接剂擦试干净。多口粘连时应注意预留口方向。

（2）干管安装：

1）根据图纸要求的坐标、标高，打好穿楼板及过墙孔洞，施工前按各受水 口位置测量绘制草图，按草图进行加工预制。

2）管道穿结构墙体处应设置刚性防水套管，做法按铺设安装管道做法施工。

3）塑料排水导管安装坡度要求，伸出外墙尺寸及与室外结合井，连接做法 均按铺设管道做法施工。

4）支导管安装中，地平管穿越楼板洞时，均应安装防水翼环，并确保其位置正确、粘接牢固。 精选文库

-- 2 5）排水导管必须按设计要求及位置安装伸缩节。

6）在连接 2 个及以上大便器或 3 个以上卫生器具的污水横管上，应设置清 扫口，当污水管在顶板下吊装时，可将清扫口设在一层地面上。污水管起点的清 扫口与管道相垂直的墙面，距离不得小于

200mm。如污水管起点位置设置堵头代 替清扫口时与墙面不得小于

400mm。

7）在转角 135°的污水横管上，应设置检查口或清扫口。

8）在转角、排水的水平管道与水平管道、水平管道与立管的连接处应采用 45°三通或 45°四通和斜三通或斜四通。立管与排出管端部的连接，应采用两 个 45°弯头或曲率半径不小于 4 倍管径的 90°弯头。

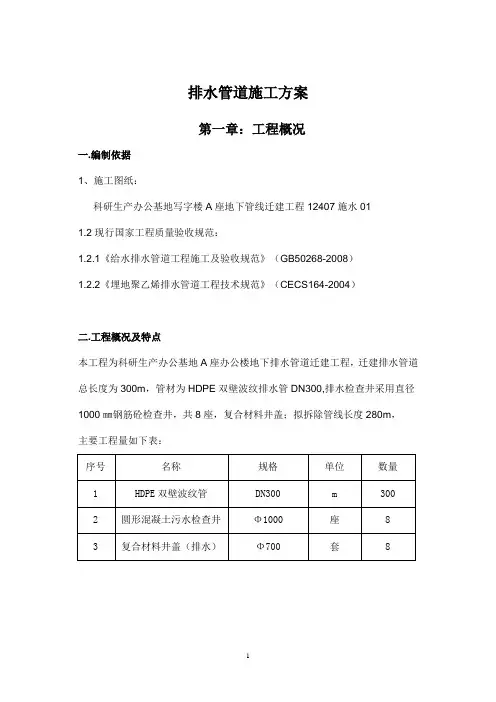

排水管道施工方案

排水管道施工方案

1 排水管道施工方案

第一章：工程概况

一.编制依据

1、施工图纸：

科研生产办公基地写字楼A座地下管线迁建工程12407施水01

1.2现行国家工程质量验收规范：

1.2.1《给水排水管道工程施工及验收规范》（GB50268-2008）

1.2.2《埋地聚乙烯排水管道工程技术规范》（CECS164-2004）

二.工程概况及特点

本工程为科研生产办公基地A座办公楼地下排水管道迁建工程，迁建排水管道总长度为300m，管材为HDPE双壁波纹排水管DN300,排水检查井采用直径1000㎜钢筋砼检查井，共8座，复合材料井盖；拟拆除管线长度280m，

主要工程量如下表：

序号 名称 规格 单位 数量

1 HDPE双壁波纹管 DN300 m 300

2 圆形混凝土污水检查井 Φ1000 座 8

3 复合材料井盖（排水） Φ700 套 8

2 第二章：总体施工组织

一、施工准备

1图纸资料的准备

1.1 熟悉图纸、施工技术标准及验收规范，了解设计意图，理解图纸提出的施工要求；

1.2 参加由业主组织的设计交底工作,澄清设计图纸上存在的问题确定特殊管道的施工方法；

1．3根据设计图纸和设计交底会议纪要,编制详细的施工图材料预算,确定所需材料的品种、规格、数量和有关标准；

1.4 考虑与其它专业的配合，编制施工进度计划，编制详细施工方案，准备施工机具材料；

1.5 对施工人员进行安全教育，特殊工种上岗前培训、取证。如起重工、电工、和吊车司机等特殊工种必须持有劳动部门颁发的特殊性工种操作证；

1.6制定质量控制点,严格按照控制点的要求进行施工；

1.7 组织工程技术人员对施工班组进行技术交底，务必使其理解技术要求、施工方法及施工中应特别注意的事项。

屋面排水管施工

屋面排水管施工

屋面排气孔施工方案

页脚内容1

屋面排水管

1、工艺流程：

施工准备→预制加工→干管安

装→立管安装→支管安装→卡架固定→封口堵洞→闭水试验→通水试验→通球试验

2、施工工艺

（1）预制加工：

根据图纸要求并结合实际情况，绘制加工草图。根据草图量好管道尺寸，进行断管。断口要平齐，用铣刀或刮刀除掉断口内外飞刺，外棱铣出15°角。

粘接前应对承插口先插入试验，不得全部插入，一般为承口的3/4深度。度试插合格后，用棉布将承插口需粘接的部位的水分、灰尘擦试干净。如有油污需用丙酮除掉。用毛刷涂抹粘接剂，先涂抹承口后涂抹插口，随即垂直插入，插入粘接进将插口稍作转动，以利粘接剂分布均匀，约30～60min即可粘接牢固。粘牢后立即将溢出的粘接剂擦试干净。多口粘连时应注意预留口方向。

（2）干管安装：

1）根据图纸要求的坐标、标高，打好穿楼板及过墙孔洞，施工前按各受水口位置测量绘制草图，按草图进行加工预制。

2） 管道穿结构墙体处应设置刚性防水套管，做法按铺设安装管道做法施工。

3）塑料排水导管安装坡度要求，伸出外墙尺寸及与室外结合井，连接做法均按铺设管道做法施工。

5）排水导管必须按设计要求及位置安装伸缩节。

6）在连接2个及以上大便器或3个以上卫生器具的污水横管上，应设置清扫口，当污水管在顶板下吊装时，可将清扫口设在一层地面上。污水管起点的清扫口与管道相垂直的墙面，距离不得小于200mm。如污水管起点位置设置堵头代替清扫口时与墙面不得小于400mm。

7）在转角135°的污水横管上，应设置检查口或清扫口。

8）在转角、排水的水平管道与水平管道、水平管道与立管的连接处应采用45°三通或45°四通和斜三通或斜四通。立管与排出管端部的连接，应采用两个45°弯头或曲率半径不小于4倍管径的90°弯头。

9）通向室外的排水管，穿过墙壁或基础必须应采用45°三通和45°弯头连接，并屋面排气孔施工方案

页脚内容2 应在垂直管段的顶部设置清扫口。

屋面排水管工程施工工艺 2

屋面排水管工程施工工艺 2

屋面排气孔施工方案

页脚内容

屋面排水管工程施工工艺

1、工艺流程： 施工准备→预制加工→干管安 装→立管安装→支管安装→卡架固定→封口堵洞→闭水试验→通水试验→ 通球试验

2、施工工艺

（1）预制加工： 根据图纸要求并结合实际情况，绘制加工草图。根据草图量好管道尺寸，进 行断管。断口要平齐，用铣刀或刮刀除掉断口内外飞刺，外棱铣出 15°角。粘接前应对承插口先插入试验，不得全部插入，一般为承口的 3/4 深度。度 试插合格后，用棉布将承插口需粘接的部位的水分、灰尘擦试干净。如有油污需 用丙酮除掉。用毛刷涂抹粘接剂，先涂抹承口后涂抹插口，随即垂直插入，插入 粘接进将插口稍作转动，以利粘接剂分布均匀，约 30～60min 即可粘接牢固。粘 牢后立即将溢出的粘接剂擦试干净。多口粘连时应注意预留口方向。

（2）干管安装：

1）根据图纸要求的坐标、标高，打好穿楼板及过墙孔洞，施工前按各受水 口位置测量绘制草图，按草图进行加工预制。

2）管道穿结构墙体处应设置刚性防水套管，做法按铺设安装管道做法施工。

3）塑料排水导管安装坡度要求，伸出外墙尺寸及与室外结合井，连接做法 均按铺设管道做法施工。

4）支导管安装中，地平管穿越楼板洞时，均应安装防水翼环，并确屋面排气孔施工方案

页脚内容 保其位置正确、粘接牢固。

5）排水导管必须按设计要求及位置安装伸缩节。

6）在连接 2 个及以上大便器或 3 个以上卫生器具的污水横管上，应设置清 扫口，当污水管在顶板下吊装时，可将清扫口设在一层地面上。污水管起点的清 扫口与管道相垂直的墙面，距离不得小于

200mm。如污水管起点位置设置堵头代 替清扫口时与墙面不得小于

400mm。

7）在转角 135°的污水横管上，应设置检查口或清扫口。

8）在转角、排水的水平管道与水平管道、水平管道与立管的连接处应采用 45°三通或 45°四通和斜三通或斜四通。立管与排出管端部的连接，应采用两 个 45°弯头或曲率半径不小于 4 倍管径的 90°弯头。
