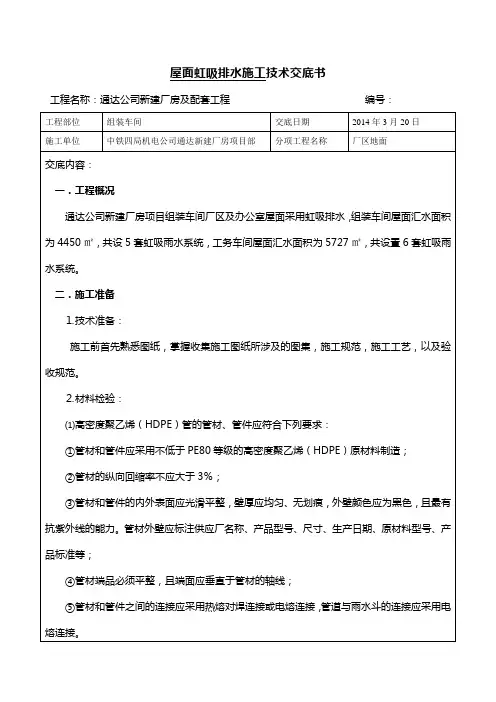

屋面虹吸排水施工技术交底书

工程名称：通达公司新建厂房及配套工程 编号：

工程部位 组装车间 交底日期 2014年3月20日

施工单位 中铁四局机电公司通达新建厂房项目部 分项工程名称 厂区地面

交底内容：

一．工程概况

通达公司新建厂房项目组装车间厂区及办公室屋面采用虹吸排水，组装车间屋面汇水面积为4450㎡，共设5套虹吸雨水系统，工务车间屋面汇水面积为5727㎡，共设置6套虹吸雨水系统。

二．施工准备

⒈技术准备：

施工前首先熟悉图纸，掌握收集施工图纸所涉及的图集，施工规范，施工工艺，以及验收规范。

⒉材料检验：

⑴高密度聚乙烯（HDPE）管的管材、管件应符合下列要求：

①管材和管件应采用不低于PE80等级的高密度聚乙烯（HDPE）原材料制造；

②管材的纵向回缩率不应大于3％；

③管材和管件的内外表面应光滑平整，壁厚应均匀、无划痕，外壁颜色应为黑色，且最有抗紫外线的能力。管材外壁应标注供应厂名称、产品型号、尺寸、生产日期、原材料型号、产品标准等；

④管材端品必须平整，且端面应垂直于管材的轴线；

⑤管材和管件之间的连接应采用热熔对焊连接或电熔连接，管道与雨水斗的连接应采用电熔连接。 工程部位 组装车间 交底日期 2014年3月20日

施工单位 中铁四局机电公司通达新建厂房项目部 分项工程名称 厂区地面

⑥用于虹吸式屋面雨水排水系统的管材除承受正压外，还应能承受负压。管材供应厂应提供管材耐正压和负压的检测报告，并进行评价。

⑵固定件

①管道安装时应设置固定件。固定件必须能承受满流管道的重量和高速水流所产生的作用力。对高密度聚乙烯（HDPE）管道系统，固定件还应能承受管道热胀冷缩时产生的轴向应力。

②固定件应根据各管件按不同管径和要求设置，位置应准确，埋设应平整，与管道接触应紧密，且不得损伤管道表面。

③对采用高密度聚乙烯（HDPE）管道的虹吸式屋面雨水排水系统中的固定件，应采用与系统管材配套的专用管道固定系统。

室内给排水工程施工方案

一、工艺流程

（1）给水系统工艺流程:

安装准备→预制加工→干管加工安装→立管加工安装→支管加工安装→管道试压→管道防腐及保温→管道冲洗消毒→系统通水。

（2）排水系统工艺流程:

安装准备→进场材料检验→支吊架制作安装→管道预制加工→干管安装→立管安装→支管安装→卡架固定→封堵洞口→闭水试验→洁具安装→通水试验→通球试验→系统通水。

二、施工技术要求及技术要点

本工程管道安装严格执行《建筑给水排水及通风工程施工质量验收规范》、另外还需符合设计和使用要求，严格按图纸及国家有关标准图册施工，若需变更，必须经甲方、设计方许可，凭有效变更签证单、变更图纸方可施工。管道安装中应注意以下几个问题：

1、工程所用设备、材料必须做好核对、验收工作，符合要求方可使用，及时收集质保单、合格证。

2、管道安装前，必须清除管内污垢，安装中断的开口处（如卫生设备接口等），应临时封堵。

3、直管接口（丝接、焊接或法兰接口）连接时，如有弯曲必须进行调直处理，以保持管线直度，水平安装和垂直安装的允许偏差不得超过规范允许范围。

4、管道穿过外墙及屋顶均要采用刚性防水套管，穿过人防区域采用柔性防水套管，采用防水套管要严格按图册要求加工，防水钢板与钢管间双面焊焊缝应做煤油渗漏检验，不得有渗漏。管道穿楼板、墙体等均要安装钢套管。安装在楼板内的套管，其顶部应高出地面20mm，底部与楼板底面平；安装在墙壁内的套管，其两端应与饰面平。穿梁预留孔（套管）预留（埋）时，应保持与梁垂直。管道穿过基础、墙壁和楼板的预留孔洞大小如设计无要求时，按施工规范执行，卫生间楼板留孔以业主提供的卫生洁具为准。承重墙及打洞应注意结构强度，必要时，应与甲方联系，采取补强措施。

5、阀门应有质保单（或合格证）。阀门安装的位置、数量、型号和规格，应符合设计要求，并应做好试压检查，不合格的阀门不能安装。阀门、管件安装时，应保证管道整体的垂直度。

1

给、排水工程施工专项方案

编制人：

审核人：

内蒙古友鹏建筑工程有限公司

2014年10月20日

2 目 录

1、编制依据 ........................................................ 3

2 工程概况 ........................................................ 3

3. 主要施工方法和技术措施 ......................................... 4

4、 给排水各系统安装施工方案 ...................................... 4

5、卫生洁具……………………………………………………………………………6

6、管材及接口…………………………………………………………………………6

7、阀门及附件…………………………………………………………………………7

8、管道敷设……………………………………………………………………………8

9、管道及设备保温……………………………………………………………………8

10、防腐及油漆………………………………………………………………………9

11、管道试压…………………………………………………………………………9

12、管道冲洗…………………………………………………………………………9

13、卫生间施工……………………………………………………………………10

14、管道安装……………………………………………………………………13

15、室内消火栓系统的安装…………………………………………………………15

16、现场消防、保卫措施………………………………………………………….16

17、 文明施工保证措施………………………………………………………….17

屋面虹吸排水施工方案

一、前期准备工作

1.进行现场勘察，确定屋面虹吸排水的施工位置和方式。

2.编制详细的施工图纸，包括虹吸管道的位置、管道走向和连接方式等。

3.确定所需材料和设备，包括虹吸管道、连接件、固定件、胶水等。

二、屋面虹吸排水的施工步骤

1.确定屋面上的虹吸管道位置。根据屋面的坡度和排水需求，确定虹吸管道的最高点和最低点，并在屋面上标明位置。

2.打开屋面，安装虹吸管道。根据施工图纸指示，用钢制钻头在屋面上钻孔，将虹吸管道插入孔中并固定。确保虹吸管道与屋面保持良好的贴合。

3.连接虹吸管道。将每段虹吸管道连接在一起，使用连接件进行固定。确保连接紧密，并使用胶水密封连接处，防止漏水。

4.测试虹吸系统。在施工完成后，进行虹吸系统的测试。将水倒入最高点的管道，并观察水能否顺利流动到最低点的管道中。如有异常，及时进行修复。

5.固定虹吸管道。使用固定件将虹吸管道固定在屋面上，以防止虹吸管道移动或脱落。

6.地面连接。将虹吸管道连接至地面的下水管道。确保连接紧密，并使用胶水密封连接处，防止漏水。 7.清理工地。将施工过程中产生的垃圾和杂物清理干净，保持施工现场整洁。

三、安全措施

1.在施工过程中，施工人员必须佩戴安全帽、工作服和防滑鞋，以确保安全施工。

2.施工现场必须设置警示标志，提醒他人注意，并确保施工区域不会对他人造成伤害。

3.施工过程中，如有人员在屋面上工作，必须使用安全绳索进行固定，防止摔落。

四、质量控制

1.施工人员必须按照施工图纸和操作规程进行施工，确保虹吸排水系统的质量和性能。

2.在安装虹吸管道时，必须确保连接紧密，并使用胶水进行密封，防止漏水。

3.完成施工后，进行虹吸系统的测试，确保水能够顺利流动，并没有漏水或堵塞等问题。

五、施工注意事项

1.在施工过程中，必须按照标准操作规程进行施工，严禁擅自改动施工方案。

2.施工人员必须有相关的技术知识和经验，并具备相关的施工证书。
