磨矿与分级教案一、教学目标1、让学生了解磨矿与分级的基本概念和原理。
2、使学生掌握磨矿与分级的工艺流程和设备。
3、培养学生分析和解决磨矿与分级相关问题的能力。
二、教学重难点1、重点（1）磨矿的作用、原理和影响因素。
（2）分级的方法和设备。
（3）磨矿与分级的工艺参数及优化。
2、难点（1）磨矿过程中粒度分布的控制。
（2）分级效率的计算和提高。
三、教学方法1、讲授法：讲解磨矿与分级的基本概念、原理和工艺流程。
2、案例分析法：通过实际案例分析磨矿与分级过程中的问题和解决方案。
3、实验演示法：进行简单的实验演示，帮助学生理解磨矿与分级的原理和操作。
四、教学过程1、课程导入通过展示一些矿石加工的图片或视频，引出磨矿与分级在矿石处理中的重要性，激发学生的学习兴趣。
2、磨矿的基本概念和原理（1）讲解磨矿的定义：磨矿是将矿石破碎至一定粒度，使其适合后续选矿工艺的过程。
（2）磨矿的原理：主要包括冲击、研磨和挤压等作用，使矿石颗粒逐渐破碎变小。
（3）影响磨矿效果的因素：矿石性质（硬度、脆性、湿度等）、磨机类型、磨矿介质、磨矿浓度、磨矿时间等。
3、磨矿设备（1）介绍常见的磨矿设备，如球磨机、棒磨机、自磨机等。
（2）分别讲解各种磨矿设备的结构、工作原理和特点。
（3）通过图片、动画或视频等方式展示磨矿设备的运行过程。
4、分级的基本概念和方法（1）分级的定义：将磨矿产品按照粒度大小进行分离的过程。
（2）分级的方法：水力分级、筛分分级等。
（3）讲解不同分级方法的原理和适用范围。
5、分级设备（1）介绍常见的分级设备，如螺旋分级机、水力旋流器等。
（2）详细讲解各种分级设备的结构、工作原理和性能特点。
（3）对比不同分级设备的优缺点和应用场景。
6、磨矿与分级的工艺流程（1）以典型的磨矿与分级工艺流程为例，讲解流程中各个环节的作用和相互关系。
（2）分析工艺流程中可能出现的问题及解决方法。
7、磨矿与分级的工艺参数及优化（1）讲解磨矿与分级的主要工艺参数，如磨矿细度、分级粒度、返砂比等。
立志当早，存高远

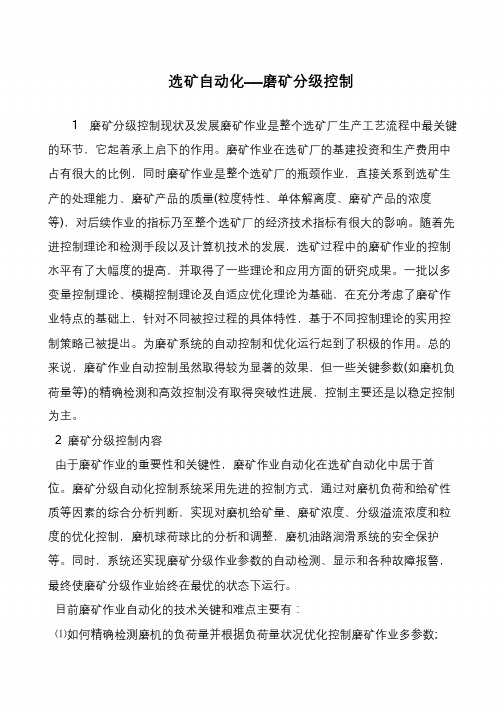

选矿自动化——磨矿分级控制
1 磨矿分级控制现状及发展磨矿作业是整个选矿厂生产工艺流程中最关键的环节，它起着承上启下的作用。
磨矿作业在选矿厂的基建投资和生产费用中占有很大的比例，同时磨矿作业是整个选矿厂的瓶颈作业，直接关系到选矿生产的处理能力、磨矿产品的质量(粒度特性、单体解离度、磨矿产品的浓度等)，对后续作业的指标乃至整个选矿厂的经济技术指标有很大的影响。
随着先进控制理论和检测手段以及计算机技术的发展，选矿过程中的磨矿作业的控制水平有了大幅度的提高，并取得了一些理论和应用方面的研究成果。
一批以多变量控制理论、模糊控制理论及自适应优化理论为基础，在充分考虑了磨矿作业特点的基础上，针对不同被控过程的具体特性，基于不同控制理论的实用控制策略己被提出。
为磨矿系统的自动控制和优化运行起到了积极的作用。
总的来说，磨矿作业自动控制虽然取得较为显著的效果，但一些关键参数(如磨机负荷量等)的精确检测和高效控制没有取得突破性进展，控制主要还是以稳定控制为主。
2 磨矿分级控制内容
由于磨矿作业的重要性和关键性，磨矿作业自动化在选矿自动化中居于首位。
磨矿分级自动化控制系统采用先进的控制方式，通过对磨机负荷和给矿性质等因素的综合分析判断，实现对磨机给矿量、磨矿浓度、分级溢流浓度和粒度的优化控制，磨机球荷球比的分析和调整，磨机油路润滑系统的安全保护等。
同时，系统还实现磨矿分级作业参数的自动检测、显示和各种故障报警，最终使磨矿分级作业始终在最优的状态下运行。
目前磨矿作业自动化的技术关键和难点主要有：
⑴如何精确检测磨机的负荷量并根据负荷量状况优化控制磨矿作业多参数;。
磨矿与分级教案一、教学目标1、让学生了解磨矿与分级的基本概念、原理和工艺流程。
2、使学生掌握磨矿与分级过程中的主要设备及其工作原理。
3、培养学生分析和解决磨矿与分级相关问题的能力。
二、教学重难点1、重点磨矿的工作原理及影响磨矿效果的因素。
分级的原理、方法及常用分级设备。
2、难点磨矿过程中如何根据矿石性质选择合适的磨矿工艺参数。
分级效率的计算和提高分级效率的措施。
三、教学方法1、讲授法：讲解磨矿与分级的基本概念、原理和工艺流程。
2、案例分析法：通过实际案例分析，加深学生对磨矿与分级的理解和应用。
3、讨论法：组织学生讨论磨矿与分级过程中的问题，培养学生的思维能力和团队合作精神。
四、教学过程1、课程导入（约 10 分钟）以矿石开采和加工的实际场景为例，引出磨矿与分级在选矿过程中的重要性。
提问学生对磨矿与分级的初步认识，激发学生的学习兴趣。
2、磨矿的基本概念和原理（约 30 分钟）讲解磨矿的定义：将大块矿石破碎并磨碎至适合后续选矿工艺要求的粒度。
介绍磨矿的作用：使有用矿物与脉石矿物单体解离，为选矿创造条件。
阐述磨矿的原理：依靠磨矿介质（如钢球、钢棒、砾石等）在磨机内的冲击和研磨作用，将矿石破碎和磨细。
3、影响磨矿效果的因素（约 30 分钟）矿石性质：包括矿石的硬度、韧性、解理、结构等。
硬度大、韧性高的矿石难磨，解理发育的矿石易磨。
磨矿机类型和规格：不同类型（如球磨机、棒磨机、自磨机等）和规格的磨矿机，其磨矿效果不同。
磨矿介质：介质的尺寸、形状、材质和填充率等都会影响磨矿效果。
磨矿浓度：适宜的磨矿浓度能提高磨矿效率。
给矿粒度和给矿量：给矿粒度过大或过小，给矿量过多或过少，都会影响磨矿效果。
4、磨矿设备（约 30 分钟）球磨机：介绍球磨机的结构（筒体、衬板、给矿端、排矿端、传动装置等）、工作原理和特点（适用范围广、生产能力大等）。
棒磨机：讲解棒磨机的结构与球磨机的区别，工作原理和适用场合（适合粗磨和脆性矿石）。
