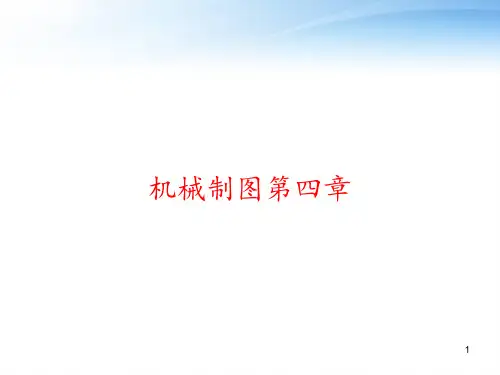

机械制图课件(王幼龙第四版)第四章——轴测图练习课

2024年《机械制图》公开课教案——视图一、教学内容本节课选自《机械制图》第四章，主题为“视图”。

详细内容包括视图的基本概念、分类及画法，重点讲解正视图、侧视图、俯视图、仰视图、后视图以及斜视图的绘制方法和应用场景。

二、教学目标1. 让学生掌握视图的基本概念，了解视图在机械制图中的重要作用。

2. 使学生学会绘制各类视图，并能正确运用到实际机械零件的制图中。

3. 培养学生的空间想象能力和观察能力，提高制图水平。

三、教学难点与重点重点：各类视图的画法及其应用场景。

难点：斜视图的绘制方法以及在实际制图中的应用。

四、教具与学具准备教具：PPT、板书用粉笔、尺子、圆规、三角板等。

学具：制图板、丁字尺、三角板、圆规、铅笔、橡皮等。

五、教学过程1. 导入：通过展示实际机械零件图片，引导学生思考如何用二维图形表达三维物体，从而引出视图的概念。

2. 理论讲解：a. 视图的基本概念、分类及作用。

b. 各类视图的画法及注意事项。

3. 例题讲解：a. 以一个简单的机械零件为例，演示如何绘制正视图、侧视图、俯视图等基本视图。

b. 以一个复杂的机械零件为例，讲解斜视图的画法。

4. 随堂练习：让学生根据所学的视图画法，独立完成一个机械零件的视图绘制。

5. 互动环节：学生互相交换练习，互相评价、讨论，教师点评并解答疑问。

六、板书设计1. 视图的基本概念、分类及作用。

2. 各类视图的画法及注意事项。

3. 例题解答步骤及关键点。

七、作业设计1. 作业题目：根据所学的视图知识，绘制一个简单机械零件的视图。

2. 答案：提供详细的绘制步骤和答案。

八、课后反思及拓展延伸1. 反思：本节课学生的掌握情况，对教学方法和手段进行调整。

2. 拓展延伸：引导学生了解其他制图方法，如剖面图、装配图等，提高制图能力。

同时，鼓励学生在课后参观机械加工车间，了解实际机械零件的制作过程，增强实践能力。

重点和难点解析1. 教学难点与重点的确定。

2. 教具与学具的准备。

机械制图-王幼龙-第4章-轴测图电子机械制图电子教案（15）[课题编号]15-4①[课题名称]轴测图(一)(平面立体正等轴测图的画法)[教材版本]王幼龙主编、中等职业教育国家规划教材--机械制图（机械类），第3版，北京：高等教育出版社，2007。

王幼龙主编、中等职业教育国家规划教材配套教学用书--机械制图习题集（机械类），第3版，北京：高等教育出版社，2007。

[教学目标和要求]一、知识与能力1、熟知轴测图的基本知识和轴测投影的基本特性。

2、掌握平面立体的正等轴测图的画法。

2、能根据平面立体的视图画出正等轴测图。

二、学习方法与素质养成引导学生以轴测投影的基本特性为基点，多看多画，努力开拓思维空间和创新能力；通过轴测图的学习，培养空间思维能力和创新素质。

[教学重点]轴测图的基本特性；平面立体正等轴测图的画法。

[难点分析]对轴测投影基本投影特性的理解与应用。

[分析学生]轴测图富立体感，直观、美观，能激发学生的学习兴趣。

通过前段的积累，具备知识基础和作图能力基础，理论学习没有大的障碍。

在作图步骤和作图的规范程度上会出现一些问题和差异，关键在于对平行投影特性的理解和学习习惯上加以引导和强化。

[教学设计思路]教学方法：讲练法、演示法、xx。

[教学资源]机械制图网络课程、圆规、三角板。

[教学安排]2课时（90分钟）教学步骤：讲课与演示交叉进行，讲课与练习交叉进行，最后进行归纳。

[教学过程]一、复习回顾（5～10分钟）1、简述球的投影分析和表面求点的方法；2、讲评作业批改情况和共性问题；3、预习检测：什么是轴测图？轴测图是采用什么投影法获得的？二、导入新课简述本课主要内容、要点、作用和地位，导出本节教学目标和要求。

已学习过的三视图，能将物体的各部分形状完整、准确地表达出来，而且度量性好，作图方便，在工程上得到广泛采用。

但因这种图样缺乏直观性和立体感，不能直接显现机件或部件立体效果。

为了弥补不足，工程上常采用富有立体感的轴测图来说明零部件形状，表达设计意图、产品包装等，在工程上作为辅助图样使用。

机械制图电子教案（1）【课题名称】绪论；制图的基本规定（一）图纸与比例、字体与图线。

【教学目标与要求】一、知识目标1．了解机械制图课程的性质、内容、任务与学习方法；2．了解国家标准关于图纸幅面和格式及比例、字体、图线的规定。

二、能力目标1．握理论联系实践的学习方法，通过反复实践，逐步提高看图和画图的能力；2．具有正确认知和选用图纸幅面和格式及比例的能力，能识别图形中的图线。

三、素质目标培养严格遵守《技术制图》、《机械制图》等国家技术标准的良好习惯，耐心细致的工作作风，严肃认真的工作态度，提高工程素质。

四、教学要求1．了解机械制图的学习方法，并能掌握使用；2．了解国家标准关于图纸幅面和格式及比例、字体、图线的规定，并会正确应用。

【教学重点】机械制图课程的学习方法【难点分析】比例的规定，图线的应用【分析学生】1．学生初学空间概念和想像力较薄弱；未接触过机械工厂和机械生产，缺少机械零件、部件的知识。

2．刚入学时多数学生学习机械制图的态度是端正的，学习中遇到困难后，部分学生会产生畏难情绪，个别学生甚至丧失学习信心与兴趣。

3．机械制图既有理论，又有实践，与中小学课程及其学习方法不同，学生对学习方法有一个适应和掌握的过程。

【教学设计思路】教学方法：演示法、讲授法、归纳法。

【教学资源】机械制图网络课程【教学安排】2课时（90分钟）教学步骤：网络演示，讲授交叉进行，最后进行归纳。

【教学过程】一、导入新课（10分钟）从家俱、建筑物、机械等的制造实践举例，引出要学会阅读和绘制图样（工程界的共同语言），讲解本课程的研究对象和内容。

二、新课教学（70分钟）1．机械制图的性质、特色、教学目标和学习方法（20分钟）。

教师演示网络课程的课程说明，重点讲解学习方法。

教师讲解时，注意向学生设问，是否听明白，有何问题，启发学生思维。

2．图纸幅面和格式（20分钟）教师讲解，并演示：①网络课程的第一章课程导航；②图纸幅面演示；③图框格式及尺寸演示；④图标规定的标题栏格式及尺寸演示。
