机械制图试题及答案一、选择题(每题2分,共20分)1. 机械制图中,第一角投影法与第三角投影法的主要区别是什么?A. 投影方向不同B. 视图数量不同C. 视图位置不同D. 投影平面不同2. 在机械制图中,标注尺寸时,以下哪项是正确的?A. 尺寸线应与被标注的线平行B. 尺寸数字应写在尺寸线的上方或旁边C. 尺寸线应使用虚线D. 尺寸数字应写在尺寸线下方3. 机械制图中,公差标注的基本原则是什么?A. 公差应标注在尺寸线的上方B. 公差应标注在尺寸线的下方C. 公差应标注在尺寸线的左侧D. 公差应标注在尺寸线的右侧4. 以下哪项不是机械制图中常见的视图?A. 俯视图B. 左视图C. 右视图D. 立体图5. 机械制图中,剖面图的作用是什么?A. 表示物体的外部形状B. 表示物体的内部结构C. 表示物体的尺寸D. 表示物体的材料6. 机械制图中,螺纹的标注方法是什么?A. 标注螺纹直径和螺距B. 标注螺纹直径和螺纹类型C. 标注螺纹直径和螺纹深度D. 标注螺纹直径和螺纹长度7. 机械制图中,焊接符号的作用是什么?A. 表示焊接的类型B. 表示焊接的尺寸C. 表示焊接的位置D. 表示焊接的强度8. 在机械制图中,局部放大图的作用是什么?A. 表示物体的局部细节B. 表示物体的整体结构C. 表示物体的尺寸D. 表示物体的材料9. 机械制图中,表面粗糙度的标注方法是什么?A. 标注表面粗糙度的数值B. 标注表面粗糙度的符号C. 标注表面粗糙度的类型D. 标注表面粗糙度的等级10. 机械制图中,装配图的作用是什么?A. 表示单个零件的详细结构B. 表示多个零件的组合关系C. 表示零件的尺寸D. 表示零件的材料答案:1. A2. B3. A4. D5. B6. B7. A8. A9. D10. B二、简答题(每题10分,共30分)1. 简述机械制图中尺寸标注的基本原则。
2. 解释什么是轴测图,并说明其与正投影图的区别。

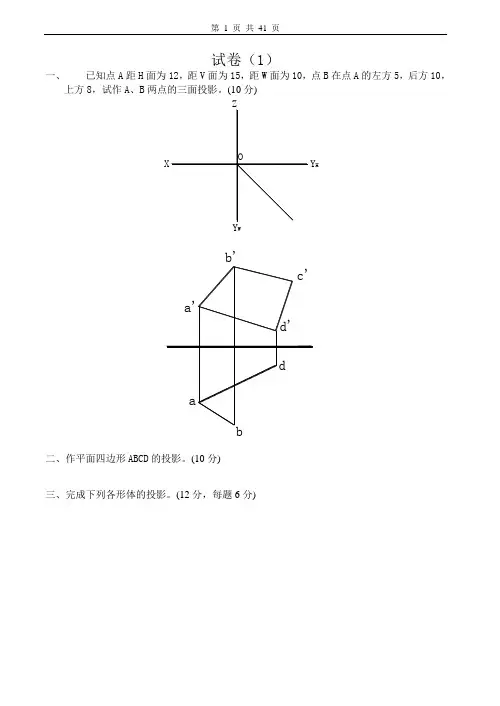

试卷(1)一、已知点A距H面为12,距V面为15,距W面为10,点B在点A的左方5,后方10,二、作平面四边形ABCD的投影。
(10分)三、完成下列各形体的投影。
(12分,每题6分)四、根据给出的视图,补画第三视图(或视图所缺的图线)。
(12分,每题6分)2.六、在指定位置将主视图画成剖视图。
(10分)八、已知两平板齿轮啮合,m1=m2=4mm,z1=20,z2=35,分别计算其齿顶圆、分度圆、齿根圆直径,并画出其啮合图(比例1:2)。
(10分)九、读零件图,并回答问题。
(16分)(1)该零件采用了哪些视图、剖视图或断面图?(2)指出该零件在长、宽、高三个方向的主要尺寸基准。
,是螺纹(内、外)。
H是,8试卷(2)一、作水平线AB的三面投影。
已知点A距H面为15,距V面为5,距W面为10,AB与V面夹角为30°,实长为30,点B在点A的左前方。
(10分)ZoX Y WY H二、已知直线为AC为正平线,试补全平行四边形ABCD的水平投影。
(12分)三、根据已知视图补画第三视图或视图中所缺的图线。
(16分,每题8分) 1.2.四、在指定位置将主视图画成全剖视图。
(12分)五、在指定位置画出移出断面图(键槽深3mm)。
(8分)六、改正双头螺柱连接中的错误画法。
(12分)七、画出齿轮的两个视图,已知m=3mm,z=20,写出主要计算式。
(10分)八、读零件图并回答下列问题。
(20分)(1)该零件采用了哪些视图、剖视图或断面图?(2)指出该零件在长、宽、高三个方向的主要尺寸基准。
(3)说明Φ40H7的意义。
(4)说明M8—7H 的含义。
(5)标出各剖视图的剖切平面位置。
(6)说明符号 的含义。
试卷(3)一、在平面ABC内作一条水平线,使其到H面的距离为10mm。
(10分)二、作一直线MN,使MNL//AB,且与直线CD、EF相交。
(10分)三、根据给出的视图,补画第三视图或视图中所缺的图线。
(14分,每题7分) 1.六、指出下列螺纹画法中的错误,并将正确的画在指定位置。
《机械制图》试题(附参考答案)一、单选题(共10题,每题1分,共10分)1、在判断重影点的可见性方面,若两点的水平投影重合,则视两点的正面投影()值大者为可见。
A、x 坐标B、y 坐标C、z 坐标D、不能判断正确答案:C2、顺时针旋转时旋入的螺纹为()。
A、可能是左旋也可能是右旋B、无法确定C、左旋D、右旋正确答案:D3、正投影的基本特性主要有真实性、积聚性、()。
A、普遍性B、特殊性C、收缩性D、统一性正确答案:C4、铅笔用“B”表示()。
A、软B、硬C、长D、高度尺寸正确答案:A5、不规则连续细实线为( )。
A、轮廓线B、折断线C、指引线D、隐藏线正确答案:B6、制图用纸之大小尺度,其中594×841是()。
A、A1B、A0C、A2D、A3正确答案:A7、制造机件所用的图,通常称为( )。
A、机构图B、工作图C、设计图D、制配图正确答案:B8、在图样中不可用粗实线来表示的是()。
A、图框线B、尺寸线C、螺纹牙顶线D、可见轮廓线正确答案:B9、机械图样中,表示可见轮廓线采用( )。
A、细实线B、粗实线C、细点画线D、波浪线正确答案:B10、齿轮属于()。
A、标准件B、一般零件C、零部件D、常用件正确答案:D二、多选题(共10题,每题1分,共10分)1、用于传动的螺纹是()A、三角形B、梯形C、矩形D、倒梯形E、锯齿形正确答案:BC2、与一个投影面平行,与其它两个投影面倾斜的直线,称为投影面的平行线,具体又可分为()。
A、水平线B、中心线C、正平线D、侧平线E、一般平行线正确答案:ACD3、相邻两线框或大线框中有小线框中有小线框则表示()A、同向错位的两表面B、表面上的凸台C、都不对D、同一表面E、表面上的孔正确答案:ABE4、平行投影法按投射线与投影面是否垂直又分为A、偏投影法B、180度投影法C、90度投影法D、正投影法E、斜投影法正确答案:DE5、基本视图不包括()A、后视图B、剖视图C、左视图D、断面图E、斜视图正确答案:BDE6、组合体相邻的表面可能形成()三种关系A、共面B、相切C、相交D、都不对E、平行线正确答案:ABC7、一般零件按其结构特点可分为:()。

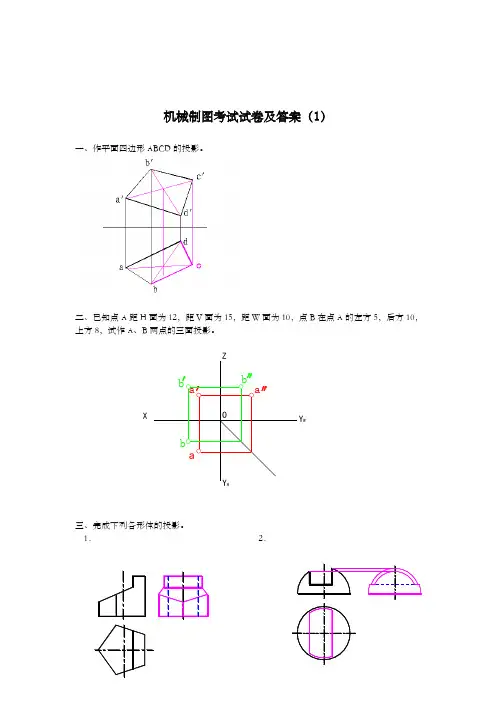

机械制图考试试卷及答案(1)一、作平面四边形ABCD 的投影。
二、已知点A 距H 面为12,距V 面为15,距W 面为10,点B 在点A 的左方5,后方10,上方8,试作A 、B 两点的三面投影。
XZY WOaaabbb三、完成下列各形体的投影。
1. 2.四、根据给出的视图,补画第三视图(或视图所缺的图线)。
1.2.五、在指定位置将主视图画成全剖视图。
六、在指定位置将主视图画成剖视图。
八、已知两平板齿轮啮合,m1=m2=4mm,z1=20,z2=35,分别计算其齿顶圆、分度圆、齿根圆直径,并画出其啮合图(比例1:2)。
九、读零件图,并回答问题。
1.该零件采用了哪些视图、剖视图和剖面图?2.指出该零件在长、宽、高三个方向的主要尺寸基准。
,是螺纹(内、外),又是,H是,答案:1.该零件采用了哪些视图、剖视图和剖面图?说明数量和名称。
该零件采用主视图、俯视图和左视图三个视图,其中,主视图是全剖视图,左视图是局部剖视图,俯视图为半剖视图。
2.指出该零件在长、宽、高三个方向的主要尺寸基准。
高方向基准是零件的底面,长度方向基准是零件上Φ42孔的左端面,宽度基准是宽度方向的对称线。
3.图中G1/2"表示:非螺纹密封的管螺纹,1/2"表示公称直径,是内螺纹(内、外),4.Φ36H8表示:Φ36是基本尺寸,H8是公差带代号,其中,H是基本偏差代号,8是公差等级。
5.说明符号的含义。
前者表示用去除材料的方法获得的表面粗糙度,6.3Ra的值为6.3μm.;后者表示,是由不去除材料的方法获得的零件表面。
6.试画出主视图的外形。
(图形从略)徐州师范大学考试试卷(1)机械工程系机电一体化专业画法几何及机械制图课程班级 姓名 学号 得分,上方8,试作A 、B 两点的三面投影。
(10分)三、完成下列各形体的投影。
(12分,每题6分)1.2.四、根据给出的视图,补画第三视图(或视图所缺的图线)。
(12分,每题6分) 1.2.五、在指定位置将主视图画成全剖视图。
机械制图考试试卷及答案〔1〕一、作平面四边形ABCD 的投影。
二、点A 距H 面为12,距V 面为15,距W 面为10,点B 在点A 的左方5,前方10,上方8,试作A 、B 两点的三面投影。
XZY Y WOaaabbb三、完成以下各形体的投影。
1. 2.四、根据给出的视图,补画第三视图〔或视图所缺的图线〕。
1.2.五、在指定位置将主视图画成全剖视图。
六、在指定位置将主视图画成剖视图。
八、两平板齿轮啮合,m1=m2=4mm,z1=20,z2=35,分别计算其齿顶圆、分度圆、齿根圆直径,并画出其啮合图〔比例1:2〕。
九、读零件图,并答复以下问题。
1.该零件采用了哪些视图、剖视图和剖面图?2.指出该零件在长、宽、高三个方向的主要尺寸基准。
,是螺纹〔内、外〕,又是,H是,答案:1.该零件采用了哪些视图、剖视图和剖面图?说明数量和名称。
该零件采用主视图、俯视图和左视图三个视图,其中,主视图是全剖视图,左视图是局部剖视图,俯视图为半剖视图。
2.指出该零件在长、宽、高三个方向的主要尺寸基准。
高方向基准是零件的底面,长度方向基准是零件上Φ42孔的左端面,宽度基准是宽度方向的对称线。
3.图中G1/2"表示:非螺纹密封的管螺纹,1/2"表示公称直径,是内螺纹〔内、外〕,4.Φ36H8表示:Φ36是根本尺寸,H8是公差带代号,其中,H是根本偏差代号,8是公差等级。
5.说明符号的含义。
前者表示用去除材料的方法获得的外表粗糙度,6.3μm.;后者表示,是由不去除材料的方法获得的零件外表。
6.试画出主视图的外形。
〔图形从略〕徐州师范大学考试试卷(1)机械工程系机电一体化专业画法几何及机械制图课程班级姓名学号得分方8,试作A、B两点的三面投影。
(10分)二、作平面四边形ABCD的投影。
(10分)三、完成以下各形体的投影。
(12分,每题6分)1.2.四、根据给出的视图,补画第三视图〔或视图所缺的图线〕。
(12分,每题6分) 1.2.五、在指定位置将主视图画成全剖视图。
机械制图试题库及答案一、选择题(每题2分,共20分)1. 机械制图中,表示物体内部结构的视图是:A. 主视图B. 左视图C. 剖视图D. 俯视图答案:C2. 机械制图中,表示物体长度的尺寸单位通常是:A. 毫米B. 厘米C. 米D. 千米答案:A3. 在机械制图中,如果一个圆的直径为50mm,那么它的半径是:A. 25mmB. 50mmC. 100mmD. 200mm答案:A4. 机械制图中,用于表示物体表面粗糙度的符号是:A. 表面粗糙度符号B. 尺寸线C. 基准线D. 剖面线答案:A5. 在机械制图中,如果一个零件的尺寸为“φ50±0.1mm”,那么它的尺寸公差是:A. 0.1mmB. 0.2mmC. 0.5mmD. 1mm答案:B6. 机械制图中,表示物体对称性的线是:A. 对称线B. 轴线C. 剖面线D. 尺寸线答案:A7. 在机械制图中,用于表示物体厚度的线是:A. 粗实线B. 细实线C. 虚线D. 点画线答案:A8. 机械制图中,用于表示物体轴线的线是:A. 粗实线B. 细实线C. 虚线D. 点画线答案:B9. 在机械制图中,用于表示物体对称性的符号是:A. 圆圈B. 正方形C. 星号D. 菱形答案:A10. 机械制图中,用于表示物体中心线的线是:A. 粗实线B. 细实线C. 虚线D. 点画线答案:D二、填空题(每题2分,共20分)1. 在机械制图中,______是用来表示物体的投影。
答案:视图2. 机械制图中,______是用来表示物体的尺寸。
答案:尺寸线3. 在机械制图中,______是用来表示物体的表面粗糙度。
答案:表面粗糙度符号4. 机械制图中,______是用来表示物体的对称性。
答案:对称线5. 在机械制图中,______是用来表示物体的轴线。
答案:轴线6. 机械制图中,______是用来表示物体的厚度。
答案:粗实线7. 在机械制图中,______是用来表示物体的中心线。
《机械制图》试题(适用于2011级机电数控专业中职学生,闭卷考试,满分500分)一、选择题(共70题,每题3分,共210分)1. (5章2节)(1)用剖切面完全地剖开机件所得的视图称()视图。
(A)全剖(B)半剖(C)局部剖(D)断面(2)用剖切面局部地剖开机件所得的视图称()视图。
(A)全剖(B)半剖(C)局部剖(D)断面(3)半剖视图以()线为对称中心线。
(A)双点画线(B)虚线(C)细实线(D)细点画线(4)全剖视图选用的是()剖切面。
(A)单一(B)几个平行的(C)几个相交的(D)都有可能(5)机件向不平行于任何基本投影面的平面投影所得的视图叫()。
(A)局部视图(B)斜视图(C)基本视图(D)向视图(6)在半剖视图中半个视图与半个剖视图的分界线用()。
(A)粗实线(B)细实线(C)细点画线(D)波浪线(7)机件具有若干相同结构(如齿、槽等),并按一定规律分布时,只需画出几个完整的结构,其余用()线连接,并注明该结构的总数。
(A)粗实(B)细实(C)细点画(D)波浪2. (5章3节)(8)在下图的A-A断面图中,选出正确的断面图()。
(9)下图的A-A剖面图中,选出正确的断面图()。
3. (5章4节)(10)下面中间的图用的是()表达方法。
(A)局部剖视图(C)局部放大剖视图(B)局部放大图(D局部剖视放大图(11)半剖视图选用的是()剖切面。
(A)单(B)几个平行的(C)几个相交的(D) 其它(12)局部剖视图选用的是()剖切面。
(A)单(B)几个平行的(C)几个相交的(D) 其它(13)六个基本视图中最常用的是()视图。
(A)主、右、仰(B)主、俯、左(C)后、右、仰(14)六个基本视图的投影规律是“主俯仰后:长对正;((D)主、左、仰):高平齐;俯左仰右:宽相等。
”(A)主俯仰右(B)俯左后右(C)主左右后(D)主仰后右(15 )在局部剖视图中,视图与剖视部分的分界线用()。
(A)粗实线(B)细实线(C)细点画线(D)波浪线(16)重合剖面的轮廓线用()线表示。

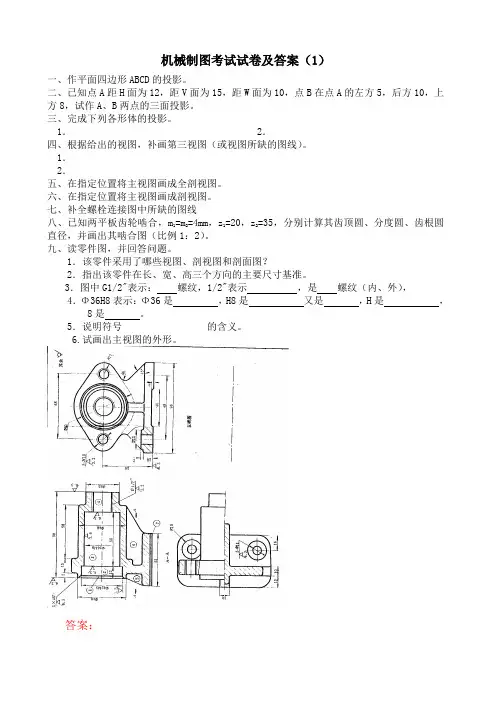

机械制图考试试卷及答案(1)一、作平面四边形ABCD的投影。
二、已知点A距H面为12,距V面为15,距W面为10,点B在点A的左方5,后方10,上方8,试作A、B两点的三面投影。
三、完成下列各形体的投影。
1. 2.四、根据给出的视图,补画第三视图(或视图所缺的图线)。
1.2.五、在指定位置将主视图画成全剖视图。
六、在指定位置将主视图画成剖视图。
七、补全螺栓连接图中所缺的图线八、已知两平板齿轮啮合,m1=m2=4mm,z1=20,z2=35,分别计算其齿顶圆、分度圆、齿根圆直径,并画出其啮合图(比例1:2)。
九、读零件图,并回答问题。
1.该零件采用了哪些视图、剖视图和剖面图?2.指出该零件在长、宽、高三个方向的主要尺寸基准。
3.图中G1/2"表示:螺纹,1/2"表示,是螺纹(内、外),4.Φ36H8表示:Φ36是,H8是又是,H是,8是。
5.说明符号的含义。
6.试画出主视图的外形。
答案:1.该零件采用了哪些视图、剖视图和剖面图?说明数量和名称。
该零件采用主视图、俯视图和左视图三个视图,其中,主视图是全剖视图,左视图是局部剖视图,俯视图为半剖视图。
2.指出该零件在长、宽、高三个方向的主要尺寸基准。
高方向基准是零件的底面,长度方向基准是零件上Φ42孔的左端面,宽度基准是宽度方向的对称线。
3.图中G1/2"表示:非螺纹密封的管螺纹,1/2"表示公称直径,是内螺纹(内、外),4.Φ36H8表示:Φ36是基本尺寸,H8是公差带代号,其中,H是基本偏差代号,8是公差等级。
5.说明符号的含义。
前者表示用去除材料的方法获得的表面粗糙度,Ra的值为μm.;后者表示,是由不去除材料的方法获得的零件表面。
6.试画出主视图的外形。
(图形从略)徐州师范大学考试试卷(1)机械工程系机电一体化专业画法几何及机械制图课程一、10,上方8,试作A、B两点的三面投影。
(10分)二、作平面四边形ABCD的投影。
機械製圖試題一.填空:1.螺纹的基本要素有五个:牙型、公称直径、螺距、线数、旋向。
2.断面图分为移出断面和重合断面。
3.按剖切范围的大小,剖视图可分为全视图、局部视图、半视图。
4.读组合体视图的基本方法是形体分析法和面形分析法。
5.在组合体视图上标注尺寸,应做到正确、齐全、清晰。
6.基本尺寸相同的,相互结合的孔和轴公差带之间的关系称为配合。
7.零件加工表面具有的较小间距的峰谷所组成的微观几何形状特性,称为表面粗糙度。
8.装配图的特殊画法有拆卸画法、假想画法、简化画法和夸大画法和单独表示法。
二.选择题:1.有一左旋梯形螺纹,其公称直径为30,螺距为6,导程12,其代号应为B。
A. M 30 × 6B. Tr30×12(p6)LHC. G1/2AD. Tr30×p62.判断B-B断面图,正确的答案是C。
3.看懂主、俯视图,想象出组合体的形状,找出正确的左视图A。
4.下列各图中,合理的钻孔工艺结构是C。
A B CD5.代号为6206的滚动轴承,表示轴承内圈直径为A mm的深沟球轴承。
A. 30B. 40C. 8D. 806.在画半剖视图时,半个视图与半个剖视图的分界线是C。
A. 虚线B. 细实线C. 细点画线D. 粗实线8. 下列局部剖视图中,正确的画法是B。
A B C D10. 下列四组视图中,主视图均为全剖视图,其中A的主视图有缺漏的线。
A B C.D三.组合体作图题1.已知组合体的主视图和俯视图,画出组合体的左视图,虚线不可省略。
2.补全组合体的尺寸,尺寸数值按1∶1在图中量取后取整数。
(第1题图)(第2题图)四.表达方法作图题(20分)1.根据给定的视图,在指定位置将主视图改画为全剖视图。
2.补画主视图中缺漏的线。
(第1题图)(第2题图)五.读零件图读懂阀盖零件图,填空并回答问题。
1.从标题栏可知,阀盖按比例1:2绘制,材料为铸钢。
阀盖的实际总长为44 mm。
2.阀盖由主视图和左视图表达。
大学机械制图试题及答案一、选择题(每题2分,共20分)1. 机械制图中,表示物体内部结构的视图是:A. 正视图B. 侧视图C. 俯视图D. 剖视图答案:D2. 标准零件的尺寸标注应使用:A. 基本尺寸B. 极限尺寸C. 公差D. 以上都是答案:D3. 在机械制图中,用于表示零件表面粗糙度的符号是:A. 箭头B. 圆圈C. 波浪线D. 斜线答案:C4. 机械制图中,用于表示零件在空间位置的线是:A. 虚线B. 点画线C. 细线D. 粗线答案:B5. 机械制图中,表示零件剖面线的线型是:A. 细实线B. 粗实线C. 虚线D. 点画线答案:C6. 机械制图中,表示零件对称性的符号是:A. 箭头B. 圆圈C. 波浪线D. 斜线答案:A7. 机械制图中,表示零件中心线的线型是:A. 粗实线B. 细实线C. 虚线D. 点画线答案:A8. 在机械制图中,用于表示零件尺寸的单位通常是:A. 毫米B. 厘米C. 米D. 英寸答案:A9. 机械制图中,用于表示零件加工精度的参数是:A. 尺寸B. 公差C. 材料D. 表面粗糙度答案:B10. 在机械制图中,表示零件装配关系的线是:A. 粗实线B. 细实线C. 虚线D. 点画线答案:C二、填空题(每题2分,共20分)1. 机械制图中,表示零件剖面线的线型是______线。
答案:虚2. 机械制图中,表示零件对称性的符号是______。
答案:箭头3. 机械制图中,用于表示零件尺寸的单位通常是______。
答案:毫米4. 机械制图中,表示零件中心线的线型是______。
答案:粗实5. 机械制图中,用于表示零件加工精度的参数是______。
答案:公差6. 机械制图中,表示零件装配关系的线是______。
答案:虚7. 机械制图中,表示零件表面粗糙度的符号是______。
答案:波浪8. 机械制图中,用于表示零件内部结构的视图是______。
答案:剖视9. 机械制图中,表示零件在空间位置的线是______。
《机械制图》课程中专试题库第一章制图基本知识与技能一、填空题1、机械制图当中基本图幅有哪五种 A0 、 A1 、 A2 、 A3A4 其中A4图纸幅的尺寸为 210×297 。
2、机械制图当中常用的线型有粗实线、细实线、虚线等,可见轮廓线采用粗实线,尺寸线,尺寸界线采用细实线线,轴线,中心线采用细点画线。
3、机械制图当中的汉字应写成长仿宋体。
*4、图样中的尺寸以㎜为单位。
5、在标注直径时,在数字前面应该加φ,在标注半径时应在数字前加 R 。
6、尺寸标注由尺寸界线、尺寸线和尺寸数字组成。
7、在标注角度尺寸时,数字应水平书写。
★8、机械制图中通常采用两种线宽,粗、细线的比率为 2:1 。
9、线性尺寸数字一般应注写在尺寸线的上方或左方。
★10、平面图形中所注尺寸按作用分为定形尺寸和定位尺寸。
二、选择题1、下列符号中表示强制国家标准的是( C )。
A. GB/T B. GB/Z C.GB2、不可见轮廓线采用( B )来绘制。
A.粗实线 B.虚线 C.细实线3、下列比例当中表示放大比例的是( B )A.1:1 B. 2:1 C.1:24、在标注球的直径时应在尺寸数字前加( C )A.R B.Φ C.SΦ4、下列比例当中表示缩小比例的是( C )A.1:1 B. 2:1 C.1:25、机械制图中一般不标注单位,默认单位是( A )A.㎜ B.㎝ C.m6、下列尺寸正确标注的图形是( C )7、下列缩写词中表示均布的意思的是( C )A.SR B. EQS C.C8、角度尺寸在标注时,文字一律( A )书写A.水平 B.垂直 C.倾斜9、标题栏一般位于图纸的( A )A.右下角 B.左下角 C.右上角三、判断题国家制图标准规定,图纸大小可以随意确定 ( × )比例是指图样与实物相应要素的线性尺寸之比。
( × )2:1是缩小比例。
( × )绘制机械图样时,尽量采用1:1的比例( √ )使用圆规画图时,应尽量使钢针和铅笔芯垂直于纸面。
( √ )丁字尺与三角板随意配合,便可画出65度的倾斜线。
( × )国家制图标准规定,可见的轮廓线用虚线绘制。
( × )国家制图标准规定,各种图线的粗细相同。
( × )制图标准规定,图样中标注的尺寸数值为工件的最后完成尺寸。
(√ )10、图样中书写汉字的字体,应为长仿宋体。
( √ )11、画圆的中心线时,其交点可心是点画线的短画。
( × )12、当圆的直径过小时,可以用线实线来代替线点画线。
( √ )四、用已知半径作圆弧连接(保留作图痕迹)1、五、检查下图尺寸注法的错误,将正确的标注方法标注在右边图中。
1、答案2、《机械制图》课程试题库第二章正投影作图基础一、填空题1、工程上常采用的投影法是中心投影法和平行投影法法,其中平行投影法按投射线与投影面是否垂直又分为正投影法和斜投影法。
2、当直线平行于投影面时,其投影反映实长,这种性质叫实形性,当直线垂直投影面时,其投影为一点,这种性质叫积聚性,当平面倾斜于投影面时,其投影为缩短的直线(原图的类似行),这种性质叫类似性。
3、主视图所在的投影面称为正立投影面,简称正面,用字母 V 表示,俯视图所在的投影面称为水平投影面,简称水平面,用字母 H 表示。
左视图所在的投影面称为侧立投影面简称侧面,用字母 W 表示。
*4、三视图的投影规律是:主视图与俯视图长对正;主视图与左视图高平齐;俯视图与左视图宽相等。
5、零件有长宽高三个方向的尺寸,主视图上只能反映零件的长和高,俯视图上只能反映零件的长和宽,左视图上只能反映零件的宽和高。
★6、零件有上、下、左、右、前、后六个方位,在主视图上只能反映零件的上下左右方位,俯视图上只能反映零件的前后左右方位。
7、直线按其对三个投影面的相对位置关系不同,可分为投影面的平行线、投影面的垂直线、一般位置直线。
8、与一个投影面垂直的直线,一定与其它两个投影面平行,这样的直线称为投影面的垂直线。
9、与正面垂直的直线,与其它两个投影面一定平行,这样的直线称为正垂线。
10、与一个投影面平行,与其它两个投影面倾斜的直线,称为投影面的平行线,具体又可分为正平线、水平线、侧平线。
11、与三个投影面都倾斜的直线称为一般位置直线。
12、空间平面按其对三个投影面的相对位置不同,可分投影面的平行面、投影面的垂直面一般位置平面。
13、与一个投影面平行的平面,一定与其它两个投影面垂直,这种平面称为投影面的平行面,具体可分为正平面、水平面、侧平面。
14、与正面平行的平面,与其它两个投影面垂直这样的平面称为正平面。
它的正投影反映实形。
二、选择题1、下列投影法中不属于平行投影法的是( A )A、中心投影法B、正投影法C、斜投影法2、当一条直线平行于投影面时,在该投影面上反映( A )A、实形性B、类似性C、积聚性3、当一条直线垂直于投影面时,在该投影面上反映( C )A、实形性B、类似性C、积聚性4、在三视图中,主视图反映物体的( B )A、长和宽B、长和高C、宽和高5、主视图与俯视图( A )A、长对正B、高平齐C、宽相等6、主视图与左视图( B )A、长对正B、高平齐C、宽相等*7、为了将物体的外部形状表达清楚,一般采用( A )个视图来表达。
A、三B、四C、五*8、三视图是采用( B )得到的A、中心投影法B、正投影法C、斜投影法★9、当一个面平行于一个投影面时,必( B )于另外两个投影面A、平行B、垂直C、倾斜★10、当一条线垂直于一个投影面时,必( A )于另外两个投影面A、平行B、垂直C、倾斜三、判断题1、水平线的正面投影与X轴平行,水平投影反映线段的真实长度。
(√)2、正平面的正面投影积聚为直线。
(×)3、铅垂面的水平投影积聚成平行X轴的直线段。
(√)4、正投影的基本特性是实形性,积聚性和类似性。
(√)5、中心投影法是投射线互相平行的。
(×)6、水平线的水平投影反映真实长度。
(√)7、水平面的水平投影积聚为直线。
(×)8、点的三投影面体系中的位置,可以用坐标来表示。
(√)9、画线段的三面投影实质是作两端点的三面投影,然后同面投影连线。
(√)10、当一条直线垂直于投影面时,则在该面上反映实形性。
(×)四、根据点的坐标作点的三面投影并回答问题1、已知点A(10,15,20),点B(20,10,15)略:点A在点B 右(左右)点A在点B 上(上下)点A在点B 前(前后)2、已知点A(15,15,20)点B在点A左5,前10,下5,作A,B两点的投影略:五、根据线面的两面投影作第三面投影,并判断其类型1、根据AB直线的两投影作第三面的投影,2、根据CD直线的两投影作第三面的投影,并判断其类型并判断其类型3、根据平面ABC的两面投影作第三面的投影,4、根据平面ABC的两面投影作第三面的投影,并判断其类型并判断其类型《机械制图》课程试题库第四章立体表面交线(a) (b) (c) (d)3、已知物体的主、俯视图,错误的左视图是( A )4、已知立体的主、俯视图,正确的左视图是( B )。
★5、已知物体的主、俯视图,正确的左视图是( A )二、完成立体表面点A,B的投影1、完成正六棱柱表面上点A,B的投影2、完成圆锥表面上点A、B的投影3、完成圆柱表面上点A,B的投影三、画出下列立体的第三面投影,补画截交线1、画出圆柱的截交线2、画出正六棱柱的截交线3、画出圆锥的截交线★4、画出圆柱的截交线★5、画出三棱柱的截交线四、相贯线作图1、画出圆柱的相贯线★2、画出圆柱的相贯线《机械制图》课程试题库第四章轴测图一、选择题1、物体上互相平行的线段,轴测投影( A )A、平行B、垂直C、无法确定*2、正等轴测图的轴间角为( A )A、120B、60C、903、正等轴测图中,为了作图方便,轴向伸缩系数一般取( C )A、3B、2C、14、画正等轴测图的X、Y轴时,为了保证轴间角,一般用( A )三角板绘制A、30○B、45○C、90○5、在斜二等轴测图中,取一个轴的轴向变形系数为0.5时,另两个轴向变形系数为( B )A、0.5B、1C、2★6、根据组合体的组合方式,画组合体轴测图时,常用( D )作图。
A、切割法B、叠加法C、综合法 D,切割法、叠加法和综合法二、判断题为了简化作图,通常将正等轴测图的轴向变形系数取为1 (√)正等轴测图的轴间角可以任意确定(×)空间直角坐标轴在轴测投影中,其直角的投影一般已经不是直角了。
(√)形体中互相平行的棱线,在轴测图中仍具有互相平行的性质。
(√)形体中平行于坐标轴的棱线,在轴测图中仍平行于相应的轴测轴。
(√)画图时,为了作图简便,一般将变形系数简化1.这样在画正等轴测图时,凡是平行于投影轴的线段,就可以直接按立体上相应的线段实际长度作轴测图,而不需要换算。
(√)正等轴测图与斜二等轴测图的轴间角完全相同。
(×)斜二等轴测图的画法与正等轴测图的画法基本相同,只是它们的轴间角和轴变形系数不同。
(√)三、根据轴侧图,补画三视图中所缺的线条1、 2、四、.根据轴侧图画三视图,尺寸在图上量取1、根据轴测图画三视图★2、根据轴测图画三视图3、根据轴测图画三视图五、根据三视图画正等轴测图1、根据三视图画正等轴测图★2、根据三视图画正等轴测图*3、根据三视图画正等轴测图《机械制图》课程试题库第五章组合体一、填空题★1、组合体的组合形式有叠加和切割两类。
★2、组合体相邻的表面可能形成共面、相交和相切三种关系。
3、组合体视图的画图步骤是形体分析法、选择比例图幅、选择视图、布置视图、画底稿、检查、描深、标注尺寸、完成全图。
*4、组合体尺寸标注的基本要求为:正确、齐全、清晰。
二、选择题1、看懂主、俯视图,想象出组合体的形状,找出错误的左视图 A 。
三、判断题1、当两形体邻接表面相切时,由于相切是光滑过渡,所以切线的投影不画。
√2、标注的尺寸不是定位尺寸就是定形尺寸。
×画图题1、补全组合体的尺寸,尺寸数值按1∶1在图中量取后取整数。
(根据实际尺寸进行标注)2、根据两面视图,想出组合体的形状,并补画第三面视图。
(10分)画出下面立体的三视图(20分)4、补全图中的漏线。
(5分)5、求作W投影(10分)。
6、由轴测图补画视图。
(10分)7、补画视图中的缺线(10分)8、补画第三视图(40分)a《机械制图》课程试题库第六章机械图样的基本表示方法一、填空题★1、按剖切范围分,剖视图可分为全剖、半剖和局部剖三类。
*2、断面图分为:重合断面和移出断面两种。
3、同一零件各剖视图的剖面线方向相同间隔相等*4、六个基本视图的名称为:主视图俯视图左视图右视图仰视图后视图。
