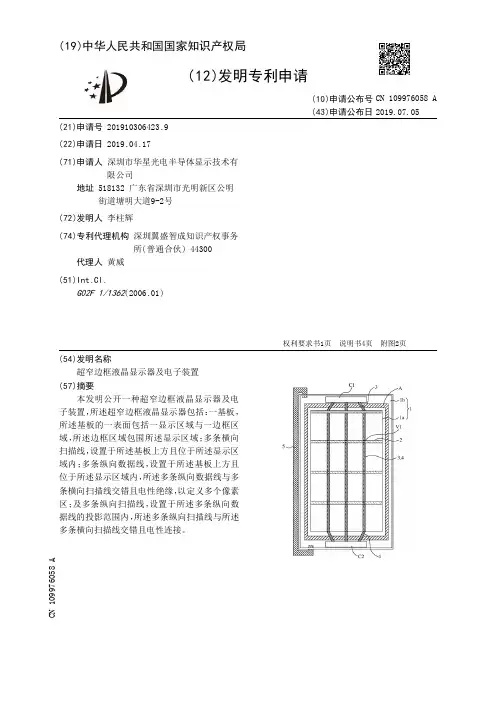

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910306423.9(22)申请日 2019.04.17(71)申请人 深圳市华星光电半导体显示技术有限公司地址 518132 广东省深圳市光明新区公明街道塘明大道9-2号(72)发明人 李柱辉　(74)专利代理机构 深圳翼盛智成知识产权事务所(普通合伙) 44300代理人 黄威(51)Int.Cl.G02F 1/1362(2006.01)(54)发明名称超窄边框液晶显示器及电子装置(57)摘要本发明公开一种超窄边框液晶显示器及电子装置，所述超窄边框液晶显示器包括：一基板，所述基板的一表面包括一显示区域与一边框区域，所述边框区域包围所述显示区域；多条横向扫描线，设置于所述基板上方且位于所述显示区域内；多条纵向数据线，设置于所述基板上方且位于所述显示区域内，所述多条纵向数据线与多条横向扫描线交错且电性绝缘，以定义多个像素区；及多条纵向扫描线，设置于所述多条纵向数据线的投影范围内，所述多条纵向扫描线与所述多条横向扫描线交错且电性连接。

权利要求书1页 说明书4页 附图2页CN 109976058 A 2019.07.05C N 109976058A权　利　要　求　书1/1页CN 109976058 A1.一种超窄边框液晶显示器，其特征在于：包括：一基板，所述基板的一表面包括一显示区域与一边框区域，所述边框区域包围所述显示区域；多条横向扫描线，设置于所述基板上方且位于所述显示区域内；多条纵向数据线，设置于所述基板上方且位于所述显示区域内，所述多条纵向数据线与多条横向扫描线交错且电性绝缘，以定义多个像素区；及多条纵向扫描线，设置于所述多条纵向数据线的投影范围内，所述多条纵向扫描线与所述多条横向扫描线交错且电性连接。

2.如权利要求1所述的超窄边框液晶显示器，其特征在于：所述基板电性连接一基板走线，所述基板走线设置于所述基板外的一外部电路中。

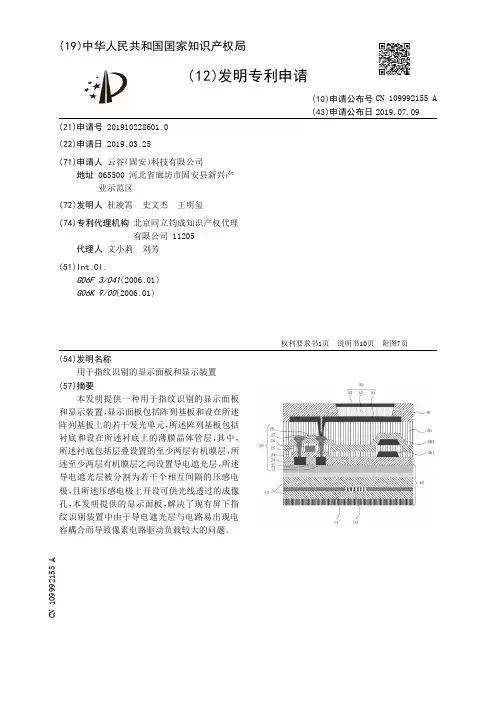

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910228601.0(22)申请日 2019.03.25(71)申请人 云谷（固安）科技有限公司地址 065500 河北省廊坊市固安县新兴产业示范区(72)发明人 杜凌霄　史文杰　王明玺　(74)专利代理机构 北京同立钧成知识产权代理有限公司 11205代理人 文小莉　刘芳(51)Int.Cl.G06F 3/041(2006.01)G06K 9/00(2006.01)(54)发明名称用于指纹识别的显示面板和显示装置(57)摘要本发明提供一种用于指纹识别的显示面板和显示装置，显示面板包括阵列基板和设在所述阵列基板上的若干发光单元，所述阵列基板包括衬底和设在所述衬底上的薄膜晶体管层，其中，所述衬底包括层叠设置的至少两层有机膜层，所述至少两层有机膜层之间设置导电遮光层，所述导电遮光层被分割为若干个相互间隔的压感电极，且所述压感电极上开设可供光线透过的成像孔，本发明提供的显示面板，解决了现有屏下指纹识别装置中由于导电遮光层与电路易出现电容耦合而导致像素电路驱动负载较大的问题。

权利要求书1页 说明书10页 附图7页CN 109992155 A 2019.07.09C N 109992155A权　利　要　求　书1/1页CN 109992155 A1.一种用于指纹识别的显示面板，所述显示面板包括阵列基板和设在所述阵列基板上的若干发光单元，所述阵列基板包括衬底和设在所述衬底上的薄膜晶体管层，其特征在于，所述衬底包括层叠设置的至少两层有机膜层，所述至少两层有机膜层之间设置导电遮光层，所述导电遮光层被分割为若干个相互间隔的压感电极，且所述压感电极上开设可供光线透过的成像孔。

2.一种用于指纹识别的显示面板，所述显示面板包括阵列基板和设在所述阵列基板上的若干发光单元，所述阵列基板包括衬底和设在所述衬底上的薄膜晶体管层，其特征在于，所述衬底包括层叠设置的至少两层有机膜层，所述至少两层有机膜层之间设置导电遮光层，所述导电遮光层上设置与所述导电遮光层绝缘的多个间隔设置的压感电极，所述导电遮光层上开设成像孔，所述压感电极上与所述成像孔对应的位置开设透光孔。

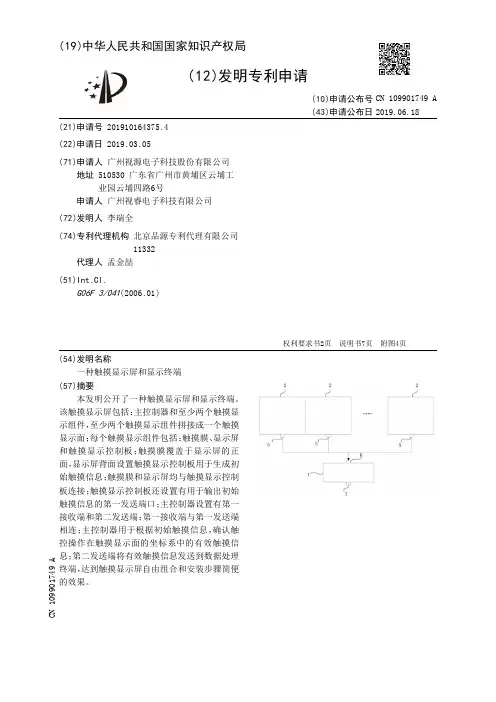

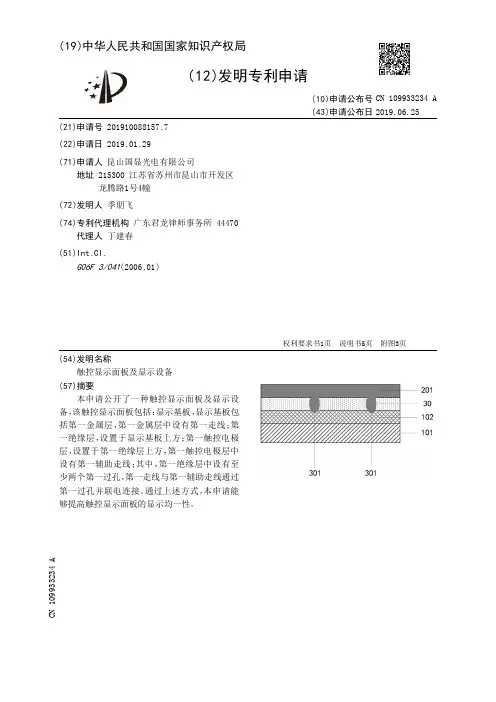

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910164375.4(22)申请日 2019.03.05(71)申请人 广州视源电子科技股份有限公司地址 510530 广东省广州市黄埔区云埔工业园云埔四路6号申请人 广州视睿电子科技有限公司(72)发明人 李瑞全　(74)专利代理机构 北京品源专利代理有限公司11332代理人 孟金喆(51)Int.Cl.G06F 3/041(2006.01)(54)发明名称一种触摸显示屏和显示终端(57)摘要本发明公开了一种触摸显示屏和显示终端。

该触摸显示屏包括：主控制器和至少两个触摸显示组件，至少两个触摸显示组件拼接成一个触摸显示面；每个触摸显示组件包括：触摸膜、显示屏和触摸显示控制板；触摸膜覆盖于显示屏的正面，显示屏背面设置触摸显示控制板用于生成初始触摸信息；触摸膜和显示屏均与触摸显示控制板连接；触摸显示控制板还设置有用于输出初始触摸信息的第一发送端口；主控制器设置有第一接收端和第二发送端；第一接收端与第一发送端相连；主控制器用于根据初始触摸信息，确认触控操作在触摸显示面的坐标系中的有效触摸信息；第二发送端将有效触摸信息发送到数据处理终端，达到触摸显示屏自由组合和安装步骤简便的效果。

权利要求书2页 说明书7页 附图4页CN 109901749 A 2019.06.18C N 109901749A权　利　要　求　书1/2页CN 109901749 A1.一种触摸显示屏，其特征在于，包括：主控制器和至少两个触摸显示组件，所述至少两个触摸显示组件拼接成一个触摸显示面；每个所述触摸显示组件包括：触摸膜、显示屏和触摸显示控制板；所述触摸膜覆盖于所述显示屏的正面，用于检测触控操作，所述显示屏背面设置所述触摸显示控制板；所述触摸显示控制板，用于根据所述触控操作生成对应的初始触摸信息；所述触摸膜和所述显示屏均与所述触摸显示控制板连接；所述触摸显示控制板还设置有用于输出所述初始触摸信息的第一发送端；所述主控制器设置有第一接收端和第二发送端；所述第一接收端与所述第一发送端相连，以接收每个所述触摸显示组件检测到的初始触摸信息；所述主控制器用于根据所述初始触摸信息，确认所述触控操作在所述触摸显示面的坐标系中的有效触摸信息；所述第二发送端用于将所述有效触摸信息发送到数据处理终端。

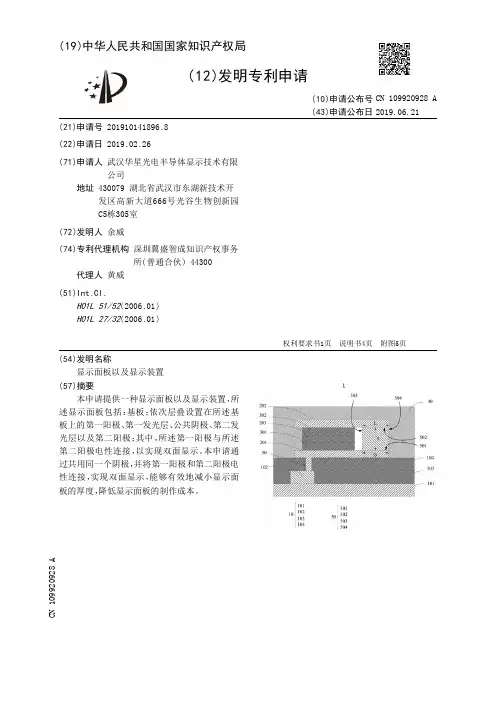

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910141896.8(22)申请日 2019.02.26(71)申请人 武汉华星光电半导体显示技术有限公司地址 430079 湖北省武汉市东湖新技术开发区高新大道666号光谷生物创新园C5栋305室(72)发明人 余威　(74)专利代理机构 深圳翼盛智成知识产权事务所(普通合伙) 44300代理人 黄威(51)Int.Cl.H01L 51/52(2006.01)H01L 27/32(2006.01)(54)发明名称显示面板以及显示装置(57)摘要本申请提供一种显示面板以及显示装置，所述显示面板包括：基板；依次层叠设置在所述基板上的第一阳极、第一发光层、公共阴极、第二发光层以及第二阳极；其中，所述第一阳极与所述第二阳极电性连接，以实现双面显示。

本申请通过共用同一个阴极，并将第一阳极和第二阳极电性连接，实现双面显示，能够有效地减小显示面板的厚度，降低显示面板的制作成本。

权利要求书1页 说明书4页 附图5页CN 109920928 A 2019.06.21C N 109920928A权　利　要　求　书1/1页CN 109920928 A1.一种显示面板，其特征在于，包括：基板；依次层叠设置在所述基板上的第一阳极、第一发光层、公共阴极、第二发光层以及第二阳极；其中，所述第一阳极与所述第二阳极电性连接，以实现双面显示。

2.根据权利要求1所述的显示面板，其特征在于，所述第一阳极与所述第二阳极之间还设置有导电间隙物，所述第一阳极通过所述导电间隙物与所述第二阳极电性连接。

3.根据权利要求2所述的显示面板，其特征在于，所述导电间隙物包括相对设置的第一底部和第二底部，所述第一底部与所述第一阳极相连接，所述第二底部与所述第二阳极相连接；其中，所述第一底部与所述第二底部之间的距离等于所述第一发光层的厚度、所述公共阴极的厚度以及所述第二发光层的厚度之和。

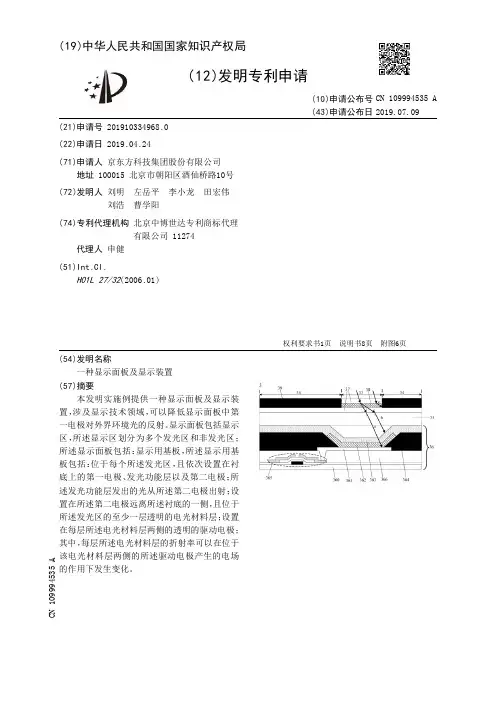

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910334968.0(22)申请日 2019.04.24(71)申请人 京东方科技集团股份有限公司地址 100015 北京市朝阳区酒仙桥路10号(72)发明人 刘明　左岳平　李小龙　田宏伟　刘浩　曹学阳　(74)专利代理机构 北京中博世达专利商标代理有限公司 11274代理人 申健(51)Int.Cl.H01L 27/32(2006.01)(54)发明名称一种显示面板及显示装置(57)摘要本发明实施例提供一种显示面板及显示装置，涉及显示技术领域，可以降低显示面板中第一电极对外界环境光的反射。

显示面板包括显示区，所述显示区划分为多个发光区和非发光区；所述显示面板包括：显示用基板，所述显示用基板包括：位于每个所述发光区，且依次设置在衬底上的第一电极、发光功能层以及第二电极；所述发光功能层发出的光从所述第二电极出射；设置在所述第二电极远离所述衬底的一侧，且位于所述发光区的至少一层透明的电光材料层；设置在每层所述电光材料层两侧的透明的驱动电极；其中，每层所述电光材料层的折射率可以在位于该电光材料层两侧的所述驱动电极产生的电场的作用下发生变化。

权利要求书1页 说明书8页 附图6页CN 109994535 A 2019.07.09C N 109994535A权　利　要　求　书1/1页CN 109994535 A1.一种显示面板，包括显示区，所述显示区划分为多个发光区和非发光区；其特征在于，所述显示面板包括：显示用基板，所述显示用基板包括：位于每个所述发光区，且依次设置在衬底上的第一电极、发光功能层以及第二电极；所述发光功能层发出的光从所述第二电极出射；设置在所述第二电极远离所述衬底的一侧，且位于所述发光区的至少一层透明的电光材料层；设置在每层所述电光材料层两侧的透明的驱动电极；其中，每层所述电光材料层的折射率可以在位于该电光材料层两侧的所述驱动电极产生的电场的作用下发生变化。

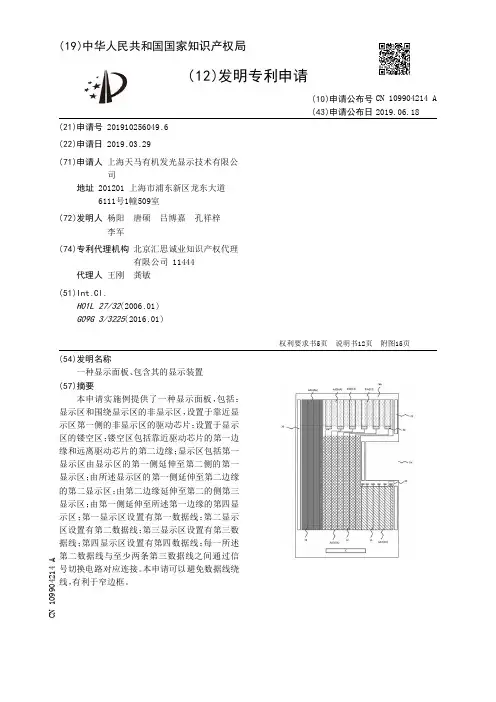

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910256049.6(22)申请日 2019.03.29(71)申请人 上海天马有机发光显示技术有限公司地址 201201 上海市浦东新区龙东大道6111号1幢509室(72)发明人 杨阳　唐硕　吕博嘉　孔祥梓　李军　(74)专利代理机构 北京汇思诚业知识产权代理有限公司 11444代理人 王刚　龚敏(51)Int.Cl.H01L 27/32(2006.01)G09G 3/3225(2016.01)(54)发明名称一种显示面板、包含其的显示装置(57)摘要本申请实施例提供了一种显示面板，包括：显示区和围绕显示区的非显示区，设置于靠近显示区第一侧的非显示区的驱动芯片；设置于显示区的镂空区；镂空区包括靠近驱动芯片的第一边缘和远离驱动芯片的第二边缘；显示区包括第一显示区由显示区的第一侧延伸至第二侧的第一显示区；由所述显示区的第一侧延伸至第二边缘的第二显示区；由第二边缘延伸至第二的侧第三显示区；由第一侧延伸至所述第一边缘的第四显示区；第一显示区设置有第一数据线；第二显示区设置有第二数据线；第三显示区设置有第三数据线；第四显示区设置有第四数据线；每一所述第二数据线与至少两条第三数据线之间通过信号切换电路对应连接。

本申请可以避免数据线绕线，有利于窄边框。

权利要求书5页 说明书12页 附图15页CN 109904214 A 2019.06.18C N 109904214A权　利　要　求　书1/5页CN 109904214 A1.一种显示面板，其特征在于，包括：显示区和围绕显示区的非显示区，驱动芯片，所述驱动芯片设置于靠近所述显示区第一侧的非显示区，所述显示区的第一侧与所述显示区的第二侧相对设置；镂空区，所述镂空区设置于所述显示区；所述镂空区包括靠近所述驱动芯片的第一边缘和远离所述驱动芯片的第二边缘；所述显示区包括第一显示区，所述第一显示区由所述显示区的第一侧延伸至所述第二侧；第二显示区，所述第二显示区由所述显示区的第一侧延伸至所述第二边缘；第三显示区，所述第三显示区由所述第二边缘延伸至所述第二侧；第四显示区，所述第四显示区由所述第一侧延伸至所述第一边缘；所述第一显示区设置有第一数据线；所述第二显示区设置有第二数据线；所述第三显示区设置有第三数据线；所述第四显示区设置有第四数据线；每一所述第二数据线与至少两条所述第三数据线之间通过信号切换电路对应连接。

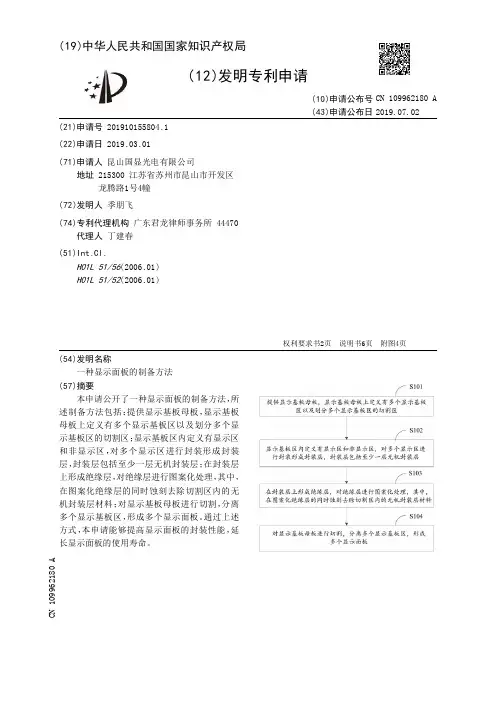

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910155804.1(22)申请日 2019.03.01(71)申请人 昆山国显光电有限公司地址 215300 江苏省苏州市昆山市开发区龙腾路1号4幢(72)发明人 季朋飞　(74)专利代理机构 广东君龙律师事务所 44470代理人 丁建春(51)Int.Cl.H01L 51/56(2006.01)H01L 51/52(2006.01)(54)发明名称一种显示面板的制备方法(57)摘要本申请公开了一种显示面板的制备方法，所述制备方法包括：提供显示基板母板，显示基板母板上定义有多个显示基板区以及划分多个显示基板区的切割区；显示基板区内定义有显示区和非显示区，对多个显示区进行封装形成封装层，封装层包括至少一层无机封装层；在封装层上形成绝缘层，对绝缘层进行图案化处理，其中，在图案化绝缘层的同时蚀刻去除切割区内的无机封装层材料；对显示基板母板进行切割，分离多个显示基板区，形成多个显示面板。

通过上述方式，本申请能够提高显示面板的封装性能，延长显示面板的使用寿命。

权利要求书2页 说明书6页 附图4页CN 109962180 A 2019.07.02C N 109962180A权　利　要　求　书1/2页CN 109962180 A1.一种显示面板的制备方法，其特征在于，所述制备方法包括：提供显示基板母板，所述显示基板母板上定义有多个显示基板区以及划分所述多个显示基板区的切割区；所述显示基板区内定义有显示区和非显示区，对所述多个显示区进行封装形成封装层，所述封装层包括至少一层无机封装层；在所述封装层上形成绝缘层，对所述绝缘层进行图案化处理，其中，在图案化所述绝缘层的同时蚀刻去除所述切割区内的所述无机封装层材料；对所述显示基板母板进行切割，分离所述多个显示基板区，形成多个所述显示面板。

2.根据权利要求1所述的显示面板的制备方法，其特征在于，所述在图案化所述绝缘层的同时蚀刻去除所述切割区内的所述无机封装层材料包括：蚀刻去除多余的绝缘层材料时，控制所述切割区内的蚀刻深度延伸至所述无机封装层，并贯穿所述无机封装层，以同时蚀刻去除所述切割区内的所述无机封装层材料。

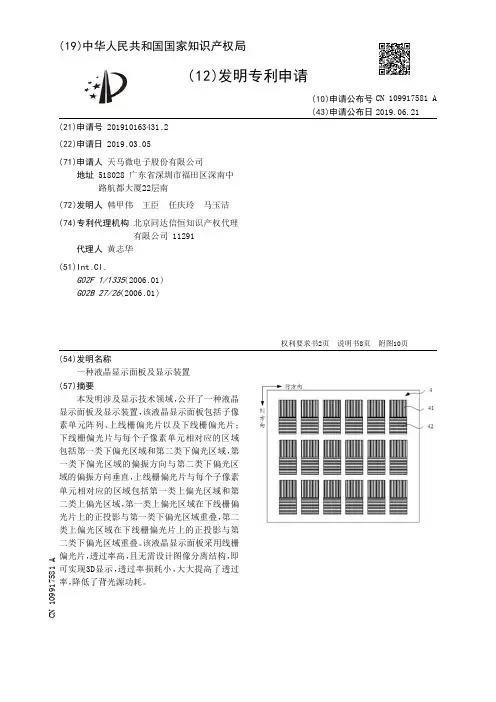

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910163431.2(22)申请日 2019.03.05(71)申请人 天马微电子股份有限公司地址 518028 广东省深圳市福田区深南中路航都大厦22层南(72)发明人 韩甲伟　王臣　任庆玲　马玉洁　(74)专利代理机构 北京同达信恒知识产权代理有限公司 11291代理人 黄志华(51)Int.Cl.G02F 1/1335(2006.01)G02B 27/26(2006.01)(54)发明名称一种液晶显示面板及显示装置(57)摘要本发明涉及显示技术领域，公开了一种液晶显示面板及显示装置，该液晶显示面板包括子像素单元阵列、上线栅偏光片以及下线栅偏光片；下线栅偏光片与每个子像素单元相对应的区域包括第一类下偏光区域和第二类下偏光区域，第一类下偏光区域的偏振方向与第二类下偏光区域的偏振方向垂直，上线栅偏光片与每个子像素单元相对应的区域包括第一类上偏光区域和第二类上偏光区域，第一类上偏光区域在下线栅偏光片上的正投影与第一类下偏光区域重叠，第二类上偏光区域在下线栅偏光片上的正投影与第二类下偏光区域重叠。

该液晶显示面板采用线栅偏光片，透过率高，且无需设计图像分离结构，即可实现3D显示，透过率损耗小，大大提高了透过率，降低了背光源功耗。

权利要求书2页 说明书8页 附图10页CN 109917581 A 2019.06.21C N 109917581A权　利　要　求　书1/2页CN 109917581 A1.一种液晶显示面板，其特征在于，包括由多个子像素单元组成的子像素单元阵列、上线栅偏光片以及下线栅偏光片；所述下线栅偏光片与每个所述子像素单元相对应的区域包括第一类下偏光区域和第二类下偏光区域，所述第一类下偏光区域的偏振方向与所述第二类下偏光区域的偏振方向垂直，所述上线栅偏光片与每个所述子像素单元相对应的区域包括第一类上偏光区域和第二类上偏光区域，所述第一类上偏光区域在所述下线栅偏光片上的正投影与所述第一类下偏光区域重叠，所述第二类上偏光区域在所述下线栅偏光片上的正投影与所述第二类下偏光区域重叠，所述第一类上偏光区域的偏振方向与所述第一类下偏光区域的偏振方向垂直，所述第二类上偏光区域的偏振方向与所述第二类下偏光区域的偏振方向垂直。

专利名称：显示屏面板及具有所述显示屏面板的移动终端专利类型：发明专利
发明人：李勇,成蛟,林煜桂
申请号：CN201510290198.6
申请日：20150529
公开号：CN106292023A
公开日：
20170104
专利内容由知识产权出版社提供
摘要：本发明提供一种显示屏面板，所述面板包括透明区域及围绕透明区域的边框区域，所述边框区域包括内表面及与内表面相对设置的外表面，所述外表面为远离透明区域延伸弯折的弧形面，所述内表面上设有保护层，所述保护层正投影于所述弧形面。

本发明还提供一种具有所述显示屏面板的移动终端。

申请人：广东欧珀移动通信有限公司
地址：523860 广东省东莞市长安镇乌沙海滨路18号
国籍：CN
代理机构：广州三环专利代理有限公司
更多信息请下载全文后查看。

专利名称：一种显示面板及其制备方法、显示装置专利类型：发明专利
发明人：李小龙,刘政
申请号：CN201910128980.6
申请日：20190221
公开号：CN109841662A
公开日：
20190604
专利内容由知识产权出版社提供
摘要：本申请公开了一种显示面板及其制备方法、显示装置，用以在利用薄膜太阳能电池取代偏光片，提高显示面板的发光效率，减薄显示面板的厚度。

本申请实施例提供的一种显示面板，所述显示面板包括：发光二极管器件，封装所述发光二极管器件的第一封装层，以及位于所述第一封装层之上的薄膜太阳能电池，所述薄膜太阳能电池用于吸收所述显示面板之外的光源发出并入射到所述显示面板的光。

申请人：京东方科技集团股份有限公司
地址：100015 北京市朝阳区酒仙桥路10号
国籍：CN
代理机构：北京同达信恒知识产权代理有限公司
代理人：郭润湘
更多信息请下载全文后查看。

专利名称：一种屏幕显示方法和装置专利类型：发明专利
发明人：牛大军,崔振英,戴福昊
申请号：CN201010259641.0
申请日：20100820
公开号：CN101923454A
公开日：
20101222
专利内容由知识产权出版社提供
摘要：本发明提供了一种屏幕显示方法和装置，其中的方法具体包括：配置某一执行程序的显示参数，其中，所述显示参数包括：显示位置和显示尺寸；在运行该执行程序时，获取其相应的窗体句柄；依据其显示参数，通过所述窗体句柄对执行程序窗体进行显示。

本发明能够用以便捷控制执行程序的精确显示。

申请人：同辉佳视(北京)信息技术有限公司
地址：100094 北京市海淀区永丰北清路103号
国籍：CN
代理机构：北京润泽恒知识产权代理有限公司
代理人：苏培华
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910252280.8(22)申请日 2019.03.29(71)申请人 上海天马有机发光显示技术有限公司地址 200120 上海市浦东新区龙东大道6111号1幢509室(72)发明人 李祖华　穆乃超　(74)专利代理机构 北京品源专利代理有限公司11332代理人 孟金喆(51)Int.Cl.H01L 51/52(2006.01)H01L 51/56(2006.01)H01L 27/32(2006.01)(54)发明名称一种显示面板、显示面板的制作方法和显示装置(57)摘要本发明公开了一种显示面板、显示面板的制作方法和显示装置。

该显示面板包括第一基板和第二基板。

第一基板和第二基板相对设置。

第一基板包括封装区，在封装区和第二基板对应封装区的部分之间设置有封装部。

在第一基板远离第二基板的一侧或第二基板远离第一基板的一侧设置有反光层，封装部在第一基板上的垂直投影与反光层在第一基板上的垂直投影至少部分交叠。

显示面板内的静电通过反光层在封装区的外部进行释放，封装部不容易被静电击穿，提高了显示面板封装区的抗静电的能力。

因此避免了反光层在第一基板和第二基板之间时，显示面板内部的静电通过反光层释放，容易造成封装部的击穿，导致封装失效的问题。

权利要求书2页 说明书8页 附图8页CN 109950423 A 2019.06.28C N 109950423A权　利　要　求　书1/2页CN 109950423 A1.一种显示面板，其特征在于，包括第一基板和第二基板；所述第一基板和所述第二基板相对设置；所述第一基板包括封装区；在所述封装区和所述第二基板对应所述封装区的部分之间设置有封装部；在所述第一基板远离所述第二基板的一侧或所述第二基板远离所述第一基板的一侧设置有反光层，所述封装部在所述第一基板上的垂直投影与所述反光层在所述第一基板上的垂直投影至少部分交叠。

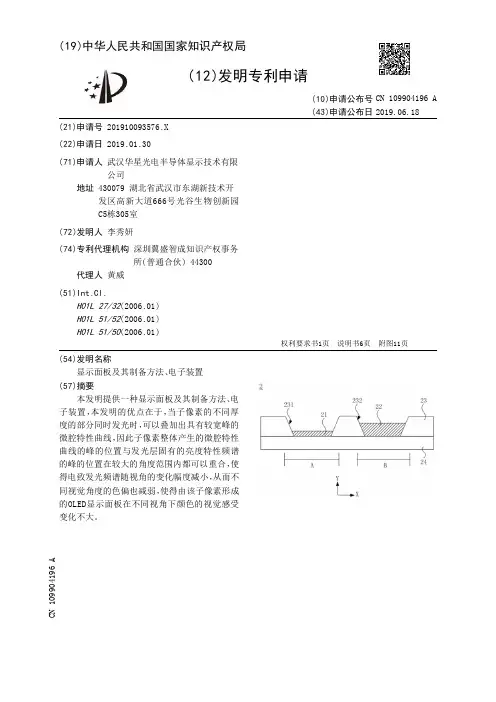

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910205389.6(22)申请日 2019.03.18(71)申请人 京东方科技集团股份有限公司地址 100015 北京市朝阳区酒仙桥路10号申请人 成都京东方光电科技有限公司(72)发明人 周威龙　聂汉　(74)专利代理机构 北京三高永信知识产权代理有限责任公司 11138代理人 杨广宇(51)Int.Cl.H01L 51/52(2006.01)H01L 27/32(2006.01)(54)发明名称像素单元、显示面板及显示装置(57)摘要本申请公开了一种像素单元、显示面板及显示装置，涉及显示技术领域。

该像素单元包括：多个不同颜色的子像素，且在多个不同颜色的子像素中，第一颜色子像素的微腔强度大于其他颜色的子像素的微腔强度，从而可以增大该第一颜色子像素的色彩偏差，减小该第一颜色子像素所显示的颜色在像素单元所显示的颜色中的颜色占比。

此时，人眼在不同角度下观察时该像素单元所显示的颜色均偏向其他颜色的子像素所显示的颜色，观察到的颜色一致性较好，有效改善了色偏不对称的问题。

并且，通过调整微腔强度来改善显示面板的显示效果，生产工艺难度较低，不影响色域。

权利要求书1页 说明书13页 附图14页CN 109904348 A 2019.06.18C N 109904348A权　利　要　求　书1/1页CN 109904348 A1.一种像素单元，其特征在于，所述像素单元包括：多个不同颜色的子像素，每个所述子像素包括：第一电极层，第二电极层，以及位于所述第一电极层和所述第二电极层之间的发光层，所述第一电极层和所述第二电极层之间形成微腔；所述多个不同颜色的子像素中，第一颜色子像素的微腔强度大于其他颜色子像素的微腔强度；其中，所述微腔强度是指，所述发光层发出的光线在所述第一电极层与所述第二电极层之间多次反射时产生的反射光线之间的干涉强度。
