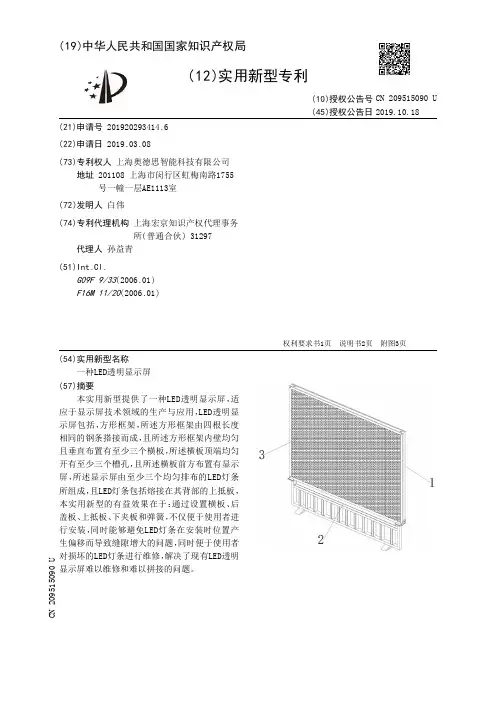

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920293414.6(22)申请日 2019.03.08(73)专利权人 上海奥德思智能科技有限公司地址 201108 上海市闵行区虹梅南路1755号一幢一层AE1113室(72)发明人 白伟　(74)专利代理机构 上海宏京知识产权代理事务所(普通合伙) 31297代理人 孙益青(51)Int.Cl.G09F 9/33(2006.01)F16M 11/20(2006.01)(54)实用新型名称一种LED透明显示屏(57)摘要本实用新型提供了一种LED透明显示屏，适应于显示屏技术领域的生产与应用，LED透明显示屏包括，方形框架，所述方形框架由四根长度相同的钢条搭接而成，且所述方形框架内壁均匀且垂直布置有至少三个横板，所述横板顶端均匀开有至少三个槽孔，且所述横板前方布置有显示屏，所述显示屏由至少三个均匀排布的LED灯条所组成，且LED灯条包括熔接在其背部的上抵板，本实用新型的有益效果在于：通过设置横板、后盖板、上抵板、下夹板和弹簧，不仅便于使用者进行安装，同时能够避免LED灯条在安装时位置产生偏移而导致缝隙增大的问题，同时便于使用者对损坏的LED灯条进行维修，解决了现有LED透明显示屏难以维修和难以拼接的问题。

权利要求书1页 说明书2页 附图3页CN 209515090 U 2019.10.18C N 209515090U权　利　要　求　书1/1页CN 209515090 U1.一种LED透明显示屏，其特征在于：所述LED透明显示屏包括：方形框架(1)，所述方形框架(1)由四根长度相同的钢条搭接而成，且所述方形框架(1)内壁均匀且垂直布置有至少三个横板(5)，所述横板(5)顶端均匀开有至少三个槽孔(6)，且所述横板(5)前方布置有显示屏(3)，所述显示屏(3)由至少三个均匀排布的LED灯条(4)所组成，且LED灯条(4)包括熔接在其背部的上抵板(7)，所述上抵板(7)正下方设有下夹板(8)，且上抵板(7)与下夹板(8)之间嵌接设置有弹簧(9)，所述上抵板(7)和下夹板(8)顶端中心处均开有位置对应的插槽(10)，且横板(5)夹合在上抵板(7)与下夹板(8)之间，所述方形框架(1)后方左右两侧均匀开有至少三个卡口(11)，且所述横板(5)左右两端均卡在卡口(11)内，所述方形框架(1)还包括铰接在其后方底端的后盖板(12)。

专利名称：一种透明LED显示屏专利类型：实用新型专利
发明人：陶国兵
申请号：CN202020396141.0申请日：20200325
公开号：CN212510127U
公开日：
20210209
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种透明LED显示屏，包括底板和透明LED显示屏主体，底板顶部设有支撑板，支撑板侧壁设有连接块，支撑板侧壁顶部于连接块上方设有连接环，连接环内设有连接绳，第一凹槽内侧顶部于第二凹槽外侧设有滑轨，第二凹槽内设有活动连接的限位杆，限位杆顶部设有弹簧，弹簧一端和第二凹槽顶部固定连接，第一凹槽底部内侧底部于第二凹槽下方设有第六凹槽，连接绳一端和限位杆顶部固定连接，透明LED显示屏主体侧壁间隔设有两个连接杆，两个连接杆一端设有第一限位环，连接块外壁设有第二限位环，透明LED显示屏主体侧壁设有固定杆，固定杆顶部开设有通孔。

本实用新型使用方便快捷，可实现快速固定透明LED显示屏主体。

申请人：云南菱璟光电科技有限公司
地址：650200 云南省昆明市官渡区金马街道金马社区下凹村股份合作社2栋10号
国籍：CN
代理机构：昆明科阳知识产权代理事务所
代理人：孙山明
更多信息请下载全文后查看。

专利名称：透明显示屏
专利类型：实用新型专利
发明人：韩钰杰,吴云龙,郭世昌,李丽丽申请号：CN201821922429.6
申请日：20181121
公开号：CN208938540U
公开日：
20190604
专利内容由知识产权出版社提供
摘要：本实用新型涉及玻璃加工领域，特别涉及一种透明显示屏。

所述的透明显示屏包括:基层，所述的基层采用透光材料制成；设置于基层上表面的反射层阵列，所述的反射层阵列由表面设置有反射层的多个凸台单元组成；所述的反射层与所述的基层上表面的法线形成的夹角的角度≥45°；任意两个反射层平行或形成小于5°的夹角；当光线从所述的基层的下表面入射所述的透明显示屏时，所述的光线至少部分能够透过所述的透明显示屏；当光线从所述的基层的上表面的同侧照射所述的透明显示屏时，所述的光线至少部分能够被所述的反射层反射。

所述的透明显示屏用于抬头显示屏。

所述的透明显示屏具有良好的综合性能，而且，所述的透明显示屏的结构简单，成本经济。

申请人：中国建筑材料科学研究总院有限公司
地址：100024 北京市朝阳区管庄东里1号
国籍：CN
代理机构：北京鼎佳达知识产权代理事务所(普通合伙)
更多信息请下载全文后查看。

专利名称：一种通透的LED显示屏专利类型：发明专利
发明人：商松
申请号：CN200910085662.2申请日：20090526
公开号：CN101645217A
公开日：
20100210
专利内容由知识产权出版社提供
摘要：本发明公开了一种通透的LED显示屏，包括至少两PCB条；每一PCB条内设置至少两组LED 发光二极管，各组LED发光二极管呈直线排布；各组LED发光二极管设置数量相同的各色的LED发光二极管，并且，各组LED发光二极管的排布方式相同；各颜色相同的LED发光二极管设置为亮度相同、波长一致、封装相同、形状相同和大小相同，并且，为同一分选档及其相邻分选档的LED发光二极管。

本发明在生产和使用时，便于管理和维护，并且，组装通透的LED显示屏时方便、快捷，组装的通透的LED显示屏显示均一、显示效果好。

申请人：北京中庆微数字设备开发有限公司
地址：100085 北京市海淀区上地东路1号盈创动力园区E座402A室
国籍：CN
更多信息请下载全文后查看。

专利名称：一种LED透明显示屏专利类型：实用新型专利
发明人：周晓君
申请号：CN202021292941.4申请日：20200703
公开号：CN213070438U
公开日：
20210427
专利内容由知识产权出版社提供
摘要：本实用新型公开一种LED透明显示屏，包括底座、卡钩、弹簧槽和显示器，所述底座表面固定安装有支架，所述支架一侧设置有调节柱，其中，所述调节柱一端贯穿连接有第一固定钮，所述第一固定钮一侧设置有第二固定钮，所述第二固定钮一端活动连接有连接臂。

该LED透明显示屏，通过橡胶套将显示器的四周进行包裹，这样当显示器四周受到撞击使，橡胶套就能对显示器的四周进行防护，调节柱旋转时会带动连接臂沿着转动柱表面进行旋转，从而使显示器的角度发生变化，这样使用者就能根据需求对显示器的角度进行调节，按键会通过连动条带动卡钩向第一防护罩内部移动，这样会使第一防护罩和第二防护罩脱离连接，从而使后期对该结构的拆卸变得十分简单。

申请人：山东丽晶光电集团有限公司
地址：261000 山东省潍坊市奎文区东风东街272号名门现代城幢D02店面
国籍：CN
代理机构：北京化育知识产权代理有限公司
代理人：尹均利
更多信息请下载全文后查看。

专利名称：一种透明显示屏
专利类型：实用新型专利
发明人：陈剑卿,赖金洪,周佩先申请号：CN201922155994.5申请日：20191205
公开号：CN210925316U
公开日：
20200703
专利内容由知识产权出版社提供
摘要：一种透明显示屏，包括：第一透明基板；第一透明导电层，设置第一透明基板的上表面，并蚀刻有第一驱动电极；第一焊盘，设置于第一透明导电层的上表面，并固定有LED器件；第一驱动电极的一端与第一焊盘连接；第二透明基板；第二透明导电层，设置第二透明基板的上表面，并蚀刻有第二驱动电极；第二焊盘，设置于第二透明导电层的上表面，并固定有LED器件；第二驱动电极的一端与第二焊盘连接；第二焊盘与第一焊盘错位布置；前透明保护面板与第一透明基板的上表面粘接；第一透明基板的下表面和第二透明基板的上表面粘接。

本实用新型通过将第一透明基板上的第一焊盘和第二透明基板上的第二焊盘错位布置，实现了像素密度的增加，并缩小了LED器件的间距。

申请人：湖南创瑾科技有限公司
地址：410600 湖南省长沙市宁乡经济技术开发区谐园北路中国长沙智能终端产业园5号栋国籍：CN
代理机构：广州嘉权专利商标事务所有限公司
代理人：赵琴娜
更多信息请下载全文后查看。

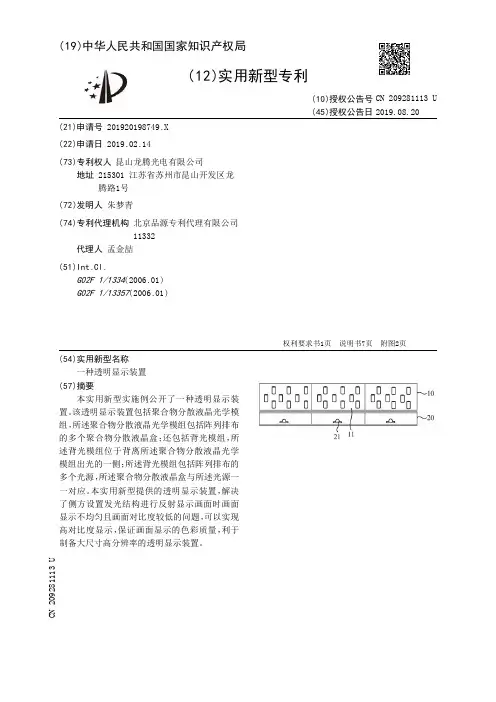

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920198749.X(22)申请日 2019.02.14(73)专利权人 昆山龙腾光电有限公司地址 215301 江苏省苏州市昆山开发区龙腾路1号(72)发明人 朱梦青　(74)专利代理机构 北京品源专利代理有限公司11332代理人 孟金喆(51)Int.Cl.G02F 1/1334(2006.01)G02F 1/13357(2006.01)(54)实用新型名称一种透明显示装置(57)摘要本实用新型实施例公开了一种透明显示装置。

该透明显示装置包括聚合物分散液晶光学模组，所述聚合物分散液晶光学模组包括阵列排布的多个聚合物分散液晶盒；还包括背光模组，所述背光模组位于背离所述聚合物分散液晶光学模组出光的一侧；所述背光模组包括阵列排布的多个光源，所述聚合物分散液晶盒与所述光源一一对应。

本实用新型提供的透明显示装置，解决了侧方设置发光结构进行反射显示画面时画面显示不均匀且画面对比度较低的问题，可以实现高对比度显示，保证画面显示的色彩质量，利于制备大尺寸高分辨率的透明显示装置。

权利要求书1页 说明书7页 附图2页CN 209281113 U 2019.08.20C N 209281113U权　利　要　求　书1/1页CN 209281113 U1.一种透明显示装置，包括聚合物分散液晶光学模组，其特征在于，所述聚合物分散液晶光学模组包括阵列排布的多个聚合物分散液晶盒；所述透明显示装置还包括背光模组，所述背光模组位于背离所述聚合物分散液晶光学模组出光的一侧；所述背光模组包括阵列排布的多个光源，所述聚合物分散液晶盒与所述光源一一对应。

2.根据权利要求1所述的透明显示装置，其特征在于，所述背光模组还包括第一透明基板，所述第一透明基板朝向所述聚合物分散液晶光学模组的一侧设置有第一驱动电路层，所述光源设置于所述第一驱动电路层朝向所述聚合物分散液晶光学模组的一侧，所述第一驱动电路层分别与每一所述光源电连接，实现每一所述光源的单独寻址并驱动发光。
