【CN209859586U】一种液晶显示屏的测试系统【专利】

专利名称：一种液晶显示屏专利类型：实用新型专利
发明人：洪朝满
申请号：CN201922159833.3申请日：20191205
公开号：CN211951944U
公开日：
20201117
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种液晶显示屏，包括支撑板，所述支撑板的顶部设置有U型框，所述U 型框内壁的一侧滑动连接有连接杆，所述连接杆的内壁设置有固定装置，并且连接杆的另一端固定连接有液晶显示屏本体，所述U型框内壁的顶部和底部均固定连接有缓冲框，两个所述缓冲框内壁的两侧之间均滑动连接有滑动板，两个所述滑动板相离的一侧均固定连接有缓冲弹簧，本实用新型涉及液晶显示屏技术领域。

该液晶显示屏，通过缓冲弹簧和缓冲框的设置，使得液晶显示屏本体在升降用力过猛时能够对液晶显示屏本体和连接杆进行保护，防止冲击力导致液晶显示屏本体和连接杆损坏，保证液晶显示屏本体的正常使用寿命。

申请人：贵州习智科技有限公司
地址：564600 贵州省遵义市习水县东皇街道办事处大陆村田湾组(物流南路旁)
国籍：CN
代理机构：重庆百润洪知识产权代理有限公司
代理人：陈付玉
更多信息请下载全文后查看。

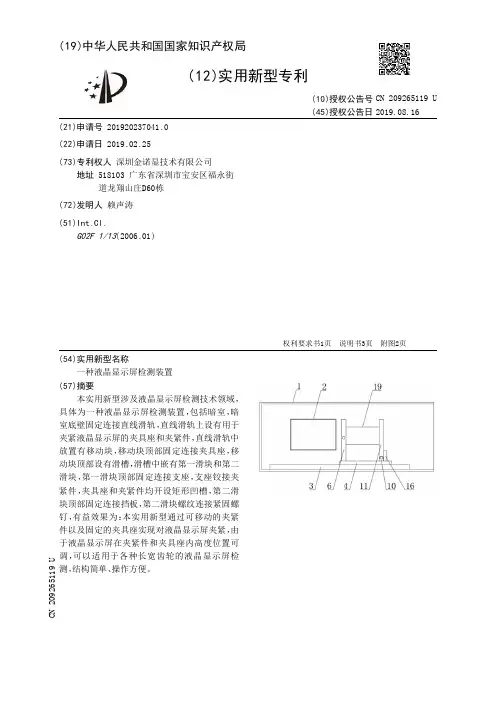

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920237041.0(22)申请日 2019.02.25(73)专利权人 深圳金诺显技术有限公司地址 518103 广东省深圳市宝安区福永街道龙翔山庄D60栋(72)发明人 赖声涛　(51)Int.Cl.G02F 1/13(2006.01)(54)实用新型名称一种液晶显示屏检测装置(57)摘要本实用新型涉及液晶显示屏检测技术领域，具体为一种液晶显示屏检测装置，包括暗室，暗室底壁固定连接直线滑轨，直线滑轨上设有用于夹紧液晶显示屏的夹具座和夹紧件，直线滑轨中放置有移动块，移动块顶部固定连接夹具座，移动块顶部设有滑槽，滑槽中嵌有第一滑块和第二滑块，第一滑块顶部固定连接支座，支座铰接夹紧件，夹具座和夹紧件均开设矩形凹槽，第二滑块顶部固定连接挡板，第二滑块螺纹连接紧固螺钉，有益效果为：本实用新型通过可移动的夹紧件以及固定的夹具座实现对液晶显示屏夹紧，由于液晶显示屏在夹紧件和夹具座内高度位置可调，可以适用于各种长宽齿轮的液晶显示屏检测，结构简单、操作方便。

权利要求书1页 说明书3页 附图2页CN 209265119 U 2019.08.16C N 209265119U权　利　要　求　书1/1页CN 209265119 U1.一种液晶显示屏检测装置，包括暗室(1)，所述暗室(1)后侧壁固定连接背光灯(2)，所述暗室(1)底壁固定连接直线滑轨(3)，所述直线滑轨(3)上设有用于夹紧液晶显示屏(19)的夹具座(6)和夹紧件(11)，其特征在于：所述直线滑轨(3)中放置有移动块(4)，所述移动块(4)沿着直线滑轨(3)做直线运动，并且移动块(4)顶部固定连接夹具座(6)，所述移动块(4)顶部设有滑槽(7)，所述滑槽(7)中嵌有第一滑块(8)和第二滑块(9)，第一滑块(8)顶部固定连接支座(10)，所述支座(10)铰接夹紧件(11)，所述夹具座(6)和夹紧件(11)在其相对的一侧均开设矩形凹槽(12)，所述第二滑块(9)顶部固定连接挡板(16)，所述挡板(16)的长度大于支座(10)的长度，所述第二滑块(9)螺纹连接紧固螺钉(17)，所述紧固螺钉(17)伸出第二滑块(9)与滑槽(7)相抵接。

专利名称：一种液晶显示屏检测系统专利类型：发明专利
发明人：杨艺,路建伟,周钟海
申请号：CN201610804536.8
申请日：20160905
公开号：CN106249450A
公开日：
20161221
专利内容由知识产权出版社提供
摘要：本发明公开一种液晶显示屏检测系统，包括显示屏工装、反射镜、反射镜控制工装、工业控制计算机、第一工业相机和第一光学镜头；工业控制计算机分别与反射镜控制工装和第一工业相机连接，反射镜控制工装还与反射镜连接，第一工业相机、第一光学镜头和待检测液晶显示屏位于反射镜反光的一侧；待检测液晶显示屏承载在显示屏工装上，并在反射镜中成像；反射镜控制工装控制反射镜依次调整至多个角度；第一工业相机配合第一光学镜头采集反射镜在每个角度时待检测液晶显示屏像的图像，并将图像发送给工业控制计算机；工业控制计算机根据图像检测待检测液晶显示屏是否有宏观缺陷。

本发明能够减少检测液晶显示屏宏观缺陷时的系统安装空间和检测成本。

申请人：凌云光技术集团有限责任公司
地址：100094 北京市海淀区翠湖南环路13号院7号楼7层701室
国籍：CN
代理机构：北京弘权知识产权代理事务所(普通合伙)
更多信息请下载全文后查看。

专利名称：一种液晶显示屏检测装置专利类型：实用新型专利
发明人：刘金泉
申请号：CN201920823963.X
申请日：20190603
公开号：CN209946581U
公开日：
20200114
专利内容由知识产权出版社提供
摘要：本实用新型涉及液晶显示屏生产设备技术领域，具体为一种液晶显示屏检测装置，包括机台、检测台面和挡光罩，机台的上方通过螺栓固定连接有检测台面，检测台面上设置有显示屏固定机构，机台的两侧所设的X导向轴滑动连接有龙门支柱，龙门支柱的上端焊接的Y导向轴上滑动连接有检测滑座，检测滑座上的检测仪器安装座的下表面中部通过螺栓固定有检测摄像头，有益效果为：本实用新型通过结合控制X轴驱动电机和Y轴驱动电机进行工作，可使得检测仪器安装座下端所安装的检测摄像头可对显示屏上的各处进行观察检测，检测摄像头的外部罩设有挡光罩，挡光罩能够有效防止外部光线对检测摄像头的影响，挡光罩的下端外壁焊接有挡光片，增大挡光效果。

申请人：深圳市新鹏科技有限公司
地址：518000 广东省深圳市光明新区公明办事处李松萌社区第一工业区74号第3栋101、301、401、601、701、801、501(B区)
国籍：CN
代理机构：南京常青藤知识产权代理有限公司
代理人：龚建良
更多信息请下载全文后查看。

专利名称：一种显示屏的自测系统及其自测方法专利类型：发明专利
发明人：彭夏春,周忠,李红旗
申请号：CN201510251896.5
申请日：20150518
公开号：CN104900177A
公开日：
20150909
专利内容由知识产权出版社提供
摘要：本发明公开了一种显示屏自测系统，包括：移动终端和外部服务器，移动终端内设有：用于实时检测显示屏工作参数的采样模块、用于判断显示屏是否损坏的控制模块、用于发出报警的提示模块、及用于向外部服务器发送信息的传输模块；控制模块判断分析采样模块发出的采样信号，并依照分析结果控制提示模块和传输模块的工作状态。

本发明还提供了一种上述显示屏自测系统的自测方法。

本发明在移动终端上设置采集显示屏工作参数的采样模块，并通过控制模块判断采样信息是否正常，再指令传输模块向外部服务器发送本机信息，以便于显示屏的工作参数得到及时分析处理，快速高效的解决显示屏故障。

申请人：深圳市立德通讯器材有限公司,深圳市海富莱电子有限公司
地址：518000 广东省深圳市南山区桃源办事处光前村工业区15栋3层
国籍：CN
代理机构：深圳市康弘知识产权代理有限公司
更多信息请下载全文后查看。

专利名称：一种液晶显示系统专利类型：发明专利
发明人：罗秋林,邵诗强
申请号：CN201010150752.8申请日：20100413
公开号：CN102087818A
公开日：
20110608
专利内容由知识产权出版社提供
摘要：本发明提供了一种液晶显示系统，包括：控制模块、图像处理控制单元、液晶面板、背光处理控制单元和背光模组，所述背光模组包括若干光源，其中，所述控制模块用于设定所述图像处理控制单元的显示参数，并发送相应的背光模组驱动参数给所述背光处理控制单元，所述图像处理控制单元用于根据控制模块发送的显示参数，把相应的图像数据发送到液晶面板上对应的显示区域进行显示，所述背光处理控制单元用于根据控制模块发送的驱动参数对背光模组中的光源进行驱动。

上述液晶显示系统通过控制模块控制显示区域的大小及其在液晶面板中的位置，并通过关闭背光模组中未被显示区域覆盖的光源，降低了图像显示过程中的功耗。

申请人：TCL集团股份有限公司
地址：516001 广东省惠州市鹅岭南路6号TCL工业大厦8楼技术中心
国籍：CN
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201810278564.X(22)申请日 2018.03.31(71)申请人 苏州梅克兰检测服务有限公司地址 215100 江苏省苏州市华山路158-100号(72)发明人 王永杰　(51)Int.Cl.G02F 1/13(2006.01)(54)发明名称一种液晶显示屏检测装置(57)摘要本发明公开了一种液晶显示屏检测装置，包括照明灯管、除尘风扇、蓄电池、固定底座、蓄电池箱、拉杆、固定框架、控制器、滑动压板、固定挡板和固定底板，所述固定底座的顶端安装有蓄电池箱，且蓄电池箱内部的底端均匀安装有蓄电池，所述蓄电池箱一侧的中间位置处安装有控制器，且控制器通过导线与蓄电池电连接，所述蓄电池箱顶端的两侧皆均匀安装有固定杆，且固定杆的顶端均安装有固定卡套。

本发明通过安装有固定挡板、固定底板、固定压板、滑块和滑轨，在使用时将液晶显示屏的两侧放置在固定底板上，并且用固定挡板抵住，然后拉动固定压板，滑块在滑轨上滑动，最后用固定螺栓穿过固定螺孔将液晶显示屏固定，进行检测，方便快捷。

权利要求书1页 说明书3页 附图2页CN 108303813 A 2018.07.20C N 108303813A1.一种液晶显示屏检测装置，包括照明灯管(1)、除尘风扇(2)、蓄电池(5)、固定底座(6)、蓄电池箱(7)、拉杆(8)、固定框架(9)、控制器(10)、滑动压板(11)、固定挡板(13)和固定底板(16)，其特征在于：所述固定底座(6)的顶端安装有蓄电池箱(7)，且蓄电池箱(7)内部的底端均匀安装有蓄电池(5)，所述蓄电池箱(7)一侧的中间位置处安装有控制器(10)，且控制器(10)通过导线与蓄电池(5)电连接，所述蓄电池箱(7)顶端的两侧皆均匀安装有固定杆(4)，且固定杆(4)的顶端均安装有固定卡套(3)，所述蓄电池箱(7)顶端的中间位置处安装有固定框架(9)，且固定框架(9)内部两侧的中间位置处均横向安装有拉杆(8)穿过固定卡套(3)，所述拉杆(8)两侧的固定框架(9)的内壁上均安装有除尘风扇(2)，且固定框架(9)内部的拉杆(8)的一端均安装有固定挡板(13)，所述固定挡板(13)的两侧均设置有滑轨(14)，且固定挡板(13)远离固定卡套(3)一侧的底端均安装有固定底板(16)，所述固定底板(16)上方的固定挡板(13)的顶端安装有滑动压板(11)，且滑动压板(11)靠近固定挡板(13)一侧的两端均安装有滑块(12)与滑轨(14)相连接，所述固定框架(9)内部的顶端横向安装有照明灯管(1)。

专利名称：一种液晶显示器
专利类型：发明专利
发明人：费晨
申请号：CN201711148096.6申请日：20171117
公开号：CN109799653A
公开日：
20190524
专利内容由知识产权出版社提供
摘要：本发明公开一种液晶显示器，包括彩膜基板，与所述彩膜基板相对设置的阵列基板，以及位于所述彩膜基板与所述阵列基板之间的液晶层，所述彩膜基板上设有沿第一方向分布的第一电极和沿第二方向分布的第二电极，所述第一电极和所述第二电极以黑矩阵为介质进行绝缘设置，其中，所述第一电极为非透明电极，所述第一电极覆盖在所述黑矩阵之下，所述第二电极设置于所述黑矩阵靠近所述液晶层一侧的表面，所述阵列基板上设有沿第一方向分布的第三电极，所述第三电极与所述第二电极用以实现显示操作，所述第一电极与所述第二电极用以实现触控操作。

本发明中的技术方案能够降低液晶显示器的厚度。

申请人：费晨
地址：215611 江苏省苏州市张家港市塘桥镇金谷路85号费晨
国籍：CN
代理机构：苏州市港澄专利代理事务所(普通合伙)
代理人：汤婷
更多信息请下载全文后查看。

专利名称：一种LCD液晶显示屏用的检测装置专利类型：发明专利
发明人：刘欣,陈勇
申请号：CN202110092377.4
申请日：20210124
公开号：CN112537654A
公开日：
20210323
专利内容由知识产权出版社提供
摘要：本发明涉及显示屏附属装置的技术领域，特别是涉及一种LCD液晶显示屏用的检测装置，其结构简单，在对LCD显示屏角度调整时，不会对显示屏产生磨损，提高生产质量；包括用于传送LCD显示屏的传送带和角度调整机构，所述传送带包括相互连接的前支架和后支架、转动安装在前支架和后支架上的两组支撑轴、套装在两组支撑轴上的前输送带和后输送带，前输送带和后输送带之间留有用于角度调整机构升降的间隙，所述调整机构包括与前支架和后支架连接的平台，平台顶部设置有液压缸，液压缸输出端设置有升降板，升降板上固定连接有门型滑轨，门型滑轨上滑动连接有滑块，滑块后侧壁设置有长条槽，升降板顶部设置有第一电机。

申请人：江西盛显光电有限公司
地址：337000 江西省萍乡市湘东区工业园返乡创业平台A区
国籍：CN
代理机构：深圳知帮办专利代理有限公司
代理人：谭慧
更多信息请下载全文后查看。

专利名称：一种基于液晶显示屏的检测装置专利类型：实用新型专利
发明人：王树雨,徐智忠,杜春红,闫大庆,纪泽申请号：CN201721004515.4
申请日：20170811
公开号：CN207096622U
公开日：
20180313
专利内容由知识产权出版社提供
摘要：本实用新型提供了一种基于液晶显示屏的检测装置，包括第一移载模组、第二移载模组、第一图像采集组件、第一光源、第二图像采集组件与第二光源；其中，所述第一图像采集组件和第一光源位于所述第一移载模组移动路径的上方，用于检测位于所述第一移载模组上液晶显示屏的正面；所述第二图像采集组件和第二光源位于所述第二移载模组移动路径的下方，用于检测位于所述第二移载模组上液晶显示屏的反面。

本实用新型中通过设置第一移栽模组与第二移载模组实现液晶面板移动，通过第一图像采集组件与第二图像采集组件分别检测液晶显示屏的正反面，能够对其斑点、凹坑、划痕、色差、缺损等缺陷进行检测，准确度高，且可长时间稳定工作，提高工作效率。

申请人：北京兆维智能装备有限公司
地址：100015 北京市朝阳区酒仙桥路14号
国籍：CN
代理机构：北京路浩知识产权代理有限公司
更多信息请下载全文后查看。

专利名称：一种显示屏的调试方法与系统专利类型：发明专利
发明人：不公告发明人
申请号：CN201910856461.1
申请日：20190911
公开号：CN110928762A
公开日：
20200327
专利内容由知识产权出版社提供
摘要：本发明公开了一种显示屏的调试方法与系统，该系统包括显示配置信息收集模块、显示信息解析模块、驱动执行模块、测试模块和驱动生成模块，各个模块依次电路连接，显示配置信息收集模块，用于在显示屏接入目标设备，目标设备系统启动后，收集显示屏的配置信息；显示信息解析模块，负责解析显示屏的配置信息，检查显示配置信息是否合法、有效，检查通过则将配置信息转化成显示屏的驱动流程；测试模块，负责按特定的顺序及时间间隔，输出用于测试的图形序列；驱动生成模块，将当前显示屏的驱动流程，转换成显示屏的驱动源代码文件和显示屏参数配置文件，并保存到指定的目录。

本发明同样公开了相关方法从而达到快速、高效的调试目的。

申请人：珠海亿智电子科技有限公司
地址：519080 广东省珠海市高新区唐家湾镇港乐路8号大洲科技园B区905
国籍：CN
代理机构：广州嘉权专利商标事务所有限公司
代理人：张龙哺
更多信息请下载全文后查看。

专利名称：一种新型液晶显示器老化测试系统专利类型：实用新型专利
发明人：石润东
申请号：CN201820640472.7
申请日：20180428
公开号：CN208126056U
公开日：
20181120
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种新型液晶显示器老化测试系统，其特征在于：包括：控制终端(1)、连接装置(2)和多个检测平台(7)；控制终端(1)连接连接装置(2)；连接装置(2)连接多个检测平台(7)；检测平台(7)包括：检测装置(3)和承载栈板(4)；其中，检测装置(3)放置在承载栈板(4)上，检测装置(3)连接连接装置(2)。

本实用新型提供的测试系统能够同时对两块液晶显示器进行检测，而且在对两块液晶显示器检测时，没有先后顺序，而且该测试系统通过配置总线扩展器以及选取不同总线扩展器的引脚，可以在不更换线材的情况下点亮不同机种，可以达到同时对两块液晶显示器进行老化测试，提高了老化测试的效率降低了生产成本的同时，提高了产品的生产效率。

申请人：咸阳彩虹光电科技有限公司
地址：712000 陕西省咸阳市秦都区高科一路一号
国籍：CN
代理机构：西安嘉思特知识产权代理事务所(普通合伙)
代理人：刘长春
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 202021289730.5(22)申请日 2020.07.03(73)专利权人 江西振力达智能装备科技有限公司地址 341600 江西省赣州市信丰县工业园区诚信大道168号(72)发明人 袁志明　张勇　(51)Int.Cl.B07C 5/34(2006.01)(54)实用新型名称一种液晶屏幕AOI检测机(57)摘要本实用新型涉及一种液晶屏幕AOI检测机，其包括放料机构、送料机构、检测机构和分选机构，所述放料机构包括放料槽、放料气缸和放料推板，所述放料推板与放料气缸连接，所述送料机构包括传送槽、传送带、传送轴、伺服电机和分选槽，所述传送槽头部设有放料槽，伺服电机设于传送槽末端，伺服电机与传送轴连接，所述检测机构包括检测室、CDC摄像机、显示屏和照射灯，所述CDC摄像机和照射灯设于检测室内部，显示屏安装与检测室外壁，所述分选机构包括分选推板和分选气缸，所述分选气缸与分选推板连接；本实用新型为自动检测、自动分选，检测效率高，值得推广。

权利要求书1页 说明书2页 附图1页CN 212944156 U 2021.04.13C N 212944156U1.一种液晶屏幕AOI检测机，其特征在于：包括放料机构、送料机构、检测机构和分选机构，所述放料机构包括放料槽、放料气缸和放料推板，所述放料推板与放料气缸连接，所述送料机构包括传送槽、传送带、传送轴、伺服电机和分选槽，所述传送槽头部设有放料槽，伺服电机设于传送槽末端，伺服电机与传送轴连接，所述检测机构包括检测室、CDC摄像机、显示屏和照射灯，所述CDC摄像机和照射灯设于检测室内部，显示屏安装与检测室外壁，所述分选机构包括分选推板和分选气缸，所述分选气缸与分选推板连接。

2.如权利要求1所述的液晶屏幕AOI检测机，其特征在于：所述放料推板设于放料槽下方，放料槽下方设有传送带。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920256940.5(22)申请日 2019.02.28(73)专利权人 昆山龙腾光电有限公司地址 215301 江苏省苏州市昆山开发区龙腾路1号(72)发明人 郭晶晶　荀文东　陈翩翩　(74)专利代理机构 北京品源专利代理有限公司11332代理人 孟金喆(51)Int.Cl.G02F 1/13(2006.01)G09G 3/00(2006.01)(54)实用新型名称一种液晶屏测试系统和液晶屏测试装置(57)摘要本实用新型公开了一种液晶屏测试系统和液晶屏测试装置，其中，液晶屏测试系统包括编码接收模块，存储模块，波形解码模块，计时模块以及触发控制模块。

通过编码接收模块对测试波形编码的接收以及存储模块对测试波形编码的存储，然后通过波形解码模块对测试波形模块进行解码，计时模块基于解码结果中的每个测试阶段分别计时，进而在每个阶段计时完成之后向触发控制模块发送触发信号，以使触发控制模块基于接收到的触发信号输出测试信号至待测试液晶屏进行测试。

本实用新型解决了现有技术中只能针对有规律且条件单一的屏亮屏灭条件对液晶屏进行测试的技术问题。

权利要求书1页 说明书6页 附图1页CN 209343079 U 2019.09.03C N 209343079U权　利　要　求　书1/1页CN 209343079 U1.一种液晶屏测试系统，其特征在于，所述液晶屏测试系统包括接收对待测试液晶屏进行相应测试的测试波形编码的编码接收模块，储存所述测试波形编码的存储模块，解码所述测试波形的波形解码模块，计时模块以及触发控制模块；所述编码接收模块的输入端接收所述测试波形编码，所述编码接收模块的输出端与所述存储模块的输入端连接，以将所述测试波形编码存储于所述存储模块中；所述波形解码模块的输入端与所述存储模块的输出端连接，以将存储于所述存储模块中的所述测试波形编码进行解码；所述计时模块的输入端与所述波形解码模块的输出端连接，以对所述波形解码模块输出的解码数据进行计时；所述触发控制模块的输入端与所述计时模块的输出端连接，以根据所述计时模块输出的触发信号发送相应的测试信号至所述待测试液晶屏。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920644743.0(22)申请日 2019.05.04(73)专利权人 杭州锐同科技有限公司地址 310000 浙江省杭州市上城区馆驿后6号1007室(72)发明人 杨崇兵　王鹏程　(51)Int.Cl.G01R 31/00(2006.01)G01N 3/08(2006.01)G01M 13/00(2019.01)(54)实用新型名称一种触摸屏检测仪(57)摘要本实用新型公开了一种触摸屏检测仪，包括检测主体，所述检测主体的下端外表面边角位置均固定安装有支架，所述检测主体的前端外表面一侧下端位置开设有电源接口，所述检测主体的前端外表面一侧设置有显示屏，且检测主体的前端外表面另一侧设置有控制面板，所述检测主体的上端外表面一侧固定安装有固定座，且检测主体的上端外表面设置有检测台，所述固定座的上端外表面开设有第一滑槽，且第一滑槽的内部活动安装有第一活动架，所述第一活动架靠近检测主体的一侧开设有第二滑槽。

本实用新型，能够对检测屏进行全方位固定，避免检测屏在检测过程中发生位移影响检测，检测检测出屏幕灵敏度的同时能够测出屏幕所能承受的最大压力。

权利要求书1页 说明书4页 附图3页CN 209858670 U 2019.12.27C N 209858670U权　利　要　求　书1/1页CN 209858670 U1.一种触摸屏检测仪，包括检测主体（1），其特征在于：所述检测主体（1）的下端外表面边角位置均固定安装有支架（2），所述检测主体（1）的前端外表面一侧下端位置开设有电源接口（3），所述检测主体（1）的前端外表面一侧设置有显示屏（4），且检测主体（1）的前端外表面另一侧设置有控制面板（5），所述检测主体（1）的上端外表面一侧固定安装有固定座（6），且检测主体（1）的上端外表面设置有检测台（7），所述固定座（6）的上端外表面开设有第一滑槽（8），且第一滑槽（8）的内部活动安装有第一活动架（9），所述第一活动架（9）靠近检测主体（1）的一侧开设有第二滑槽（10），且第二滑槽（10）的内部活动安装有第二活动架（11），所述第二活动架（11）的外表面活动安装有活动座（12），且活动座（12）的下方活动安装有电容笔（13），所述活动座（12）的下端外表面两侧均固定安装有固定架（121），相邻两个所述固定架（121）之间上端位置活动安装有压力计（122），所述固定架（121）靠近压力计（122）的一侧外表面下端位置开设有第四滑槽（123），且第四滑槽（123）与电容笔（13）之间活动安装有滑块（124），所述活动座（12）、第一活动架（9）及第二活动架（11）的内部均活动安装有步进电机（14）。
