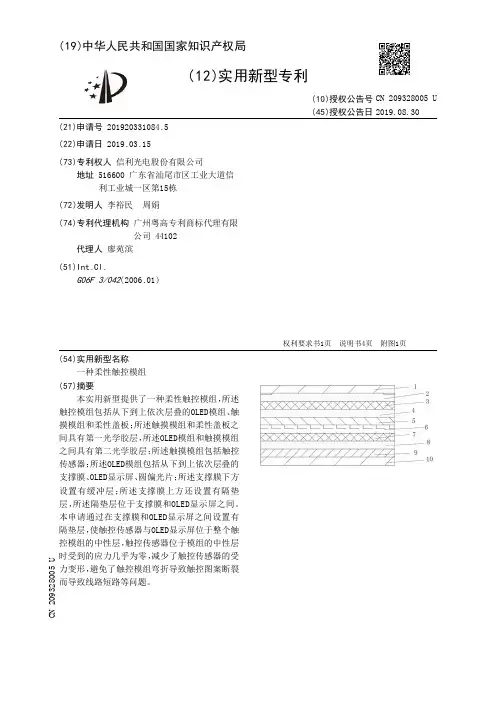

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920331084.5(22)申请日 2019.03.15(73)专利权人 信利光电股份有限公司地址 516600 广东省汕尾市区工业大道信利工业城一区第15栋(72)发明人 李裕民 周娟 (74)专利代理机构 广州粤高专利商标代理有限公司 44102代理人 廖苑滨(51)Int.Cl.G06F 3/042(2006.01)(54)实用新型名称一种柔性触控模组(57)摘要本实用新型提供了一种柔性触控模组,所述触控模组包括从下到上依次层叠的OLED模组、触摸模组和柔性盖板;所述触摸模组和柔性盖板之间具有第一光学胶层,所述OLED模组和触摸模组之间具有第二光学胶层;所述触摸模组包括触控传感器;所述OLED模组包括从下到上依次层叠的支撑膜、OLED显示屏、圆偏光片;所述支撑膜下方设置有缓冲层;所述支撑膜上方还设置有隔垫层,所述隔垫层位于支撑膜和OLED显示屏之间。
本申请通过在支撑膜和OLED显示屏之间设置有隔垫层,使触控传感器与OLED显示屏位于整个触控模组的中性层,触控传感器位于模组的中性层时受到的应力几乎为零,减少了触控传感器的受力变形,避免了触控模组弯折导致触控图案断裂而导致线路短路等问题。
权利要求书1页 说明书4页 附图1页CN 209328005 U 2019.08.30C N 209328005U1.一种柔性触控模组,其特征在于,所述触控模组包括从下到上依次层叠的OLED模组、触摸模组和柔性盖板;所述触摸模组和柔性盖板之间具有第一光学胶层,所述OLED模组和触摸模组之间具有第二光学胶层;所述触摸模组包括触控传感器;所述OLED模组包括从下到上依次层叠的支撑膜、OLED显示屏、圆偏光片;所述支撑膜下方设置有缓冲层;所述支撑膜上方还设置有隔垫层,所述隔垫层位于支撑膜和OLED显示屏之间。

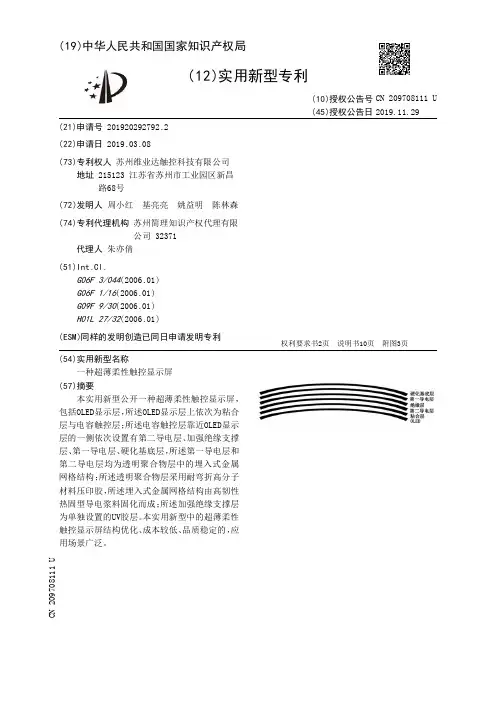

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920292792.2(22)申请日 2019.03.08(73)专利权人 苏州维业达触控科技有限公司地址 215123 江苏省苏州市工业园区新昌路68号(72)发明人 周小红 基亮亮 姚益明 陈林森 (74)专利代理机构 苏州简理知识产权代理有限公司 32371代理人 朱亦倩(51)Int.Cl.G06F 3/044(2006.01)G06F 1/16(2006.01)G09F 9/30(2006.01)H01L 27/32(2006.01)(ESM)同样的发明创造已同日申请发明专利(54)实用新型名称一种超薄柔性触控显示屏(57)摘要本实用新型公开一种超薄柔性触控显示屏,包括OLED显示层,所述OLED显示层上依次为粘合层与电容触控层;所述电容触控层靠近OLED显示层的一侧依次设置有第二导电层、加强绝缘支撑层、第一导电层、硬化基底层,所述第一导电层和第二导电层均为透明聚合物层中的埋入式金属网格结构;所述透明聚合物层采用耐弯折高分子材料压印胶,所述埋入式金属网格结构由高韧性热固型导电浆料固化而成;所述加强绝缘支撑层为单独设置的UV胶层。
本实用新型中的超薄柔性触控显示屏结构优化、成本较低、品质稳定的,应用场景广泛。
权利要求书2页 说明书10页 附图3页CN 209708111 U 2019.11.29C N 209708111U权 利 要 求 书1/2页CN 209708111 U1.一种超薄柔性触控显示屏,包括OLED显示层,其特征在于:所述OLED显示层上依次为粘合层与电容触控层;所述电容触控层靠近OLED显示层的一侧依次设置有第二导电层、加强绝缘支撑层、第一导电层、硬化基底层,所述第一导电层和第二导电层均为透明聚合物层中的埋入式金属网格结构;所述透明聚合物层采用耐弯折高分子材料压印胶,所述埋入式金属网格结构由高韧性热固型导电浆料固化而成;所述加强绝缘支撑层为单独设置的UV胶层。
专利名称:一种柔性触控显示屏专利类型:实用新型专利
发明人:吴乃忠
申请号:CN202022513452.3申请日:20201104
公开号:CN213042578U
公开日:
20210423
专利内容由知识产权出版社提供
摘要:本实用新型公开了一种柔性触控显示屏,涉及显示屏技术领域,该柔性触控显示屏,包括显示屏本体,所述显示屏本体的表面设置有筒体,所述筒体的内壁固定连接有第一减震层,所述第一减震层的内壁固定连接有绒布层,所述绒布层的内壁与显示屏本体的表面活动连接,所述筒体的顶部活动连接有筒盖,所述筒盖的底部固定连接有第二减震层,所述第二减震层位于筒体的内部,所述第二减震层的底部与显示屏本体的顶部活动连接。
本实用新型通过设置筒体、第一减震层、绒布层和卡块,以解决现有技术中,目前常见的柔性触控显示屏在使用时,不具备专用存放装置对柔性触控显示屏进行存放,直接将柔性触控显示屏携带在身上容易造成损坏的问题。
申请人:师创教育软件研究院(常州)有限公司
地址:213000 江苏省常州市新北区太湖东路9-2号B楼1307室
国籍:CN
代理机构:南通毅帆知识产权代理事务所(普通合伙)
代理人:彭科
更多信息请下载全文后查看。
专利名称:一种柔性显示屏
专利类型:发明专利
发明人:杨锦喜
申请号:CN201510874755.9申请日:20151202
公开号:CN105405365A
公开日:
20160316
专利内容由知识产权出版社提供
摘要:本发明涉及显示屏领域,特别涉及一种柔性显示屏。
本发明的一种柔性显示屏包括柔性基板,柔性基板内固定设置有显示模块、控制模块和功能模块;显示模块通过排线与控制模块连接,控制模块通过排线与功能模块连接;柔性基板的侧边设置有插座,功能模块与插座连接;在本发明中,柔性基板作为柔性显示,可以进行弯曲,柔性基板内固定设置的显示模块、控制模块和功能模块作为单独的线路基板,在柔性基板进行安装时,进行弯曲,只要不折到显示模块、控制模块和功能模块,就不影响这三个独立的模块,这三个独立的模块还通过排线连接,其之间数据信息传输比较稳定;本发明实用性强,不需特制的柔性材料制成。
申请人:龙川耀宇科技有限公司
地址:517000 广东省河源市龙川县宝龙工业园内
国籍:CN
代理机构:广州凯东知识产权代理有限公司
代理人:姚迎新
更多信息请下载全文后查看。

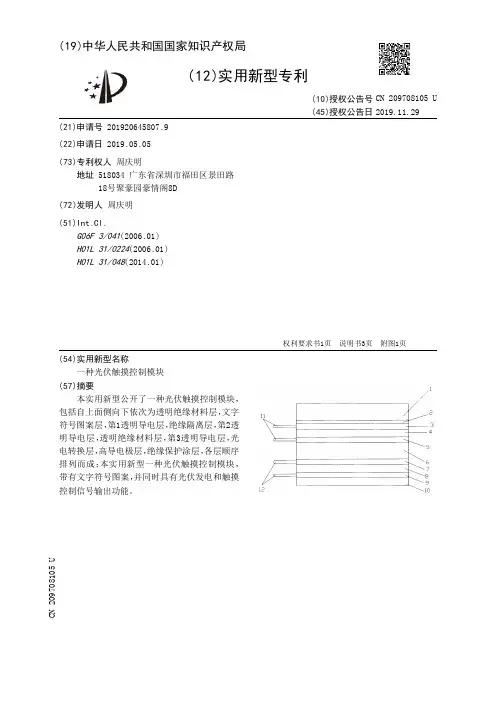

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920645807.9(22)申请日 2019.05.05(73)专利权人 周庆明地址 518034 广东省深圳市福田区景田路18号聚豪园豪情阁8D(72)发明人 周庆明 (51)Int.Cl.G06F 3/041(2006.01)H01L 31/0224(2006.01)H01L 31/048(2014.01)(54)实用新型名称一种光伏触摸控制模块(57)摘要本实用新型公开了一种光伏触摸控制模块,包括自上面侧向下依次为透明绝缘材料层,文字符号图案层,第1透明导电层,绝缘隔离层,第2透明导电层,透明绝缘材料层,第3透明导电层,光电转换层,高导电极层,绝缘保护涂层,各层顺序排列而成;本实用新型一种光伏触摸控制模块,带有文字符号图案,并同时具有光伏发电和触摸控制信号输出功能。
权利要求书1页 说明书3页 附图1页CN 209708105 U 2019.11.29C N 209708105U权 利 要 求 书1/1页CN 209708105 U1.一种光伏触摸控制模块,其特征在于,所述光伏触摸控制模块包括:一层第1透明绝缘材料层,所述第1透明绝缘材料层材质,可以是透明绝缘硬化薄膜,或透明玻璃;一层文字符号图案涂层,所述文字符号图案涂层,可以由油墨涂层构成,且其文字符号图案可以在光伏发电有效区域内;一层第1透明导电层,所述第1透明导电层,可以是ITO氧化铟锡透明导电膜涂层,或透明金属导电膜涂层;一层在上述第1透明导电层下面的绝缘隔离层,所述绝缘隔离层,可以由均匀规律排布的绝缘隔离点与空气层构成,或由绝缘光胶涂层构成,或由绝缘透明玻璃构成;一层在上述绝缘隔离层下面的第2透明导电层,所述第2透明导电层,可以由ITO氧化铟锡透明导电膜构成,或由透明金属导电膜构成;一层在上述第2透明导电层下面的第3透明绝缘材料层,所述第3透明绝缘材料层,可以是透明绝缘硬化薄膜,或透明玻璃;一层在上述第3透明绝缘材料层下面的第3透明导电层,所述第3透明导电层,由ITO氧化铟锡透明导电膜构成,或由透明金属导电膜构成;一层在上述第3透明导电层下面的光电转换层,所述光电转换层,作用是将收集到的射入到该光电转换层的入射光的光能转换为电能,其可以由非晶硅薄膜光电转换层构成,或由CIGS薄膜光电转换层构成,或由碲化镉薄膜光电转换层构成;一层在上述光电转换层下面的高导电极层,所述高导电极层,可以由高导电碳浆制成,或由铝膜构成,或由镍铝合金膜构成,或由高导电材质膜构成;一层在上述高导电极层下面的绝缘保护涂层,所述绝缘保护涂层由具有耐自然环境的油墨制成。
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日 (21)申请号 201920292765.5
(22)申请日 2019.03.08
(73)专利权人 苏州维业达触控科技有限公司
地址 215123 江苏省苏州市工业园区新昌
路68号
(72)发明人 周小红 基亮亮 姚益明 陈林森
(74)专利代理机构 苏州简理知识产权代理有限
公司 32371
代理人 朱亦倩
(51)Int.Cl.
G06F 3/041(2006.01)
G06F 3/044(2006.01)
H01L 27/32(2006.01)
(ESM)同样的发明创造已同日申请发明专利
(54)实用新型名称
一种柔性触控显示屏
(57)摘要
本实用新型公开一种柔性触控显示屏,包括
OLED显示层,所述OLED显示层上依次设置有粘合
层,触控导电膜,粘合层,硬化保护层;所述触控
导电膜包括透明基底层、第一导电层、加强绝缘
支撑层及第二导电层,所述第一导电层和第二导
电层均为透明聚合物层中的埋入式金属网格结
构,构成电容触控层;所述透明聚合物层采用耐
弯折高分子材料压印胶,所述埋入式金属网格结
构由高韧性热固型导电浆料固化而成;所述加强
绝缘支撑层为单独设置的UV胶层。
本实用新型中
的柔性触控显示屏结构优化、成本较低、品质稳
定,
应用场景广泛。
权利要求书2页 说明书9页 附图3页CN 209708100 U 2019.11.29
C N 209708100
U
权 利 要 求 书1/2页CN 209708100 U
1.一种柔性触控显示屏,包括OLED显示层,其特征在于:
所述OLED显示层上依次设置有粘合层,触控导电膜,粘合层,硬化保护层;
所述触控导电膜包括透明基底层、第一导电层、加强绝缘支撑层及第二导电层,所述第一导电层和第二导电层均为透明聚合物层中的埋入式金属网格结构,构成电容触控层;
所述透明聚合物层采用耐弯折高分子材料压印胶,所述埋入式金属网格结构由高韧性热固型导电浆料固化而成;
所述加强绝缘支撑层为单独设置的UV胶层。
2.如权利要求1所述的柔性触控显示屏,其特征在于:所述粘合层为OCA光学胶;所述透明基底层采用聚对苯二甲酸乙二醇酯PET或聚酰亚胺PI或光学材料COP;所述硬化保护层采用表面硬度大于6H的柔性材料。
3.如权利要求1所述的柔性触控显示屏,其特征在于:
所述触控导电膜的透明基底层之上依次设置有第一UV胶层,第二UV胶层,第三UV胶层;
所述第一UV胶层为在透明基底层表面涂布的第一层UV固化胶,所述第一UV胶层进行图形化压印并固化而形成第一导电层的网格状凹槽和第一引线区的引线凹槽,所述第一导电层的网格状凹槽和第一引线区的引线凹槽填充有导电材料,所述第一导电层的网格状凹槽和第一引线区的引线凹槽的深度小于第一UV胶层的厚度;
所述第一UV胶层表面设置有第二UV胶层,所述第二UV胶层作为加强绝缘支撑层;
所述第二UV胶层表面设置有第三UV胶层,所述第三UV胶层表面进行图形化压印并固化,形成第二导电层的网格状凹槽和第二引线区的引线凹槽,所述第二导电层的网格状凹槽和第二引线区的引线凹槽填充有导电材料,所述第二导电层的网格状凹槽和第二引线区的引线凹槽的深度不大于第三UV胶层的厚度。
4.如权利要求3所述的柔性触控显示屏,其特征在于:所述触控导电膜的第一UV胶层进行图形化压印并固化而形成第一导电层的网格状凹槽、第一引线区的引线凹槽和第一对位标识的对位图形凹槽,所述第一导电层的网格状凹槽、第一引线区的引线凹槽和第一对位标识的对位图形凹槽均填充有导电材料,所述第一导电层的网格状凹槽、第一引线区的引线凹槽和第一对位标识的对位图形凹槽均的深度小于第一UV胶层的厚度;
所述第三UV胶层表面进行图形化压印并固化,形成第二导电层的网格状凹槽、第二引线区的引线凹槽和第二对位标识的对位图形凹槽,所述第二导电层的网格状凹槽、第二引线区的引线凹槽和第二对位标识的对位图形凹槽均填充有导电材料,所述第二导电层的网格状凹槽、第二引线区的引线凹槽和第二对位标识的对位图形凹槽的深度不大于第三UV胶层的厚度;
所述第一对位标识和第二对位标识的图形在透明导电薄膜产品中或被保留,或被裁切。
5.如权利要求3所述的柔性触控显示屏,其特征在于:所述第二UV胶层的厚度为1~10微米。
6.如权利要求3所述的柔性触控显示屏,其特征在于:所述第二UV胶层与第三UV胶层的材料不同,所述第一UV胶层与第三UV胶层材料相同或不同。
7.如权利要求3所述的柔性触控显示屏,其特征在于:所述第一引线区的电连接区未涂布有第二层UV固化胶,所述第三UV胶层的第二引线区的电连接区与第一UV胶层的第一引线
