【CN209471679U】一种新型MiniLED柔性透明显示屏【专利】

专利名称：一种LED透明显示屏专利类型：实用新型专利
发明人：周晓君
申请号：CN202021292941.4申请日：20200703
公开号：CN213070438U
公开日：
20210427
专利内容由知识产权出版社提供
摘要：本实用新型公开一种LED透明显示屏，包括底座、卡钩、弹簧槽和显示器，所述底座表面固定安装有支架，所述支架一侧设置有调节柱，其中，所述调节柱一端贯穿连接有第一固定钮，所述第一固定钮一侧设置有第二固定钮，所述第二固定钮一端活动连接有连接臂。

该LED透明显示屏，通过橡胶套将显示器的四周进行包裹，这样当显示器四周受到撞击使，橡胶套就能对显示器的四周进行防护，调节柱旋转时会带动连接臂沿着转动柱表面进行旋转，从而使显示器的角度发生变化，这样使用者就能根据需求对显示器的角度进行调节，按键会通过连动条带动卡钩向第一防护罩内部移动，这样会使第一防护罩和第二防护罩脱离连接，从而使后期对该结构的拆卸变得十分简单。

申请人：山东丽晶光电集团有限公司
地址：261000 山东省潍坊市奎文区东风东街272号名门现代城幢D02店面
国籍：CN
代理机构：北京化育知识产权代理有限公司
代理人：尹均利
更多信息请下载全文后查看。

专利名称：一种LED透明显示屏专利类型：实用新型专利
发明人：姜超
申请号：CN201720229369.9申请日：20170309
公开号：CN206649847U
公开日：
20171117
专利内容由知识产权出版社提供
摘要：本实用新型公开一种LED透明显示屏，其包括灯条支架和LED灯条，其还包括条状保护槽，该条状保护槽包括底板和垂直于底板的两个侧板，呈U形结构，LED灯条卡在所述条状保护槽中，在所述条状保护槽的两个侧板的两端设置有固定孔，所述固定孔用于将所述条状保护槽固定在灯条支架中。

本实用新型提供的一种LED透明显示屏，将LED灯条放置在条状保护槽中，可保护露天环境中LED灯条，无裸露IC以及其他电子元器件，增加了LED灯的寿命，更安全可靠，产品外观更美观整洁。

申请人：深圳市锐登特科技有限公司
地址：广东省深圳市光明新区公明街道甲子塘社区力缆科技大楼11楼
国籍：CN
代理机构：北京隆源天恒知识产权代理事务所(普通合伙)
代理人：闫冬
更多信息请下载全文后查看。

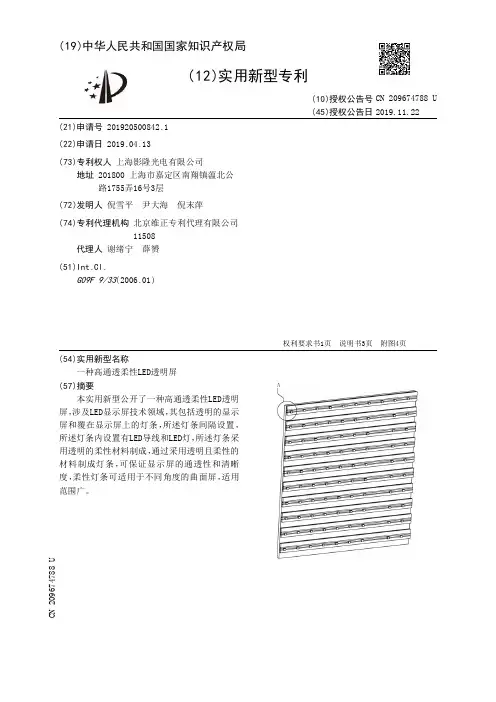

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920500842.1(22)申请日 2019.04.13(73)专利权人 上海影隆光电有限公司地址 201800 上海市嘉定区南翔镇蕰北公路1755弄16号3层(72)发明人 倪雪平　尹大海　倪末萍　(74)专利代理机构 北京维正专利代理有限公司11508代理人 谢绪宁　薛赟(51)Int.Cl.G09F 9/33(2006.01)(54)实用新型名称一种高通透柔性LED透明屏(57)摘要本实用新型公开了一种高通透柔性LED透明屏，涉及LED显示屏技术领域，其包括透明的显示屏和覆在显示屏上的灯条，所述灯条间隔设置，所述灯条内设置有LED导线和LED灯，所述灯条采用透明的柔性材料制成，通过采用透明且柔性的材料制成灯条，可保证显示屏的通透性和清晰度，柔性灯条可适用于不同角度的曲面屏，适用范围广。

权利要求书1页 说明书3页 附图4页CN 209674788 U 2019.11.22C N 209674788U权　利　要　求　书1/1页CN 209674788 U1.一种高通透柔性LED透明屏，包括透明的显示屏（1）和覆在显示屏（1）上的灯条（2），其特征在于，所述灯条（2）间隔设置，所述灯条（2）内设置有LED导线（3）和LED灯（4），所述灯条（2）采用透明的柔性材料制成。

2.根据权利要求1所述的高通透柔性LED透明屏，其特征在于，所述灯条（2）为采用PET 塑料材料生产的FPC软板。

3.根据权利要求1所述的高通透柔性LED透明屏，其特征在于，灯条（2）与显示屏（1）之间设置有一层粘结层（5），所述灯条（2）通过粘结层（5）固定在显示屏（1）的表面。

4.根据权利要求1所述的高通透柔性LED透明屏，其特征在于，相邻所述的灯条（2）间隔为0.25～2cm。

5.根据权利要求1所述的高通透柔性LED透明屏，其特征在于，所述显示屏（1）为双层，灯条（2）置于双层显示屏（1）之间且由双层显示屏（1）夹紧固定。

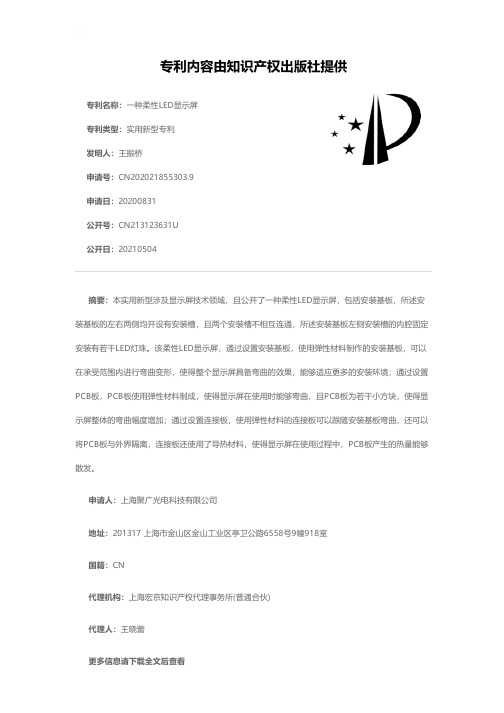

专利名称：一种柔性LED显示屏专利类型：实用新型专利
发明人：王振桥
申请号：CN202021855303.9申请日：20200831
公开号：CN213123631U
公开日：
20210504
专利内容由知识产权出版社提供
摘要：本实用新型涉及显示屏技术领域，且公开了一种柔性LED显示屏，包括安装基板，所述安装基板的左右两侧均开设有安装槽，且两个安装槽不相互连通，所述安装基板左侧安装槽的内腔固定安装有若干LED灯珠。

该柔性LED显示屏，通过设置安装基板，使用弹性材料制作的安装基板，可以在承受范围内进行弯曲变形，使得整个显示屏具备弯曲的效果，能够适应更多的安装环境；通过设置PCB板，PCB板使用弹性材料制成，使得显示屏在使用时能够弯曲，且PCB板为若干小方块，使得显示屏整体的弯曲幅度增加；通过设置连接板，使用弹性材料的连接板可以跟随安装基板弯曲，还可以将PCB板与外界隔离，连接板还使用了导热材料，使得显示屏在使用过程中，PCB板产生的热量能够散发。

申请人：上海聚广光电科技有限公司
地址：201317 上海市金山区金山工业区亭卫公路6558号9幢918室
国籍：CN
代理机构：上海宏京知识产权代理事务所(普通合伙)
代理人：王晓蕾
更多信息请下载全文后查看。

专利名称：一种透明LED玻璃显示屏专利类型：实用新型专利
发明人：沈嘉平,蔡勇
申请号：CN201821599989.2
申请日：20180929
公开号：CN209433749U
公开日：
20190924
专利内容由知识产权出版社提供
摘要：本实用新型属于光电显示技术领域，提供了一种透明LED玻璃显示屏，包括透明材料层和导电玻璃层，所述的导电玻璃层靠近透明材料层的一侧上设置有多条电路，所述的每条电路上均设置有多个LED灯，所述的电路在导电玻璃层的边缘处设有接线装置，所述的接线装置用于连接控制器和电源，所述透明材料层和导电玻璃层之间设置有用于连接透明材料层和导电玻璃层的粘结层，所述LED灯封装在粘结层中。

本实用新型的透明LED玻璃显示屏既能有视频显示效果，还有良好的通透性和良好的视野，在安全性上完全满足幕墙玻璃的技术规范要求，是对现有幕墙玻璃的一个升级，并且也为广告传媒业提供一种新媒体，也为亮化工程提供一种崭新的产品。

申请人：杭州亿奥光电有限公司
地址：311100 浙江省杭州市余杭区东湖街道振兴东路22号
国籍：CN
代理机构：杭州橙知果专利代理事务所(特殊普通合伙)
代理人：李品
更多信息请下载全文后查看。

专利名称：一种柔性透明显示屏及展示屏专利类型：实用新型专利
发明人：李天奇,黎加进,李泽雅
申请号：CN201821920108.2
申请日：20181121
公开号：CN209657678U
公开日：
20191119
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种柔性透明显示屏及展示屏,所述柔性透明显示屏包括柔性透明基板和多个LED发光单元，所述多个LED发光单元间隔安装于所述柔性透明基板上，所述柔性透明基板上设置有导电电路,所述多个LED发光单元与所述导电电路连接。

本实用新型的柔性透明显示屏通过采用柔性透明基板，使其具有良好的柔性，可直接将柔性透明显示屏安装在玻璃橱窗上，不仅可简化安装工艺和节约安装空间，还可整体上减小柔性透明显示屏的厚度，适应柔性透明显示屏的薄型化发展。

申请人：祺虹电子科技(深圳)有限公司
地址：518129 广东省深圳市龙岗区坂田街道雅宝路1号星河领创天下1楼众创空间A区
国籍：CN
代理机构：广州微斗专利代理有限公司
代理人：唐立平
更多信息请下载全文后查看。

专利名称：一种柔性透明显示屏及其制作方法专利类型：发明专利
发明人：华翔
申请号：CN202011563570.3
申请日：20201225
公开号：CN112530294A
公开日：
20210319
专利内容由知识产权出版社提供
摘要：本发明公开了一种柔性透明显示屏及其制作方法，包括用于安装显示屏的两个框架，框架通过合页铰接在一起，显示屏包括上下设置的两个支撑板，在框架上设置有限位装置，限位装置包括分别安装在两个框架下边梁的条形安装槽以及固定块，在安装槽与固定块之间连接有连杆，连杆的一端铰接在固定块上，另一端通过固定轴转动安装有滚轮一，滚轮一转动安装在安装槽的槽内，在安装槽的上下两内侧壁上开设有与固定轴的滑移轨迹对应的导槽，固定轴的两端滑动安装在导槽中，在固定轴与安装槽的侧壁之间设置有限位机构，限位机构能够将两个框架锁止在各个角度，以便满足观看者的全方位的观看需求。

申请人：河南达斯莱博传媒科技有限公司
地址：450000 河南省郑州市河南自贸试验区郑州片区(郑东)金水东路85号雅宝东方国际广场2号楼7楼(集群注册)
国籍：CN
代理机构：郑州浩翔专利代理事务所(特殊普通合伙)
代理人：关璐琪
更多信息请下载全文后查看。

专利名称：一种柔性LED显示屏专利类型：发明专利
发明人：蔡先民,吴国良
申请号：CN202010779143.2申请日：20200805
公开号：CN111882990A
公开日：
20201103
专利内容由知识产权出版社提供
摘要：本发明涉及LED显示屏领域，具体的说是所述一种柔性LED显示屏，包括支撑机构、主体、固定壳、固定机构、限位机构和连接机构；在安装主体时，主体的居中处被固定机构固定，使多个限位机构带动主体的边缘处向着固定机构靠近，将弯曲的主体固定在固定机构的侧壁，在拉动主体弯曲时，固定机构卡合限位机构，防止限位机构反向运动，从而避免主体突然弹起造成损伤，且固定后的主体的两端分别被固定壳和支撑机构固定，再次增加弯曲后主体的稳定性，当其中一块主体发生问题后，将主体顶端的固定壳取下，向上抽动此块主体对应的固定机构，使固定机构带动主体从支撑机构的内部滑出，使固定机构带动有问题的主体从支撑机构的内部滑出，方便人们进行维修。

申请人：合肥易知谷信息科技有限公司
地址：230000 安徽省合肥市高新区天智路北楼1556室
国籍：CN
代理机构：广州高炬知识产权代理有限公司
代理人：郑为光
更多信息请下载全文后查看。

专利名称：一种透明LED显示屏专利类型：实用新型专利
发明人：石永陆
申请号：CN201921598567.8申请日：20190924
公开号：CN210295754U
公开日：
20200410
专利内容由知识产权出版社提供
摘要：本实用新型涉及LED显示屏技术领域，公开了一种透明LED显示屏，包括框架、多个显示模组、控制板，显示模组包括设置在框架上的PCB板、阵列设置在PCB板上的LED灯珠，PCB板上设置有多排沿着其长度方向或者宽度方向延伸且呈排列分布的透光孔，透光孔处在相邻的两排LED灯珠之间，PCB板沿着透光孔延伸方向的边缘均设置有开口槽；两个相邻的PCB板的两个开口槽拼接后的宽度与透光孔的宽度相同。

本实用新型具有以下优点和效果：通过在PCB上开设多排沿着其长度方向或宽度方向延伸且呈排列分布的透光孔，且透光孔处在相邻的两排LED灯珠之间，从而在安装后可通过透光孔提高室内采光；且透光孔也可透风，能减小透明LED显示屏的风阻。

申请人：浙江德广信电子科技股份有限公司
地址：311822 浙江省绍兴市诸暨市江藻镇江藻村
国籍：CN
代理机构：北京君泊知识产权代理有限公司
代理人：王程远
更多信息请下载全文后查看。

专利名称：一种透明LED显示屏专利类型：实用新型专利
发明人：周杰
申请号：CN202121940260.9申请日：20210818
公开号：CN216353111U
公开日：
20220419
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种透明LED显示屏，包括透明线路板、多个灯珠和多个LED驱动芯片。

LED驱动芯片上连接位于同侧的串行数据输入管脚DIN以及串行数据输出管脚DOUT，多个LED驱动芯片形成至少一路串联驱动芯片组。

同一路串联驱动芯片组中，LED驱动芯片的DOUT管脚与下一块驱动芯片的DIN管脚连接，LED驱动芯片之间沿着DOUT管脚的方向连接。

同一路串联驱动芯片组包括至少一行/列LED驱动芯片。

本实用新型中具有同侧DIN和DOUT管脚的驱动芯片排列布置灵活多样，串行信号的传输方向多样。

设置一路或者多路串联驱动芯片组，在每一行/列中按照DOUT管脚所在的方向连接驱动芯片，透明线路板中布线的复杂程度都能够得到简化，适用于更大的LED显示屏，设计和制造成本都较低。

申请人：深圳市帝麦德斯科技有限公司
地址：518000 广东省深圳市坪山区坑梓街道金沙社区青排新村二巷9号502
国籍：CN
代理机构：北京易捷胜知识产权代理事务所(普通合伙)
代理人：韩国胜
更多信息请下载全文后查看。
