第3节 电磁感应中的电路和图像问题

专题三电磁感应中的电路及图像问题一、电磁感应中的电路问题1.对电源的理解：在电磁感应现象中，产生感应电动势的那部分导体就是电源，如切割磁感线的导体棒、有磁通量变化的线圈等。

这种电源将其他形式的能转化为电能。

2.对电路的理解：内电路是切割磁感线的导体或磁通量发生变化的线圈，外电路由电阻、电容等电学元件组成。

3.解决电磁感应中的电路问题三步曲：(1)确定电源。

利用E＝n ΔΦΔt或E＝BL v求感应电动势的大小，利用右手定则或楞次定律判断电流方向。

(2)分析电路结构(内、外电路及外电路的串、并联关系)，画出等效电路图。

(3)利用电路规律求解。

主要应用欧姆定律及串、并联电路的基本性质等列方程求解。

[复习过关]1.如图1甲所示，面积为0.1 m2的10匝线圈EFG处在某磁场中，t＝0时，磁场方向垂直于线圈平面向里，磁感应强度B随时间变化的规律如图乙所示。

已知线圈与右侧电路接触良好，电路中的电阻R＝4 Ω，电容C＝10 μF，线圈EFG的电阻为1 Ω，其余部分电阻不计。

则当开关S闭合，电路稳定后，在t＝0.1 s至t＝0.2 s这段时间内()图1A.电容器所带的电荷量为8×10－5 CB.通过R的电流是2.5 A，方向从b到aC.通过R的电流是2 A，方向从b到aD.R消耗的电功率是0.16 W解析线圈EFG相当于电路的电源，电动势E＝n ΔBΔt·S＝10×20.2×0.1 V＝10 V。

由楞次定律得，电动势E 的方向是顺时针方向，故流过R 的电流是a →b ，I ＝E R ＋r＝104＋1A ＝2 A ，P R ＝I 2R ＝22×4 W ＝16 W ；电容器U C ＝U R ，所带电荷量Q ＝C ·U C ＝10×10－6×2×4 C ＝8×10－5 C ，选项A 正确。

答案 A2.三根电阻丝如图2连接，虚线框内存在均匀变化的匀强磁场，三根电阻丝的电阻大小之比R 1∶R 2∶R 3＝1∶2∶3，其余电阻不计。

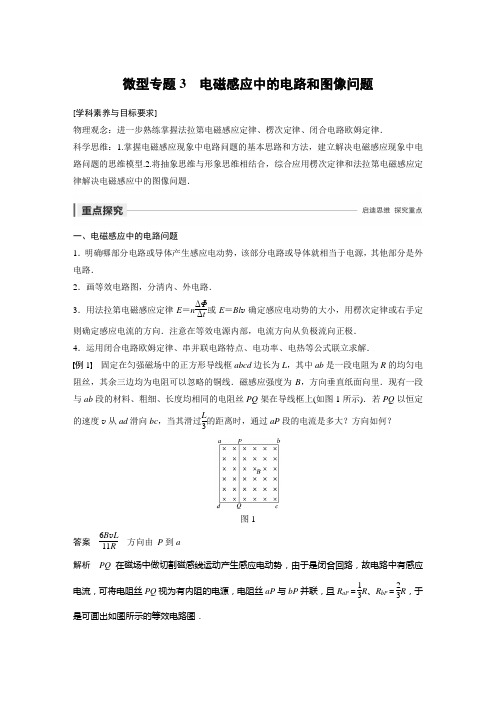

微型专题3 电磁感应中的电路和图像问题[学科素养与目标要求]物理观念：进一步熟练掌握法拉第电磁感应定律、楞次定律、闭合电路欧姆定律．科学思维：1.掌握电磁感应现象中电路问题的基本思路和方法，建立解决电磁感应现象中电路问题的思维模型.2.将抽象思维与形象思维相结合，综合应用楞次定律和法拉第电磁感应定律解决电磁感应中的图像问题．一、电磁感应中的电路问题1．明确哪部分电路或导体产生感应电动势，该部分电路或导体就相当于电源，其他部分是外电路．2．画等效电路图，分清内、外电路．3．用法拉第电磁感应定律E ＝n ΔΦΔt或E ＝Bl v 确定感应电动势的大小，用楞次定律或右手定则确定感应电流的方向．注意在等效电源内部，电流方向从负极流向正极．4．运用闭合电路欧姆定律、串并联电路特点、电功率、电热等公式联立求解．例1 固定在匀强磁场中的正方形导线框abcd 边长为L ，其中ab 是一段电阻为R 的均匀电阻丝，其余三边均为电阻可以忽略的铜线．磁感应强度为B ，方向垂直纸面向里．现有一段与ab 段的材料、粗细、长度均相同的电阻丝PQ 架在导线框上(如图1所示)．若PQ 以恒定的速度v 从ad 滑向bc ，当其滑过L 3的距离时，通过aP 段的电流是多大？方向如何？图1答案 6B v L 11R方向由 P 到a 解析 PQ 在磁场中做切割磁感线运动产生感应电动势，由于是闭合回路，故电路中有感应电流，可将电阻丝PQ 视为有内阻的电源，电阻丝aP 与bP 并联，且R aP ＝13R 、R bP ＝23R ，于是可画出如图所示的等效电路图．电源电动势为E ＝BL v ，外电阻为R 外＝R aP R bP R aP ＋R bP ＝29R . 总电阻为R 总＝R 外＋r ＝29R ＋R ，即R 总＝119R . 电路中的电流为：I ＝E R 总＝9BL v 11R. 通过aP 段的电流为：I aP ＝R bP R aP ＋R bPI ＝6B v L 11R ，方向由P 到a . [学科素养] 本题考查了电磁感应中的电路问题．正确画出等效电路图是解题的关键，所以要熟记以下两点：(1)“切割”磁感线的导体(或磁通量发生变化的线圈)相当于“电源”；(2)在“电源”内部电流从负极流向正极．解决本题的思路是：先确定“电源”，画出等效电路图，再利用闭合电路欧姆定律来计算总电流，然后根据电路的串、并联关系求出aP 段中的电流，通过这样的分析培养了学生的综合分析能力，很好地体现了“科学思维”的学科素养．例2 面积S ＝0.2 m 2、n ＝100匝的圆形线圈，处在如图2所示的匀强磁场内，磁感应强度B 随时间t 变化的规律是B ＝0.02t T ，R ＝3 Ω，C ＝30 μF ，线圈电阻r ＝1 Ω，求：图2(1)通过R 的电流方向和4 s 内通过导线横截面的电荷量；(2)电容器的电荷量．答案 (1)方向由b →a 0.4 C (2)9×10－6 C解析 (1)由楞次定律可求得电流的方向为逆时针，通过R 的电流方向为b →a ，q ＝I Δt ＝E R ＋r Δt ＝n ΔBS Δt (R ＋r )Δt ＝n ΔBS R ＋r＝0.4 C. (2)由E ＝n ΔΦΔt ＝nS ΔB Δt ＝100×0.2×0.02 V ＝0.4 V ，I ＝E R ＋r ＝0.43＋1A ＝0.1 A ， U C ＝U R ＝IR ＝0.1×3 V ＝0.3 V ，Q ＝CU C ＝30×10－6×0.3 C ＝9×10－6 C.二、电磁感应中的图像问题1．问题类型(1)由给定的电磁感应过程选出或画出正确的图像．(2)由给定的图像分析电磁感应过程，求解相应的物理量．2．图像类型(1)各物理量随时间t 变化的图像，即B －t 图像、Φ－t 图像、E －t 图像和I －t 图像．(2)导体切割磁感线运动时，还涉及感应电动势E 和感应电流I 随导体位移变化的图像，即E －x 图像和I －x 图像．3．解决此类问题需要熟练掌握的规律：安培定则、左手定则、楞次定律、右手定则、法拉第电磁感应定律、欧姆定律等．例3 (2018·北京101中学下学期高二期中)如图3甲所示，矩形线圈abcd 位于匀强磁场中，磁场方向垂直线圈所在平面，磁感应强度B 随时间t 变化的规律如图乙所示．以图中箭头所示方向为线圈中感应电流i 的正方向，以垂直于线圈所在平面向里为磁感应强度B 的正方向，则下列图中能正确表示线圈中感应电流i 随时间t 变化规律的是( )图3答案 C解析 由法拉第电磁感应定律和欧姆定律得：I ＝E R ＝ΔΦR Δt ＝S R ·ΔB Δt，所以线圈中的感应电流决定于磁感应强度B随t的变化率，B－t图像的斜率为ΔBΔt，故在2～3 s内感应电流的大小是0～1 s内的2倍．再由B－t图像可知，0～1 s时间内，B增大，Φ增大，感应电流的磁场与原磁场方向相反(感应电流的磁场方向向外)，由楞次定律知，感应电流方向是逆时针，因而是负值．所以可判断0～1 s为负的恒值；1～2 s为零；2～3 s为正的恒值，C正确．例4如图4所示，一底边长为L、底边上的高也为L的等腰三角形导体线框以恒定的速度v沿垂直于磁场区域边界的方向穿过长为2L、宽为L的匀强磁场，磁场方向垂直纸面向里．t ＝0时刻，三角形导体线框的底边刚进入磁场，取沿逆时针方向的感应电流为正方向，则在三角形导体线框穿过磁场区域的过程中，感应电流i随时间t变化的图线可能是()图4答案 A解析根据E＝BL有v，I＝ER ＝BL有vR可知，三角形导体线框进、出磁场时，有效长度L有都变小，则I也变小．再根据楞次定律及安培定则，可知进、出磁场时感应电流的方向相反，进磁场时感应电流方向为正方向，出磁场时感应电流方向为负方向，故选A.提示线框进、出匀强磁场，可根据E＝BL v判断E的大小变化，再根据楞次定律判断方向．特别注意L为切割磁感线的有效长度.1．(电磁感应中的电路问题)粗细均匀的电阻丝围成的正方形线框置于有界匀强磁场中，磁场方向垂直于线框平面，其边界与正方形线框的边平行．现使线框以同样大小的速度沿四个不同方向平移出磁场，如图所示，则在移出过程中线框的一边a、b两点间电势差的绝对值最大的是()答案 B解析 磁场中切割磁感线的边相当于电源，外电路可看成由三个相同电阻串联形成，A 、C 、D 选项中a 、b 两点间电势差的绝对值为外电路中一个电阻两端的电压：U ＝14E ＝Bl v 4，B 选项中a 、b 两点间电势差的绝对值为路端电压：U ′＝34E ＝3Bl v 4，所以a 、b 两点间电势差的绝对值最大的是B 选项．2.(电磁感应中的电路问题)如图5所示是两个相连的金属圆环，小金属圆环的电阻是大金属圆环电阻的二分之一，磁场垂直穿过金属圆环所在区域，当磁感应强度随时间均匀变化时，在大金属圆环内产生的感应电动势为E ，则a 、b 两点间的电势差为( )图5A.12EB.13EC.23E D ．E 答案 B解析 a 、b 两点间的电势差等于路端电压，而小金属圆环电阻占电路总电阻的13，故U ab ＝13E ，B 正确．3．(电磁感应中的图像问题)在竖直方向的匀强磁场中，水平放置一个面积不变的单匝金属线圈，规定线圈中感应电流的正方向如图6甲所示，取线圈中磁场B 的方向向上为正方向，磁感应强度B 随时间t 的变化如图乙所示，以下四图中正确表示线圈中感应电流变化的是( )图6答案 A解析在前半个周期内，磁场方向向上且逐渐减小，根据楞次定律可知感应电流的方向为负方向；后半个周期内磁场方向向下且增大，根据楞次定律可知感应电流的方向为负方向，且后半个周期内磁感应强度的变化率为前半个周期内的两倍，故电流也为前半个周期的两倍，选项A正确．4．(电磁感应中的图像问题)如图7所示，两条平行虚线之间存在匀强磁场，虚线间的距离为L，磁场方向垂直纸面向里，abcd是位于纸面内的梯形线圈，ad与bc间的距离也为L，t＝0时刻bc边与磁场区域边界重合．现令线圈以恒定的速度v沿垂直于磁场区域边界的方向穿过磁场区域，取沿abcda方向为感应电流正方向，则在线圈穿越磁场区域的过程中，感应电流I随时间t变化的图线可能是()图7答案 B解析bc边进入磁场时，根据右手定则判断出其感应电流的方向是沿adcba方向，其方向与电流的正方向相反，故是负的，所以A、C错误；当线圈逐渐向右移动时，切割磁感线的有效长度变大，故感应电流在增大；当bc边穿出磁场区域时，线圈中的感应电流方向变为abcda，是正方向，故其图像在时间轴的上方，所以B正确，D错误.一、选择题考点一 电磁感应中的电路问题1．如图1所示，磁感应强度为B ，ef 长为l ，ef 的电阻为r ，外电阻为R ，其余电阻不计．当ef 在外力作用下向右以速度v 匀速运动时，则ef 两端的电压为( )图1A ．Bl v B.Bl v R R ＋r C.Bl v r R ＋rD.Bl v r R答案 B 2．如图2所示，由均匀导线制成的半径为R 的圆环，以速度v 匀速进入一磁感应强度大小为B 的有直线边界(图中竖直虚线)的匀强磁场．当圆环运动到图示位置(∠aOb ＝90°)时，a 、b 两点的电势差为( )图2 A.2BR vB.22BR vC.24BR vD.324BR v 答案 D解析 设整个圆环的电阻为r ，位于题图所示位置时，电路的外电阻是圆环总电阻的34，即磁场外的部分．而在磁场内切割磁感线的有效长度是2R ，其相当于电源，E ＝B ·2R ·v ，根据闭合电路欧姆定律可得U ＝34r r E ＝324BR v ，选项D 正确． 3．如图所示为用相同导线制成的边长为L 或2L 的4个单匝闭合线框，以相同的速度先后沿垂直于磁场边界的方向穿过正方形匀强磁场区域，磁场方向垂直纸面向外，区域宽度大于2L ，则进入磁场过程中，感应电流最大的回路是()答案 C解析 线框进入磁场过程中，做切割磁感线运动，设切割磁感线的有效长度为d ，产生的感应电动势E ＝Bd v ，根据电阻定律可知，线框的电阻R ＝ρL 总S，由闭合电路欧姆定律可知，回路中的感应电流I ＝E R ，联立得I ＝BS v ρ·d L 总，所以线框的d L 总越大，感应电流越大，对照4种图形可知，C 正确．4．如图3所示，竖直平面内有一金属圆环，半径为a ，总电阻为R (指剪开拉直时两端的电阻)，磁感应强度为B 的匀强磁场垂直穿过环平面．环的最高点A 用铰链连接长度为2a 、电阻为R 2的导体棒AB ，AB 由水平位置紧贴环面摆下，当摆到竖直位置时，B 点的线速度为v ，则这时AB 两端的电压大小为( )图3A.Ba v 3B.Ba v 6C.2Ba v 3D ．Ba v 答案 A解析 导体棒AB 摆到竖直位置时，AB 切割磁感线的瞬时感应电动势E ＝B ·2a ·12v ＝Ba v .外电路电阻大小为R 2·R 2R 2＋R 2＝R 4，由闭合电路欧姆定律有|U AB |＝E R 2＋R 4·R 4＝13Ba v ，故选A. 5．(多选)(2018·阳泉市第十一中学高二下月考)在如图4甲所示的电路中，螺线管匝数n ＝1 500匝，横截面积S ＝20 cm 2.螺线管导线电阻r ＝1.0 Ω，R 1＝4.0 Ω，R 2＝5.0 Ω，C ＝30 μF.在一段时间内，穿过螺线管的磁场的磁感应强度B 按如图乙所示的规律变化，螺线管内的磁场B 的方向向下为正方向．则下列说法中正确的是( )图4A ．螺线管中产生的感应电动势为1 VB ．闭合S ，电路中的电流稳定后，电阻R 1的电功率为5×10－2 WC ．电路中的电流稳定后电容器下极板带正电D ．S 断开后，流经R 2的电荷量为1.8×10－5 C答案 CD解析 根据法拉第电磁感应定律E ＝n ΔΦΔt ＝n ΔB Δt S ＝1 500×1.0－0.22.0×20×10－4 V ＝1.2 V ，A 错误；根据闭合电路欧姆定律I ＝E R 1＋R 2＋r ＝ 1.24.0＋5.0＋1.0A ＝0.12 A ，根据P ＝I 2R 1，得R 1消耗的功率P ＝0.122×4.0 W ＝5.76×10－2 W ，B 错误；根据楞次定律，螺线管感应电动势沿逆时针方向，即等效电源为上负下正，所以电路中电流稳定后电容器下极板带正电，C 正确；S 断开后，流经R 2的电荷量即为S 闭合时电容器所带电荷量Q ，电容器两端的电压等于R 2两端电压，故U ＝IR 2＝0.6 V ，流经R 2的电荷量Q ＝CU ＝1.8×10－5 C ，D 正确．6.(多选)如图5所示，线圈匝数为n 、横截面积为S 、电阻为r ，处于一个均匀增强的磁场中，磁感应强度随时间的变化率为k ，磁场方向水平向右且与线圈平面垂直，电容器的电容为C ，两个电阻的阻值分别为r 和2r .由此可知，下列说法正确的是( )图5A ．电容器上极板带正电B ．电容器下极板带正电C ．电容器所带电荷量为2nSkC 5D ．电容器所带电荷量为nSkC 2答案 AD解析 磁场向右均匀增强，由楞次定律可知，电容器上极板带正电，A 正确，B 错误．线圈与阻值为r 的电阻形成闭合回路，线圈相当于电源，电容器两极板间的电压等于路端电压，线圈产生的感应电动势为：E ＝nS ΔB Δt ＝nkS ，路端电压：U ＝E 2r r ＝E 2，则电容器所带电荷量为：Q ＝CU ＝nSkC 2，C 错误，D 正确． 考点二 电磁感应中的图像问题7．如图6甲所示，线圈ab 、cd 绕在同一软铁芯上．在ab 线圈中通以变化的电流，用示波器测得线圈cd 间电压如图乙所示．已知线圈内部的磁场与流经线圈的电流成正比，则下列描述线圈ab 中电流随时间变化关系的图中，可能正确的是( )图6答案 C8．(2018·邵阳市第二中学高二下月考)如图7甲所示，一根电阻R ＝4 Ω的导线绕成半径d ＝2 m 的圆，在圆内部分区域存在变化的匀强磁场，中间S 形虚线是两个直径均为d 的半圆，磁感应强度随时间变化如图乙所示(磁场垂直于纸面向外为正，电流逆时针方向为正)，关于圆环中的感应电流—时间图像，下列选项中正确的是( )图7答案 C解析 0～1 s 内，感应电动势为：E 1＝S ΔB Δt ＝πd 22×21 V ＝4π V ，感应电流大小为：I 1＝E 1R ＝4π4A ＝π A ，由楞次定律知，感应电流为顺时针方向，为负方向，故C 正确，A 、B 、D 错误．9．(2018·惠州市东江高级中学高二第二学期月考)如图8所示，一个有矩形边界的匀强磁场区域，磁场方向垂直纸面向里．一个三角形闭合导线框，由位置1(左)沿纸面匀速运动到位置2(右)．取线框刚到达磁场的时刻为计时起点(t ＝0)，规定逆时针方向为电流的正方向，则下列选项图中能正确反映线框中电流与时间关系的是(线框底边长度小于磁场区域宽度)( )图8答案 A解析 线框进入磁场的过程，磁通量向里增加，根据楞次定律知感应电流的磁场向外，由安培定则可知感应电流方向为逆时针，电流i 应为正方向，故B 、C 错误；线框进入磁场的过程，线框有效切割长度先均匀增大后均匀减小，由E＝BL v，可知感应电动势先均匀增大后均匀减小；线框完全进入磁场的过程，磁通量不变，没有感应电流产生．线框穿出磁场的过程，磁通量向里减小，根据楞次定律知感应电流的磁场向里，由安培定则可知感应电流方向为顺时针，电流i应为负方向；线框有效的切割长度先均匀增大后均匀减小，由E＝BL v，可知感应电动势先均匀增大后均匀减小，故A正确，D错误．10.(多选)在绝缘的水平桌面上有MN、PQ两根平行的光滑金属导轨，导轨间的距离为l.金属棒ab和cd垂直放在导轨上，两棒正中间用一根长l的绝缘细线相连，棒ab右侧有一直角三角形匀强磁场区域，磁场方向竖直向下，三角形的两条直角边长均为l，整个装置的俯视图如图9所示，从图示位置在棒ab上加水平拉力，使金属棒ab和cd向右匀速穿过磁场区域，则金属棒ab中感应电流i和绝缘细线上的张力大小F随时间t变化的图像，可能正确的是(规定金属棒ab中电流方向由a到b为正)()图9答案AC解析在ab棒通过磁场的时间内，ab棒切割磁感线的有效长度均匀增大，由E＝BL v分析可知，ab产生的感应电动势均匀增大，则感应电流均匀增大，由楞次定律知感应电流的方向由b到a，为负值．根据cd棒受力平衡知，细线上的张力F为0；在cd棒通过磁场的时间内，cd棒切割磁感线的有效长度均匀增大，由E＝BL v分析可知，cd棒产生的感应电动势均匀增大，则感应电流均匀增大，由楞次定律知感应电流的方向由a到b，为正值．根据cd棒受力，L均匀增大，则F与L2成正比，故选A、C.平衡知，细线上的张力F＝BIL＝B2L2vR11.如图10所示，在空间中存在两个相邻的、磁感应强度大小相等、方向相反的有界匀强磁场，其宽度均为L .现将宽度也为L 的矩形闭合线圈，从图示位置垂直于磁场方向匀速拉过磁场区域，则在该过程中，能正确反映线圈中所产生的感应电流或其所受的外力随时间变化的图像是( )图10答案 D解析 当矩形闭合线圈进入磁场时，由法拉第电磁感应定律判断，当线圈处在两个磁场中时，两个边同时切割磁感线，此过程中感应电流的大小是最大的，所以选项A 、B 错误；由楞次定律可知，当矩形闭合线圈进入磁场和离开磁场时，磁场力总是阻碍线圈的运动，方向始终向左，所以外力F 始终水平向右．外力F 和安培力的大小相等，线圈处在两个磁场中时安培力最大，故选项D 正确，选项C 错误．二、非选择题12．如图11所示，光滑金属导轨PN 与QM 相距1 m ，电阻不计，两端分别接有电阻R 1和R 2，且R 1＝6 Ω，R 2＝3 Ω，ab 导体棒的电阻为2 Ω.垂直穿过导轨平面的匀强磁场的磁感应强度为1 T ．现使ab 以恒定速度v ＝3 m/s 匀速向右移动，求：图11(1)导体棒上产生的感应电动势E ；(2)R 1与R 2分别消耗的电功率．答案 (1)3 V (2)38 W 34W 解析 (1)导体棒产生的感应电动势E ＝BL v ＝1×1×3 V ＝3 V.(2)整个电路的总电阻R ＝r ＋R 1R 2R 1＋R 2＝4 Ω. 导体棒中的电流I ＝E R ＝34A 则外电压的大小U ＝E －Ir ＝3 V －34×2 V ＝1.5 V 则R 1消耗的电功率P 1＝U 2R 1＝38W R 2消耗的电功率P 2＝U 2R 2＝34W. 13．(2018·海安高级中学第一学期期中)如图12所示，在垂直纸面向里的磁感应强度为B 的有界矩形匀强磁场区域内，有一个由均匀导线制成的单匝矩形线框abcd ，线框平面垂直于磁感线．线框以恒定的速度v 垂直磁场边界向左运动，运动中线框dc 边始终与磁场右边界平行，线框边长ad ＝l ，cd ＝2l ，线框导线的总电阻为R ，则线框离开磁场的过程中，求：图12(1)流过线框横截面的电荷量q ；(2)cd 两点间的电势差U cd .答案 (1)2Bl 2R (2)4Bl v 3解析 (1)线框离开磁场过程中，cd 边切割磁感线，E ＝B ·2l ·v ，回路电流I ＝E R ＝2Bl v R，流过线框横截面的电荷量q ＝I Δt ＝2Bl v R ·l v ＝2Bl 2R； (2)线框向左离开磁场，cd 边相当于电源，c 点为电源正极，外电阻R 外＝23R ，U cd ＝23E ＝4Bl v 3. 14.如图13所示，面积为0.2 m 2的100匝线圈A 处在匀强磁场中，磁场方向垂直于线圈平面．磁感应强度B 随时间变化的规律是B ＝(6－0.2t ) T ，已知电路中的R 1＝4 Ω，R 2＝6 Ω，电容C ＝30 μF ，线圈的电阻不计，求：图13(1)闭合S 一段时间后，通过R 2的电流大小及方向；(2)闭合S 一段时间后，再断开S ，S 断开后通过R 2的电荷量． 答案 (1)0.4 A 由上向下通过R 2 (2)7.2×10－5 C解析 (1)由于磁感应强度随时间均匀变化，根据B ＝(6－0.2t ) T ，可知⎪⎪⎪⎪ΔB Δt ＝0.2 T/s ，所以线圈中感应电动势的大小为E ＝n ΔΦΔt＝nS ·⎪⎪⎪⎪ΔB Δt ＝100×0.2×0.2 V ＝4 V. 通过R 2的电流大小为I ＝E R 1＋R 2＝44＋6A ＝0.4 A 由楞次定律可知电流的方向为自上而下通过R 2.(2)闭合S ，电容器充电，一段时间后，电路稳定，此时两板间电压U 2＝IR 2＝0.4×6 V ＝2.4 V . 再断开S ，电容器将放电，通过R 2的电荷量就是电容器原来所带的电荷量Q ＝CU 2＝30×10－6×2.4 C ＝7.2×10－5 C.。

能力提升课第三讲电磁感应中的电路和图象问题热点一电磁感应中的电路问题(师生共研)1．电磁感应中电路知识的关系图2．解决电磁感应中的电路问题三部曲[典例1]如图所示，在匀强磁场中竖直放置两条足够长的平行导轨，磁场方向与导轨所在平面垂直，磁感应强度大小为B0，导轨上端连接一阻值为R的电阻和开关S，导轨电阻不计，两金属棒a和b的电阻都为R，质量分别为m a＝0.02 kg和m b＝0.01 kg，它们与导轨接触良好，并可沿导轨无摩擦地运动．若将b棒固定，开关S断开，用一竖直向上的恒力F拉a棒，稳定后a棒以v1＝10 m/s的速度向上匀速运动，此时再释放b棒，b 棒恰能保持静止．(g取10 m/s2)(1)求拉力F的大小；(2)若将a棒固定，开关S闭合，让b棒自由下滑，求b棒滑行的最大速度v2的大小；(3)若将a棒和b棒都固定，开关S断开，使磁感应强度从B0随时间均匀增加，经0.1 s 后磁感应强度增大到2B 0时，a棒受到的安培力大小正好等于a棒的重力，求两棒间的距离．解析：(1)法一：a棒做切割磁感线运动，产生的感应电动势为E＝B0L v1，a棒与b棒构成串联闭合电路，电流为I＝E2R，a棒、b棒受到的安培力大小为F a＝ILB0，F b＝ILB0依题意，对a棒有F＝F a＋G a对b棒有F b＝G b所以F＝G a＋G b＝0.3 N.法二：a、b棒都是平衡状态，所以可将a、b棒看成一个整体，整体受到重力和一个向上的力F，所以F＝G a＋G b＝0.3 N.(2)a棒固定、开关S闭合后，当b棒以速度v2匀速下滑时，b棒滑行速度最大，b棒做切割磁感线运动，产生的感应电动势为E1＝B0L v2，等效电路图如图所示．所以电流为I1＝E1 1.5Rb棒受到的安培力与b棒的重力平衡，有G b＝B20L2v2 1.5R由(1)问可知G b＝F b＝B20L2v1 2R联立可得v2＝7.5 m/s.(3)当磁场均匀变化时，产生的感应电动势为E2＝ΔB·LhΔt，回路中电流为I2＝E22R依题意有F a2＝2B0I2L＝G a，代入数据解得h＝1 m. 答案：(1)0.3 N(2)7.5 m/s(3)1 m[反思总结]电磁感应中电路问题的题型特点闭合电路中磁通量发生变化或有部分导体做切割磁感线运动，在回路中将产生感应电动势和感应电流．从而考题中常涉及电流、电压、电功等的计算，也可能涉及电磁感应与力学、电磁感应与能量的综合分析．1－1.[E ＝n ΔΦΔt 在电路中的应用] (多选)在如图甲所示的电路中，螺线管匝数n ＝1 500匝，横截面积S ＝20 cm 2.螺线管导线电阻r ＝1 Ω，R 1＝4 Ω，R 2＝5 Ω，C ＝30 μF.在一段时间内，穿过螺线管的磁场的磁感应强度B 按如图乙所示的规律变化，则下列说法中正确的是( )A ．螺线管中产生的感应电动势为1.2 VB ．闭合S ，电路中的电流稳定后电容器上极板带正电C ．电路中的电流稳定后，电阻R 1的电功率为5×10－2 WD ．S 断开后，通过R 2的电荷量为1.8×10－5 C解析：由法拉第电磁感应定律可知，螺线管内产生的电动势为E ＝n ΔB Δt S ＝1 500×0.82×20×10－4 V ＝1.2 V ，故A 正确；根据楞次定律，当穿过螺线管的磁通量增加时，螺线管下部可以看成电源的正极，则电容器下极板带正电，故B 错误；电流稳定后，电流为I ＝E R 1＋R 2＋r ＝ 1.24＋5＋1A ＝0.12 A ，电阻R 1上消耗的功率为P ＝I 2R 1＝0.122×4 W ＝5.76×10－2 W ，故C 错误；开关断开后通过电阻R 2的电荷量为Q ＝CU ＝CIR 2＝30×10－6×0.12×5 C ＝1.8×10－5 C ，故D 正确．答案：AD1－2.[E ＝Bl v 在电路中的应用] (2017·江苏卷)如图所示，两条相距d 的平行金属导轨位于同一水平面内，其右端接一阻值为R 的电阻．质量为m 的金属杆静置在导轨上，其左侧的矩形匀强磁场区域MNPQ 的磁感应强度大小为B 、方向竖直向下．当该磁场区域以速度v 0匀速地向右扫过金属杆后，金属杆的速度变为v .导轨和金属杆的电阻不计，导轨光滑且足够长，杆在运动过程中始终与导轨垂直且两端与导轨保持良好接触．求：(1)MN 刚扫过金属杆时，杆中感应电流的大小I ； (2)MN 刚扫过金属杆时，杆的加速度大小a ； (3)PQ 刚要离开金属杆时，感应电流的功率P . 解析：(1)感应电动势E ＝Bd v 0感应电流I ＝ER ， 解得I ＝Bd v 0R .(2)安培力F ＝BId 牛顿第二定律F ＝ma 解得a ＝B 2d 2v 0mR .(3)金属杆切割磁感线的速度v ′＝v 0－v ，则 感应电动势E ＝Bd (v 0－v )，电功率P ＝E 2R 解得P ＝B 2d 2(v 0－v )2R.答案：(1)I ＝Bd v 0R (2)a ＝B 2d 2v 0mR (3)P ＝B 2d 2(v 0－v )2R热点二 电磁感应中的图象问题 (师生共研)1．图象问题的求解类型2.弄清初始条件、正负方向的对应变化范围、所研究物理量的函数表达式、进出磁场的转折点等是解决此类问题的关键．3．解决图象问题的一般步骤(1)明确图象的种类，即是B－t图还是Φ－t图，或者E－t图、I－t图等；(2)分析电磁感应的具体过程；(3)用右手定则或楞次定律确定方向的对应关系；(4)结合法拉第电磁感应定律、欧姆定律、牛顿运动定律等知识写出函数关系式；(5)根据函数关系式，进行数学分析，如分析斜率的变化、截距等；(6)画图象或判断图象．4．电磁感应中图象类选择题的两个常用方法排除法定性地分析电磁感应过程中物理量的变化趋势(增大还是减小)、变化快慢(均匀变化还是非均匀变化)，特别是分析物理量的正负，以排除错误的选项．函数法根据题目所给条件定量地写出两个物理量之间的函数关系，然后由函数关系对图象进行分析和判断.1．F安－t图象[典例2]将一段导线绕成图甲所示的闭合回路，并固定在水平面(纸面)内．回路的ab边置于垂直纸面向里的匀强磁场Ⅰ中．回路的圆环区域内有垂直纸面的磁场Ⅱ，以向里为磁场Ⅱ的正方向，其磁感应强度B随时间t变化的图象如图乙所示．用F表示ab边受到的安培力，以水平向右为F的正方向，能正确反映F随时间t变化的图象是()解析：0～T2时间内，根据法拉第电磁感应定律及楞次定律可得回路的圆环形区域产生大小恒定的、顺时针方向的感应电流，根据左手定则，ab边在匀强磁场Ⅰ中受到水平向左的恒定的安培力；同理可得T2～T时间内，ab边在匀强磁场Ⅰ中受到水平向右的恒定的安培力，故B正确．答案：B2．v－t图象[典例3]如图，矩形闭合导体线框在匀强磁场上方，由不同高度静止释放，用t1、t2分别表示线框ab边和cd边刚进入磁场的时刻．线框下落过程形状不变，ab边始终保持与磁场水平边界线OO′平行，线框平面与磁场方向垂直．设OO′下方磁场区域足够大，不计空气阻力影响，则下列哪一个图象不可能反映线框下落过程中速度v随时间t变化的规律()A B C D解析：由题意可知，线框先做自由落体运动，最终做匀加速直线运动．若ab边刚进入磁场时，速度较小，线框内产生的感应电流较小，线框所受安培力小于重力，则线圈进入磁场的过程做加速度逐渐减小的加速运动，图象C有可能；若线框进入磁场时的速度较大，线框内产生的感应电流较大，线框所受安培力大于重力，则线框进入磁场时做加速度逐渐减小的减速运动，图象B有可能；若线框进入磁场时的速度合适，线框所受安培力等于重力，则线框匀速进入磁场，图象D有可能；由分析可知选A.答案：A3．E－t图象[典例4]在竖直向上的匀强磁场中，水平放置一个不变形的单匝金属圆线圈，规定线圈中感应电流的正方向如图甲所示，当磁场的磁感应强度B随时间t按如图乙所示规律变化时，下列选项中正确表示线圈中感应电动势E变化的是()解析：根据楞次定律得，0～1 s内，感应电流为正方向；1～3 s内，无感应电流；3～5 s 内，感应电流为负方向；再由法拉第电磁感应定律得，0～1 s内的感应电动势为3～5 s 内的二倍，故A正确．答案：A4．i－t图象[典例5]如图所示，两个垂直纸面的匀强磁场方向相反，磁感应强度的大小均为B，磁场区域的宽度为a，一正三角形(高为a)导线框ABC从图示位置沿图示方向匀速穿过两磁场区域，以逆时针方向为电流的正方向，线框中感应电流i与线框移动距离x的关系图是下图中的()A B C D解析：x在a～2a范围，线框穿过两磁场分界线时，BC、AC边在右侧磁场中切割磁感线，有效切割长度逐渐增大，产生的感应电动势E1增大，AB边在左侧磁场中切割磁感线，产生的感应电动势E2不变，两个电动势串联，总电动势E＝E1＋E2增大，故A错误；x 在0～a范围，线框穿过左侧磁场时，根据楞次定律，感应电流方向为逆时针，为正值，故B错误；x在2a～3a范围，线框穿过右侧磁场时，根据楞次定律，感应电流方向为逆时针，为正值，故C正确，D错误．答案：C5．综合图象[典例6](多选)如图所示为三个有界匀强磁场，磁感应强度大小均为B，方向分别垂直纸面向外、向里和向外，磁场宽度均为L.在磁场区域的左侧边界处有一边长为L的正方形导体线框，总电阻为R，且线框平面与磁场方向垂直．现用外力F使线框以速度v匀速穿过磁场区域，以初始位置为计时起点，规定电流沿逆时针方向时的电动势E为正，磁感线垂直纸面向里时的磁通量Φ为正值，外力F向右为正．则以下能反映线框中的磁通量Φ、感应电动势E、外力F和电功率P随时间变化规律的图象是()解析：在0～L v 时间内，磁通量Φ＝BL v t ，为负值，逐渐增大；在t ＝3L2v 时磁通量为零，当t ＝2L v 时，磁通量Φ＝BL 2为最大正值，在2L v ～5L2v 时间内，磁通量为正，逐渐减小，t ＝5L 2v 时，磁通量为零，5L 2v ～3L v 时间内，磁通量为负，逐渐增大，t ＝3Lv 时，磁通量为负的最大值，3L v ～4L v 时间内，磁通量为负，逐渐减小，由此可知A 正确．在0～Lv 时间内，E ＝BL v ，为负值；在L v ～2Lv 时间内，两个边切割磁感线，感应电动势E ＝2BL v ，为正值；在2L v ～3L v 时间内，两个边切割磁线，感应电动势E ＝2Bl v ，为负值；在3L v ～4Lv 时间内，一个边切割磁感线，E ＝BL v ，为正值，B 正确.0～Lv 时间内，安培力向左、外力向右，F 0＝F 安＝BI 0L ，电功率P 0＝I 20R ＝B 2L 2v 2R，L v～2L v时间内，外力向右，F 1＝2B ·2I 0L ＝4F 0，电功率P 1＝I 21R ＝4B 2L 2v 2R＝4P 0；2L v～3L v时间内，外力向右，F 2＝2B ·2I 0L ＝4F 0，电功率P 2＝I 22R ＝4B 2L 2v 2R＝4P 0；在3L v～4L v时间内，外力向右，F 3＝BI 0L ＝F 0，电功率P 3＝I 20R ＝B 2L 2v 2R＝P 0，C 错误，D 正确． 答案：ABD1. (多选)如图所示，两根足够长的光滑金属导轨水平平行放置，间距为l ＝1 m ，cd 间、de 间、cf 间分别接着阻值R ＝10 Ω的电阻．一阻值R ＝10 Ω的导体棒ab 以速度v ＝4 m/s 匀速向左运动，导体棒与导轨接触良好；导轨所在平面存在磁感应强度大小B ＝0.5 T 、方向竖直向下的匀强磁场．下列说法中正确的是( BD )A．导体棒ab中电流的流向为由b到aB．cd两端的电压为1 VC．de两端的电压为1 VD．fe两端的电压为1 V2．(多选)如图甲所示，MN、PQ两平行金属光滑导轨固定在绝缘水平面上，其左端接一电容为C的电容器，导轨范围内存在竖直向下的匀强磁场，导体棒ab垂直MN放在导轨上，在水平拉力的作用下从静止开始向右运动．电容器两极板间的电势差随时间变化的图象如图乙所示，不计导体棒及导轨电阻．下列关于导体棒ab运动的速度v、导体棒ab 受到的外力F随时间变化的图象可能正确的是( BD )3．在水平桌面上，一个面积为S的圆形金属框置于匀强磁场中，线框平面与磁场垂直，磁感应强度B随时间t的变化关系如图甲所示，0～1 s内磁场方向垂直线框平面向下，圆形金属框与两根水平的平行金属导轨相连接，导轨上放置一根导体棒，导体棒的长为L、电阻为R，且与导轨接触良好，导体棒处于另一匀强磁场中，如图乙所示．若导体棒始终保持静止，则其所受的静摩擦力F f随时间变化的图象是下图中的(设向右的方向为静摩擦力的正方向)( B )4．如图所示，金属杆ab 、cd 置于平行轨道MN 、PQ 上，可沿轨道滑动，两轨道间距l ＝0.5 m ，轨道所在空间有垂直于轨道平面的匀强磁场，磁感应强度B ＝0.5 T ，用力F ＝0.25 N 向右水平拉杆ab ，若ab 、cd 与轨道间的滑动摩擦力分别为F f1＝0.15 N 、F f2＝0.1 N ，两杆的有效电阻R 1＝R 2＝0.1 Ω，设导轨电阻不计，ab 、cd 的质量关系为2m 1＝3m 2，且ab 、cd 与轨道间的最大静摩擦力与滑动摩擦力相等．求： (1)此两杆之间的稳定速度差；(2)若F ＝0.3 N ，两杆间稳定速度差又是多少？解析：因F ＞F f1，故ab 由静止开始做加速运动，ab 中将出现不断变大的感应电流，致使cd 受到安培力F 2作用，当F 2＞F f2时，cd 也开始运动，故cd 开始运动的条件是：F －F f1－F f2＞0.(1)当F ＝0.25 N 时，F －F f1－F f2＝0，故cd 保持静止，两杆的稳定速度差等于ab 的最终稳定速度v max ，故此种情况有：电流I m ＝E m R 1＋R 2＝Bl v max R 1＋R 2，安培力F m ＝BI m l ，则有F －F m －F f1＝0，由此得v max ＝0.32 m/s.(2)当F ＝0.3 N ＞F f1＋F f2，对ab 、cd 组成的系统，ab 、cd 所受安培力大小相等，方向相反，合力为零，则系统受的合外力为F 合＝F －F f1－F f2＝0.05 N ．对系统有F 合＝(m 1＋m 2)a ，因为2m 1＝3m 2，则F 合＝52m 2a .取cd 为研究对象，F 安－F f2＝m 2a ，F 安＝BIl ，I ＝Bl Δv R 1＋R 2，联立各式解得Δv ＝R 1＋R 2B 2l 2(25F 合＋F f2)＝0.384 m/s. 答案：(1)0.32 m/s (2)0.384 m/s[A组·基础题]1. 如图所示，纸面内有一矩形导体线框abcd，置于垂直纸面向里、边界为MN的匀强磁场外，线框的ab边平行磁场边界MN，线框以垂直于MN的速度匀速地完全进入磁场，线框上产生的热量为Q1，通过线框导体横截面的电荷量为q1，现将线框进入磁场的速度变为原来的两倍，线框上产生的热量为Q2，通过线框导体横截面的电荷量为q2，则有( C )A．Q2＝Q1q2＝q1B．Q2＝2Q1q2＝2q1C．Q2＝2Q1q2＝q1D．Q2＝4Q1q2＝2q12. (2016·浙江卷)如图所示，a、b两个闭合正方形线圈用同样的导线制成，匝数均为10匝，边长l a＝3l b，图示区域内有垂直纸面向里的匀强磁场，且磁感应强度随时间均匀增大，不考虑线圈之间的相互影响，则( B )A．两线圈内产生顺时针方向的感应电流B．a、b线圈中感应电动势之比为9∶1C．a、b线圈中感应电流之比为3∶4D．a、b线圈中电功率之比为3∶13．如图甲所示，一闭合圆形线圈水平放置，穿过它的竖直方向的匀强磁场磁感应强度随时间变化的规律如图乙所示，规定B的方向以向上为正方向，感应电流以俯视顺时针的方向为正方向，在0～4t时间内感应电流随时间变化的图象正确的是( D )4．如图甲所示，线圈ABCD固定于匀强磁场中，磁场方向垂直纸面向外，当磁场变化时，线圈AB边所受安培力向右且变化规律如图乙所示，则磁场的变化情况可能是下图所示的哪一个( D )5．(多选) 如图所示，光滑导轨倾斜放置，下端连一灯泡，匀强磁场垂直于导轨平面，当金属棒ab(电阻不计)沿导轨下滑达到稳定状态时，灯泡的电功率为P，导轨和导线电阻不计．要使灯泡在金属棒稳定运动状态下的电功率为2P，则下面选项中符合条件的是( AC )A．将导轨间距变为原来的2 2B．换一电阻值减半的灯泡C．换一质量为原来2倍的金属棒D．将磁场磁感应强度B变为原来的2倍6．(多选)如图甲所示，圆形的刚性金属线圈与一平行板电容器连接，线圈内存在垂直于线圈平面的匀强磁场，磁感应强度B随时间t变化的关系如图乙所示(以图示方向为正方向)．t＝0时刻，平行板电容器间一带正电的粒子(重力不计)由静止释放，假设粒子运动过程中未碰到极板，不计线圈内部磁场变化时对外部空间的影响，下列粒子在板间运动的速度图象和位移图象(以向上为正方向)中，正确的是( BC )7．(多选) 如图所示，两根电阻不计的平行光滑金属导轨在同一水平面内放置，左端与定值电阻R相连，导轨x>0一侧存在着沿x轴方向均匀增大的磁场，磁感应强度与x的关系是B＝0.5＋0.5x(T)，在外力F作用下一阻值为r的金属棒从A1运动到A3，此过程中电路中的电功率保持不变．A1的坐标为x1＝1 m，A2的坐标为x2＝2 m，A3的坐标为x3＝3 m，下列说法正确的是( BD )A．回路中的电动势既有感生电动势又有动生电动势B．在A1与A3处的速度之比为2∶1C．A1到A2与A2到A3的过程中通过导体横截面的电荷量之比为3∶4D．A1到A2与A2到A3的过程中产生的焦耳热之比为5∶7[B组·能力题]8．(多选) (2016·四川卷)如图所示，电阻不计、间距为l的光滑平行金属导轨水平放置于磁感应强度为B、方向竖直向下的匀强磁场中，导轨左端接一定值电阻R.质量为m、电阻为r的金属棒MN置于导轨上，受到垂直于金属棒的水平外力F的作用由静止开始运动，外力F与金属棒速度v的关系是F＝F0＋k v(F0、k是常量)，金属棒与导轨始终垂直且接触良好．金属棒中感应电流为i，受到的安培力大小为F A，电阻R两端的电压为U R，感应电流的功率为P，它们随时间t变化图象可能正确的有( BC )9．某兴趣小组用电流传感器测量某磁场的磁感应强度．实验装置如图甲，不计电阻的足够长光滑金属导轨竖直放置在匀强磁场中，导轨间距为d ，其平面与磁场方向垂直．电流传感器与阻值为R 的电阻串联接在导轨上端．质量为m 、有效阻值为r 的导体棒AB 由静止释放沿导轨下滑，该过程中电流传感器测得电流随时间变化规律如图乙所示，电流最大值为I m .棒下滑过程中与导轨保持垂直且良好接触，不计电流传感器内阻及空气阻力，重力加速度为g .(1)求该磁场磁感应强度的大小； (2)求在t 1时刻棒AB 的速度大小；(3)在0～t 1时间内棒AB 下降了h ，求此过程电阻R 产生的电热． 解析：(1)电流为I m 时棒做匀速运动， 对棒：F 安＝BI m d F 安＝mg 解得B ＝mg I md .(2)t 1时刻，对回路有： E ＝Bd v I m ＝Bd vR ＋r解得v ＝I 2m (R ＋r )mg .(3)电路中产生的总电热：Q ＝mgh －12m v 2，电阻R 上产生的电热：Q R ＝R R ＋rQ 解得Q R ＝mghR R ＋r －I 4m R (R ＋r )2mg 2.答案：(1)mg I md (2)I 2m (R ＋r )mg(3)mghR R ＋r－I 4m R (R ＋r )2mg 2 10．在同一水平面上的光滑平行导轨P 、Q 相距l ＝1 m ，导轨左端接有如图所示的电路．其中水平放置的平行板电容器两极板M 、N 相距d ＝10 mm ，定值电阻R 1＝R 2＝12 Ω，R 3＝2 Ω，金属棒ab 的电阻r ＝2 Ω，其他电阻不计．磁感应强度B ＝0.5 T 的匀强磁场竖直穿过导轨平面，当金属棒ab 沿导轨向右匀速运动时，悬浮于电容器两极板之间的质量为m ＝1×10－14 kg 、电荷量为q ＝－1×10－14 C 的微粒恰好静止不动．取g ＝10 m/s 2，在整个运动过程中金属棒与导轨接触良好，且速度保持恒定．试求：(1)匀强磁场的方向； (2)ab 两端的电压；(3)金属棒ab 运动的速度大小．解析：(1)负电荷受到重力和电场力的作用处于静止状态，因为重力竖直向下，所以电场力竖直向上，故M 板带正电．ab 棒向右做切割磁感线运动产生感应电动势，ab 棒等效于电源，感应电流方向由b →a ，其a 端为电源的正极，由右手定则可判断，磁场方向竖直向下．(2)微粒受到重力和电场力的作用处于静止状态，根据平衡条件有mg ＝Eq 又E ＝U MN d所以U MN ＝mgdq ＝0.1 VR 3两端电压与电容器两端电压相等，由欧姆定律得通过R 3的电流为I ＝U MNR 3＝0.05 A则ab 棒两端的电压为U ab ＝U MN ＋I R 1R 2R 1＋R 2＝0.4 V .(3)由法拉第电磁感应定律得感应电动势E ＝Bl v由闭合电路欧姆定律得E＝U ab＋Ir＝0.5 V 联立解得v＝1 m/s.答案：(1)竖直向下(2)0.4 V(3)1 m/s。

第三节 电磁感应中的电路和图象问题一、电磁感应中的电路问题 1．内电路和外电路(1)切割磁感线运动的导体或磁通量发生变化的线圈都相当于电源．(2)该部分导体的电阻或线圈的电阻相当于电源的内阻，其余部分是外电阻． 2．电源电动势和路端电压(1)电动势：E ＝Blv 或E ＝n ΔΦΔt .(2)路端电压：U ＝IR ＝ER ＋r·R .1.(单选)如图所示，一个半径为L 的半圆形硬导体AB 以速度v 在水平U形框架上向右匀速滑动，匀强磁场的磁感应强度为B ，回路电阻为R 0，半圆形硬导体AB 的电阻为r ，其余电阻不计，则半圆形导体AB 切割磁感线产生的感应电动势大小及AB 之间的电势差分别为( )A ．BLvBLvR 0R 0＋r B ．2BLv BLv C ．2BLv 2BLvR 0R 0＋rD ．BLv 2BLv答案：C二、电磁感应中的图象问题 1．图象类型(1)随时间t 变化的图象如B －t 图象、Φ－t 图象、E －t 图象和i －t 图象． (2)随位移x 变化的图象如E －x 图象和i －x 图象． 2．问题类型(1)由给定的电磁感应过程判断或画出正确的图象．(2)由给定的有关图象分析电磁感应过程，求解相应的物理量． (3)利用给出的图象判断或画出新的图象．2.(单选)(2015·泉州模拟)如图甲所示，光滑导轨水平放置在与水平方向夹角为60°的斜向下的匀强磁场中，匀强磁场的磁感应强度B 随时间t 的变化规律如图乙所示(规定斜向下为正方向)，导体棒ab 垂直导轨放置，除电阻R 的阻值外，其余电阻不计，导体棒ab 在水平外力F 作用下始终处于静止状态．规定a →b 的方向为电流的正方向，水平向右的方向为外力F 的正方向，则在0～t 1时间内，选项图中能正确反映流过导体棒ab 的电流i 和导体棒ab 所受水平外力F 随时间t 变化的图象是( )答案：D考点一 电磁感应中的电路问题1．对电源的理解：在电磁感应现象中，产生感应电动势的那部分导体就是电源，如切割磁感线的导体棒、有磁通量变化的线圈等．这种电源将其他形式的能转化为电能．2．对电路的理解：内电路是切割磁感线的导体或磁通量发生变化的线圈，外电路由电阻、电容等电学元件组成．3．解决电磁感应中电路问题的一般思路：(1)确定等效电源，利用E ＝n ΔΦΔt或E ＝Blv sin θ求感应电动势的大小，利用右手定则或楞次定律判断电流方向．(2)分析电路结构(内、外电路及外电路的串、并联关系)，画出等效电路图．(3)利用电路规律求解．主要应用欧姆定律及串、并联电路的基本性质等列方程求解．(2015·石家庄质检)如图甲所示，两根足够长的平行光滑金属导轨MN 、PQ 被固定在水平面上，导轨间距l ＝0.6 m ，两导轨的左端用导线连接电阻R 1及理想电压表V ，电阻为r ＝2 Ω的金属棒垂直于导轨静止在AB 处；右端用导线连接电阻R 2，已知R 1＝2 Ω，R 2＝1 Ω，导轨及导线电阻均不计．在矩形区域CDFE 内有竖直向上的磁场，CE ＝0.2 m ，磁感应强度随时间的变化规律如图乙所示．开始时电压表有示数，当电压表示数变为零后，对金属棒施加一水平向右的恒力F ，使金属棒刚进入磁场区域时电压表的示数又变为原来的值，金属棒在磁场区域内运动的过程中电压表的示数始终保持不变．求：(1)t ＝0.1 s 时电压表的示数； (2)恒力F 的大小；(3)从t ＝0时刻到金属棒运动出磁场的过程中整个电路产生的热量．[思路点拨] (1)在0～0.2 s 内，R 1、R 2和金属棒是如何连接的？电压表示数等于感应电动势吗？(2)电压表示数始终保持不变，说明金属棒做什么运动？[解析] (1)设磁场宽度为d ＝CE ，在0～0.2 s 的时间内，有E ＝ΔΦΔt ＝ΔBΔtld ＝0.6 V此时，R 1与金属棒并联后再与R 2串联 R ＝R 并＋R 2＝1 Ω＋1 Ω＝2 ΩU ＝ERR 并＝0.3 V. (2)金属棒进入磁场后，R 1与R 2并联后再与r 串联，有I ′＝U R 1＋UR 2＝0.45 AF A ＝BI ′lF A ＝1.00×0.45×0.6 N ＝0.27 N由于金属棒进入磁场后电压表的示数始终不变，所以金属棒做匀速运动，有 F ＝F AF ＝0.27 N.(3)在0～0.2 s 的时间内有Q ＝E 2Rt ＝0.036 J金属棒进入磁场后，有R ′＝R 1R 2R 1＋R 2＋r ＝83 ΩE ′＝I ′R ′＝1.2 V E ′＝Blv ，v ＝2 m/st ′＝d v ＝0.22s ＝0.1 sQ ′＝E ′I ′t ′＝0.054 JQ 总＝Q ＋Q ′＝0.036 J ＋0.054 J ＝0.09 J. [答案] (1)0.3 V (2)0.27 N (3)0.09 J[总结提升] (1)对等效于电源的导体或线圈，两端的电压一般不等于感应电动势，只有在其电阻不计时才相等．(2)沿等效电源中感应电流的方向，电势逐渐升高．1.(多选)如图所示，在一磁感应强度B ＝0.5 T 的匀强磁场中，垂直于磁场方向水平放置着两根相距h ＝0.1 m 的平行光滑金属导轨MN 和PQ ，导轨电阻忽略不计，在两根导轨的端点N 、Q 之间连接一阻值R ＝0.3 Ω的电阻．导轨上跨放着一根长为L ＝0.2 m 、电阻λ＝2.0 Ω/m 的金属棒ab ，与导轨正交放置，交点为c 、d .当金属棒ab 在水平拉力作用下以速度v ＝4.0 m/s 向左做匀速运动时，下列说法正确的是( )A ．金属棒ab 两端点间的电势差为0.2 VB ．金属棒ab 两端点间的电势差为0.32 VC ．水平拉金属棒ab 的力大小为0.02 ND ．回路中的发热功率为0.06 W解析：选BC.当金属棒ab 在水平拉力作用下向左做匀速运动切割磁感线时，cd 间产生的感应电动势E cd ＝Bhv ＝0.5×0.1×4.0 V ＝0.2 V ，由闭合电路欧姆定律可得，回路中产生的感应电流I ＝E cd R ＋h λ＝0.20.3＋0.1×2.0A ＝0.4 A ，金属棒ab 受到的安培力F 安＝BIh ＝0.5×0.4×0.1 N ＝0.02 N ，要使金属棒ab 匀速运动，应有F ＝F 安＝0.02 N ，C 正确；该回路为纯电阻电路，则电路中的热功率P 热＝I 2(R ＋h λ)＝0.08 W ，D 错误；金属棒ab 两端点间的电势差等于U ac 、U cd 与U db 三者之和，由于U cd ＝E cd －Ir cd ，所以U ab ＝E ab －Ir cd ＝BLv －Ih λ＝0.32 V ，A 错误，B 正确．考点二 电磁感应中的图象问题1．题型特点一般可把图象问题分为三类：(1)由给定的电磁感应过程选出或画出正确的图象；(2)由给定的有关图象分析电磁感应过程，求解相应的物理量； (3)根据图象定量计算． 2．解题关键弄清初始条件，正负方向的对应，变化范围，所研究物理量的函数表达式，进、出磁场的转折点是解决问题的关键．3．解决图象问题的一般步骤(1)明确图象的种类，即是B －t 图象还是Φ－t 图象，或者是E －t 图象、I －t 图象等； (2)分析电磁感应的具体过程；(3)用右手定则或楞次定律确定方向对应关系；(4)结合法拉第电磁感应定律、欧姆定律、牛顿运动定律等规律写出函数关系式； (5)根据函数关系式，进行数学分析，如分析斜率的变化、截距等； (6)画出图象或判断图象．(多选)(2015·江西新余模拟)如图所示，在坐标系xOy 中，有边长为L 的正方形金属线框abcd ，其一条对角线ac 和y 轴重合、顶点a 位于坐标原点O 处．在y 轴的右侧，在Ⅰ、Ⅳ象限内有一垂直纸面向里的匀强磁场，磁场的上边界与线框的ab 边刚好完全重合，左边界与y 轴重合，右边界与y 轴平行．t ＝0时刻，线框以恒定的速度v 沿垂直于磁场上边界的方向穿过磁场区域．取沿a →b →c →d →a 方向的感应电流为正，则在线框穿过磁场区域的过程中，感应电流i 、ab 间的电势差U ab 随时间t 变化的图线是下图中的( )[审题点睛] 观察i (U ab )－t 图象特点：①分t ＝0→t ＝L v 和t ＝L v →t ＝2Lv两段处理；②i (U ab )的正负问题：判断在t ＝Lv时电流方向是否改变；③两段中的i (U ab )的最大值是否相等．[解析] 在d 点运动到O 点过程中，ab 边切割磁感线，根据右手定则可以确定线框中电流方向为逆时针方向，即正方向，电动势均匀减小到0，则电流均匀减小到0；然后cd边开始切割磁感线，感应电流的方向为顺时针方向，即负方向，电动势均匀减小到0，则电流均匀减小到0，故A 正确，B 错误．d 点运动到O 点过程中，ab 边切割磁感线，ab 相当于电源，电流由a 到b ，b 点的电势高于a 点，ab 间的电势差U ab 为负值，大小等于电流乘bcda 三条边的电阻，并逐渐减小．ab 边出磁场后，cd 边开始切割，cd 边相当于电源，电流由b 到a ，ab 间的电势差U ab 为负值，大小等于电流乘ab 边的电阻，并逐渐减小，故C 错误，D 正确．故选AD.[答案] AD[总结提升] 解决图象类选择题的最简方法——分类排除法．首先对题中给出的四个图象根据大小或方向变化特点分类，然后定性地分析电磁感应过程中物理量的变化趋势(增大还是减小)、变化快慢(均匀变化还是非均匀变化)，特别是用物理量的方向，排除错误选项，此法最简捷、最有效．2.(单选)(2015·云南第一次检测)如图甲所示，线圈ABCD 固定于匀强磁场中，磁场方向垂直纸面向外，当磁场变化时，线圈AB 边所受安培力向右且变化规律如图乙所示，则磁场的变化情况可能是选项中的( )解析：选D.由安培力向右知电流方向为顺时针，由楞次定律知磁场增强，C 错．由乙图知安培力不变，根据F ＝BIL 知，B 增大，I 必减小，即电动势减小，故B 的变化率减小，因此A 、B 错，D 正确．真题剖析——电磁感应电路与图象的综合问题(18分)(2013·高考广东卷)如图甲所示，在垂直于匀强磁场B的平面内，半径为r的金属圆盘绕过圆心O的轴转动，圆心O和边缘K通过电刷与一个电路连接．电路中的P是加上一定正向电压才能导通的电子元件．流过电流表的电流I与圆盘角速度ω的关系如图乙所示，其中ab段和bc段均为直线，且ab段过坐标原点．ω>0代表圆盘逆时针转动．已知：R＝3.0 Ω，B＝1.0 T，r＝0.2 m．忽略圆盘、电流表和导线的电阻．(1)根据图乙写出ab、bc段对应的I与ω的关系式；(2)求出图乙中b、c两点对应的P两端的电压U b、U c；(3)分别求出ab、bc段流过P的电流I P与其两端电压U P的关系式．[审题点睛] (1)审电路(2)审图象[规范解答]—————————该得的分一分不丢！(1)由图象可知，在ab 段I ＝ω150(－45 rad/s ≤ω≤15 rad/s) (2分) 在bc 段I ＝ω100－0.05(15 rad/s<ω≤45 rad/s)． (2分) (2)由题意可知，P 两端的电压U P 等于圆盘产生的电动势，U P ＝12Br 2ω (2分)b 点时ωb ＝15 rad/s ，U b ＝12Br 2ωb ＝0.3 V (2分)c 点时ωc ＝45 rad/s ，U c ＝12Br 2ωc ＝0.9 V ． (2分)(3)由图象中电流变化规律可知电子元件P 在b 点时开始导通，则：在ab 段 I P ＝0(－0.9 V ≤U P ≤0.3 V) (2分) 在bc 段I P ＝I －U PR(2分)而I ＝ω100－0.05，U P ＝12Br 2ω (2分) 联立可得I P ＝U P6－0.05(0.3 V<U P ≤0.9 V)． (2分)[答案] 见规范解答[总结提升] 解决电路与图象综合问题的思路 (1)电路分析弄清电路结构，画出等效电路图，明确计算电动势的公式． (2)图象分析①弄清图象所揭示的物理规律或物理量间的函数关系；②挖掘图象中的隐含条件，明确有关图线所包围的面积、图线的斜率(或其绝对值)、截距所表示的物理意义．(3)定量计算运用有关物理概念、公式、定理和定律列式计算．3.(2015·福州模拟)在一周期性变化的匀强磁场中有一圆形闭合线圈，线圈平面与磁场垂直，如图甲所示，规定图中磁场方向为正．已知线圈的半径为r 、匝数为N ，总电阻为R ，磁感应强度的最大值为B 0，变化周期为T ，磁感应强度按图乙所示规律变化．求：(1)在0～16T 内线圈产生的感应电流的大小I 1；(2)规定甲图中感应电流的方向为正方向，在图丙中画出一个周期内的i －t 图象，已知图中I 0＝3πr 2NB 0RT；(3)在一个周期T 内线圈产生的电热Q .解析：(1)在0～16T 内感应电动势E 1＝N ΔΦ1Δt 1，磁通量的变化ΔΦ1＝B 0πr 2，解得E 1＝6πNr 2B 0T，线圈中感应电流大小I 1＝E 1R ＝6πNr 2B 0RT.(2)(3)在0～16T 和56T ～T 两个时间段内产生的热量相同，有Q 1＝Q 3＝I 21R ·16T ，在16T ～56T 时间内产生的热量Q 2＝I 22R ·46T ， 一个周期内产生的总热量Q ＝Q 1＋Q 2＋Q 3＝18(πNr 2B 0)2RT.答案：(1)6πNr 2B 0RT(2)图象见解析(3)18(πNr 2B 0)2RT1．(多选)(2015·湖北八市联考)如图所示，等腰直角三角形OPQ 区域内存在着垂直于纸面向里的匀强磁场，磁感应强度大小为B ，磁场区域的OP 边在x 轴上且长为L .纸面内一边长为L 的单匝闭合正方形导线框(线框电阻为R )的一条边在x 轴上，且线框在外力作用下沿x 轴正方向以恒定的速度v 穿过磁场区域，在t ＝0时该线框恰好位于图中所示的位置．现规定顺时针方向为导线框中感应电流的正方向，则下列说法正确的有( )A ．在0～L v 时间内线框中有正向电流，在L v ～2Lv 时间内线框中有负向电流B ．在L v ～2L v 时间内流经线框某处横截面的电荷量为BL 22RC ．在L v ～2L v 时间内线框中最大电流为BLv 2RD ．0～2Lv时间内线框中电流的平均值不等于有效值答案：BD2．(单选)(2015·北京东城区模拟)如图所示，垂直于纸面向里的匀强磁场的区域宽度为2a ，磁感应强度的大小为B .一边长为a 、电阻为4R 的正方形均匀导线框CDEF 从图示位置开始沿x 轴正方向以速度v 匀速穿过磁场区域，关于线框EF 两端的电压U EF 与线框移动距离x 的关系，下列图象正确的是( )解析：选D.线框经过整个磁场区域时，做匀速运动，所以产生的感应电动势大小E ＝Bav ，刚进入磁场时，等效电路如图甲所示；完全在磁场中时，等效电路如图乙所示；一条边从磁场中离开时，等效电路如图丙所示．选项D 正确，选项A 、B 、C 错误．3．(多选)(2015·沈阳质检)如图所示，两条形有界磁场宽度均为d ＝0.5 m ，磁感应强度大小均为B ＝4 T ，方向垂直于纸面，两磁场区域间距也为d .在磁场区域的左边界处有一长L ＝1 m 、宽d ＝0.5 m 的矩形导体线框，线框总电阻为R ＝2 Ω，且线框平面与磁场方向垂直．现使线框以v ＝0.5 m/s 的速度匀速穿过磁场区域，若以初始位置为计时起点，规定B 垂直纸面向里为正，则以下关于线框所受的安培力大小F 及穿过线框磁通量Φ随时间t 变化的四个图象正确的是( )解析：选AD.0～1 s 时，线框中产生的感应电动势E ＝Bdv ＝1 V ，由欧姆定律可知，I ＝E R＝0.5 A ，由安培力公式可知：F ＝BId ＝1 N ；第2 s 内，通过线框的磁通量不变，无感应电流，安培力为零；第3 s 内，线框左、右两边均切割磁感线，由右手定则可知，感应电动势方向相同，故线框中总的感应电动势为E ′＝2Bdv ＝2 V ，由欧姆定律可知，I ′＝E ′R＝1 A ；线框左、右两边所受安培力均为：F 1＝F 2＝BI ′d ＝2 N ，由左手定则可知，两安培力方向相同，故安培力的合力为4 N ，A 项正确，B 项错；当t ＝2.5 s 时，线框位移x ＝vt ＝2.5d ，此时通过线框的磁通量为零，C 项错，D 项正确．4．(多选)如图所示，abcd 为一边长为l 、具有质量的刚性导线框，位于水平面内，bc 边串接有电阻R .虚线表示一匀强磁场区域的边界，它与线框ab 边平行，磁场区域的宽度为2l ，磁场方向竖直向下．线框在一垂直于ab 边的水平恒定拉力F 作用下，沿光滑水平面运动，直到通过磁场区域．已知ab 边刚进入磁场时，线框做匀速运动，下面定性画出的回路中电流i 大小与位移x 图象可能正确的是( )解析：选ABD.由题意知，当线框在x ＝0至x ＝l 间运动时电流恒为i 0；当线框在x ＝l 至x ＝2l 间运动时，磁通量不变化，故i ＝0，线框做匀加速运动；当ab 边刚出磁场(x ＝2l )时，线框的速度大于刚进磁场时的速度，cd 边切割磁感线产生的电流i >i 0，同时受到的安培力大于F ，线框做减速运动，随着速度的减小，安培力变小，加速度变小，故选项C 错；当cd 边刚出磁场时，线框速度可能还没减速到ab 边刚进磁场时的速度，故选项B 对；也可能恰好减速到ab 边刚进磁场时的速度，故选项D 对；还可能早就减速到ab 边刚进磁场时的速度以后做匀速运动，故选项A 对．5. (单选)(2015·广东六校联考)如图所示，△ABC 为等腰直角三角形，AB 边与x 轴垂直，A 点坐标为(a,0)，C 点坐标为(0，a )，三角形区域内存在垂直平面向里的磁场，磁感应强度B 与横坐标x 的变化关系满足B ＝kx(k 为常量)，三角形区域的左侧有一单匝矩形线圈，线圈平面与纸面平行，线圈宽为a ，高为2a ，电阻为R .若线圈以某一速度v 匀速穿过磁场，整个运动过程中线圈不发生转动，则下列说法正确的是( )A ．线圈穿过磁场的过程中感应电流的大小逐渐增大B ．线圈穿过磁场的过程中产生的焦耳热为Q ＝4k 2avRC ．线圈穿过磁场的过程中通过导线截面的电荷量为零D ．穿过三角形区域的磁通量为2ka解析：选D.线圈穿过磁场的过程中，感应电动势为E ＝BLv ，根据欧姆定律可得感应电流大小为I ＝E R ，由几何关系知，切割边运动距离为x 时，L ＝2x ，解得I ＝2kvR，为定值，所以A 错误；产生的焦耳热为Q ＝I 2Rt ，而t ＝2a v ，解得Q ＝8k 2av R ，所以B 错误；因为E ＝ΔΦΔt，所以q ＝ΔΦR ＝I Δt ＝2ka R，解得ΔΦ＝2ka ，所以穿过三角形区域的磁通量为2ka ，故C 错误，D 正确．6．(单选)(2013·高考浙江卷)磁卡的磁条中有用于存储信息的磁极方向不同的磁化区，刷卡器中有检测线圈，当以速度v 0刷卡时，在线圈中产生感应电动势．其E －t 关系如图所示．如果只将刷卡速度改为v 02，线圈中的E －t 关系图可能是( )解析：选D.若将刷卡速度改为v 02，线圈切割磁感线运动时产生的感应电动势大小将会减半，周期将会加倍，故D 项正确，其他选项错误．一、单项选择题 1．(2015·汕头模拟)用均匀导线做成的正方形线圈边长为l ，正方形的一半放在垂直于纸面向里的匀强磁场中，如图所示，当磁场以ΔBΔt的变化率增强时，则( )A ．线圈中感应电流方向为adbcaB ．线圈中产生的电动势E ＝ΔB Δt ·l22C ．线圈中a 点电势高于b 点电势D ．线圈中a 、b 两点间的电势差为ΔB Δt ·l22解析：选B.根据楞次定律可知，A 错误；线圈中产生的电动势E ＝ΔΦΔt ＝ΔB Δt ·l 22，B 正确；线圈左边的一半导线相当于电源，在电源内部电流沿逆时针方向，所以a 点电势低于b 点电势，C 错误；线圈右边的一半相当于外电路，a 、b 两点间的电势差相当于路端电压，其大小U ＝E 2＝l 24·ΔB Δt，D 错误． 2．(2015·江门模拟)如图所示，螺线管匝数n ＝1 500匝，横截面积S ＝20 cm 2，螺线管导线电阻r ＝1 Ω，电阻R ＝4 Ω，磁感应强度B 随时间变化的B －t 图象如图所示(以向右为正方向)，下列说法正确的是( )A ．电阻R 的电流方向是从A 到CB ．感应电流的大小逐渐增大C ．电阻R 两端的电压为6 VD ．C 点的电势为4.8 V答案：D3．(2015·山西康杰中学月考)如图所示，在0≤x ≤2L 的区域内存在着匀强磁场，磁场的方向垂直于xOy 平面(纸面)向里，具有一定电阻的矩形线框abcd 位于xOy 平面内，线框的ab 边与y 轴重合，bc 边的长度为L .线框从t ＝0时刻由静止开始沿x 轴正方向做匀加速运动，则线框中的感应电流i (取顺时针方向的电流为正)随时间t 的函数图象大致是下图中的( )解析：选C.设ab 边的长度为l ，在线框进入磁场过程中，线框中产生的感应电流I ＝E R ＝Blv R ＝Bla Rt ∝t ，由左手定则可知，此过程中电流方向为逆时针，故A 、D 错误；当线框全部处于磁场中时，线框内的磁通量不发生变化，所以线框中没有电流；当线框的ab 边离开磁场时，线框的cd 边切割磁感线，此时速度为v ′＝2a ·2L ＝2aL ，电流为I ＝Blv ′R＝2Bl aL R≠0，方向为顺时针，故选项B 错误，C 正确．4．边长为a 的闭合金属正三角形框架，左边竖直且与磁场右边界平行，完全处于垂直框架平面向里的匀强磁场中．现把框架匀速水平向右拉出磁场，如图所示，则下列图象与这一过程相符合的是( )解析：选 B.该过程中，框架切割磁感线的有效长度等于框架与磁场右边界两交点的间距，根据几何关系有l 有效＝233x ，所以E 电动势＝Bl 有效v ＝233Bvx ∝x ，A 错误，B 正确．框架匀速运动，故F 外力＝F 安＝B 2l 2有效v R ＝4B 2x 2v 3R∝x 2，C 错误．P 外力功率＝F 外力v ∝F 外力∝x 2，D 错误． 5. (2015·衡水模拟)如图所示，等腰三角形内分布有垂直于纸面向外的匀强磁场，它的底边在x 轴上且长为2L ，高为L .纸面内一边长为L 的正方形导线框沿x 轴正方向做匀速直线运动穿过匀强磁场区域，在t ＝0时刻恰好位于图中所示的位置．以顺时针方向为导线框中电流的正方向，在下面四幅图中能够正确表示电流－位移(I －x )关系的是( )解析：选C.线框匀速穿过L 的过程中，有效长度l 均匀增加，由E ＝Blv 知，电动势随位移均匀变大，x ＝L 处电动势最大，电流I 最大；从x ＝L 至x ＝1.5L 过程中，框架两边都切割磁感线，总电动势减小，电流减小；从x ＝1.5L 至x ＝2L ，左边框切割磁感线产生的感应电动势大于右边框，故电流反向且增大；x ＝2L 至x ＝3L 过程中，只有左边框切割磁感线，有效长度l 减小，电流减小．综上所述，只有C 项符合题意．6．(2015·开封模拟)如图所示，在垂直于纸面向里、磁感应强度为B 的匀强磁场区域中，有一个均匀导线制成的单匝直角三角形线框，现用外力使线框以恒定的速度v 沿垂直磁场方向向右运动，运动中线框的AB 边始终与磁场右边界平行．已知AB ＝BC ＝l ，线框的总电阻为R ，则线框离开磁场的过程中( )A ．线框A 、B 两点间的电压不变 B ．通过线框导线横截面的电荷量为Bl 22RC ．线框所受外力的最大值为2B 2l 2v RD ．线框的热功率与时间成正比解析：选 B.在线框离开磁场的过程中有效切割长度逐渐变大，因此产生的感应电动势变大，线框A 、B 两点间的电压变大，A 错误；通过线框导线横截面的电荷量为Q ＝ΔΦR ＝Bl 22R，B 正确；当感应电流最大时，线框所受安培力最大，此时线框所受外力最大，F m ＝IlB ＝Blv RlB＝B 2l 2v R ，C 错误；设线框离开磁场的过程中位移大小为x ，则线框的热功率P ＝Fv ＝B 2x 2v 2R ＝B 2v 4t 2R，D 错误． ☆7. (2015·江西六校联考)如图所示，xOy 平面内有一半径为R 的圆形区域，区域内有磁感应强度大小为B 的匀强磁场，左半圆磁场方向垂直于xOy 平面向里，右半圆磁场方向垂直于xOy 平面向外．一平行于y 轴的长导体棒ab 以速度v 沿x 轴正方向做匀速运动，则导体棒两端的电势差U ba 与导体棒位置x 关系的图象是( )解析：选A.设从y 轴开始沿x 正方向运动的长度为x 0(x 0≤2R )，则ab 导体棒在磁场中的切割长度l ＝2R 2－(R －x 0)2＝22Rx 0－x 20，感应电动势E ＝Blv ＝2Bv 2Rx 0－x 20，由右手定则知在左侧磁场中b 端电势高于a 端电势，由于右侧磁场方向变化，所以在右侧a 端电势高于b 端电势，再结合圆的特点，知选项A 正确．二、多项选择题☆8. (2015·广州模拟)如图所示，垂直纸面的正方形匀强磁场区域内，有一位于纸面且电阻均匀的正方形导体框abcd ，现将导体框分别朝两个方向以v 、3v 速度匀速拉出磁场，则导体框从两个方向移出磁场的两过程中( )A ．导体框中产生的感应电流方向相同B ．导体框中产生的焦耳热相同C ．导体框ad 边两端电势差相同D ．通过导体框截面的电荷量相同解析：选AD.由右手定则可得两种情况导体框中产生的感应电流方向相同，A 项正确；热量Q ＝I 2Rt ＝⎝ ⎛⎭⎪⎫Blv R 2R ×l v ＝B 2l 3v R ，导体框产生的焦耳热与运动速度有关，B 项错误；电荷量q ＝It ＝Blv R ×l v ＝Bl 2R ，电荷量与速度无关，电荷量相同，D 项正确；以速度v 拉出时，U ad ＝14Blv ，以速度3v 拉出时，U ad ＝34Bl ·3v ，C 项错误．☆9.如图所示，CAD 是固定在水平面上的用一硬导线折成的V 形框架，∠A ＝θ.在该空间存在磁感应强度为B 、方向竖直向下的匀强磁场．框架上的EF 是用同样的硬导线制成的导体棒，它在水平外力作用下从A 点开始沿垂直EF 方向以速度v 匀速水平向右平移．已知导体棒和框架始终接触良好且构成等腰三角形回路，导线单位长度的电阻均为R ，框架和导体棒均足够长．则下列图中描述回路中的电流I 和消耗的电功率P 随时间t 变化的四个图象中正确的是( )解析：选AD.由几何知识可知，导体棒切割磁感线的有效长度为L ＝2vt tan θ2，回路的总电阻R 总＝1sin θ2＋1LR ，感应电动势E ＝BLv ，则回路中的电流I ＝Bv R 1sin θ2＋1，回路消耗的电功率P ＝EI ＝2B 2v 3tan θ2R 1sin θ2＋1t ，故选项A 、D 正确，选项B 、C 错误． 10．如图所示，一金属棒AC 在匀强磁场中绕平行于磁感应强度方向的轴(过O 点)匀速转动，OA ＝2OC ＝2L ，磁感应强度大小为B 、方向垂直纸面向里，金属棒转动的角速度为 ω、电阻为r ，内、外两金属圆环分别与C 、A良好接触并各引出一接线柱与外电阻R 相接(没画出)，两金属环圆心皆为O且电阻均不计，则( )A ．金属棒中有从A 到C 的感应电流B ．外电阻R 中的电流为I ＝3B ωL 22(R ＋r )C ．当r ＝R 时，外电阻消耗功率最小D ．金属棒AC 间电压为3B ωL 2R 2(R ＋r )解析：选BD.由右手定则可知金属棒相当于电源且A 是电源的正极，即金属棒中有从C到A 的感应电流，A 错；金属棒转动产生的感应电动势为E ＝12B ω(2L )2－12B ωL 2＝3B ωL 22，即回路中电流为I ＝3B ωL 22(R ＋r )，B 对；由电源输出功率特点知，当内、外电阻相等时，外电路消耗功率最大，C 错；U AC ＝IR ＝3B ωL 2R 2(R ＋r )，D 对． 三、非选择题11．如图所示，边长L ＝0.20 m 的正方形导体框ABCD 由粗细均匀的同种材料制成，正方形导线框每边的电阻R 0＝1.0 Ω，金属棒MN 与正方形导线框的对角线长度恰好相等，金属棒MN 的电阻r ＝0.20 Ω.导线框放置在匀强磁场中，磁场的磁感应强度B ＝0.50 T ，方向垂直导线框所在平面向里．金属棒MN 与导线框接触良好，且与导线框对角线BD 垂直放置在导线框上，金属棒的中点始终在BD 连线上．若金属棒以v ＝4.0 m/s 的速度向右匀速运动，当金属棒运动至AC 的位置时，求：(计算结果保留两位有效数字)(1)金属棒产生的电动势大小；(2)金属棒MN 上通过的电流大小和方向；(3)导线框消耗的电功率．解析：(1)金属棒产生的电动势大小为：E ＝2BLv ＝2×0.50×0.20×4.0 V ＝0.57 V.(2)金属棒运动到AC 位置时，导线框左、右两侧电阻并联，其并联电阻大小为R 并＝1.0。
