电磁感应中的图像问题

2023届高三物理一轮复习重点热点难点专题特训专题66 电磁感应现象中的图像问题特训目标特训内容目标1 I-t图像或I-x图像（1T—4T）目标2 U-t图像或U-x图像（5T—8T）目标3 F-t图像或F-x图像（9T—12T）目标4P-t图像或P-x图像（13T—16T）目标5v-t图像或v-x图像（17T—20T）一、I-t图像或I-x图像1．如图所示，afde为一边长为2L的正方形金属线框，b、c分别为af、fd的中点，从这两点剪断后，用bc直导线连接形成了五边形线框abcde、左侧有一方向与线框平面垂直、宽度为2L的匀强磁场区域，现让线框保持ae、cd边与磁场边界平行，向左匀速通过磁场区域，以ae边刚进入磁场时为计时零点。

则线框中感应电流随时间变化的图线可能正确的是（规定感应电流的方向逆时针为正）（）A．B．C ．D ．【答案】A【详解】根据题意，设线框匀速运动的速度为v ，导线框的总电阻为R ，开始ae 边进入磁场切割磁感线，根据法拉第电磁感应定律有2E B Lv =⋅则感应电流为12E BLvI R R ==根据右手定则可知，感应电流的方向为逆时针；当运动一段时间0t 后，b 点进入磁场，根据题意可知0Lt v =根据几何关系可知，切割磁感线的有效长度为()'0032L L vt t t t =-≤≤同理可得，感应电流为()()2200332B L vt vBv BLvI t t t t R R R -==-+≤≤根据右手定则可知，感应电流的方向为逆时针；当运动时间为02t 时，ae 边开始离开磁场，切割磁感线有效长度为2L ，同理可得，感应电流为32EBLvI R R ==根据右手定则可知，感应电流的方向为顺时针；当时间为03t 时，b 点开始离开磁场，根据几何关系可知，切割磁感线的有效长度为()()"0023534L L vt L L vt t t t =--=-≤≤同理可得，感应电流为()()24005534B L vt vBv BLvI t t t t R R R -==-+≤≤根据右手定则可知，感应电流的方向为顺时针，综上所述可知，BCD 错误A 正确。

易错点24 电磁感应中的电路和图像问题易错总结以及解题方法一、电磁感应中的电路问题处理电磁感应中的电路问题的一般方法1．明确哪部分电路或导体产生感应电动势，该部分电路或导体就相当于电源，其他部分是外电路．2．画等效电路图，分清内、外电路．3．用法拉第电磁感应定律E ＝n ΔΦΔt 或E ＝Blv sin θ确定感应电动势的大小，用楞次定律或右手定则确定感应电流的方向．注意在等效电源内部，电流方向从负极流向正极． 4．运用闭合电路欧姆定律、串并联电路特点、电功率等公式联立求解． 二、电磁感应中的电荷量问题闭合回路中磁通量发生变化时，电荷发生定向移动而形成感应电流，在Δt 内通过某一截面的电荷量(感应电荷量)q ＝I ·Δt ＝E R 总·Δt ＝n ΔΦΔt ·1R 总·Δt ＝n ΔΦR 总.(1)由上式可知，线圈匝数一定时，通过某一截面的感应电荷量仅由回路电阻和磁通量的变化量决定，与时间无关．(2)求解电路中通过的电荷量时，I 、E 均为平均值． 三、电磁感应中的图像问题 1．问题类型(1)由给定的电磁感应过程选出或画出正确的图像． (2)由给定的图像分析电磁感应过程，求解相应的物理量． 2．图像类型(1)各物理量随时间t 变化的图像，即B －t 图像、Φ－t 图像、E －t 图像和I －t 图像． (2)导体做切割磁感线运动时，还涉及感应电动势E 和感应电流I 随导体位移变化的图像，即E －x 图像和I －x 图像．3．解决此类问题需要熟练掌握的规律：安培定则、左手定则、楞次定律、右手定则、法拉第电磁感应定律、欧姆定律等．判断物理量增大、减小、正负等，必要时写出函数关系式，进行分析．【易错跟踪训练】易错类型1：挖掘隐含条件、临界条件不够1．（2021·湖北孝感高中高三月考）如图所示，在天花板下用细线悬挂一个闭合金属圆环，圆环处于静止状态。

上半圆环处在垂直于环面的水平匀强磁场中，规定垂直于纸面向外的方向为磁场的正方向，磁感应强度B 随时间t 变化的关系如图乙所示。

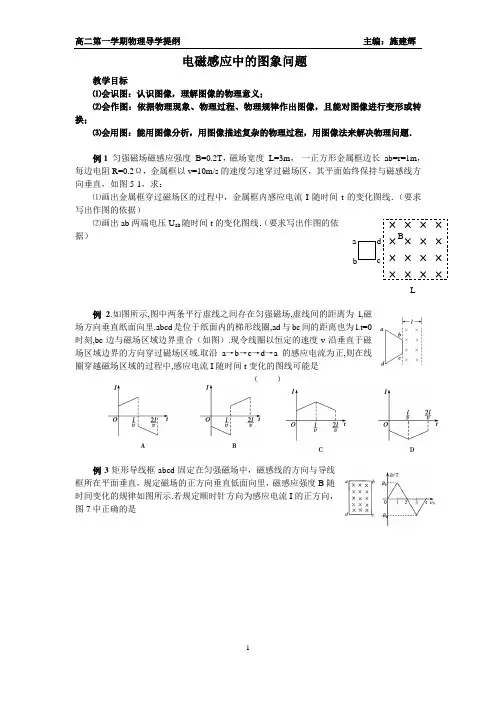

电磁感应中的图象问题教学目标⑴会识图：认识图像，理解图像的物理意义；⑵会作图：依据物理现象、物理过程、物理规律作出图像，且能对图像进行变形或转换；⑶会用图：能用图像分析，用图像描述复杂的物理过程，用图像法来解决物理问题．例1 匀强磁场磁感应强度 B=0.2T ，磁场宽度 L=3m ， 一正方形金属框边长 ab=r=1m ， 每边电阻R=0.2Ω，金属框以v=10m/s 的速度匀速穿过磁场区，其平面始终保持与磁感线方向垂直，如图5-1，求：⑴画出金属框穿过磁场区的过程中，金属框内感应电流I 随时间t 的变化图线．（要求写出作图的依据）⑵画出ab 两端电压U ab 随时间t 的变化图线．（要求写出作图的依据）例2.如图所示,图中两条平行虚线之间存在匀强磁场,虚线间的距离为l,磁场方向垂直纸面向里.abcd 是位于纸面内的梯形线圈,ad 与bc 间的距离也为l.t=0时刻,bc 边与磁场区域边界重合（如图）.现令线圈以恒定的速度v 沿垂直于磁场区域边界的方向穿过磁场区域.取沿a →b →c →d →a 的感应电流为正,则在线圈穿越磁场区域的过程中,感应电流I 随时间t 变化的图线可能是 （ ）例3矩形导线框abcd 固定在匀强磁场中，磁感线的方向与导线框所在平面垂直，规定磁场的正方向垂直低面向里，磁感应强度B 随时间变化的规律如图所示.若规定顺时针方向为感应电流I 的正方向，图7中正确的是a db c LB图 6例4如图甲所示，由均匀电阻丝做成的正方形线框abcd 的电阻为R ，ab = bc = cd =da = l ．现将线框以与ab 垂直的速度v 匀速穿过一宽度为2l 、磁感应强度为B 的匀强磁场区域，整个过程中ab 、cd 两边始终保持与边界平行．令线框的cd 边刚与磁场左边界重合时t ＝0，电流沿abcda 流动的方向为正．（1）求此过程中线框产生的焦耳热．（2）在图乙中画出线框中感应电流随时间变化的图象．（3）在图丙中画出线框中a 、b 两点间电势差Uab 随时间t 变化的图象．例5．如图所示，竖直放置的螺线管与导线abcd 构成回路，导线所围区域内有一垂直纸面向里的匀强磁场，螺线管下方水平桌面上有一导体圆环，导线abcd 所围区域内磁场的磁感应强度按12-9图中哪一种图线随时间变化时，导体圆环将受到向上的磁场力？ ( )例6有一导体杆静止地放在轨道上，与两轨道垂直，杆及轨道的电阻皆可忽略不计，R=1.0 Ω；整个装置处于磁感应强度B=0.5 Ｔ的匀强磁场中，磁场方向垂直轨道面向下.现在一外力F 沿轨道方向拉杆，使之做匀加速运动，测得力F 与时间t 的关系如图9所示.求杆的质量m 和加速度a.2ll a v dc b 图甲u ab t图丙0 i t 图乙电磁感应中的图象问题1、如图，平行正对的两金属圆环A 、B ，在A 中通以图示的交流电时，下列说法中正确的是( )A ．在0——t 1的时间内，两环间有吸引力B ．在t 1时刻，两环间作用最大C ．在t2时刻，两环间作用为D ．在t2——t3的时间内，两环间有排斥力2.如图所示，矩形线框abcd 从某处自由下落h 的高度后，进入与线框平面垂直的区域足够大的匀强磁场，从bc 边刚进入磁场到ad 边也进入磁场的过程中，线框内的感应电流随时间变化的图象可能是( )3.A 是一边长为L 的方形线框，电阻为R 。

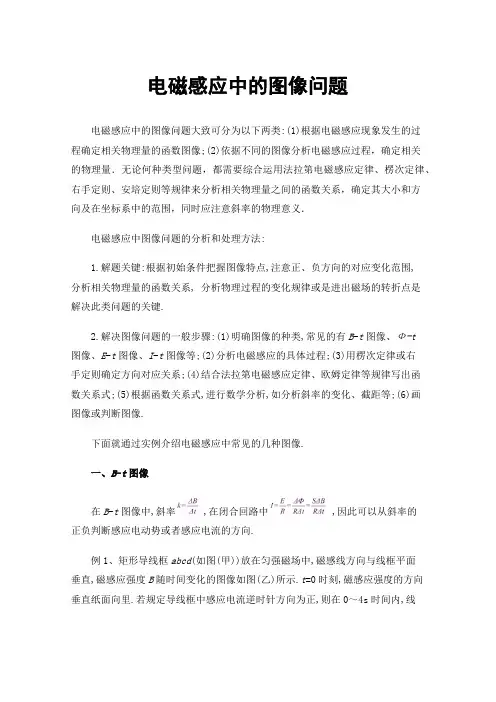

电磁感应中的图像问题电磁感应中的图像问题大致可分为以下两类:(1)根据电磁感应现象发生的过程确定相关物理量的函数图像;(2)依据不同的图像分析电磁感应过程，确定相关的物理量．无论何种类型问题，都需要综合运用法拉第电磁感应定律、楞次定律、右手定则、安培定则等规律来分析相关物理量之间的函数关系，确定其大小和方向及在坐标系中的范围，同时应注意斜率的物理意义．电磁感应中图像问题的分析和处理方法:1.解题关键:根据初始条件把握图像特点,注意正、负方向的对应变化范围,分析相关物理量的函数关系, 分析物理过程的变化规律或是进出磁场的转折点是解决此类问题的关键.2.解决图像问题的一般步骤:(1)明确图像的种类,常见的有B-t图像、Ф-t图像、E-t图像、I-t图像等;(2)分析电磁感应的具体过程;(3)用楞次定律或右手定则确定方向对应关系;(4)结合法拉第电磁感应定律、欧姆定律等规律写出函数关系式;(5)根据函数关系式,进行数学分析,如分析斜率的变化、截距等;(6)画图像或判断图像.下面就通过实例介绍电磁感应中常见的几种图像.一、B-t图像在B-t图像中,斜率 ,在闭合回路中 ,因此可以从斜率的正负判断感应电动势或者感应电流的方向.例1、矩形导线框abcd(如图(甲))放在匀强磁场中,磁感线方向与线框平面垂直,磁感应强度B随时间变化的图像如图(乙)所示.t=0时刻,磁感应强度的方向垂直纸面向里.若规定导线框中感应电流逆时针方向为正,则在0～4s时间内,线框中的感应电流I以及线框的ab边所受安培力F随时间变化的图像为(安培力取向上为正方向)( )解析:由法拉第电磁感应定律知,导线框中产生的感应电流 ,在0～1s内,由题图(乙)知不变,故I的大小也不变,由楞次定律知,感应电流方向由a→b,同理分析,在1～2s内,I的大小仍不变,方向仍由a→b,故A、B错;由左手定则知, 0～1s内线框ab边所受安培力F向上,且由知,I、不变,B均匀减小,因此F也均匀减小,D错,C项正确.答案:C二、Ф-t图像在Ф-t图像中,斜率 ,即磁通量的变化率,根据法拉第电磁感应定律,所以可以通过斜率求解感应电动势.例2、穿过某闭合回路的磁通量Φ随时间t变化的图像分别如图①～④所示,下列说法中正确的是( )A. 图①有感应电动势,且大小恒定不变B. 图②产生的感应电动势一直在变大C. 图③在0～t1时间内的感应电动势是t1～t2时间内感应电动势的2倍D. 图④产生的感应电动势先变大再变小解析:由法拉第电磁感应定律的表达式可知,感应电动势大小E与磁通量的变化率成正比.题图①中 ,题图②中 =恒量,题图③中在0～t1时间内的是t1～t2时间内的2倍,题图④中先变小后变大,故正确选项为C.答案:C三、E-t图像例 3、如图所示,平行导轨间有一矩形的匀强磁场区域,细金属棒PQ沿导轨从MN处匀速运动到M'N'的过程中,棒上感应电动势E随时间t变化的图示,可能正确的是( )解析:金属棒PQ进入磁场前和出磁场后,不产生感应电动势,而在磁场中,由于匀速运动产生的感应电动势不变,故正确选项为A.答案:A四、I-t图像电流的定义式 ,这里所求的是电流的平均值,即 ,因此在I-t图像中,“面积”表示通过导体横截面的电荷量.例 4、如图,边长为2l的正方形虚线框内有垂直于纸面向里的匀强磁场,一个边长为l的正方形导线框所在平面与磁场方向垂直,导线框和虚线框的对角线共线.从t=0开始,使导线框从图示位置开始以恒定速度沿对角线方向进入磁场,直到整个导线框离开磁场区域.用I表示导线框中的感应电流,取逆时针方向为正,则下列表示I-t关系的图线中,大致正确的是( )解析:从t=0开始,线框的位移从0到 ,导线框切割磁感线的有效长度线性增加,感应电流也线性增加,由楞次定律判断可知,感应电流方向为正;线框的位移从到 ,导线框完全在磁场中运动,无感应电流;线框的位移从到 ,导线框切割磁感线的有效长度线性减少,感应电流也线性减小,由楞次定律判断可知,感应电流方向为负,所以D正确.答案: D。

电磁感应现象中的图像问题物理图像是一种形象直观的“语言”，它能很好地考查考生的推理能力和分析、解决问题的能力，下面我们一起来看一看图像在电磁感应中常见的几种应用。

一、反映感应电流强度随时间的变化规律例1如图1—1，一宽40cm 的匀强磁场区域，磁场方向垂直纸面向里。

一边长为20cm 的正方形导线框位于纸面内，以垂直于磁场边界的恒定速度v=20cm/s 通过磁场区域，在运动过程中，线框有一边始 终与磁场区域的边界平行。

取它刚进入磁场的时刻t=0，在图1-2所示的下列图线中，正确反映感应电流强度随时间变化规律的是（ ）分析与解 本题要求能正确分解线框的运动过程（包括部分进入、全部进入、部分离开、全部离开），分析运动过程中的电磁感应现象，确定感应电流的大小和方向。

线框在进入磁场的过程中，线框的右边作切割磁感线运动，产生感应电动势，从而在整个回路中产生感应电流，由于线框作匀速直线运动，其感应电流的大小是恒定的，由右手定则，可判断感应电流的方向是逆时针的，该过程的持续时间为t=(20/20)s=1s 。

线框全部进入磁场以后，左右两条边同时作切割磁感线运动，产生反向的感应电动势，相当于两个相同的电池反向连接，以致回路的总感应电动势为零，电流为零，该过程的时间也为1s 。

而当线框部分离开磁场时，只有线框的左边作切割磁感线运动，感应电流的大小与部分进入时相同，但方向变为顺时针，历时也为1s 。

正确答案：C评注 （1）线框运动过程分析和电磁感应的过程是密切关联的，应借助于运动过程的分析来深化对电磁感应过程的分析；（2）运用E=Blv 求得的是闭合回路一部分产生的感应电动势，而整个电路的总感应电动势则是回路各部分所产生的感应电动势的代数和。

例2在磁棒自远处匀速沿一圆形线圈的轴线运动，并穿过 线圈向远处而去，如图2—1所示，则下列图2—2中较正确反映线圈中电流i 与时间t 关系的是（线圈中电流以图示箭头为 正方向）（ ）← → 图1—1图1—2S 图2—1分析与解 本题要求通过图像对感应电流进行描述，具体思路为：先运用楞次定律判断磁铁穿过线圈时，线圈中的感应电流的情况，再提取图像中的关键信息进行判断。

专题七电磁感应中的图像问题知识点一、电磁感应中的图像问题1. 三点关注(1)关注初始时刻，如初始时刻感应电流是否为零，是正方向还是负方向．(2)关注变化过程，看电磁感应发生的过程分为几个阶段，这几个阶段是否和图象变化相对应．(3)关注大小、方向的变化趋势，看图线斜率的大小、图线的曲直是否和物理过程对应．2．两个方法(1)排除法：定性地分析电磁感应过程中物理量的变化趋势(增大还是减小)、变化快慢(均匀变化还是非均匀变化)，特别是物理量的正负，排除错误的选项．(2)函数法：根据题目所给条件定量地写出两个物理量之间的函数关系，然后由函数关系对图象作出分析和判断，这未必是最简捷的方法，但却是最有效的办法．知识点二、其他图像问题1．基本思路(1)解读图象的坐标轴，理清横轴和纵轴代表的物理量和坐标点的意义．(2)解读图象的形状、斜率、截距和面积信息．2．解题技巧(1)应用解析法和排除法，两者结合提高选择题图象类题型的解题准确率和速度．(2)分析转折点、两图线的交点、与坐标轴交点等特殊点和该点前后两段图线．(3)分析图象的形状变化、斜率变化、相关性等．类型1 由固定不动线框中的B随时间变化图讨论I-t图或F-t图问题1．（2023春•广东期中）如图甲所示，矩形导线框abcd放在匀强磁场中静止不动，磁场方向与线框平面垂直，磁感应强度B随时间t变化的图像如图乙所示。

设t＝0时刻，磁感应强度的方向垂直纸面向里，则在0～4s时间内，选项图中能正确反映线框cd边所受的安培力F随时间t变化的图像是（规定cd边所受的安培力向左为正）（）A．B．C．D．【解答】解：AB．在0﹣2s，根据楞次定律知感应电流方向为顺时针，结合图乙斜率一定，故大小方向都不变，再根据左手定则及安培力公式F＝BIL可知，F的大小与B成正比，cd边受力0～1s时向左，1～2s时向右，故AB错误；CD．在2﹣4s，根据根据楞次定律可知感应电流方向为逆时针，结合图乙斜率一定，故大小方向都不变，cd边受力还是先向左后向右，故C正确，D错误。

电磁感应的图像问题一、单选题1.如下图所示，abcd是边长为L，每边电阻均相同的正方形导体线框,今维持线框以恒定的速度V沿z轴运动,并过倾角为45°的三角形匀强磁场区域,磁场的磁感应强度为B，方向垂直纸面向里。

线框b点在O位置时开始计时,则在/ 2L时间内，a, b二点的电势差U随时间V2.如图所示,让闭合线圈abcd从高h处下落后,进入匀强磁场中,在bc边开始进入磁场,到ad边刚进入磁场的这一段时间内,表示线圈运动的v-t图象不可能是（）3 .如图所示,用粗细相同的铜丝做成边长分别为L 和2L 的两只单匝闭合线框a 和b,以相同的水平速度从磁感应强度为B 的匀强磁场区域 中匀速地拉到磁场外,则在此过程中（）A.线框a 、b 中电流大小之比I a :1b =1:1B.线a 、b 中电流大小之比I a :1b =1:2C.线框a 、6中焦耳热之比Q a :Q b =1:2D.线框a 、6中焦耳热之比Q a :Q b =1:84.如图所示,光滑的金属轨道分为水平段和圆弧段两部分,O 点为圆弧 的圆心”为轨道交点。

两轨道之间宽度为0.5m,匀强磁场方向竖直向 上,大小为0.5T 。

质量为0.05kg 的金属细杆置于轨道上的M 点。

当 在金属细杆内通以电流强度为2A 的恒定电流时,其可以沿轨道由静 止开始向右运动。

已知MN=OP=1.0m,金属杆始终垂直轨道,OP 沿水平 方向，则（） B.A.A.金属细杆在水平段运动的加速度大小为5m/s2B.金属细杆运动至P点时的向心加速度大小为10m/s2C.金属细杆运动至P点时的速度大小为5m/sD.金属细杆运动至P点时对每条轨道的作用力大小为0.75N5.如图所示,在水平面内固定着U形光滑金属导轨,轨道间距为50cm, 金属导体棒ab质量为0.1kg,电阻为0.2。

，横放在导轨上，电阻R的阻值是0.8。

（导轨其余部分电阻不计）.现加上竖直向下的磁感应强度为0.2T的匀强磁场.用水平向右的恒力F=0.1N拉动ab,使其从静止开始运动，则（）A.导体棒ab开始运动后，电阻R中的电流方向是从P流向MB.导体棒ab运动的最大速度为10m/sC.导体棒ab开始运动后,a、b两点的电势差逐渐增加到1V后保持不变D.导体棒ab开始运动后任一时刻,F的功率总等于导体棒ab和电阻R 的发热功率之和6.如图所示,A是一个边长为L的正方形导线框,每边电阻为r.现维持线框以恒定速度v沿x轴运动,并穿过图中所示由虚线围成的匀强磁场区域.U bc二九-@c,线框在图示位置的时刻作为时间的零点,则b、c 两点间的电势差随时间变化的图线应为（）二、多选题7.如图甲所示,水平放置的U形金属导轨宽度为25cm,其电阻不计。
