电磁感应中的图像问题

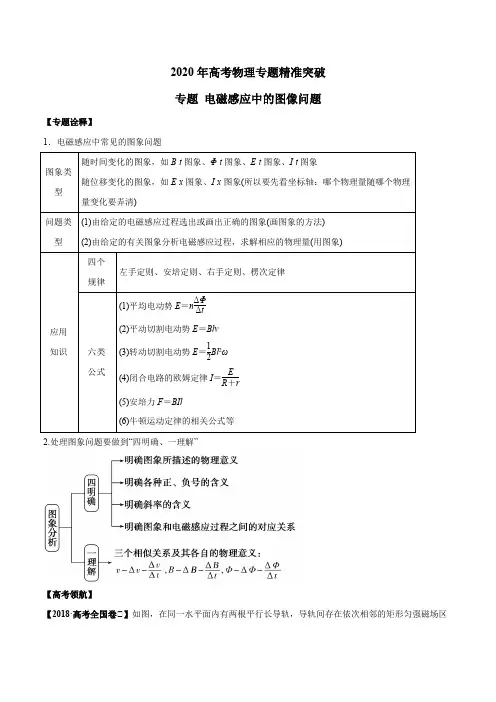

2020年高考物理专题精准突破专题电磁感应中的图像问题【专题诠释】1．电磁感应中常见的图象问题2.处理图象问题要做到“四明确、一理解”【高考领航】【2018·高考全国卷Ⅱ】如图，在同一水平面内有两根平行长导轨，导轨间存在依次相邻的矩形匀强磁场区域，区域宽度均为l ，磁感应强度大小相等、方向交替向上向下．一边长为32l 的正方形金属线框在导轨上向左匀速运动．线框中感应电流i 随时间t 变化的正确图线可能是( )【答案】：D【解析】：设线路中只有一边切割磁感线时产生的感应电流为i .分析知，只有选项D 符合要求．【2018·高考全国卷Ⅱ】如图甲，在同一平面内固定有一长直导线PQ 和一导线框R ，R 在PQ 的右侧．导线 PQ 中通有正弦交流电i ，i 的变化如图乙所示，规定从Q 到P 为电流正方向．导线框R 中的感应电动势( )A ．在t ＝T 4时为零B ．在t ＝T2时改变方向C ．在t ＝T2时最大，且沿顺时针方向 D ．在t ＝T 时最大，且沿顺时针方向【答案】：AC【解析】：在t ＝T 4时，交流电图线斜率为0，即磁场变化率为0，由E ＝ΔΦΔt ＝ΔB Δt S 知，E ＝0，A 对；在t ＝T 2和t ＝T 时，图线斜率最大，在t ＝T 2和t ＝T 时感应电动势最大，在T 4到T2之间，电流由Q 向P 减弱，导线在R处产生垂直纸面向里的磁场，且磁场减弱，由楞次定律知，R 产生的感应电流的磁场方向也垂直纸面向里，即R 中感应电动势沿顺时针方向，同理可判断在T 2到3T 4时，R 中电动势也为顺时针方向，在34T 到T 时，R 中电动势为逆时针方向，C 对，B 、D 错． 【方法技巧】电磁感应中图象类选择题的两个常用方法【最新考向解码】例1.(2019·福建南平高三第一次质检)如图所示，水平面内有一足够长的平行金属导轨，导轨光滑且电阻不计，两导轨左端用导线与电容器C (电容器不带电)及开关连接。

2023届高三物理一轮复习重点热点难点专题特训专题66 电磁感应现象中的图像问题特训目标特训内容目标1 I-t图像或I-x图像（1T—4T）目标2 U-t图像或U-x图像（5T—8T）目标3 F-t图像或F-x图像（9T—12T）目标4P-t图像或P-x图像（13T—16T）目标5v-t图像或v-x图像（17T—20T）一、I-t图像或I-x图像1．如图所示，afde为一边长为2L的正方形金属线框，b、c分别为af、fd的中点，从这两点剪断后，用bc直导线连接形成了五边形线框abcde、左侧有一方向与线框平面垂直、宽度为2L的匀强磁场区域，现让线框保持ae、cd边与磁场边界平行，向左匀速通过磁场区域，以ae边刚进入磁场时为计时零点。

则线框中感应电流随时间变化的图线可能正确的是（规定感应电流的方向逆时针为正）（）A．B．C ．D ．【答案】A【详解】根据题意，设线框匀速运动的速度为v ，导线框的总电阻为R ，开始ae 边进入磁场切割磁感线，根据法拉第电磁感应定律有2E B Lv =⋅则感应电流为12E BLvI R R ==根据右手定则可知，感应电流的方向为逆时针；当运动一段时间0t 后，b 点进入磁场，根据题意可知0Lt v =根据几何关系可知，切割磁感线的有效长度为()'0032L L vt t t t =-≤≤同理可得，感应电流为()()2200332B L vt vBv BLvI t t t t R R R -==-+≤≤根据右手定则可知，感应电流的方向为逆时针；当运动时间为02t 时，ae 边开始离开磁场，切割磁感线有效长度为2L ，同理可得，感应电流为32EBLvI R R ==根据右手定则可知，感应电流的方向为顺时针；当时间为03t 时，b 点开始离开磁场，根据几何关系可知，切割磁感线的有效长度为()()"0023534L L vt L L vt t t t =--=-≤≤同理可得，感应电流为()()24005534B L vt vBv BLvI t t t t R R R -==-+≤≤根据右手定则可知，感应电流的方向为顺时针，综上所述可知，BCD 错误A 正确。

电磁感应中的图象问题电磁感应现象中的图象问题通常分为两类：一类是由给出的电磁感应过程选出或画出正确的图象；二是由给定的有关图象分析电磁感应过程，求解相应物理量。

分析此类问题时要抓住磁通量的变化是否均匀，从而推知感应电动势（电流）是否大小恒定，用愣次定律或右手定则判定感应电动势（电流）的方向，从而确定其正负.一、反映感应电流强度随时间的变化规律例1如图1—1，一宽40cm的匀强磁场区域，磁场方向垂直纸面向里。

一边长为20cm的正方形导线框位于纸面内，以垂直于磁场边界的恒定速度v=20cm/s通过磁场区域，在运动过程中，线框有一边始终与磁场区域的边界平行。

取它刚进入磁场的时刻t=0，在图1-2所示的下列图线中，正确反映感应电流强度随时间变化规律的是（）分析与解本题要求能正确分解线框的运动过程（包括部分进入、全部进入、部分离开、全部离开），分析运动过程中的电磁感应现象，确定感应电流的大小和方向。

线框在进入磁场的过程中，线框的右边作切割磁感线运动，产生感应电动势，从而在整个回路中产生感应电流，由于线框作匀速直线运动，其感应电流的大小是恒定的，由右手定则，可判断感应电流的方向是逆时针的，该过程的持续时间为t=(20/20)s=1s。

线框全部进入磁场以后，左右两条边同时作切割磁感线运动，产生反向的感应电动势，相当于两个相同的电池反向连接，以致回路的总感应电动势为零，电流为零，该过程的时间也为1s。

而当线框部分离开磁场时，只有线框的左边作切割磁感线运动，感应电流的大小与部分进入时相同，但方向变为顺时针，历时也为1s。

正确答案：C 评注（1）线框运动过程分析和电磁感应的过程是密切关联的，应借助于运动过程的分析来深化对电磁感应过程的分析；（2）运用E=Blv求得的是闭合回路一部分产生的感应电动势，而整个电路的总感应电动势则是回路各部分所产生的感应电动势的代数和。

例2在磁棒自远处匀速沿一圆形线圈的轴线运动，并穿过线圈向远处而去，如图2—1所示，则下列图2—2中较正确反映线圈中电流i与时间t关系的是（线圈中电流以图示箭头为正方向）（）分析与解本题要求通过图像对感应电流进行描述，具体思路为：先运用楞次定律判断磁铁穿过线圈时，线圈中的感应电流的情况，再提取图像中的关键信息进行判断。

易错点24 电磁感应中的电路和图像问题易错总结以及解题方法一、电磁感应中的电路问题处理电磁感应中的电路问题的一般方法1．明确哪部分电路或导体产生感应电动势，该部分电路或导体就相当于电源，其他部分是外电路．2．画等效电路图，分清内、外电路．3．用法拉第电磁感应定律E ＝n ΔΦΔt 或E ＝Blv sin θ确定感应电动势的大小，用楞次定律或右手定则确定感应电流的方向．注意在等效电源内部，电流方向从负极流向正极． 4．运用闭合电路欧姆定律、串并联电路特点、电功率等公式联立求解． 二、电磁感应中的电荷量问题闭合回路中磁通量发生变化时，电荷发生定向移动而形成感应电流，在Δt 内通过某一截面的电荷量(感应电荷量)q ＝I ·Δt ＝E R 总·Δt ＝n ΔΦΔt ·1R 总·Δt ＝n ΔΦR 总.(1)由上式可知，线圈匝数一定时，通过某一截面的感应电荷量仅由回路电阻和磁通量的变化量决定，与时间无关．(2)求解电路中通过的电荷量时，I 、E 均为平均值． 三、电磁感应中的图像问题 1．问题类型(1)由给定的电磁感应过程选出或画出正确的图像． (2)由给定的图像分析电磁感应过程，求解相应的物理量． 2．图像类型(1)各物理量随时间t 变化的图像，即B －t 图像、Φ－t 图像、E －t 图像和I －t 图像． (2)导体做切割磁感线运动时，还涉及感应电动势E 和感应电流I 随导体位移变化的图像，即E －x 图像和I －x 图像．3．解决此类问题需要熟练掌握的规律：安培定则、左手定则、楞次定律、右手定则、法拉第电磁感应定律、欧姆定律等．判断物理量增大、减小、正负等，必要时写出函数关系式，进行分析．【易错跟踪训练】易错类型1：挖掘隐含条件、临界条件不够1．（2021·湖北孝感高中高三月考）如图所示，在天花板下用细线悬挂一个闭合金属圆环，圆环处于静止状态。

上半圆环处在垂直于环面的水平匀强磁场中，规定垂直于纸面向外的方向为磁场的正方向，磁感应强度B 随时间t 变化的关系如图乙所示。

电磁感应中的图像问题电磁感应中的图像问题大致可分为以下两类:(1)根据电磁感应现象发生的过程确定相关物理量的函数图像;(2)依据不同的图像分析电磁感应过程，确定相关的物理量．无论何种类型问题，都需要综合运用法拉第电磁感应定律、楞次定律、右手定则、安培定则等规律来分析相关物理量之间的函数关系，确定其大小和方向及在坐标系中的范围，同时应注意斜率的物理意义．电磁感应中图像问题的分析和处理方法:1.解题关键:根据初始条件把握图像特点,注意正、负方向的对应变化范围,分析相关物理量的函数关系, 分析物理过程的变化规律或是进出磁场的转折点是解决此类问题的关键.2.解决图像问题的一般步骤:(1)明确图像的种类,常见的有B-t图像、Ф-t图像、E-t图像、I-t图像等;(2)分析电磁感应的具体过程;(3)用楞次定律或右手定则确定方向对应关系;(4)结合法拉第电磁感应定律、欧姆定律等规律写出函数关系式;(5)根据函数关系式,进行数学分析,如分析斜率的变化、截距等;(6)画图像或判断图像.下面就通过实例介绍电磁感应中常见的几种图像.一、B-t图像在B-t图像中,斜率 ,在闭合回路中 ,因此可以从斜率的正负判断感应电动势或者感应电流的方向.例1、矩形导线框abcd(如图(甲))放在匀强磁场中,磁感线方向与线框平面垂直,磁感应强度B随时间变化的图像如图(乙)所示.t=0时刻,磁感应强度的方向垂直纸面向里.若规定导线框中感应电流逆时针方向为正,则在0～4s时间内,线框中的感应电流I以及线框的ab边所受安培力F随时间变化的图像为(安培力取向上为正方向)( )解析:由法拉第电磁感应定律知,导线框中产生的感应电流 ,在0～1s内,由题图(乙)知不变,故I的大小也不变,由楞次定律知,感应电流方向由a→b,同理分析,在1～2s内,I的大小仍不变,方向仍由a→b,故A、B错;由左手定则知, 0～1s内线框ab边所受安培力F向上,且由知,I、不变,B均匀减小,因此F也均匀减小,D错,C项正确.答案:C二、Ф-t图像在Ф-t图像中,斜率 ,即磁通量的变化率,根据法拉第电磁感应定律,所以可以通过斜率求解感应电动势.例2、穿过某闭合回路的磁通量Φ随时间t变化的图像分别如图①～④所示,下列说法中正确的是( )A. 图①有感应电动势,且大小恒定不变B. 图②产生的感应电动势一直在变大C. 图③在0～t1时间内的感应电动势是t1～t2时间内感应电动势的2倍D. 图④产生的感应电动势先变大再变小解析:由法拉第电磁感应定律的表达式可知,感应电动势大小E与磁通量的变化率成正比.题图①中 ,题图②中 =恒量,题图③中在0～t1时间内的是t1～t2时间内的2倍,题图④中先变小后变大,故正确选项为C.答案:C三、E-t图像例 3、如图所示,平行导轨间有一矩形的匀强磁场区域,细金属棒PQ沿导轨从MN处匀速运动到M'N'的过程中,棒上感应电动势E随时间t变化的图示,可能正确的是( )解析:金属棒PQ进入磁场前和出磁场后,不产生感应电动势,而在磁场中,由于匀速运动产生的感应电动势不变,故正确选项为A.答案:A四、I-t图像电流的定义式 ,这里所求的是电流的平均值,即 ,因此在I-t图像中,“面积”表示通过导体横截面的电荷量.例 4、如图,边长为2l的正方形虚线框内有垂直于纸面向里的匀强磁场,一个边长为l的正方形导线框所在平面与磁场方向垂直,导线框和虚线框的对角线共线.从t=0开始,使导线框从图示位置开始以恒定速度沿对角线方向进入磁场,直到整个导线框离开磁场区域.用I表示导线框中的感应电流,取逆时针方向为正,则下列表示I-t关系的图线中,大致正确的是( )解析:从t=0开始,线框的位移从0到 ,导线框切割磁感线的有效长度线性增加,感应电流也线性增加,由楞次定律判断可知,感应电流方向为正;线框的位移从到 ,导线框完全在磁场中运动,无感应电流;线框的位移从到 ,导线框切割磁感线的有效长度线性减少,感应电流也线性减小,由楞次定律判断可知,感应电流方向为负,所以D正确.答案: D。

电磁感应中的图像问题一、基础知识1.图像类型(1)时变图像，如B-T图像、φ-T图像、E-T图像和I-T图像。

(2)随位移*变化的图像，如E-*图像和I-*图像。

2.问题的类型(1)通过给定的电磁感应过程判断或画出正确的图像。

(2)从给定的相关图像中分析电磁感应过程，求解相应的物理量。

(3)用给定的图像判断或画出新的图像。

明白；理解1.问题类型的特征通常，图像问题可以分为三类:(1)通过给定的电磁感应过程选择或绘制正确的图像；(2)从给定的相关图像中分析电磁感应过程，求解相应的物理量；(3)根据图像定量计算。

2.解决问题的关键找出初始条件，正负方向的对应关系，变化范围，所研究物理量的函数表达式，磁场进出的转折点，是解决问题的关键。

3.解决图像问题的一般步骤。

(1)识别图像的类型，即B-T图像或φ-T图像，或E-T图像，I-T图像等。

(2)分析电磁感应的具体过程；(3)用右手定则或楞次定律确定方向对应；(4)结合法拉第电磁感应定律、欧姆定律、牛顿运动定律等。

写出函数关系；(5)根据函数关系，进行数学分析，如分析斜率和截距的变化。

(6)画出或判断一个形象。

4、对形象的理解，应注意以下几个方面(1)明确图像所描述的物理意义；(2)各种“+”、“-”的含义一定要说清楚；(3)斜率的含义必须明确；(4)必须建立图像与电磁感应过程的对应关系；(5)注意三种相似关系及其各自的物理意义:v ~δv ~，B ~δB ~，φ~δφ~、、、分别反映V、B、φ的变化速度。

5.电磁感应中图像选择题的两种常见解法(1)排除法:定性分析电磁感应过程中物理量的变化趋势(增大或减小)、变化速度(均匀变化或非均匀变化)，特别是物理量的正负，排除错误选项。

(2)函数法:根据题目给出的条件，定量写出两个物理量之间的函数关系，然后通过函数关系对图像进行分析判断。

这不一定是最简单的方法，但却是最有效的方法。

第二，练习1.如图，两个相邻的有界均匀磁场区域方向相反且垂直于纸面，磁感应强度为b .以磁场区域的左边界为Y轴建立坐标系，磁场区域在Y轴方向足够长，并且*轴方向的宽度为a .矩形引线框架ABCD的CD边与Y轴重合，ad边的长度为a .线框从图中所示的位置以匀速水平向右通过两个磁场区域，线框的平面始终垂直于磁场。

电磁感应中的图像问题[学习目标] 1.进一步掌握楞次定律、右手定则、法拉第电磁感应定律.2.综合应用楞次定律和法拉第电磁感应定律解决图像问题．1．电磁感应中的图像问题图像类型(1)磁感应强度B、磁通量Φ、感应电动势E和感应电流I随时间t变化的图像，即B－t 图像、Φ－t图像、E－t图像和I－t图像(2)对于切割磁感线产生感应电动势和感应电流的情况，还常涉及感应电动势E和感应电流I随导体位移x变化的图像，即E－x图像和I－x图像问题类型(1)由给定的电磁感应过程选出或画出正确的图像(2)由给定的有关图像分析电磁感应过程，求解相应的物理量应用知识左手定则、右手定则、安培定则、楞次定律、法拉第电磁感应定律、欧姆定律、牛顿运动定律、相关数学知识等2．解决此类问题的一般步骤(1)明确图像的类型，是B－t图像、Φ－t图像、E－t图像还是I－t图像等；(2)分析电磁感应的具体过程，合理分段、选取典型过程；根据法拉第电磁感应定律分析电动势大小，由楞次定律分析感应电流(或感应电动势)方向；(3)由欧姆定律、牛顿运动定律等规律写出函数方程；根据函数方程进行数学分析，例如分析斜率的变化、截距等；(4)画图像或判断图像．一、E－t图像在竖直向上的匀强磁场中，水平放置一个不变形的单匝金属圆线圈，规定线圈中感应电流的正方向以及磁感应强度的正方向如图1甲所示，当磁场的磁感应强度B随时间t按图乙变化时，下列四幅图中可以正确表示线圈中感应电动势E变化的是()图1答案 A解析由题图乙可知，在0～1 s内，磁感应强度均匀增大，穿过线圈的磁通量均匀增大，由楞次定律可知线圈中产生恒定电流的方向与正方向一致；在1～3 s内，穿过线圈的磁通量不变，故感应电动势为0；在3～5 s内，穿过线圈的磁通量均匀减小，由楞次定律可知线圈中产生恒定电流的方向与正方向相反．由题图乙可知0～1 s内磁感应强度变化率是3～5 s内磁感应强度变化率的2倍，由E＝nΔBΔt·S可知，0～1 s内产生的感应电动势是3～5 s内产生的感应电动势的2倍，故A选项正确．二、i－t图像如图2所示，一底边长为L、底边上的高也为L的等腰三角形导体线框以恒定的速度v沿垂直于磁场区域边界的方向穿过长为2L、宽为L的匀强磁场，磁场方向垂直纸面向里．t ＝0时刻，三角形导体线框的右边刚进入磁场，取沿逆时针方向的感应电流为正方向，则在三角形导体线框穿过磁场区域的过程中，感应电流i随时间t变化的图线可能是()图2答案 A解析根据E＝BL有v，I＝ER ＝BL有vR可知，三角形导体线框进、出磁场时，有效切割长度L有都变小，则I也变小．再根据楞次定律及安培定则，可知进、出磁场时感应电流的方向相反，进磁场时感应电流方向为正方向，出磁场时感应电流方向为负方向，故选A.三、i－x图像如图3所示，有一个等腰直角三角形的匀强磁场区域，其直角边长为L，磁场方向垂直纸面向外，磁感应强度大小为B，一边长为L，总电阻为R的正方形导线框abcd，从图示位置开始沿x轴正方向以速度v匀速穿过磁场区域．取沿a→b→c→d→a的方向为感应电流的正方向，则图中表示线框中电流i随bc边的位置坐标x变化的图像，正确的是()图3答案 C解析在0～L内，导线框未进入磁场，无感应电流产生；在L～2L内，bc边切割磁感线，切割磁感线的有效长度随x增大而均匀增大，根据楞次定律可知线框中的感应电流为正方向，bc边到达x＝2L的位置时，感应电流达到最大值，i m＝BL vR；在2L～3L内，ad边切割磁感线，切割磁感线的有效长度随x增大而均匀增大，感应电流为负方向，当bc边到达x＝3L位置时，感应电流达到最大值，i m＝BL vR.综上所述，选项C正确．四、F－t图像如图4甲所示，光滑导轨水平放置在竖直方向的匀强磁场中，匀强磁场的磁感应强度B随时间的变化规律如图乙所示(规定向下为正方向)，导体棒ab垂直导轨放置，除电阻R的阻值外，其余电阻不计，导体棒ab在水平外力F的作用下始终处于静止状态．规定a→b的方向为电流的正方向，水平向右的方向为外力的正方向，则在0～2t0时间内，能正确反映流过导体棒ab的电流与时间或外力与时间关系的图线是()图4答案 D解析在0～t0时间内磁通量为向上减少，t0～2t0时间内磁通量为向下增加，两者等效，且根据B－t图线可知，两段时间内磁通量的变化率相等，根据楞次定律可判断0～2t0时间内均产生由b到a的大小、方向均不变的感应电流，选项A、B错误．在0～t0时间内可判断ab所受安培力的方向水平向右，则所受水平外力方向向左，大小F＝BIL随B的减小呈线性减小；在t0～2t0时间内，可判断所受安培力的方向水平向左，则所受水平外力方向向右，大小F＝BIL随B的增加呈线性增加，选项C错误，D正确．求解图像类选择题的两种常用方法1．排除法：定性分析电磁感应过程中物理量的变化趋势(增大还是减小)、变化情况(变化快慢及均匀变化还是非均匀变化)，特别是分析物理量的正负，以排除错误的选项．2．函数法：根据题目所给条件定量地写出两个物理量之间的函数关系，然后由函数关系对图像进行分析和判断．1.(i－t图像)如图5所示，两平行的虚线间的区域内存在着有界匀强磁场，有一较小的三角形线框abc的ab边与磁场边界平行，现使此线框向右匀速穿过磁场区域，运动过程中始终保持速度方向与ab边垂直．则下列各图中哪一个可以定性地表示线框在穿过磁场的过程中感应电流随时间变化的规律()图5答案 D解析线框刚开始进入磁场时，根据右手定则可知，电流方向为逆时针，当开始出磁场时，回路中磁通量减小，产生的感应电流为顺时针；不论进入磁场，还是出磁场时，由于切割的有效长度变小，产生的感应电流大小变小，故A、B、C错误，D正确．2．(B－t图像)如图6甲所示，矩形导线框abcd固定在变化的磁场中，产生了感应电流(电流方向沿abcda为正方向)．若规定垂直纸面向里的方向为磁场的正方向，能够产生如图乙所示电流的磁场为()图6答案 D解析由题图乙可知，0～t1时间内，线框中电流的大小与方向都不变，根据法拉第电磁感应定律可知，线框中磁通量的变化率不变，故0～t1时间内磁感应强度与时间的关系图线是一条倾斜的直线，A、B错；又由于0～t1时间内电流的方向为正，即沿abcda方向，由楞次定律可知，电路中感应电流的磁场方向垂直纸面向里，故0～t1时间内原磁场垂直纸面向里减小或垂直纸面向外增大，C错，D对．3．(i－x图像)如图7所示，两个相邻的有界匀强磁场区域，方向相反，且垂直于纸面，磁感应强度的大小均为B，以磁场区域左边界为y轴建立直角坐标系，磁场区域在y轴方向足够长，在x轴方向宽度均为a.矩形导线框ABCD的CD边与y轴重合，AD边长为a.线框从图示位置水平向右匀速穿过两磁场区域，且线框平面始终保持与磁场垂直，线框中感应电流i与线框移动距离x的关系图像正确的是(以逆时针方向为电流的正方向)()图7答案 C解析在CD边进入磁场后，根据右手定则可得产生的感应电流由D到C，所以为正，产生的电流大小设为I0，当AB边进入磁场后，CD进入右边磁场，两边切割磁感线，所以产生的电流大小为2I0，根据楞次定律可知，产生的感应电流方向为顺时针，所以选C.4．(E－t图像)如图8所示，A是一个边长为L的正方形导线框，每边导线电阻为r.现维持线框以恒定速度v沿x轴运动，并穿过图中所示虚线区域内的匀强磁场．以顺时针方向为电流的正方向，U bc＝φb－φc，t＝0时线框处在图示位置，则b、c两点间的电势差随时间变化的图线应为()图8 答案 B解析0～Lv时间内，线框在磁场外，无感应电流，U bc＝0；L v～2L v时间内，由右手定则可得出感应电流沿逆时针方向，由于维持线框以恒定速度v沿x轴运动，所以感应电动势和感应电流不变，根据法拉第电磁感应定律，有U bc＝34BL v；2Lv～4L v时间内，线框全部在磁场内，感应电流为0，但bc边切割磁感线产生的感应电动势为U bc＝BL v；4L v～5L v时间内，线框的ad边切割磁感线，由右手定则可得出感应电流沿顺时针方向，由于维持线框以恒定速度v沿x轴运动，所以感应电动势和感应电流不变，根据法拉第电磁感应定律，有U bc＝BL v4.选项B正确，A、C、D错误．1．在竖直方向的匀强磁场中，水平放置一个面积不变的单匝金属线圈，规定线圈中感应电流的正方向如图1甲所示，取线圈中磁场方向向上为正方向，磁感应强度B随时间t的变化如图乙所示，以下四图中正确表示线圈中感应电流变化的是()图1答案 A解析在前半个周期内，磁场方向向上且逐渐减小，根据楞次定律可知感应电流的方向为负方向；后半个周期内磁场方向向下且磁感应强度增大，根据楞次定律可知感应电流的方向为负方向，且后半个周期内磁感应强度的变化率为前半个周期内的两倍，故电流也为前半个周期的两倍，选项A正确．2.如图2所示，由同种材料制成的粗细均匀的正方形金属线框以恒定速度向右通过有理想边界的匀强磁场，开始时线框的ab边恰与磁场边界重合，磁场宽度大于正方形的边长，则线框中a、b两点间电势差U ab随时间变化的图像是下图中的()图2答案 A解析线框向右匀速穿越磁场区域的过程可分为三个阶段：第一阶段(进入过程)，ab是电源，外电阻R＝3r(设每一边的电阻为r)，U ab等于路端电压U1＝34E；第二阶段(线框整体在磁场中平动过程)，ab及dc都是电源，并且是完全相同的电源，回路中虽无感应电流，但U2＝E；第三阶段(离开过程)，dc 是电源，路端电压U dc ＝34E ，因此U ab 为路端电压U dc 的13，即U 3＝ 14E ，故选项A 正确． 3．一个匀强磁场的边界是MN ，MN 左侧无磁场，右侧是范围足够大的匀强磁场区域，如图3甲所示．现有一个金属线框沿ab 方向以恒定速度从MN 左侧垂直进入匀强磁场区域，线框中的电流随时间变化的I －t 图像如图乙所示，则可能的线框是下列选项图中的( )图3答案 D解析 金属线框切割磁感线产生的感应电动势E ＝BL v ，设线框总电阻是R ，则感应电流I ＝E R，由题图乙所示图像可知，感应电流先均匀变大，后均匀变小，由于B 、v 、R 是定值，故金属线框的有效长度L 应先变大，后变小，且L 随时间均匀变化．闭合圆环匀速进入磁场时，有效长度L 先变大，后变小，但L 随时间不是均匀变化，不符合题意，选项A 错误；正方形线框进入磁场时，有效长度L 不变，感应电流不变，不符合题意，选项B 错误；梯形线框匀速进入磁场时，有效长度L 先均匀增大，后不变，最后均匀减小，不符合题意，选项C 错误；三角形线框匀速进入磁场时，有效长度L 先增大，后减小，且随时间均匀变化，符合题意，选项D 正确．4.如图4所示的区域内有垂直于纸面向里的匀强磁场，磁感应强度为B .一个电阻为R 、半径为L 、圆心角为45°的扇形闭合导线框绕垂直于纸面的O 轴匀速转动(O 轴位于磁场边界)，周期为T ，t ＝0时刻线框置于如图所示位置，则线框内产生的感应电流的图像为(规定电流顺时针方向为正)( )图4答案 A解析由于扇形导线框匀速转动，因此导线框进入和穿出磁场的过程中产生的感应电动势是恒定的，即产生的感应电流也是恒定的．线框在进入磁场和离开磁场时，有感应电流产生，当完全进入时，由于穿过扇形导线框的磁通量不变，故无感应电流产生．由右手定则可判断导线框进入磁场时，电流方向为逆时针，出磁场时电流方向为顺时针，故选项A正确．5.如图5所示，两条平行虚线之间存在匀强磁场，虚线间的距离为L，磁场方向垂直纸面向里，abcd是位于纸面内的梯形线圈，ad与bc间的距离也为L，t＝0时刻bc边与磁场区域边界重合．现令线圈以恒定的速度v沿垂直于磁场区域边界的方向穿过磁场区域，取沿abcda 方向为感应电流正方向，则在线圈穿越磁场区域的过程中，感应电流I随时间t变化的图线可能是()图5答案 B解析 bc 边进入磁场时，根据右手定则判断出其感应电流的方向是沿adcba 方向，是负方向，所以A 、C 错误；当线圈逐渐向右移动时，切割磁感线的有效长度变大，故感应电流在增大；当bc 边穿出磁场区域时，线圈中的感应电流方向变为abcda ，是正方向，且大小逐渐变大，所以B 正确，D 错误．6．将一段导线绕成图6甲所示的闭合电路，并固定在纸面内，回路的ab 边置于垂直纸面向里的匀强磁场Ⅰ(磁感应强度不变)中．回路的圆环区域内有垂直纸面的磁场Ⅱ，以向里为磁场Ⅱ的正方向，其磁感应强度B 随时间t 变化的图像如图乙所示．用F 表示ab 边受到的安培力，以水平向右为F 的正方向，能正确反映F 随时间t 变化的图像是( )图6答案 B解析 由题图乙可知，0～T 2时间内，磁感应强度随时间线性变化，即ΔB Δt＝k (k 是一个常数)，圆环的面积S 不变，由E ＝ΔΦΔt ＝ΔB Δt·S 可知圆环中产生的感应电动势大小不变，则回路中的感应电流大小不变，ab 边受到的安培力大小不变，从而可排除选项C 、D ；0～T 2时间内，由楞次定律可判断出流过ab 边的电流方向为由b 至a ，结合左手定则可判断出ab 边受到的安培力的方向向左，为负值，故选项A 错误，B 正确．7．矩形导线框abcd 放在匀强磁场中，磁场范围足够大，磁感线方向与导线框所在平面垂直，如图7甲所示．在外力控制下线框处于静止状态．磁感应强度B 随时间变化的图像如图乙所示，t ＝0时刻，磁感应强度的方向垂直导线框平面向里．在0～4 s 内，导线框ad 边所受安培力随时间变化的图像(规定向左为安培力正方向)应该是下图中的( )图7答案 D解析 设题图乙中的B －t 图像斜率大小为k ，k ＝ΔB Δt ，则线框的感应电动势E ＝S ΔB Δt＝Sk ，感应电流I ＝E R ＝Sk R ，ad 边受到的安培力F ＝BIL ＝B Sk RL ad ,0～1 s 内，随着磁感应强度逐渐减小，安培力逐渐减小，A 、B 错；0～1 s 内，穿过线框的磁通量减小，根据楞次定律“增缩减扩”，线框有扩张趋势，即ad 边受到的安培力水平向左，为正方向，大小逐渐减小，1～2 s 内，穿过线框的磁通量增大，线框有缩小趋势，即ad 边受到的安培力水平向右，为负方向，大小逐渐增大，同理可分析2～4 s 内ad 边所受安培力的大小及方向，C 错，D 对．。

电磁感应中的图像问题易错点主标题：电磁感应中的图像问题易错点 副标题：剖析考点规律，明确高考考查重点，为学生备考提供简洁有效的备考策略。

关键词：电磁感应、图像难度：3重要程度：5内容：熟记易混易错点。

易错类型：不会处理电磁感应中的图像问题电磁感应中涉及的图像常见的有B -t 图像、 Φ-t 图像、E -t 图像、I -t 图像和a x -图像，有时还会出现E -x 图像和I -x 图像。

这类题目的类型包括两种情况：一种情况是题目给出杆、线圈等在磁场中的运动情况，要我们判断它们的B -t 图像、 Φ-t 图像、E -t 图像、I -t 图像等；另一种情况是题目中已经给出了相关的图像，要我们求解相关物理量。

有关图像的问题，一般综合性较强，不仅涉及电磁感应的相关知识，而且还会涉及运动学、能量的转化与守恒等知识。

处理这类问题时，首先是要明确题目所给出或所要求的图像种类，然后分析杆、线圈等的具体运动过程，最后结合法拉第电磁感应定律、欧姆定律、牛顿运动定律、能量守恒定律等列方程求解或者判断相关的图像。

例 如图所示，一有界区域内，存在着磁感应强度大小均为B ，方向分别垂直于光滑水平桌面向下和向上的匀强磁场，磁场宽度均为L 。

边长为L 的正方形线框abcd 的bc 边紧靠磁场边缘置于桌面上，使线框从静止开始沿x 轴正方向匀加速通过磁场区域，若以逆时针方向为电流的正方向，能反映线框中感应电流变化规律的是图（ ）【易错】对线框在磁场中运动情况分析错误，而盲目地根据RBLat I =判断出，线框在23~t t 时间内的电流比12~t t 时间内的电流大，从而错选B ；同样地，盲目地根据I =判断出，线框在23L L 内的电流比2L L 内的电流大，从而错选D ；选项中横坐标判断错误，认为四个选项都是I t -图像，从而漏选C 。

【解析】根据题意可知，线框从静止开始沿x 轴正方向匀加速通过磁场区域，由感应电动势公式BLv E =与运动学公式at v =可得BLat E =，RBLat I =，故感应电流I 随时间t 均匀变化。

电磁感应的图像问题一、单选题1.如下图所示，abcd是边长为L，每边电阻均相同的正方形导体线框,今维持线框以恒定的速度V沿z轴运动,并过倾角为45°的三角形匀强磁场区域,磁场的磁感应强度为B，方向垂直纸面向里。

线框b点在O位置时开始计时,则在/ 2L时间内，a, b二点的电势差U随时间V2.如图所示,让闭合线圈abcd从高h处下落后,进入匀强磁场中,在bc边开始进入磁场,到ad边刚进入磁场的这一段时间内,表示线圈运动的v-t图象不可能是（）3 .如图所示,用粗细相同的铜丝做成边长分别为L 和2L 的两只单匝闭合线框a 和b,以相同的水平速度从磁感应强度为B 的匀强磁场区域 中匀速地拉到磁场外,则在此过程中（）A.线框a 、b 中电流大小之比I a :1b =1:1B.线a 、b 中电流大小之比I a :1b =1:2C.线框a 、6中焦耳热之比Q a :Q b =1:2D.线框a 、6中焦耳热之比Q a :Q b =1:84.如图所示,光滑的金属轨道分为水平段和圆弧段两部分,O 点为圆弧 的圆心”为轨道交点。

两轨道之间宽度为0.5m,匀强磁场方向竖直向 上,大小为0.5T 。

质量为0.05kg 的金属细杆置于轨道上的M 点。

当 在金属细杆内通以电流强度为2A 的恒定电流时,其可以沿轨道由静 止开始向右运动。

已知MN=OP=1.0m,金属杆始终垂直轨道,OP 沿水平 方向，则（） B.A.A.金属细杆在水平段运动的加速度大小为5m/s2B.金属细杆运动至P点时的向心加速度大小为10m/s2C.金属细杆运动至P点时的速度大小为5m/sD.金属细杆运动至P点时对每条轨道的作用力大小为0.75N5.如图所示,在水平面内固定着U形光滑金属导轨,轨道间距为50cm, 金属导体棒ab质量为0.1kg,电阻为0.2。
