经典总结电磁感应：专题1：电磁感应图像问题

四．电磁感应中的图像问题1.图像的种类：B—t 图像、φ—t 图像、E—t 图像、 I—t 图像、 E—x 图像……2.图像问题：（1）由给定的电磁感应过程选出或画出正确的图像（2）由给定的有关图象分析电磁感应过程，求解相应的物理量。

3.方法技巧（1）利用楞次定律或右手定则判定感应电流的方向。

（2）利用法拉第电磁感应定律计算感应电动势、感应电流的大小。

1.线圈在变化磁场中（图像转换）例1.(2008全国)矩形导线框abcd固定在匀强磁场中，磁感线的方向与导线框所在平面垂直，规定磁场的正方向垂直低面向里，磁感应强度B随时间变化的规律如图所示．若规定逆时针方向为感应电流I的正方向，下列各图中正确的是（）练习1．一闭合线圈固定在垂直于纸面的匀强磁场中，设向里为磁感强度B的正方向，线圈中的箭头为感应电流i的正方向，如图（甲）所示。

已知线圈中感应电流i随时间而变化的图象如图（乙）所示。

则磁感强度B随时间而变化的图象可能是图（丙）中的哪（几）个？2.线框（或导体棒）平动穿越单一磁场例2（2011·海南卷6）如图1－5所示，EOF和E′O′F′为空间一匀强磁场的边界，其中EO∥E′O′，FO∥F′O′，且EO⊥OF；OO′为∠EOF的角平分线，OO′间的距离为l；磁场方向垂直于纸面向里．一边长为l的正方形导线框沿O′O方向匀速通过磁场，t＝0时刻恰好位于图示位置．规定导线框中感应电流沿逆时针方向时为正，则感应电流i 与时间t的关系图线可能正确的是()四．电磁感应中的图像问题1.图像的种类：B—t 图像、φ—t 图像、E—t 图像、 I—t 图像、 E—x 图像……2.图像问题：（1）由给定的电磁感应过程选出或画出正确的图像（2）由给定的有关图象分析电磁感应过程，求解相应的物理量。

3.方法技巧（1）利用楞次定律或右手定则判定感应电流的方向。

（2）利用法拉第电磁感应定律计算感应电动势、感应电流的大小。

1.线圈在变化磁场中（图像转换）例1.(2008全国)矩形导线框abcd固定在匀强磁场中，磁感线的方向与导线框所在平面垂直，规定磁场的正方向垂直低面向里，磁感应强度B随时间变化的规律如图所示．若规定逆时针方向为感应电流I的正方向，下列各图中正确的是（）练习1．一闭合线圈固定在垂直于纸面的匀强磁场中，设向里为磁感强度B的正方向，线圈中的箭头为感应电流i的正方向，如图（甲）所示。

四、电磁感应中的图像问题电磁感应中的图像问题考查的内容主标题：电磁感应中的图像问题副标题：剖析考点规律，明确高考考查重点，为学生备考提供简洁有效的备考策略。

关键词：电磁感应、图像难度：3重要程度：5内容：考点剖析：图像问题是一种半定量分析的问题，电磁感应中常涉及磁感应强度B、磁通量Φ、感应电动势E和感应电流I随时间t变化的图线，即B-t图线、Φ-t图线、E-t图线和I-t图线。

此外，还涉及感应电动势E和感应电流I随线圈位移x变化的图线，即E-x图线和I-x 图线。

这些图像问题大体可分为两类：1.由给出的电磁感应过程选出或画出正确的图像；2.由给定的有关图像分析电磁感应过程，求解相应的物理量。

对电磁感应图像问题的考查主要以选择题为主，是常考知识点，高考对第一类问题考查得较多。

不管是哪种类型，电磁感应中图像问题常需要利用右手定则、楞次定律和法拉第电磁感应定律等规律。

解决此类问题的一般步骤：1.明确图像的种类；2.分析电磁感应的具体过程；3.结合法拉第电磁感应定律、欧姆定律、牛顿运动定律等规律写出函数方程；4.根据函数方程，进行数学分析，如分析斜率的变化、截距等；5.画图像或判断图像。

在图像问题中经常利用类比法，即每一个物理规律在确定研究某两个量的关系后，都能类比成数学函数方程以进行分析和研究，如一次函数、二次函数、三角函数等。

典型例题例1．（2013·全国卷）纸面内两个半径均为R的圆相切于O点，两圆形区域内分别存在垂直于纸面的匀强磁场，磁感应强度大小相等、方向相反，且不随时间变化。

一长为2R 的导体杆OA绕O点且垂直于纸面的轴顺时针匀速旋转，角速度为ω.t＝0时，OA恰好位于两圆的公切线上，如图所示，若选取从O指向A的电动势为正，下列描述导体杆中感应电动势随时间变化的图像可能正确的是( )【解析】C.只研究金属棒向右转动90°的一段过程即可：切割磁感线的有效长度L ＝2R sin ωt ，感应电动势E ＝12BLv ＝12BL (L ω)＝12B (2R sin ωt )2ω＝2BR 2ωsin 2ωt ，可见感应电动势应该按照三角函数的规律变化，可以排除A 和B ，再根据右手定则，金属棒刚进入磁场时电动势为正，可排除D ，只有C 正确。

高中物理知识点总结-电磁感应中图像问题
10.电磁感应中图像问题电磁感应现象中图像问题的分析，要抓住磁通量的变化是否均匀，从而推知感应电动势（电流）大小是否恒定.用楞次定律判断出感应电动势（或电流）的方向，从而确定其正负，以及在坐标中的范围.另外，要正确解决图像问题，必须能根据图像的意义把图像反映的规律对应到实际过程中去，又能根据实际过程的抽象规律对应到图像中去，最终根据实际过程的物理规律进行判断.。

电磁感应中的图象问题电磁感应现象中的图象问题通常分为两类：一类是由给出的电磁感应过程选出或画出正确的图象；二是由给定的有关图象分析电磁感应过程，求解相应物理量。

分析此类问题时要抓住磁通量的变化是否均匀，从而推知感应电动势（电流）是否大小恒定，用愣次定律或右手定则判定感应电动势（电流）的方向，从而确定其正负.一、反映感应电流强度随时间的变化规律例1如图1—1，一宽40cm的匀强磁场区域，磁场方向垂直纸面向里。

一边长为20cm的正方形导线框位于纸面内，以垂直于磁场边界的恒定速度v=20cm/s通过磁场区域，在运动过程中，线框有一边始终与磁场区域的边界平行。

取它刚进入磁场的时刻t=0，在图1-2所示的下列图线中，正确反映感应电流强度随时间变化规律的是（）分析与解本题要求能正确分解线框的运动过程（包括部分进入、全部进入、部分离开、全部离开），分析运动过程中的电磁感应现象，确定感应电流的大小和方向。

线框在进入磁场的过程中，线框的右边作切割磁感线运动，产生感应电动势，从而在整个回路中产生感应电流，由于线框作匀速直线运动，其感应电流的大小是恒定的，由右手定则，可判断感应电流的方向是逆时针的，该过程的持续时间为t=(20/20)s=1s。

线框全部进入磁场以后，左右两条边同时作切割磁感线运动，产生反向的感应电动势，相当于两个相同的电池反向连接，以致回路的总感应电动势为零，电流为零，该过程的时间也为1s。

而当线框部分离开磁场时，只有线框的左边作切割磁感线运动，感应电流的大小与部分进入时相同，但方向变为顺时针，历时也为1s。

正确答案：C 评注（1）线框运动过程分析和电磁感应的过程是密切关联的，应借助于运动过程的分析来深化对电磁感应过程的分析；（2）运用E=Blv求得的是闭合回路一部分产生的感应电动势，而整个电路的总感应电动势则是回路各部分所产生的感应电动势的代数和。

例2在磁棒自远处匀速沿一圆形线圈的轴线运动，并穿过线圈向远处而去，如图2—1所示，则下列图2—2中较正确反映线圈中电流i与时间t关系的是（线圈中电流以图示箭头为正方向）（）分析与解本题要求通过图像对感应电流进行描述，具体思路为：先运用楞次定律判断磁铁穿过线圈时，线圈中的感应电流的情况，再提取图像中的关键信息进行判断。

电磁感应中的图象问题教学目标⑴会识图：认识图像，理解图像的物理意义；⑵会作图：依据物理现象、物理过程、物理规律作出图像，且能对图像进行变形或转换；⑶会用图：能用图像分析，用图像描述复杂的物理过程，用图像法来解决物理问题．例1 匀强磁场磁感应强度 B=0.2T ，磁场宽度 L=3m ， 一正方形金属框边长 ab=r=1m ， 每边电阻R=0.2Ω，金属框以v=10m/s 的速度匀速穿过磁场区，其平面始终保持与磁感线方向垂直，如图5-1，求：⑴画出金属框穿过磁场区的过程中，金属框内感应电流I 随时间t 的变化图线．（要求写出作图的依据）⑵画出ab 两端电压U ab 随时间t 的变化图线．（要求写出作图的依据）例2.如图所示,图中两条平行虚线之间存在匀强磁场,虚线间的距离为l,磁场方向垂直纸面向里.abcd 是位于纸面内的梯形线圈,ad 与bc 间的距离也为l.t=0时刻,bc 边与磁场区域边界重合（如图）.现令线圈以恒定的速度v 沿垂直于磁场区域边界的方向穿过磁场区域.取沿a →b →c →d →a 的感应电流为正,则在线圈穿越磁场区域的过程中,感应电流I 随时间t 变化的图线可能是 （ ）例3矩形导线框abcd 固定在匀强磁场中，磁感线的方向与导线框所在平面垂直，规定磁场的正方向垂直低面向里，磁感应强度B 随时间变化的规律如图所示.若规定顺时针方向为感应电流I 的正方向，图7中正确的是a db c LB图 6例4如图甲所示，由均匀电阻丝做成的正方形线框abcd 的电阻为R ，ab = bc = cd =da = l ．现将线框以与ab 垂直的速度v 匀速穿过一宽度为2l 、磁感应强度为B 的匀强磁场区域，整个过程中ab 、cd 两边始终保持与边界平行．令线框的cd 边刚与磁场左边界重合时t ＝0，电流沿abcda 流动的方向为正．（1）求此过程中线框产生的焦耳热．（2）在图乙中画出线框中感应电流随时间变化的图象．（3）在图丙中画出线框中a 、b 两点间电势差Uab 随时间t 变化的图象．例5．如图所示，竖直放置的螺线管与导线abcd 构成回路，导线所围区域内有一垂直纸面向里的匀强磁场，螺线管下方水平桌面上有一导体圆环，导线abcd 所围区域内磁场的磁感应强度按12-9图中哪一种图线随时间变化时，导体圆环将受到向上的磁场力？ ( )例6有一导体杆静止地放在轨道上，与两轨道垂直，杆及轨道的电阻皆可忽略不计，R=1.0 Ω；整个装置处于磁感应强度B=0.5 Ｔ的匀强磁场中，磁场方向垂直轨道面向下.现在一外力F 沿轨道方向拉杆，使之做匀加速运动，测得力F 与时间t 的关系如图9所示.求杆的质量m 和加速度a.2ll a v dc b 图甲u ab t图丙0 i t 图乙电磁感应中的图象问题1、如图，平行正对的两金属圆环A 、B ，在A 中通以图示的交流电时，下列说法中正确的是( )A ．在0——t 1的时间内，两环间有吸引力B ．在t 1时刻，两环间作用最大C ．在t2时刻，两环间作用为D ．在t2——t3的时间内，两环间有排斥力2.如图所示，矩形线框abcd 从某处自由下落h 的高度后，进入与线框平面垂直的区域足够大的匀强磁场，从bc 边刚进入磁场到ad 边也进入磁场的过程中，线框内的感应电流随时间变化的图象可能是( )3.A 是一边长为L 的方形线框，电阻为R 。

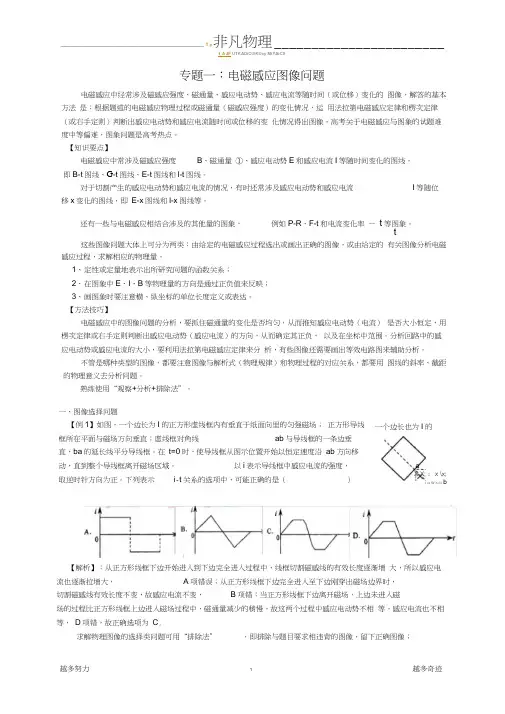

_____________________________________________________________ T p非凡物理_______________________1 AJFUTKAOiCUlKUcy MtYAiCS专题一：电磁感应图像问题电磁感应中经常涉及磁感应强度、磁通量、感应电动势、感应电流等随时间（或位移）变化的图像，解答的基本方法是：根据题述的电磁感应物理过程或磁通量（磁感应强度）的变化情况，运用法拉第电磁感应定律和楞次定律（或右手定则）判断出感应电动势和感应电流随时间或位移的变化情况得出图像。

高考关于电磁感应与图象的试题难度中等偏难，图象问题是高考热点。

【知识要点】电磁感应中常涉及磁感应强度B、磁通量①、感应电动势E和感应电流I等随时间变化的图线，即B-t图线、G-t图线、E-t图线和l-t图线。

对于切割产生的感应电动势和感应电流的情况，有时还常涉及感应电动势和感应电流I等随位移x变化的图线，即E-x图线和l-x图线等。

还有一些与电磁感应相结合涉及的其他量的图象，例如P-R、F-t和电流变化率—t等图象。

t 这些图像问题大体上可分为两类：由给定的电磁感应过程选出或画出正确的图像，或由给定的有关图像分析电磁感应过程，求解相应的物理量。

1、定性或定量地表示出所研究问题的函数关系；2、在图象中E、I、B等物理量的方向是通过正负值来反映；3、画图象时要注意横、纵坐标的单位长度定义或表达。

【方法技巧】电磁感应中的图像问题的分析，要抓住磁通量的变化是否均匀，从而推知感应电动势（电流）是否大小恒定，用楞次定律或右手定则判断出感应电动势（感应电流）的方向，从而确定其正负，以及在坐标中范围。

分析回路中的感应电动势或感应电流的大小，要利用法拉第电磁感应定律来分析，有些图像还需要画出等效电路图来辅助分析。

不管是哪种类型的图像，都要注意图像与解析式（物理规律）和物理过程的对应关系，都要用图线的斜率、截距的物理意义去分析问题。

电磁感应中的图像问题一、基础知识1.图像类型(1)时变图像，如B-T图像、φ-T图像、E-T图像和I-T图像。

(2)随位移*变化的图像，如E-*图像和I-*图像。

2.问题的类型(1)通过给定的电磁感应过程判断或画出正确的图像。

(2)从给定的相关图像中分析电磁感应过程，求解相应的物理量。

(3)用给定的图像判断或画出新的图像。

明白；理解1.问题类型的特征通常，图像问题可以分为三类:(1)通过给定的电磁感应过程选择或绘制正确的图像；(2)从给定的相关图像中分析电磁感应过程，求解相应的物理量；(3)根据图像定量计算。

2.解决问题的关键找出初始条件，正负方向的对应关系，变化范围，所研究物理量的函数表达式，磁场进出的转折点，是解决问题的关键。

3.解决图像问题的一般步骤。

(1)识别图像的类型，即B-T图像或φ-T图像，或E-T图像，I-T图像等。

(2)分析电磁感应的具体过程；(3)用右手定则或楞次定律确定方向对应；(4)结合法拉第电磁感应定律、欧姆定律、牛顿运动定律等。

写出函数关系；(5)根据函数关系，进行数学分析，如分析斜率和截距的变化。

(6)画出或判断一个形象。

4、对形象的理解，应注意以下几个方面(1)明确图像所描述的物理意义；(2)各种“+”、“-”的含义一定要说清楚；(3)斜率的含义必须明确；(4)必须建立图像与电磁感应过程的对应关系；(5)注意三种相似关系及其各自的物理意义:v ~δv ~，B ~δB ~，φ~δφ~、、、分别反映V、B、φ的变化速度。

5.电磁感应中图像选择题的两种常见解法(1)排除法:定性分析电磁感应过程中物理量的变化趋势(增大或减小)、变化速度(均匀变化或非均匀变化)，特别是物理量的正负，排除错误选项。

(2)函数法:根据题目给出的条件，定量写出两个物理量之间的函数关系，然后通过函数关系对图像进行分析判断。

这不一定是最简单的方法，但却是最有效的方法。

第二，练习1.如图，两个相邻的有界均匀磁场区域方向相反且垂直于纸面，磁感应强度为b .以磁场区域的左边界为Y轴建立坐标系，磁场区域在Y轴方向足够长，并且*轴方向的宽度为a .矩形引线框架ABCD的CD边与Y轴重合，ad边的长度为a .线框从图中所示的位置以匀速水平向右通过两个磁场区域，线框的平面始终垂直于磁场。
