经典总结电磁感应：专题1：电磁感应图像问题

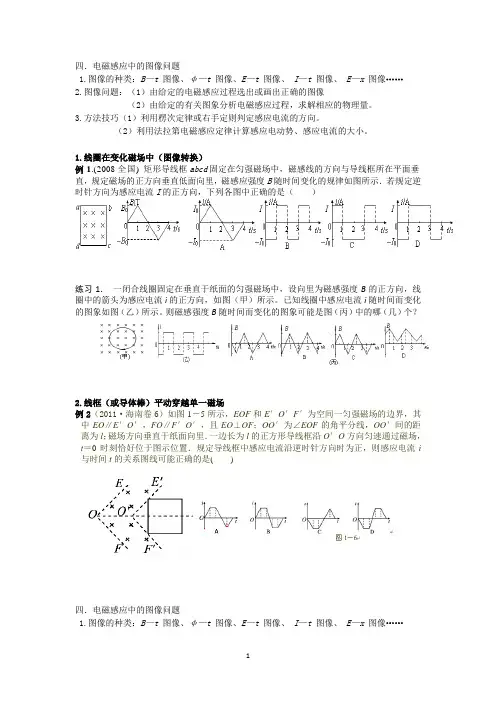

四．电磁感应中的图像问题1.图像的种类：B—t 图像、φ—t 图像、E—t 图像、 I—t 图像、 E—x 图像……2.图像问题：（1）由给定的电磁感应过程选出或画出正确的图像（2）由给定的有关图象分析电磁感应过程，求解相应的物理量。

3.方法技巧（1）利用楞次定律或右手定则判定感应电流的方向。

（2）利用法拉第电磁感应定律计算感应电动势、感应电流的大小。

1.线圈在变化磁场中（图像转换）例1.(2008全国)矩形导线框abcd固定在匀强磁场中，磁感线的方向与导线框所在平面垂直，规定磁场的正方向垂直低面向里，磁感应强度B随时间变化的规律如图所示．若规定逆时针方向为感应电流I的正方向，下列各图中正确的是（）练习1．一闭合线圈固定在垂直于纸面的匀强磁场中，设向里为磁感强度B的正方向，线圈中的箭头为感应电流i的正方向，如图（甲）所示。

已知线圈中感应电流i随时间而变化的图象如图（乙）所示。

则磁感强度B随时间而变化的图象可能是图（丙）中的哪（几）个？2.线框（或导体棒）平动穿越单一磁场例2（2011·海南卷6）如图1－5所示，EOF和E′O′F′为空间一匀强磁场的边界，其中EO∥E′O′，FO∥F′O′，且EO⊥OF；OO′为∠EOF的角平分线，OO′间的距离为l；磁场方向垂直于纸面向里．一边长为l的正方形导线框沿O′O方向匀速通过磁场，t＝0时刻恰好位于图示位置．规定导线框中感应电流沿逆时针方向时为正，则感应电流i 与时间t的关系图线可能正确的是()四．电磁感应中的图像问题1.图像的种类：B—t 图像、φ—t 图像、E—t 图像、 I—t 图像、 E—x 图像……2.图像问题：（1）由给定的电磁感应过程选出或画出正确的图像（2）由给定的有关图象分析电磁感应过程，求解相应的物理量。

3.方法技巧（1）利用楞次定律或右手定则判定感应电流的方向。

（2）利用法拉第电磁感应定律计算感应电动势、感应电流的大小。

1.线圈在变化磁场中（图像转换）例1.(2008全国)矩形导线框abcd固定在匀强磁场中，磁感线的方向与导线框所在平面垂直，规定磁场的正方向垂直低面向里，磁感应强度B随时间变化的规律如图所示．若规定逆时针方向为感应电流I的正方向，下列各图中正确的是（）练习1．一闭合线圈固定在垂直于纸面的匀强磁场中，设向里为磁感强度B的正方向，线圈中的箭头为感应电流i的正方向，如图（甲）所示。

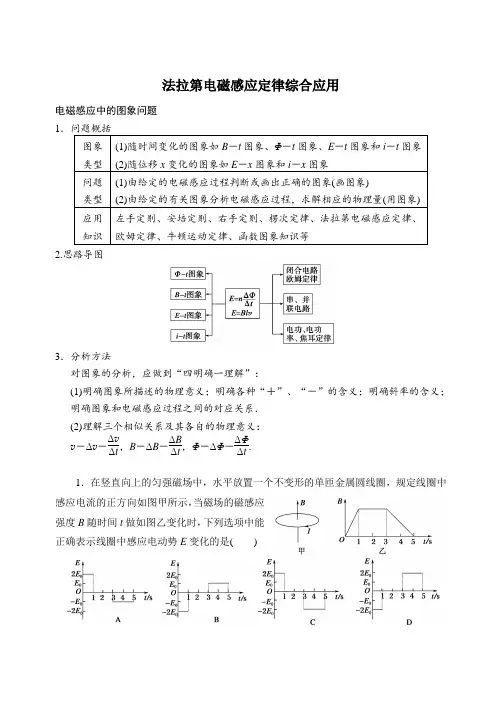

法拉第电磁感应定律综合应用电磁感应中的图象问题1．问题概括图象 类型 (1)随时间变化的图象如B －t 图象、Φ－t 图象、E －t 图象和i －t 图象 (2)随位移x 变化的图象如E －x 图象和i －x 图象问题 类型 (1)由给定的电磁感应过程判断或画出正确的图象(画图象) (2)由给定的有关图象分析电磁感应过程，求解相应的物理量(用图象) 应用 知识 左手定则、安培定则、右手定则、楞次定律、法拉第电磁感应定律、欧姆定律、牛顿运动定律、函数图象知识等2.思路导图3．分析方法对图象的分析，应做到“四明确一理解”：(1)明确图象所描述的物理意义；明确各种“＋”、“－”的含义；明确斜率的含义；明确图象和电磁感应过程之间的对应关系．(2)理解三个相似关系及其各自的物理意义：v －Δv －Δv Δt ，B －ΔB －ΔB Δt ，Φ－ΔΦ－ΔΦΔt.1．在竖直向上的匀强磁场中，水平放置一个不变形的单匝金属圆线圈，规定线圈中感应电流的正方向如图甲所示，当磁场的磁感应强度B 随时间t 做如图乙变化时，下列选项中能正确表示线圈中感应电动势E 变化的是( )解析：由图21乙知0～1 s 内磁通量向上均匀增加，由楞次定律知电流方向为正方向且保持不变；3 s ～5 s 内磁通量向下均匀减小，由楞次定律知电流方向为负方向且保持不变． 由法拉第电磁感应定律知感应电动势大小与磁通量变化率成正比，故3 s ～5 s 内的电动势是0～1 s 内电动势的12.应选A. 答案：A2、如图所示,图中两条平行虚线之间存在匀强磁场,虚线间的距离为l ,磁场方向垂直纸面向里.abcd 是位于纸面内的梯形线圈,ad 与bc 间的距离也为l .t =0时刻,bc 边与磁场区域边界重合（如图）.现令线圈以恒定的速度v 沿垂直于磁场区域边界的方向穿过磁场区域.取沿a →b →c →d →a 的感应电流为正,则在线圈穿越磁场区域的过程中,感应电流I 随时间t 变化的图线可能是 （ B ）3、如图所示,图中A 是一边长为l 的方形线框,电阻为R .今维持线框以恒定的速度v 沿x 轴运动,并穿过图中所示的匀强磁场B 区域.若以x 轴正方向作为力的正方向,线框在图示位置的时刻作为时间的零点,则磁场对线框的作用力F 随时间t 的变化图线为下图中的 （ B ）4.（2009·开封模拟）如图所示,一边长为a ,电阻为R 的等边三角形线框在外力作用下以速度v 0匀速穿过宽度均为a 的两个匀强磁场区域,两磁场磁感应强度的大小均为B ,方向相反,线框运动方向与底边平行且与磁场边缘垂直.以逆时针方向为电流正方向,从图示位置开始线框中感应电流I 与沿运动方向的位移s 的关系图象为 （ B ）5、(2009年宁夏卷)如图所示，一导体圆环位于纸面内，O 为圆心．环内两个圆心角为90°的扇形区域内分别有匀强磁场，两磁场磁感应强度的大小相等，方向相反且均与纸面垂直．导体杆OM 可绕O 转动，M 端通过滑动触点与圆环良好接触．在圆心和圆环间连有电阻R .杆OM 以匀角速度ω逆时针转动，t ＝0时恰好在图示位置．规定从a 到b 流经电阻R的电流方向为正，圆环和导体杆的电阻忽略不计，则杆从t ＝0开始转动一周的过程中，电流随ωt 变化的图象是( )解析：导体杆OM 在匀强磁场中垂直切割磁感线绕O 逆时针方向转动，产生的感应电流大小为：i ＝E R ＝BL v 2R不变，转到没有磁场时，i ＝0；并由右手定则可判断电流流经电阻R 的电流方向．答案：C6、(2008年全国卷Ⅰ)矩形导线框abcd 固定在匀强磁场中，磁感线的方向与导线框所在平面垂直．规定磁场的正方向垂直纸面向里，磁感应强度B 随时间变化的规律如图所示．若规定顺时针方向为感应电流i 的正方向，下列I —t 图中正确的是( D )7、如图所示，电路原来接通，在t0时刻断开开关，则R中电流随时间变化的情况可能是下列选项中的(CD)8．如图所示，平行于y轴的导体棒以速度v向右匀速直线运动，经过半径为R、磁感应强度为B的圆形匀强磁场区域，导体棒中的感应电动势E与导体棒位置x关系的图象是()解析：在x＝R左侧，设导体棒与圆的交点和圆心的连线与x轴正方向成θ角，则导体棒切割有效长度L＝2R sinθ，电动势与有效长度成正比，故在x＝R左侧，电动势与x 的关系为正弦图象关系，由对称性可知在x＝R右侧与左侧的图象对称．故选A.答案：A9、(2010·陕西省西安市统考)如图所示，Q是单匝金属线圈，MN是一个螺线管，它的绕线方法没有画出，Q的输出端a、b和MN的输入端c、d之间用导线相连，P是在MN的正下方水平放置的用细导线绕制的软弹簧线圈．若在Q所处的空间加上与环面垂直的变化磁场，发现在t1至t2时间段内弹簧线圈处于收缩状态，则所加磁场的磁感应强度的变化情况可能是()解析：在t1至t2时间段内弹簧线圈处于收缩状态，说明此段时间内穿过线圈的磁通量变大，即穿过线圈的磁场的磁感应强度变大，则螺线管中电流变大，单匝金属线圈Q 产生的感应电动势变大，所加磁场的磁感应强度的变化率变大，即B—t图线的斜率变大，选项D正确．答案：D10．如图甲所示，固定在水平桌面上的光滑金属框架cdeg处于方向竖直向下的匀强磁场中，金属杆ab与金属框架接触良好．在两根导轨的端点d、e之间连接一电阻R，其他部分电阻忽略不计．现用一水平向右的外力F作用在金属杆ab上，使金属杆由静止开始向右在框架上滑动，运动中杆ab始终垂直于框架．图乙为一段时间内金属杆中的电流I随时间t的变化关系图象，则下列选项中可以表示外力F随时间t变化关系的图象是()解析：金属杆由静止开始向右在框架上滑动，金属杆切割磁感线产生感应电动势E ＝BL v，在回路内产生感应电流I＝E/R＝BL v/R.由题图乙金属杆中的电流I随时间t均匀增大可知金属杆做初速度为零的匀加速运动，I＝BLat/R.由安培力公式可知金属杆所受安培力F安＝BIL，根据牛顿第二定律F－F安＝ma可得外力F＝ma＋BIL＝ma＋B2L2at/R，所以正确选项是B.答案：B11．如图所示，有两个相邻的有界匀强磁场区域，磁感应强度的大小均为B，磁场方向相反，且与纸面垂直，磁场区域在x轴方向宽度均为a，在y轴方向足够宽。

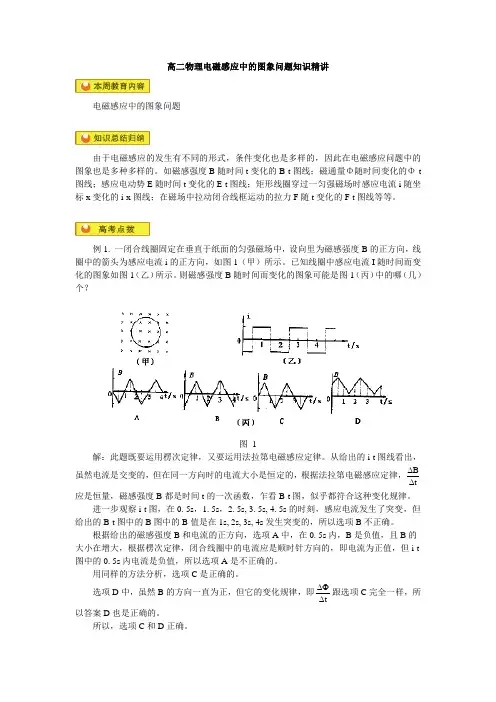

高二物理电磁感应中的图象问题知识精讲电磁感应中的图象问题由于电磁感应的发生有不同的形式，条件变化也是多样的，因此在电磁感应问题中的图象也是多种多样的。

如磁感强度B随时间t变化的B-t图线；磁通量Φ随时间变化的Φ-t 图线；感应电动势E随时间t变化的E-t图线；矩形线圈穿过一匀强磁场时感应电流i随坐标x变化的i-x图线；在磁场中拉动闭合线框运动的拉力F随t变化的F-t图线等等。

例1. 一闭合线圈固定在垂直于纸面的匀强磁场中，设向里为磁感强度B的正方向，线圈中的箭头为感应电流i的正方向，如图1（甲）所示。

已知线圈中感应电流I随时间而变化的图象如图1（乙）所示。

则磁感强度B随时间而变化的图象可能是图1（丙）中的哪（几）个？图 1解：此题既要运用楞次定律，又要运用法拉第电磁感应定律。

从给出的i-t图线看出，虽然电流是交变的，但在同一方向时的电流大小是恒定的，根据法拉第电磁感应定律，∆∆B t应是恒量，磁感强度B都是时间t的一次函数，乍看B-t图，似乎都符合这种变化规律。

进一步观察i-t图，在0. 5s，1. 5s，2. 5s, 3. 5s, 4. 5s的时刻，感应电流发生了突变，但给出的B-t图中的B图中的B值是在1s, 2s, 3s, 4s发生突变的，所以选项B不正确。

根据给出的磁感强度B和电流的正方向，选项A中，在0. 5s内，B是负值，且B的大小在增大，根据楞次定律，闭合线圈中的电流应是顺时针方向的，即电流为正值，但i-t 图中的0. 5s内电流是负值，所以选项A是不正确的。

用同样的方法分析，选项C是正确的。

选项D中，虽然B的方向一直为正，但它的变化规律，即∆Φ∆t跟选项C完全一样，所以答案D也是正确的。

所以，选项C和D正确。

例2. 如图2所示，让闭合矩形线圈abcd 从高处落下一段距离后进入匀强磁场，在bc 边开始进入磁场到ad 边刚进入磁场这一段时间内，表示线圈运动情况的v-t 图像可能是图3中的哪些图（ ）。

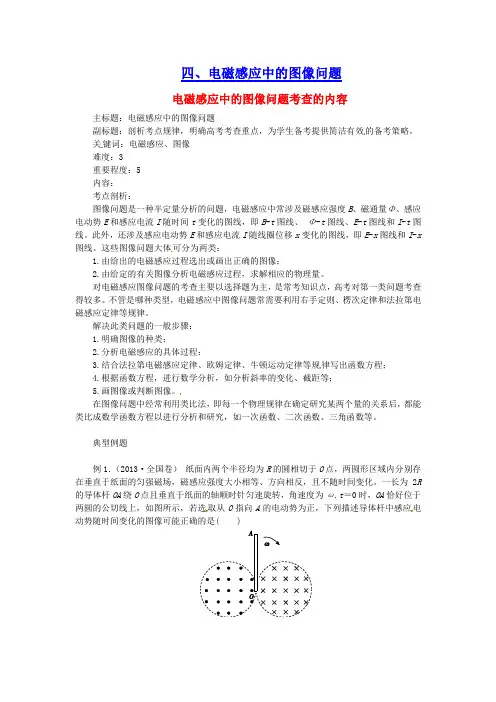

四、电磁感应中的图像问题电磁感应中的图像问题考查的内容主标题：电磁感应中的图像问题副标题：剖析考点规律，明确高考考查重点，为学生备考提供简洁有效的备考策略。

关键词：电磁感应、图像难度：3重要程度：5内容：考点剖析：图像问题是一种半定量分析的问题，电磁感应中常涉及磁感应强度B、磁通量Φ、感应电动势E和感应电流I随时间t变化的图线，即B-t图线、Φ-t图线、E-t图线和I-t图线。

此外，还涉及感应电动势E和感应电流I随线圈位移x变化的图线，即E-x图线和I-x 图线。

这些图像问题大体可分为两类：1.由给出的电磁感应过程选出或画出正确的图像；2.由给定的有关图像分析电磁感应过程，求解相应的物理量。

对电磁感应图像问题的考查主要以选择题为主，是常考知识点，高考对第一类问题考查得较多。

不管是哪种类型，电磁感应中图像问题常需要利用右手定则、楞次定律和法拉第电磁感应定律等规律。

解决此类问题的一般步骤：1.明确图像的种类；2.分析电磁感应的具体过程；3.结合法拉第电磁感应定律、欧姆定律、牛顿运动定律等规律写出函数方程；4.根据函数方程，进行数学分析，如分析斜率的变化、截距等；5.画图像或判断图像。

在图像问题中经常利用类比法，即每一个物理规律在确定研究某两个量的关系后，都能类比成数学函数方程以进行分析和研究，如一次函数、二次函数、三角函数等。

典型例题例1．（2013·全国卷）纸面内两个半径均为R的圆相切于O点，两圆形区域内分别存在垂直于纸面的匀强磁场，磁感应强度大小相等、方向相反，且不随时间变化。

一长为2R 的导体杆OA绕O点且垂直于纸面的轴顺时针匀速旋转，角速度为ω.t＝0时，OA恰好位于两圆的公切线上，如图所示，若选取从O指向A的电动势为正，下列描述导体杆中感应电动势随时间变化的图像可能正确的是( )【解析】C.只研究金属棒向右转动90°的一段过程即可：切割磁感线的有效长度L ＝2R sin ωt ，感应电动势E ＝12BLv ＝12BL (L ω)＝12B (2R sin ωt )2ω＝2BR 2ωsin 2ωt ，可见感应电动势应该按照三角函数的规律变化，可以排除A 和B ，再根据右手定则，金属棒刚进入磁场时电动势为正，可排除D ，只有C 正确。

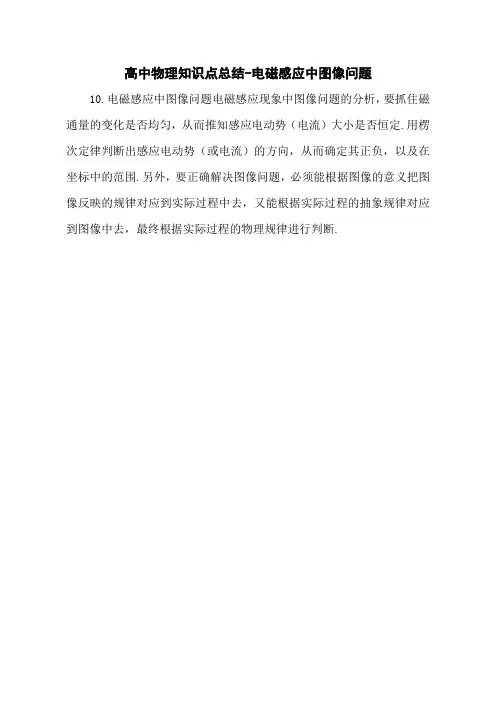

高中物理知识点总结-电磁感应中图像问题
10.电磁感应中图像问题电磁感应现象中图像问题的分析，要抓住磁通量的变化是否均匀，从而推知感应电动势（电流）大小是否恒定.用楞次定律判断出感应电动势（或电流）的方向，从而确定其正负，以及在坐标中的范围.另外，要正确解决图像问题，必须能根据图像的意义把图像反映的规律对应到实际过程中去，又能根据实际过程的抽象规律对应到图像中去，最终根据实际过程的物理规律进行判断.。

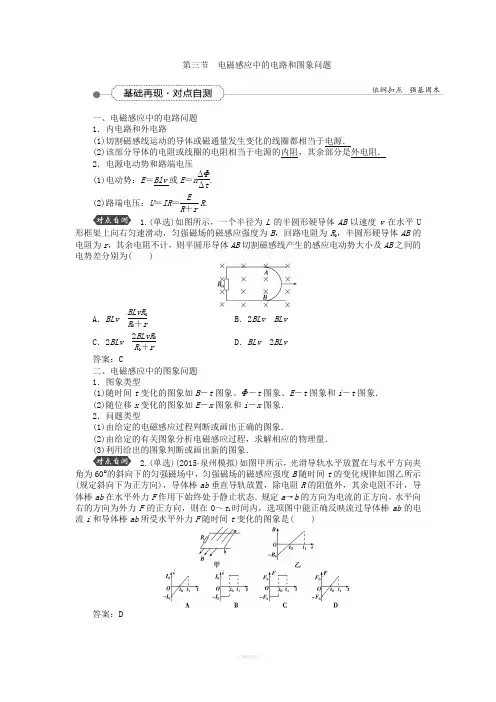

第三节 电磁感应中的电路和图象问题一、电磁感应中的电路问题 1．内电路和外电路(1)切割磁感线运动的导体或磁通量发生变化的线圈都相当于电源．(2)该部分导体的电阻或线圈的电阻相当于电源的内阻，其余部分是外电阻． 2．电源电动势和路端电压(1)电动势：E ＝Blv 或E ＝n ΔΦΔt .(2)路端电压：U ＝IR ＝ER ＋r·R .1.(单选)如图所示，一个半径为L 的半圆形硬导体AB 以速度v 在水平U形框架上向右匀速滑动，匀强磁场的磁感应强度为B ，回路电阻为R 0，半圆形硬导体AB 的电阻为r ，其余电阻不计，则半圆形导体AB 切割磁感线产生的感应电动势大小及AB 之间的电势差分别为( )A ．BLvBLvR 0R 0＋r B ．2BLv BLv C ．2BLv 2BLvR 0R 0＋rD ．BLv 2BLv答案：C二、电磁感应中的图象问题 1．图象类型(1)随时间t 变化的图象如B －t 图象、Φ－t 图象、E －t 图象和i －t 图象． (2)随位移x 变化的图象如E －x 图象和i －x 图象． 2．问题类型(1)由给定的电磁感应过程判断或画出正确的图象．(2)由给定的有关图象分析电磁感应过程，求解相应的物理量． (3)利用给出的图象判断或画出新的图象．2.(单选)(2015·泉州模拟)如图甲所示，光滑导轨水平放置在与水平方向夹角为60°的斜向下的匀强磁场中，匀强磁场的磁感应强度B 随时间t 的变化规律如图乙所示(规定斜向下为正方向)，导体棒ab 垂直导轨放置，除电阻R 的阻值外，其余电阻不计，导体棒ab 在水平外力F 作用下始终处于静止状态．规定a →b 的方向为电流的正方向，水平向右的方向为外力F 的正方向，则在0～t 1时间内，选项图中能正确反映流过导体棒ab 的电流i 和导体棒ab 所受水平外力F 随时间t 变化的图象是( )答案：D考点一 电磁感应中的电路问题1．对电源的理解：在电磁感应现象中，产生感应电动势的那部分导体就是电源，如切割磁感线的导体棒、有磁通量变化的线圈等．这种电源将其他形式的能转化为电能．2．对电路的理解：内电路是切割磁感线的导体或磁通量发生变化的线圈，外电路由电阻、电容等电学元件组成．3．解决电磁感应中电路问题的一般思路：(1)确定等效电源，利用E ＝n ΔΦΔt或E ＝Blv sin θ求感应电动势的大小，利用右手定则或楞次定律判断电流方向．(2)分析电路结构(内、外电路及外电路的串、并联关系)，画出等效电路图．(3)利用电路规律求解．主要应用欧姆定律及串、并联电路的基本性质等列方程求解．(2015·石家庄质检)如图甲所示，两根足够长的平行光滑金属导轨MN 、PQ 被固定在水平面上，导轨间距l ＝0.6 m ，两导轨的左端用导线连接电阻R 1及理想电压表V ，电阻为r ＝2 Ω的金属棒垂直于导轨静止在AB 处；右端用导线连接电阻R 2，已知R 1＝2 Ω，R 2＝1 Ω，导轨及导线电阻均不计．在矩形区域CDFE 内有竖直向上的磁场，CE ＝0.2 m ，磁感应强度随时间的变化规律如图乙所示．开始时电压表有示数，当电压表示数变为零后，对金属棒施加一水平向右的恒力F ，使金属棒刚进入磁场区域时电压表的示数又变为原来的值，金属棒在磁场区域内运动的过程中电压表的示数始终保持不变．求：(1)t ＝0.1 s 时电压表的示数； (2)恒力F 的大小；(3)从t ＝0时刻到金属棒运动出磁场的过程中整个电路产生的热量．[思路点拨] (1)在0～0.2 s 内，R 1、R 2和金属棒是如何连接的？电压表示数等于感应电动势吗？(2)电压表示数始终保持不变，说明金属棒做什么运动？[解析] (1)设磁场宽度为d ＝CE ，在0～0.2 s 的时间内，有E ＝ΔΦΔt ＝ΔBΔtld ＝0.6 V此时，R 1与金属棒并联后再与R 2串联 R ＝R 并＋R 2＝1 Ω＋1 Ω＝2 ΩU ＝ERR 并＝0.3 V. (2)金属棒进入磁场后，R 1与R 2并联后再与r 串联，有I ′＝U R 1＋UR 2＝0.45 AF A ＝BI ′lF A ＝1.00×0.45×0.6 N ＝0.27 N由于金属棒进入磁场后电压表的示数始终不变，所以金属棒做匀速运动，有 F ＝F AF ＝0.27 N.(3)在0～0.2 s 的时间内有Q ＝E 2Rt ＝0.036 J金属棒进入磁场后，有R ′＝R 1R 2R 1＋R 2＋r ＝83 ΩE ′＝I ′R ′＝1.2 V E ′＝Blv ，v ＝2 m/st ′＝d v ＝0.22s ＝0.1 sQ ′＝E ′I ′t ′＝0.054 JQ 总＝Q ＋Q ′＝0.036 J ＋0.054 J ＝0.09 J. [答案] (1)0.3 V (2)0.27 N (3)0.09 J[总结提升] (1)对等效于电源的导体或线圈，两端的电压一般不等于感应电动势，只有在其电阻不计时才相等．(2)沿等效电源中感应电流的方向，电势逐渐升高．1.(多选)如图所示，在一磁感应强度B ＝0.5 T 的匀强磁场中，垂直于磁场方向水平放置着两根相距h ＝0.1 m 的平行光滑金属导轨MN 和PQ ，导轨电阻忽略不计，在两根导轨的端点N 、Q 之间连接一阻值R ＝0.3 Ω的电阻．导轨上跨放着一根长为L ＝0.2 m 、电阻λ＝2.0 Ω/m 的金属棒ab ，与导轨正交放置，交点为c 、d .当金属棒ab 在水平拉力作用下以速度v ＝4.0 m/s 向左做匀速运动时，下列说法正确的是( )A ．金属棒ab 两端点间的电势差为0.2 VB ．金属棒ab 两端点间的电势差为0.32 VC ．水平拉金属棒ab 的力大小为0.02 ND ．回路中的发热功率为0.06 W解析：选BC.当金属棒ab 在水平拉力作用下向左做匀速运动切割磁感线时，cd 间产生的感应电动势E cd ＝Bhv ＝0.5×0.1×4.0 V ＝0.2 V ，由闭合电路欧姆定律可得，回路中产生的感应电流I ＝E cd R ＋h λ＝0.20.3＋0.1×2.0A ＝0.4 A ，金属棒ab 受到的安培力F 安＝BIh ＝0.5×0.4×0.1 N ＝0.02 N ，要使金属棒ab 匀速运动，应有F ＝F 安＝0.02 N ，C 正确；该回路为纯电阻电路，则电路中的热功率P 热＝I 2(R ＋h λ)＝0.08 W ，D 错误；金属棒ab 两端点间的电势差等于U ac 、U cd 与U db 三者之和，由于U cd ＝E cd －Ir cd ，所以U ab ＝E ab －Ir cd ＝BLv －Ih λ＝0.32 V ，A 错误，B 正确．考点二 电磁感应中的图象问题1．题型特点一般可把图象问题分为三类：(1)由给定的电磁感应过程选出或画出正确的图象；(2)由给定的有关图象分析电磁感应过程，求解相应的物理量； (3)根据图象定量计算． 2．解题关键弄清初始条件，正负方向的对应，变化范围，所研究物理量的函数表达式，进、出磁场的转折点是解决问题的关键．3．解决图象问题的一般步骤(1)明确图象的种类，即是B －t 图象还是Φ－t 图象，或者是E －t 图象、I －t 图象等； (2)分析电磁感应的具体过程；(3)用右手定则或楞次定律确定方向对应关系；(4)结合法拉第电磁感应定律、欧姆定律、牛顿运动定律等规律写出函数关系式； (5)根据函数关系式，进行数学分析，如分析斜率的变化、截距等； (6)画出图象或判断图象．(多选)(2015·江西新余模拟)如图所示，在坐标系xOy 中，有边长为L 的正方形金属线框abcd ，其一条对角线ac 和y 轴重合、顶点a 位于坐标原点O 处．在y 轴的右侧，在Ⅰ、Ⅳ象限内有一垂直纸面向里的匀强磁场，磁场的上边界与线框的ab 边刚好完全重合，左边界与y 轴重合，右边界与y 轴平行．t ＝0时刻，线框以恒定的速度v 沿垂直于磁场上边界的方向穿过磁场区域．取沿a →b →c →d →a 方向的感应电流为正，则在线框穿过磁场区域的过程中，感应电流i 、ab 间的电势差U ab 随时间t 变化的图线是下图中的( )[审题点睛] 观察i (U ab )－t 图象特点：①分t ＝0→t ＝L v 和t ＝L v →t ＝2Lv两段处理；②i (U ab )的正负问题：判断在t ＝Lv时电流方向是否改变；③两段中的i (U ab )的最大值是否相等．[解析] 在d 点运动到O 点过程中，ab 边切割磁感线，根据右手定则可以确定线框中电流方向为逆时针方向，即正方向，电动势均匀减小到0，则电流均匀减小到0；然后cd边开始切割磁感线，感应电流的方向为顺时针方向，即负方向，电动势均匀减小到0，则电流均匀减小到0，故A 正确，B 错误．d 点运动到O 点过程中，ab 边切割磁感线，ab 相当于电源，电流由a 到b ，b 点的电势高于a 点，ab 间的电势差U ab 为负值，大小等于电流乘bcda 三条边的电阻，并逐渐减小．ab 边出磁场后，cd 边开始切割，cd 边相当于电源，电流由b 到a ，ab 间的电势差U ab 为负值，大小等于电流乘ab 边的电阻，并逐渐减小，故C 错误，D 正确．故选AD.[答案] AD[总结提升] 解决图象类选择题的最简方法——分类排除法．首先对题中给出的四个图象根据大小或方向变化特点分类，然后定性地分析电磁感应过程中物理量的变化趋势(增大还是减小)、变化快慢(均匀变化还是非均匀变化)，特别是用物理量的方向，排除错误选项，此法最简捷、最有效．2.(单选)(2015·云南第一次检测)如图甲所示，线圈ABCD 固定于匀强磁场中，磁场方向垂直纸面向外，当磁场变化时，线圈AB 边所受安培力向右且变化规律如图乙所示，则磁场的变化情况可能是选项中的( )解析：选D.由安培力向右知电流方向为顺时针，由楞次定律知磁场增强，C 错．由乙图知安培力不变，根据F ＝BIL 知，B 增大，I 必减小，即电动势减小，故B 的变化率减小，因此A 、B 错，D 正确．真题剖析——电磁感应电路与图象的综合问题(18分)(2013·高考广东卷)如图甲所示，在垂直于匀强磁场B的平面内，半径为r的金属圆盘绕过圆心O的轴转动，圆心O和边缘K通过电刷与一个电路连接．电路中的P是加上一定正向电压才能导通的电子元件．流过电流表的电流I与圆盘角速度ω的关系如图乙所示，其中ab段和bc段均为直线，且ab段过坐标原点．ω>0代表圆盘逆时针转动．已知：R＝3.0 Ω，B＝1.0 T，r＝0.2 m．忽略圆盘、电流表和导线的电阻．(1)根据图乙写出ab、bc段对应的I与ω的关系式；(2)求出图乙中b、c两点对应的P两端的电压U b、U c；(3)分别求出ab、bc段流过P的电流I P与其两端电压U P的关系式．[审题点睛] (1)审电路(2)审图象[规范解答]—————————该得的分一分不丢！(1)由图象可知，在ab 段I ＝ω150(－45 rad/s ≤ω≤15 rad/s) (2分) 在bc 段I ＝ω100－0.05(15 rad/s<ω≤45 rad/s)． (2分) (2)由题意可知，P 两端的电压U P 等于圆盘产生的电动势，U P ＝12Br 2ω (2分)b 点时ωb ＝15 rad/s ，U b ＝12Br 2ωb ＝0.3 V (2分)c 点时ωc ＝45 rad/s ，U c ＝12Br 2ωc ＝0.9 V ． (2分)(3)由图象中电流变化规律可知电子元件P 在b 点时开始导通，则：在ab 段 I P ＝0(－0.9 V ≤U P ≤0.3 V) (2分) 在bc 段I P ＝I －U PR(2分)而I ＝ω100－0.05，U P ＝12Br 2ω (2分) 联立可得I P ＝U P6－0.05(0.3 V<U P ≤0.9 V)． (2分)[答案] 见规范解答[总结提升] 解决电路与图象综合问题的思路 (1)电路分析弄清电路结构，画出等效电路图，明确计算电动势的公式． (2)图象分析①弄清图象所揭示的物理规律或物理量间的函数关系；②挖掘图象中的隐含条件，明确有关图线所包围的面积、图线的斜率(或其绝对值)、截距所表示的物理意义．(3)定量计算运用有关物理概念、公式、定理和定律列式计算．3.(2015·福州模拟)在一周期性变化的匀强磁场中有一圆形闭合线圈，线圈平面与磁场垂直，如图甲所示，规定图中磁场方向为正．已知线圈的半径为r 、匝数为N ，总电阻为R ，磁感应强度的最大值为B 0，变化周期为T ，磁感应强度按图乙所示规律变化．求：(1)在0～16T 内线圈产生的感应电流的大小I 1；(2)规定甲图中感应电流的方向为正方向，在图丙中画出一个周期内的i －t 图象，已知图中I 0＝3πr 2NB 0RT；(3)在一个周期T 内线圈产生的电热Q .解析：(1)在0～16T 内感应电动势E 1＝N ΔΦ1Δt 1，磁通量的变化ΔΦ1＝B 0πr 2，解得E 1＝6πNr 2B 0T，线圈中感应电流大小I 1＝E 1R ＝6πNr 2B 0RT.(2)(3)在0～16T 和56T ～T 两个时间段内产生的热量相同，有Q 1＝Q 3＝I 21R ·16T ，在16T ～56T 时间内产生的热量Q 2＝I 22R ·46T ， 一个周期内产生的总热量Q ＝Q 1＋Q 2＋Q 3＝18(πNr 2B 0)2RT.答案：(1)6πNr 2B 0RT(2)图象见解析(3)18(πNr 2B 0)2RT1．(多选)(2015·湖北八市联考)如图所示，等腰直角三角形OPQ 区域内存在着垂直于纸面向里的匀强磁场，磁感应强度大小为B ，磁场区域的OP 边在x 轴上且长为L .纸面内一边长为L 的单匝闭合正方形导线框(线框电阻为R )的一条边在x 轴上，且线框在外力作用下沿x 轴正方向以恒定的速度v 穿过磁场区域，在t ＝0时该线框恰好位于图中所示的位置．现规定顺时针方向为导线框中感应电流的正方向，则下列说法正确的有( )A ．在0～L v 时间内线框中有正向电流，在L v ～2Lv 时间内线框中有负向电流B ．在L v ～2L v 时间内流经线框某处横截面的电荷量为BL 22RC ．在L v ～2L v 时间内线框中最大电流为BLv 2RD ．0～2Lv时间内线框中电流的平均值不等于有效值答案：BD2．(单选)(2015·北京东城区模拟)如图所示，垂直于纸面向里的匀强磁场的区域宽度为2a ，磁感应强度的大小为B .一边长为a 、电阻为4R 的正方形均匀导线框CDEF 从图示位置开始沿x 轴正方向以速度v 匀速穿过磁场区域，关于线框EF 两端的电压U EF 与线框移动距离x 的关系，下列图象正确的是( )解析：选D.线框经过整个磁场区域时，做匀速运动，所以产生的感应电动势大小E ＝Bav ，刚进入磁场时，等效电路如图甲所示；完全在磁场中时，等效电路如图乙所示；一条边从磁场中离开时，等效电路如图丙所示．选项D 正确，选项A 、B 、C 错误．3．(多选)(2015·沈阳质检)如图所示，两条形有界磁场宽度均为d ＝0.5 m ，磁感应强度大小均为B ＝4 T ，方向垂直于纸面，两磁场区域间距也为d .在磁场区域的左边界处有一长L ＝1 m 、宽d ＝0.5 m 的矩形导体线框，线框总电阻为R ＝2 Ω，且线框平面与磁场方向垂直．现使线框以v ＝0.5 m/s 的速度匀速穿过磁场区域，若以初始位置为计时起点，规定B 垂直纸面向里为正，则以下关于线框所受的安培力大小F 及穿过线框磁通量Φ随时间t 变化的四个图象正确的是( )解析：选AD.0～1 s 时，线框中产生的感应电动势E ＝Bdv ＝1 V ，由欧姆定律可知，I ＝E R＝0.5 A ，由安培力公式可知：F ＝BId ＝1 N ；第2 s 内，通过线框的磁通量不变，无感应电流，安培力为零；第3 s 内，线框左、右两边均切割磁感线，由右手定则可知，感应电动势方向相同，故线框中总的感应电动势为E ′＝2Bdv ＝2 V ，由欧姆定律可知，I ′＝E ′R＝1 A ；线框左、右两边所受安培力均为：F 1＝F 2＝BI ′d ＝2 N ，由左手定则可知，两安培力方向相同，故安培力的合力为4 N ，A 项正确，B 项错；当t ＝2.5 s 时，线框位移x ＝vt ＝2.5d ，此时通过线框的磁通量为零，C 项错，D 项正确．4．(多选)如图所示，abcd 为一边长为l 、具有质量的刚性导线框，位于水平面内，bc 边串接有电阻R .虚线表示一匀强磁场区域的边界，它与线框ab 边平行，磁场区域的宽度为2l ，磁场方向竖直向下．线框在一垂直于ab 边的水平恒定拉力F 作用下，沿光滑水平面运动，直到通过磁场区域．已知ab 边刚进入磁场时，线框做匀速运动，下面定性画出的回路中电流i 大小与位移x 图象可能正确的是( )解析：选ABD.由题意知，当线框在x ＝0至x ＝l 间运动时电流恒为i 0；当线框在x ＝l 至x ＝2l 间运动时，磁通量不变化，故i ＝0，线框做匀加速运动；当ab 边刚出磁场(x ＝2l )时，线框的速度大于刚进磁场时的速度，cd 边切割磁感线产生的电流i >i 0，同时受到的安培力大于F ，线框做减速运动，随着速度的减小，安培力变小，加速度变小，故选项C 错；当cd 边刚出磁场时，线框速度可能还没减速到ab 边刚进磁场时的速度，故选项B 对；也可能恰好减速到ab 边刚进磁场时的速度，故选项D 对；还可能早就减速到ab 边刚进磁场时的速度以后做匀速运动，故选项A 对．5. (单选)(2015·广东六校联考)如图所示，△ABC 为等腰直角三角形，AB 边与x 轴垂直，A 点坐标为(a,0)，C 点坐标为(0，a )，三角形区域内存在垂直平面向里的磁场，磁感应强度B 与横坐标x 的变化关系满足B ＝kx(k 为常量)，三角形区域的左侧有一单匝矩形线圈，线圈平面与纸面平行，线圈宽为a ，高为2a ，电阻为R .若线圈以某一速度v 匀速穿过磁场，整个运动过程中线圈不发生转动，则下列说法正确的是( )A ．线圈穿过磁场的过程中感应电流的大小逐渐增大B ．线圈穿过磁场的过程中产生的焦耳热为Q ＝4k 2avRC ．线圈穿过磁场的过程中通过导线截面的电荷量为零D ．穿过三角形区域的磁通量为2ka解析：选D.线圈穿过磁场的过程中，感应电动势为E ＝BLv ，根据欧姆定律可得感应电流大小为I ＝E R ，由几何关系知，切割边运动距离为x 时，L ＝2x ，解得I ＝2kvR，为定值，所以A 错误；产生的焦耳热为Q ＝I 2Rt ，而t ＝2a v ，解得Q ＝8k 2av R ，所以B 错误；因为E ＝ΔΦΔt，所以q ＝ΔΦR ＝I Δt ＝2ka R，解得ΔΦ＝2ka ，所以穿过三角形区域的磁通量为2ka ，故C 错误，D 正确．6．(单选)(2013·高考浙江卷)磁卡的磁条中有用于存储信息的磁极方向不同的磁化区，刷卡器中有检测线圈，当以速度v 0刷卡时，在线圈中产生感应电动势．其E －t 关系如图所示．如果只将刷卡速度改为v 02，线圈中的E －t 关系图可能是( )解析：选D.若将刷卡速度改为v 02，线圈切割磁感线运动时产生的感应电动势大小将会减半，周期将会加倍，故D 项正确，其他选项错误．一、单项选择题 1．(2015·汕头模拟)用均匀导线做成的正方形线圈边长为l ，正方形的一半放在垂直于纸面向里的匀强磁场中，如图所示，当磁场以ΔBΔt的变化率增强时，则( )A ．线圈中感应电流方向为adbcaB ．线圈中产生的电动势E ＝ΔB Δt ·l22C ．线圈中a 点电势高于b 点电势D ．线圈中a 、b 两点间的电势差为ΔB Δt ·l22解析：选B.根据楞次定律可知，A 错误；线圈中产生的电动势E ＝ΔΦΔt ＝ΔB Δt ·l 22，B 正确；线圈左边的一半导线相当于电源，在电源内部电流沿逆时针方向，所以a 点电势低于b 点电势，C 错误；线圈右边的一半相当于外电路，a 、b 两点间的电势差相当于路端电压，其大小U ＝E 2＝l 24·ΔB Δt，D 错误． 2．(2015·江门模拟)如图所示，螺线管匝数n ＝1 500匝，横截面积S ＝20 cm 2，螺线管导线电阻r ＝1 Ω，电阻R ＝4 Ω，磁感应强度B 随时间变化的B －t 图象如图所示(以向右为正方向)，下列说法正确的是( )A ．电阻R 的电流方向是从A 到CB ．感应电流的大小逐渐增大C ．电阻R 两端的电压为6 VD ．C 点的电势为4.8 V答案：D3．(2015·山西康杰中学月考)如图所示，在0≤x ≤2L 的区域内存在着匀强磁场，磁场的方向垂直于xOy 平面(纸面)向里，具有一定电阻的矩形线框abcd 位于xOy 平面内，线框的ab 边与y 轴重合，bc 边的长度为L .线框从t ＝0时刻由静止开始沿x 轴正方向做匀加速运动，则线框中的感应电流i (取顺时针方向的电流为正)随时间t 的函数图象大致是下图中的( )解析：选C.设ab 边的长度为l ，在线框进入磁场过程中，线框中产生的感应电流I ＝E R ＝Blv R ＝Bla Rt ∝t ，由左手定则可知，此过程中电流方向为逆时针，故A 、D 错误；当线框全部处于磁场中时，线框内的磁通量不发生变化，所以线框中没有电流；当线框的ab 边离开磁场时，线框的cd 边切割磁感线，此时速度为v ′＝2a ·2L ＝2aL ，电流为I ＝Blv ′R＝2Bl aL R≠0，方向为顺时针，故选项B 错误，C 正确．4．边长为a 的闭合金属正三角形框架，左边竖直且与磁场右边界平行，完全处于垂直框架平面向里的匀强磁场中．现把框架匀速水平向右拉出磁场，如图所示，则下列图象与这一过程相符合的是( )解析：选 B.该过程中，框架切割磁感线的有效长度等于框架与磁场右边界两交点的间距，根据几何关系有l 有效＝233x ，所以E 电动势＝Bl 有效v ＝233Bvx ∝x ，A 错误，B 正确．框架匀速运动，故F 外力＝F 安＝B 2l 2有效v R ＝4B 2x 2v 3R∝x 2，C 错误．P 外力功率＝F 外力v ∝F 外力∝x 2，D 错误． 5. (2015·衡水模拟)如图所示，等腰三角形内分布有垂直于纸面向外的匀强磁场，它的底边在x 轴上且长为2L ，高为L .纸面内一边长为L 的正方形导线框沿x 轴正方向做匀速直线运动穿过匀强磁场区域，在t ＝0时刻恰好位于图中所示的位置．以顺时针方向为导线框中电流的正方向，在下面四幅图中能够正确表示电流－位移(I －x )关系的是( )解析：选C.线框匀速穿过L 的过程中，有效长度l 均匀增加，由E ＝Blv 知，电动势随位移均匀变大，x ＝L 处电动势最大，电流I 最大；从x ＝L 至x ＝1.5L 过程中，框架两边都切割磁感线，总电动势减小，电流减小；从x ＝1.5L 至x ＝2L ，左边框切割磁感线产生的感应电动势大于右边框，故电流反向且增大；x ＝2L 至x ＝3L 过程中，只有左边框切割磁感线，有效长度l 减小，电流减小．综上所述，只有C 项符合题意．6．(2015·开封模拟)如图所示，在垂直于纸面向里、磁感应强度为B 的匀强磁场区域中，有一个均匀导线制成的单匝直角三角形线框，现用外力使线框以恒定的速度v 沿垂直磁场方向向右运动，运动中线框的AB 边始终与磁场右边界平行．已知AB ＝BC ＝l ，线框的总电阻为R ，则线框离开磁场的过程中( )A ．线框A 、B 两点间的电压不变 B ．通过线框导线横截面的电荷量为Bl 22RC ．线框所受外力的最大值为2B 2l 2v RD ．线框的热功率与时间成正比解析：选 B.在线框离开磁场的过程中有效切割长度逐渐变大，因此产生的感应电动势变大，线框A 、B 两点间的电压变大，A 错误；通过线框导线横截面的电荷量为Q ＝ΔΦR ＝Bl 22R，B 正确；当感应电流最大时，线框所受安培力最大，此时线框所受外力最大，F m ＝IlB ＝Blv RlB＝B 2l 2v R ，C 错误；设线框离开磁场的过程中位移大小为x ，则线框的热功率P ＝Fv ＝B 2x 2v 2R ＝B 2v 4t 2R，D 错误． ☆7. (2015·江西六校联考)如图所示，xOy 平面内有一半径为R 的圆形区域，区域内有磁感应强度大小为B 的匀强磁场，左半圆磁场方向垂直于xOy 平面向里，右半圆磁场方向垂直于xOy 平面向外．一平行于y 轴的长导体棒ab 以速度v 沿x 轴正方向做匀速运动，则导体棒两端的电势差U ba 与导体棒位置x 关系的图象是( )解析：选A.设从y 轴开始沿x 正方向运动的长度为x 0(x 0≤2R )，则ab 导体棒在磁场中的切割长度l ＝2R 2－(R －x 0)2＝22Rx 0－x 20，感应电动势E ＝Blv ＝2Bv 2Rx 0－x 20，由右手定则知在左侧磁场中b 端电势高于a 端电势，由于右侧磁场方向变化，所以在右侧a 端电势高于b 端电势，再结合圆的特点，知选项A 正确．二、多项选择题☆8. (2015·广州模拟)如图所示，垂直纸面的正方形匀强磁场区域内，有一位于纸面且电阻均匀的正方形导体框abcd ，现将导体框分别朝两个方向以v 、3v 速度匀速拉出磁场，则导体框从两个方向移出磁场的两过程中( )A ．导体框中产生的感应电流方向相同B ．导体框中产生的焦耳热相同C ．导体框ad 边两端电势差相同D ．通过导体框截面的电荷量相同解析：选AD.由右手定则可得两种情况导体框中产生的感应电流方向相同，A 项正确；热量Q ＝I 2Rt ＝⎝ ⎛⎭⎪⎫Blv R 2R ×l v ＝B 2l 3v R ，导体框产生的焦耳热与运动速度有关，B 项错误；电荷量q ＝It ＝Blv R ×l v ＝Bl 2R ，电荷量与速度无关，电荷量相同，D 项正确；以速度v 拉出时，U ad ＝14Blv ，以速度3v 拉出时，U ad ＝34Bl ·3v ，C 项错误．☆9.如图所示，CAD 是固定在水平面上的用一硬导线折成的V 形框架，∠A ＝θ.在该空间存在磁感应强度为B 、方向竖直向下的匀强磁场．框架上的EF 是用同样的硬导线制成的导体棒，它在水平外力作用下从A 点开始沿垂直EF 方向以速度v 匀速水平向右平移．已知导体棒和框架始终接触良好且构成等腰三角形回路，导线单位长度的电阻均为R ，框架和导体棒均足够长．则下列图中描述回路中的电流I 和消耗的电功率P 随时间t 变化的四个图象中正确的是( )解析：选AD.由几何知识可知，导体棒切割磁感线的有效长度为L ＝2vt tan θ2，回路的总电阻R 总＝1sin θ2＋1LR ，感应电动势E ＝BLv ，则回路中的电流I ＝Bv R 1sin θ2＋1，回路消耗的电功率P ＝EI ＝2B 2v 3tan θ2R 1sin θ2＋1t ，故选项A 、D 正确，选项B 、C 错误． 10．如图所示，一金属棒AC 在匀强磁场中绕平行于磁感应强度方向的轴(过O 点)匀速转动，OA ＝2OC ＝2L ，磁感应强度大小为B 、方向垂直纸面向里，金属棒转动的角速度为 ω、电阻为r ，内、外两金属圆环分别与C 、A良好接触并各引出一接线柱与外电阻R 相接(没画出)，两金属环圆心皆为O且电阻均不计，则( )A ．金属棒中有从A 到C 的感应电流B ．外电阻R 中的电流为I ＝3B ωL 22(R ＋r )C ．当r ＝R 时，外电阻消耗功率最小D ．金属棒AC 间电压为3B ωL 2R 2(R ＋r )解析：选BD.由右手定则可知金属棒相当于电源且A 是电源的正极，即金属棒中有从C到A 的感应电流，A 错；金属棒转动产生的感应电动势为E ＝12B ω(2L )2－12B ωL 2＝3B ωL 22，即回路中电流为I ＝3B ωL 22(R ＋r )，B 对；由电源输出功率特点知，当内、外电阻相等时，外电路消耗功率最大，C 错；U AC ＝IR ＝3B ωL 2R 2(R ＋r )，D 对． 三、非选择题11．如图所示，边长L ＝0.20 m 的正方形导体框ABCD 由粗细均匀的同种材料制成，正方形导线框每边的电阻R 0＝1.0 Ω，金属棒MN 与正方形导线框的对角线长度恰好相等，金属棒MN 的电阻r ＝0.20 Ω.导线框放置在匀强磁场中，磁场的磁感应强度B ＝0.50 T ，方向垂直导线框所在平面向里．金属棒MN 与导线框接触良好，且与导线框对角线BD 垂直放置在导线框上，金属棒的中点始终在BD 连线上．若金属棒以v ＝4.0 m/s 的速度向右匀速运动，当金属棒运动至AC 的位置时，求：(计算结果保留两位有效数字)(1)金属棒产生的电动势大小；(2)金属棒MN 上通过的电流大小和方向；(3)导线框消耗的电功率．解析：(1)金属棒产生的电动势大小为：E ＝2BLv ＝2×0.50×0.20×4.0 V ＝0.57 V.(2)金属棒运动到AC 位置时，导线框左、右两侧电阻并联，其并联电阻大小为R 并＝1.0。

电磁感应中的图象问题教学目标⑴会识图：认识图像，理解图像的物理意义；⑵会作图：依据物理现象、物理过程、物理规律作出图像，且能对图像进行变形或转换；⑶会用图：能用图像分析，用图像描述复杂的物理过程，用图像法来解决物理问题．例1 匀强磁场磁感应强度 B=0.2T ，磁场宽度 L=3m ， 一正方形金属框边长 ab=r=1m ， 每边电阻R=0.2Ω，金属框以v=10m/s 的速度匀速穿过磁场区，其平面始终保持与磁感线方向垂直，如图5-1，求：⑴画出金属框穿过磁场区的过程中，金属框内感应电流I 随时间t 的变化图线．（要求写出作图的依据）⑵画出ab 两端电压U ab 随时间t 的变化图线．（要求写出作图的依据）例2.如图所示,图中两条平行虚线之间存在匀强磁场,虚线间的距离为l,磁场方向垂直纸面向里.abcd 是位于纸面内的梯形线圈,ad 与bc 间的距离也为l.t=0时刻,bc 边与磁场区域边界重合（如图）.现令线圈以恒定的速度v 沿垂直于磁场区域边界的方向穿过磁场区域.取沿a →b →c →d →a 的感应电流为正,则在线圈穿越磁场区域的过程中,感应电流I 随时间t 变化的图线可能是 （ ）例3矩形导线框abcd 固定在匀强磁场中，磁感线的方向与导线框所在平面垂直，规定磁场的正方向垂直低面向里，磁感应强度B 随时间变化的规律如图所示.若规定顺时针方向为感应电流I 的正方向，图7中正确的是a db c LB图 6例4如图甲所示，由均匀电阻丝做成的正方形线框abcd 的电阻为R ，ab = bc = cd =da = l ．现将线框以与ab 垂直的速度v 匀速穿过一宽度为2l 、磁感应强度为B 的匀强磁场区域，整个过程中ab 、cd 两边始终保持与边界平行．令线框的cd 边刚与磁场左边界重合时t ＝0，电流沿abcda 流动的方向为正．（1）求此过程中线框产生的焦耳热．（2）在图乙中画出线框中感应电流随时间变化的图象．（3）在图丙中画出线框中a 、b 两点间电势差Uab 随时间t 变化的图象．例5．如图所示，竖直放置的螺线管与导线abcd 构成回路，导线所围区域内有一垂直纸面向里的匀强磁场，螺线管下方水平桌面上有一导体圆环，导线abcd 所围区域内磁场的磁感应强度按12-9图中哪一种图线随时间变化时，导体圆环将受到向上的磁场力？ ( )例6有一导体杆静止地放在轨道上，与两轨道垂直，杆及轨道的电阻皆可忽略不计，R=1.0 Ω；整个装置处于磁感应强度B=0.5 Ｔ的匀强磁场中，磁场方向垂直轨道面向下.现在一外力F 沿轨道方向拉杆，使之做匀加速运动，测得力F 与时间t 的关系如图9所示.求杆的质量m 和加速度a.2ll a v dc b 图甲u ab t图丙0 i t 图乙电磁感应中的图象问题1、如图，平行正对的两金属圆环A 、B ，在A 中通以图示的交流电时，下列说法中正确的是( )A ．在0——t 1的时间内，两环间有吸引力B ．在t 1时刻，两环间作用最大C ．在t2时刻，两环间作用为D ．在t2——t3的时间内，两环间有排斥力2.如图所示，矩形线框abcd 从某处自由下落h 的高度后，进入与线框平面垂直的区域足够大的匀强磁场，从bc 边刚进入磁场到ad 边也进入磁场的过程中，线框内的感应电流随时间变化的图象可能是( )3.A 是一边长为L 的方形线框，电阻为R 。

_____________________________________________________________ T p非凡物理_______________________1 AJFUTKAOiCUlKUcy MtYAiCS专题一：电磁感应图像问题电磁感应中经常涉及磁感应强度、磁通量、感应电动势、感应电流等随时间（或位移）变化的图像，解答的基本方法是：根据题述的电磁感应物理过程或磁通量（磁感应强度）的变化情况，运用法拉第电磁感应定律和楞次定律（或右手定则）判断出感应电动势和感应电流随时间或位移的变化情况得出图像。

高考关于电磁感应与图象的试题难度中等偏难，图象问题是高考热点。

【知识要点】电磁感应中常涉及磁感应强度B、磁通量①、感应电动势E和感应电流I等随时间变化的图线，即B-t图线、G-t图线、E-t图线和l-t图线。

对于切割产生的感应电动势和感应电流的情况，有时还常涉及感应电动势和感应电流I等随位移x变化的图线，即E-x图线和l-x图线等。

还有一些与电磁感应相结合涉及的其他量的图象，例如P-R、F-t和电流变化率—t等图象。

t 这些图像问题大体上可分为两类：由给定的电磁感应过程选出或画出正确的图像，或由给定的有关图像分析电磁感应过程，求解相应的物理量。

1、定性或定量地表示出所研究问题的函数关系；2、在图象中E、I、B等物理量的方向是通过正负值来反映；3、画图象时要注意横、纵坐标的单位长度定义或表达。

【方法技巧】电磁感应中的图像问题的分析，要抓住磁通量的变化是否均匀，从而推知感应电动势（电流）是否大小恒定，用楞次定律或右手定则判断出感应电动势（感应电流）的方向，从而确定其正负，以及在坐标中范围。

分析回路中的感应电动势或感应电流的大小，要利用法拉第电磁感应定律来分析，有些图像还需要画出等效电路图来辅助分析。

不管是哪种类型的图像，都要注意图像与解析式（物理规律）和物理过程的对应关系，都要用图线的斜率、截距的物理意义去分析问题。

电磁感应中的图像问题一、基础知识1.图像类型(1)时变图像，如B-T图像、φ-T图像、E-T图像和I-T图像。

(2)随位移*变化的图像，如E-*图像和I-*图像。

2.问题的类型(1)通过给定的电磁感应过程判断或画出正确的图像。

(2)从给定的相关图像中分析电磁感应过程，求解相应的物理量。

(3)用给定的图像判断或画出新的图像。

明白；理解1.问题类型的特征通常，图像问题可以分为三类:(1)通过给定的电磁感应过程选择或绘制正确的图像；(2)从给定的相关图像中分析电磁感应过程，求解相应的物理量；(3)根据图像定量计算。

2.解决问题的关键找出初始条件，正负方向的对应关系，变化范围，所研究物理量的函数表达式，磁场进出的转折点，是解决问题的关键。

3.解决图像问题的一般步骤。

(1)识别图像的类型，即B-T图像或φ-T图像，或E-T图像，I-T图像等。

(2)分析电磁感应的具体过程；(3)用右手定则或楞次定律确定方向对应；(4)结合法拉第电磁感应定律、欧姆定律、牛顿运动定律等。

写出函数关系；(5)根据函数关系，进行数学分析，如分析斜率和截距的变化。

(6)画出或判断一个形象。

4、对形象的理解，应注意以下几个方面(1)明确图像所描述的物理意义；(2)各种“+”、“-”的含义一定要说清楚；(3)斜率的含义必须明确；(4)必须建立图像与电磁感应过程的对应关系；(5)注意三种相似关系及其各自的物理意义:v ~δv ~，B ~δB ~，φ~δφ~、、、分别反映V、B、φ的变化速度。

5.电磁感应中图像选择题的两种常见解法(1)排除法:定性分析电磁感应过程中物理量的变化趋势(增大或减小)、变化速度(均匀变化或非均匀变化)，特别是物理量的正负，排除错误选项。

(2)函数法:根据题目给出的条件，定量写出两个物理量之间的函数关系，然后通过函数关系对图像进行分析判断。

这不一定是最简单的方法，但却是最有效的方法。

第二，练习1.如图，两个相邻的有界均匀磁场区域方向相反且垂直于纸面，磁感应强度为b .以磁场区域的左边界为Y轴建立坐标系，磁场区域在Y轴方向足够长，并且*轴方向的宽度为a .矩形引线框架ABCD的CD边与Y轴重合，ad边的长度为a .线框从图中所示的位置以匀速水平向右通过两个磁场区域，线框的平面始终垂直于磁场。
