电磁感应中的电路和图像问题

微专题7 电磁感应中的电路和图像问题A组基础过关1.(2024河北唐山检测)如图甲所示,矩形导线框abcd固定在改变的磁场中,产生了如图乙所示的电流(电流方向abcda为正方向)。

若规定垂直纸面对里的方向为磁场正方向,能够产生如图乙所示电流的磁场为( )答案 D 由题图乙可知,0~t1内,线圈中的电流的大小与方向都不变,依据法拉第电磁感应定律可知,线圈中的磁通量的改变率相同,故0~t1内磁感应强度与时间的关系是线性的,A、B错误;又由于0~t1时间内电流的方向为正,即沿abcda方向,由安培定则知,电路中感应电流的磁场方向向里,由楞次定律知0~t1内原磁场向里减小或向外增大,因此D正确,C错误。

2.(2024江西南昌模拟)如图所示,虚线框内存在匀称改变的匀强磁场,三个电阻R1、R2、R3的阻值之比为1∶2∶3,导线的电阻不计。

当S1、S2闭合,S3断开时,闭合回路中感应电流为I;当S2、S3闭合,S1断开时,闭合回路中感应电流为5I;当S1、S3闭合,S2断开时,闭合回路中感应电流为( )A.0B.4IC.6ID.7I答案 D 因为R1∶R2∶R3=1∶2∶3,可以设R1=R,R2=2R,R3=3R。

由电路图可知,当S1、S2闭合,S3断开时,电阻R1与R2组成闭合回路,设此时感应电动势是E1,由欧姆定律可得E1=3IR。

当S2、S3闭合,S1断开时,电阻R 2与R 3组成闭合回路,设感应电动势为E 2,由欧姆定律可得E 2=5I×5R=25IR;当S 1、S 3闭合,S 2断开时,电阻R 1与R 3组成闭合回路,此时感应电动势E=E 1+E 2=28IR,则感应电流为I'=E 4E =28EE 4E=7I,故选项D 正确。

3.如图所示,一个腰长为2L 的等腰直角三角形ABC 区域内,有垂直纸面对里的匀强磁场,其左侧有一个用金属丝制成的边长为L 的正方形线框abcd,线框以水平速度v 匀速通过整个匀强磁场区域,设电流沿逆时针方向为正。

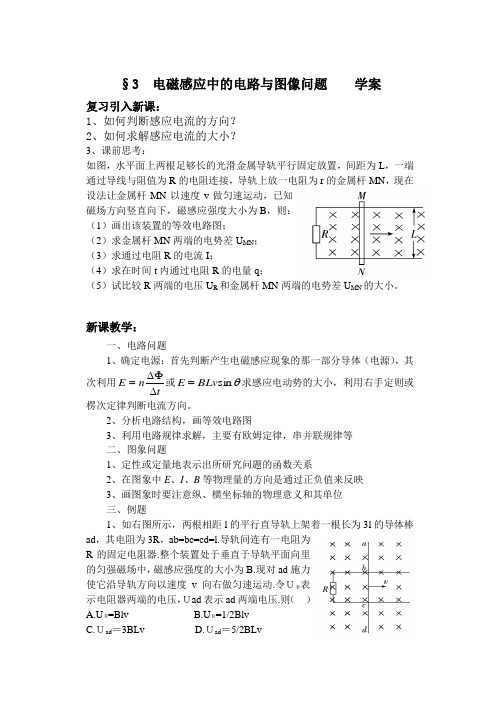

§3 电磁感应中的电路与图像问题 学案 复习引入新课：1、如何判断感应电流的方向？2、如何求解感应电流的大小？3、课前思考：如图，水平面上两根足够长的光滑金属导轨平行固定放置，间距为L ，一端通过导线与阻值为R 的电阻连接，导轨上放一电阻为r 的金属杆MN ，现在设法让金属杆MN 以速度v 做匀速运动，已知磁场方向竖直向下，磁感应强度大小为B ，则：（1）画出该装置的等效电路图；（2）求金属杆MN 两端的电势差U MN ；（3）求通过电阻R 的电流I ；（4）求在时间t 内通过电阻R 的电量q ；（5）试比较R 两端的电压U R 和金属杆MN 两端的电势差U MN 的大小。

新课教学：一、电路问题1、确定电源：首先判断产生电磁感应现象的那一部分导体（电源），其次利用tn E ∆∆Φ=或θsin BLv E =求感应电动势的大小，利用右手定则或楞次定律判断电流方向。

2、分析电路结构，画等效电路图3、利用电路规律求解，主要有欧姆定律，串并联规律等二、图象问题1、定性或定量地表示出所研究问题的函数关系2、在图象中E 、I 、B 等物理量的方向是通过正负值来反映3、画图象时要注意纵、横坐标轴的物理意义和其单位三、例题1、如右图所示，两根相距l 的平行直导轨上架着一根长为3l 的导体棒ad ，其电阻为3R ，ab=bc=cd=l.导轨间连有一电阻为R 的固定电阻器.整个装置处于垂直于导轨平面向里的匀强磁场中，磁感应强度的大小为B.现对ad 施力使它沿导轨方向以速度v 向右做匀速运动.令ＵＲ表示电阻器两端的电压，Ｕad 表示ad 两端电压.则（ ）A.U Ｒ=BlvB.U Ｒ=1/2BlvC.Ｕad ＝3BLvD.Ｕad ＝5/2BLv2、匀强磁场磁感应强度 B=0.2 T ，磁场宽度L=3rn ，一正方形金属框边长ab=l =1m ，每边电阻r=0.2Ω，金属框以v =10m/s 的速度匀速穿过磁场区，其平面始终保持与磁感线方向垂直，如图所示，求：（1）画出金属框穿过磁场区的过程中，金属框内感应电流的I-t 图线（2）画出ab 两端电压的U-t 图线（3）如果仅把磁场宽度改为L=1rn ，其他条件不变，回答（1）（2）（4）如果仅把磁场宽度改为L=0.5rn ，其他条件不变，回答（1）（2）3、如右图所示，磁感应强度为Ｂ的匀强磁场仅存在于边长为2L 的正方形abcd 中，在这个正方形的同一平面内，有一电阻为R 0，边长为Ｌ的正方形线圈ABCD ，以速度v 匀速地通过磁场，从BC 边进入磁场开始计时，试通过列表回答下列问题，并用图象表示出来.（1）穿过线圈的磁通量Φ随时间t如何变化？（2）线圈中的电流强度Ｉ随时间t 如何变化？（3）线圈所受安培力Ｆ随时间t 如何变化？（4）电流通过线圈产生的热能Ｑ随时间t 如何变化？时间课后思考题：外力拉的作用下。

(1)电磁感应的图像；(2)电磁感应与电路问题。

例1．(2019·全国卷I·20)空间存在一方向与纸面垂直、大小随时间变化的匀强磁场，其边界如图(a)中虚线MN 所示。

一硬质细导线的电阻率为ρ、横截面积为S ，将该导线做成半径为r 的圆环固定在纸面内，圆心O 在MN 上。

t ＝0时磁感应强度的方向如图(a)所示；磁感应强度B 随时间t 的变化关系如图(b)所示。

则在t ＝0到t ＝t 1的时间间隔内( )A ．圆环所受安培力的方向始终不变B ．圆环中的感应电流始终沿顺时针方向C ．圆环中的感应电流大小为B 0rS4t 0ρD ．圆环中的感应电动势大小为B 0πr 24t 0【答案】BC【解析】第一过程从①移动②的过程中，左边导体棒切割产生的电流方向是顺时针，右边切割磁感线产生的根据楞次定律可知在0～t 0时间内，磁感应强度减小，感应电流的方向为顺时针，圆环所受安培力水平向左，在t 0～t 1时间内，磁感应强度反向增大，感应电流的方向为顺时针，圆环所受安培力水平向右，所以选项A 错误，B 正确；根据法拉第电磁感应定律得E ＝ΔΦΔt ＝12πr 2·B 0t 0＝B 0πr 22t 0，根据电阻定律可得R ＝ρ2πr S ，根据欧姆定律可得I ＝E R ＝B 0rS4t 0ρ，所以选项C 正确，D错误。

小题必练24：电磁感应中的图象与电路问题例2．(2020·山东卷·12)如图所示，平面直角坐标系的第一和第二像限分别存在磁感应强度大小相等、方向相反且垂直于坐标平面的匀强磁场，图中虚线方格为等大正方形。

一位于Oxy 平面内的刚性导体框abcde 在外力作用下以恒定速度沿y 轴正方向运动（不发生转动）。

从图示位置开始计时，4 s 末bc 边刚好进入磁场。

在此过程中，导体框内感应电流的大小为I ， ab 边所受安培力的大小为F ab ，二者与时间t 的关系图像，可能正确的是( )【答案】BC【解析】因为4 s 末bc 边刚好进入磁场，可知线框的速度每秒运动一个方格，故在0～1 s 内只有ae 边切割磁场，设方格边长为L ，根据E 1＝2BLv ，11E I R=，可知电流恒定；2 s 末时线框在第二像限长度最长，此时有E 2＝3BLv ，22E I R=，可知I 2＝32I 1，2～4 s 线框有一部分进入第一像限，电流减小，在4s 末同理可得I 3＝12I 1，综上分析可知A 错误，B 正确；根据F ab ＝BIL ab ，可知在0～1 s 内ab 边所受的安培力线性增加；1 s 末安培力为F ab ＝BI 1L ，在2 s 末可得安培力为F ab ′＝B ×32I 1×2L ，所以有F ab ′＝3F ab ；由图像可知C 正确，D 错误。

高考物理总复习电磁感应题型归纳一、电磁感应中的电路及图像问题类型一、根据B t -图像的规律，选择E t -图像、I t -图像电磁感应中线圈面积不变、磁感应强度均匀变化，产生的感应电动势为S B E n n nSk t t φ∆∆===∆∆，磁感应强度的变化率B k t∆=∆是定值，感应电动势是定值， 感应电流E I R r=+就是一个定值，在I t -图像上就是水平直线。

例1、矩形导线框abcd 固定在匀强磁场中，磁感线的方向与导线框所在平面垂直，规定磁场的正方向垂直纸面向里，磁感应强度B 随时间变化的规律如图所示。

若规定顺时针方向为感应电流I 的正方向，下列各图中正确的是（ ）【思路点拨】磁感应强度的变化率为定值，感应电动势电流即为定值。

应用楞次定律“增反减同”逐段判断电流的方向，同一个斜率电流方向、大小均相同。

【答案】D 【解析】根据法拉第电磁感应定律，S B E nn t t φ∆∆==∆∆，导线框面积不变，B t∆∆为一定值，感应电动势也为定值，感应电流也为定值，所以A 错误。

0-1s 磁感应强度随时间增大，根据楞次定律，感应电流的方向为逆时针，为负，C 错误。

1-3s 斜率相同即B t ∆∆相同为负，与第一段的B t∆∆大小相等，感应电动势、感应电流大小相等，方向相反，为顺时针方向，为正，所以B 错误，D 正确。

【总结升华】斜率是一个定值，要灵活应用法拉第电磁感应定律（这里定性分析）。

1-3s 可以分段分析判断感应电流的方向，速度太慢，这里充分应用1-2s 和2-3s 是同一个斜率, 感应电动势、感应电流大小相等方向相同，概念清晰，解题速度快。

类型二 选择E t -图像、U t -图像、I t -图像或E －x 图像、U －x 图像和I －x 图像例2、如图所示，一个菱形的导体线框沿着自己的对角线匀速运动，穿过具有一定宽度的匀强磁场区域，已知对角线AC 的长度为磁场宽度的两倍且与磁场边界垂直．下面对于线框中感应电流随时间变化的图象(电流以ABCD 顺序流向为正方向，从C 点进入磁场开始计时)正确的是 ( )【思路点拨】先根据楞次定律判断感应电流的方向，再结合切割产生的感应电动势公式判断感应电动势的变化，从而结合闭合电路欧姆定律判断感应电流的变化．解决本题的关键掌握楞次定律判断感应电流的方向，以及知道在切割产生的感应电动势公式E=BLv中，L为有效长度．【答案】B【解析】线圈在进磁场的过程中，根据楞次定律可知，感应电流的方向为ABCD方向，即为正值，在出磁场的过程中，根据楞次定律知，感应电流的方向为ADCBA，即为负值．在线圈进入磁场的前一半的过程中，切割的有效长度均匀增大，感应电动势均匀增大，则感应电流均匀增大，在线圈进入磁场的后一半过程中，切割的有效长度均匀减小，感应电动势均匀减小，则感应电流均匀减小；在线圈出磁场的前一半的过程中，切割的有效长度均匀增大，感应电流均匀增大，在线圈出磁场的后一半的过程中，切割的有效长度均匀减小，感应电流均匀减小．故B正确，A、C、D错误．故选：B．【变式】一正方形闭合导线框abcd ，边长L=0.1m ，各边电阻为1Ω，bc 边位于x 轴上，在x 轴原点O 右方有宽L=0.1m 、磁感应强度为1T 、方向垂直纸面向里的匀强磁场区域，如图所示，当线框以恒定速度4m/s 沿x 轴正方向穿越磁场区域过程中，下面4个图可正确表示线框进入到穿出磁场过程中，ab 边两端电势差ab U 随位置变化情况的是（ ）【答案】B 【解析】由题知ab 边进入磁场做切割磁感线运动时，据闭合电路知识，3330.344ab BLv U I R R BLv V R =⋅=⋅==，且a 点电势高于b 点电势，同理ab 边出磁场后cd 边进入磁场做切割磁感线运动，10.14ab U BLv V ==，a 点电势高于b 点电势，故B正确，A 、C 、D 错误。

第二章电磁感应习题课:电磁感应中的电路和图像问题课后篇素养形成必备知识基础练1.用均匀导线做成的正方形线框边长为0.2 m,正方形的一半放在垂直于纸面向里的匀强磁场中,如图所示,当磁场以10 T/s的变化率增强时,线框中a、b两点间的电势差是()A.U ab=0.1 VB.U ab=-0.1 VC.U ab=0.2 VD.U ab=-0.2 V,从而有感应电流产生。

把左半部分线框看成电源,其电动势为E,内阻为r2,画出等效电路图如图所示,则a、b两点间的电势差即为电源的路端电压,设l是边长,且依题意知ΔBΔt =10 T/s。

由E=ΔΦΔt得E=ΔBSΔt=ΔBΔt·l22=10×0.222V=0.2 V,所以U=IR=E r2+r2·r2=0.1 V,由于a点电势低于b点电势,故U ab=-0.1 V,即B选项正确。

2.如图所示,导体轨道OPQS固定,其中PQS是半圆弧,Q为半圆弧的中点,O为圆心。

轨道的电阻忽略不计,OM是有一定电阻、可绕O转动的金属杆,M端位于PQS上,OM与轨道接触良好。

空间存在与半圆所在平面垂直的匀强磁场,磁感应强度的大小为B,现使OM从OQ位置以恒定的角速度逆时针转到OS位置并固定(过程Ⅰ);再使磁感应强度的大小以一定的变化率从B增加到B'(过程Ⅱ)。

在过程Ⅰ、Ⅱ中,流过OM的电荷量相等,则B'B等于()A.54B.32C.74D.2q=ΔΦR 得,q1=B·14πr2R=πBr24R,q2=(B'-B)πr 22R,因为q1=q2,故B'=32B,故B正确。

3.如图所示,垂直纸面向里的匀强磁场的区域宽度为2a,磁感应强度的大小为B。

一边长为a、电阻为4R的正方形均匀导线框ABCD从图示位置开始沿水平向右方向以速度v匀速穿过磁场区域,图中线框A、B两端电压U AB与线框移动距离x的关系图像正确的是(),注意U AB是路端电压,大小应该是电动势的四分之三,此时E=Bav,所以U AB=3Bav4;完全进入磁场后,没有感应电流,但有感应电动势,大小为Bav,穿出磁场时,电压大小应该是感应电动势的四分之一,U AB=Bav4,方向始终相同,即φA>φB。

二轮复习 电磁感应中的电路和图象问题目标：1. 掌握电磁感应中的电路问题2. 掌握电磁感应中的图象问题 题型：热点题型一 电磁感应中的电路问题 例1、【2017·江苏卷】（15分）如图所示，两条相距d 的平行金属导轨位于同一水平面内，其右端接一阻值为R 的电阻．质量为m 的金属杆静置在导轨上，其左侧的矩形匀强磁场区域MNPQ 的磁感应强度大小为B 、方向竖直向下．当该磁场区域以速度v 0匀速地向右扫过金属杆后，金属杆的速度变为v ．导轨和金属杆的电阻不计，导轨光滑且足够长，杆在运动过程中始终与导轨垂直且两端与导轨保持良好接触．求：（1）MN 刚扫过金属杆时，杆中感应电流的大小l ； （2）MN 刚扫过金属杆时，杆的加速度大小a ； （3）PQ 刚要离开金属杆时，感应电流的功率P ．【答案】（1）0Bdv I R=；（2）220B d v a mR=；（3）【变式探究】(多选)如图所示，边长为L 、不可形变的正方形导线框内有半径为r 的圆形磁场区域，其磁感应强度B 随时间t 的变化关系为B ＝kt(常量k>0)．回路中滑动变阻器R 的最大阻值为R 0，滑动片P 位于滑动变阻器中央，定值电阻R 1＝R 0、R 2＝R 02.闭合开关S ，电压表的示数为U ，不考虑虚线MN 右侧导体的感应电动势，则( )A ．R 2两端的电压为U7B ．电容器的a 极板带正电C ．滑动变阻器R 的热功率为电阻R 2的5倍D ．正方形导线框中的感应电动势为kL 2【答案】AC 【提分秘籍】1.对电源的理解：电源是将其他形式的能转化为电能的装置．在电磁感应现象里，通过导体切割磁感线和线圈磁通量的变化而使其他形式的能转化为电能．2．对电路的理解：内电路是切割磁感线的导体或磁通量发生变化的线圈，外电路由电阻、电容等电学元件组成．3．问题分类(1)确定等效电源的正负极、感应电流的方向、电势高低、电容器极板带电性质等问题． (2)根据闭合电路求解电路中的总电阻、路端电压、电功率等问题．(3)根据电磁感应中的平均感应电动势求解电路中通过的电荷量：E ＝n ΔΦΔt ，I ＝E R 总，q ＝I Δt ＝nΔΦR 总.4．解决电磁感应中的电路问题的基本步骤(1)用法拉第电磁感应定律和楞次定律或右手定则确定感应电动势的大小和方向及感应电流方向． (2)根据“等效电源”和电路中其他各元件的连接方式画出等效电路．(3)根据E ＝BLv 或E ＝n ΔΦΔt 结合闭合电路欧姆定律、串并联电路知识和电功率、焦耳定律等关系式联立求解．【举一反三】如图所示，在光滑水平桌面上有一边长为L 、电阻为R 的正方形导线框；在导线框右侧有一宽度为d(d>L)的条形匀强磁场区域，磁场的边界与导线框的一边平行，磁场方向竖直向下．导线框以某一初速度向右运动．t ＝0时导线框的右边恰与磁场的左边界重合，随后导线框进入并通过磁场区域．下列v －t 图象中，可能正确描述上述过程的是( )【答案】D热点题型三 图象的转换例3．将一段导线绕成图甲所示的闭合回路，并固定在水平面(纸面)内．回路的ab 边置于垂直纸面向里的匀强磁场Ⅰ中．回路的圆环区域内有垂直纸面的磁场Ⅱ，以向里为磁场Ⅱ的正方向，其磁感应强度B 随时间t 变化的图象如图乙所示．用F 表示ab 边受到的安培力，以水平向右为F 的正方向，能正确反映F 随时间t 变化的图象是( )【解析】根据B －t 图象可知，在0～T2时间内，B －t 图线的斜率为负且为定值，根据法拉第电磁感应定律E ＝n ΔBΔt S 可知，该段时间圆环区域内感应电动势和感应电流是恒定的，由楞次定律可知，ab 中电流方向为b→a ，再由左手定则可判断ab 边受到向左的安培力，且0～T2时间内安培力恒定不变，方向与规定的正方向相反；在T2～T 时间内，B －t 图线的斜率为正且为定值，故ab 边所受安培力仍恒定不变，但方向与规定的正方向相同，综上可知，B 正确．【答案】B 【提分秘籍】1．由一种电磁感应的图象分析求解出对应的另一种电磁感应图象的问题． 2．解题关键：(1)要明确已知图象表示的物理规律和物理过程．(2)根据所求的图象和已知图象的联系，对另一图象作出正确的判断进行图象间的转换． 【举一反三】如图甲所示，在周期性变化的匀强磁场区域内有一垂直于磁场、半径为r ＝1 m 、电阻为R ＝3.14 Ω的单匝金属圆线圈，若规定逆时针方向为电流的正方向，当磁场按图乙所示的规律变化时，线圈中产生的感应电流与时间的关系图像正确的是( )【答案】B1. （2018年全国II卷）如图，在同一平面内有两根平行长导轨，导轨间存在依次相邻的矩形匀强磁场区域，区域宽度均为l,左匀速运动，线框中感应电流i随时间t变化的正确图线可能是（）A.B.C.D.【答案】D【解析】找到线框在移动过程中谁切割磁感线，并根据右手定则判断电流的方向，从而判断整个回路中总电流的方向。

2020年高考物理一轮复习限时训练专题33电磁感应中的电路和图像问题(限时：45min)一、选择题（本大题共14小题）1．(2019·杭州调研)在竖直向上的匀强磁场中，水平放置一个不变形的单匝金属圆线圈，规定线圈中感应电流的正方向如图甲所示，当磁场的磁感应强度B随时间t按图乙所示变化时，下列选项中能正确表示线圈中感应电动势E变化的是()【答案】A【解析】根据楞次定律得，0～1 s内，感应电流为正方向；1～3 s内，无感应电流；3～5 s内，感应电流为负方向；再由法拉第电磁感应定律得：0～1 s内的感应电动势为3～5 s内的二倍，故A正确。

2．(多选)一环形线圈放在匀强磁场中，设第1 s内磁感线垂直线圈平面向里，如图甲所示。

若磁感应强度B 随时间t变化的关系如图乙所示，那么下列选项正确的是()A．第1 s内线圈中感应电流的大小逐渐增加B．第2 s内线圈中感应电流的大小恒定C．第3 s内线圈中感应电流的方向为顺时针方向D．第4 s内线圈中感应电流的方向为逆时针方向【答案】BD【解析】由题给图像分析可知，磁场在每1 s内为均匀变化，斜率恒定，线圈中产生的感应电流大小恒定，因此A错误，B正确；由楞次定律可判断出第3 s、第4 s内线圈中感应电流的方向均为逆时针方向，C错误，D正确。

3．(多选)如图所示，导体棒沿两平行导轨从图中位置以速度v 向右匀速通过一正方形abcd 磁场区域。

ac 垂直于导轨且平行于导体棒，ac 右侧磁场的磁感应强度是左侧磁场的2倍且方向相反，导轨和导体棒的电阻均不计。

下列关于导体棒中感应电流和所受安培力随时间变化的图像正确的是(规定电流由M 经R 到N 为正方向，安培力向左为正方向)( )【答案】AC 【解析】设ac 左侧磁感应强度大小为B ，导轨间距为L ，导体棒在左半区域时，根据右手定则，通过导体棒的电流方向向上，电流由M 经R 到N 为正值，大小为I ＝B ·2vt ·v R ＝2Bv 2t R，根据左手定则，导体棒所受安培力向左，大小为F ＝BI ·2vt ＝4B 2v 3t 2R；同理可得导体棒在右半区域时，电流为负值，大小为I ＝2(22)B L vt v R⋅-⋅＝4BLv －4Bv 2t R ，安培力向左，大小为F ＝2BI ·(2L －2vt )＝2216()B L vt v R -；根据数学知识，A 、C 正确，B 、D 错误。
