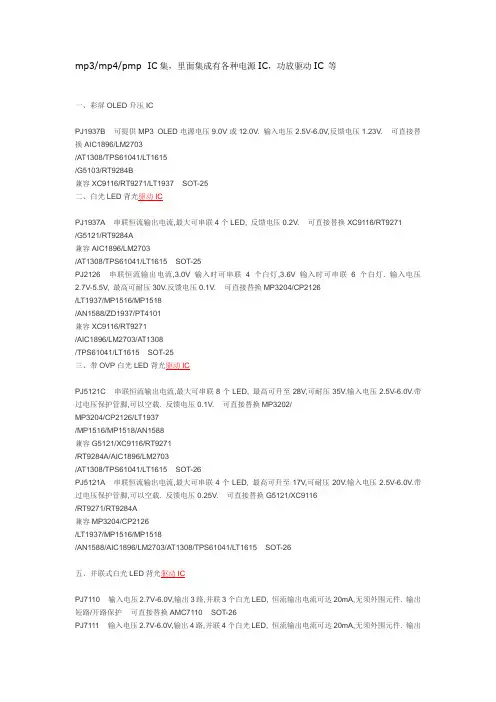

电源IC介绍

电源IC介绍

mp3/mp4/pmp IC集，里面集成有各种电源IC，功放驱动IC 等一、彩屏OLED升压ICPJ1937B 可提供MP3 OLED电源电压9.0V或12.0V. 输入电压2.5V-6.0V,反馈电压1.23V. 可直接替换AIC1896/LM2703/AT1308/TPS61041/LT1615/G5103/RT9284B兼容XC9116/RT9271/LT1937 SOT-25二、白光LED背光驱动ICPJ1937A串联恒流输出电流,最大可串联4个LED, 反馈电压0.2V. 可直接替换XC9116/RT9271/G5121/RT9284A兼容AIC1896/LM2703/AT1308/TPS61041/LT1615 SOT-25PJ2126 串联恒流输出电流,3.0V输入时可串联4个白灯,3.6V输入时可串联6个白灯. 输入电压2.7V-5.5V, 最高可耐压30V.反馈电压0.1V. 可直接替换MP3204/CP2126/LT1937/MP1516/MP1518/AN1588/ZD1937/PT4101兼容XC9116/RT9271/AIC1896/LM2703/A T1308/TPS61041/LT1615 SOT-25三、带OVP白光LED背光驱动ICPJ5121C 串联恒流输出电流,最大可串联8个LED, 最高可升至28V,可耐压35V.输入电压2.5V-6.0V.带过电压保护管脚,可以空载. 反馈电压0.1V. 可直接替换MP3202/MP3204/CP2126/LT1937/MP1516/MP1518/AN1588兼容G5121/XC9116/RT9271/RT9284A/AIC1896/LM2703/AT1308/TPS61041/LT1615 SOT-26PJ5121A串联恒流输出电流,最大可串联4个LED, 最高可升至17V,可耐压20V.输入电压2.5V-6.0V.带过电压保护管脚,可以空载. 反馈电压0.25V. 可直接替换G5121/XC9116/RT9271/RT9284A兼容MP3204/CP2126/LT1937/MP1516/MP1518/AN1588/AIC1896/LM2703/A T1308/TPS61041/LT1615 SOT-26五、并联式白光LED背光驱动ICPJ7110 输入电压2.7V-6.0V,输出3路,并联3个白光LED, 恒流输出电流可达20mA,无须外围元件. 输出短路/开路保护可直接替换AMC7110 SOT-26PJ7111 输入电压2.7V-6.0V,输出4路,并联4个白光LED, 恒流输出电流可达20mA,无须外围元件. 输出短路/开路保护可直接替换AMC7111 MSOP8PJ3200 输入电压2.7V-4.5V,输出电压为5V,驱动电流最大可达100mA.并联恒流输出,最大可并联5个LED. 可直接替换LTC3200/AA T3110/RT9361/AIC1848 SOT-26PJ9362 输入电压2.7V-5.5V,驱动电流最大可达120mA.并联恒流输出,最大可并联4个LED. 可直接替换RT9362 QFN16（3X3）PJ60230 输入电压2.7V-5.5V,驱动电流最大可达120mA.并联恒流输出,最大可并联4个LED. 可直接替换TPS60230 QFN16（3X3）PJ3114 输入电压2.7V-5.5V,驱动电流最大可达120mA.并联恒流输出,最大可并联6个LED. 可直接替换AA T3114 QFN16五、全系列LDO电压稳压ICXC6206 series 输出电压从 1.5V至 5.0V(每隔0.1V都有一型号),输出电流最大至250mA. SOT23XC6206P152MR 输出电压1.5V,输出电流最大至250mA. SOT23XC6206P302MR 输出电压3.0V,输出电流最大至250mA. SOT23XC6206P332MR 输出电压3.3V,输出电流最大至250mA. SOT23六、全系列LDO电压稳压ICPJ6206 series 输出电压从1.5V至5.0V(每隔0.1V都有一型号),输出电流最大至250mA. 兼容Torex XC6206/RT9166 /RT9169 series SOT23/SOT89/TO92PJ6206P153XX 输出电压 1.5V,输出电流最大至250mA. 兼容Torex XC6206P152XX SOT23/SOT89/TO92PJ6206P202XX 输出电压 2.0V,输出电流最大至250mA. 兼容Torex XC6206P202XX SOT23/SOT89/TO92PJ6206P302XX 输出电压 3.0V,输出电流最大至250mA. 兼容Torex XC6206P302XX SOT23/SOT89/TO92PJ6206P332XX 输出电压 3.3V,输出电流最大至250mA. 兼容Torex XC6206P332XX SOT23/SOT89/TO92七、带使能端LDO电压稳压ICXC6204B series 输出电压从1.5V至6.0V(每隔0.05V都有一型号),输出电流最大至150mA. 兼容XC6219B/RT9167/RT9193 series SOT25XC6204B332MR 输出电压3.3V,输出电流最大至150mA. 兼容Torex XC6219B332XX SOT25 XC6204B302MR 输出电压3.0V,输出电流最大至150mA. 兼容Torex XC6219B302XX SOT25 XC6204B282MR 输出电压2.8V,输出电流最大至150mA. 兼容Torex XC6219B282XX SOT25 XC6204B272MR 输出电压2.7V,输出电流最大至150mA. 兼容Torex XC6219B272XX SOT25 XC6204B252MR 输出电压2.5V,输出电流最大至150mA. 兼容Torex XC6219B252XX SOT25 XC6204B182MR 输出电压1.8V,输出电流最大至150mA. 兼容Torex XC6219B182XX SOT25 八、全系列带使能端LDO电压稳压ICPJ6204B series 输出电压从1.2V至5.0V(每隔0.1V都有一型号),输出电流最大至400mA. 兼容Torex XC6204B/XC6219B/RT9167/RT9193 series SOT25/SC70-5PJ6204B182MR/UR 输出电压 1.8V,输出电流最大至400mA. 兼容TorexXC6204B182XX SOT25/SC70-5PJ6204B252MR/UR 输出电压 2.5V,输出电流最大至400mA. 兼容Torex XC6204B252XX SOT25/SC70-5PJ6204B282MR/UR 输出电压 2.8V,输出电流最大至400mA. 兼容Torex XC6204B282XX SOT25/SC70-5PJ6204B302MR/UR 输出电压 3.0V,输出电流最大至400mA. 兼容Torex XC6204B302XX SOT25/SC70-5PJ6204B332MR/UR 输出电压 3.3V,输出电流最大至400mA. 兼容Torex XC6204B332XX SOT25/SC70-5八、音频放大ICPJ4890 1.25W音频放大IC 兼容LM4890/LM4889/LM4990 MSOP8/SMD9PJ4871S/P 1.5W关断模式音频放大IC 兼容LM4871 SOP8/DIP8九、单节锂电线性充电ICPJ4054MR 单节锂电线性，电IC,可编程充电电流最大可达800mA,.可直接通过USB接口对单节锂电线性充电,预置4.2V充电电压,内置场效应管. 兼容LTC4054 SOT25PJ4015M 单节锂电线性充电IC,可编程充电电流最大可达150mA,.可直接通过USB接口对单节锂电线性充电,预置4.2V充电电压,内置场效应管. MSOP8PJ4050S 单节锂电线性充电IC,可编程充电电流最大可达500mA,.可直接通过USB接口对单节锂电线性充电,预置4.2V充电电压,内置场效应管. SOP8PJ4100 单节锂电线性充电IC,可编程充电电流最大可达1A,.可直接通过USB接口对单节锂电线性充电,预置4.2V充电电压,内置场效应管. DFN10十、DC/DC降压变换ICPJ3406NFB 输入电压 2.5V-5.5V,输出电压可调,输出电流最大至700mA. 直接替换LT3406/A T1366/APS1006兼容XC9216/TPS6220X SOT25PJ3406N15 输入电压 2.5V-5.5V,输出电压 1.5V,输出电流最大至700mA. 直接替换LT3406/A T1366/APS1006兼容XC9216/TPS62201 SOT25PJ3406N18 输入电压 2.5V-5.5V,输出电压 1.8V,输出电流最大至700mA. 直接替换LT3406/A T1366/APS1006兼容XC9216/TPS62202 SOT25PJ9216NFB 输入电压2.5V-5.5V,输出电压可调,输出电流最大至700mA. 直接替换XC9216/TPS62200兼容LT3406/A T1366 SOT25PJ9216N33 输入电压2.5V-5.5V,输出电压3.3V,输出电流最大至700mA. 直接替换XC9216/TPS62203兼容LT3406/A T1366 SOT25PJ9216N18 输入电压2.5V-5.5V,输出电压1.8V,输出电流最大至700mA. 直接替换XC9216/TPS62202兼容LT3406/A T1366 SOT25PJ9216N15 输入电压2.5V-5.5V,输出电压可调,输出电流最大至700mA. 直接替换XC9216/TPS62201兼容LT3406/A T1366 SOT25八、1A DC/DC降压变换ICPJ4105S 输入电压2.5V-18V,输出电压可调,输出电流在输入电压5V时可达600mA, 输入电压12V时可达1A, 输入电压15-18V时可达1.5A.反馈电压0.2V. SOP8PJ1102S 输入电压2.5V-18V,输出电压可调,输出电流在输入电压5V时可达600mA, 输入电压12V时可达1A, 输入电压15-18V时可达1.5A.反馈电压1.0V. SOP8十、双路LDO电压稳压ICPJ6411 series 双路输出电压,每路输出电压从1.5V至6.0V(每隔0.1V都有一型号),每路输出电流最大至300mA. 兼容XC6411 series SOT25PJ6411P1530MR 输出电压 1.5V+3.0V,输出电流最大至300mA. 兼容Torex XC6411P1530MR SOT25PJ3402 series 双路输出电压,每路输出电压从1.5V至6.0V(每隔0.1V都有一型号),每路输出电流最大至300mA. 兼容RCR3402 series SOT25PJ3402P1530MR 输出电压1.5V+3.0V,输出电流最大至300mA. 兼容RCR3402-13A SOT25 十、双路带使能端LDO电压稳压ICPJ6401 series 双路输出电压,每路输出电压从1.3V至6.0V(每隔0.05V都有一型号),每路输出电流最大至300mA,每路均带使能端控制. 兼容XC6401 series SOT26PJ6401P2528MR 输出电压 2.5V+2.8V,输出电流最大至300mA. 兼容Torex XC6401P2528MR SOT26PJ6401P1825MR 输出电压 1.8V+2.5V,输出电流最大至300mA. 兼容Torex XC6401P1825MR SOT26PJ6401P1828MR 输出电压 1.8V+2.8V,输出电流最大至300mA. 兼容Torex XC6401P1828MR SOT26PJ9182 series 双路输出电压,每路输出电压从1.3V至6.0V(每隔0.05V都有一型号),每路输出电流最大至300mA,每路均带使能端控制. 兼容RT9182 series SOT26PJ9182P2818MR 输出电压2.8V+1.8V,输出电流最大至300mA. 兼容RT9182-2818MR SOT26 PJ9182P3318MR 输出电压3.3V+1.8V,输出电流最大至300mA. 兼容RT9182-3318MR SOT26 PJ9182P2518MR 输出电压2.5V+1.8V,输出电流最大至300mA. 兼容RT9182-2518MR SOT26 PJ9182P3325MR 输出电压3.3V+2.5V,输出电流最大至300mA. 兼容RT9182-3325MR SOT26 PJ9182P2825MR 输出电压2.8V+2.5V,输出电流最大至300mA. 兼容RT9182-2825MR SOT26 十三、P/N沟道超高速开关场效应管PJ2301 P沟道超高速开关场效应管,低通态电阻,低压驱动,高效节能. 兼容XP152A/Si2301/Si2305/AO3401 SOT23PJ2302 N沟道超高速开关场效应管,低通态电阻,低压驱动,高效节能. 兼容XP151A/Si2302/Si2306/AO3400 SOT23PJ2305 P沟道超高速开关场效应管,低通态电阻,低压驱动,高效节能. 兼容XP152A/Si2301/Si2305/AO3401 SOT23十、全系列低电压检测IC(复位IC)PJ61C/N series 检测电压从1.1V至6.0V(每隔0.1V都有一型号),分CMOS和N-Channel输出兼容Torex XC61FC/N、RT9808/RT9809 series SOT23/SOT89/TO92PJ61C212XX 检测电压2.1V,CMOS输出. 兼容Torex XC61FC2112XX SOT23/SOT89/TO92 PJ61C252XX 检测电压2.5V,CMOS输出. 兼容Torex XC61FC2512XX SOT23/SOT89/TO92PJ61C272XX 检测电压2.7V,CMOS输出. 兼容Torex XC61FC2712XX SOT23/SOT89/TO92 PJ61N183XX 检测电压 1.8V, N-Channel输出. 兼容Torex XC61FN1812XX SOT23/SOT89/TO92PJ61N222XX 检测电压 2.2V, N-Channel输出. 兼容Torex XC61FN2212XX SOT23/SOT89/TO92PJ61N242XX 检测电压 2.4V, N-Channel输出. 兼容Torex XC61FN2412XX SOT23/SOT89/TO92十、DC/DC升压变换ICPJ271CP/M/M5 输入电压0.9V-8.0V,输出电压2.7V,输出电流最大至300mA. 兼容Torex XC6382/3/5 series SOT89/ SOT23/SOT25PJ301CP/M/M5 输入电压0.9V-8.0V,输出电压3.0V,输出电流最大至300mA. 兼容Torex XC6382/3/5 series SOT89/ SOT23/SOT25PJ331CP/M/M5 输入电压0.9V-8.0V,输出电压3.3V,输出电流最大至300mA. 兼容Torex XC6382/3/5 series SOT89/ SOT23/SOT25PJ361CP/M/M5 输入电压0.9V-8.0V,输出电压3.6V,输出电流最大至300mA. 兼容Torex XC6382/3/5 series SOT89/ SOT23/SOT25PJ381CP/M/M5 输入电压0.9V-8.0V,输出电压3.8V,输出电流最大至300mA. 兼容Torex XC6382/3/5 series SOT89/ SOT23/SOT25PJ401CP/M/M5 输入电压0.9V-8.0V,输出电压4.0V,输出电流最大至300mA. 兼容Torex XC6382/3/5 series SOT89/ SOT23/SOT25PJ421CP/M/M5 输入电压0.9V-8.0V,输出电压4.2V,输出电流最大至300mA. 兼容Torex XC6382/3/5 series SOT89/ SOT23/SOT25PJ451CP/M/M5 输入电压0.9V-8.0V,输出电压4.5V,输出电流最大至300mA. 兼容Torex XC6382/3/5 series SOT89/ SOT23/SOT25PJ501CP/M/M5 输入电压0.9V-8.0V,输出电压5.0V,输出电流最大至300mA. 兼容Torex XC6382/3/5 series SOT89/ SOT23/SOT25PJ571CP/M/M5 输入电压0.9V-8.0V,输出电压5.7V,输出电流最大至300mA. 兼容Torex XC6382/3/5 series SOT89/ SOT23/SOT25六、低电压启动DC/DC升压可调变换ICPJ3401MR 输入电压0.8V-6.0V,输出电压 6.0V可调,输出电流最大至300mA. 反馈电压1.25V. SOT25十、大电流DC/DC同步升压变换ICPJ3400 输入电压0.9V-5.0V,输出电压 2.5-5.5V可调,输出电流最大至600mA，可省二极管. 兼容LTC3400/LTC3429/ series SOT26十二、DC/DC同步升降压变换ICPJ3440M 输入电压 1.8V-5.5V,输出电压 1.8V-5.5V可调,输出电流最大至600mA. 兼容LTC3440 MSOP10六、低电压启动DC/DC高升压变换ICPJ1615MR 输入电压 1.0V-12V,输出电压最大可达34V可调,输出电流最大至350mA. 反馈电压1.23V. 兼容LTC1615 series SOT25三、低电压启动可调DC/DC升压变换ICPJ9104AMR 输入电压0.9V-10V,输出电压最大可达30V可调, 反馈电压3.3V，外置场效应管，输出电流最大至2A. 兼容XC9104 series SOT25PJ9105AMR 输入电压0.9V-10V,输出电压最大可达12V可调, 反馈电压1.25V，外置场效应管，输出电流最大至1.5A. 兼容XC9104 series SOT25十二、DC/DC升压变换ICPJ9266XX 输入电压2.0V-6.5V, 最低至0.9V启动,输出电压1.25V-7.0可调,输出电流最大至300mA,反馈电压 1.25V.可外置场效应管，输出电压最大可达12V可调,输出电流最大至 1.5A. 兼容RT9266 SOT26/SOT-89-5三、DC/DC升压变换恒流ICPJ3450PR 输入电压0.8V-10V, 输出电流恒流,最大设定为500mA, 或输出电压最大可达2.5-6.0V可调. SOT-89-5十四、EL 冷光片驱动ICPJ6540C/S/TS 20-40cm2以下冷光片背光驱动IC 无需三极管/变压器，干扰小，噪声低 Dice/SOP8/TSSOP8PJ6543S/TS 100-300cm2以下冷光片背光驱动IC 无需三极管/变压器，干扰小，噪声低 SOP8/TSSOP8十五、单门CMOS逻辑电路PJ74UL series 单门CMOS逻辑电路,功耗低,可超越S-TTL高速工作,可实现5V变3V系统的电平变换. 兼容XC74UL series SOT23-5PJ74UL00MR 2输入与非门(无缓冲) 兼容XC74UL00 SOT23-5PJ74UL02MR 2输入或非门(无缓冲) 兼容XC74UL02 SOT23-5PJ74UL04MR 反相器(无缓冲) 兼容XC74UL04 SOT23-5PJ74UL08MR 2输入与门(无缓冲) 兼容XC74UL08 SOT23-5PJ74UL32MR 2输入或门(无缓冲) 兼容XC74UL32 SOT23-5PJ74UL34MR 缓冲器 SOT23-5PJ74UL86MR 2输入异门兼容XC74UL86 SOT23-5PJ74UL4066MR 模拟开关兼容XC74UL4066 SOT23-5十、LDO电压稳压IC（SOT-89）PJ1130 series 输出电压从1.5V至 5.0V(每隔0.1V都有一型号),输出电流最大至300mA. 兼容ET5201/UR133/BL8550 XC6206/RT9166/RT9169series SOT89PJ1130UB/A33 输出电压3.3V,输出电流最大至300mA. 兼容Torex XC6206P332XX SOT89 PJ1130UB36 输出电压3.6V,输出电流最大至300mA. 兼容Torex XC6206P362XX SOT89十、大电流LDO电压稳压IC（SOT-89）PJ1150 series 输出电压从1.5V至 5.0V(每隔0.1V都有一型号),输出电流最大至300mA. 兼容ET5201/UR133/BL8550 XC6206/RT9166/RT9169series SOT89PJ1150UB/A33 输出电压3.3V,输出电流最大至300mA. 兼容Torex XC6206P332XX SOT89 PJ1150UB35 输出电压3.5V,输出电流最大至300mA. 兼容Torex XC6206P352XX SOT89PJ1150UB36 输出电压3.6V,输出电流最大至300mA. 兼容Torex XC6206P362XX SOT89五、大电流LDO电压稳压IC（SOT-89）PJ6214 series 输出电压为 1.8/2.8/3.3/4.2/5.0V,输出电流最大至500mA. 兼容Torex XC6214 series SOT89PJ6214P182PR 输出电压1.8V,输出电流最大至500mA. 兼容Torex XC6214P182PR SOT89 PJ6214P282PR 输出电压2.8V,输出电流最大至500mA. 兼容Torex XC6214P282PR SOT89 PJ6214P332PR 输出电压3.3V,输出电流最大至500mA. 兼容Torex XC6214P332PR SOT89 PJ6214P422PR 输出电压4.2V,输出电流最大至500mA. 兼容Torex XC6214P422PR SOT89 PJ6214P502PR 输出电压5.0V,输出电流最大至500mA. 兼容Torex XC6214P502PR SOT89 六、大电流LDO电压稳压ICPJ9121 series 输出电压为 1.5/1.8/2.5/2.8/3.0/3.3/3.6V,输出电流最大至600mA. 兼容AME8805 series SOT89PJ9121QKN/G 输出电压3.6V,输出电流最大至600mA. 兼容Torex XC6206P362PR SOT89十八、1A电压稳压ICPJ1117T series 输出电压为 1.5/1.8/2.5/3.0/3.3V/可调,输出电流最大至1A. 兼容LM1117 series SOT-223PJ1117T15LF 输出电压1.5V,输出电流最大至1A. 兼容LM1117T15 SOT-223PJ1117T18LF 输出电压1.8V,输出电流最大至1A. 兼容LM1117T18 SOT-223PJ1117T25LF 输出电压2.5V,输出电流最大至1A. 兼容LM1117T25 SOT-223PJ1117T30LF 输出电压3.0V,输出电流最大至1A. 兼容LM1117T30 SOT-223PJ1117T33LF 输出电压3.3V,输出电流最大至1A. 兼容LM1117T33 SOT-223PJ1117TALF 输出电压可调,输出电流最大至1A. 兼容LM1117TA SOT-223十九、I2C 实时时钟/日历ICPJ8563S/P/T 输入电压 1.0V-5.5V,400KHZ I2C总线接口. 兼容Philips PCF8563 SOP8/DIP8/TSSOP8JT1302S/P 输入电压2.0V-5.5V, 3线接口. 兼容Dallas DS1302 SOP8/DIP8二十、触摸屏控制ICPJ2046 内置参考电压,4线触摸屏控制IC 兼容TSC2046/ADS7846/MT6301/AK4812 QFN16/TSSOP16。

LED全彩屏的驱动芯片

LED全彩屏的驱动芯片

LED全彩屏的驱动芯片目前，LED显示屏专用驱动芯片生产厂家主要有TOSHIBA(东芝)、TI(德州仪器)、SONY(索尼)、MBI{聚积科技}、SITI(点晶科技)等。

在国内LED显示屏行业，这几家的芯片都有应用。

TOSHIBA产品的性价比较高，在国内市场上占有率也最高。

主要产品有TB62705、TB62706、TB62725、TB62726、TB62718、TB62719、TB62727等。

其中TB62705、TB62725是8位源芯片，TB62706、TB62726是16位源芯片。

TB62725、TB62726分别是TB62705、TB62706的升级芯片。

这些产品在电流输出误差(包括位间和片间误差)、数据移位时钟、供电电压以及芯片功耗上均有改善。

作为中档芯片，目前"TB62725、TB62726已经逐渐替代了TB62705和TB62706。

另外，TB62726还有一种窄体封装的TB62726AFNA芯片，其宽度只有6.3mm(TB62706的贴片封装芯片宽度为8.2mm)，这种窄体封装比较适合在点间距较小的显示屏上使用。

需要注意的是，AFNA封装与普通封装的引脚定义不一样(逆时针旋转了90度)。

TB62718、TB62719是TOSHIBA针对高端市场推出的驱动芯片，除具有普通恒流源芯片的功能外，还增加了256级灰度产生机制(8位PWM)、内部电流调节、温度过热保护(TSD)及输出开路检测(LOD)等功能。

此类芯片适用于高端的LED全彩显示屏，当然其价格也不菲。

TB62727为TOSHIBA的新产品，主要是在TB62726基础上增加了电流调节、温度报警及输出开路检测等功能，其市场定位介于TB62719(718)与TB62726之间，计划于2003年10月量产。

TI作为世界级的IC厂商，其产品性能自然勿用置疑。

但由于先期对中国LED市场的开发不力，市场占有率并不高。

主要产品有TLC5921、TLC5930和TLC5911等。

JXC8082A-单段式线性LED驱动芯片

JXC8082A-单段式线性LED驱动芯片
芯片可以通过REXT电阻精确设定LED输出电流。
JXC8082A
单段式线性 LED 驱动芯片
I LED

600mV ( REXT( )
mA)
过热调节功能 JXC8082A 具 有 过 热 调 节 功 能 ， 在 芯 片 过 热 时
（>135℃ typ.）会逐渐减小输出电流，从而控制输出功 率和温升，使芯片温度保持在恒定值，以提高系统的可 靠性。过热降电流时输出电流最多减少到设定输出电流 的八分之一左右。系统会不断检测芯片温度，当芯片温 度降到 135℃(typ.)以下时，系统电流恢复正常。
REXT
第3页
功能描述
JXC8082A是一款高精度线性LED 驱动芯片，采用 单段式线性架构，并且没有EMI 的问题。系统外围无需 电感或变压器等磁性元件，整个系统结构简单，成本低。 启动电压(OUT)
JXC8082A 工作电压由 OUT 引脚提供。当 OUT 引 脚电压高于 GND 至芯片开启电压时，JXC8082A开始工 作，实现恒流控制。 恒流驱动（OUT，REXT）
Rext4
图 5. JXC8082A串联应用电路原理图
LED1
LEDn
图 6. JXC8082A 填谷电路应用电路原理图1
1 OUT 2 GND 3 REXT
第5页
AC IN
JXC8082A
单段式线性 LED 驱动芯片
LED1
LEDn
图 7. JXC8082A填谷电路应用电路原理图2
1 OUT
2 GND
第4页
应用案例
AC IN
AC IN
AC IN
JXC8082A
单段式线性 LED 驱动芯片
LED1-1 LED2-1

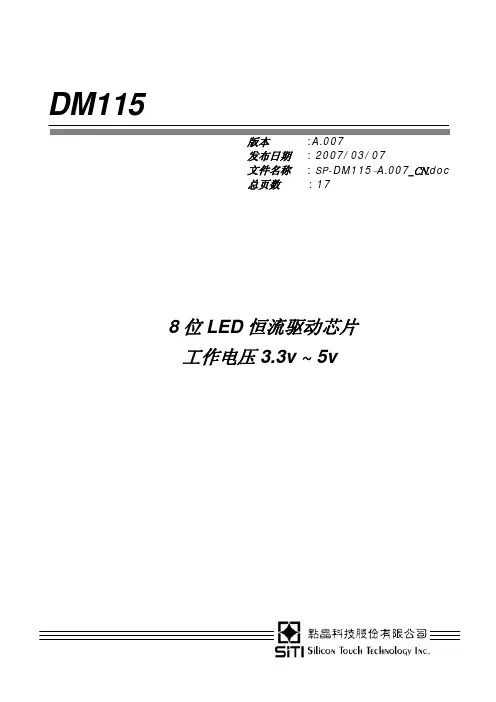

8 位 LED 恒流驱动芯片 工作电压33v ~ 5v - 总页数17

8 位 LED 恒流驱动芯片 工作电压33v ~ 5v - 总页数17

DM115版本:A.007发布日期: 2007/03/07文件名称 :SP-DM115-A.007_CN.doc总页数:178位LED恒流驱动芯片工作电压3.3v ~ 5vDM1158位LED恒流驱动芯片工作电压3.3v ~ 5v芯片概述DM115是专为LED显示应用所设计的恒流驱动芯片。

8个输出通道的电流可由一外挂电阻调整。

内建8比特移位缓存器，数据锁存器，以及恒流电路组件于硅CMOS芯片上。

芯片特色z最大输出承受电压：17Vz最大时钟频率：25MHz (级联操作)z芯片工作电压：3.3V～ 5.0Vz CMOS兼容输入z封装形式：PDIP16, SOP16, SSOP16z封装及管脚定义与通用16脚LED恒流驱动器ST2221A完全兼容(每个特征值不同)z恒流性：(Ta = 25°C、V DD = 5.0V)芯片间输出电流最大差异值：Chip-to-Chip: ± 10.0%Bit-to-Bit:± 4.0% @ I OUT = 20 ~ 60mA± 6.0% @ I OUT = 5 ~ 20mA8位LED恒流驱动芯片工作电压3.3v ~ 5v 版本:A.007 Page 18位LED 恒流驱动芯片工作电压3.3v ~ 5v 版本:A.007 Page 2脚位图 (俯视Top view)功能方块图GND SERIAL-INSERIAL-OUT CLOCK OUT0OUT1OUT2OUT3OUT4OUT5OUT6OUT7 R-EXT V DDLATCHSERIAL-OUTOUT7OUT1OUT0时序图8位LED恒流驱动芯片工作电压3.3v ~ 5v 版本:A.007 Page 38位LED 恒流驱动芯片工作电压3.3v ~ 5v 版本:A.007 Page 4输入及输出等效电路端口2. LATCH 端口3. CLOCK, SERIAL-IN 端口4. SERIAL-OUT 端口INPUTVDDGNDINPUTVDD GNDINPUTVDD GNDSERIAL_OUT VDD GND8位LED 恒流驱动芯片工作电压3.3v ~ 5v 版本:A.007 Page 5最大工作范围 (Ta = 25°C, Tj (max) = 150°C )特性符号最大工作范围单位电源电压 V DD 0 ~ 7.0 V输入电压 V IN -0.4 ~ VDD+0.4V输出电流 I OUT 60 mA输出电压 V OUT -0.3 ~ 17 V时钟频率 f CLK 25 MHz750接地端电流I GND 500mA1.64 ( PDIP-16 : Ta=25°C) 1.08 ( SOP-16 : Ta=25°C)0.8 ( SSOP-16 : Ta=25°C) single-layer 消耗功率P D1.47 ( SSOP-16 : Ta=25°C) 4-layerW 76 ( PDIP-16 ) 115 ( SOP-16 )155 ( SSOP-16 ) single-layer 热阻值R th(j-a) 85 (SSOP-16) 4-layer°C/W存放温度T stg -55 ~ 150 °C推荐工作参数特性符号 条件 最小值一般值最大值 单位电源电压V DD ⎯ 3.0 ⎯ 5.5 V 输出电压 V OUT ⎯ ⎯ ⎯ 17 V 工作温度 T OPR ⎯ -40 ⎯ 85 ℃ I O OUTn ⎯ ⎯ 60I OH 串行输出 ⎯ ⎯ 1.0输出电流I OL 串行输出 ⎯ ⎯ -1.0 mA V IH⎯ 0.7VDD ⎯ VDD+0.3输入电压V IL⎯-0.3⎯ 0.3VDDV锁存信号(LAT)脉波宽度 tw LAT 15 ⎯ ⎯ ns 时钟信号(CLK)脉波宽度 tw CLK 15 ⎯ ⎯ ns串行输入数据启动时间 tsetup (D) 10 ⎯ ⎯ ns串行输入数据保持时间 thold (D) 5 ⎯ ⎯ ns锁存信号启动时间 tsetup (L) V DD = 3.0 ~ 5.5 V 15 ⎯ ⎯ ns时钟频率 f CLK 二芯片级联操作⎯ ⎯ 25 MHzTa = 85°C(PDIP-16)⎯ ⎯ 0.85Ta = 85°C(SOP-16)⎯ ⎯ 0.56消耗功率 P D Ta = 85°C(SSOP-16)⎯ ⎯0.41W电气特性(VDD = 5.0 V, Ta = 25°C 除非另有规定)8位LED恒流驱动芯片工作电压3.3v ~ 5v 版本:A.007 Page 6交流特性(Ta = 25 °C 除非另有规定)注: (输出通道分时导通)DM115内建每个输出通道分时导通，通道间延迟时间为 4 ns(typ.)，out7（没有延迟），out5 有 4 ns延迟，out 3 有 8 ns延迟，依此类推out 1, out 0, out 2, out 4, out6。

背光驱动芯片

背光驱动芯片

背光驱动芯片背光驱动芯片是指用于控制背光模块的一种电子芯片。

背光模块是液晶显示器的一个重要组成部分，可以提供背光光源，使得液晶显示器可以在暗环境下正常显示图像。

背光驱动芯片的主要功能是控制背光模块的亮度、色温和色彩等参数。

通过调整背光的亮度，可以使得显示器在不同的环境中都能够显示清晰的图像。

而通过调整背光的色温和色彩，可以使得图像的颜色更加鲜艳，更加真实。

背光驱动芯片的原理是利用PWM（脉宽调制）技术来控制背光的亮度。

PWM技术是一种通过改变信号的占空比来控制信号的平均功率的技术。

在背光驱动芯片中，通过改变PWM信号的占空比，可以改变背光的亮度。

背光驱动芯片通常都会有多个PWM输出端口，每个输出端口对应一个背光通道。

不同的液晶显示器可能会有不同数量的背光通道，一般来说，常见的液晶显示器有单背光和双背光两种。

单背光显示器只有一个背光通道，而双背光显示器有两个背光通道。

背光驱动芯片还可以支持多种调光模式。

在自动调光模式下，芯片可以根据显示器的亮度和环境亮度来自动调节背光的亮度。

在手动调光模式下，芯片可以根据用户的设置来调节背光的亮度。

此外，背光驱动芯片还可以支持背光开关和背光脉冲宽度调整等功能。

背光驱动芯片的选型需要考虑多个因素。

首先，需要考虑背光模块的功率需求和控制精度。

较大的背光模块通常需要较高的功率和精确的控制，因此需要选择功率较大、控制精度较高的芯片。

其次，需要考虑背光模块的接口类型和通信协议。

常见的接口类型有I2C、SPI和PWM等，而通信协议有标准的和定制的两种。

最后，还需要考虑产品的成本和可靠性等因素。

总之，背光驱动芯片是液晶显示器中的一个重要组成部分，可以通过控制背光的亮度、色温和色彩等参数，使得显示器在不同的环境中都能够显示清晰、鲜艳和真实的图像。

选型时需要考虑多个因素，包括功率需求、控制精度、接口类型和通信协议、成本和可靠性等。

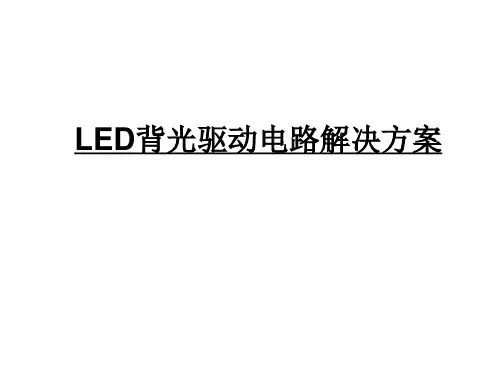

LED背光驱动电路解决方案

LED背光驱动电路解决方案

量。自适应模式把由线性LED驱动器产生 的功耗降至最低。该模式下，LED之间正 向导通电压的相对误差应控制在200mV以 内。为改善散热，MAXl6809必须与大面积 覆铜层之间有良好的导热通道，可通过封
装裸焊盘下方的过孔实现散热平面，散热效果会更好。
静止模式下(PWM信号为低)，按照与传统 电源类似的方式调整VLED，电压上升至在 很短的脉冲内保证工作的电压值。因为电 源磁场无法在很短的脉冲内快速建立足够 的储能，所有能量必须由输出电容提供。 静止模式必须保证这些电容能够充电达到 足够的储能，在电感响应之前维持足够的
能量。
齐纳二极管VDl0为电路提供过压保护， 如果一串LED断开，自适应电压控制将尝
LED背光驱动电路解决方案
当PWM信号关闭负载使其电流为零时，电 容吸收电源的电感能量。LED串的输出电压可通 过两个8引脚连接器提供：VLED+靠近连接器外 侧，VLED-靠近连接器内侧，必要时可以使用所 提供的输出滤波电容焊盘。Q2、VD2、R8电路 为电流模式PWM控制器提供了斜率补偿。该电 路跟随RT、CT电压波动，向R7注入电流，从而 产生斜坡电压，防止在占空比超过50％，时(当
• Q3、VD11、R16电路预先调整MAX16809 的PWM控制器的输入电源。简单的线性稳 压器可以将输入电压降至12V，适合IC的工 作电压以及MOSFKT的栅极驱动。LED驱 动器输入(V+)需要外接3.3V电源(原PCB的 替换方案)。每路LED驱动器的最大驱动电 流为50mA。
输入电压较低时)导致控制器谐波振荡。
SEPIC反馈路径分两种模式：自适
应和静止。自适应模式(当PWM信号为高 时)下将产生“二极管或”输出，从而使最低 驱动器电压(最大LED串联压降)被调整到大 约700mV，为保证LED驱动器正常工作提 供足够裕量。其他LED串具有较低的串联

并联8路LED背光驱动芯片


2012. 08 P0.4
3
矽恩微电子有限公司
SN3229
绝对最大额定范围
电源电压， VCC ---------------------------------------------------------------------------------------------------------- -0.3V ~ +6.0V EN 引脚输入电压 ----------------------------------------------------------------------------------------------- -0.3 V ~ VCC +0.3V 最大结温度， TJMAX --------------------------------------------------------------------------------------------------------------- 150°C 工作温度范围， TA ----------------------------------------------------------------------------------------------------- –40°C ~ +85°C 存储温度范围， TSTG ------------------------------------------------------------------------------------------------- –65°C ~ +150°C ESD (HBM) -------------------------------------------------------------------------------------------------------------------------- 7kV

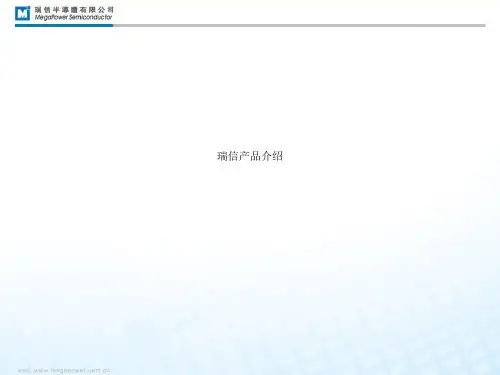

瑞信产品介绍

优异的全带宽EMI抑制能力，不会对FM及模拟 电视产生干扰
最低到0.03% THD+N，全带宽清晰音质 优异的PoP-Click 杂音抑制电路 过温保护，短路保护电路 高达90%的效率 支持4欧的喇叭
制作人：文定
Page 7
MD4133B
Super class D audio PA
工作电压： 2.8V-5.5V 输出功率： 2.0W （THD+N=10%,Vin=4.2V, RL=8欧）
制作人：文定
Page 21
MF5853CS Charge Mosfet
Device
Vds
MF5853CS -20V
Vgs
IDS
RDS
VF
IF Package
8V
3A
110mΩ @Vgs=4.5V
0.41V
1.5A DFN3X2-8L
集成一个P-MOS和一个肖特基二极管 极小封装，节省PCB板空间 导通内阻小，MOS损耗小。
制作人：文定
Page 2
D类功放原理
D类功放将输入的模拟信号经过PWM调制编码到一串开关脉冲内， 然后放大开关信号。放大开关信号的时候，输出级只有很小的导通 阻抗，因此芯片的能量损耗非常小，效率可达90%。放大后，通过 一个LC低通滤波器，将音频信号还原输出到喇叭。
制作人：文定
Page 5
MD4913
制作人：文定
Page 6
MD4103
D 类 audio PA
工作电压： 2.7V-5.5V 输出功率： 1.3W （THD+N=10%,Vin=4.2V, RL=8欧）
1. 05W （THD+N=1%, Vin=4.2V, RL=8欧） PSRR : -75dB （f=217HZ,Vin=3.6V） 封装 ：DFN2X2-8L

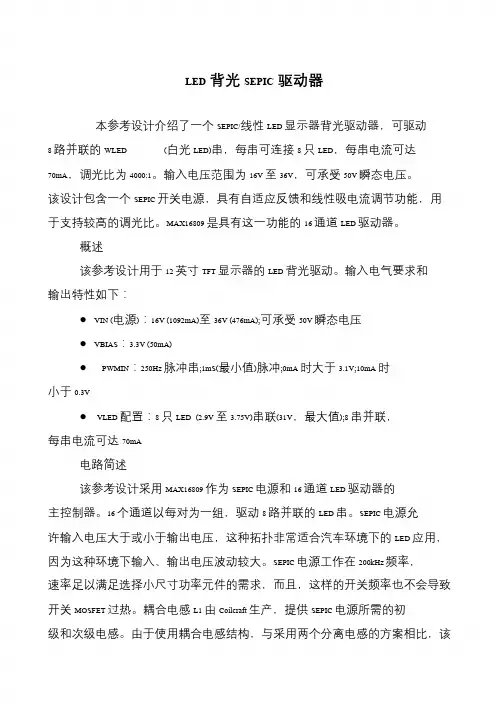

LED背光SEPIC驱动器

LED背光SEPIC驱动器本参考设计介绍了一个SEPIC/线性LED 显示器背光驱动器，可驱动8 路并联的WLED (白光LED)串，每串可连接8 只LED，每串电流可达70mA，调光比为4000:1。

输入电压范围为16V 至36V，可承受50V 瞬态电压。

该设计包含一个SEPIC 开关电源，具有自适应反馈和线性吸电流调节功能，用于支持较高的调光比。

MAX16809 是具有这一功能的16 通道LED 驱动器。

概述该参考设计用于12 英寸TFT 显示器的LED 背光驱动。

输入电气要求和输出特性如下：●VIN (电源)：16V (1092mA)至36V (476mA);可承受50V 瞬态电压●VBIAS：3.3V (50mA)●PWMIN：250Hz 脉冲串;1mS(最小值)脉冲;0mA 时大于3.1V;10mA 时小于0.3V●VLED 配置：8 只LED (2.9V 至3.75V)串联(31V，最大值);8 串并联，每串电流可达70mA电路简述该参考设计采用MAX16809 作为SEPIC 电源和16 通道LED 驱动器的主控制器。

16 个通道以每对为一组，驱动8 路并联的LED 串。

SEPIC 电源允许输入电压大于或小于输出电压，这种拓扑非常适合汽车环境下的LED 应用，因为这种环境下输入、输出电压波动较大。

SEPIC 电源工作在200kHz 频率，速率足以满足选择小尺寸功率元件的需求，而且，这样的开关频率也不会导致开关MOSFET 过热。

耦合电感L1 由Coilcraft 生产，提供SEPIC 电源所需的初级和次级电感。

由于使用耦合电感结构，与采用两个分离电感的方案相比，该。

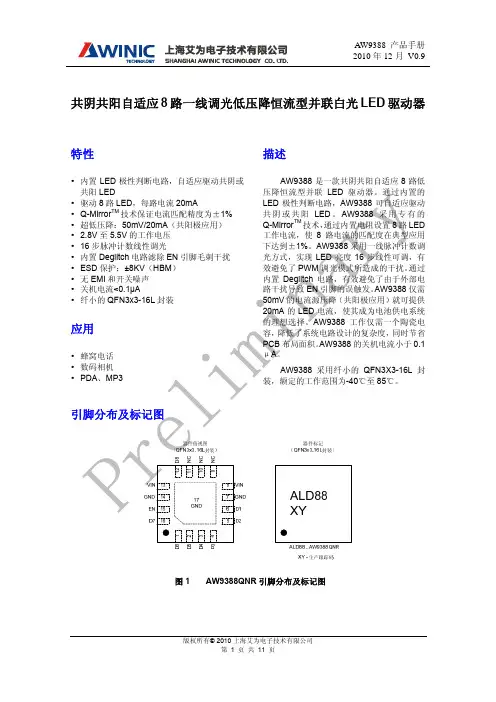

AWINIC AW9388共阴共阳自适应8路一线调光低压降恒流型并联白光LED驱动器 产品手册


Shutdown Time vs Supply Voltage
900 800 700 600 500 400 300 200 100
2.8 3.0 3.2 3.4 3.6 3.8 4.2 4.4 Supply Voltage (V)
EN Current
Line Transient Response Time (100us/Div)
序号
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17
符号
D6 D5 D4 D3 D2 D1 GND VIN NC NC NC D8 VIN GND EN D7 GND
描述
D6 引脚，此引脚不用时悬空 D5 引脚，此引脚不用时悬空 D4 引脚，此引脚不用时悬空 D3 引脚，此引脚不用时悬空 D2 引脚，此引脚不用时悬空 D1 引脚，此引脚不用时悬空 地 电源电压输入引脚 浮空 浮空 浮空 D8 引脚，此引脚不用时悬空 电源电压输入引脚 地 使能引脚，高有效，内置约 100KΩ下拉电阻 D7 引脚，此引脚不用时悬空 地
应用
y 蜂窝电话 y 数码相机 y PDA、MP3
AW9388 是一款共阴共阳自适应 8 路低 压降恒流型并联 LED 驱动器。通过内置的 LED 极性判断电路，AW9388 可自适应驱动 共 阴 或 共 阳 LED 。 AW9388 采 用 专 有 的 Q-MirrorTM 技术，通过内置电阻设置 8 路 LED 工作电流，使 8 路电流的匹配度在典型应用 下达到±1%。AW9388 采用一线脉冲计数调 光方式，实现 LED 亮度 16 步线性可调，有 效避免了 PWM 调光模式所造成的干扰。通过 内置 Deglitch 电路，有效避免了由于外部电 路干扰导致 EN 引脚的误触发。AW9388 仅需 50mV 的电流源压降（共阳极应用）就可提供 20mA 的 LED 电流，使其成为电池供电系统 的理想选择。AW9388 工作仅需一个陶瓷电 容，降低了系统电路设计的复杂度，同时节省 PCB 布局面积。AW9388 的关机电流小于 0.1 μA。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(注释 6) (注释 6)
参数
条件 普通模式，无负载 电荷泵模式，无负载 VEN = 0V
最小值 典型值 最大值 单位 2.7 0.7 2 1 200 5.5 V mA μA mA mA % mV V V V ms ms 1 160 40 Ω °C °C
I(D-Match) 芯片内输出通道间电流匹配度 VTH VUVLO VSET VOVP tFI tFO RDS_ON TOTP THYS 1X 模式切换到 2X 模式的转换 VD1 下降 阈值电压（D1 引脚） 输入电压欠压阈值 RSET引脚偏置电压 输出过压保护 淡进时间 淡出时间 回路导通电阻 过热保护温度 过热保护迟滞温度 VCC增大或减小，100mV迟滞电压
SN3229 集成背光自动淡入淡出（Fade in/Fade out） 功能， 从而提供更为舒适的视觉体验。 在开启淡入 淡出功能模式下，当芯片开启时，LED 由灭逐渐 变亮；芯片关断时，LED 由亮逐渐熄灭。 SN3229为实现便携设备的LED背光驱动提供了低成 本、小尺寸的解决方案。 芯片集成过压保护和过热 保护电路。 SN3229 工 作 电 压 范 围 为 2.7V ~ 5.5V ， 使 用 QFN-20(3mm × 3mm)封装，可在-40°C ~ +85°C的环 境温度下工作。
2
RSET 7
矽恩微电子有限公司
SN3229
供应信息
产品型号 SN3229I320E SN3229 □ □ 封装形式 QFN-20 □ □ 环保代码 E：RoHS 引脚代码 20：20 引脚 封装形式 3：QFN，3mm × 3mm 温度代码 I：工业标准，-40°C ~ +85°C 包装规格 2500 工作温度范围 -40°C ~ +85°C
2012. 08 P0.4 1 矽恩微电子有限公司
SN3229
引脚结构
封装形式 引脚结构（俯视图）
18 OUT OPT 8 20 CN1 19 CP1 17 D1 GND 9 16 D2 D8 10
QFN-20
PWM 6
引脚说明
引脚号 1 2 3 4 5 6 7 8 9 10~17 18 19 20 引脚名 NC VCC CP2 CN2 EN PWM RSET OPT GND D8~D1 OUT CP1 CN1 散热片 无连接。 电源输入。并联0.1µF和1µF电容到地且紧靠芯片。 飞跨电容2正极。 飞跨电容 2 负极。 芯片关断和电流控制引脚。低电平关断芯片。EN 引脚的上升 沿个数决定 LED 的电流值（见第 8 页表格 1） 。 PWM 信号控制引脚。 通过输入 PWM 信号的占空比调节 LED 亮度。 当 PWM 信号拉低超过 128ms （典型值） 时， 芯片关断。 电流控制反馈引脚，连接 RSET 电阻到地。设置每路 LED 的最 大电流，计算如公式： I MAX 1.25 / RSET 1600 描述
注释 5：典型值。 注释 6：设计保证。 注释 7：当 PWM 引脚为低电平且持续至少 128ms 时，芯片进入关断模式。
2012. 08 P0.4
5
矽恩微电子有限公司
SN3229
典型性能曲线
25
100 90
Output Current(mA)
20
80 7015E源自ficiency(%)60 50 40 30 20
(注释 7)
参数
条件
最小值 典型值 最大值 单位
VCC = 2.7V VCC = 5.5V
(注释 6) (注释 6) (注释 6) (注释 6)
0.4 1.4 0.5 0.5 500 500 0.1 128 50 75 75
V V μs μs μs μs kHz ms
tOFF_PWM PWM 引脚关断时间
淡入淡出模式控制引脚。OPT 引脚悬空，模式开启；OPT 引 脚连接到地时，模式关闭。
接地。 LED 输出通道 8~1。在少于 8 个 LED 的应用中，没有用到的 输出可以悬空。但是 D1 输出必须连接。 电荷泵输出，需接 1µF 电容到地。 飞跨电容1正极。 飞跨电容1负极。 接地。
2012. 08 P0.4
应用
背光 手机、PDA MP3、MP4
典型应用电路
图 1 典型应用电路 注释 1：若只使用 EN 引脚调光，PWM 引脚需拉高。若只使用 PWM 引脚调光，EN 引脚需拉高，详细说明见第 8 页。 注释 2：淡入淡出功能只有在通过 EN 引脚开启和关闭芯片时有效。在使用 EN 引脚调光或使用 PWM 引脚调光时，无此功能。 注释 3：在少于 8 个 LED 的应用中，没有用到的输出可以悬空。但是 D1 输出必须连接。 注释 4：PCB 布线时，芯片需远离手机天线放置，防止天线对芯片辐射造成影响。
20 18
Supply Voltage(V)
图 3 Supply Voltage vs. Efficiency
100 90 80 RSET = 100kΩ VEN = VCC = 3.6V fPWM = 1kHz
Output Current(mA)
16
Duty Cycle(%)
RSET = 100kΩ VPWM = VCC = 3.6V 1 4 8 12 16 20 24 28 32
14 12 10 8 6 4 2 0
70 60 50 40 30 20 10 0 0 5 10 15 20
EN Level
图 4 EN 引脚调光
Output Current(mA)
图 5 PWM 引脚调光
2012. 08 P0.4
6
矽恩微电子有限公司
SN3229
功能模块图
2012. 08 P0.4
2012. 08 P0.4
3
矽恩微电子有限公司
SN3229
绝对最大额定范围
电源电压， VCC ---------------------------------------------------------------------------------------------------------- -0.3V ~ +6.0V EN 引脚输入电压 ----------------------------------------------------------------------------------------------- -0.3 V ~ VCC +0.3V 最大结温度， TJMAX --------------------------------------------------------------------------------------------------------------- 150°C 工作温度范围， TA ----------------------------------------------------------------------------------------------------- –40°C ~ +85°C 存储温度范围， TSTG ------------------------------------------------------------------------------------------------- –65°C ~ +150°C ESD (HBM) -------------------------------------------------------------------------------------------------------------------------- 7kV
7
矽恩微电子有限公司
SN3229
应用说明
基本描述
SN3229是一款高效率、带有1X/1.5X自动电荷泵控制 的并联8路LED背光驱动芯片， 可通过输入脉冲的个数 或PWM信号调节LED的亮度。SN3229会自动控制电 荷泵开关，保证恒流输出。 表格 1 LED 电流控制（典型值） VCC = 3.6V，RSET = 100kΩ，PWM 引脚为高电平。 Pulse 1 2 3 4 5 6 7 8 9 10 11 ILED (mA/Ch) 20.0 19.375 18.75 18.125 17.5 16.875 16.25 15.625 15 14.375 13.75 Pulse 12 13 14 15 16 17 18 19 20 21 22 ILED (mA/Ch) 13.125 12.5 11.875 11.25 10.625 10 9.375 8.75 8.125 7.5 6.875 Pulse 23 24 25 26 27 28 29 30 31 ≥32 ILED (mA/Ch) 6.25 5.625 5 4.375 3.75 3.125 2.5 1.875 1.25 0.625
400 400
电荷泵特性 tST fCLK Soft-start time Clock frequency
(注释 6) (注释 6)
150 1
μs MHz
2012. 08 P0.4
4
矽恩微电子有限公司
SN3229
电气特性（续）
测试条件：TA = 25°C，VCC = 2.7V ~ 5.5V（除非特殊说明） 。典型值测试条件为TA = 25°C，VCC = 3.6V。 符号 EN、PWM 引脚特性 VIL VIH tLO tHI tOFF tLAT fPWM 使能低电平电压 使能高电平电压 EN 引脚低电平时间 EN 引脚高电平时间 EN 引脚关断时间 EN 引脚闭锁时间 PWM 引脚输入信号频率
SN3229

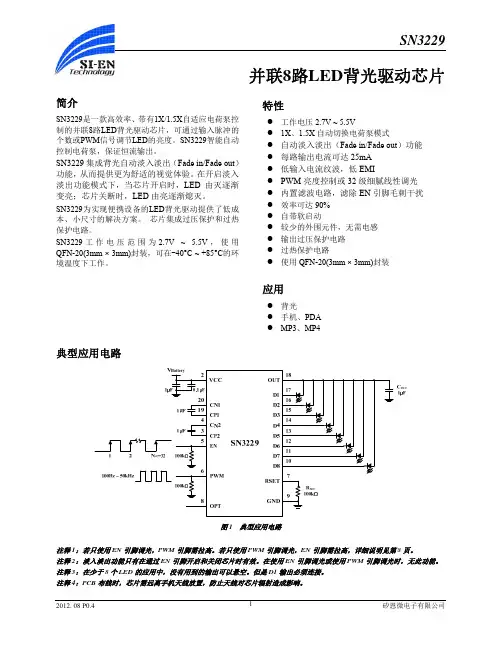

并联8路LED背光驱动芯片
简介
SN3229是一款高效率、带有1X/1.5X自适应电荷泵控 制的并联8路LED背光驱动芯片，可通过输入脉冲的 个数或PWM信号调节LED的亮度。SN3229智能自动 控制电荷泵，保证恒流输出。
