LED驱动芯片剖析

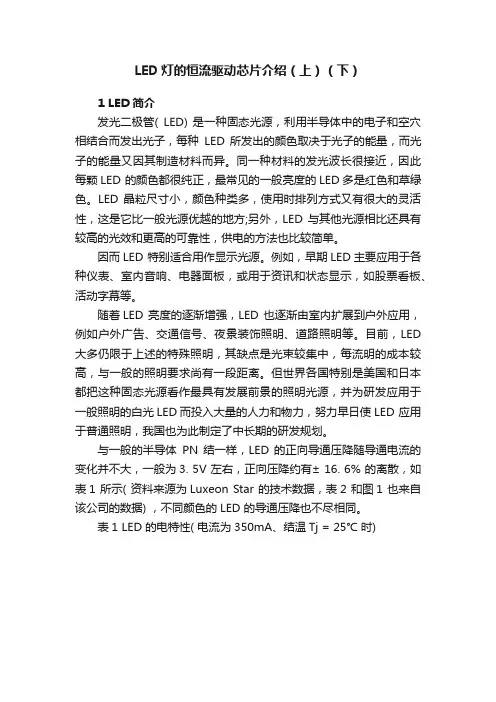

LED灯的恒流驱动芯片介绍（上）（下）1 LED 简介发光二极管( LED) 是一种固态光源，利用半导体中的电子和空穴相结合而发出光子，每种LED 所发出的颜色取决于光子的能量，而光子的能量又因其制造材料而异。

同一种材料的发光波长很接近，因此每颗LED 的颜色都很纯正，最常见的一般亮度的LED多是红色和草绿色。

LED 晶粒尺寸小，颜色种类多，使用时排列方式又有很大的灵活性，这是它比一般光源优越的地方;另外，LED 与其他光源相比还具有较高的光效和更高的可靠性，供电的方法也比较简单。

因而LED 特别适合用作显示光源。

例如，早期LED主要应用于各种仪表、室内音响、电器面板，或用于资讯和状态显示，如股票看板、活动字幕等。

随着LED 亮度的逐渐增强，LED 也逐渐由室内扩展到户外应用，例如户外广告、交通信号、夜景装饰照明、道路照明等。

目前，LED 大多仍限于上述的特殊照明，其缺点是光束较集中，每流明的成本较高，与一般的照明要求尚有一段距离。

但世界各国特别是美国和日本都把这种固态光源看作最具有发展前景的照明光源，并为研发应用于一般照明的白光LED而投入大量的人力和物力，努力早日使LED 应用于普通照明，我国也为此制定了中长期的研发规划。

与一般的半导体PN 结一样，LED 的正向导通压降随导通电流的变化并不大，一般为3. 5V 左右，正向压降约有± 16. 6% 的离散，如表1 所示( 资料来源为Luxeon Star 的技术数据，表2 和图1 也来自该公司的数据) ，不同颜色的LED 的导通压降也不尽相同。

表1 LED 的电特性( 电流为350mA、结温Tj = 25℃ 时)表2 LED 的光特性( 电流为350mA、结温Tj = 25℃ 时)各种LED 的发光强度随其发光颜色不同而有所差异，如表2 所列。

其正向压降VF和光强则随其电流变化而变化，如图1 所示。

从图1 不难看出，LED的照度随其通过的电流增加而增加，电流大，光输出及照度也大;但其压降变化并不大。

led显示屏驱动芯片LED显示屏驱动芯片是指用来控制和驱动LED显示屏幕的集成电路芯片。

它是LED显示屏幕的重要组成部分，能够将输入的图像、文字或视频信号转换为适合LED显示屏显示的驱动信号。

LED显示屏驱动芯片主要分为两类：常规驱动芯片和智能驱动芯片。

常规驱动芯片主要包括驱动IC、行、列扫描芯片和灰度控制芯片等。

驱动IC主要负责将输入的信号转换为行、列信号并控制LED点亮；行、列扫描芯片负责行、列扫描功能，通过对每一个LED点的刷新，实现整个屏幕的显示；灰度控制芯片负责控制每个LED点的亮度，通过调节电流来实现不同灰度的显示。

智能驱动芯片是在常规驱动芯片的基础上加入了更多的功能和特性。

智能驱动芯片可以实现对屏幕亮度、色彩、图像平滑处理和多点触控等的控制。

此外，智能驱动芯片还可以实现远程控制和监控功能，方便对LED显示屏进行远程操作和管理。

驱动芯片的选择对LED显示屏的性能和稳定性有着重要影响。

一个好的驱动芯片应具有以下特点：1.高刷新率和灰度控制能力：LED显示屏需要能够快速刷新屏幕并具有较高的灰度控制能力，以实现清晰、平滑的图像显示。

2.低功耗和热量：驱动芯片应具有较低的功耗和热量，以提高LED显示屏的工作效率和稳定性，减少能源消耗。

3.稳定性和可靠性：驱动芯片需要具有良好的稳定性和可靠性，能够长时间、稳定地工作，不易受外界干扰。

4.接口和兼容性：驱动芯片应具有丰富的接口和兼容性，能够与各种不同类型的控制器和主板连接，并能够兼容不同的通信协议。

5.安全性和技术支持：驱动芯片需要具有良好的安全性，能够保护显示屏免受恶意攻击。

同时，供应商还应提供完善的技术支持和售后服务，解决用户在使用过程中遇到的问题。

总之，LED显示屏驱动芯片是LED显示屏的核心组成部分，对显示效果、稳定性和可靠性起着重要的作用。

随着LED显示屏技术的不断发展，驱动芯片也在不断更新和创新，从而为用户提供更加出色的显示效果和使用体验。

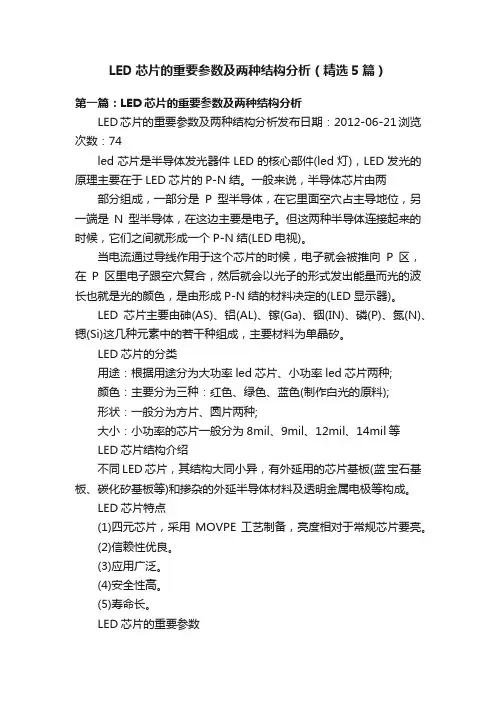

LED芯片的重要参数及两种结构分析（精选5篇）第一篇：LED芯片的重要参数及两种结构分析LED芯片的重要参数及两种结构分析发布日期：2012-06-21浏览次数：74led芯片是半导体发光器件LED的核心部件(led灯)，LED发光的原理主要在于LED芯片的P-N结。

一般来说，半导体芯片由两部分组成，一部分是P型半导体，在它里面空穴占主导地位，另一端是N型半导体，在这边主要是电子。

但这两种半导体连接起来的时候，它们之间就形成一个P-N结(LED电视)。

当电流通过导线作用于这个芯片的时候，电子就会被推向P区，在P区里电子跟空穴复合，然后就会以光子的形式发出能量而光的波长也就是光的颜色，是由形成P-N结的材料决定的(LED显示器)。

LED芯片主要由砷(AS)、铝(AL)、镓(Ga)、铟(IN)、磷(P)、氮(N)、锶(Si)这几种元素中的若干种组成，主要材料为单晶矽。

LED芯片的分类用途：根据用途分为大功率led芯片、小功率led芯片两种;颜色：主要分为三种：红色、绿色、蓝色(制作白光的原料);形状：一般分为方片、圆片两种;大小：小功率的芯片一般分为8mil、9mil、12mil、14mil等LED芯片结构介绍不同LED芯片，其结构大同小异，有外延用的芯片基板(蓝宝石基板、碳化矽基板等)和掺杂的外延半导体材料及透明金属电极等构成。

LED芯片特点(1)四元芯片，采用MOVPE工艺制备，亮度相对于常规芯片要亮。

(2)信赖性优良。

(3)应用广泛。

(4)安全性高。

(5)寿命长。

LED芯片的重要参数1.正向工作电流If：它是指发光二极管正常发光时的正向电流值。

在实际使用中应根据需要选择IF在0.6•IFm以下。

2.正向工作电压VF：参数表中给出的工作电压是在给定的正向电流下得到的。

一般是在IF=20mA时测得的。

发光二极管正向工作电压VF在1.4～3V。

在外界温度升高时，VF将下降。

3.V-I特性：发光二极管的电压与电流的关系，在正向电压正小于某一值(叫阈值)时，电流极小，不发光。

LED显示驱动芯片功能解析（一）2009-12-24 11:09LED显示屏驱动IC:台湾点晶科技DD311 单信道大功率恒流驱动IC最大1A最高耐压36V线DD312 单信道大功率恒流驱动IC最大1A最高耐压18V线DD313 三信道大功率恒流驱动IC 500mA R/G/B恒流驱动DM114A,DM115A 新版8位驱动IC 主要是用于屏幕及灯饰DM115B 通用8位恒流驱动IC 恒流一致性及稳定性高DM11C 8位驱动IC 具有短断点侦测及温度保护功能，屏DM13C 16位驱动IC 具有短断点侦测及温度保护功能，屏DM134,DM135, DM136 16位驱动IC 主要用于LED屏幕及护栏管聚积科技公司:MBI5024 面对低端客户16位LED屏幕、护栏灯管恒流驱动IC I5025 16位最大45mALED屏幕、护栏灯管恒流驱动ICMBI5026 16位最大90mA LED屏幕、护栏灯管恒流驱动IC广鹏科技公司:AMC7140 5-50V DC&DC 最大500mA电流可调，1颗或多颗LED驱AMC7150 5-24V DC&DC 最大1.5A固定式， 1-3颗LED驱动台晶科技:T6317A MR16-1W 7-24V 350mA 1W多颗驱动ICT6325A MR16-3/5W 7-24V 700mA 多颗LED驱动IC东芝公司:TB62726AN/AF 16位全彩LED大屏幕TB62726ANG/AFG 16位全彩LED大屏幕彩LED大屏幕带断、短路侦测及温度保护IR 国际整流器公司:IRS2540 200V市电直驱1W多颗LED驱动IC，500mA IRS2541美国超科公司 (Supertex):HV9910 高压大功率直驱LED恒流器件HV9931 高压双向检测大功率直驱LED恒流IC，可PWM灰度调节杭州士兰微电子有限公司:SB16726 16位恒流驱动全彩屏幕ICSC16722 可级连、大电流输出的专用LED驱动电路SB42351 350mA低压差白光固定式LED驱动芯片SB42510 PWM控制、1A白光LED恒流芯片QX9910 大功率20MA-2A,2.5V-220V直驱恒流ICQX9920 2.5V-220V可编程LED 驱动电流，编程范围为10mA到1A QX62726 LED大屏幕16位移位恒流驱动SM16126B 16位恒流移位寄存器，应用于LED屏幕及灯饰产品LED屏幕配套部分逻辑IC，飞利浦些列：74HC595D 逻辑8位移位寄存器74HC245D 3态8总线收发器74HC138D 3-8线译码器、多路转换74HC164D 8位移位寄存器（串进并出）74HC04D 逻辑6非门74HC08D 逻辑6非门驱动器74HC244D 8缓冲/线驱动/线接收(3态)LED屏幕配套部分 MOS管：MT4953 台湾茂钿APM4953 台湾茂达GE4953 深圳捷托74HC5951 、描述 74HC595是硅结构的CMOS器件，兼容低电压TTL电路，遵守JEDEC标准。

灯驱动芯片灯驱动芯片（LED Driver）是一种能够控制和驱动LED灯的专用芯片。

随着LED照明技术的快速发展，灯驱动芯片在照明应用中扮演着至关重要的角色。

本文将对灯驱动芯片进行详细介绍。

灯驱动芯片主要的功能是将直流电源能够产生的电能转换为适用于驱动LED运行的电源，并通过电流和电压控制方式来控制LED的亮度和颜色。

灯驱动芯片通常包含功率转换和控制电路两部分。

其中功率转换电路负责将直流电源转换为匹配LED工作的恒定电流或恒定电压，而控制电路则负责接收外部控制信号，并根据信号调整LED的亮度和颜色。

灯驱动芯片的主要特点和优势有以下几点：1. 高效能：灯驱动芯片采用高效能的功率转换技术，能够最大程度地提高LED的能量利用率，减少能量损耗。

相比传统照明方式，LED驱动芯片的高效能特点既可以帮助用户节省用电成本，也能减少能源的浪费，符合节能减排的要求。

2. 稳定性强：灯驱动芯片能够提供稳定的输出电流或电压，保证LED的亮度和颜色的稳定性。

通过对输入电源的实时监测和调整，灯驱动芯片可以自动适应电源的波动，提供稳定的电源输出，有效延长LED的使用寿命。

3. 调光性能好：灯驱动芯片具有很好的调光性能，可以实现从0-100%的调光范围内的无级调节。

用户可以通过外部控制信号或直接调节芯片内部的电阻来实现对LED亮度的调节，满足不同的照明需求。

4. 多种保护功能：灯驱动芯片通常会集成多种保护功能，如过流保护、过温保护和短路保护等。

当LED发生异常情况时，芯片能够及时检测到并采取相应保护措施，避免由于LED损坏导致整个照明系统的故障。

5. 灵活性强：灯驱动芯片能够适应不同的LED灯具和照明应用需求。

芯片的输入电压范围广泛，可以适应不同国家和地区的电网标准；输出电流和电压也可以灵活调节，满足不同LED灯的驱动需求。

总结来说，灯驱动芯片在LED照明应用中发挥着至关重要的作用。

它不仅可以提供稳定、高效的电源驱动，保证LED的亮度和颜色的稳定性，还具有良好的调光性能和多种保护功能。

科技有限公司

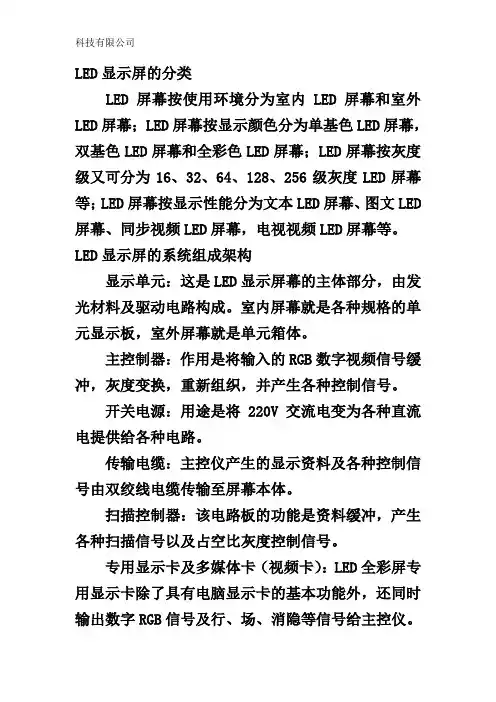

LED显示屏的分类
LED屏幕按使用环境分为室内LED屏幕和室外LED屏幕；LED屏幕按显示颜色分为单基色LED屏幕，双基色LED屏幕和全彩色LED屏幕；LED屏幕按灰度级又可分为16、32、64、128、256级灰度LED屏幕等；LED屏幕按显示性能分为文本LED屏幕、图文LED 屏幕、同步视频LED屏幕，电视视频LED屏幕等。

LED显示屏的系统组成架构
显示单元：这是LED显示屏幕的主体部分，由发光材料及驱动电路构成。

室内屏幕就是各种规格的单元显示板，室外屏幕就是单元箱体。

主控制器：作用是将输入的RGB数字视频信号缓冲，灰度变换，重新组织，并产生各种控制信号。

开关电源：用途是将220V交流电变为各种直流电提供给各种电路。

传输电缆：主控仪产生的显示资料及各种控制信号由双绞线电缆传输至屏幕本体。

扫描控制器：该电路板的功能是资料缓冲，产生各种扫描信号以及占空比灰度控制信号。

专用显示卡及多媒体卡（视频卡）：LED全彩屏专用显示卡除了具有电脑显示卡的基本功能外，还同时输出数字RGB信号及行、场、消隐等信号给主控仪。

LED灯的恒流驱动芯片介绍恒流驱动芯片的作用是提供稳定的电流输出，以保持LED灯的亮度恒定。

LED灯的亮度与电流成正比，如果电流波动，LED灯的亮度也会波动。

因此，一个稳定的电流输入是确保LED灯稳定亮度的关键。

恒流驱动芯片的工作原理是利用负反馈回路来实现对电流的恒定控制。

当输入电压发生变化时，芯片会自动调整输出电流，以确保恒定的电流输出。

这种反馈机制使得LED灯的亮度不会受到外界环境的影响。

恒流驱动芯片具有多种保护功能，以确保LED灯的安全使用。

它通常包括过流保护，过压保护，过温保护等功能，当发生异常情况时，芯片会自动断开电流输出，以保护LED灯和芯片本身。

恒流驱动芯片的选择要根据LED灯的功率和电源电压来确定。

不同功率和电源电压的LED灯需要不同规格的恒流驱动芯片。

因此，在选择恒流驱动芯片时，需要考虑LED灯的需求，并选择符合要求的芯片。

恒流驱动芯片的优点之一是高效的能源转化能力。

它可以通过电流的恒定输出减少能耗，并确保LED灯的寿命。

由于恒流驱动芯片能够根据实际需要调整输出功率，LED灯在使用过程中不会浪费能量，从而提高能源利用效率。

另一个优点是恒流驱动芯片的可靠性和稳定性。

由于其具有多种保护功能，能够及时检测和处理异常情况，保证LED灯的正常工作。

同时，该芯片的电流输出稳定，不受外界环境的影响，能够在各种工作环境下保持恒定的亮度。

除了以上优点，恒流驱动芯片还具有较小的体积和重量，适用于各种LED照明产品的设计。

它可以在有限的空间中集成多种功能，提高产品的紧凑性和便携性。

总的来说，恒流驱动芯片是LED照明产品中不可缺少的重要组件。

它具有稳定的电流输出和高效的能源转化能力，能够保障LED灯的稳定亮度和长寿命。

同时，它的多种保护功能和可靠性使LED灯更加安全可靠。

随着科技的不断发展，恒流驱动芯片将会变得更加先进和智能化，为人们的照明需求提供更好的解决方案。

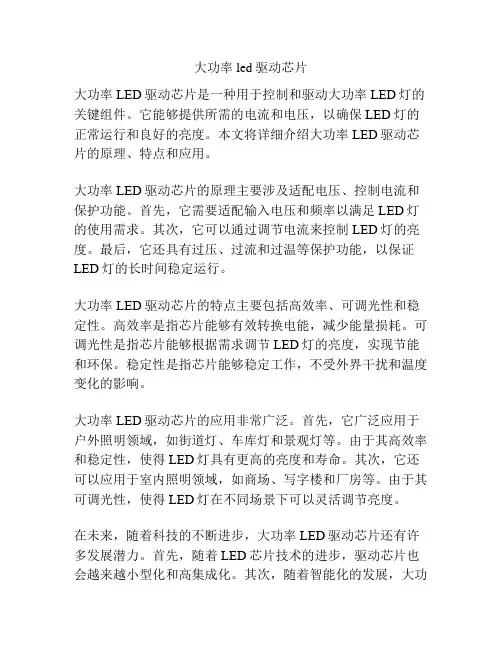

大功率led驱动芯片大功率LED驱动芯片是一种用于控制和驱动大功率LED灯的关键组件。

它能够提供所需的电流和电压，以确保LED灯的正常运行和良好的亮度。

本文将详细介绍大功率LED驱动芯片的原理、特点和应用。

大功率LED驱动芯片的原理主要涉及适配电压、控制电流和保护功能。

首先，它需要适配输入电压和频率以满足LED灯的使用需求。

其次，它可以通过调节电流来控制LED灯的亮度。

最后，它还具有过压、过流和过温等保护功能，以保证LED灯的长时间稳定运行。

大功率LED驱动芯片的特点主要包括高效率、可调光性和稳定性。

高效率是指芯片能够有效转换电能，减少能量损耗。

可调光性是指芯片能够根据需求调节LED灯的亮度，实现节能和环保。

稳定性是指芯片能够稳定工作，不受外界干扰和温度变化的影响。

大功率LED驱动芯片的应用非常广泛。

首先，它广泛应用于户外照明领域，如街道灯、车库灯和景观灯等。

由于其高效率和稳定性，使得LED灯具有更高的亮度和寿命。

其次，它还可以应用于室内照明领域，如商场、写字楼和厂房等。

由于其可调光性，使得LED灯在不同场景下可以灵活调节亮度。

在未来，随着科技的不断进步，大功率LED驱动芯片还有许多发展潜力。

首先，随着LED芯片技术的进步，驱动芯片也会越来越小型化和高集成化。

其次，随着智能化的发展，大功率LED驱动芯片将与智能控制系统相结合，实现更智能化和便捷的控制方式。

综上所述，大功率LED驱动芯片是实现LED灯高亮度和长寿命的重要组件。

它的原理、特点和应用都具有重要的意义。

随着LED技术的不断进步，相信大功率LED驱动芯片在未来会有更广泛的应用和发展。

LED芯片分析报告LED（Light Emitting Diode，发光二极）芯片是一种固态的半导体器件，它可以直接把电转化为光。

LED的心脏是一个半导体的晶片，晶片的一端附在一个支架上，一端是负极，另一端连接电源的正极，使整个晶片被环氧树脂封装起来。

一、什么是LED芯片也称为led发光芯片，是led灯的核心组件，也就是指的P-N结。

其主要功能是：把电能转化为光能，芯片的主要材料为单晶硅。

半导体晶片由两部分组成，一部分是P 型半导体，在它里面空穴占主导地位，另一端是N型半导体，在这边主要是电子。

但这两种半导体连接起来的时候，它们之间就形成一个P-N结。

当电流通过导线作用于这个晶片的时候，电子就会被推向P区，在P区里电子跟空穴复合，然后就会以光子的形式发出能量，这就是LED发光的原理。

而光的波长也就是光的颜色，是由形成P-N结的材料决定的。

（LED芯片）（高亮LED芯片）二、LED历史50年前人们已经了解半导体材料可产生光线的基本知识，1962年，通用电气公司的尼克·何伦亚克（Nick HolonyakJr.）开发出第一种实际应用的可见光发光二极管。

LED是英文light emitting diode（发光二极管）的缩写，它的基本结构是一块电致发光的半导体材料，置于一个有引线的架子上，然后四周用环氧树脂密封，即固体封装，所以能起到保护内部芯线的作用，所以LED的抗震性能好。

最初LED用作仪器仪表的指示光源，后来各种光色的LED在交通信号灯和大面积显示屏中得到了广泛应用，产生了很好的经济效益和社会效益。

以12英寸的红色交通信号灯为例，在美国本来是采用长寿命、低光效的140瓦白炽灯作为光源，它产生2000流明的白光。

经红色滤光片后，光损失90%，只剩下200流明的红光。

而在新设计的灯中，Lumileds公司采用了18个红色LED光源，包括电路损失在内，共耗电14瓦，即可产生同样的光效。

汽车信号灯也是LED光源应用的重要领域。
