LED驱动电源设计芯片的选用技巧介绍

LED电源设计要点
• 符合安规及电磁兼容的要求 安规就是安全规范，目前是指电子产品在设计中必须保持和遵守的 规范。 安规的特点是：安规强调对使用和维护人员的保护，是我们使用 电子产品方便同时，不让电子产品给我们带来危险，同时允许设 备部分或全部功能丧失。安规是使用安全规范来考虑电子产品， 使产品更加安全。 电磁兼容（英文:Electromagnetic Compatibility，简称EMC）是在 电学中研究意外电磁能量的产生、传播和接收，以及这种能量所 引起的有害影响。电磁兼容的目标是在相同环境下，涉及电磁现 象的不同设备都能够正常运转，而且不对此环境中的任何设备产 生难以忍受的电磁干扰之能力。
LED电源技术
直流输入>开关型DC/DC变换器
• 升压型LED驱动器
LED电源技术
市电供电下的LED驱动
目前LED在应用中大多利用交流市电电源供电。由于LED要 求在直流低电压下工作，采用市电电源供电，则需要通过适 当的电路拓扑将其转换为符合LED工作要求的直流电源。 非隔离：是指在负载端和输入端有直接连接，触摸负载有触电 的危险 电容降压 高压芯片恒流 隔离： 隔离是指在输出端和输入端有隔离变压器，安全性 大大好于非隔离 变压器降压 PWM式恒流
LED及其特点
LED的伏安特性
LED是一种可发光 的二极管，除了具有 发光特性外，还具有 普通半导体整流二极 管的特性。 LED的伏安特性曲 线可以划分为正向特 性区、反向特性区和 反向击穿区
LED伏安特性曲线
LED及其特点
LED的伏安特性
OA段：正向死区 VA为开启LED发光的 电压。比如红色（黄色）LED的开启 电压一般为0.2~0.25V。 AB段：工作区在这一区段，一般是随着 电压增加电流也跟着增加，发光亮度 也跟着增大。但在这个区段内要特别 注意，如果不加任何保护，当正向电 压增加到一定值后，那么LED的正向 电压会减小，而正向电流会加大。如 果没有保护电路，会因电流增大而烧 坏发光二极管。 OC段：反向死区 LED加反向电压是不 发光的（不工作），但有反向电流。 这个反向电流很小，一般在几μA之 内 CD段：反向击穿区 LED的反向电压一般 不要超过10V，最大不得超过15V，否 则就会出现反向击穿，导致LED报废。

关于LED驱动电源那些常见的⼗款经典LED驱动芯⽚⽬前，芯⽚设计⾏业越来越多的⼚家加⼊了LED设计，设计出众多型号，在此从性能价格⽐⽅⾯详细的谈谈，怎样选择⾃⼰合适的IC，哪些IC最合适⾃⼰准备设计的产品。

为IC设计企业了解市场需要什么样的IC，应该制定什么价位中合适。

价格随时会变动只能为参考值。

质量和价格是决定是否采⽤的因数，符合产品设计质量参数要求很重要！价格更重要！1、美国CATALYST公司-CAT4201这个IC驱动1-7颗1W LED。

效率可达92%，6-28V电压输⼊范围降压型驱动应⽤设计。

它最⼤的优势是封装SOT23⼤⼩，线路简介，符合⽬前多数⼩体积灯杯设计使⽤要求。

⼤阻值范围电流调节，可以电位器宽阻值范围调节亮度，⽐如设计台灯等产品需要这样时。

2、美国国家半导体 LM3404LM3404和LM3402的线路⼀样，不同的是电流可以达到1A，驱动1-15pcsLED性价⽐较⾼。

上⾯所列IC规格都是内置MOS管，内置MOS管可以简化线路设计，⼩体积，降低设计综合成本，故障率也会降低。

因其⽬前IC⼯艺制成、成本等原因⼤于1A以上的LED驱动IC需要外置MOS管。

在我们⽇常产品设计中经常会遇到⼤电流设计，⽐如5W、10W等更⾼功率的设计要求，那只能选择外置MOS管的IC才可以。

3、褒贬不⼀的LED驱动芯⽚IC-AMC7150在当时AMC7150还是不错的，它有个很重要的因数就是价格，有不到2元的市场价格，是你采⽤它的理由。

AMC7150⽬前有⼏⼗家可以直接替换的IC型号，价格战会⽆法避免。

在设计参数要求不⾼的低压4-25V产品中可以选择它，基本驱动能⼒在3W以下应⽤设计。

⽐如1W串3颗或3W 1颗LED设计是稳定的。

4、欧洲Zetex公司-ZXLD1350这颗IC⽬前市场反应良好，也是SOT23⼩体积封装，输⼊7-30V电压降压恒流驱动1-7psc LED，线路简洁实⽤。

设计时Rs要紧靠IC避免供电电压⼤幅度不动，这样会影响恒流效果。

led显示屏驱动芯片LED显示屏驱动芯片是指用来控制和驱动LED显示屏幕的集成电路芯片。

它是LED显示屏幕的重要组成部分，能够将输入的图像、文字或视频信号转换为适合LED显示屏显示的驱动信号。

LED显示屏驱动芯片主要分为两类：常规驱动芯片和智能驱动芯片。

常规驱动芯片主要包括驱动IC、行、列扫描芯片和灰度控制芯片等。

驱动IC主要负责将输入的信号转换为行、列信号并控制LED点亮；行、列扫描芯片负责行、列扫描功能，通过对每一个LED点的刷新，实现整个屏幕的显示；灰度控制芯片负责控制每个LED点的亮度，通过调节电流来实现不同灰度的显示。

智能驱动芯片是在常规驱动芯片的基础上加入了更多的功能和特性。

智能驱动芯片可以实现对屏幕亮度、色彩、图像平滑处理和多点触控等的控制。

此外，智能驱动芯片还可以实现远程控制和监控功能，方便对LED显示屏进行远程操作和管理。

驱动芯片的选择对LED显示屏的性能和稳定性有着重要影响。

一个好的驱动芯片应具有以下特点：1.高刷新率和灰度控制能力：LED显示屏需要能够快速刷新屏幕并具有较高的灰度控制能力，以实现清晰、平滑的图像显示。

2.低功耗和热量：驱动芯片应具有较低的功耗和热量，以提高LED显示屏的工作效率和稳定性，减少能源消耗。

3.稳定性和可靠性：驱动芯片需要具有良好的稳定性和可靠性，能够长时间、稳定地工作，不易受外界干扰。

4.接口和兼容性：驱动芯片应具有丰富的接口和兼容性，能够与各种不同类型的控制器和主板连接，并能够兼容不同的通信协议。

5.安全性和技术支持：驱动芯片需要具有良好的安全性，能够保护显示屏免受恶意攻击。

同时，供应商还应提供完善的技术支持和售后服务，解决用户在使用过程中遇到的问题。

总之，LED显示屏驱动芯片是LED显示屏的核心组成部分，对显示效果、稳定性和可靠性起着重要的作用。

随着LED显示屏技术的不断发展，驱动芯片也在不断更新和创新，从而为用户提供更加出色的显示效果和使用体验。

LED驱动电源方案全攻略LED（Light Emitting Diode）驱动电源是用来为LED灯提供电能的电源装置。

LED灯是一种半导体光电器件，需要稳定的电流和电压来驱动。

有多种LED驱动电源方案可供选择，每种方案都有不同的特点和适用场景。

以下是关于LED驱动电源方案的全攻略：1.直接驱动电源方案：直接将LED连接到电源供电，通过电阻限流来保证电流稳定。

这种方案成本较低，但效率较低，不适用于大功率LED灯。

2.恒流驱动电源方案：通过恒流驱动电路来保持LED工作电流恒定，以提高LED的亮度和寿命。

这种方案适用于需要稳定亮度的应用，如室内照明和显示屏。

3.PWM调光驱动电源方案：采用脉冲宽度调制（PWM）技术来控制电流，通过改变脉冲信号的占空比来调节LED的亮度。

这种方案适用于需要可调光的应用，如舞台照明和电视背光。

4.开关电源驱动电源方案：采用开关电源技术，将输入电压经过变压和整流等处理，输出稳定的电流来驱动LED。

这种方案具有高效率和稳定性，适用于大功率和长距离驱动的应用，如户外照明和景观照明。

5.驱动电流调节方案：通过调节驱动电流的大小来控制LED的亮度。

可以使用恒流源、可调电阻、PWM调光等方法来实现驱动电流的调节。

6.功率因数校正方案：LED驱动电源需要具备良好的功率因数，以减少谐波对电网的污染。

可以采用PFC预矫正电路、LC滤波网络等方法来校正功率因数。

7.绝缘驱动电源方案：为了提高安全性能，LED驱动电源通常需要具备绝缘功能，以隔离输入和输出电路。

可以采用变压器隔离、光耦隔离等技术来实现绝缘功能。

当选择LED驱动电源方案时，需要综合考虑LED的特性、应用场景、成本和效率等因素。

根据具体需求，可以选择恒流驱动电源、PWM调光电源或者开关电源等方案。

此外，还要注意选择合适的功率因数校正和绝缘功能，以确保LED驱动电源的安全性和稳定性。

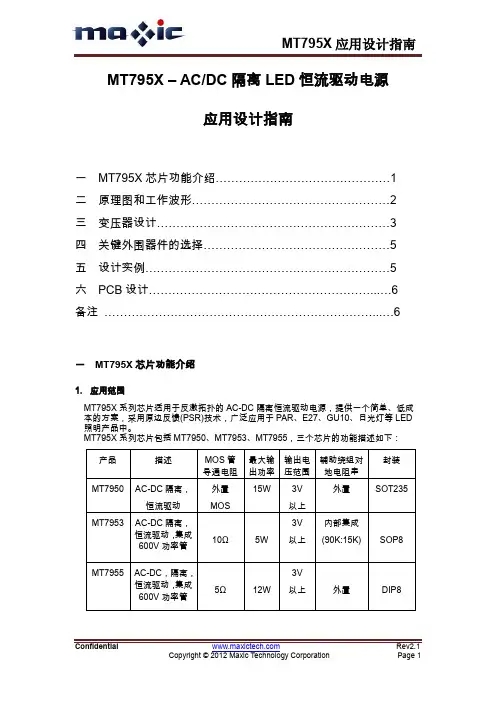

MT795X 应用设计指南
MT795X – AC/DC 隔离 LED 恒流驱动电源 应用设计指南
一 MT795X 芯片功能介绍………………………………………1 二 原理图和工作波形……………………………………………2 三 变压器设计……………………………………………………3 四 关键外围器件的选择…………………………………………5 五 设计实例………………………………………………………5 六 PCB 设计…………………………………………………...…6 备注 ……………………………………………………………...…6
MT7955
Байду номын сангаас3V 5Ω 12W 以上 外置 DIP8
Confidential
Copyright © 2012 Maxic Technology Corporation
Rev2.1 Page 1
MT795X 应用设计指南
2. 性能特点 采用 MT795X 芯片的 LED 恒流驱动电源，工作在 DCM 模式；MT795X 内部采用美芯晟 科技的专利恒流控制技术，可以做到±1%的线性调整率和负载调整率，输出电流 Io 与变 压器的初级电感量 Lp 无关， 大批量生产的一致性好； MT795X 内置了过流、 过压、 短路、 开路等保护功能，电源产品安全可靠；采用原边反馈(PSR)技术，系统方案简洁，外围元 件少，有效降低了产品成本，缩小了产品体积。 3.工作原理 ●芯片逐周期检测变压器原边的峰值电流 Ip_pk，CS 端连接到内部的峰值电压比较器 的输入端，当 CS 脚电压达到 500mV 时，关断主功率管，即 Ton 由 CS 脚电压决定； ●芯片 AUX (DSN)脚检测变压器的退磁时间，通过美芯晟专利技术的算法，得到开关 周期 T，即周期 T 是由变压器的退磁时间决定的； 当交流输入电压变化时，Ton 会发生变化，从而保证输出电流恒定； 当输出电压变化时， 变压器退磁时间发生变化， 开关周期随之变化， 保证输出电流恒定； 当变压器的 Lp 变化时，Ton、退磁时间、开关周期均发生变化，保证输出电流恒定； 因此，无论输入电压、输出电压、变压器的 Lp 如何变化，都可以保证输出电流恒定。

常见的几款LED驱动芯片简介常见的几款LED驱动芯片简介为IC设计企业了解市场需要什么样的IC，应该制定什么价位中合适。

价格随时会变动只能为参考值。

质量和价格是决定是否采用的因数，符合产品设计质量参数要求很重要!价格更重要！现在越来越多的IC设计厂家加入了LED设计队伍，设计出众多型号，在此从性能价格比方面详细的谈谈，怎样选择自己合适的IC，哪些IC最合适自己准备设计的产品。

1、市场褒贬不一的LED驱动IC-AMC7150在当时AMC7150还是不错的，我想了想还是提提，它有个很重要的因数就是价格，有不到2元的市场价格，是你采用它的理由。

AMC7150目前有几十家可以直接替换的IC型号，价格战会无法避免。

在设计参数要求不高的低压4-25V产品中可以选择它，基本驱动能力在3W以下应用设计。

比如1W串3颗或3W 1颗LED设计是稳定的。

2、杭州士兰微电子-SB42511目前士兰半导体推出新款IC，主要是针对驱动24V驱动6颗LED 市场。

价格要高于AMC7153优惠于欧美市场IC，适合设计1-6颗LED，输入6-25V输入电压，SOP8封装形式，主要针对目前低端射灯市场。

3、美国CATAL YST公司-CA T4201这个IC驱动1-7颗1W LED。

效率可达92%，6-28V电压输入范围降压型驱动应用设计。

比前面两款IC最大的优势是封装SOT23大小，线路简介，符合目前多数小体积灯杯设计使用要求。

大阻值范围电流调节，可以电位器宽阻值范围调节亮度，比如设计台灯等产品需要这样时。

4、欧洲Zetex公司—ZXLD1350这颗IC目前市场反应良好，也是SOT23小体积封装，输入7-30V 电压降压恒流驱动1-7psc LED，线路简洁实用。

设计时Rs要紧靠IC避免供电电压大幅度不动，这样会影响恒流效果。

总体电子物料成本要略高于前款IC。

5、国国家半导体LM3402LM3402市场反映不错，输入电压范围涵盖整个汽车应用领域，内置MOS管最多可以15颗LED，1-3颗LED是感觉有些贵，5颗以上时性价比很不错。

⼏款常⽤LED显⽰屏驱动芯⽚介绍及选择VK1624型号：VK1624品牌：VINKA/永嘉微电/永嘉微封装形式：SOP24(M)/DIP24(P)年份：新年份概述VK1624 是 1/5～1/8 占空⽐的 LED 显⽰控制驱动电路。

由 11 根段输出、4 根栅输出、3 根段/栅输出，1 个显⽰存储器、控制电路组成了⼀个⾼可靠性的单⽚机外围 LED 驱动电路。

串⾏数据通过 3 线串⾏接⼝输⼊到 VK1624，采⽤ SOP24/DIP24 的封装形式。

功能特点★ CMOS ⼯艺★低功耗★多种显⽰模式：设置选择段和位的个数（11段x7位，12段x6位，13段x5位，14段x4位）★ 8 个层次的亮度调节电路★ 3 线串⾏接⼝★ 内置 RC 振荡★ 封装形式为 SOP24(M)/DIP24(P)内存映射的LED控制器及驱动器：VK1628 --- 通讯接⼝:STB/CLK/DIO 电源电压:5V(4.5～5.5V) 驱动点阵:70/52 共阴驱动:10段7位/13段4位共阳驱动:7段10位按键:10x2 封装SOP28VK1629 --- 通讯接⼝:STB/CLK/DIN/DOUT 电源电压:5V(4.5～5.5V) 驱动点阵:128共阴驱动:16段8位共阳驱动:8段16位按键:8x4 封装QFP44VK1629A --- 通讯接⼝:STB/CLK/DIO 电源电压:5V(4.5～5.5V) 驱动点阵:128共阴驱动:16段8位共阳驱动:8段16位按键:--- 封装SOP32 VK1629B --- 通讯接⼝:STB/CLK/DIO 电源电压:5V(4.5～5.5V) 驱动点阵:112 共阴驱动:14段8位共阳驱动:8段14位按键:8x2 封装SOP32VK1629C --- 通讯接⼝:STB/CLK/DIO 电源电压:5V(4.5～5.5V) 驱动点阵:120 共阴驱动:15段8位共阳驱动:8段15位按键:8x1 封装SOP32VK1629D --- 通讯接⼝:STB/CLK/DIO 电源电压:5V(4.5～5.5V) 驱动点阵:96 共阴驱动:12段8位共阳驱动:8段12位按键:8x4 封装SOP32 VK1640 --- 通讯接⼝: CLK/DIN 电源电压:5V(4.5～5.5V) 驱动点阵:128共阴驱动:8段16位共阳驱动:16段8位按键:--- 封装SOP28VK1640B LED驅動IC 8×12段位 8段12位共阴 12段8位共阳封装SSOP24VK1650 --- 通讯接⼝: SCL/SDA 电源电压:5V(3.0～5.5V) 驱动点阵:8x16共阴驱动:8段4位共阳驱动:4段8位按键:7x4 封装SOP16/DIP16VK1651--- VK1651 LED驅動IC 7×4段位 7段4位共阴 7段4位共阳 7×1按键封装SOP16/DIP16VK1668 ---通讯接⼝:STB/CLK/DIO 电源电压:5V(4.5～5.5V) 驱动点阵:70/52共阴驱动:10段7位/13段4位共阳驱动:7段10位按键:10x2 封装SOP24VK6932 --- 通讯接⼝:STB/CLK/DIN 电源电压:5V(4.5～5.5V) 驱动点阵:128共阴驱动:8段16位17.5/140mA 共阳驱动:16段8位按键:--- 封装SOP32VK16K33 --- 通讯接⼝:SCL/SDA 电源电压:5V(4.5V～5.5V) 驱动点阵:128/96/64 共阴驱动:16段8位/12段8位/8段8位共阳驱动:8段16位/8段12位/8段8位按键:13x3 10x3 8x3 封装SOP20/SOP24/SOP28VK1616 ---是 1/5～1/8 占空⽐的 LED 显⽰控制驱动电路,具有 7 根段输出、4 根栅输出，是⼀个由显⽰存储器、控制电路组成的⾼可靠性的 LED 驱动电路。

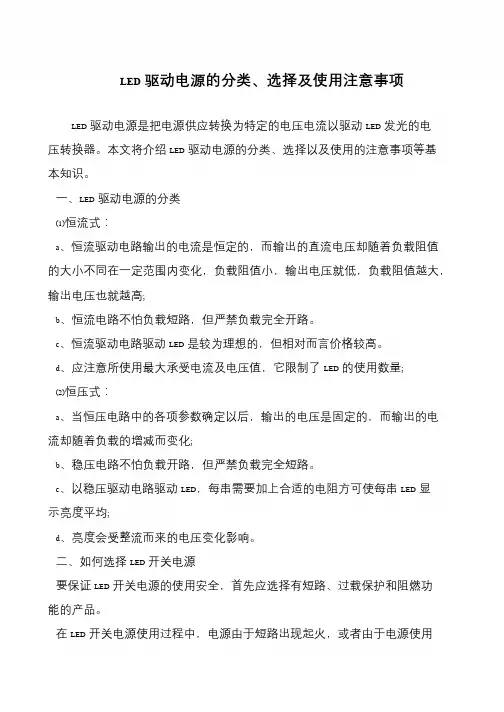

LED驱动电源的分类、选择及使用注意事项
LED驱动电源是把电源供应转换为特定的电压电流以驱动LED发光的电压转换器。

本文将介绍LED驱动电源的分类、选择以及使用的注意事项等基本知识。

一、LED驱动电源的分类
(1)恒流式：
a、恒流驱动电路输出的电流是恒定的，而输出的直流电压却随着负载阻值的大小不同在一定范围内变化，负载阻值小，输出电压就低，负载阻值越大，输出电压也就越高;
b、恒流电路不怕负载短路，但严禁负载完全开路。

c、恒流驱动电路驱动LED是较为理想的，但相对而言价格较高。

d、应注意所使用最大承受电流及电压值，它限制了LED的使用数量;
(2)恒压式：
a、当恒压电路中的各项参数确定以后，输出的电压是固定的，而输出的电流却随着负载的增减而变化;
b、稳压电路不怕负载开路，但严禁负载完全短路。

c、以稳压驱动电路驱动LED，每串需要加上合适的电阻方可使每串LED显示亮度平均;
d、亮度会受整流而来的电压变化影响。

二、如何选择LED开关电源
要保证LED开关电源的使用安全，首先应选择有短路、过载保护和阻燃功能的产品。

在LED开关电源使用过程中，电源由于短路出现起火，或者由于电源使用。

LED驱动芯片工作原理与电路设计LED（Light Emitting Diode，发光二极管）驱动芯片在许多应用中被广泛使用，例如背光源、指示灯、家用照明等。

本文将介绍LED驱动芯片的工作原理和电路设计。

一、LED驱动芯片工作原理1.电源管理：LED驱动芯片需要提供电源管理电路，以保证LED驱动电流的稳定性。

一般情况下，驱动芯片会通过直流-直流（DC-DC）转换器将输入电压调整为合适的电压。

2.电流调节：LED的亮度与电流成正比，因此，LED驱动芯片需要能够调节LED的驱动电流。

一般情况下，驱动芯片会通过反馈电路，实时监测LED电流，以实现恒定电流输出。

3. PWM调光：LED灯的亮度调节通常使用PWM（Pulse Width Modulation，脉宽调制）技术。

驱动芯片需要提供PWM调光功能，通过改变PWM信号的占空比来改变LED的亮度。

二、LED驱动电路设计1.高效率：LED电源的工作效率应尽可能高，以减少能量损耗。

一般情况下，驱动电路采用开关电源设计，可以提高工作效率。

2.稳定性：驱动电路需要具备稳定的驱动电流输出能力，以确保LED 的稳定亮度。

电流反馈和电流保护功能是确保电流稳定性的关键。

3.电流精度：驱动电路应具备高精度的电流输出能力，以满足不同LED的驱动需求。

通常情况下，驱动电路具备可调节电流输出功能。

4.PWM调光：驱动电路需要提供PWM调光功能，以满足亮度调节的需求。

PWM调光电路应具备高精度、低失真的亮度调节能力。

5.过温保护：驱动电路应具备过温保护功能，以防止过热损坏。

过温保护电路可以监测电路温度，当温度超过设定阈值时，即可触发过温保护措施。

以上是LED驱动芯片的工作原理和电路设计的主要内容。

通过合理设计电源管理、电流调节、PWM调光、过温保护等功能模块，可以实现高效、稳定、精确的LED驱动，满足不同应用场景的需求。

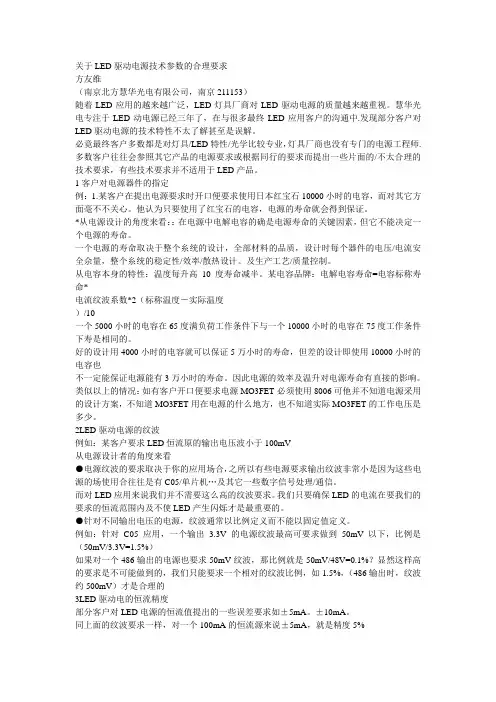

关于LED驱动电源技术参数的合理要求方友维（南京北方慧华光电有限公司，南京211153）随着LED应用的越来越广泛，LED灯具厂商对LED驱动电源的质量越来越重视。

慧华光电专注于LED动电源已经三年了，在与很多最终LED应用客户的沟通中.发现部分客户对LED驱动电源的技术特性不太了解甚至是误解。

必竟最终客户多数都是对灯具/LED特性/光学比较专业，灯具厂商也没有专门的电源工程师.多数客户往往会参照其它产品的电源要求或根据同行的要求而提出一些片面的/不太合理的技术要求，有些技术要求并不适用于LED产品。

1客户对电源器件的指定例：1.某客户在提出电源要求时开口便要求使用日本红宝石10000小时的电容，而对其它方面毫不不关心。

他认为只要使用了红宝石的电容，电源的寿命就会得到保证。

*从电源设计的角度来看：：在电源中电解电容的确是电源寿命的关键因素，但它不能决定一个电源的寿命。

一个电源的寿命取决于整个糸统的设计，全部材料的品质，设计时每个器件的电压/电流安全佘量，整个糸统的稳定性/效率/散热设计。

及生产工艺/质量控制。

从电容本身的特性：温度每升高10度寿命减半。

某电容品牌：电解电容寿命=电容标称寿命*电流纹波系数*2（标称温度－实际温度）/10一个5000小时的电容在65度满负荷工作条件下与一个10000小时的电容在75度工作条件下寿是相同的。

好的设计用4000小时的电容就可以保证5万小时的寿命，但差的设计即使用10000小时的电容也不一定能保证电源能有3万小时的寿命。

因此电源的效率及温升对电源寿命有直接的影响。

类似以上的情况：如有客户开口便要求电源MO3FET必须使用8006可他并不知道电源采用的设计方案，不知道MO3FET用在电源的什么地方，也不知道实际MO3FET的工作电压是多少。

2LED驱动电源的纹波例如：某客户要求LED恒流原的输出电压波小于100mV从电源设计者的角度来看●电源纹波的要求取决于你的应用场合，之所以有些电源要求输出纹波非常小是因为这些电源的场使用合往往是有C05/单片机…及其它一些数字信号处理/通信。

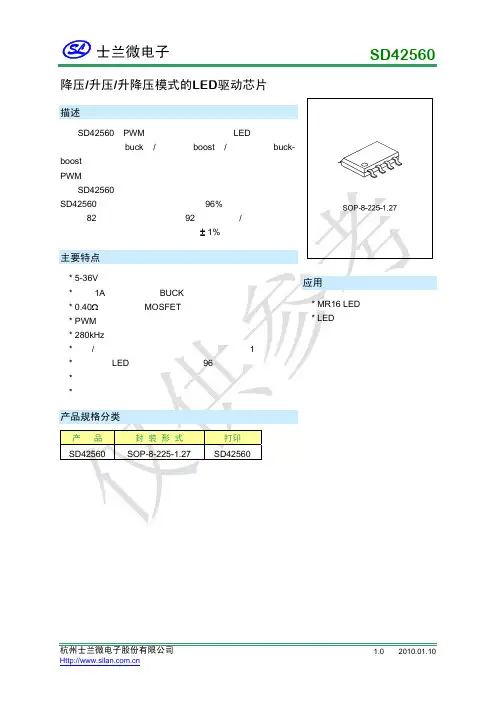

1. PWM 调光功能 SD42560 内部设定 PWM 调光功能。当 PWM 电压悬空或者接高电平时，芯片正常工作，当
PWM 电压接低电平时，COMP 脚与芯片断开，电容上的电荷处于保持状态，电平保持，电流比较
杭州士兰微电子股份有限公司

版本号：1.0 2010.01.10 共8页 第4页
功率管漏电流 电流限制 最大占空比 振荡频率
PWM 调光脚开启电压
PWM 调光脚关断电压
PWM 脚下拉电流 PWM 脚上拉电流 COMP 端箝位电压 开关管导通电阻 VDD 电压 采样电压阈值
符号
测试条件
最小值 典型值 最大值
VIN VCC=5/36V，
IIN VPWM=5V
IL
VSW=36V
5
36
I/O 补偿端，外接补偿元件。
6
PWM
I PWM 调光端，外接 PWM 信号改变输出电流的大小。
7
VDD
I 5V 基准输出端。
8
VIN
I 输入电压。
功能描述
SD42560 是电流模式的 LED 驱动电路，可以应用与降压模式（Buck），升压模式（Boost），升 降压模式（Buck－Boost）三种模式。用于满足不同的 LED 应用。
升压/降压模式的工作原理为：在一个工作周期的开始时，内部振荡器输出触发信号，将芯片 内部功率管导通，SW 输出低电平，VIN，电感和内部开关管，GND 组成通路，给电感储能，电感 上的电流增加。LED 上的电流通过 SENSE-和 SENSE+进行采样，将采样值与阈值进行误差放 大，输出信号再与功率管的峰值电流进行比较，当功率管的峰值电流值达到误差放大输出值时， 功率管截止。电感，肖特基，Rs，LED 组成的回路给 LED 供电，电感电流降低。在下一个时钟到 来时，开关管开通，进入下一个开关周期。

LED驱动电源基础知识目录一、LED概述 (2)1.1 LED定义与分类 (3)1.2 LED工作原理 (4)1.3 LED应用领域 (5)二、LED驱动电源基本概念 (6)2.1 驱动电源定义 (8)2.2 驱动电源功能 (8)2.3 驱动电源性能指标 (9)三、LED驱动电源主要类型 (11)3.1 电源模块 (12)3.2 分立元件驱动电路 (13)3.3 集成电路驱动电路 (14)3.4 微控制器驱动电路 (15)四、LED驱动电源设计要素 (16)4.1 选择合适的输入电压 (18)4.2 确定输出电流与电压范围 (19)4.3 考虑电磁兼容性与安规要求 (21)4.4 确保电源高效率与低功耗 (22)4.5 设计保护机制与故障处理 (23)五、LED驱动电源实例分析 (24)5.1 常见LED驱动电源介绍 (25)5.2 实际应用案例解析 (27)5.3 性能评估与测试方法 (28)六、LED驱动电源发展趋势与挑战 (28)6.1 技术创新与发展趋势 (30)6.2 面临的挑战与解决方案 (31)6.3 未来市场与应用前景展望 (32)一、LED概述LED（Light Emitting Diode，发光二极管）是一种固态半导体发光器件，其基本原理是通过电流激发半导体材料中的电子和空穴，从而释放出光子产生可见光。

LED具有高效、节能、寿命长、响应速度快、体积小、重量轻、耐冲击等优点，因此广泛应用于照明、显示、指示等领域。

LED的历史可以追溯到上世纪六十年代，最初仅在显示领域应用，随着科技的进步，LED制造技术不断发展，其应用领域也逐渐扩大。

现代的LED驱动电源作为LED正常工作的重要组件，为LED提供稳定的工作电流和电压，确保其发光效率和寿命。

了解LED驱动电源基础知识对于正确使用和应用LED具有重要意义。

LED的基本结构包括芯片、封装材料等部分。

其中芯片是核心部分，负责发光；封装材料则保护芯片并使得LED具有特定的形状和颜色。

盘点：LED驱动方式对比及LED驱动电源的选择
LED是特性敏感的半导体器件，又具有负温度特性，因而在应用过程中需要对其进行稳定工作状态和保护，从而产生了驱动的概念。

LED器件对驱动电源的要求近乎苛刻，LED不像普通的白炽灯泡，可以直接连接220V的交流市电。

LED是3伏左右的低电压驱动，必须要设计复杂的变换电路，不同用途的LED灯，要配备不同的电源适配器。

国际市场上国外客户对LED 驱动电源的效率转换、有效功率、恒流精度、电源寿命、电磁兼容的要求都非常高，设计一款好的电源必须综合考虑这些因数，因为电源在整个灯具中的作用就好比像人的心脏一样重要。

 由于受到LED功率水平的限制，通常需同时驱动多个LED以满足亮度需求，因此，需要专门的驱动电路来点亮LED。

目前主流的几种LED驱动方式有如下几种：
 阻容降压
 利用电容在交流下的阻抗来限制输入电流，从而获得直流电平给LED供电。

这种驱动方式结构简单，成本低廉，但是输入非隔离方案，有安全隐患。

而且转换效率很低，无法做到恒流控制。

 隔离反激电路
 利用反激电路，通过变压器在副边产生直流电平，再通过光耦将此电平的纹波反馈回原边，从而自激稳定。

此类电路符合安规认定要求，而且输出恒流精度较好，转换效率较高。

但由于需要光耦和副边恒流控制电路，导致系统复杂，体积大，成本高。

目前已逐渐为原边方案取代。

 原边方案。

照明用led驱动电源技术要求概述及解释说明1. 引言1.1 概述LED照明技术作为一种新兴的节能照明方式，逐渐取代传统照明设备，成为未来照明行业的主流。

而LED驱动电源作为LED照明系统中至关重要的组成部分，对于保证LED灯具的稳定工作和高效能发挥起着关键作用。

因此，LED驱动电源技术的要求越来越严格。

本文将对LED驱动电源技术要求进行概述和解释说明，分析LED驱动电源在照明领域中所面临的挑战，并探讨其对LED照明需求的影响。

同时还将提供LED 电源设计注意事项，以帮助读者更好地理解和应用于实践中。

1.2 文章结构文章主要包括以下几个部分：- 引言：概述文章内容、目的和结构；- LED驱动电源技术要求：详细介绍LED驱动电源技术所需满足的高效能和稳定性要求；- LED照明需求对驱动电源的影响：分析LED灯具亮度、色温以及色彩再现性对驱动电源设计的影响；- LED电源设计注意事项：阐述功率因素校正（PFC）设计、电流稳定性调节设计以及保护功能设计等方面的要点。

通过对以上内容的研究和分析，读者将能够深入了解LED驱动电源技术要求，并在实际应用中获得更好的指导和帮助。

1.3 目的本文旨在全面介绍LED驱动电源技术要求，并解释说明LED驱动电源在照明领域中所承担的重要任务。

通过阐述LED照明需求对驱动电源的影响，读者可以更好地理解为何需要满足高效能和稳定性要求。

此外，文章还提供了关于LED 电源设计注意事项的指导，以帮助读者进行合理设计和选型。

总之，本文旨在为从事LED照明行业或对该领域感兴趣的读者提供一个全面而清晰的文档，使他们能够更好地理解LED驱动电源技术要求，并能够应用到实际工作中。

2. LED驱动电源技术要求：2.1 概述：LED（Light Emitting Diode）是一种半导体发光装置，具有高效、节能、长寿命等特点。

为了满足LED照明的需求，LED驱动电源需要具备一定的技术要求。

LED驱动电源主要功能包括将交流电转换为直流电，并提供稳定的电流或电压输出来驱动LED灯。

行业技术贴士：教你正确选择LED驱动电源的窍门
虽然近来LED灯的稳定性已经达到比较好的水平，个别产品出现光衰和色漂移的问题，主要是由于散热设计的不合理。

相对来说LED灯驱动电源的问题要严重的多，是导致死灯或者闪烁的主要原因，也是LED灯质量的短板。

 常规照明路灯是灯头与电源分开的，通常发生故障的是灯头--高压钠灯，
高压钠灯国家标准规定质保期一年，路灯管理单位都会存库一定数量的钠灯，高压钠灯具有成熟的国家标准，其主要配件尺寸、功率等主要参数都是统一的，具备互换性。

 而当前LED灯的故障主要在电源，所以主要就是要解决电源问题。

由于目前LED电源还缺乏强制性的统一标准，市面上的电源各自为政，单路、多路、尺寸不一，难以替换。

随着市面上超大功率LED路灯、LED隧道灯的出现，LED驱动电源故障频频，加之LED路灯驱动电源多采用内置式设计，往往
造成led灯电源维护困难重重，加之部分厂家缺乏售后维修服务，于是业主
的怨声载道，经过媒体的夸大宣传后造成大众对LED灯的误解，影响了
LED产业声誉。

 智能控制是LED灯具的优势之一而电源是智能控制的关键
 智能控制在LED路灯和LED隧道灯照明应用上条件最成熟效果最明显，
智能控制能在不同时间段、根据道路车流密度来实现灯具功率的无级控制，
既满足应用要求，又实现巨大的节能效果，可以为公路主管单位节省大量经费。

在隧道照明上的应用不但可以节能，还可以按照隧道外的亮度情况自动
调节隧道出入口亮度，给司机提供一个视觉过度阶段，以保证驾驶安全。

 散热和防护是电源故障的主要外部因素。

LED驱动芯片概述LED驱动芯片是一种集成电路，用于控制和驱动LED（Light Emitting Diode，发光二极管）的工作。

它通过为LED提供所需的电流和电压来控制LED的亮度和色彩。

LED驱动芯片的设计和性能直接影响到LED显示和照明系统的质量和效果。

工作原理一个典型的LED驱动芯片通常由以下几个主要组成部分组成：1. 输入电路输入电路通常包括电源电压正向直流（DC）输入和控制信号输入。

它通过电压稳压电路来稳定输入电压，以确保LED驱动芯片在不同的输入电压条件下正常工作。

控制信号输入用于接收外部信号，用于控制LED的亮度和颜色。

2. 驱动电路驱动电路是LED驱动芯片的核心部分。

它负责根据输入信号的变化来控制LED的工作状态。

驱动电路通常包括一个电流源，它为LED提供所需的电流。

电流源可以是恒流源或可调节的电流源。

此外，驱动电路还包括电压调节电路，它为LED提供所需的驱动电压。

3. 保护电路保护电路主要负责保护LED驱动芯片和LED免受电源电压的突然变化和过载的损害。

它通常包括过压保护、过流保护和过温保护等功能。

保护电路是确保LED驱动芯片和LED长时间稳定工作的重要组成部分。

4. 控制电路控制电路用于接收和处理来自外部的控制信号，以控制LED的亮度和颜色。

控制电路可以是模拟控制电路或数字控制电路。

模拟控制电路通常用于单色LED驱动芯片，而数字控制电路通常用于多色LED驱动芯片。

主要特点LED驱动芯片具有以下几个主要特点：1. 高效能LED驱动芯片具有高效能的特点，可以提供高效的LED光输出。

它采用先进的电源电路设计和驱动电路设计，可以最大限度地提高电能利用率，减少能源消耗。

2. 稳定性LED驱动芯片具有稳定的特点，可以确保LED的亮度和颜色的稳定性。

它采用高精度的电流源和电压调节电路，可以自动调整电流和电压，以适应LED工作条件的变化。

3. 可调节性LED驱动芯片具有可调节性的特点，可以通过控制信号来调整LED的亮度和颜色。
