发电厂电气主系统—考试题库及答案

全国2018年10月高等教育自学考试发电厂电气主系统试题课程代码:02301第一部分选择题一、单项选择题（本大题共14小题，每小题1分，共14分）在每小题列出的四个选项中只有一个选项是符合题目要求的，请将正确选项前的字母填在题后的括号内。

1.电压互感器的一次绕组并联于被测回路的电路之中,其二次额定电压通常为( )伏。

A.100或100/3B.100或3100⨯C.100或100/2D.100或2100⨯2.引出线停电的操作顺序是依次拉开断路器、( )A.线路侧隔离开关和母线侧隔离开关B.母线侧隔离开关和线路侧隔离开关C.断路器控制回路电源和母线侧隔离开关D.断路器控制回路电源和线路侧隔离开关3.如果要求在检修任一引出线的母线隔离开关时,不影响其他支路供电,则可采用( )A.内桥接线B.单母线带旁路接线C.双母线接线D.单母线分段接线4.在倒母线操作过程中,若备用母线充电成功,则应该( )以保证两组母线等电位。

A.保持母联断路器两侧的隔离开关状态不变B.切断母联断路器的控制回路电源C.切断母联断路器两侧隔离开关的操作电源D.快速将所有支路倒换至备用母线5.经技术经济比较,我国有关设计技术规程中规定,当发电机电压为10.5KV时,对于容量为( )的机组,其高压厂用电电压可采用3KV。

A.100MW及以下B.100～300MWC.25MW以下D.60MW及以下6.配电装置的选择,通常要进行技术经济比较确定。

一般( )电压等级宜采用屋内配电装置。

A.35KV及以下B.35KV及以上C.10KV及以上D.110KV及以下7.电气设备的动稳定电流应不小于通过该电气设备的最大( )电流。

A.三相冲击短路B.冲击短路C.三相短路D.持续工作8.减小矩形母线应力的最有效方法是( )A.改变母线的布置B.增大母线截面C.减少同一相中两个相邻绝缘子间的距离D.增加母线相间距离9.为减小某一线路短路时对其他线路的影响,一般要求在限流电抗器后发生短路时,限流电抗器前的残余电压不小于网络额定电压的( )A.80%B.70%C.60%D.50%10.当断路器处在合闸位置时,断路器的位置指示信号为( )A.红灯闪光B.绿灯闪光C.红灯发平光D.绿灯发平光11.图示转换开关SM处于位置“I”时接通的触点为( )A.1－3,5－7B.2－4,6－8C.1－2,5－6D.3－4,7－812.决定变压器绝缘老化速度的关键因素是( )A.氧化B.温度C.湿度D.油中分解的劣化物13.为避免变压器事故过负荷时绝缘老化过快,绕组最热点温度不得超过( )A.85℃B.98℃C.105 ℃D.140℃14.对夹层绝缘或有机绝缘材料的设备,如果变流耐压试验后绝缘电阻比耐压试验前下降( ),则认为试品不合格。

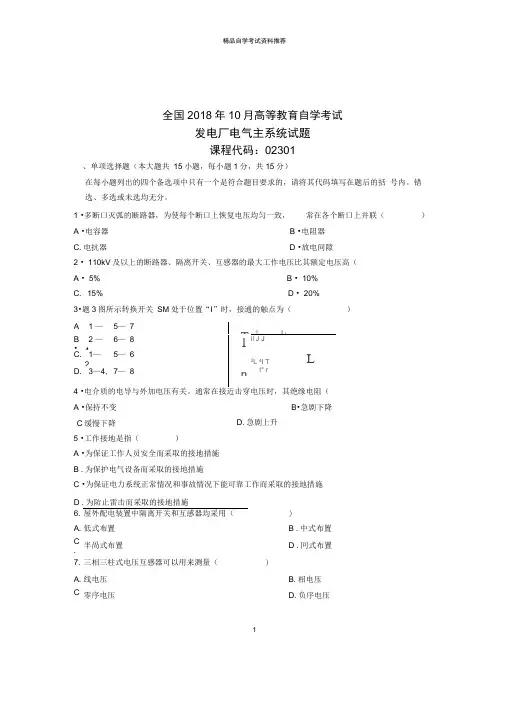

1全国2018年10月高等教育自学考试发电厂电气主系统试题 课程代码：02301、单项选择题（本大题共 15小题，每小题1分，共15分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括 号内。

错选、多选或未选均无分。

1 •多断口灭弧的断路器，为使每个断口上恢复电压均匀一致， 常在各个断口上并联（）A •电容器B •电阻器C .电抗器D •放电间隙2 • 110kV 及以上的断路器、隔离开关、互感器的最大工作电压比其额定电压高（ A • 5% B • 10% C . 15%D • 20%3•题3图所示转换开关 SM 处于位置“I ”时，接通的触点为（ ）A 1 — 5— 7T ..1 ........... L ( ............ uB • 2 — 4,6— 8 1il J JC . 1— 2,5— 62L 4I T LD . 3—4, 7— 8nt* r4 •电介质的电导与外加电压有关。

通常在接近击穿电压时，其绝缘电阻（ A •保持不变 D .急剧上升5 •工作接地是指（）A •为保证工作人员安全而采取的接地措施B .为保护电气设备而采取的接地措施C •为保证电力系统正常情况和事故情况下能可靠工作而采取的接地措施D .为防止雷击而采取的接地措施6.屋外配电装置中隔离开关和互感器均采用（ )A . 低式布置B .中式布置C . 半咼式布置D .冋式布置 7. 三相三柱式电压互感器可以用来测量（ )A . 线电压B .相电压C .零序电压 D .负序电压B •急剧下降C 缓慢下降8 ．若10kV 母线垂直布置，则（）A ．中间相承受的电动力最小C.两边相承受的电动力最大B .中间相承受的电动力最大D .三相承受的电动力相等9. 变压器冷却系统有（）A .油自然循环空气自然冷却系统和强迫油循环水冷却系统两种B .油自然循环强迫空气冷却系统和强迫油循环水冷却系统两种C.油自然循环冷却系统和强迫油循环水冷却系统两种D .油自然循环冷却系统和强迫油循环冷却系统两种10. 为了便于监视发电机并网前的工作状态，发电机定子回路的仪表应接在（）A. 发电机中性点互感器的二次测B •发电机转子侧互感器的二次侧C.发电机出口处互感器的二次侧D •发电机中性点及转子侧互感器的二次侧11. 在大接地电流系统中，如接地电流大于4000A ，则接地装置的接地电阻不应超过（）A . 10 QB . 5QC. 1 Q D . 0.5 Q12．电气主接线是指（）A .发电厂或变电所一、二次设备间的连接关系B •发电厂或变电所重要设备的连接关系C.发电厂或变电所的一次设备按照设计要求连接而成的电路D .发电厂或变电所的一次设备按照运行方式要求连接而成的电路13．低压厂用母线段的设置，应根据锅炉容量与其连接负荷类别的不同来确定。

一、单项选择题1．根据对电气主接线的基本要求，设计电气主接线时首先要考虑( )A．采用有母线的接线形式B．采用无母线的接线形式C．尽量降低投资、少占耕地D．保证必要的可靠性和电能质量要求2.电压互感器的一次额定电压应等于( )A. 100或100/3伏B. 1003或×1003伏C. 所在电网的额定电压D. 100或2×100伏3.输电线路送电的正确操作顺序为( )A.先合母线隔离开关，再合断路器，最后合线路隔离开关B.先合断路器，再合母线隔离开关，最后合线路隔离开关C.先合母线隔离开关，再合线路隔离开关，最后合断路器D.先合线路隔离开关，再合母线隔离开关，最后合断路器4.线路隔离开关的线路侧，通常装有接地闸刀开关，其主要作用是当线路停电之后，合入接地刀闸，将它作为( )使用。

A.防雷接地 B.保护接地C.工作接地D.三相短路接地线5.在110kV及以上的配电装置中，下述哪种条件下可采用多角形接线?( )A.出线不多且发展规模不明确B.出线不多但发展规模明确C.出线多但发展规模不明确D.出线多且发展规模明确6三相导体短路的最大电动力不受( )影响。

A.跨距B.长期允许电流C.相间距离D.三相短路时的冲击电流7.装设分段电抗器的作用是( )A.限制母线回路中的短路电流B.改善母线的电压质量C.吸收多余的无功功率D.改进用户的功率因数8.在交流电路中，弧电流过零值之后，电弧熄灭的条件是( )。

A.弧隙恢复电压<弧隙击穿电压B.弧隙恢复电压=弧隙击穿电压C.弧隙恢复电压>弧隙击穿电压D.减少碰撞游离和热游离9.对厂用I类负荷的供电方式是( )A.一般由一个电源供电B.应由两个独立电源供电，备用电源采用手动切换方式投入C.应由两个独立电源供电，一个电源消失后，另一个电源要立即自动投入D.在全厂停电时需要继续供电10硬铝母线的短路时发热允许温度是( )℃。

A. 70 B. 98 C. 200D. 30011.为保证发电厂厂用低压单个或成组电动机可靠启动，要求厂用母线电压不低于额定电压的（） A.50 B.60% C.70% D.80%12．由于发电厂厂用电一般采用可靠性高的成套配电装置，因而其高、低压母线应采用( ) A 双母线接线B．桥形接线C．双母线带旁路母线接线D．单母线或单母线分段接线13．安全净距是配电装置处于何种电压或内部过电压时，其空气隙均不会被击穿的最小距离?( ) A．平均电压B．额定电压C．最高工作电压D．最低工作电压14．屋内配电装置和屋外配电装置是按( )A．电气设备安装场所的不同区分的B．电气设备安装方式的不同区分的C．电气设备型号的不同区分的D．电气设备尺寸的不同区分的15．将所有电气设备都安装在地平面的基础之上或者设备的支架上，各种电气设备基本上布置在同一水平面上的室外配电装置，称为（）A．低型配电装B．中型配电装置C．半高型配电装置 d 高型配电装置二．填空题（每空1分共20分）1在多角形接线中，检修一台断路器时，多角形接线变成___________，可靠性降低。

一、单项选择题1.根据对电气主接线的基本要求,设计电气主接线时首先要考虑( )A.采用有母线的接线形式B.采用无母线的接线形式C.尽量降低投资、少占耕地D.保证必要的可靠性与电能质量要求2、电压互感器的一次额定电压应等于( )A、100或100/3伏B、1003或×1003伏C、所在电网的额定电压D、100或2×100伏3、输电线路送电的正确操作顺序为( )A、先合母线隔离开关,再合断路器,最后合线路隔离开关B、先合断路器,再合母线隔离开关,最后合线路隔离开关C、先合母线隔离开关,再合线路隔离开关,最后合断路器D、先合线路隔离开关,再合母线隔离开关,最后合断路器4、线路隔离开关的线路侧,通常装有接地闸刀开关,其主要作用就是当线路停电之后,合入接地刀闸,将它作为( )使用。

A、防雷接地B、保护接地C、工作接地D、三相短路接地线5、在110kV及以上的配电装置中,下述哪种条件下可采用多角形接线?( )A、出线不多且发展规模不明确B、出线不多但发展规模明确C、出线多但发展规模不明确D、出线多且发展规模明确6三相导体短路的最大电动力不受( )影响。

A、跨距B、长期允许电流C、相间距离D、三相短路时的冲击电流7、装设分段电抗器的作用就是( )A、限制母线回路中的短路电流B、改善母线的电压质量C、吸收多余的无功功率D、改进用户的功率因数8、在交流电路中,弧电流过零值之后,电弧熄灭的条件就是( )。

A、弧隙恢复电压<弧隙击穿电压B、弧隙恢复电压=弧隙击穿电压C、弧隙恢复电压>弧隙击穿电压D、减少碰撞游离与热游离9、对厂用I类负荷的供电方式就是( )A、一般由一个电源供电B、应由两个独立电源供电,备用电源采用手动切换方式投入C、应由两个独立电源供电,一个电源消失后,另一个电源要立即自动投入D、在全厂停电时需要继续供电10硬铝母线的短路时发热允许温度就是( )℃。

A、70 B、98C、200D、30011、为保证发电厂厂用低压单个或成组电动机可靠启动,要求厂用母线电压不低于额定电压的( ) A、50 B、60% C、70% D、80%12.由于发电厂厂用电一般采用可靠性高的成套配电装置,因而其高、低压母线应采用( ) A 双母线接线 B.桥形接线 C.双母线带旁路母线接线 D.单母线或单母线分段接线13.安全净距就是配电装置处于何种电压或内部过电压时,其空气隙均不会被击穿的最小距离?( ) A.平均电压 B.额定电压 C.最高工作电压 D.最低工作电压14.屋内配电装置与屋外配电装置就是按( )A.电气设备安装场所的不同区分的B.电气设备安装方式的不同区分的C.电气设备型号的不同区分的D.电气设备尺寸的不同区分的15.将所有电气设备都安装在地平面的基础之上或者设备的支架上,各种电气设备基本上布置在同一水平面上的室外配电装置,称为( )A.低型配电装 B.中型配电装置C.半高型配电装置 d 高型配电装置二.填空题(每空1分共20分)1在多角形接线中,检修一台断路器时,多角形接线变成___________,可靠性降低。

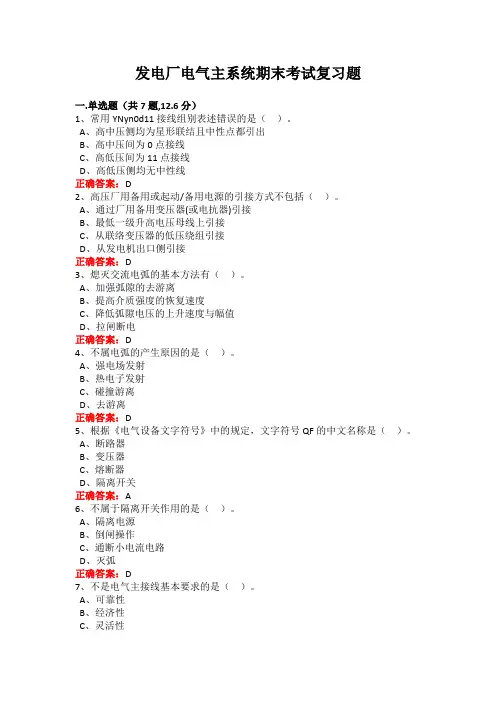

发电厂电气主系统期末考试复习题一.单选题（共7题,12.6分）1、常用YNyn0d11接线组别表述错误的是（）。

A、高中压侧均为星形联结且中性点都引出B、高中压间为0点接线C、高低压间为11点接线D、高低压侧均无中性线正确答案：D2、高压厂用备用或起动/备用电源的引接方式不包括（）。

A、通过厂用备用变压器(或电抗器)引接B、最低一级升高电压母线上引接C、从联络变压器的低压绕组引接D、从发电机出口侧引接正确答案：D3、熄灭交流电弧的基本方法有（）。

A、加强弧隙的去游离B、提高介质强度的恢复速度C、降低弧隙电压的上升速度与幅值D、拉闸断电正确答案：D4、不属电弧的产生原因的是（）。

A、强电场发射B、热电子发射C、碰撞游离D、去游离正确答案：D5、根据《电气设备文字符号》中的规定，文字符号QF的中文名称是（）。

A、断路器B、变压器C、熔断器D、隔离开关正确答案：A6、不属于隔离开关作用的是（）。

A、隔离电源B、倒闸操作C、通断小电流电路D、灭弧正确答案：D7、不是电气主接线基本要求的是（）。

A、可靠性B、经济性C、灵活性D、简易性正确答案：D二.多选题（共8题,14.4分）1、三绕组自耦变压器第三绕组的作用（）。

A、消除三次谐波B、减小自耦变压器的零序阻抗C、单独供电D、消除环流正确答案：ABC2、导体截面形状影响硬导体的（）。

A、散热B、集肤效应系数C、机械强度D、美观度正确答案：ABC3、变压器的理想并列运行条件为（）。

A、电压比相等B、短路阻抗相等C、组连接组别相同D、装设位置相邻正确答案：ABC4、导体的集肤系数Ks与哪些因素有关。

（）。

A、电流的频率B、导体的形状C、导体的尺寸D、空气的湿度正确答案：ABC5、电气二次回路主要包括（）。

A、交流电压回路B、交流电流回路C、断路器控制和信号回路D、继电保护回路以及自动装置回路正确答案：ABCD6、发热对导体和电器的不良影响有（）。

A、机械强度下降B、接触电阻增加C、绝缘性能降低D、磁滞损耗增加正确答案：ABC7、影响变压器绝缘老化的因素有（）。

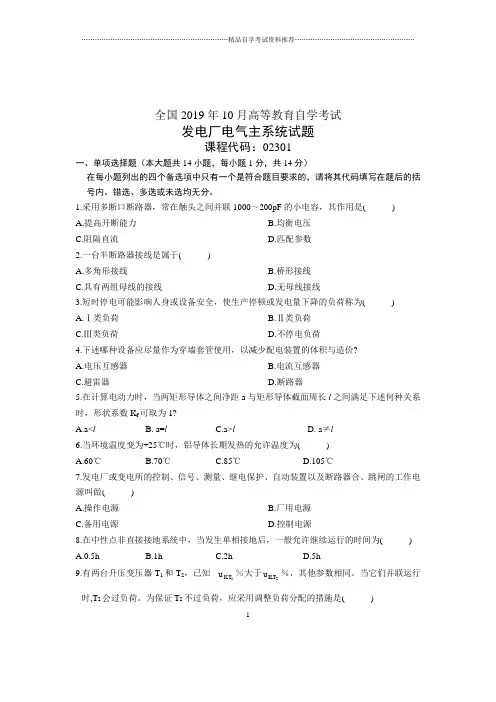

1全国2019年10月高等教育自学考试发电厂电气主系统试题课程代码：02301一、单项选择题（本大题共14小题，每小题1分，共14分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1.采用多断口断路器，常在触头之间并联1000～200pF 的小电容，其作用是( ) A.提高开断能力 B.均衡电压 C.阻隔直流D.匹配参数2.一台半断路器接线是属于( ) A.多角形接线B.桥形接线C.具有两组母线的接线D.无母线接线3.短时停电可能影响人身或设备安全，使生产停顿或发电量下降的负荷称为( ) A.Ⅰ类负荷 B.Ⅱ类负荷 C.Ⅲ类负荷D.不停电负荷4.下述哪种设备应尽量作为穿墙套管使用，以减少配电装置的体积与造价? A.电压互感器 B.电流互感器 C.避雷器D.断路器5.在计算电动力时，当两矩形导体之间净距a 与矩形导体截面周长l 之间满足下述何种关系时，形状系数K f 可取为1? A.a<lB. a=lC.a>lD. a ≠l6.当环境温度变为+25℃时，铝导体长期发热的允许温度为( ) A.60℃B.70℃C.85℃D.105℃7.发电厂或变电所的控制、信号、测量、继电保护、自动装置以及断路器合、跳闸的工作电 源叫做( ) A.操作电源 B.厂用电源 C.备用电源D.控制电源8.在中性点非直接接地系统中，当发生单相接地后，一般允许继续运行的时间为( ) A.0.5hB.1hC.2hD.5h9.有两台升压变压器T 1和T 2，已知1KT u ％大于2KT u ％，其他参数相同。

当它们并联运行时,T 2会过负荷。

为保证T 2不过负荷，应采用调整负荷分配的措施是( )A.调低T1分接头或调高T2分接头B.调低T1分接头或调低T2分接头C.调高T1分接头或调高T2分接头D.调高T1分接头或调低T2分接头10.在被试品绝缘表面靠高压端安装屏蔽电极，是用于消除何种因素对试验的影响?( )A.被试品表面电场B.被试品表面磁场C.被试品表面泄漏电流D.被试品表面感应电压11.在交流耐压试验中，若发生短路，过流保护应在多少时间内动作切除电源?( )A.0.02sB.0.05sC.0.1sD.0.5s12.在磁吹避雷器的每组间隙上并联电阻，以起( )A.消能作用B.分流作用C.限流作用D.均压作用13.如果雷电波u沿着线路入侵变电所，当该线路在变电所侧的隔离开关断开时，则该线路可能出现的最高电压为( )A.0B.0～uC.uD.2u14.在相同的电压等级中，绝缘水平最低的电气设备是( )A.变压器B.避雷器C.旋转电机D.输电线路二、填空题（本大题共10小题，每小题1分，共10分）请在每小题的空格中填上正确答案。

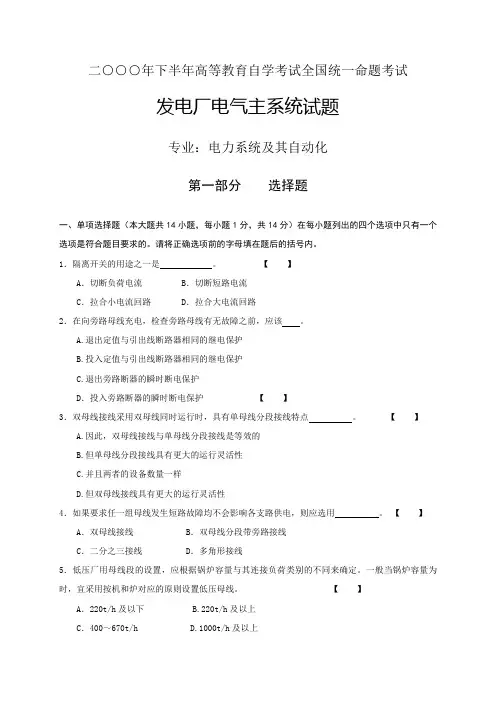

二○○○年下半年高等教育自学考试全国统一命题考试发电厂电气主系统试题专业：电力系统及其自动化第一部分选择题一、单项选择题（本大题共14小题，每小题1分，共14分）在每小题列出的四个选项中只有一个选项是符合题目要求的。

请将正确选项前的字母填在题后的括号内。

1．隔离开关的用途之一是。

【】A．切断负荷电流 B．切断短路电流C．拉合小电流回路 D．拉合大电流回路2．在向旁路母线充电，检查旁路母线有无故障之前，应该。

A.退出定值与引出线断路器相同的继电保护B.投入定值与引出线断路器相同的继电保护C.退出旁路断器的瞬时断电保护D．投入旁路断器的瞬时断电保护【】3．双母线接线采用双母线同时运行时，具有单母线分段接线特点。

【】A.因此，双母线接线与单母线分段接线是等效的B.但单母线分段接线具有更大的运行灵活性C.并且两者的设备数量一样D.但双母线接线具有更大的运行灵活性4．如果要求任一组母线发生短路故障均不会影响各支路供电，则应选用。

【】A．双母线接线 B．双母线分段带旁路接线C．二分之三接线 D．多角形接线5．低压厂用母线段的设置，应根据锅炉容量与其连接负荷类别的不同来确定。

一般当锅炉容量为时，宜采用按机和炉对应的原则设置低压母线。

【】A．220t/h及以下 B.220t/h及以上C．400～670t/h D.1000t/h及以上6．220kV中性点直接接地系统中，其屋外配电装置的带电部分至接地部分之间的安全净距不应小于米。

【】A．1.5 B．1.8 C．1.9 D．2.07．热稳定是指电器通过短路电流时，电器的导体和绝缘部分不因短路电流的热效应使其温度超过它的而造成损坏妨碍继续工作的性能。

【】A．长期工作时的最高允许温度 B．长期工作时的最高允许温升C．短路时的最高允许温度 D．短路时的最高允许温升8．选择矩形母线时，下列条件可不考虑。

【】A．额定电压 B长期允许电流 C动稳定 D热稳定9．为保证供电质量，一般要求正常工作时限流电抗器的电压损失百分值小于。

一、单项选择题1．根据对电气主接线的基本要求，设计电气主接线时首先要考虑( )A．采用有母线的接线形式B．采用无母线的接线形式C．尽量降低投资、少占耕地D．保证必要的可靠性和电能质量要求2.电压互感器的一次额定电压应等于( )A. 100或100/3伏B. 1003或×1003伏C. 所在电网的额定电压D. 100或2×100伏3.输电线路送电的正确操作顺序为( )A.先合母线隔离开关，再合断路器，最后合线路隔离开关B.先合断路器，再合母线隔离开关，最后合线路隔离开关C.先合母线隔离开关，再合线路隔离开关，最后合断路器D.先合线路隔离开关，再合母线隔离开关，最后合断路器4.线路隔离开关的线路侧，通常装有接地闸刀开关，其主要作用是当线路停电之后，合入接地刀闸，将它作为( )使用。

A.防雷接地 B.保护接地C.工作接地D.三相短路接地线5.在110kV及以上的配电装置中，下述哪种条件下可采用多角形接线( )A.出线不多且发展规模不明确B.出线不多但发展规模明确C.出线多但发展规模不明确D.出线多且发展规模明确6三相导体短路的最大电动力不受( )影响。

A.跨距B.长期允许电流C.相间距离D.三相短路时的冲击电流7.装设分段电抗器的作用是( )A.限制母线回路中的短路电流B.改善母线的电压质量C.吸收多余的无功功率D.改进用户的功率因数8.在交流电路中，弧电流过零值之后，电弧熄灭的条件是( )。

A.弧隙恢复电压<弧隙击穿电压B.弧隙恢复电压=弧隙击穿电压C.弧隙恢复电压>弧隙击穿电压D.减少碰撞游离和热游离9.对厂用I类负荷的供电方式是( )A.一般由一个电源供电B.应由两个独立电源供电，备用电源采用手动切换方式投入C.应由两个独立电源供电，一个电源消失后，另一个电源要立即自动投入D.在全厂停电时需要继续供电10硬铝母线的短路时发热允许温度是( )℃。

A. 70 B. 98 C. 200D. 30011.为保证发电厂厂用低压单个或成组电动机可靠启动，要求厂用母线电压不低于额定电压的（）% % %12．由于发电厂厂用电一般采用可靠性高的成套配电装置，因而其高、低压母线应采用( ) A 双母线接线B．桥形接线C．双母线带旁路母线接线D．单母线或单母线分段接线13．安全净距是配电装置处于何种电压或内部过电压时，其空气隙均不会被击穿的最小距离( ) A．平均电压B．额定电压C．最高工作电压D．最低工作电压14．屋内配电装置和屋外配电装置是按( )A．电气设备安装场所的不同区分的B．电气设备安装方式的不同区分的C．电气设备型号的不同区分的D．电气设备尺寸的不同区分的15．将所有电气设备都安装在地平面的基础之上或者设备的支架上，各种电气设备基本上布置在同一水平面上的室外配电装置，称为（）A．低型配电装B．中型配电装置C．半高型配电装置 d 高型配电装置二．填空题（每空1分共20分）1在多角形接线中，检修一台断路器时，多角形接线变成___________，可靠性降低。

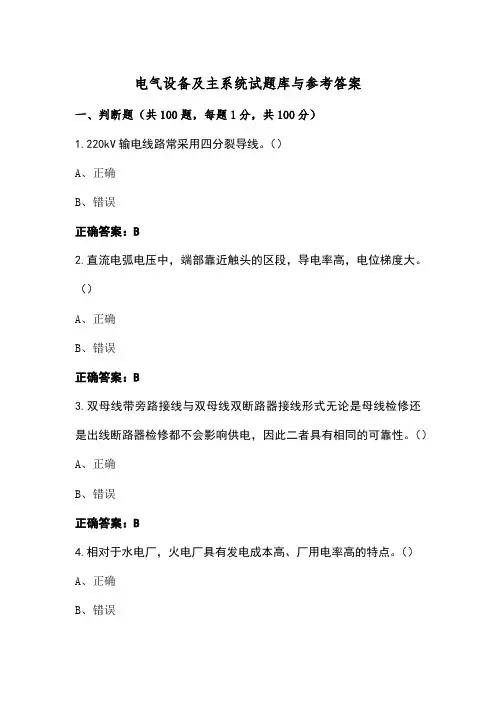

电气设备及主系统试题库与参考答案一、判断题（共100题，每题1分，共100分）1.220kV输电线路常采用四分裂导线。

（）A、正确B、错误正确答案：B2.直流电弧电压中，端部靠近触头的区段，导电率高，电位梯度大。

（）A、正确B、错误正确答案：B3.双母线带旁路接线与双母线双断路器接线形式无论是母线检修还是出线断路器检修都不会影响供电，因此二者具有相同的可靠性。

（）A、正确B、错误正确答案：B4.相对于水电厂，火电厂具有发电成本高、厂用电率高的特点。

（）A、正确B、错误正确答案：A5.可以用刀闸向变压器充电或切除空载变压器。

（）A、正确B、错误正确答案：B6.IT系统适用于三相四线制的大电流系统，电气设备的外露可导电部分直接接地。

（）A、正确B、错误正确答案：B7.凝汽式电厂是供电兼供热的电厂。

（）A、正确B、错误正确答案：B8.配电装置的栅状遮拦物高度不能低于1200mm，栅状遮拦物距地面及栅条间距不能大于200mm。

（）A、正确B、错误正确答案：A9.目前，我国火力发电占总发电量的比例最大。

（）A、正确B、错误正确答案：A10.户外配电装置中，三相联动的隔离开关，操动机构宣布置在中相。

（）A、正确B、错误正确答案：A11.厂用电的启动电源一般是指发电机组在启动或停运过程中，工作电源不能供电的工况下为该机组的厂用负荷提供电源。

（）A、正确B、错误正确答案：A12.同一台电流互感器使用在不同准确级时，二次侧额定电流和额定容量相同。

（）A、正确B、错误正确答案：B13.隔离开关通常与断路器配合，只有在断路器闭合后才能操作。

（）A、正确B、错误正确答案：B14.多油式断路器中油的用途主要是作为灭弧介质。

（）A、正确B、错误正确答案：B15.300MW火电机组常用备用电源一般采用明备用方式。

（）A、正确B、错误正确答案：A16.直流输电频率为零，因此不会产生谐波。

（）A、正确B、错误正确答案：B17.额定电压为380V的电动机，其额定功率一般在300kW以下，额定电压3kV的电动机其额定功率在75kW以下。

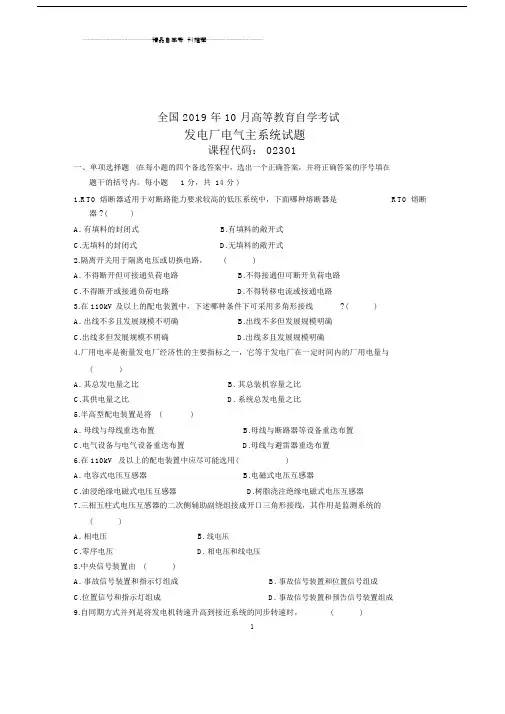

⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯精品自学考料推荐⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯全国 2019 年 10 月高等教育自学考试发电厂电气主系统试题课程代码： 02301一、单项选择题(在每小题的四个备选答案中，选出一个正确答案，并将正确答案的序号填在题干的括号内。

每小题 1 分，共 14 分 )1.RT0 熔断器适用于对断路能力要求较高的低压系统中，下面哪种熔断器是RT0 熔断器 ?()A. 有填料的封闭式B.有填料的敞开式C.无填料的封闭式D.无填料的敞开式2.隔离开关用于隔离电压或切换电路，()A. 不得断开但可接通负荷电路B.不得接通但可断开负荷电路C.不得断开或接通负荷电路D.不得转移电流或接通电路3.在 110kV 及以上的配电装置中，下述哪种条件下可采用多角形接线?()A. 出线不多且发展规模不明确B.出线不多但发展规模明确C.出线多但发展规模不明确D.出线多且发展规模明确4.厂用电率是衡量发电厂经济性的主要指标之一，它等于发电厂在一定时间内的厂用电量与()A. 其总发电量之比B. 其总装机容量之比C.其供电量之比D. 系统总发电量之比5.半高型配电装置是将 ()A. 母线与母线重迭布置B.母线与断路器等设备重迭布置C.电气设备与电气设备重迭布置D.母线与避雷器重迭布置6.在 110kV及以上的配电装置中应尽可能选用()A. 电容式电压互感器B.电磁式电压互感器C.油浸绝缘电磁式电压互感器D.树脂浇注绝缘电磁式电压互感器7.三相五柱式电压互感器的二次侧辅助副绕组接成开口三角形接线，其作用是监测系统的()A. 相电压B. 线电压C.零序电压D. 相电压和线电压8.中央信号装置由()A. 事故信号装置和指示灯组成B. 事故信号装置和位置信号组成C.位置信号和指示灯组成D. 事故信号装置和预告信号装置组成9.自同期方式并列是将发电机转速升高到接近系统的同步转速时，()1A. 在未加励磁的条件下将发电机并入系统，待发电机拉入同步后再加上励磁电流B. 加上励磁电流后将发电机并入系统，使发电机拉入同步C.加上励磁电流使发电机拉入同步后，将发电机并入系统D.在未加励磁的条件下将发电机并入系统，随后立即给发电机加上励磁电流，使发电机拉入同步10.除下列哪一种情况外，其余过程均会使绝缘介质发生不可逆的老化?( )A. 热过程B. 受潮C.化学过程D. 机械损伤11.被试品绝缘状态的好坏，通常用吸收比(K) 表示，吸收比为下面哪一个表达式 ?(R 100 ，R 60，R 15 分别为 100s 、60s 、 15s 时的绝缘电阻 )R100B. K=R100A.K=R15R60R60D. K=R15C. K=R60R1512.行波在架空线和电缆中传播速度的计算公式是( )A.3 108(m / s)3 108B.(m / s)r 0 rrrC.3 108 ( m / s)D.3 108 ( m / s)r / rr / r13.由跨步电压的定义可知，其大小( )A. 不仅与接地装置的接地电阻有关，而且与具体人的步距大小有关B. 只与接地电流大小有关C.与具体个人的步距大小和离接地装置远近有关D.与接地装置的接地电阻和接地电流大小有关14.避雷针的保护范围是指 ()A. 有可能被直接雷击，但过电压得到控制的空间范围B. 具有 1%左右雷击概率的空间范围C.具有 0.1%左右雷击概率的空间范围D.绝对不会被直接雷击的空间范围 二、填空题（每小题1 分，共 10 分）15.在弧柱区内， 带电质点从弧柱区逸出， 进入弧柱周围介质中去的现象称为_________现象。

一、单项选择题。

一、单项选择题。

1．隔离开关的用途之一是．隔离开关的用途之一是 。

【【 c c 】】 A A．切断负荷电流．切断负荷电流．切断负荷电流 B B B．切断短路电流．切断短路电流．切断短路电流 C C．拉合小电流回路．拉合小电流回路．拉合小电流回路 D D D．拉合大电流回路．拉合大电流回路．拉合大电流回路2．双母线接线采用双母线同时运行时，具有单母线分段接线特点．双母线接线采用双母线同时运行时，具有单母线分段接线特点 。

【【 d d 】】 A. A.因此，双母线接线与单母线分段接线是等效的因此，双母线接线与单母线分段接线是等效的因此，双母线接线与单母线分段接线是等效的 B. B.但单母线分段接线具有更大的运行灵活性但单母线分段接线具有更大的运行灵活性但单母线分段接线具有更大的运行灵活性 C. C.并且两者的设备数量一样并且两者的设备数量一样并且两者的设备数量一样D. D.但双母线接线具有更大的运行灵活性但双母线接线具有更大的运行灵活性但双母线接线具有更大的运行灵活性3．如果要求母线发生短路故障不会影响各支路供电，则应选用．如果要求母线发生短路故障不会影响各支路供电，则应选用 。

【 c c 】】 A A．双母线接线．双母线接线．双母线接线 B B B．双母线分段带旁路接线．双母线分段带旁路接线．双母线分段带旁路接线 C C．二分之三接线．二分之三接线．二分之三接线 D D D．多角形接线．多角形接线．多角形接线4．热稳定是指电器通过短路电流时，电器的导体和绝缘部分不因短路电流的热效应使其温度超过它的 而造成损坏妨碍继续工作的性能。

而造成损坏妨碍继续工作的性能。

而造成损坏妨碍继续工作的性能。

【【 c c 】】 A A．长期工作时的最高允许温度．长期工作时的最高允许温度．长期工作时的最高允许温度 B B B．长期工作时的最高允许温升．长期工作时的最高允许温升．长期工作时的最高允许温升 C C．短路时的最高允许温度．短路时的最高允许温度．短路时的最高允许温度 D D D．短路时的最高允许温升．短路时的最高允许温升．短路时的最高允许温升 5、装设分段电抗器的作用是。

电厂电气考试题目及答案一、单项选择题（每题2分，共20分）1. 电厂中常用的同步发电机的励磁方式是（）。

A. 直流励磁B. 交流励磁C. 永磁励磁D. 电磁励磁答案：A2. 电气设备绝缘电阻的测量通常使用（）。

A. 万用表B. 绝缘电阻表C. 直流电桥D. 交流电桥答案：B3. 电厂中，变压器的冷却方式主要有（）。

A. 自然风冷B. 油浸式冷却C. 干式冷却D. 油浸式和干式冷却答案：D4. 以下哪种继电器是用于保护发电机的（）。

A. 过电流继电器B. 差动保护继电器C. 速断继电器D. 电压继电器5. 电厂中，高压断路器的主要作用是（）。

A. 隔离电源B. 切断短路电流C. 转换电路D. 以上都是答案：D6. 电厂电气系统中，避雷器的主要作用是（）。

A. 保护设备免受雷击B. 限制电压波动C. 测量电压D. 转换电路答案：A7. 电厂中，电力变压器的额定电压是指（）。

A. 最高工作电压B. 最低工作电压C. 长期运行的最高电压D. 长期运行的最低电压答案：C8. 电厂中，电气设备的接地方式主要有（）。

A. 直接接地B. 间接接地C. 悬浮接地D. 以上都是答案：D9. 电厂中，高压输电线路的导线通常采用（）。

B. 铝线C. 钢芯铝绞线D. 裸导线答案：C10. 电厂中，电气设备的过电压保护通常采用（）。

A. 熔断器B. 避雷器C. 过电压继电器D. 断路器答案：B二、多项选择题（每题3分，共15分）1. 电厂电气设备中，以下哪些属于一次设备（）。

A. 发电机B. 变压器C. 断路器D. 继电保护装置答案：ABC2. 电厂中，以下哪些因素会影响同步发电机的输出电压（）。

A. 励磁电流B. 负载电流C. 转速D. 温度答案：ABCD3. 电厂电气系统中，以下哪些属于二次设备（）。

A. 测量仪表B. 控制装置C. 继电保护装置D. 通信设备答案：ABCD4. 电厂中，以下哪些是电气设备的过热保护措施（）。

水电厂的厂用电率为A.5-8％B.0.3-2％C.8-10％D.12%回答正确!正确答案： B用于110kV电网的电压互感器，其辅助二次绕组额定电压为A.100/3VB.100VC.100/1.732VD.0V回答错误!正确答案： B已知；主保护动作时间为0.1秒，后备保护动作时间为2秒，断路器全开断时间为0.1秒，校验主母线的短路切除时间为A.2sB.0.2sC.2.1sD.0.1s回答错误!正确答案： B发电机双绕组变压器单元接线的发电机出口只需要装A.断路器和隔离开关B.断路器C.隔离开关D.什么设备都不装回答错误!正确答案： C6-8 NKL-10-300-3型电抗器的额定电流是A.300AB.3kAC.10AD.10kA回答错误!正确答案： A采用单元接线时，厂用高压工作电源的引接方式是A.发电机出口B.发电机电压母线C.与电力联系的最低一级电压的升高电压母线主变低压侧回答错误!正确答案： D题型描述: 单选题一组母线检修,另一工作母线短路也不会停电的接线是A.双母线四分段B.双母线C.3/2接线D.单母线分段带旁路母线回答错误!正确答案： C多角形接线中，每个回路都与()台断路器相连接A.1B.32D.4回答错误!正确答案： C表征断路器熄灭电弧能力的技术参数是A.额定电压B.额定电流C.冲击电流D.额定开断电流回答错误!正确答案： D下列电器中，不需要进行额定电流选择的电器是A.高压断路器B.隔离开关C.电流互感器D.电压互感器回答错误!正确答案： D已知；主保护动作时间为0.1秒，后备保护动作时间为2秒，断路器全开断时间为0.1秒，校验电器的短路切除时间为A.2sB.0.1sC.0.2sD.2.1s回答错误!正确答案： D厂用负荷中，需要采用双电源供电且电源之间手动切换的是A.事故保安负荷B.III类负荷C.II类负荷D.I类负荷回答错误!正确答案： C 热电厂的厂用电率为A.0.3B.8C.8％D.10％E.2％F.512%回答错误!正确答案： B生单相接地故障时，三相五柱式电压互感器，其辅助二次绕组开口端的电压为A.100/1.732VB.100/3VC.100VD.0V回答错误!正确答案： C发电厂厂用电高压接线，常采用A.单母线B.单母线分段带旁路母线单母线分段D.双母线接线回答错误!正确答案： A电弧产生的主要原因是A.碰撞游离B.热游离C.强电场发射D.雪崩回答错误!正确答案： C大型水电厂厂用母线的分段原则是A.只分两段B.按炉分段C.按机组台数分段D.按主变台数分段回答错误!正确答案： C任一母线短路时，不停电的接线有A.单母线分段带旁路母线B.双母线C.单母线分段D.3/2接线回答错误!正确答案： D高型配电装置的特征是A.母线与断路器电流互感器重叠布置母线仅与隔离开关重叠布置C.母线与电气设备不重叠布置D.母线与母线重叠布置回答错误!正确答案： D采用星形接线的电压互感器，其二次绕组额定电压为A.100/3VB.100/1.732VC.100VD.0V回答错误!正确答案： B任一母线短路时，仅短时停电的接线有A.B.单母线分段带旁路母线C.单母线分段D.双母线回答错误!正确答案： D火电厂厂用电高压母线的分段原则是A.只分两段B.按主变台数分段C.按炉分段D.按机组台数分段回答错误!正确答案： C下列电器中，不需要进行热稳定校验的电器是电流互感器B.穿墙套管C.隔离开关D.支柱绝缘子回答错误!正确答案： D水平布置在同一平面的三相导体，最大电动力出现在A.两相短路，边相导体上B.三相短路，中间相导体上C.两相短路，中间相导体上D.三相短路，边相导体上回答错误!正确答案： B采用星形接线的电流互感器，其连接导线的计算长度Lc与实际长度L的关系为A.Lc＝1.732LB.Lc=LC.Lc=2LD.Lc=3L回答错误!正确答案： B导体发热的计算中，可以略去不计的热量是A.导体电阻损耗产生的热量B.导体的传导换热量C.导体的辐射换热量D.导体的对流换热量回答错误!正确答案： BLW11-110断路器中的110表示A.额定开断电流B.设计序号C.额定电压D.额定电流回答错误!正确答案： C当采用（）断路器时，可以不设置旁路母线A.真空B.压缩空气C.少油D.六氟化硫回答错误!正确答案： D工作电流在8000A以上的大电流母线一般采用A.槽形导体B.矩形导体C.圆形导体D.圆管形导体回答错误!正确答案： D工作电流在8000A以上的大电流母线一般采用A.槽形导体B.矩形导体C.圆形导体圆管形导体回答错误!正确答案： D在中小型水力发电厂中，备用电源的设置方法是A.暗备用B.明备用C.设置外部独立电源D.与电力联系的最低一级电压的升高电压母线回答错误!正确答案： A正常运行时，三相五柱式电压互感器，其辅助二次绕组开口端的电压为A.100/1.732VB.100VC.D.100/3V回答错误!正确答案： C发电机变压器与配电装置连接时,300MW发电机采用A.矩形导体母线桥B.电缆C.封闭母线D.槽形导体母线桥回答错误!正确答案： C长期发热过程中的热量平衡关系是导体电阻损耗产生的热量等于A.导体的辐射换热量B.导体的辐射换热量＋导体的对流换热量导体的对流换热量D.导体温度升高所需的热量回答错误!正确答案： B计算矩形导体载流量的基准环境温度为A.25℃B.10℃C.70℃D.20℃回答错误!正确答案： A火电厂的备用电源的设置方法是A.设置外部独立电源B.C.暗备用D.不设置备用电源回答错误!正确答案： B三相五柱式电压互感器，其辅助二次绕组额定电压为A.100/3VB.100VC.100/1.732VD.0V回答错误!正确答案： A导体的长期发热最高允许温度是A.200℃B.70℃C.25℃D.300℃回答错误!正确答案： B隔离开关不需要选择校验的项目是A.额定电压B.热稳定C.额定开断电流D.额定电流回答错误!正确答案： C半高型配电装置的特征是A.母线仅与隔离开关重叠布置B.母线与电气设备不重叠布置C.母线与断路器电流互感器重叠布置D.母线与母线重叠布置回答错误!正确答案： C发电机变压器与配电装置连接时,200MW发电机采用A.封闭母线B.槽形导体母线桥C.电缆D.矩形导体母线桥回答错误!正确答案： A两台容量为25MW的发电机其机压母线一般采用双母线B.单母线分段C.单母线D.双母线分段回答错误!正确答案： D检修任一母线时，不会停电的接线有A.单母线分段B.单母线分段带旁路母线C.单母线D.双母线回答错误!正确答案： D与其他电器相比，限流电抗器特有的选择校验项目有A.短路稳定性B.电抗百分数C.额定电压D.额定电流回答错误!正确答案： B 中型配电装置的特征是A.母线仅与隔离开关重叠布置B.母线与断路器电流互感器重叠布置C.母线与母线重叠布置D.母线与电气设备不重叠布置回答错误!正确答案： D工作电流在4000A以下的屋内母线一般采用A.圆形导体B.矩形导体C.槽形导体D.圆管形导体回答错误!正确答案： B选择电流互感器的二次连接导线截面的目的是A.使导线满足长期发热要求B.使导线满足热稳定要求C.选择电流互感器的准确级D.保证电流互感器的准确级回答错误!正确答案： D采用不完全星形接线的电流互感器，其连接导线的计算长度Lc与实际长度L 的关系为A.Lc=LB.Lc=2LC.Lc＝1.732LD.Lc=3L回答错误!正确答案： C200MW机组的厂用电电压等级为A.380/220VB.6kV和380/220VC.10kV和380/220VD.3kV和380/220V回答错误!正确答案： B在发电厂的电气设备选择中，下列导体中，不需要进行动稳定校验的有A.圆管形B.钢芯铝绞线C.槽形D.矩形回答错误!正确答案： B下列电器中，不需要进行额定电流选择的电器是A.隔离开关B.支柱绝缘子C.穿墙套管D.电流互感器回答错误!正确答案： B任一出线断路器检修时，其所在回路不停电的接线有A.双母线B.单母线C.单母线分段带旁路母线D.单母线分段回答错误!正确答案： C单元接线时，厂用高压备用电源的引接方式是A.从与电力联系紧密的最低一级电压的升高电压母线B.发电机电压母线C.主变低压侧D.发电机出口回答错误!正确答案： AGN19-10/1250型隔离开关的额定电流是A.10kAB.1250AC.19kAD.10A回答错误!正确答案： B按容量选择电压互感器是为了A.使电压互感器的一次侧不过负荷B.选择电压互感器的准确级C.使电压互感器的二次侧不过负荷D.保证电压互感器的准确级回答错误!正确答案： D限制短路电流的目的主要是A.选择轻型断路器B.减小短路电流，使电器设备不受大电流的危害C.减小电缆截面D.保持母线残压在较高的水平回答错误!正确答案： A发电机变压器与配电装置连接时,100MW发电机采用A.封闭母线B.槽形导体母线桥C.矩形导体母线桥D.电缆回答错误!正确答案： B短路切除时间等于继电保护动作时间加上A.燃弧时间B.断路器全开断时间C.断路器固有分闸时间D.0s回答错误!正确答案： B电力系统发生短路时，产生的电动力为最大的短路种类一般为A.两相短路三相短路C.单相接地短路D.两相短路接地回答错误!正确答案： B下列接线中，使用断路器最少的接线是A.四角形B.双母线C.桥形D.单母线分段回答错误!正确答案： C线路电抗器的电抗百分值一般选取A.B.8C.3D.6%E.8F.5%G.2H.12%回答错误!正确答案： C一台50MW的发电机，功率因数为0.8，接成单元接线时，变压器容量应选A.6300kAB.40000kVA63000kVAD.50000kVA回答错误!正确答案： C 分相中型配电装置的特征是A.母线仅与隔离开关重叠布置B.母线与母线重叠布置C.母线与断路器电流互感器重叠布置D.母线与电气设备不重叠布置回答错误!正确答案： A 电弧维持燃烧的主要原因是A.碰撞游离B.C.热游离D.雪崩回答错误!正确答案： C一个半断路器接线中，采用（）元件用三台断路器接往两组母线的接线方式．A.1个B.3个C.5个D.2个回答错误!正确答案： D下列电器中，不需要进行动稳定校验的电器是A.B.电流互感器C.隔离开关D.高压断路器回答错误!正确答案： A硬铜导体的短时发热最高允许温度是A.25℃B.300℃C.200℃D.70℃回答错误!正确答案： B高压断路器的特殊选择项目是额定开断电流B.额定电流C.动稳定D.额定电压回答错误!正确答案： A有机压母线时，厂用高压工作电源的引接方式是A.发电机电压母线B.发电机出口C.与电力联系紧密的最低一级电压的升高电压母线D.主变低压侧回答错误!正确答案： A短时发热过程中的热量平衡关系是导体电阻损耗产生的热量等于A.导体的辐射换热量B.导体的对流换热量C.导体温度升高所需的热量D.导体的辐射换热量＋导体的对流换热量回答错误!正确答案： C下列电器中，不需要进行热稳定校验的电器是A.电流互感器B.电压互感器C.隔离开关D.高压断路器回答错误!正确答案： B发电机变压器与配电装置连接时,25MW发电机采用A.封闭母线B.电缆C.槽形导体母线桥D.矩形导体母线桥回答错误!正确答案： D短路电动力最大值出现在短路发生后的A.0.05sB.0.5sC.0.1sD.0.01s回答错误!正确答案： D近阴极效应使得触头间产生的介质强度是A.100～200VB.150～250VC.300～400VD.200～300V回答错误!正确答案： B在母线联络断路器故障不会造成严重停电事故的接线是A.单母线分段带旁路母线B.双母线C.单母线分段D.双母线分段回答错误!正确答案： D变电所所用电的电压等级一般是A.6kVB.6kV和380/220VC.380/220VD.3kV回答错误!正确答案： C厂用高压备用电源的引接方式有A.联络变的低压侧B.主变低压侧C.发电机电压母线D.从与电力联系紧密的最低一级电压的升高电压母线E.发电机出口回答错误!正确答案： A C D导体短时发热时，不能作为常数对待的参数是A.比热容B.长度C.电阻D.电感E.质量回答错误!正确答案： A C单母线分段接线与单母线接线相比较，其优点是A.可减小母线故障的影响范围B.母线故障时不停电C.对重要用户可以从不同分段上引接D.便于分段检修母线E.出线断路器检修时可不停电回答错误!正确答案： A C D 任一母线检修不停电的接线是A.单母线B.单母线分段C.单母线分段带旁路母线D.双母线E.3/2接线回答错误!正确答案： D E最基本的空间最小安全净距是A.B1B.CC.A1D.A2E.D回答错误!正确答案： C D常用的发电机变压器与配电装置的连接方式有A.软导线B.电缆C.组合导线D.母线桥E.封闭母线回答错误!正确答案： C D E导体在运行中产生的损耗有A.介质损耗B.太阳日照热量C.涡流损耗D.磁滞损耗E.电阻损耗回答错误!正确答案： A C D E下列电气中，需要进行电压损失校验的是A.断路器B.电缆C.电流互感器D.电压互感器E.电抗器回答错误!正确答案： B E屋外35kV及以上配电装置中常用的母线有A.矩形导体B.分裂导线C.钢芯铝绞线D.圆管形导体E.槽形导体回答错误!正确答案： B C D 火电厂厂用电采用A.按炉分段B.单母线接线C.按机组分段D.暗备用E.明备用回答错误!正确答案： A B E 可作为屋外配电装置的是A.HGIS型B.半高型配电装置中型配电装置D.GIS型E.高型配电装置回答错误!正确答案： A B C D E在中性点不接地系统中，为了测量三相对地电压，可以采用的电压互感器是A.三相五柱式B.三只单相式C.一只单相式D.三相三柱式E.电容式回答错误!正确答案： A B以下措施中，可以提高导体载流量的是A.减小导体的电阻B.提高放热系数C.增大导体的截面积D.提高长期发热最高温度E.降低环境温度回答错误!正确答案： A B D屋外配电装置与屋内配电装置都有A.五列布置B.双列布置C.四列布置D.单列布置三列布置回答错误!正确答案： B D按长期发热允许电流选择电缆截面时，与电缆长期允许电流的综合修正系数有关的是A.环境温度B.敷设方式C.土壤热阻率D.电缆型号E.电缆截面回答错误!正确答案： A B C导体的固有频率接近哪几个频率时会产生严重的机械共振A.160Hz。

水电厂的厂用电率为A.5-8％B.0.3-2％C.8-10％D.12%回答正确!正确答案： B用于110kV电网的电压互感器，其辅助二次绕组额定电压为A.100/3VB.100VC.100/1.732VD.0V回答错误!正确答案： B已知；主保护动作时间为0.1秒，后备保护动作时间为2秒，断路器全开断时间为0.1秒，校验主母线的短路切除时间为A.2sB.0.2sC.2.1sD.0.1s回答错误!正确答案： B发电机双绕组变压器单元接线的发电机出口只需要装A.断路器和隔离开关B.断路器C.隔离开关D.什么设备都不装回答错误!正确答案： C6-8 NKL-10-300-3型电抗器的额定电流是A.300AB.3kAC.10AD.10kA回答错误!正确答案： A采用单元接线时，厂用高压工作电源的引接方式是A.发电机出口B.发电机电压母线C.与电力联系的最低一级电压的升高电压母线主变低压侧回答错误!正确答案： D题型描述: 单选题一组母线检修,另一工作母线短路也不会停电的接线是A.双母线四分段B.双母线C.3/2接线D.单母线分段带旁路母线回答错误!正确答案： C多角形接线中，每个回路都与( )台断路器相连接A.1B.32D.4回答错误!正确答案： C表征断路器熄灭电弧能力的技术参数是A.额定电压B.额定电流C.冲击电流D.额定开断电流回答错误!正确答案： D下列电器中，不需要进行额定电流选择的电器是A.高压断路器B.隔离开关C.电流互感器D.电压互感器回答错误!正确答案： D已知；主保护动作时间为0.1秒，后备保护动作时间为2秒，断路器全开断时间为0.1秒，校验电器的短路切除时间为A.2sB.0.1sC.0.2sD.2.1s回答错误!正确答案： D厂用负荷中，需要采用双电源供电且电源之间手动切换的是A.事故保安负荷B.III类负荷C.II类负荷D.I类负荷回答错误!正确答案： C 热电厂的厂用电率为A.0.3B.8C.8％D.10％E.2％F.512%回答错误!正确答案： B生单相接地故障时，三相五柱式电压互感器，其辅助二次绕组开口端的电压为A.100/1.732VB.100/3VC.100VD.0V回答错误!正确答案： C发电厂厂用电高压接线，常采用A.单母线B.单母线分段带旁路母线单母线分段D.双母线接线回答错误!正确答案： A电弧产生的主要原因是A.碰撞游离B.热游离C.强电场发射D.雪崩回答错误!正确答案： C大型水电厂厂用母线的分段原则是A.只分两段B.按炉分段C.按机组台数分段D.按主变台数分段回答错误!正确答案： C任一母线短路时，不停电的接线有A.单母线分段带旁路母线B.双母线C.单母线分段D.3/2接线回答错误!正确答案： D高型配电装置的特征是A.母线与断路器电流互感器重叠布置母线仅与隔离开关重叠布置C.母线与电气设备不重叠布置D.母线与母线重叠布置回答错误!正确答案： D采用星形接线的电压互感器，其二次绕组额定电压为A.100/3VB.100/1.732VC.100VD.0V回答错误!正确答案： B任一母线短路时，仅短时停电的接线有A.B.单母线分段带旁路母线C.单母线分段D.双母线回答错误!正确答案： D火电厂厂用电高压母线的分段原则是A.只分两段B.按主变台数分段C.按炉分段D.按机组台数分段回答错误!正确答案： C下列电器中，不需要进行热稳定校验的电器是电流互感器B.穿墙套管C.隔离开关D.支柱绝缘子回答错误!正确答案： D水平布置在同一平面的三相导体，最大电动力出现在A.两相短路，边相导体上B.三相短路，中间相导体上C.两相短路，中间相导体上D.三相短路，边相导体上回答错误!正确答案： B采用星形接线的电流互感器，其连接导线的计算长度Lc与实际长度L的关系为A.Lc＝1.732LB.Lc=LC.Lc=2LD.Lc=3L回答错误!正确答案： B导体发热的计算中，可以略去不计的热量是A.导体电阻损耗产生的热量B.导体的传导换热量C.导体的辐射换热量D.导体的对流换热量回答错误!正确答案： BLW11-110断路器中的110表示A.额定开断电流B.设计序号C.额定电压D.额定电流回答错误!正确答案： C当采用（）断路器时，可以不设置旁路母线A.真空B.压缩空气C.少油D.六氟化硫回答错误!正确答案： D工作电流在8000A以上的大电流母线一般采用A.槽形导体B.矩形导体C.圆形导体D.圆管形导体回答错误!正确答案： D工作电流在8000A以上的大电流母线一般采用A.槽形导体B.矩形导体C.圆形导体圆管形导体回答错误!正确答案： D在中小型水力发电厂中，备用电源的设置方法是A.暗备用B.明备用C.设置外部独立电源D.与电力联系的最低一级电压的升高电压母线回答错误!正确答案： A正常运行时，三相五柱式电压互感器，其辅助二次绕组开口端的电压为A.100/1.732VB.100VC.D.100/3V回答错误!正确答案： C发电机变压器与配电装置连接时,300MW发电机采用A.矩形导体母线桥B.电缆C.封闭母线D.槽形导体母线桥回答错误!正确答案： C长期发热过程中的热量平衡关系是导体电阻损耗产生的热量等于A.导体的辐射换热量B.导体的辐射换热量＋导体的对流换热量导体的对流换热量D.导体温度升高所需的热量回答错误!正确答案： B计算矩形导体载流量的基准环境温度为A.25℃B.10℃C.70℃D.20℃回答错误!正确答案： A火电厂的备用电源的设置方法是A.设置外部独立电源B.C.暗备用D.不设置备用电源回答错误!正确答案： B三相五柱式电压互感器，其辅助二次绕组额定电压为A.100/3VB.100VC.100/1.732VD.0V回答错误!正确答案： A导体的长期发热最高允许温度是A.200℃B.70℃C.25℃D.300℃回答错误!正确答案： B隔离开关不需要选择校验的项目是A.额定电压B.热稳定C.额定开断电流D.额定电流回答错误!正确答案： C半高型配电装置的特征是A.母线仅与隔离开关重叠布置B.母线与电气设备不重叠布置C.母线与断路器电流互感器重叠布置D.母线与母线重叠布置回答错误!正确答案： C发电机变压器与配电装置连接时,200MW发电机采用A.封闭母线B.槽形导体母线桥C.电缆D.矩形导体母线桥回答错误!正确答案： A两台容量为25MW的发电机其机压母线一般采用双母线B.单母线分段C.单母线D.双母线分段回答错误!正确答案： D检修任一母线时，不会停电的接线有A.单母线分段B.单母线分段带旁路母线C.单母线D.双母线回答错误!正确答案： D与其他电器相比，限流电抗器特有的选择校验项目有A.短路稳定性B.电抗百分数C.额定电压D.额定电流回答错误!正确答案： B 中型配电装置的特征是A.母线仅与隔离开关重叠布置B.母线与断路器电流互感器重叠布置C.母线与母线重叠布置D.母线与电气设备不重叠布置回答错误!正确答案： D工作电流在4000A以下的屋内母线一般采用A.圆形导体B.矩形导体C.槽形导体D.圆管形导体回答错误!正确答案： B选择电流互感器的二次连接导线截面的目的是A.使导线满足长期发热要求B.使导线满足热稳定要求C.选择电流互感器的准确级D.保证电流互感器的准确级回答错误!正确答案： D采用不完全星形接线的电流互感器，其连接导线的计算长度Lc与实际长度L的关系为A.Lc=LB.Lc=2LC.Lc＝1.732LD.Lc=3L回答错误!正确答案： C200MW机组的厂用电电压等级为A.380/220VB.6kV和380/220VC.10kV和380/220VD.3kV和380/220V回答错误!正确答案： B在发电厂的电气设备选择中，下列导体中，不需要进行动稳定校验的有A.圆管形B.钢芯铝绞线C.槽形D.矩形回答错误!正确答案： B下列电器中，不需要进行额定电流选择的电器是A.隔离开关B.支柱绝缘子C.穿墙套管D.电流互感器回答错误!正确答案： B任一出线断路器检修时，其所在回路不停电的接线有A.双母线B.单母线C.单母线分段带旁路母线D.单母线分段回答错误!正确答案： C单元接线时，厂用高压备用电源的引接方式是A.从与电力联系紧密的最低一级电压的升高电压母线B.发电机电压母线C.主变低压侧D.发电机出口回答错误!正确答案： AGN19-10/1250型隔离开关的额定电流是A.10kAB.1250AC.19kAD.10A回答错误!正确答案： B按容量选择电压互感器是为了A.使电压互感器的一次侧不过负荷B.选择电压互感器的准确级C.使电压互感器的二次侧不过负荷D.保证电压互感器的准确级回答错误!正确答案： D限制短路电流的目的主要是A.选择轻型断路器B.减小短路电流，使电器设备不受大电流的危害C.减小电缆截面D.保持母线残压在较高的水平回答错误!正确答案： A发电机变压器与配电装置连接时,100MW发电机采用A.封闭母线B.槽形导体母线桥C.矩形导体母线桥D.电缆回答错误!正确答案： B短路切除时间等于继电保护动作时间加上A.燃弧时间B.断路器全开断时间C.断路器固有分闸时间D.0s回答错误!正确答案： B电力系统发生短路时，产生的电动力为最大的短路种类一般为A.两相短路三相短路C.单相接地短路D.两相短路接地回答错误!正确答案： B下列接线中，使用断路器最少的接线是A.四角形B.双母线C.桥形D.单母线分段回答错误!正确答案： C线路电抗器的电抗百分值一般选取A.B.8C.3D.6%E.8F.5%G.2H.12%回答错误!正确答案： C一台50MW的发电机，功率因数为0.8，接成单元接线时，变压器容量应选A.6300kAB.40000kVA63000kVAD.50000kVA回答错误!正确答案： C 分相中型配电装置的特征是A.母线仅与隔离开关重叠布置B.母线与母线重叠布置C.母线与断路器电流互感器重叠布置D.母线与电气设备不重叠布置回答错误!正确答案： A 电弧维持燃烧的主要原因是A.碰撞游离B.C.热游离D.雪崩回答错误!正确答案： C一个半断路器接线中，采用（）元件用三台断路器接往两组母线的接线方式．A.1个B.3个C.5个D.2个回答错误!正确答案： D下列电器中，不需要进行动稳定校验的电器是A.B.电流互感器C.隔离开关D.高压断路器回答错误!正确答案： A硬铜导体的短时发热最高允许温度是A.25℃B.300℃C.200℃D.70℃回答错误!正确答案： B高压断路器的特殊选择项目是额定开断电流B.额定电流C.动稳定D.额定电压回答错误!正确答案： A有机压母线时，厂用高压工作电源的引接方式是A.发电机电压母线B.发电机出口C.与电力联系紧密的最低一级电压的升高电压母线D.主变低压侧回答错误!正确答案： A短时发热过程中的热量平衡关系是导体电阻损耗产生的热量等于A.导体的辐射换热量B.导体的对流换热量C.导体温度升高所需的热量D.导体的辐射换热量＋导体的对流换热量回答错误!正确答案： C下列电器中，不需要进行热稳定校验的电器是A.电流互感器B.电压互感器C.隔离开关D.高压断路器回答错误!正确答案： B发电机变压器与配电装置连接时,25MW发电机采用A.封闭母线B.电缆C.槽形导体母线桥D.矩形导体母线桥回答错误!正确答案： D短路电动力最大值出现在短路发生后的A.0.05sB.0.5sC.0.1sD.0.01s回答错误!正确答案： D近阴极效应使得触头间产生的介质强度是A.100～200VB.150～250VC.300～400VD.200～300V回答错误!正确答案： B在母线联络断路器故障不会造成严重停电事故的接线是A.单母线分段带旁路母线B.双母线C.单母线分段D.双母线分段回答错误!正确答案： D变电所所用电的电压等级一般是A.6kVB.6kV和380/220VC.380/220VD.3kV回答错误!正确答案： C厂用高压备用电源的引接方式有A.联络变的低压侧B.主变低压侧C.发电机电压母线D.从与电力联系紧密的最低一级电压的升高电压母线E.发电机出口回答错误!正确答案： A C D导体短时发热时，不能作为常数对待的参数是A.比热容B.长度C.电阻D.电感E.质量回答错误!正确答案： A C单母线分段接线与单母线接线相比较，其优点是A.可减小母线故障的影响范围B.母线故障时不停电C.对重要用户可以从不同分段上引接D.便于分段检修母线E.出线断路器检修时可不停电回答错误!正确答案： A C D 任一母线检修不停电的接线是A.单母线B.单母线分段C.单母线分段带旁路母线D.双母线E.3/2接线回答错误!正确答案： D E最基本的空间最小安全净距是A.B1B.CC.A1D.A2E.D回答错误!正确答案： C D常用的发电机变压器与配电装置的连接方式有A.软导线B.电缆C.组合导线D.母线桥E.封闭母线回答错误!正确答案： C D E导体在运行中产生的损耗有A.介质损耗B.太阳日照热量C.涡流损耗D.磁滞损耗E.电阻损耗回答错误!正确答案： A C D E下列电气中，需要进行电压损失校验的是A.断路器B.电缆C.电流互感器D.电压互感器E.电抗器回答错误!正确答案： B E屋外35kV及以上配电装置中常用的母线有A.矩形导体B.分裂导线C.钢芯铝绞线D.圆管形导体E.槽形导体回答错误!正确答案： B C D 火电厂厂用电采用A.按炉分段B.单母线接线C.按机组分段D.暗备用E.明备用回答错误!正确答案： A B E 可作为屋外配电装置的是A.HGIS型B.半高型配电装置中型配电装置D.GIS型E.高型配电装置回答错误!正确答案： A B C D E在中性点不接地系统中，为了测量三相对地电压，可以采用的电压互感器是A.三相五柱式B.三只单相式C.一只单相式D.三相三柱式E.电容式回答错误!正确答案： A B以下措施中，可以提高导体载流量的是A.减小导体的电阻B.提高放热系数C.增大导体的截面积D.提高长期发热最高温度E.降低环境温度回答错误!正确答案： A B D 屋外配电装置与屋内配电装置都有A.五列布置B.双列布置C.四列布置D.单列布置三列布置回答错误!正确答案： B D按长期发热允许电流选择电缆截面时，与电缆长期允许电流的综合修正系数有关的是A.环境温度B.敷设方式C.土壤热阻率D.电缆型号E.电缆截面回答错误!正确答案： A B C导体的固有频率接近哪几个频率时会产生严重的机械共振A.160Hz。

电气设备及主系统考试题+答案一、判断题（共100题，每题1分，共100分）1.厂用电的启动电源一般是指发电机组在启动或停运过程中，工作电源不能供电的工况下为该机组的厂用负荷提供电源。

（）A、正确B、错误正确答案：A2.断路器断开时，当电源电压过零时，两个触头间的电弧将自然熄灭。

（）A、正确B、错误正确答案：B3.装设在电压互感器回路中的裸导体和电气设备可不校验热、动稳定。

（）A、正确B、错误正确答案：A4.相对于水电厂，火电厂具有厂用电率低、发电成本高的特点。

（A、正确B、错误正确答案：B5.对发电厂和变电所，应敷设以垂直接地体为主的人工接地网。

（A、正确B、错误正确答案：B6.相对于水电厂，火电厂具有发电成本高、厂用电率高的特点。

（）A、正确B、错误正确答案：A7.若电源是发电机，则发电机与其出口断路器之间可以不装隔离开关。

（A、正确B、错误正确答案：A8.发电厂厂用电是为了电厂内部负荷提供电能，因此，设计时只需要考虑正常运行时发电厂内部的供电要求既可。

（）A、正确B、错误正确答案：B9.电流互感器相对于二次负载的输出阻抗很大，运行特点近似于一个电流源。

（）A、正确B、错误正确答案：A10.低压分裂绕组变压器都是降压型变压器。

（）A、正确B、错误正确答案：B11.动稳定电流是指断路器在闭合状态下，允许通过的最大短路电流有效值，又称极限通过电流。

（）A、正确B、错误正确答案：B12.硬导体不满足动稳定要求时，可以适当增大衬垫跨距Lb。

（）A、正确B、错误正确答案：B13.扩建方便是有母线的接线形式的公共特点。

（）A、正确B、错误正确答案：A14.目前，核电站主要是利用核裂变反应释放能量来发电。

（）A、正确B、错误正确答案：A15.倒闸操作最好在最小负荷时进行，且不得在交接班时进行。

（）A、正确B、错误正确答案：A16.真空断路器灭弧室的真空度越高，灭弧性能越好，因此，真空度越高越好。

（）A、正确B、错误正确答案：B17.220kV输电线路常采用四分裂导线。
