2020年1月发电厂电气主系统试题及答案解析全国自考

2020年火力发电厂电气专业考试发电机知识考试题库及答案（完整版）一、填空题1、所谓发电机进相运行是指（发电机发出有功而吸收无功的稳定运行状态）。

2、电力系统同期并列的条件是：并列开关两侧的（相序）、（相位）相同；并列开关两侧的（频率）、（电压）相等。

3、当发电机欠励磁、失磁状态下或出现大容量高电压长距离输电系统带轻负荷时，机端电压（低于）系统电压，发电机将处于（进相）运行。

4、发电机并列过程中，当发电机电压与系统电压相位不一致时，将产生（冲击电流），该最大值发生在两个电压相差为（180）度时。

5、发电机如果在运行中功率因数过高(cosqo=1)会使发电机（静态稳定性降低）。

6、当电力系统无功功率失去供需平衡时就会出现（电压波动）现象，无功功率不足会使电压（降低），无功功率过剩会使电压（升高）。

7、当电力系统有功功失去平衡时会使（频率）变动，同时也会使（电压）变动。

有功功率不足时会使频率（降低），有功功率过剩时会使（频率）、电压（升高）。

8、发电机转子及励磁回路的绝缘电阻低于（0．5MΩ）时不得投运。

9、发电机运行中若自动励磁调节器不投入,发电机突然甩负荷后,会使端电压（升高）、使铁芯中的（磁通）密度增加，导致铁芯损耗（增加）、温度（升高）。

10、发电机广泛采用氢气冷却，因为氢气的重量仅为空气的（1/14），导热性能比空气高（6）倍。

11、发电机空载特性是指发电机在额定转速下，空载运行时，其（电势）与（励磁）电流之间的关系曲线。

12、发电机短路特性是指发电机在额定转速下，定子三相短路时，定子稳态（短路）电流与（励磁）电流之间的关系曲线。

13、发电机负载特性是指发电机的转速、定子电流为额定值，功率因数为常数时，（定子）电压与（励磁）电流之间的关系曲线。

14、发电机的调整特性是指在发电机定子电压转速和功率因数为常数的情况下，（定子）电流与（励磁）电流之间的关系曲线。

15、发电机的外特性是指在发电机的励磁电流、转速和功率因数为常数的情况下，（定子）电流和发电机（端电压）之间的关系曲线。

发电厂电气部分试题汇总和答案解析（全）一、单项选择题1．根据对电气主接线的基本要求，设计电气主接线时首先要考虑( )A．采用有母线的接线形式B．采用无母线的接线形式C．尽量降低投资、少占耕地D．保证必要的可靠性和电能质量要求2.电压互感器的一次额定电压应等于( )A. 100或100/3伏B. 1003或×1003伏C. 所在电网的额定电压D. 100或2×100伏3.输电线路送电的正确操作顺序为( )A.先合母线隔离开关，再合断路器，最后合线路隔离开关B.先合断路器，再合母线隔离开关，最后合线路隔离开关C.先合母线隔离开关，再合线路隔离开关，最后合断路器D.先合线路隔离开关，再合母线隔离开关，最后合断路器4.线路隔离开关的线路侧，通常装有接地闸刀开关，其主要作用是当线路停电之后，合入接地刀闸，将它作为( )使用。

A.防雷接地 B.保护接地C.工作接地D.三相短路接地线5.在110kV及以上的配电装置中，下述哪种条件下可采用多角形接线( )A.出线不多且发展规模不明确B.出线不多但发展规模明确C.出线多但发展规模不明确D.出线多且发展规模明确6三相导体短路的最大电动力不受( )影响。

A.跨距B.长期允许电流C.相间距离D.三相短路时的冲击电流7.装设分段电抗器的作用是( )A.限制母线回路中的短路电流B.改善母线的电压质量C.吸收多余的无功功率D.改进用户的功率因数8.在交流电路中，弧电流过零值之后，电弧熄灭的条件是( )。

A.弧隙恢复电压<弧隙击穿电压B.弧隙恢复电压=弧隙击穿电压C.弧隙恢复电压>弧隙击穿电压D.减少碰撞游离和热游离9.对厂用I类负荷的供电方式是( )A.一般由一个电源供电B.应由两个独立电源供电，备用电源采用手动切换方式投入C.应由两个独立电源供电，一个电源消失后，另一个电源要立即自动投入D.在全厂停电时需要继续供电10硬铝母线的短路时发热允许温度是( )℃。

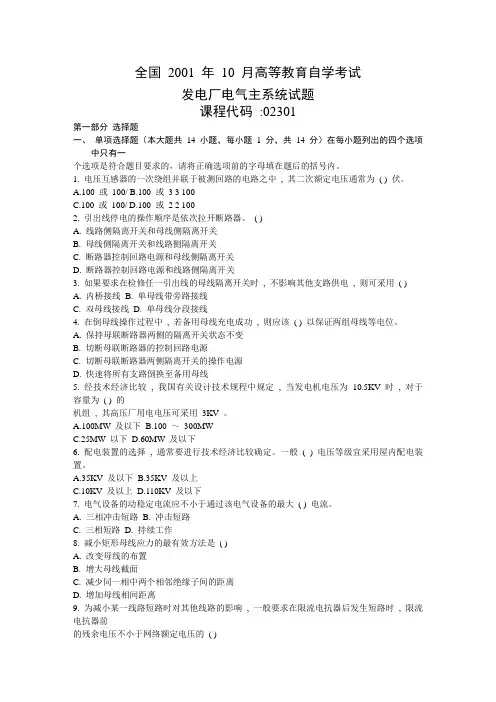

全国2001 年10 月高等教育自学考试发电厂电气主系统试题课程代码:02301第一部分选择题一、单项选择题（本大题共14 小题，每小题1 分，共14 分）在每小题列出的四个选项中只有一个选项是符合题目要求的，请将正确选项前的字母填在题后的括号内。

1. 电压互感器的一次绕组并联于被测回路的电路之中, 其二次额定电压通常为( ) 伏。

A.100 或100/B.100 或C.100 或100/D.100 或2. 引出线停电的操作顺序是依次拉开断路器、( )A. 线路侧隔离开关和母线侧隔离开关B. 母线侧隔离开关和线路侧隔离开关C. 断路器控制回路电源和母线侧隔离开关D. 断路器控制回路电源和线路侧隔离开关3. 如果要求在检修任一引出线的母线隔离开关时, 不影响其他支路供电, 则可采用( )A. 内桥接线B. 单母线带旁路接线C. 双母线接线D. 单母线分段接线4. 在倒母线操作过程中, 若备用母线充电成功, 则应该( ) 以保证两组母线等电位。

A. 保持母联断路器两侧的隔离开关状态不变B. 切断母联断路器的控制回路电源C. 切断母联断路器两侧隔离开关的操作电源D. 快速将所有支路倒换至备用母线5. 经技术经济比较, 我国有关设计技术规程中规定, 当发电机电压为10.5KV 时, 对于容量为( ) 的机组, 其高压厂用电电压可采用3KV 。

A.100MW 及以下B.100 ～300MWC.25MW 以下D.60MW 及以下6. 配电装置的选择, 通常要进行技术经济比较确定。

一般( ) 电压等级宜采用屋内配电装置。

A.35KV 及以下B.35KV 及以上C.10KV 及以上D.110KV 及以下7. 电气设备的动稳定电流应不小于通过该电气设备的最大( ) 电流。

A. 三相冲击短路B. 冲击短路C. 三相短路D. 持续工作8. 减小矩形母线应力的最有效方法是( )A. 改变母线的布置B. 增大母线截面C. 减少同一相中两个相邻绝缘子间的距离D. 增加母线相间距离9. 为减小某一线路短路时对其他线路的影响, 一般要求在限流电抗器后发生短路时, 限流电抗器前的残余电压不小于网络额定电压的( )A.80%B.70%C.60%D.50%10. 当断路器处在合闸位置时, 断路器的位置指示信号为( )A. 红灯闪光B. 绿灯闪光C. 红灯发平光D. 绿灯发平光11. 图示转换开关SM 处于位置“I ”时接通的触点为( )A.1 －3,5 －7B.2 －4,6 －8C.1 －2,5 －6D.3 －4,7 －812. 决定变压器绝缘老化速度的关键因素是( )A. 氧化B. 温度C. 湿度D. 油中分解的劣化物13. 为避免变压器事故过负荷时绝缘老化过快, 绕组最热点温度不得超过( )A.85 ℃B.98 ℃C.105 ℃D.140 ℃14. 对夹层绝缘或有机绝缘材料的设备, 如果变流耐压试验后绝缘电阻比耐压试验前下降( ), 则认为试品不合格。

1浙江省2019年1月高等教育自学考试发电厂电气主系统试题课程代码：02301一、单项选择题(在每小题的四个备选答案中，选出一个正确答案，并将正确答案的序号填在题干的括号内。

每小题1分，共14分)1.在交流电路中，弧电流过零值之后，电弧熄灭的条件是( )。

A.弧隙恢复电压<弧隙击穿电压B.弧隙恢复电压=弧隙击穿电压C.弧隙恢复电压>弧隙击穿电压D.减少碰撞游离和热游离2.熔断器能够可靠切断的最大短路电流是( )。

A.熔管的极限断路电流B.熔件的极限断路电流C.熔断器的极限断路电流D.熔断器的额定开断电流3.断路器的开断时间是指从接受分闸命令瞬间起到( )的时间间隔。

A.所有灭弧触头均分离的瞬间为止B.各极触头间电弧最终熄灭为止C.首相触头电弧熄灭为止D.主触头分离瞬间为止4.旁路断路器的作用是( )。

A.当出线断路器检修时，可代替该出线断路器工作B.可以代替母联断路器工作C.保证母线检修时，线路不停电D.可以代替分段断路器工作5.低压电动机单独自启动要求低压厂用母线电压不低于额定电压的( )。

A.65%～70%B.60%C.70%D.80%6.某热电厂电气主接线的110kV 配电装置因出线回路较多，采用单母线分段接线，在设计采用屋外型配电装置的布置型式时，可以不考虑采纳( )方案。

A.普通中型布置B.分相中型布置C.半高型布置D.高型布置7.110kV 中性点直接接地系统中，其屋外配电装置带电部分至接地部分之间的安全净距(A 1)是( )米。

A.1.10B.0.9C.1.05D.1.008.电动力计算公式F (3)=1.73k f [)3(im i ]2×aL ×10-7(N)中的形状系数k f 与( )有关。

A.导体的机械强度B.导体截面形状及相对位置C.导体的接触电阻及电阻率的温度系数D.导体的比热及比热的温度系数9.直流绝缘监察装置在( )时，不能发生直流系统一点接地的信号。

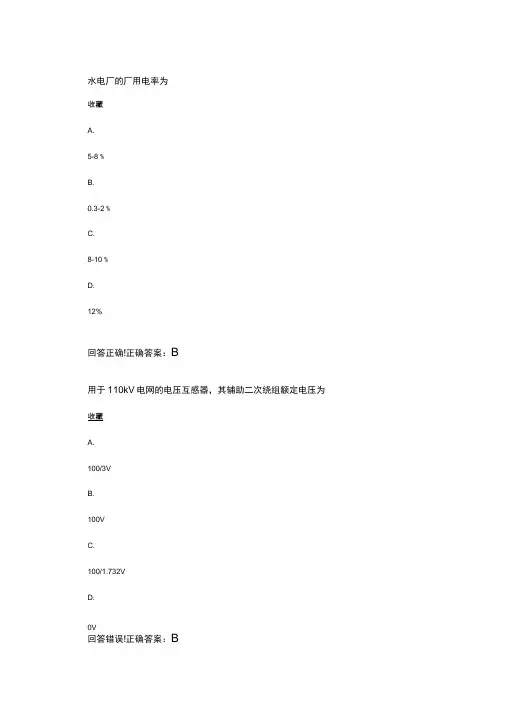

水电厂的厂用电率为收藏A.5-8 %B.0.3-2 %C.8-10 %D.12%回答正确!正确答案：B用于110kV电网的电压互感器，其辅助二次绕组额定电压为收藏A.100/3VB.100VC.100/1.732VD.0V回答错误!正确答案：B已知；主保护动作时间为0.1秒，后备保护动作时间为2秒，断路器全开断时间为0.1秒，校验主母线的短路切除时间为0.2sC.2.1sD.0.1s回答错误!正确答案：B发电机双绕组变压器单元接线的发电机出口只需要装收藏A.断路器和隔离开关B.断路器C.隔离开关D.什么设备都不装回答错误!正确答案：C收藏A.300AB.3kAC.10AD.10kA回答错误!正确答案：A采用单元接线时，厂用高压工作电源的引接方式是收藏A.发电机岀口B.发电机电压母线C.与电力联系的最低一级电压的升高电压母线D.主变低压侧回答错误!正确答案：D题型描述：单选题一组母线检修，另一工作母线短路也不会停电的接线是收藏A.双母线四分段B.双母线C.3/2接线D.单母线分段带旁路母线回答错误!正确答案：C多角形接线中，每个回路都与（）台断路器相连接收藏A.1B.32D.4回答错误!正确答案：C表征断路器熄灭电弧能力的技术参数是A.额定电压B.额定电流C.冲击电流D.额定开断电流回答错误!正确答案：D下列电器中，不需要进行额定电流选择的电器是收藏A.高压断路器B.隔离开关电流互感器D.电压互感器回答错误!正确答案：D已知；主保护动作时间为0.1秒，后备保护动作时间为2秒，断路器全开断时间为0.1秒，校验电器的短路切除时间为收藏A.2sB.0.1sC.0.2sD.2.1s回答错误!正确答案：D厂用负荷中，需要采用双电源供电且电源之间手动切换的是收藏A.事故保安负荷B.III类负荷C.II类负荷D.I类负荷回答错误!正确答案：C 热电厂的厂用电率为收藏A.0.3B.8C.8 %D.10 %E.2 %F.G.512%回答错误!正确答案：B生单相接地故障时，三相五柱式电压互感器，其辅助二次绕组开口端的电压为收藏A.100/1.732VB.100/3VC.100VD.0V回答错误!正确答案：C发电厂厂用电高压接线，常采用收藏A.单母线B.单母线分段带旁路母线C.单母线分段D.双母线接线回答错误!正确答案：A 电弧产生的主要原因是收藏A.碰撞游离B.热游离C.强电场发射D.雪崩回答错误!正确答案：C只分两段B.按炉分段C.按机组台数分段D.按主变台数分段回答错误!正确答案：C任一母线短路时，不停电的接线有收藏A.单母线分段带旁路母线B.双母线C.单母线分段D.3/2接线回答错误!正确答案：D高型配电装置的特征是收藏A.母线与断路器电流互感器重叠布置B.母线仅与隔离开关重叠布置C.母线与电气设备不重叠布置D.母线与母线重叠布置回答错误!正确答案：D采用星形接线的电压互感器，其二次绕组额定电压为100/3VB.100/1.732VC.100VD.0V回答错误!正确答案：B任一母线短路时，仅短时停电的接线有收藏A.B.单母线分段带旁路母线C.单母线分段D.双母线回答错误!正确答案：D火电厂厂用电高压母线的分段原则是收藏A.只分两段B.按主变台数分段C.按炉分段D.按机组台数分段回答错误!正确答案：C下列电器中，不需要进行热稳定校验的电器是A.电流互感器B.穿墙套管C.隔离开关D.支柱绝缘子回答错误!正确答案：D水平布置在同一平面的三相导体，最大电动力出现在收藏A.两相短路，边相导体上B.三相短路，中间相导体上C.两相短路，中间相导体上D.三相短路，边相导体上回答错误!正确答案：B采用星形接线的电流互感器，其连接导线的计算长度Lc与实际长度L的关系为收藏A.Lc = 1.732LB.Lc=LC.Lc=2LD.Lc=3L回答错误!正确答案：B导体发热的计算中，可以略去不计的热量是收藏A.导体电阻损耗产生的热量B.导体的传导换热量C.导体的辐射换热量导体的对流换热量回答错误!正确答案：BLW11-110断路器中的110表示收藏A.额定开断电流B.设计序号C.额定电压D.额定电流回答错误!正确答案：C真空B.压缩空气C.少油六氟化硫回答错误!正确答案：D工作电流在8000A以上的大电流母线一般采用收藏A.槽形导体B.矩形导体C.圆形导体D.圆管形导体回答错误!正确答案：D工作电流在8000A以上的大电流母线一般采用收藏A.槽形导体B.矩形导体C.圆形导体D.圆管形导体回答错误!正确答案：D在中小型水力发电厂中，备用电源的设置方法是收藏A.暗备用B.明备用C.设置外部独立电源D.与电力联系的最低一级电压的升高电压母线回答错误!正确答案：A正常运行时，三相五柱式电压互感器，其辅助二次绕组开口端的电压为收藏A.100/1.732VB.100VC.0VD.100/3V回答错误!正确答案：C发电机变压器与配电装置连接时，300MW发电机采用收藏A.矩形导体母线桥B.电缆C.封闭母线D.槽形导体母线桥回答错误!正确答案：C长期发热过程中的热量平衡关系是导体电阻损耗产生的热量等于收藏A.导体的辐射换热量B.导体的辐射换热量+导体的对流换热量C.导体的对流换热量D.导体温度升高所需的热量回答错误!正确答案：B计算矩形导体载流量的基准环境温度为A.25 °CB.10 CC.70 CD.20 C回答错误!正确答案：A火电厂的备用电源的设置方法是收藏A.设置外部独立电源B.明备用C.D.不设置备用电源回答错误!正确答案：B三相五柱式电压互感器，其辅助二次绕组额定电压为收藏A.100/3VB.100VC.100/1.732VD.0V回答错误!正确答案：A导体的长期发热最高允许温度是收藏A.200 °CB.70 °CC.D.300 C回答错误!正确答案：B隔离开关不需要选择校验的项目是收藏A.额定电压B.热稳定C.额定开断电流D.额定电流回答错误!正确答案：C半高型配电装置的特征是收藏A.母线仅与隔离开关重叠布置B.母线与电气设备不重叠布置母线与断路器电流互感器重叠布置D.母线与母线重叠布置回答错误!正确答案：C发电机变压器与配电装置连接时，200MW发电机采用收藏A.封闭母线B.槽形导体母线桥C.电缆D.矩形导体母线桥回答错误!正确答案：A两台容量为25MW的发电机其机压母线一般采用收藏A.双母线B.单母线分段C.单母线D.双母线分段回答错误!正确答案：D检修任一母线时，不会停电的接线有收藏A.单母线分段B.单母线分段带旁路母线C.单母线D.双母线回答错误!正确答案：D与其他电器相比，限流电抗器特有的选择校验项目有收藏A.短路稳定性B.电抗百分数C.额定电压D.额定电流回答错误!正确答案：B母线仅与隔离开关重叠布置B.母线与断路器电流互感器重叠布置C.母线与母线重叠布置D.母线与电气设备不重叠布置回答错误!正确答案：D工作电流在4000A以下的屋内母线一般采用A.圆形导体B.矩形导体C.槽形导体D.圆管形导体回答错误!正确答案：B选择电流互感器的二次连接导线截面的目的是收藏A.使导线满足长期发热要求B.使导线满足热稳定要求C.选择电流互感器的准确级D.保证电流互感器的准确级回答错误!正确答案：D采用不完全星形接线的电流互感器，其连接导线的计算长度Lc与实际长度L 的关系为收藏A.Lc=LB.Lc=2LC.Lc = 1.732LD.Lc=3L回答错误!正确答案：C200MW机组的厂用电电压等级为收藏A.380/220VB.6kV 和380/220VC.10kV 和380/220VD.3kV 和380/220V回答错误!正确答案：B在发电厂的电气设备选择中，下列导体中，不需要进行动稳定校验的有收藏A.圆管形B.钢芯铝绞线C.槽形D.矩形回答错误!正确答案：B下列电器中，不需要进行额定电流选择的电器是收藏A.隔离开关B.支柱绝缘子C.穿墙套管D.电流互感器回答错误!正确答案：B任一出线断路器检修时，其所在回路不停电的接线有收藏A.双母线B.单母线C.单母线分段带旁路母线D.单母线分段回答错误!正确答案：C单元接线时，厂用高压备用电源的引接方式是收藏A.从与电力联系紧密的最低一级电压的升高电压母线B.发电机电压母线C.主变低压侧D.发电机岀口回答错误!正确答案：AGN19-10/1250型隔离开关的额定电流是收藏A.10kAB.1250AC.19kAD.10A回答错误!正确答案：B按容量选择电压互感器是为了收藏A.使电压互感器的一次侧不过负荷B.选择电压互感器的准确级C.使电压互感器的二次侧不过负荷D.保证电压互感器的准确级回答错误!正确答案：D限制短路电流的目的主要是收藏A.选择轻型断路器B.减小短路电流，使电器设备不受大电流的危害C.减小电缆截面D.保持母线残压在较高的水平回答错误!正确答案：A发电机变压器与配电装置连接时，100MW发电机采用收藏A.封闭母线B.槽形导体母线桥C.矩形导体母线桥D.电缆回答错误!正确答案：B短路切除时间等于继电保护动作时间加上A.燃弧时间B.断路器全开断时间C.断路器固有分闸时间D.0s回答错误!正确答案：B电力系统发生短路时，产生的电动力为最大的短路种类一般为收藏A.两相短路三相短路C.单相接地短路D.两相短路接地回答错误!正确答案：B下列接线中，使用断路器最少的接线是A.四角形B.双母线C.桥形D.单母线分段回答错误!正确答案：C线路电抗器的电抗百分值一般选取收藏A.B.8C.3D.6%E.8F.5%G.2H.12%回答错误!正确答案：C一台50MW的发电机，功率因数为0.8,接成单元接线时，变压器容量应选收藏A.6300kAB.40000kVAC.63000kVAD.50000kVA回答错误!正确答案：C 分相中型配电装置的特征是收藏A.母线仅与隔离开关重叠布置B.母线与母线重叠布置C.母线与断路器电流互感器重叠布置D.母线与电气设备不重叠布置回答错误!正确答案：A电弧维持燃烧的主要原因是收藏A.碰撞游离B.强电场发射C.热游离D.雪崩回答错误!正确答案：CA.1个B.3个C.5个D.2个回答错误!正确答案：D下列电器中，不需要进行动稳定校验的电器是收藏A.电压互感器B.电流互感器C.隔离开关D.高压断路器回答错误!正确答案：A硬铜导体的短时发热最高允许温度是收藏A.25 °CB.300 CC.200 CD.70 C回答错误!正确答案：B高压断路器的特殊选择项目是收藏A.额定开断电流B.额定电流C.动稳定D.额定电压回答错误!正确答案：A有机压母线时，厂用高压工作电源的引接方式是收藏A.发电机电压母线B.发电机岀口C.与电力联系紧密的最低一级电压的升高电压母线D.主变低压侧回答错误!正确答案：A短时发热过程中的热量平衡关系是导体电阻损耗产生的热量等于收藏A.导体的辐射换热量B.导体的对流换热量C.导体温度升高所需的热量D.导体的辐射换热量+导体的对流换热量回答错误!正确答案：C下列电器中，不需要进行热稳定校验的电器是收藏A.电流互感器B.电压互感器C.隔离开关D.高压断路器回答错误!正确答案：B发电机变压器与配电装置连接时，25MW发电机采用A.封闭母线B.电缆C.槽形导体母线桥D.矩形导体母线桥回答错误!正确答案：D短路电动力最大值出现在短路发生后的收藏A.0.05sB.0.5sC.0.1sD.0.01s回答错误!正确答案：D近阴极效应使得触头间产生的介质强度是收藏A.100 〜200VB.150 〜250VC.300 〜400VD.200 〜300V回答错误!正确答案：B在母线联络断路器故障不会造成严重停电事故的接线是收藏A.单母线分段带旁路母线B.双母线C.单母线分段D.双母线分段回答错误!正确答案：D变电所所用电的电压等级一般是收藏A.6kVB.6kV 和380/220VC.380/220VD.3kV回答错误!正确答案：C厂用高压备用电源的引接方式有收藏A.联络变的低压侧B.主变低压侧C.发电机电压母线D.从与电力联系紧密的最低一级电压的升高电压母线E.发电机岀口回答错误!正确答案：A C D导体短时发热时，不能作为常数对待的参数是收藏A.比热容B.长度C.电阻D.电感E.质量回答错误!正确答案：A C单母线分段接线与单母线接线相比较，其优点是收藏A.可减小母线故障的影响范围B.母线故障时不停电C.对重要用户可以从不同分段上引接D.便于分段检修母线E.岀线断路器检修时可不停电回答错误!正确答案：A C D 任一母线检修不停电的接线是收藏A.单母线B.单母线分段C.单母线分段带旁路母线D.双母线E.回答错误!正确答案：D E最基本的空间最小安全净距是收藏A.B1B.CC.A1D.A2E.D回答错误!正确答案：C D常用的发电机变压器与配电装置的连接方式有B.电缆C.D.母线桥E.封闭母线回答错误!正确答案：C D E导体在运行中产生的损耗有收藏A.介质损耗B.太阳日照热量C.涡流损耗D.磁滞损耗E.电阻损耗回答错误!正确答案：A C D E下列电气中，需要进行电压损失校验的是A.断路器B.电缆C.电流互感器D.电压互感器E.电抗器回答错误!正确答案：B E屋外35kV及以上配电装置中常用的母线有收藏A.矩形导体B.分裂导线C.钢芯铝绞线D.圆管形导体槽形导体回答错误!正确答案：B C D 火电厂厂用电采用收藏A.按炉分段B.单母线接线C.按机组分段D.暗备用E.明备用回答错误!正确答案：A B E 可作为屋外配电装置的是收藏A.HGIS 型B.半高型配电装置C.中型配电装置D.GIS型E.高型配电装置回答错误!正确答案：A B C D E三相五柱式B.三只单相式C.一只单相式D.三相三柱式E.电容式回答错误!正确答案：A B。

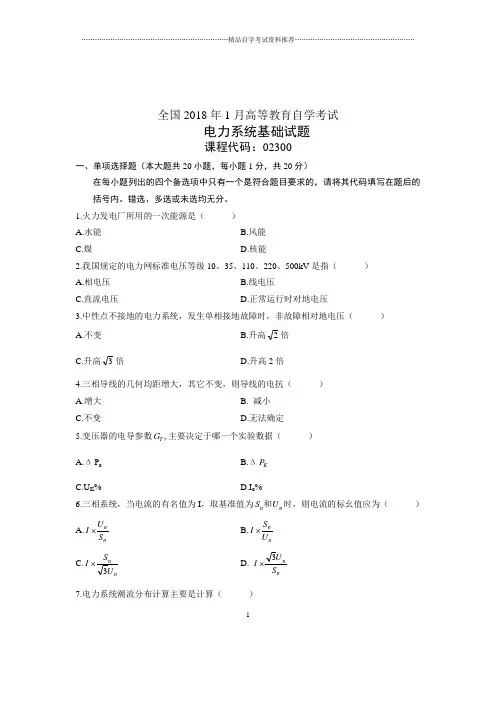

1全国2018年1月高等教育自学考试电力系统基础试题课程代码：02300一、单项选择题（本大题共20小题，每小题1分，共20分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1.火力发电厂所用的一次能源是（ ）A.水能B.风能C.煤D.核能2.我国规定的电力网标准电压等级10、35、110、220、500kV 是指（ ）A.相电压B.线电压C.直流电压D.正常运行时对地电压3.中性点不接地的电力系统，发生单相接地故障时，非故障相对地电压（ ）A.不变B.升高2倍C.升高3倍D.升高2倍4.三相导线的几何均距增大，其它不变，则导线的电抗（ ）A.增大B. 减小C.不变D.无法确定5.变压器的电导参数,T G 主要决定于哪一个实验数据（ ）A.Δo PB.ΔK PC.U K %D.I o %6.三相系统，当电流的有名值为I ，取基准值为n n U S 和时，则电流的标幺值应为（ ） A.nn S U I ⨯ B.n n U S I ⨯ C.n nU S I 3⨯ D. n n S U I 3⨯7.电力系统潮流分布计算主要是计算（ ）A.电流和阻抗B.电流和电压C.电流和功率D.电压和功率8.输电线路始末两端电压的相量差称为（）A.电压偏移B.电压降落C.电压损耗D.电压调整9.有功功率通过电抗（）A.产生无功损耗B.产生有功损耗C.不产生无功损耗D.既不产生有功损耗也不产生无功损耗10.电力系统潮流计算中某物理量的单位为MV A，则该量是（）A.有功功率B.无功功率C.视在功率D.有功电量11.由升压变压器高压侧流出的功率减去接在该点的线路导纳支路的功率损耗称为（）A.等值负荷B.等值电源功率C.运算负荷D.运算电源功率12.辐射形的网络通常包括:放射式、链式和（）A.闭合式B.干线式C.两端供电式D.环式13.当有功功率分点与无功功率分点不同时,欲将闭式网分开一般（）A.选择有功功率分点处B. 选择无功功率分点处C.选择非无功功率分点处D.无法的14.电力系统流潮分布的计算机算法中的雅可比矩阵是（）A.对称、稀疏矩阵B.对称、满矩阵C.不对称、满矩阵D.不对称、稀疏矩阵15.对于PU节点（）A.Q,δ待求B.Q,δ给定C.Q给定,δ待求D.Q待求,δ给定16.欲使网络的功率损耗最小,应使功率与（）A.电阻成正比分布B.电阻成反比分布C.电抗成正比分布D.电抗成反比分布17.电力系统的电压水平主要决定于（）2A.有功功率的平衡B.负荷的大小C.无功功率的平衡D.变压器分接头的选择18.从机组出力调整范围和调整速度方面来看,最适宜承担调频任务的电厂是（）A.水电厂B.火电厂C.热电厂D.核电厂19.当一部分机组因检修退出运行时,为保证系统中仍有足够的向负荷供电能力而设置的备用容量称为（）A.国民经济备用B.负荷备用C.检修备用D.事故备用20.与恒定电势源相连电路的短路电流在暂态过程中包含有（）A.按外电路时间常数衰减的周期分量B.衰减的2倍频周期分量C.幅值不变的非周期分量D.幅值不变的周期分量二、填空题（本大题共10小题，每小题1分，共10分）请在每小题的空格中填上正确答案。

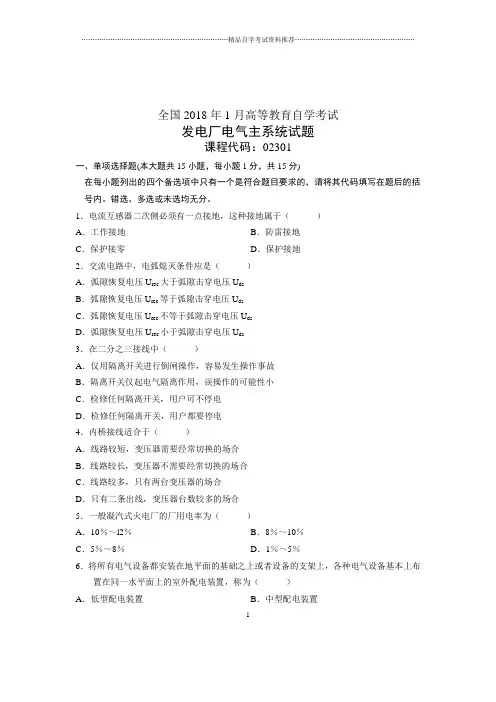

全国2018年1月高等教育自学考试发电厂电气主系统试题课程代码：02301一、单项选择题(本大题共15小题，每小题1分，共15分)在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1．电流互感器二次侧必须有一点接地，这种接地属于（）A．工作接地B．防雷接地C．保护接零D．保护接地2．交流电路中，电弧熄灭条件应是（）A．弧隙恢复电压U rec大于弧隙击穿电压U dsB．弧隙恢复电压U rec等于弧隙击穿电压U dsC．弧隙恢复电压U rec不等于弧隙击穿电压U dsD．弧隙恢复电压U rec小于弧隙击穿电压U ds3．在二分之三接线中（）A．仅用隔离开关进行倒闸操作，容易发生操作事故B．隔离开关仅起电气隔离作用，误操作的可能性小C．检修任何隔离开关，用户可不停电D．检修任何隔离开关，用户都要停电4．内桥接线适合于（）A．线路较短，变压器需要经常切换的场合B．线路较长，变压器不需要经常切换的场合C．线路较多，只有两台变压器的场合D．只有二条出线，变压器台数较多的场合5．一般凝汽式火电厂的厂用电率为（）A．10％～l2％B．8％～10％C．5％～8％D．1％～5％6．将所有电气设备都安装在地平面的基础之上或者设备的支架上，各种电气设备基本上布置在同一水平面上的室外配电装置，称为（）A．低型配电装置B．中型配电装置1C．半高型配电装置D．高型配电装置7．一般电器的最高工作电压比其额定电压高（）A．5％～l0％B．10％～15％C．15％～20％D．20％～25％8．一般在哪些电压等级的配电装置中采用矩形母线? （）A．1l0 kV及以下B．1l0 kV以上C．35 kV及以下D．35 kV以上9．中性点非直接接地系统的绝缘监察装置是根据什么变化判断其绝缘状态的? （）A．系统各相对地电压的变化B．系统各相间电压的变化C．系统各相电流的变化D．系统各相功率的变化10．常用操作电源的额定电压是（）①380V ②220V ③l10V ④48VA．①②③B．①②④C．①③④D．②③④11．为避免变压器事故过负荷时绝缘老化过快，绕组最热点温度不得超过（）A．85℃B．98℃C．105℃D．140℃12．若B级绝缘发电机定子绕组绝缘受潮，则其吸收比K小于（）A．3 B．2C．1.3 D．0.513．电介质的电导与外加电压有关，通常在（）A．接近击穿电压时电导显著增加B．接近击穿电压时电导显著下降C．电压较低时电导显著增加D．电压较低时电导显著下降14．磁吹避雷器灭弧过程中，电弧被拉得很长，电弧电阻很大，从而可以起到（）A．提高残压的作用B．降低残压的作用C．限制续流的作用D．限制击穿电压的作用15．发电机中性点经消弧线圈接地是（）A．工作接地B．保护接地C．防雷接地D．保护接地兼工作接地23二、填空题(本大题共10小题，每空1分，共10分)请在每小题的空格中填上正确答案。

浙江省2019年1月高等教育自学考试电力系统基础试题课程代码：02300一、填空题（每空1分，共20分）1.电力系统的负荷特性是指反映电力系统负荷功率随_______变化而变化的曲线或数学表达式。

2.我国电力系统的中性点运行方式主要有_______、中性点经消弧线圈接地系统和_______3.电压降落是指输电线路或变压器两端电压的_______。

电压损耗是指输电线路两端电压的_______。

4.电力系统的频率二次调整由_______承担，调频机组通过调频器移动机组的有功功率——频率静态特性，改变机组的_______输出，以承担系统变化的负荷，从而实现无差调节。

5.当电力系统出现无功功率缺额时，系统各负荷电压将_______，当系统出现无功功率过剩时，系统各负荷电压将_______。

6.冲击电流是指短路电流的_______，它出现在短路发生后_______时。

7.无限大容量电源的含义是指容量相对_______，内阻抗相对_______和端电压_______的等值电源或等值系统。

8.在电力系统等值网络的参数计算或参数的归算时，若采用电力网或元件的额定电压进行计算，称为_______计算，若采用各电压等级的平均额定电压进行计算，称为_______计算。

9.电力系统的运行稳定性可分为_______和_______。

10.发电机组惯性时间常数是指发电机的转轴上加_______后，转子从停顿状态加速到_______所需要的时间。

二、单项选择题(在每小题的四个备选答案中，选出一个正确答案，并将正确答案的序号填在题干的括号内。

每小题1分，共10分)1.以下三绕组变压器关于短路电压计算的公式哪个是正确的( )。

A.U k(1-2)%=1/2(U k1%+U k2%)B.U k(2-3)%=U k2%-U k3%C.U k3%=1/3［U k(3-1)%+U k(2-3)%-U k(1-2)%］D.U k3%=1/2［U k(3-1)%+U k(2-3)%-U k(1-2)%］2.同步电机三相短路时，以下分量中哪一个是转子电流不包括的( )。

1全国2018年1月高等教育自学考试电力系统分析试题课程代码：02310、单项选择题（本大题共 20小题，每小题1分，共20分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的 括号内。

错选、多选或未选均无分。

1•电力线路按结构可以分为两大类 ，即（ A.放射式和环式B.高电压和低电压C.架空线路和电缆线路D.长线路和短线路 2•我国电力系统的额定频率为（ A.30H z B.40H z C.50H z D.60H z 3.某元件导纳的有名值为 Y=G +jB,当基准值取功率S B ,电压为U B ,则电导的标幺值为 A.G •S BB.G •马U B 4.发电机的单位调节功率可以表示为（)fP G A.K G =B. K G =P GfC.K G ^P GD.K G =—ffP G5.借助改变发电机端电压进行调压是一种（ )A.典型的顺调压B.典型的逆调压C.典型的常调压D.典型的不调压6.电力线路等值参数中消耗有功功率的是（ )A.电纳B.电感C.电阻D.电容S B3U B73UBS BC.G •D. G2B.-G T -jB TD. -G T +jB T13.节点导纳矩阵为方阵，其阶数等于（C.网络中所有节点数加1D.网络中所有节点数加 2A. 网络中所有节点数B.网络中除参考节点以外的节点数 14.当系统发生故障后，投入制动电阻可减少 A. 无功损耗 B.有功损耗C.电压损耗D.功率差额15.电力系统分析中所用阻抗指的是（ A. 一相等值阻抗 B.两相阻抗 C.三相阻抗D.四相阻抗16.潮流计算的 P —Q 分解法是在哪一类方法的基础上派生而来的（ A. 高斯—赛德尔法 B.直角坐标形式的牛顿一拉夫逊法7.一般双绕组变压器的分接头（ ）A.高、低压侧均没有B.位于低压侧C.高、低压侧均有D.位于高压侧8.ABC 坐标系下，理想同步发电机的磁链方程中的互感系数 M Qf 等于（ ）A.0B. 1.0C.0.5D.1.59.无限大功率电源供电的三相对称系统,发生三相短路 ,短路电流的非周期分量的衰减速度A.A 、B 、C 三相相同B. 只有B 、C 两相相同 C.只有A 、B 两相相同D.只有A 、 C 两相相同10.理想同步发电机突然发生三相短路瞬间，定子三相绕组的初始磁链（ A. 增大 B.减小 C.不变D.不确定11.分析简单系统的暂态稳定性，确定系统的极限切除角依据的原则是（ A. 正序等效定则 B.等耗量微增率准则 C •等力矩原则 D.等面积定则12.双绕组变压器， 型等值电路中的导纳为（A.G T -jB TC.G T +jB TC.极坐标形式的牛顿一拉夫逊法D.阻抗法17将三个不对称相量分解为三组对称相量的方法是（A.小干扰法B.对称分量法C•牛顿一拉夫逊法 D.龙格一库塔法18.当系统中a相接地短路时，故障处的a相电压为（B.巴2A. U ND. 019•系统有功备用容量中，哪种可能不需要专门设置（A.负荷备用B.国民经济备用C.事故备用D.检修备用20.在下列各种故障类型中，属于纵向故障的是（A.两相短路B.单相断线C.单相接地短路D.两相接地短路二、填空题（本大题共10小题，每小题1分，共10分）请在每小题的空格中填上正确答案。

全国2018年1月高等教育自学考试发电厂电气主系统试题课程代码：02301、单项选择题（本大题共15小题，每小题1分，共15分）在每小题列出的四个备选项屮只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1・行波折射系数a 永远为正值， 其取值范围为（ )A 0 <a< 2B OWaW 1.5C OWaW 1D 1WaW22.无工频续流的避雷器是（ )A 阀型避雷器B 磁吹避雷器C 金属氧化锌避雷器D 阀型避雷器和金属氧化锌避雷器3.蓄电池组、复式整流装置或电容储能的硅整流装置通常给（)厂用电源供电 C 直流电源供电 4.介质损失角的正切tgS 是指在交流电压作用下， A B 交流电压与有功电流的比值• • C 有功功率与有功电流的比值 D6.为防止绝缘子结露，提高可靠性和提供强迫通风条件，分相封闭母线常采用（） A .负压方式运行 C.微负压方式运行 D •微正压方式运行7.在220kV 屮性点直接接地系统中，其屋外配电装置的带电部分至接地部分之间的安全净距不应小于（）A • 1.5 米B • 1.8 米C. 1.9 米 D • 2 米备用电源供电D 交流电源供电 介质屮（ ）交流电压与无功电流的比值有功电流与无功电流的比值5•隔离开关的用途Z —是（ A 切断负荷电流c拉合小电流回路 ）B 切断短路电流D 拉合大电流回路B .正压方式运行8 •在屮性点非直接接地系统中如果发生单相金属接地，则有（）A .接地相对地电压为零，非故障相对地电压为相电压B .接地相对地电压为相电压，非故障相对地电压为零C.接地相对地电压为零，非故障相对地电压为电源线电压D •接地相对地电压为相电压，非故障相对地电压为电源线电压9 •在选择电器时，电器允许的热效应Q P 和短路电流通过电器时短路电流的最大热效应 Qk Z 间应满足的关系是（A • Qp >QkC ・ Qp w Qk10•短路电流产生的电动力可能导致的后果是A.①②③C.①③④11.下面哪种设备是火电厂的I 类负荷，且必须由独立电源供电 A •输煤设备 12 •无励磁调压变压器在额定电压的多少范围内改换分接头位置时，其额定容量不变A.戈 5%C.・7.5%^+5 % D • -10% ~+5%13 .电压互感器的一次绕组并联于被测回路的电路之屮，其二次额定电压通常为（A. 100 或八VB . 100 或 100J 弓 V<3C. 100 或八VD. 100 或 100、、2V 14 •如果要求在检修任一引出线的母线隔离开关时不影响其它支路的供电，则可以采用A .双母线接线B .单母线带旁路接线 C.内桥接线D •单母线分段接线 15 .减小矩形母线应力的最有效方法是（） A .改变母线的布置方式 B .减少同一相中两个相邻绝缘子之问的距离B • Qp>Qk D • Qp<Qk ①载流导体过热②载流导体变形③支撑绝缘子损坏 ④造成新的短路故障 C.油处理设备D.浮充电装置 B •送风机C •增大母线截面D•增加母线相间距离二、填空题（本大题共10小题，每小题1分，共10分）请在每小题的空格屮填上正确答案。

二○○○年下半年高等教育自学考试全国统一命题考试发电厂电气主系统试题专业：电力系统及其自动化第一部分选择题一、单项选择题（本大题共14小题，每小题1分，共14分）在每小题列出的四个选项中只有一个选项是符合题目要求的。

请将正确选项前的字母填在题后的括号内。

1．隔离开关的用途之一是。

【】A．切断负荷电流 B．切断短路电流C．拉合小电流回路 D．拉合大电流回路2．在向旁路母线充电，检查旁路母线有无故障之前，应该。

A.退出定值与引出线断路器相同的继电保护B.投入定值与引出线断路器相同的继电保护C.退出旁路断器的瞬时断电保护D．投入旁路断器的瞬时断电保护【】3．双母线接线采用双母线同时运行时，具有单母线分段接线特点。

【】A.因此，双母线接线与单母线分段接线是等效的B.但单母线分段接线具有更大的运行灵活性C.并且两者的设备数量一样D.但双母线接线具有更大的运行灵活性4．如果要求任一组母线发生短路故障均不会影响各支路供电，则应选用。

【】A．双母线接线 B．双母线分段带旁路接线C．二分之三接线 D．多角形接线5．低压厂用母线段的设置，应根据锅炉容量与其连接负荷类别的不同来确定。

一般当锅炉容量为时，宜采用按机和炉对应的原则设置低压母线。

【】A．220t/h及以下 B.220t/h及以上C．400～670t/h D.1000t/h及以上6．220kV中性点直接接地系统中，其屋外配电装置的带电部分至接地部分之间的安全净距不应小于米。

【】A．1.5 B．1.8 C．1.9 D．2.07．热稳定是指电器通过短路电流时，电器的导体和绝缘部分不因短路电流的热效应使其温度超过它的而造成损坏妨碍继续工作的性能。

【】A．长期工作时的最高允许温度 B．长期工作时的最高允许温升C．短路时的最高允许温度 D．短路时的最高允许温升8．选择矩形母线时，下列条件可不考虑。

【】A．额定电压 B长期允许电流 C动稳定 D热稳定9．为保证供电质量，一般要求正常工作时限流电抗器的电压损失百分值小于。

电气设备及主系统试题（含答案）一、判断题（共100题，每题1分，共100分）1.传统火电厂的原动机是锅炉。

（）A、正确B、错误正确答案：B2.装有避雷线的架空线路杆塔不需再装设地线。

（）A、正确B、错误正确答案：B3.单母线接线适合多电源和多断路器接线。

（）A、正确B、错误正确答案：B4.由同一台发电机、同一台变压器或同一段母线供电的低压线路，不宜同时采用保护接地和保护接零两种方式。

（）A、正确B、错误正确答案：A5.TN系统要求在供电线路上装设熔断器或空气自动开关，当电气设备发生一相碰壳时，线路上的空气开关或熔断器动作，将故障设备与电源断开。

从而减小触电危险。

（）A、正确B、错误正确答案：A6.最小安全净距中，不同相带电体间的最小安全距离用A表示，带电体与不带电体的最小安全净距用A2表示。

（）A、正确B、错误正确答案：B7.中小型水电厂厂内备用电源多采用暗备用方式。

（）A、正确B、错误正确答案：A8.电流互感器正常运行时二次侧不允许短路。

（A、正确B、错误正确答案：B9.人工接地网应围绕设备区域连成闭合形状，并在其中敷设若干垂直均压带。

（）A、正确B、错误正确答案：B10.厂用电的启动电源一般是指发电机组在启动或停运过程中，工作电源不能供电的工况下为该机组的厂用负荷提供电源。

（）A、正确B、错误正确答案：A11.电容器回路的最大持续工作电流等于1.35倍电容器组额定电流。

（A、正确B、错误正确答案：A12.装设在电压互感器回路中的裸导体和电气设备可不校验热、动稳定。

（）A、正确B、错误正确答案：A13.屋内配电装置室应设置防爆通道，最小宽度为1.0m。

（A、正确B、错误正确答案：B14.两侧均有电源的断路器，应比较断路器前后短路时通过断路器的电流值，择其大者为短路计算点。

（）A、正确B、错误正确答案：A15.导体的对流散热量和导体的比热容有关。

（）A、正确B、错误正确答案：B16.220kV输电线路常采用四分裂导线。

一、单项选择题1．根据对电气主接线的基本要求，设计电气主接线时首先要考虑( )A．采用有母线的接线形式B．采用无母线的接线形式C．尽量降低投资、少占耕地D．保证必要的可靠性和电能质量要求2.电压互感器的一次额定电压应等于( )A. 100或100/3伏B. 1003或×1003伏C. 所在电网的额定电压D. 100或2×100伏3.输电线路送电的正确操作顺序为( )A.先合母线隔离开关，再合断路器，最后合线路隔离开关B.先合断路器，再合母线隔离开关，最后合线路隔离开关C.先合母线隔离开关，再合线路隔离开关，最后合断路器D.先合线路隔离开关，再合母线隔离开关，最后合断路器4.线路隔离开关的线路侧，通常装有接地闸刀开关，其主要作用是当线路停电之后，合入接地刀闸，将它作为( )使用。

A.防雷接地 B.保护接地C.工作接地D.三相短路接地线5.在110kV及以上的配电装置中，下述哪种条件下可采用多角形接线( )A.出线不多且发展规模不明确B.出线不多但发展规模明确C.出线多但发展规模不明确D.出线多且发展规模明确6三相导体短路的最大电动力不受( )影响。

A.跨距B.长期允许电流C.相间距离D.三相短路时的冲击电流7.装设分段电抗器的作用是( )A.限制母线回路中的短路电流B.改善母线的电压质量C.吸收多余的无功功率D.改进用户的功率因数8.在交流电路中，弧电流过零值之后，电弧熄灭的条件是( )。

A.弧隙恢复电压<弧隙击穿电压B.弧隙恢复电压=弧隙击穿电压C.弧隙恢复电压>弧隙击穿电压D.减少碰撞游离和热游离9.对厂用I类负荷的供电方式是( )A.一般由一个电源供电B.应由两个独立电源供电，备用电源采用手动切换方式投入C.应由两个独立电源供电，一个电源消失后，另一个电源要立即自动投入D.在全厂停电时需要继续供电10硬铝母线的短路时发热允许温度是( )℃。

A. 70 B. 98 C. 200D. 30011.为保证发电厂厂用低压单个或成组电动机可靠启动，要求厂用母线电压不低于额定电压的（）% % %12．由于发电厂厂用电一般采用可靠性高的成套配电装置，因而其高、低压母线应采用( ) A 双母线接线B．桥形接线C．双母线带旁路母线接线D．单母线或单母线分段接线13．安全净距是配电装置处于何种电压或内部过电压时，其空气隙均不会被击穿的最小距离( ) A．平均电压B．额定电压C．最高工作电压D．最低工作电压14．屋内配电装置和屋外配电装置是按( )A．电气设备安装场所的不同区分的B．电气设备安装方式的不同区分的C．电气设备型号的不同区分的D．电气设备尺寸的不同区分的15．将所有电气设备都安装在地平面的基础之上或者设备的支架上，各种电气设备基本上布置在同一水平面上的室外配电装置，称为（）A．低型配电装B．中型配电装置C．半高型配电装置 d 高型配电装置二．填空题（每空1分共20分）1在多角形接线中，检修一台断路器时，多角形接线变成___________，可靠性降低。

全国2018年1月高等教育自学考试发电厂电气主系统试题课程代码：02301一、单项选择题(在每小题的四个备选答案中，选出一个正确答案，并将正确答案的序号填在题干的括号内。

每小题1分，共14分)1．在交流电路中，弧电流过零值之后，当弧隙的恢复电压（）弧隙击穿电压时，将会使电弧熄灭。

A．大于B．等于C．小于D．正比于2．在采用气体吹动电弧加速熄弧的方法中，按照气体吹动方向的不同，可分为纵向吹动和横向吹动，在相同工作条件下，横向灭弧比纵向灭弧效果（）。

A．好一些B．差一些C．一样D．差得多3．少油断路器中的绝缘油（）。

A．主要作灭弧介质，但不起绝缘作用B．不仅作灭弧介质，而且起绝缘作用C．不作灭弧介质，也不起绝缘作用D．不作灭弧介质，但起绝缘作用4．（）接线在出线断路器检修时，会中断该回路供电。

A．单母线分段带旁路B．双母线分段带旁路C．二分之三接线D．双母线分段5．电压互感器的额定电压为3～35kV时，一次绕组需经（）接入被测电路。

A．隔离开关和接触器B．隔离开关和高压熔断器C．断路器和高压熔断器D．断路器和限流电抗器6．采用双母线同时运行的双母线接线，具有单母线分段接线的特点，（）。

A．因此双母线接线与单母线分段接线是等效的B．但单母线分段接线具有更大的运行灵活性C．并且两者的设备数量一样D．但双母线接线具有更大的运行灵活性7．在进行电动机自启动校验时，应按（）来决定参加自启动电动机的总容量。

A．保证自启动前厂用母线已带负荷不小于某一标幺值B．保证电动机启动电流小于断路器额定开断电流C．保证厂用母线电压不小于最低允许值D．保证自启动电动机有较高效率18．泄漏电流试验时，将直流电压加于被试物上，（）。

A．充电电流随时间减小到零，泄漏电流增加B．充电电流随时间减小到零，泄漏电流不变C．充电电流随时间增加到某一值，泄漏电流减小D．充电电流随时间增加到某一值，泄漏电流不变9．某变电所220千伏配电装置的布置形式为两组母线上下布置，两组母线隔离开关亦上下重叠布置而断路器为双列布置，两个回路合用一个间隔。

1全国2018年1月高等教育自学考试电力系统分析试题课程代码：02310一、单项选择题（本大题共20小题，每小题1分，共20分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1.电力线路按结构可以分为两大类,即（ ）A.放射式和环式B.高电压和低电压C.架空线路和电缆线路D.长线路和短线路2.我国电力系统的额定频率为（ ）A.30H zB.40H zC.50H zD.60H z 3. 某元件导纳的有名值为Y=G +jB,当基准值取功率S B ,电压为U B ,则电导的标幺值为 （ ）A.G ·B B S U 2B.G ·2B B U SC.G ·23B BU S D. G ·BB S U 23 4.发电机的单位调节功率可以表示为（ ）A.K G =G P f∆∆- B. K G =fP G ∆∆- C.K G =f P G ∆∆ D.K G =GP f ∆∆ 5.借助改变发电机端电压进行调压是一种（ ）A.典型的顺调压B.典型的逆调压C.典型的常调压D.典型的不调压6.电力线路等值参数中消耗有功功率的是（ ）A.电纳B.电感C.电阻D.电容7.一般双绕组变压器的分接头（）A.高、低压侧均没有B.位于低压侧C.高、低压侧均有D.位于高压侧8.ABC坐标系下，理想同步发电机的磁链方程中的互感系数M Qf等于（）A.0B. 1.0C.0.5D.1.59.无限大功率电源供电的三相对称系统,发生三相短路,短路电流的非周期分量的衰减速度（）A.A、B、C三相相同B.只有B、C两相相同C.只有A、B两相相同D.只有A、C两相相同10.理想同步发电机突然发生三相短路瞬间，定子三相绕组的初始磁链（）A.增大B.减小C.不变D.不确定11.分析简单系统的暂态稳定性，确定系统的极限切除角依据的原则是（）A.正序等效定则B.等耗量微增率准则C.等力矩原则D.等面积定则12.双绕组变压器， 型等值电路中的导纳为（）A.G T-jB TB.-G T-jB TC.G T+jB TD.-G T+jB T13.节点导纳矩阵为方阵，其阶数等于（）A.网络中所有节点数B.网络中除参考节点以外的节点数C.网络中所有节点数加1D.网络中所有节点数加214.当系统发生故障后，投入制动电阻可减少（）A.无功损耗B.有功损耗C.电压损耗D.功率差额15.电力系统分析中所用阻抗指的是（）A.一相等值阻抗B.两相阻抗C.三相阻抗D.四相阻抗16.潮流计算的P—Q分解法是在哪一类方法的基础上派生而来的（）A.高斯—赛德尔法B.直角坐标形式的牛顿—拉夫逊法23C.极坐标形式的牛顿—拉夫逊法D.阻抗法17将三个不对称相量分解为三组对称相量的方法是（ ）A.小干扰法B.对称分量法C.牛顿—拉夫逊法D.龙格—库塔法18.当系统中a 相接地短路时,故障处的a 相电压为（ ）A. U NB. 2N U C.N U 23 D. 019.系统有功备用容量中,哪种可能不需要专门设置（ ）A.负荷备用B.国民经济备用C.事故备用D.检修备用20.在下列各种故障类型中,属于纵向故障的是（ ）A.两相短路B.单相断线C.单相接地短路D.两相接地短路二、填空题（本大题共10小题，每小题1分，共10分）请在每小题的空格中填上正确答案。

电气设备及主系统考试题+答案一、判断题（共100题，每题1分，共100分）1.厂用电的启动电源一般是指发电机组在启动或停运过程中，工作电源不能供电的工况下为该机组的厂用负荷提供电源。

（）A、正确B、错误正确答案：A2.断路器断开时，当电源电压过零时，两个触头间的电弧将自然熄灭。

（）A、正确B、错误正确答案：B3.装设在电压互感器回路中的裸导体和电气设备可不校验热、动稳定。

（）A、正确B、错误正确答案：A4.相对于水电厂，火电厂具有厂用电率低、发电成本高的特点。

（A、正确B、错误正确答案：B5.对发电厂和变电所，应敷设以垂直接地体为主的人工接地网。

（A、正确B、错误正确答案：B6.相对于水电厂，火电厂具有发电成本高、厂用电率高的特点。

（）A、正确B、错误正确答案：A7.若电源是发电机，则发电机与其出口断路器之间可以不装隔离开关。

（A、正确B、错误正确答案：A8.发电厂厂用电是为了电厂内部负荷提供电能，因此，设计时只需要考虑正常运行时发电厂内部的供电要求既可。

（）A、正确B、错误正确答案：B9.电流互感器相对于二次负载的输出阻抗很大，运行特点近似于一个电流源。

（）A、正确B、错误正确答案：A10.低压分裂绕组变压器都是降压型变压器。

（）A、正确B、错误正确答案：B11.动稳定电流是指断路器在闭合状态下，允许通过的最大短路电流有效值，又称极限通过电流。

（）A、正确B、错误正确答案：B12.硬导体不满足动稳定要求时，可以适当增大衬垫跨距Lb。

（）A、正确B、错误正确答案：B13.扩建方便是有母线的接线形式的公共特点。

（）A、正确B、错误正确答案：A14.目前，核电站主要是利用核裂变反应释放能量来发电。

（）A、正确B、错误正确答案：A15.倒闸操作最好在最小负荷时进行，且不得在交接班时进行。

（）A、正确B、错误正确答案：A16.真空断路器灭弧室的真空度越高，灭弧性能越好，因此，真空度越高越好。

（）A、正确B、错误正确答案：B17.220kV输电线路常采用四分裂导线。

全国2018年1月高等教育自学考试发电厂电气主系统试题课程代码：02301一、单项选择题（本大题共15小题，每小题1分，共15分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1.闸刀开关的作用是（）A.手动接通或断开电路B.电路短路保护C.电路过负荷保护D.自动接通或断开电路2.在实用计算中，一般高压电路短路电流非周期分量发热等值时间取（）A.0.02sB.0.05sC.0.08sD.0.1s3.断路器在手动预备合闸位置时的灯光信号为（）A.绿灯发平光B.绿灯闪光C.红灯发平光D.红灯闪光4.对于干燥的B级绝缘发电机定子绕组而言,通常在下述哪个温度范围时吸收比K远大于1.3?（）A.0℃以下B.0~10℃C.10~30℃D.30℃以上5.下列哪种过电压是外部过电压？（）A.操作过电压B.谐振过电压C.投切空载变压器引起的过电压D.直击雷过电压6.离地面高度为h的单根避雷线，在地面的保护范围宽度为（）A.hB.1.5hC.2hD.2.5h7.由于近阴极效应的影响，当交流电弧过零后，每个短弧的弧隙击穿电压恢复到多少时有利于熄弧？（）A.10~20VB.50~100VC.100~150VD.150~250V18.如果要求任一组母线发生短路故障均不会影响各支路供电，则应选用（）A.双母线接线B.双母线分段带旁路接线C.多角形接线D.二分之三接线9.单机容量在200MW及以上的大容量大型火电厂的电气主接线中,一般（）A.不设发电机电压母线,全部机组采用单元接线B.设发电机电压母线,并采用单母线接线C.不设发电机电压母线,而采用发电机—变压器扩大单元接线D.设发电机电压母线,并采用单母线分段接线10.发电厂的厂用电动机在正常启动时,当电动机功率为电源容量的多少以上时,一般应校验启动时厂用母线电压?（）A.10%B.15%C.20%D.30%11.母线三角形布置适用于多高电压等级的大、中容量的配电装置中？（）A.6~10kVB.10~35kVC.110~220kVD.330~550kV12.中性点非直接接地系统发生单相金属接地后，故障相对地电压为零，非故障相对地电压等于电源线电压，电压互感器辅助副绕组的开口三角形两端电压值为（）3 B.100VA.100/V3 D.300VC.100V13.变压器并联运行时不必．．考虑（）A.额定容量相同B.联接组标号相同C.变比相等D.短路电压相等14.测量绝缘电阻时，应在兆欧表处于什么状态时读取绝缘电阻的数值？（）A.转速上升时的某一时刻B.转速下降时的某一时刻C.达到50%额定转速，待指针稳定后D.达到额定转速，待指针稳定后15.在双母线接线中，利用母联断路器代替出线断路器工作时，用“跨条”将该出线断路器短接，因此该出线（）A.可不停电B.需要长期停电C.仅短时停电D.断路器可以退出，但无法检修2二、填空题（本大题共10小题，每小题1分，共10分）请在每小题的空格中填上正确答案。

电气设备及主系统题库（含参考答案）一、判断题（共100题，每题1分，共100分）1.电子与正离子间的复合称为间接复合。

（）A、正确B、错误正确答案：B2.高型配电装置因占地面积少，其主要特点是一次投资少。

（）A、正确B、错误正确答案：B3.短路计算时间中，少油断路器的燃弧时间t取0.4~0.6s。

（）A、正确B、错误正确答案：B4.大跨越的500kV配电装置一般使用钢管混凝土柱和钢板焊成的板箱组成的构架。

（）A、正确B、错误正确答案：A5.为彼此电施互感器二次测定生短路事故，可在二次回路中串接一台合适的熔断器。

()A、正确B、错误正确答案：B6.在计算发电厂内部负荷时，对短时不经常运行的负荷可不予计算。

（）A、正确B、错误正确答案：A7.除另有规定外，由发电厂、变电所区域内引出的铁路轨道不需要接地。

（）A、正确B、错误正确答案：A8.高压断路器的熄弧能力只取决于开关本身的结构和性能，而与所开断的电路无关。

()A、正确B、错误正确答案：B9.动稳定电流是指断路器在闭合状态下，允许通过的最大短路电流有效值，又称极限通过电流。

（）A、正确B、错误正确答案：B10.带有异性电荷的质点相遇而结合成中性质点的现象，称为游离。

（）A、正确B、错误正确答案：B11.屋内配电装置中，母线垂直布置可用于20kV以下、短路电流很大的装置中。

（A、正确B、错误正确答案：A12.采用分裂电抗器代替普通电抗器减小了限制短路电流的作用。

（）A、正确B、错误正确答案：B13.在发电厂中，3～10kV的厂用电系统，大都采用成套配电装置柜，目的是减少厂用母线相间短路故障的发生，以提高可靠性。

（）A、正确B、错误正确答案：A14.同一电压等级的用电设备与发变电设备的额定电压并不一定相等。

（）A、正确B、错误正确答案：A15.水电厂既是一个吸收低谷电能的电力用户，又是一个提供峰荷电力的发电厂。

（）A、正确B、错误正确答案：B16.交流保安负荷平时由交流厂用电供电，一旦失去厂用工作电源和备用电源，需手工投入外部独立电源。
