发电厂电气主系统试题

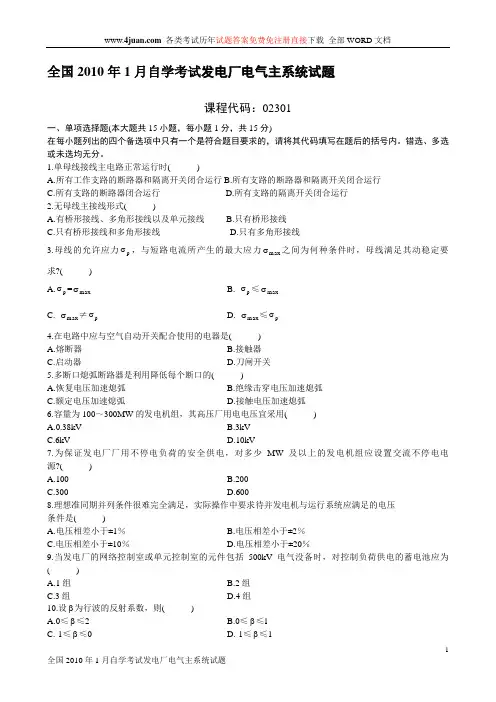

全国2010年1月自学考试发电厂电气主系统试题课程代码：02301一、单项选择题(本大题共15小题，每小题1分，共15分)在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1.单母线接线主电路正常运行时( )A.所有工作支路的断路器和隔离开关闭合运行B.所有支路的断路器和隔离开关闭合运行C.所有支路的断路器闭合运行D.所有支路的隔离开关闭合运行2.无母线主接线形式( )A.有桥形接线、多角形接线以及单元接线B.只有桥形接线C.只有桥形接线和多角形接线D.只有多角形接线3.母线的允许应力p σ，与短路电流所产生的最大应力max σ之间为何种条件时，母线满足其动稳定要求?( )A.p σ=max σB. p σ≤max σC. max σ≠p σD. max σ≤p σ4.在电路中应与空气自动开关配合使用的电器是( )A.熔断器B.接触器C.启动器D.刀闸开关5.多断口熄弧断路器是利用降低每个断口的( )A.恢复电压加速熄弧B.绝缘击穿电压加速熄弧C.额定电压加速熄弧D.接触电压加速熄弧6.容量为100～300MW 的发电机组，其高压厂用电电压宜采用( )A.0.38kVB.3kVC.6kVD.10kV7.为保证发电厂厂用不停电负荷的安全供电，对多少MW 及以上的发电机组应设置交流不停电电源?( )A.100B.200C.300D.6008.理想准同期并列条件很难完全满足，实际操作中要求待并发电机与运行系统应满足的电压条件是( )A.电压相差小于±1％B.电压相差小于±2％C.电压相差小于±10％D.电压相差小于±20％9.当发电厂的网络控制室或单元控制室的元件包括500kV 电气没备时，对控制负荷供电的蓄电池应为( )A.1组B.2组C.3组D.4组10.设β为行波的反射系数，则( )A.0≤β≤2B.0≤β≤lC.-1≤β≤0D.-1≤β≤111.油自然循环强迫空气冷却系统适用于多大容量的变压器?( )A.1000kV A以下B.1000kV A以下C.7500kV A以上D.7500kV A以下12.避雷针有良好的接地，当雷云对避雷针放电时，避雷针的对地电压( )A.恒定不变B.不可能对附近设备产生反击C.很高D.近似为零13.直流电压作用在任何介质上时，通过介质的电容电流是加压瞬间介质中的电子式或离子式极化所引起的电流，其存在时间约为( )A.10-12～10-15sB.10-2～10-5sC.1～10sD.10～100s14.交流耐压试验装置的控制回路中，过流继电器的整定电流应为额定电流的( )A.1.1～1.3倍B.1.3～1.5倍C.1.5～1.8倍D.1.8～2.0倍15.两台降压变压器T1和T2，若U k1％大于U k2％，其它参数相同。

全国2010年1月自学考试发电厂电气主系统试题课程代码：02301一、单项选择题(本大题共15小题，每小题1分，共15分)在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1.单母线接线主电路正常运行时( ) A.所有工作支路的断路器和隔离开关闭合运行 B.所有支路的断路器和隔离开关闭合运行 C.所有支路的断路器闭合运行 D.所有支路的隔离开关闭合运行2.无母线主接线形式( )A.有桥形接线、多角形接线以及单元接线B.只有桥形接线C.只有桥形接线和多角形接线D.只有多角形接线3.母线的允许应力p σ，与短路电流所产生的最大应力max σ之间为何种条件时，母线满足其动稳定要求?( ) A.p σ=max σ B. p σ≤max σ C. max σ≠p σD. max σ≤p σ4.在电路中应与空气自动开关配合使用的电器是( ) A.熔断器 B.接触器 C.启动器D.刀闸开关5.多断口熄弧断路器是利用降低每个断口的( ) A.恢复电压加速熄弧 B.绝缘击穿电压加速熄弧 C.额定电压加速熄弧D.接触电压加速熄弧6.容量为100～300MW 的发电机组，其高压厂用电电压宜采用( ) A.0.38kV B.3kV C.6kVD.10kV7.为保证发电厂厂用不停电负荷的安全供电，对多少MW 及以上的发电机组应设置交流不停电电源?( ) A.100B.200C.300D.6008.理想准同期并列条件很难完全满足，实际操作中要求待并发电机与运行系统应满足的电压条件是( )A.电压相差小于±1％B.电压相差小于±2％C.电压相差小于±10％D.电压相差小于±20％9.当发电厂的网络控制室或单元控制室的元件包括500kV电气没备时，对控制负荷供电的蓄电池应为( )A.1组B.2组C.3组D.4组10.设β为行波的反射系数，则( )A.0≤β≤2B.0≤β≤lC.-1≤β≤0D.-1≤β≤111.油自然循环强迫空气冷却系统适用于多大容量的变压器?( )A.1000kV A以下B.1000kV A以下C.7500kV A以上D.7500kV A以下12.避雷针有良好的接地，当雷云对避雷针放电时，避雷针的对地电压( )A.恒定不变B.不可能对附近设备产生反击C.很高D.近似为零13.直流电压作用在任何介质上时，通过介质的电容电流是加压瞬间介质中的电子式或离子式极化所引起的电流，其存在时间约为( )A.10-12～10-15sB.10-2～10-5sC.1～10sD.10～100s14.交流耐压试验装置的控制回路中，过流继电器的整定电流应为额定电流的( )A.1.1～1.3倍B.1.3～1.5倍C.1.5～1.8倍D.1.8～2.0倍15.两台降压变压器T1和T2，若U k1％大于U k2％，其它参数相同。

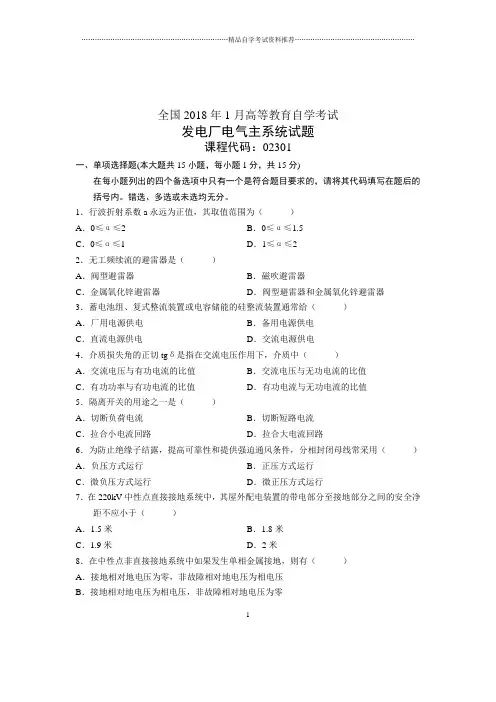

全国2018年1月高等教育自学考试发电厂电气主系统试题课程代码：02301一、单项选择题(本大题共15小题，每小题1分，共15分)在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1．行波折射系数a永远为正值，其取值范围为（）A．0≤α≤2 B．0≤α≤1.5C．0≤α≤1 D．1≤α≤22．无工频续流的避雷器是（）A．阀型避雷器B．磁吹避雷器C．金属氧化锌避雷器D．阀型避雷器和金属氧化锌避雷器3．蓄电池组、复式整流装置或电容储能的硅整流装置通常给（）A．厂用电源供电B．备用电源供电C．直流电源供电D．交流电源供电4．介质损失角的正切tgδ是指在交流电压作用下，介质中（）A．交流电压与有功电流的比值B．交流电压与无功电流的比值C．有功功率与有功电流的比值D．有功电流与无功电流的比值5．隔离开关的用途之一是（）A．切断负荷电流B．切断短路电流C．拉合小电流回路D．拉合大电流回路6．为防止绝缘子结露，提高可靠性和提供强迫通风条件，分相封闭母线常采用（）A．负压方式运行B．正压方式运行C．微负压方式运行D．微正压方式运行7．在220kV中性点直接接地系统中，其屋外配电装置的带电部分至接地部分之间的安全净距不应小于（）A．1.5米B．1.8米C．1.9米D．2米8．在中性点非直接接地系统中如果发生单相金属接地，则有（）A．接地相对地电压为零，非故障相对地电压为相电压B．接地相对地电压为相电压，非故障相对地电压为零12C ．接地相对地电压为零，非故障相对地电压为电源线电压D ．接地相对地电压为相电压，非故障相对地电压为电源线电压9．在选择电器时，电器允许的热效应Q p 和短路电流通过电器时短路电流的最大热效应Q k之间应满足的关系是（ ）A ．Q p ≥Q kB ．Q p >Q kC ．Q p ≤Q kD ．Q p <Q k10．短路电流产生的电动力可能导致的后果是（ ）①载流导体过热 ②载流导体变形 ③支撑绝缘子损坏 ④造成新的短路故障A ．①②③B ．①②④C ．①③④D ．②③④11．下面哪种设备是火电厂的I 类负荷，且必须由独立电源供电? （ ）A ．输煤设备B ．送风机C ．油处理设备D ．浮充电装置12．无励磁调压变压器在额定电压的多少范围内改换分接头位置时，其额定容量不变?（ ）A ．±2.5％B ．±5％C ．-7.5％～+5％D ．-10％～+5％13．电压互感器的一次绕组并联于被测回路的电路之中，其二次额定电压通常为（ ）A ．100或3100V B ．100或3100V C ．100或2100V D ．100或2100V 14．如果要求在检修任一引出线的母线隔离开关时不影响其它支路的供电，则可以采用（ ）A ．双母线接线B ．单母线带旁路接线C ．内桥接线D ．单母线分段接线15．减小矩形母线应力的最有效方法是（ ）A ．改变母线的布置方式B ．减少同一相中两个相邻绝缘子之问的距离C ．增大母线截面D ．增加母线相间距离二、填空题(本大题共10小题，每小题1分，共10分)请在每小题的空格中填上正确答案。

一、单项选择题1．根据对电气主接线的基本要求，设计电气主接线时首先要考虑( )A．采用有母线的接线形式B．采用无母线的接线形式C．尽量降低投资、少占耕地D．保证必要的可靠性和电能质量要求2.电压互感器的一次额定电压应等于( )A. 100或100/3伏B. 1003或×1003伏C. 所在电网的额定电压D. 100或2×100伏3.输电线路送电的正确操作顺序为( )A.先合母线隔离开关，再合断路器，最后合线路隔离开关B.先合断路器，再合母线隔离开关，最后合线路隔离开关C.先合母线隔离开关，再合线路隔离开关，最后合断路器D.先合线路隔离开关，再合母线隔离开关，最后合断路器~4.线路隔离开关的线路侧，通常装有接地闸刀开关，其主要作用是当线路停电之后，合入接地刀闸，将它作为( )使用。

A.防雷接地 B.保护接地C.工作接地D.三相短路接地线5.在110kV及以上的配电装置中，下述哪种条件下可采用多角形接线( )A.出线不多且发展规模不明确B.出线不多但发展规模明确C.出线多但发展规模不明确D.出线多且发展规模明确6三相导体短路的最大电动力不受( )影响。

A.跨距B.长期允许电流C.相间距离D.三相短路时的冲击电流7.装设分段电抗器的作用是( )A.限制母线回路中的短路电流B.改善母线的电压质量C.吸收多余的无功功率D.改进用户的功率因数8.在交流电路中，弧电流过零值之后，电弧熄灭的条件是( )。

、A.弧隙恢复电压<弧隙击穿电压B.弧隙恢复电压=弧隙击穿电压C.弧隙恢复电压>弧隙击穿电压D.减少碰撞游离和热游离9.对厂用I类负荷的供电方式是( )A.一般由一个电源供电B.应由两个独立电源供电，备用电源采用手动切换方式投入C.应由两个独立电源供电，一个电源消失后，另一个电源要立即自动投入D.在全厂停电时需要继续供电10硬铝母线的短路时发热允许温度是( )℃。

A. 70 B. 98 C. 200D. 30011.为保证发电厂厂用低压单个或成组电动机可靠启动，要求厂用母线电压不低于额定电压的（）% % %12．由于发电厂厂用电一般采用可靠性高的成套配电装置，因而其高、低压母线应采用( ) A 双母线接线B．桥形接线C．双母线带旁路母线接线D．单母线或单母线分段接线…13．安全净距是配电装置处于何种电压或内部过电压时，其空气隙均不会被击穿的最小距离( ) A．平均电压B．额定电压C．最高工作电压D．最低工作电压14．屋内配电装置和屋外配电装置是按( )A．电气设备安装场所的不同区分的B．电气设备安装方式的不同区分的C．电气设备型号的不同区分的D．电气设备尺寸的不同区分的15．将所有电气设备都安装在地平面的基础之上或者设备的支架上，各种电气设备基本上布置在同一水平面上的室外配电装置，称为（）A．低型配电装B．中型配电装置C．半高型配电装置 d 高型配电装置二．填空题（每空1分共20分）1在多角形接线中，检修一台断路器时，多角形接线变成___________，可靠性降低。

全国2001 年10 月高等教育自学考试发电厂电气主系统试题课程代码:02301第一部分选择题一、单项选择题（本大题共14 小题，每小题1 分，共14 分）在每小题列出的四个选项中只有一个选项是符合题目要求的，请将正确选项前的字母填在题后的括号内。

1. 电压互感器的一次绕组并联于被测回路的电路之中, 其二次额定电压通常为( ) 伏。

A.100 或100/B.100 或C.100 或100/D.100 或2. 引出线停电的操作顺序是依次拉开断路器、( )A. 线路侧隔离开关和母线侧隔离开关B. 母线侧隔离开关和线路侧隔离开关C. 断路器控制回路电源和母线侧隔离开关D. 断路器控制回路电源和线路侧隔离开关3. 如果要求在检修任一引出线的母线隔离开关时, 不影响其他支路供电, 则可采用( )A. 内桥接线B. 单母线带旁路接线C. 双母线接线D. 单母线分段接线4. 在倒母线操作过程中, 若备用母线充电成功, 则应该( ) 以保证两组母线等电位。

A. 保持母联断路器两侧的隔离开关状态不变B. 切断母联断路器的控制回路电源C. 切断母联断路器两侧隔离开关的操作电源D. 快速将所有支路倒换至备用母线5. 经技术经济比较, 我国有关设计技术规程中规定, 当发电机电压为10.5KV 时, 对于容量为( ) 的机组, 其高压厂用电电压可采用3KV 。

A.100MW 及以下B.100 ～300MWC.25MW 以下D.60MW 及以下6. 配电装置的选择, 通常要进行技术经济比较确定。

一般( ) 电压等级宜采用屋内配电装置。

A.35KV 及以下B.35KV 及以上C.10KV 及以上D.110KV 及以下7. 电气设备的动稳定电流应不小于通过该电气设备的最大( ) 电流。

A. 三相冲击短路B. 冲击短路C. 三相短路D. 持续工作8. 减小矩形母线应力的最有效方法是( )A. 改变母线的布置B. 增大母线截面C. 减少同一相中两个相邻绝缘子间的距离D. 增加母线相间距离9. 为减小某一线路短路时对其他线路的影响, 一般要求在限流电抗器后发生短路时, 限流电抗器前的残余电压不小于网络额定电压的( )A.80%B.70%C.60%D.50%10. 当断路器处在合闸位置时, 断路器的位置指示信号为( )A. 红灯闪光B. 绿灯闪光C. 红灯发平光D. 绿灯发平光11. 图示转换开关SM 处于位置“I ”时接通的触点为( )A.1 －3,5 －7B.2 －4,6 －8C.1 －2,5 －6D.3 －4,7 －812. 决定变压器绝缘老化速度的关键因素是( )A. 氧化B. 温度C. 湿度D. 油中分解的劣化物13. 为避免变压器事故过负荷时绝缘老化过快, 绕组最热点温度不得超过( )A.85 ℃B.98 ℃C.105 ℃D.140 ℃14. 对夹层绝缘或有机绝缘材料的设备, 如果变流耐压试验后绝缘电阻比耐压试验前下降( ), 则认为试品不合格。

1浙江省2019年1月高等教育自学考试发电厂电气主系统试题课程代码：02301一、单项选择题(在每小题的四个备选答案中，选出一个正确答案，并将正确答案的序号填在题干的括号内。

每小题1分，共14分)1.在交流电路中，弧电流过零值之后，电弧熄灭的条件是( )。

A.弧隙恢复电压<弧隙击穿电压B.弧隙恢复电压=弧隙击穿电压C.弧隙恢复电压>弧隙击穿电压D.减少碰撞游离和热游离2.熔断器能够可靠切断的最大短路电流是( )。

A.熔管的极限断路电流B.熔件的极限断路电流C.熔断器的极限断路电流D.熔断器的额定开断电流3.断路器的开断时间是指从接受分闸命令瞬间起到( )的时间间隔。

A.所有灭弧触头均分离的瞬间为止B.各极触头间电弧最终熄灭为止C.首相触头电弧熄灭为止D.主触头分离瞬间为止4.旁路断路器的作用是( )。

A.当出线断路器检修时，可代替该出线断路器工作B.可以代替母联断路器工作C.保证母线检修时，线路不停电D.可以代替分段断路器工作5.低压电动机单独自启动要求低压厂用母线电压不低于额定电压的( )。

A.65%～70%B.60%C.70%D.80%6.某热电厂电气主接线的110kV 配电装置因出线回路较多，采用单母线分段接线，在设计采用屋外型配电装置的布置型式时，可以不考虑采纳( )方案。

A.普通中型布置B.分相中型布置C.半高型布置D.高型布置7.110kV 中性点直接接地系统中，其屋外配电装置带电部分至接地部分之间的安全净距(A 1)是( )米。

A.1.10B.0.9C.1.05D.1.008.电动力计算公式F (3)=1.73k f [)3(im i ]2×aL ×10-7(N)中的形状系数k f 与( )有关。

A.导体的机械强度B.导体截面形状及相对位置C.导体的接触电阻及电阻率的温度系数D.导体的比热及比热的温度系数9.直流绝缘监察装置在( )时，不能发生直流系统一点接地的信号。

全国2018年10月高等教育自学考试发电厂电气主系统试题课程代码：02301一、单项选择题（本大题共15小题，每小题1分，共15分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1．少油断路器的对地绝缘是靠（）A．绝缘油实现B．空气实现C．瓷支柱实现D．环氧树脂实现2．下列哪种情况宜采用一台半断路器接线？（）A．10~35kV出线回路数为10回以上B．35~110kV出线回路数为8回以上C．110~220kV出线回路数为6回以上D．330~500kV出线回路数为6回以上3．外桥接线适合于（）A．线路较短、变压器需要经常切换的场合B．线路较长、变压器不需要经常切换和场合C．线路较多，只有两台变压器的场合D．只有二条出线、变压器台数较多的场合4．厂用电率是指发电厂在一定时间内，厂用电所消耗的电量占发电厂（）A．总发电量的百分数B．总装机容量的百分数C．最大发电量的百分数D．最小发电量的百分数5．系统中同一点发生三相短路时的最大电动力较两相短路时的最大电动力（）A．小15% B．小20%C．大15% D．大20%6．对一次设备起控制、保护、测量、监察等作用的设备称为（）A．监控设备B．二次设备C．辅助设备D．主设备7．对于没有主控制室的发电厂，当机组为3台及以上，且容量为100MV A及以上时，宜设（）A．1组蓄电池B．2组蓄电池C．3组蓄电池D．4组蓄电池18．将发电机转速升高到接近系统的同步转速时，在未加励磁的条件下将发电机并入系统，随后立即给发电机加上励磁电流，使发电机拉入同步。

这种并列方式叫做（）A．自动准同期B．半自动准同期C．手动准同期D．自同期9．电介质的极化形式不包括．．．（）A．原子式极化B．电子式极化C．离子式极化D．夹层式极化10．用电桥测量介质损失角时，可能遇到的干扰不包括．．．（）A．外界电场或磁场的干扰B．桥臂相互间电场的干扰C．桥臂本身电容与电感的干扰D．外界噪声及振动的干扰11．自然冷却封闭母线的散热方式是（）A．辐射与对流B．辐射与传导C．传导与对流D．辐射、传导及对流12．六氟化硫气体具有良好的灭弧性能和绝缘性能，它的介质强度恢复速度是空气的（）A．50倍B．100倍C．150倍D．200倍13．垂直接地体常用镀锌钢管或镀锌角钢垂直打入土壤中，一般长度为（）A．1米B．2米C．3米D．4米14．发电厂低压母线与高压母线串接自启动时，低压母线电压可以低一些，但不应低于．．．．额定电压的（）A．50% B．55%C．60% D．65%15．分相中型配电装置的占地面积比普通型配电装置节约（）A．5~10% B．10~15%C．15~20% D．20~30%二、填空题（本大题共10小题，每小题1分，共10分）请在每小题的空格中填上正确答案。

一、单项选择题1.根据对电气主接线的基本要求,设计电气主接线时首先要考虑( )A.采用有母线的接线形式B.采用无母线的接线形式C.尽量降低投资、少占耕地D.保证必要的可靠性与电能质量要求2、电压互感器的一次额定电压应等于( )A、100或100/3伏B、1003或×1003伏C、所在电网的额定电压D、100或2×100伏3、输电线路送电的正确操作顺序为( )A、先合母线隔离开关,再合断路器,最后合线路隔离开关B、先合断路器,再合母线隔离开关,最后合线路隔离开关C、先合母线隔离开关,再合线路隔离开关,最后合断路器D、先合线路隔离开关,再合母线隔离开关,最后合断路器4、线路隔离开关的线路侧,通常装有接地闸刀开关,其主要作用就是当线路停电之后,合入接地刀闸,将它作为( )使用。

A、防雷接地B、保护接地C、工作接地D、三相短路接地线5、在110kV及以上的配电装置中,下述哪种条件下可采用多角形接线?( )A、出线不多且发展规模不明确B、出线不多但发展规模明确C、出线多但发展规模不明确D、出线多且发展规模明确6三相导体短路的最大电动力不受( )影响。

A、跨距B、长期允许电流C、相间距离D、三相短路时的冲击电流7、装设分段电抗器的作用就是( )A、限制母线回路中的短路电流B、改善母线的电压质量C、吸收多余的无功功率D、改进用户的功率因数8、在交流电路中,弧电流过零值之后,电弧熄灭的条件就是( )。

A、弧隙恢复电压<弧隙击穿电压B、弧隙恢复电压=弧隙击穿电压C、弧隙恢复电压>弧隙击穿电压D、减少碰撞游离与热游离9、对厂用I类负荷的供电方式就是( )A、一般由一个电源供电B、应由两个独立电源供电,备用电源采用手动切换方式投入C、应由两个独立电源供电,一个电源消失后,另一个电源要立即自动投入D、在全厂停电时需要继续供电10硬铝母线的短路时发热允许温度就是( )℃。

A、70 B、98C、200D、30011、为保证发电厂厂用低压单个或成组电动机可靠启动,要求厂用母线电压不低于额定电压的( ) A、50 B、60% C、70% D、80%12.由于发电厂厂用电一般采用可靠性高的成套配电装置,因而其高、低压母线应采用( ) A 双母线接线 B.桥形接线 C.双母线带旁路母线接线 D.单母线或单母线分段接线13.安全净距就是配电装置处于何种电压或内部过电压时,其空气隙均不会被击穿的最小距离?( ) A.平均电压 B.额定电压 C.最高工作电压 D.最低工作电压14.屋内配电装置与屋外配电装置就是按( )A.电气设备安装场所的不同区分的B.电气设备安装方式的不同区分的C.电气设备型号的不同区分的D.电气设备尺寸的不同区分的15.将所有电气设备都安装在地平面的基础之上或者设备的支架上,各种电气设备基本上布置在同一水平面上的室外配电装置,称为( )A.低型配电装 B.中型配电装置C.半高型配电装置 d 高型配电装置二.填空题(每空1分共20分)1在多角形接线中,检修一台断路器时,多角形接线变成___________,可靠性降低。

1全国2019年10月高等教育自学考试发电厂电气主系统试题课程代码：02301一、单项选择题（本大题共14小题，每小题1分，共14分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1.采用多断口断路器，常在触头之间并联1000～200pF 的小电容，其作用是( ) A.提高开断能力 B.均衡电压 C.阻隔直流D.匹配参数2.一台半断路器接线是属于( ) A.多角形接线B.桥形接线C.具有两组母线的接线D.无母线接线3.短时停电可能影响人身或设备安全，使生产停顿或发电量下降的负荷称为( ) A.Ⅰ类负荷 B.Ⅱ类负荷 C.Ⅲ类负荷D.不停电负荷4.下述哪种设备应尽量作为穿墙套管使用，以减少配电装置的体积与造价? A.电压互感器 B.电流互感器 C.避雷器D.断路器5.在计算电动力时，当两矩形导体之间净距a 与矩形导体截面周长l 之间满足下述何种关系时，形状系数K f 可取为1? A.a<lB. a=lC.a>lD. a ≠l6.当环境温度变为+25℃时，铝导体长期发热的允许温度为( ) A.60℃B.70℃C.85℃D.105℃7.发电厂或变电所的控制、信号、测量、继电保护、自动装置以及断路器合、跳闸的工作电 源叫做( ) A.操作电源 B.厂用电源 C.备用电源D.控制电源8.在中性点非直接接地系统中，当发生单相接地后，一般允许继续运行的时间为( ) A.0.5hB.1hC.2hD.5h9.有两台升压变压器T 1和T 2，已知1KT u ％大于2KT u ％，其他参数相同。

当它们并联运行时,T 2会过负荷。

为保证T 2不过负荷，应采用调整负荷分配的措施是( )A.调低T1分接头或调高T2分接头B.调低T1分接头或调低T2分接头C.调高T1分接头或调高T2分接头D.调高T1分接头或调低T2分接头10.在被试品绝缘表面靠高压端安装屏蔽电极，是用于消除何种因素对试验的影响?( )A.被试品表面电场B.被试品表面磁场C.被试品表面泄漏电流D.被试品表面感应电压11.在交流耐压试验中，若发生短路，过流保护应在多少时间内动作切除电源?( )A.0.02sB.0.05sC.0.1sD.0.5s12.在磁吹避雷器的每组间隙上并联电阻，以起( )A.消能作用B.分流作用C.限流作用D.均压作用13.如果雷电波u沿着线路入侵变电所，当该线路在变电所侧的隔离开关断开时，则该线路可能出现的最高电压为( )A.0B.0～uC.uD.2u14.在相同的电压等级中，绝缘水平最低的电气设备是( )A.变压器B.避雷器C.旋转电机D.输电线路二、填空题（本大题共10小题，每小题1分，共10分）请在每小题的空格中填上正确答案。

发电厂电气部分考试题
一、选择题
1. 以下关于电气系统的描述中，哪一项是错误的？
A. 电气系统主要包括发电机、变压器、开关设备和配电盘。

B. 电气系统的运行稳定性和安全性对整个发电厂的运行起着至关重要的作用。

C. 电气系统的维护保养只需要定期检查电缆的接头是否松动即可。

D. 电气系统的故障会对整个发电厂的生产造成严重影响。

2. 以下哪种情况不会导致电气系统的短路故障？
A. 电气设备漏电严重
B. 电气设备超负荷运行
C. 电缆接头烧毁
D. 发电机绝缘破损
3. 在发电厂的电气系统中，为了确保供电可靠性和安全性，需要定期进行哪些检查和维护？
A. 温度检测、通风散热
B. 清洁除尘、紧固接线
C. 定期换油、增加负载
D. 随意插拔电缆、漏电检查
二、填空题
1. 电气系统中常用的保护设备有过流保护、低压保护和__________
保护。

2. 在电气设备绝缘测试中，通常使用的测试仪器是____________仪。

3. 发电厂的变频器主要用于调节发电机的______________。

4. 电气系统中常见的故障有__________、短路和漏电等。

三、简答题
1. 请简要说明电气系统的作用及重要性。

2. 电气系统中的过负荷保护是如何起到作用的？
3. 简述电气系统的故障排除方法及预防措施。

四、综合题
某发电厂的一台发电机运行时突然出现电气故障，造成了停机损失。

请结合电气系统的相关知识，分析可能的故障原因，并提出相应的处
理建议。

一、单项选择题1．根据对电气主接线的基本要求，设计电气主接线时首先要考虑( )A．采用有母线的接线形式B．采用无母线的接线形式C．尽量降低投资、少占耕地D．保证必要的可靠性和电能质量要求2.电压互感器的一次额定电压应等于( )A. 100或100/3伏B. 1003或×1003伏C. 所在电网的额定电压D. 100或2×100伏3.输电线路送电的正确操作顺序为( )A.先合母线隔离开关，再合断路器，最后合线路隔离开关B.先合断路器，再合母线隔离开关，最后合线路隔离开关C.先合母线隔离开关，再合线路隔离开关，最后合断路器D.先合线路隔离开关，再合母线隔离开关，最后合断路器4.线路隔离开关的线路侧，通常装有接地闸刀开关，其主要作用是当线路停电之后，合入接地刀闸，将它作为( )使用。

A.防雷接地 B.保护接地C.工作接地D.三相短路接地线5.在110kV及以上的配电装置中，下述哪种条件下可采用多角形接线( )A.出线不多且发展规模不明确B.出线不多但发展规模明确C.出线多但发展规模不明确D.出线多且发展规模明确6三相导体短路的最大电动力不受( )影响。

A.跨距B.长期允许电流C.相间距离D.三相短路时的冲击电流7.装设分段电抗器的作用是( )A.限制母线回路中的短路电流B.改善母线的电压质量C.吸收多余的无功功率D.改进用户的功率因数8.在交流电路中，弧电流过零值之后，电弧熄灭的条件是( )。

A.弧隙恢复电压<弧隙击穿电压B.弧隙恢复电压=弧隙击穿电压C.弧隙恢复电压>弧隙击穿电压D.减少碰撞游离和热游离9.对厂用I类负荷的供电方式是( )A.一般由一个电源供电B.应由两个独立电源供电，备用电源采用手动切换方式投入C.应由两个独立电源供电，一个电源消失后，另一个电源要立即自动投入D.在全厂停电时需要继续供电10硬铝母线的短路时发热允许温度是( )℃。

A. 70 B. 98 C. 200D. 30011.为保证发电厂厂用低压单个或成组电动机可靠启动，要求厂用母线电压不低于额定电压的（）% % %12．由于发电厂厂用电一般采用可靠性高的成套配电装置，因而其高、低压母线应采用( ) A 双母线接线B．桥形接线C．双母线带旁路母线接线D．单母线或单母线分段接线13．安全净距是配电装置处于何种电压或内部过电压时，其空气隙均不会被击穿的最小距离( ) A．平均电压B．额定电压C．最高工作电压D．最低工作电压14．屋内配电装置和屋外配电装置是按( )A．电气设备安装场所的不同区分的B．电气设备安装方式的不同区分的C．电气设备型号的不同区分的D．电气设备尺寸的不同区分的15．将所有电气设备都安装在地平面的基础之上或者设备的支架上，各种电气设备基本上布置在同一水平面上的室外配电装置，称为（）A．低型配电装B．中型配电装置C．半高型配电装置 d 高型配电装置二．填空题（每空1分共20分）1在多角形接线中，检修一台断路器时，多角形接线变成___________，可靠性降低。

⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯精品自学考料推荐⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯全国 2019 年 10 月高等教育自学考试发电厂电气主系统试题课程代码： 02301一、单项选择题(在每小题的四个备选答案中，选出一个正确答案，并将正确答案的序号填在题干的括号内。

每小题 1 分，共 14 分 )1.RT0 熔断器适用于对断路能力要求较高的低压系统中，下面哪种熔断器是RT0 熔断器 ?()A. 有填料的封闭式B.有填料的敞开式C.无填料的封闭式D.无填料的敞开式2.隔离开关用于隔离电压或切换电路，()A. 不得断开但可接通负荷电路B.不得接通但可断开负荷电路C.不得断开或接通负荷电路D.不得转移电流或接通电路3.在 110kV 及以上的配电装置中，下述哪种条件下可采用多角形接线?()A. 出线不多且发展规模不明确B.出线不多但发展规模明确C.出线多但发展规模不明确D.出线多且发展规模明确4.厂用电率是衡量发电厂经济性的主要指标之一，它等于发电厂在一定时间内的厂用电量与()A. 其总发电量之比B. 其总装机容量之比C.其供电量之比D. 系统总发电量之比5.半高型配电装置是将 ()A. 母线与母线重迭布置B.母线与断路器等设备重迭布置C.电气设备与电气设备重迭布置D.母线与避雷器重迭布置6.在 110kV及以上的配电装置中应尽可能选用()A. 电容式电压互感器B.电磁式电压互感器C.油浸绝缘电磁式电压互感器D.树脂浇注绝缘电磁式电压互感器7.三相五柱式电压互感器的二次侧辅助副绕组接成开口三角形接线，其作用是监测系统的()A. 相电压B. 线电压C.零序电压D. 相电压和线电压8.中央信号装置由()A. 事故信号装置和指示灯组成B. 事故信号装置和位置信号组成C.位置信号和指示灯组成D. 事故信号装置和预告信号装置组成9.自同期方式并列是将发电机转速升高到接近系统的同步转速时，()1A. 在未加励磁的条件下将发电机并入系统，待发电机拉入同步后再加上励磁电流B. 加上励磁电流后将发电机并入系统，使发电机拉入同步C.加上励磁电流使发电机拉入同步后，将发电机并入系统D.在未加励磁的条件下将发电机并入系统，随后立即给发电机加上励磁电流，使发电机拉入同步10.除下列哪一种情况外，其余过程均会使绝缘介质发生不可逆的老化?( )A. 热过程B. 受潮C.化学过程D. 机械损伤11.被试品绝缘状态的好坏，通常用吸收比(K) 表示，吸收比为下面哪一个表达式 ?(R 100 ，R 60，R 15 分别为 100s 、60s 、 15s 时的绝缘电阻 )R100B. K=R100A.K=R15R60R60D. K=R15C. K=R60R1512.行波在架空线和电缆中传播速度的计算公式是( )A.3 108(m / s)3 108B.(m / s)r 0 rrrC.3 108 ( m / s)D.3 108 ( m / s)r / rr / r13.由跨步电压的定义可知，其大小( )A. 不仅与接地装置的接地电阻有关，而且与具体人的步距大小有关B. 只与接地电流大小有关C.与具体个人的步距大小和离接地装置远近有关D.与接地装置的接地电阻和接地电流大小有关14.避雷针的保护范围是指 ()A. 有可能被直接雷击，但过电压得到控制的空间范围B. 具有 1%左右雷击概率的空间范围C.具有 0.1%左右雷击概率的空间范围D.绝对不会被直接雷击的空间范围 二、填空题（每小题1 分，共 10 分）15.在弧柱区内， 带电质点从弧柱区逸出， 进入弧柱周围介质中去的现象称为_________现象。

一、单项选择题。

一、单项选择题。

1．隔离开关的用途之一是．隔离开关的用途之一是 。

【【 c c 】】 A A．切断负荷电流．切断负荷电流．切断负荷电流 B B B．切断短路电流．切断短路电流．切断短路电流 C C．拉合小电流回路．拉合小电流回路．拉合小电流回路 D D D．拉合大电流回路．拉合大电流回路．拉合大电流回路2．双母线接线采用双母线同时运行时，具有单母线分段接线特点．双母线接线采用双母线同时运行时，具有单母线分段接线特点 。

【【 d d 】】 A. A.因此，双母线接线与单母线分段接线是等效的因此，双母线接线与单母线分段接线是等效的因此，双母线接线与单母线分段接线是等效的 B. B.但单母线分段接线具有更大的运行灵活性但单母线分段接线具有更大的运行灵活性但单母线分段接线具有更大的运行灵活性 C. C.并且两者的设备数量一样并且两者的设备数量一样并且两者的设备数量一样D. D.但双母线接线具有更大的运行灵活性但双母线接线具有更大的运行灵活性但双母线接线具有更大的运行灵活性3．如果要求母线发生短路故障不会影响各支路供电，则应选用．如果要求母线发生短路故障不会影响各支路供电，则应选用 。

【 c c 】】 A A．双母线接线．双母线接线．双母线接线 B B B．双母线分段带旁路接线．双母线分段带旁路接线．双母线分段带旁路接线 C C．二分之三接线．二分之三接线．二分之三接线 D D D．多角形接线．多角形接线．多角形接线4．热稳定是指电器通过短路电流时，电器的导体和绝缘部分不因短路电流的热效应使其温度超过它的 而造成损坏妨碍继续工作的性能。

而造成损坏妨碍继续工作的性能。

而造成损坏妨碍继续工作的性能。

【【 c c 】】 A A．长期工作时的最高允许温度．长期工作时的最高允许温度．长期工作时的最高允许温度 B B B．长期工作时的最高允许温升．长期工作时的最高允许温升．长期工作时的最高允许温升 C C．短路时的最高允许温度．短路时的最高允许温度．短路时的最高允许温度 D D D．短路时的最高允许温升．短路时的最高允许温升．短路时的最高允许温升 5、装设分段电抗器的作用是。

全国2021年1月高等教育自学考试发电厂电气主系统试题全国2021年1月高等教育自学考试发电厂主要电气系统的测试问题课程代码：02301一、单选题（本大题共15个子题，每个子题1分，共15分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1.闸刀开关的功能是（）A.手动连接或断开电路B.电路短路保护C.电路过载保护d.自动接通或断开电路2.在实际计算中，一般高压电路中短路电流非周期分量的等效加热时间取（）a.0.02sb 0.05sc。

0.08sd.0.1s3.当断路器处于手动准备合闸位置时，灯信号为（）A.绿灯亮B.绿灯闪烁C.红灯亮d.红灯闪光4.对于干式B级绝缘发电机的定子绕组，在哪个温度范围内吸收比K远大于1.3？（a）0℃以下，B.0~10℃，C.10~30℃d.30℃以上5.以下哪种过电压是外部过电压？（a）操作过电压b.谐振过电压c.投切空载变压器引起的过电压d、直击雷过电压6.离地面高度为h的单根避雷线，在地面的保护范围宽度为（）a.hb.1.5hc.2hd、 2.5小时7.由于近阴极效应的影响，当交流电弧过零后，每个短弧的弧隙击穿电压恢复到多少时有利于熄弧？（a.10~20vb.50~100vc.100~150vd、 150~250v8.如果要求任一组母线发生短路故障均不会影响各支路供电，则应选用（）a.双母线接线b.双母线分段带旁路接线c.多角形接线d、三线半接线9.单机容量在200mw及以上的大容量大型火电厂的电气主接线中,一般（）第1页a.不设发电机电压母线,全部机组采用单元接线b.设发电机电压母线,并采用单母线接线c、未设置发电机电压母线，但采用发电机变压器扩展单元接线。

D.设置发电机电压母线，采用单母线分段接线10.发电厂的厂用电动机在正常启动时,当电动机功率为电源容量的多少以上时,一般应校验启动时厂用母线电压?（）a.10%c.20%b、 15%d.30%11.母线三角形布置适用于多高电压等级的大、中容量的配电装置中？（）a.6~10kvc.110~220kvb、 10~35kvd。

全国2018年1月高等教育自学考试发电厂电气主系统试题课程代码：02301一、单项选择题(在每小题的四个备选答案中，选出一个正确答案，并将正确答案的序号填在题干的括号内。

每小题1分，共14分)1．在交流电路中，弧电流过零值之后，当弧隙的恢复电压（）弧隙击穿电压时，将会使电弧熄灭。

A．大于B．等于C．小于D．正比于2．在采用气体吹动电弧加速熄弧的方法中，按照气体吹动方向的不同，可分为纵向吹动和横向吹动，在相同工作条件下，横向灭弧比纵向灭弧效果（）。

A．好一些B．差一些C．一样D．差得多3．少油断路器中的绝缘油（）。

A．主要作灭弧介质，但不起绝缘作用B．不仅作灭弧介质，而且起绝缘作用C．不作灭弧介质，也不起绝缘作用D．不作灭弧介质，但起绝缘作用4．（）接线在出线断路器检修时，会中断该回路供电。

A．单母线分段带旁路B．双母线分段带旁路C．二分之三接线D．双母线分段5．电压互感器的额定电压为3～35kV时，一次绕组需经（）接入被测电路。

A．隔离开关和接触器B．隔离开关和高压熔断器C．断路器和高压熔断器D．断路器和限流电抗器6．采用双母线同时运行的双母线接线，具有单母线分段接线的特点，（）。

A．因此双母线接线与单母线分段接线是等效的B．但单母线分段接线具有更大的运行灵活性C．并且两者的设备数量一样D．但双母线接线具有更大的运行灵活性7．在进行电动机自启动校验时，应按（）来决定参加自启动电动机的总容量。

A．保证自启动前厂用母线已带负荷不小于某一标幺值B．保证电动机启动电流小于断路器额定开断电流C．保证厂用母线电压不小于最低允许值D．保证自启动电动机有较高效率18．泄漏电流试验时，将直流电压加于被试物上，（）。

A．充电电流随时间减小到零，泄漏电流增加B．充电电流随时间减小到零，泄漏电流不变C．充电电流随时间增加到某一值，泄漏电流减小D．充电电流随时间增加到某一值，泄漏电流不变9．某变电所220千伏配电装置的布置形式为两组母线上下布置，两组母线隔离开关亦上下重叠布置而断路器为双列布置，两个回路合用一个间隔。

水电厂的厂用电率为A.5-8％B.0.3-2％C.8-10％D.12%回答正确!正确答案： B用于110kV电网的电压互感器，其辅助二次绕组额定电压为A.100/3VB.100VC.100/1.732VD.0V回答错误!正确答案： B已知；主保护动作时间为0.1秒，后备保护动作时间为2秒，断路器全开断时间为0.1秒，校验主母线的短路切除时间为A.2sB.0.2sC.2.1sD.0.1s回答错误!正确答案： B发电机双绕组变压器单元接线的发电机出口只需要装A.断路器和隔离开关B.断路器C.隔离开关D.什么设备都不装回答错误!正确答案： C6-8 NKL-10-300-3型电抗器的额定电流是A.300AB.3kAC.10AD.10kA回答错误!正确答案： A采用单元接线时，厂用高压工作电源的引接方式是A.发电机出口B.发电机电压母线C.与电力联系的最低一级电压的升高电压母线主变低压侧回答错误!正确答案： D题型描述: 单选题一组母线检修,另一工作母线短路也不会停电的接线是A.双母线四分段B.双母线C.3/2接线D.单母线分段带旁路母线回答错误!正确答案： C多角形接线中，每个回路都与()台断路器相连接A.1B.32D.4回答错误!正确答案： C表征断路器熄灭电弧能力的技术参数是A.额定电压B.额定电流C.冲击电流D.额定开断电流回答错误!正确答案： D下列电器中，不需要进行额定电流选择的电器是A.高压断路器B.隔离开关C.电流互感器D.电压互感器回答错误!正确答案： D已知；主保护动作时间为0.1秒，后备保护动作时间为2秒，断路器全开断时间为0.1秒，校验电器的短路切除时间为A.2sB.0.1sC.0.2sD.2.1s回答错误!正确答案： D厂用负荷中，需要采用双电源供电且电源之间手动切换的是A.事故保安负荷B.III类负荷C.II类负荷D.I类负荷回答错误!正确答案： C 热电厂的厂用电率为A.0.3B.8C.8％D.10％E.2％F.512%回答错误!正确答案： B生单相接地故障时，三相五柱式电压互感器，其辅助二次绕组开口端的电压为A.100/1.732VB.100/3VC.100VD.0V回答错误!正确答案： C发电厂厂用电高压接线，常采用A.单母线B.单母线分段带旁路母线单母线分段D.双母线接线回答错误!正确答案： A电弧产生的主要原因是A.碰撞游离B.热游离C.强电场发射D.雪崩回答错误!正确答案： C大型水电厂厂用母线的分段原则是A.只分两段B.按炉分段C.按机组台数分段D.按主变台数分段回答错误!正确答案： C任一母线短路时，不停电的接线有A.单母线分段带旁路母线B.双母线C.单母线分段D.3/2接线回答错误!正确答案： D高型配电装置的特征是A.母线与断路器电流互感器重叠布置母线仅与隔离开关重叠布置C.母线与电气设备不重叠布置D.母线与母线重叠布置回答错误!正确答案： D采用星形接线的电压互感器，其二次绕组额定电压为A.100/3VB.100/1.732VC.100VD.0V回答错误!正确答案： B任一母线短路时，仅短时停电的接线有A.B.单母线分段带旁路母线C.单母线分段D.双母线回答错误!正确答案： D火电厂厂用电高压母线的分段原则是A.只分两段B.按主变台数分段C.按炉分段D.按机组台数分段回答错误!正确答案： C下列电器中，不需要进行热稳定校验的电器是电流互感器B.穿墙套管C.隔离开关D.支柱绝缘子回答错误!正确答案： D水平布置在同一平面的三相导体，最大电动力出现在A.两相短路，边相导体上B.三相短路，中间相导体上C.两相短路，中间相导体上D.三相短路，边相导体上回答错误!正确答案： B采用星形接线的电流互感器，其连接导线的计算长度Lc与实际长度L的关系为A.Lc＝1.732LB.Lc=LC.Lc=2LD.Lc=3L回答错误!正确答案： B导体发热的计算中，可以略去不计的热量是A.导体电阻损耗产生的热量B.导体的传导换热量C.导体的辐射换热量D.导体的对流换热量回答错误!正确答案： BLW11-110断路器中的110表示A.额定开断电流B.设计序号C.额定电压D.额定电流回答错误!正确答案： C当采用（）断路器时，可以不设置旁路母线A.真空B.压缩空气C.少油D.六氟化硫回答错误!正确答案： D工作电流在8000A以上的大电流母线一般采用A.槽形导体B.矩形导体C.圆形导体D.圆管形导体回答错误!正确答案： D工作电流在8000A以上的大电流母线一般采用A.槽形导体B.矩形导体C.圆形导体圆管形导体回答错误!正确答案： D在中小型水力发电厂中，备用电源的设置方法是A.暗备用B.明备用C.设置外部独立电源D.与电力联系的最低一级电压的升高电压母线回答错误!正确答案： A正常运行时，三相五柱式电压互感器，其辅助二次绕组开口端的电压为A.100/1.732VB.100VC.D.100/3V回答错误!正确答案： C发电机变压器与配电装置连接时,300MW发电机采用A.矩形导体母线桥B.电缆C.封闭母线D.槽形导体母线桥回答错误!正确答案： C长期发热过程中的热量平衡关系是导体电阻损耗产生的热量等于A.导体的辐射换热量B.导体的辐射换热量＋导体的对流换热量导体的对流换热量D.导体温度升高所需的热量回答错误!正确答案： B计算矩形导体载流量的基准环境温度为A.25℃B.10℃C.70℃D.20℃回答错误!正确答案： A火电厂的备用电源的设置方法是A.设置外部独立电源B.C.暗备用D.不设置备用电源回答错误!正确答案： B三相五柱式电压互感器，其辅助二次绕组额定电压为A.100/3VB.100VC.100/1.732VD.0V回答错误!正确答案： A导体的长期发热最高允许温度是A.200℃B.70℃C.25℃D.300℃回答错误!正确答案： B隔离开关不需要选择校验的项目是A.额定电压B.热稳定C.额定开断电流D.额定电流回答错误!正确答案： C半高型配电装置的特征是A.母线仅与隔离开关重叠布置B.母线与电气设备不重叠布置C.母线与断路器电流互感器重叠布置D.母线与母线重叠布置回答错误!正确答案： C发电机变压器与配电装置连接时,200MW发电机采用A.封闭母线B.槽形导体母线桥C.电缆D.矩形导体母线桥回答错误!正确答案： A两台容量为25MW的发电机其机压母线一般采用双母线B.单母线分段C.单母线D.双母线分段回答错误!正确答案： D检修任一母线时，不会停电的接线有A.单母线分段B.单母线分段带旁路母线C.单母线D.双母线回答错误!正确答案： D与其他电器相比，限流电抗器特有的选择校验项目有A.短路稳定性B.电抗百分数C.额定电压D.额定电流回答错误!正确答案： B 中型配电装置的特征是A.母线仅与隔离开关重叠布置B.母线与断路器电流互感器重叠布置C.母线与母线重叠布置D.母线与电气设备不重叠布置回答错误!正确答案： D工作电流在4000A以下的屋内母线一般采用A.圆形导体B.矩形导体C.槽形导体D.圆管形导体回答错误!正确答案： B选择电流互感器的二次连接导线截面的目的是A.使导线满足长期发热要求B.使导线满足热稳定要求C.选择电流互感器的准确级D.保证电流互感器的准确级回答错误!正确答案： D采用不完全星形接线的电流互感器，其连接导线的计算长度Lc与实际长度L 的关系为A.Lc=LB.Lc=2LC.Lc＝1.732LD.Lc=3L回答错误!正确答案： C200MW机组的厂用电电压等级为A.380/220VB.6kV和380/220VC.10kV和380/220VD.3kV和380/220V回答错误!正确答案： B在发电厂的电气设备选择中，下列导体中，不需要进行动稳定校验的有A.圆管形B.钢芯铝绞线C.槽形D.矩形回答错误!正确答案： B下列电器中，不需要进行额定电流选择的电器是A.隔离开关B.支柱绝缘子C.穿墙套管D.电流互感器回答错误!正确答案： B任一出线断路器检修时，其所在回路不停电的接线有A.双母线B.单母线C.单母线分段带旁路母线D.单母线分段回答错误!正确答案： C单元接线时，厂用高压备用电源的引接方式是A.从与电力联系紧密的最低一级电压的升高电压母线B.发电机电压母线C.主变低压侧D.发电机出口回答错误!正确答案： AGN19-10/1250型隔离开关的额定电流是A.10kAB.1250AC.19kAD.10A回答错误!正确答案： B按容量选择电压互感器是为了A.使电压互感器的一次侧不过负荷B.选择电压互感器的准确级C.使电压互感器的二次侧不过负荷D.保证电压互感器的准确级回答错误!正确答案： D限制短路电流的目的主要是A.选择轻型断路器B.减小短路电流，使电器设备不受大电流的危害C.减小电缆截面D.保持母线残压在较高的水平回答错误!正确答案： A发电机变压器与配电装置连接时,100MW发电机采用A.封闭母线B.槽形导体母线桥C.矩形导体母线桥D.电缆回答错误!正确答案： B短路切除时间等于继电保护动作时间加上A.燃弧时间B.断路器全开断时间C.断路器固有分闸时间D.0s回答错误!正确答案： B电力系统发生短路时，产生的电动力为最大的短路种类一般为A.两相短路三相短路C.单相接地短路D.两相短路接地回答错误!正确答案： B下列接线中，使用断路器最少的接线是A.四角形B.双母线C.桥形D.单母线分段回答错误!正确答案： C线路电抗器的电抗百分值一般选取A.B.8C.3D.6%E.8F.5%G.2H.12%回答错误!正确答案： C一台50MW的发电机，功率因数为0.8，接成单元接线时，变压器容量应选A.6300kAB.40000kVA63000kVAD.50000kVA回答错误!正确答案： C 分相中型配电装置的特征是A.母线仅与隔离开关重叠布置B.母线与母线重叠布置C.母线与断路器电流互感器重叠布置D.母线与电气设备不重叠布置回答错误!正确答案： A 电弧维持燃烧的主要原因是A.碰撞游离B.C.热游离D.雪崩回答错误!正确答案： C一个半断路器接线中，采用（）元件用三台断路器接往两组母线的接线方式．A.1个B.3个C.5个D.2个回答错误!正确答案： D下列电器中，不需要进行动稳定校验的电器是A.B.电流互感器C.隔离开关D.高压断路器回答错误!正确答案： A硬铜导体的短时发热最高允许温度是A.25℃B.300℃C.200℃D.70℃回答错误!正确答案： B高压断路器的特殊选择项目是额定开断电流B.额定电流C.动稳定D.额定电压回答错误!正确答案： A有机压母线时，厂用高压工作电源的引接方式是A.发电机电压母线B.发电机出口C.与电力联系紧密的最低一级电压的升高电压母线D.主变低压侧回答错误!正确答案： A短时发热过程中的热量平衡关系是导体电阻损耗产生的热量等于A.导体的辐射换热量B.导体的对流换热量C.导体温度升高所需的热量D.导体的辐射换热量＋导体的对流换热量回答错误!正确答案： C下列电器中，不需要进行热稳定校验的电器是A.电流互感器B.电压互感器C.隔离开关D.高压断路器回答错误!正确答案： B发电机变压器与配电装置连接时,25MW发电机采用A.封闭母线B.电缆C.槽形导体母线桥D.矩形导体母线桥回答错误!正确答案： D短路电动力最大值出现在短路发生后的A.0.05sB.0.5sC.0.1sD.0.01s回答错误!正确答案： D近阴极效应使得触头间产生的介质强度是A.100～200VB.150～250VC.300～400VD.200～300V回答错误!正确答案： B在母线联络断路器故障不会造成严重停电事故的接线是A.单母线分段带旁路母线B.双母线C.单母线分段D.双母线分段回答错误!正确答案： D变电所所用电的电压等级一般是A.6kVB.6kV和380/220VC.380/220VD.3kV回答错误!正确答案： C厂用高压备用电源的引接方式有A.联络变的低压侧B.主变低压侧C.发电机电压母线D.从与电力联系紧密的最低一级电压的升高电压母线E.发电机出口回答错误!正确答案： A C D导体短时发热时，不能作为常数对待的参数是A.比热容B.长度C.电阻D.电感E.质量回答错误!正确答案： A C单母线分段接线与单母线接线相比较，其优点是A.可减小母线故障的影响范围B.母线故障时不停电C.对重要用户可以从不同分段上引接D.便于分段检修母线E.出线断路器检修时可不停电回答错误!正确答案： A C D 任一母线检修不停电的接线是A.单母线B.单母线分段C.单母线分段带旁路母线D.双母线E.3/2接线回答错误!正确答案： D E最基本的空间最小安全净距是A.B1B.CC.A1D.A2E.D回答错误!正确答案： C D常用的发电机变压器与配电装置的连接方式有A.软导线B.电缆C.组合导线D.母线桥E.封闭母线回答错误!正确答案： C D E导体在运行中产生的损耗有A.介质损耗B.太阳日照热量C.涡流损耗D.磁滞损耗E.电阻损耗回答错误!正确答案： A C D E下列电气中，需要进行电压损失校验的是A.断路器B.电缆C.电流互感器D.电压互感器E.电抗器回答错误!正确答案： B E屋外35kV及以上配电装置中常用的母线有A.矩形导体B.分裂导线C.钢芯铝绞线D.圆管形导体E.槽形导体回答错误!正确答案： B C D 火电厂厂用电采用A.按炉分段B.单母线接线C.按机组分段D.暗备用E.明备用回答错误!正确答案： A B E 可作为屋外配电装置的是A.HGIS型B.半高型配电装置中型配电装置D.GIS型E.高型配电装置回答错误!正确答案： A B C D E在中性点不接地系统中，为了测量三相对地电压，可以采用的电压互感器是A.三相五柱式B.三只单相式C.一只单相式D.三相三柱式E.电容式回答错误!正确答案： A B以下措施中，可以提高导体载流量的是A.减小导体的电阻B.提高放热系数C.增大导体的截面积D.提高长期发热最高温度E.降低环境温度回答错误!正确答案： A B D屋外配电装置与屋内配电装置都有A.五列布置B.双列布置C.四列布置D.单列布置三列布置回答错误!正确答案： B D按长期发热允许电流选择电缆截面时，与电缆长期允许电流的综合修正系数有关的是A.环境温度B.敷设方式C.土壤热阻率D.电缆型号E.电缆截面回答错误!正确答案： A B C导体的固有频率接近哪几个频率时会产生严重的机械共振A.160Hz。

水电厂的厂用电率为A.5-8％B.0.3-2％C.8-10％D.12%回答正确!正确答案： B用于110kV电网的电压互感器，其辅助二次绕组额定电压为A.100/3VB.100VC.100/1.732VD.0V回答错误!正确答案： B已知；主保护动作时间为0.1秒，后备保护动作时间为2秒，断路器全开断时间为0.1秒，校验主母线的短路切除时间为A.2sB.0.2sC.2.1sD.0.1s回答错误!正确答案： B发电机双绕组变压器单元接线的发电机出口只需要装A.断路器和隔离开关B.断路器C.隔离开关D.什么设备都不装回答错误!正确答案： C6-8 NKL-10-300-3型电抗器的额定电流是A.300AB.3kAC.10AD.10kA回答错误!正确答案： A采用单元接线时，厂用高压工作电源的引接方式是A.发电机出口B.发电机电压母线C.与电力联系的最低一级电压的升高电压母线主变低压侧回答错误!正确答案： D题型描述: 单选题一组母线检修,另一工作母线短路也不会停电的接线是A.双母线四分段B.双母线C.3/2接线D.单母线分段带旁路母线回答错误!正确答案： C多角形接线中，每个回路都与( )台断路器相连接A.1B.32D.4回答错误!正确答案： C表征断路器熄灭电弧能力的技术参数是A.额定电压B.额定电流C.冲击电流D.额定开断电流回答错误!正确答案： D下列电器中，不需要进行额定电流选择的电器是A.高压断路器B.隔离开关C.电流互感器D.电压互感器回答错误!正确答案： D已知；主保护动作时间为0.1秒，后备保护动作时间为2秒，断路器全开断时间为0.1秒，校验电器的短路切除时间为A.2sB.0.1sC.0.2sD.2.1s回答错误!正确答案： D厂用负荷中，需要采用双电源供电且电源之间手动切换的是A.事故保安负荷B.III类负荷C.II类负荷D.I类负荷回答错误!正确答案： C 热电厂的厂用电率为A.0.3B.8C.8％D.10％E.2％F.512%回答错误!正确答案： B生单相接地故障时，三相五柱式电压互感器，其辅助二次绕组开口端的电压为A.100/1.732VB.100/3VC.100VD.0V回答错误!正确答案： C发电厂厂用电高压接线，常采用A.单母线B.单母线分段带旁路母线单母线分段D.双母线接线回答错误!正确答案： A电弧产生的主要原因是A.碰撞游离B.热游离C.强电场发射D.雪崩回答错误!正确答案： C大型水电厂厂用母线的分段原则是A.只分两段B.按炉分段C.按机组台数分段D.按主变台数分段回答错误!正确答案： C任一母线短路时，不停电的接线有A.单母线分段带旁路母线B.双母线C.单母线分段D.3/2接线回答错误!正确答案： D高型配电装置的特征是A.母线与断路器电流互感器重叠布置母线仅与隔离开关重叠布置C.母线与电气设备不重叠布置D.母线与母线重叠布置回答错误!正确答案： D采用星形接线的电压互感器，其二次绕组额定电压为A.100/3VB.100/1.732VC.100VD.0V回答错误!正确答案： B任一母线短路时，仅短时停电的接线有A.B.单母线分段带旁路母线C.单母线分段D.双母线回答错误!正确答案： D火电厂厂用电高压母线的分段原则是A.只分两段B.按主变台数分段C.按炉分段D.按机组台数分段回答错误!正确答案： C下列电器中，不需要进行热稳定校验的电器是电流互感器B.穿墙套管C.隔离开关D.支柱绝缘子回答错误!正确答案： D水平布置在同一平面的三相导体，最大电动力出现在A.两相短路，边相导体上B.三相短路，中间相导体上C.两相短路，中间相导体上D.三相短路，边相导体上回答错误!正确答案： B采用星形接线的电流互感器，其连接导线的计算长度Lc与实际长度L的关系为A.Lc＝1.732LB.Lc=LC.Lc=2LD.Lc=3L回答错误!正确答案： B导体发热的计算中，可以略去不计的热量是A.导体电阻损耗产生的热量B.导体的传导换热量C.导体的辐射换热量D.导体的对流换热量回答错误!正确答案： BLW11-110断路器中的110表示A.额定开断电流B.设计序号C.额定电压D.额定电流回答错误!正确答案： C当采用（）断路器时，可以不设置旁路母线A.真空B.压缩空气C.少油D.六氟化硫回答错误!正确答案： D工作电流在8000A以上的大电流母线一般采用A.槽形导体B.矩形导体C.圆形导体D.圆管形导体回答错误!正确答案： D工作电流在8000A以上的大电流母线一般采用A.槽形导体B.矩形导体C.圆形导体圆管形导体回答错误!正确答案： D在中小型水力发电厂中，备用电源的设置方法是A.暗备用B.明备用C.设置外部独立电源D.与电力联系的最低一级电压的升高电压母线回答错误!正确答案： A正常运行时，三相五柱式电压互感器，其辅助二次绕组开口端的电压为A.100/1.732VB.100VC.D.100/3V回答错误!正确答案： C发电机变压器与配电装置连接时,300MW发电机采用A.矩形导体母线桥B.电缆C.封闭母线D.槽形导体母线桥回答错误!正确答案： C长期发热过程中的热量平衡关系是导体电阻损耗产生的热量等于A.导体的辐射换热量B.导体的辐射换热量＋导体的对流换热量导体的对流换热量D.导体温度升高所需的热量回答错误!正确答案： B计算矩形导体载流量的基准环境温度为A.25℃B.10℃C.70℃D.20℃回答错误!正确答案： A火电厂的备用电源的设置方法是A.设置外部独立电源B.C.暗备用D.不设置备用电源回答错误!正确答案： B三相五柱式电压互感器，其辅助二次绕组额定电压为A.100/3VB.100VC.100/1.732VD.0V回答错误!正确答案： A导体的长期发热最高允许温度是A.200℃B.70℃C.25℃D.300℃回答错误!正确答案： B隔离开关不需要选择校验的项目是A.额定电压B.热稳定C.额定开断电流D.额定电流回答错误!正确答案： C半高型配电装置的特征是A.母线仅与隔离开关重叠布置B.母线与电气设备不重叠布置C.母线与断路器电流互感器重叠布置D.母线与母线重叠布置回答错误!正确答案： C发电机变压器与配电装置连接时,200MW发电机采用A.封闭母线B.槽形导体母线桥C.电缆D.矩形导体母线桥回答错误!正确答案： A两台容量为25MW的发电机其机压母线一般采用双母线B.单母线分段C.单母线D.双母线分段回答错误!正确答案： D检修任一母线时，不会停电的接线有A.单母线分段B.单母线分段带旁路母线C.单母线D.双母线回答错误!正确答案： D与其他电器相比，限流电抗器特有的选择校验项目有A.短路稳定性B.电抗百分数C.额定电压D.额定电流回答错误!正确答案： B 中型配电装置的特征是A.母线仅与隔离开关重叠布置B.母线与断路器电流互感器重叠布置C.母线与母线重叠布置D.母线与电气设备不重叠布置回答错误!正确答案： D工作电流在4000A以下的屋内母线一般采用A.圆形导体B.矩形导体C.槽形导体D.圆管形导体回答错误!正确答案： B选择电流互感器的二次连接导线截面的目的是A.使导线满足长期发热要求B.使导线满足热稳定要求C.选择电流互感器的准确级D.保证电流互感器的准确级回答错误!正确答案： D采用不完全星形接线的电流互感器，其连接导线的计算长度Lc与实际长度L的关系为A.Lc=LB.Lc=2LC.Lc＝1.732LD.Lc=3L回答错误!正确答案： C200MW机组的厂用电电压等级为A.380/220VB.6kV和380/220VC.10kV和380/220VD.3kV和380/220V回答错误!正确答案： B在发电厂的电气设备选择中，下列导体中，不需要进行动稳定校验的有A.圆管形B.钢芯铝绞线C.槽形D.矩形回答错误!正确答案： B下列电器中，不需要进行额定电流选择的电器是A.隔离开关B.支柱绝缘子C.穿墙套管D.电流互感器回答错误!正确答案： B任一出线断路器检修时，其所在回路不停电的接线有A.双母线B.单母线C.单母线分段带旁路母线D.单母线分段回答错误!正确答案： C单元接线时，厂用高压备用电源的引接方式是A.从与电力联系紧密的最低一级电压的升高电压母线B.发电机电压母线C.主变低压侧D.发电机出口回答错误!正确答案： AGN19-10/1250型隔离开关的额定电流是A.10kAB.1250AC.19kAD.10A回答错误!正确答案： B按容量选择电压互感器是为了A.使电压互感器的一次侧不过负荷B.选择电压互感器的准确级C.使电压互感器的二次侧不过负荷D.保证电压互感器的准确级回答错误!正确答案： D限制短路电流的目的主要是A.选择轻型断路器B.减小短路电流，使电器设备不受大电流的危害C.减小电缆截面D.保持母线残压在较高的水平回答错误!正确答案： A发电机变压器与配电装置连接时,100MW发电机采用A.封闭母线B.槽形导体母线桥C.矩形导体母线桥D.电缆回答错误!正确答案： B短路切除时间等于继电保护动作时间加上A.燃弧时间B.断路器全开断时间C.断路器固有分闸时间D.0s回答错误!正确答案： B电力系统发生短路时，产生的电动力为最大的短路种类一般为A.两相短路三相短路C.单相接地短路D.两相短路接地回答错误!正确答案： B下列接线中，使用断路器最少的接线是A.四角形B.双母线C.桥形D.单母线分段回答错误!正确答案： C线路电抗器的电抗百分值一般选取A.B.8C.3D.6%E.8F.5%G.2H.12%回答错误!正确答案： C一台50MW的发电机，功率因数为0.8，接成单元接线时，变压器容量应选A.6300kAB.40000kVA63000kVAD.50000kVA回答错误!正确答案： C 分相中型配电装置的特征是A.母线仅与隔离开关重叠布置B.母线与母线重叠布置C.母线与断路器电流互感器重叠布置D.母线与电气设备不重叠布置回答错误!正确答案： A 电弧维持燃烧的主要原因是A.碰撞游离B.C.热游离D.雪崩回答错误!正确答案： C一个半断路器接线中，采用（）元件用三台断路器接往两组母线的接线方式．A.1个B.3个C.5个D.2个回答错误!正确答案： D下列电器中，不需要进行动稳定校验的电器是A.B.电流互感器C.隔离开关D.高压断路器回答错误!正确答案： A硬铜导体的短时发热最高允许温度是A.25℃B.300℃C.200℃D.70℃回答错误!正确答案： B高压断路器的特殊选择项目是额定开断电流B.额定电流C.动稳定D.额定电压回答错误!正确答案： A有机压母线时，厂用高压工作电源的引接方式是A.发电机电压母线B.发电机出口C.与电力联系紧密的最低一级电压的升高电压母线D.主变低压侧回答错误!正确答案： A短时发热过程中的热量平衡关系是导体电阻损耗产生的热量等于A.导体的辐射换热量B.导体的对流换热量C.导体温度升高所需的热量D.导体的辐射换热量＋导体的对流换热量回答错误!正确答案： C下列电器中，不需要进行热稳定校验的电器是A.电流互感器B.电压互感器C.隔离开关D.高压断路器回答错误!正确答案： B发电机变压器与配电装置连接时,25MW发电机采用A.封闭母线B.电缆C.槽形导体母线桥D.矩形导体母线桥回答错误!正确答案： D短路电动力最大值出现在短路发生后的A.0.05sB.0.5sC.0.1sD.0.01s回答错误!正确答案： D近阴极效应使得触头间产生的介质强度是A.100～200VB.150～250VC.300～400VD.200～300V回答错误!正确答案： B在母线联络断路器故障不会造成严重停电事故的接线是A.单母线分段带旁路母线B.双母线C.单母线分段D.双母线分段回答错误!正确答案： D变电所所用电的电压等级一般是A.6kVB.6kV和380/220VC.380/220VD.3kV回答错误!正确答案： C厂用高压备用电源的引接方式有A.联络变的低压侧B.主变低压侧C.发电机电压母线D.从与电力联系紧密的最低一级电压的升高电压母线E.发电机出口回答错误!正确答案： A C D导体短时发热时，不能作为常数对待的参数是A.比热容B.长度C.电阻D.电感E.质量回答错误!正确答案： A C单母线分段接线与单母线接线相比较，其优点是A.可减小母线故障的影响范围B.母线故障时不停电C.对重要用户可以从不同分段上引接D.便于分段检修母线E.出线断路器检修时可不停电回答错误!正确答案： A C D 任一母线检修不停电的接线是A.单母线B.单母线分段C.单母线分段带旁路母线D.双母线E.3/2接线回答错误!正确答案： D E最基本的空间最小安全净距是A.B1B.CC.A1D.A2E.D回答错误!正确答案： C D常用的发电机变压器与配电装置的连接方式有A.软导线B.电缆C.组合导线D.母线桥E.封闭母线回答错误!正确答案： C D E导体在运行中产生的损耗有A.介质损耗B.太阳日照热量C.涡流损耗D.磁滞损耗E.电阻损耗回答错误!正确答案： A C D E下列电气中，需要进行电压损失校验的是A.断路器B.电缆C.电流互感器D.电压互感器E.电抗器回答错误!正确答案： B E屋外35kV及以上配电装置中常用的母线有A.矩形导体B.分裂导线C.钢芯铝绞线D.圆管形导体E.槽形导体回答错误!正确答案： B C D 火电厂厂用电采用A.按炉分段B.单母线接线C.按机组分段D.暗备用E.明备用回答错误!正确答案： A B E 可作为屋外配电装置的是A.HGIS型B.半高型配电装置中型配电装置D.GIS型E.高型配电装置回答错误!正确答案： A B C D E在中性点不接地系统中，为了测量三相对地电压，可以采用的电压互感器是A.三相五柱式B.三只单相式C.一只单相式D.三相三柱式E.电容式回答错误!正确答案： A B以下措施中，可以提高导体载流量的是A.减小导体的电阻B.提高放热系数C.增大导体的截面积D.提高长期发热最高温度E.降低环境温度回答错误!正确答案： A B D 屋外配电装置与屋内配电装置都有A.五列布置B.双列布置C.四列布置D.单列布置三列布置回答错误!正确答案： B D按长期发热允许电流选择电缆截面时，与电缆长期允许电流的综合修正系数有关的是A.环境温度B.敷设方式C.土壤热阻率D.电缆型号E.电缆截面回答错误!正确答案： A B C导体的固有频率接近哪几个频率时会产生严重的机械共振A.160Hz。

电气设备及主系统试题与参考答案一、判断题（共100题，每题1分，共100分）1.用熔断器可直接断开空载线路。

（）A、正确B、错误正确答案：B2.屋内配电装置中，母线直角三角形布置可用于35kV及以上的大中容量的屋内配电装置中。

（）A、正确B、错误正确答案：A3.矩形母线主要用在35kV及以下、持续工作电流在4000A及以下的配电装置中。

（）A、正确B、错误正确答案：A4.在我国，500kV及以上电压输电属于特高压输电。

（）A、正确B、错误正确答案：B5.大跨越的500kV配电装置一般使用钢管混凝土柱和钢板焊成的板箱组成的构架。

（）A、正确B、错误正确答案：A6.人体触电时所受的伤害程度与多种因素有关，其中电流的大小和通过的持续时间是主要因素。

（）A、正确B、错误正确答案：A7.发电厂厂用电系统设置公共负荷母线的主要好处是公共负荷集中，无过渡问题，当发电机组停电检修时，操作方便。

（）A、正确B、错误正确答案：A8.SF最具有很好的负电性，它的分子能迅速捕捉自由电子而形成正离子。

（）A、正确B、错误正确答案：B9.高型配电装置比中型配电装置节省占地面积50%左右，因此造价更低。

（）A、正确B、错误正确答案：B10.当所供仪表要求不同准确级时，应按相应最高级别来确定电流互感器的准确级。

（）A、正确B、错误正确答案：A11.并联电容器主要是为了调整电网电压。

（）A、正确B、错误正确答案：B12.电弧电流过零后电弧自然熄灭，弧隙介质快速恢复后的耐受电压被称作弧隙恢复电压。

（）A、正确B、错误正确答案：B13.导体接触面处有镀锡的可靠覆盖层时，正常最高允许温度可提高到85℃。

（）A、正确B、错误正确答案：A14.最小安全净距中，不同相带电体间的最小安全距离用A表示，带电体与不带电体的最小安全净距用A2表示。

（）A、正确B、错误正确答案：B15.电子与正离子间的复合称为间接复合。

（）A、正确B、错误正确答案：B16.目前，核电站主要是利用核裂变反应释放能量来发电。
