2004年10月发电厂电气主系统试题全国自考

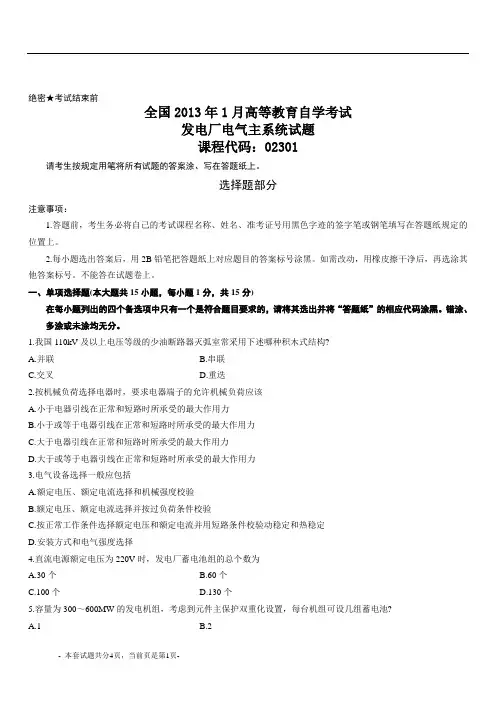

绝密★考试结束前全国2013年1月高等教育自学考试发电厂电气主系统试题课程代码：02301请考生按规定用笔将所有试题的答案涂、写在答题纸上。

选择题部分注意事项：1.答题前，考生务必将自己的考试课程名称、姓名、准考证号用黑色字迹的签字笔或钢笔填写在答题纸规定的位置上。

2.每小题选出答案后，用2B铅笔把答题纸上对应题目的答案标号涂黑。

如需改动，用橡皮擦干净后，再选涂其他答案标号。

不能答在试题卷上。

一、单项选择题(本大题共15小题，每小题1分，共15分)在每小题列出的四个备选项中只有一个是符合题目要求的，请将其选出并将“答题纸”的相应代码涂黑。

错涂、多涂或未涂均无分。

1.我国110kV及以上电压等级的少油断路器灭弧室常采用下述哪种积木式结构?A.并联B.串联C.交叉D.重迭2.按机械负荷选择电器时，要求电器端子的允许机械负荷应该A.小于电器引线在正常和短路时所承受的最大作用力B.小于或等于电器引线在正常和短路时所承受的最大作用力C.大于电器引线在正常和短路时所承受的最大作用力D.大于或等于电器引线在正常和短路时所承受的最大作用力3.电气设备选择一般应包括A.额定电压、额定电流选择和机械强度校验B.额定电压、额定电流选择并按过负荷条件校验C.按正常工作条件选择额定电压和额定电流并用短路条件校验动稳定和热稳定D.安装方式和电气强度选择4.直流电源额定电压为220V时，发电厂蓄电池组的总个数为A.30个B.60个C.100个D.130个5.容量为300～600MW的发电机组，考虑到元件主保护双重化设置，每台机组可设几组蓄电池?A.1B.2C.3D.46.吸收电流衰减时间视电介质性能而定，实际中通常将加压后A.10s的电阻值视为被试品的真实电阻B.30s的电阻值视为被试品的真实电阻C.60s的电阻值视为被试品的真实电阻D.120s的电阻值视为被试品的真实电阻7.金属氧化锌阀片电阻中氧化锌占A.60％以上B.70％以上C.80％以上D.90％以上8.高压断路器的液压操动机构是利用什么为能源的?A.液压油B.氮气C.电磁力D.SF6气体9.电流互感器二次绕组正常工作状态近于A.短路状态B.空载状态C.开路状态D.串路状态10.在带有旁路母线的主接线中，在每一条引出线支路的哪一侧经各自的旁路隔离开关与旁路母线连接?A.线路隔离开关的线路侧B.线路隔离开关的断路器侧C.母线隔离开关的母线侧D.母线隔离开关的断路器侧11.锅炉容量为多少级及以下，连接有机、炉的工类负荷时，宜采用按机和炉对应的原则设置低压母线?A.220t/hB.400t/hC.670t/hD.1000t/h12.两台变压器并联运行时，必须绝对满足的条件是变压器的A.型号相同B.联接组标号相同C.变比相等D.短路电压相等13.测量绝缘电阻时，应在什么条件下读取绝缘电阻的数值?A.兆欧表转速上升到50％额定转速的过程中B.兆欧表转速下降到50％额定转速的过程中C.兆欧表达到50％额定转速，待指针稳定后D.兆欧表达到额定转速，待指针稳定后14.在计算避雷针的保护范围时，要计及高度影响系数。

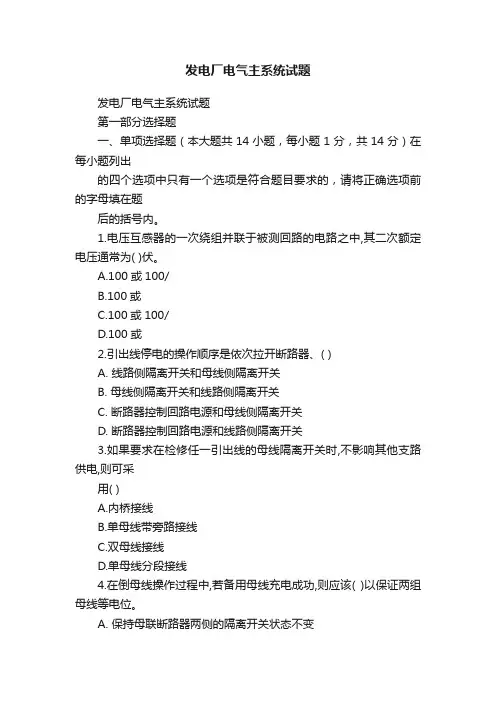

发电厂电气主系统试题发电厂电气主系统试题第一部分选择题一、单项选择题（本大题共14小题，每小题1分，共14分）在每小题列出的四个选项中只有一个选项是符合题目要求的，请将正确选项前的字母填在题后的括号内。

1.电压互感器的一次绕组并联于被测回路的电路之中,其二次额定电压通常为( )伏。

A.100或100/B.100或C.100或100/D.100或2.引出线停电的操作顺序是依次拉开断路器、( )A. 线路侧隔离开关和母线侧隔离开关B. 母线侧隔离开关和线路侧隔离开关C. 断路器控制回路电源和母线侧隔离开关D. 断路器控制回路电源和线路侧隔离开关3.如果要求在检修任一引出线的母线隔离开关时,不影响其他支路供电,则可采用( )A.内桥接线B.单母线带旁路接线C.双母线接线D.单母线分段接线4.在倒母线操作过程中,若备用母线充电成功,则应该( )以保证两组母线等电位。

A. 保持母联断路器两侧的隔离开关状态不变B. 切断母联断路器的控制回路电源C. 切断母联断路器两侧隔离开关的操作电源D. 快速将所有支路倒换至备用母线5.经技术经济比较,我国有关设计技术规程中规定,当发电机电压为10.5KV时,对于容量为( )的机组,其高压厂用电电压可采用3KV。

A.100MW及以下B.100～300MWC.25MW以下D.60MW及以下6.配电装置的选择,通常要进行技术经济比较确定。

一般( )电压等级宜采用屋内配电装置。

A.35KV及以下 B.35KV及以上C.10KV及以上D.110KV及以下7.电气设备的动稳定电流应不小于通过该电气设备的最大( )电流。

A.三相冲击短路B.冲击短路C.三相短路D.持续工作8.减小矩形母线应力的最有效方法是( )A. 改变母线的布置B. 增大母线截面C. 减少同一相中两个相邻绝缘子间的距离D. 增加母线相间距离9.为减小某一线路短路时对其他线路的影响,一般要求在限流电抗器后发生短路时,限流电抗器前的残余电压不小于网络额定电压的( )A.80%B.70%C.60%D.50%10.当断路器处在合闸位置时,断路器的位置指示信号为( )A.红灯闪光B.绿灯闪光C.红灯发平光D.绿灯发平光11.图示转换开关SM处于位置“I”时接通的触点为( )A.1－3,5－7B.2－4,6－8C.1－2,5－6D.3－4,7－812.决定变压器绝缘老化速度的关键因素是( )A.氧化B.温度C.湿度D.油中分解的劣化物13.为避免变压器事故过负荷时绝缘老化过快,绕组最热点温度不得超过( )A.85℃B.98℃C.105 ℃D.140℃14.对夹层绝缘或有机绝缘材料的设备,如果变流耐压试验后绝缘电阻比耐压试验前下降( ),则认为试品不合格。

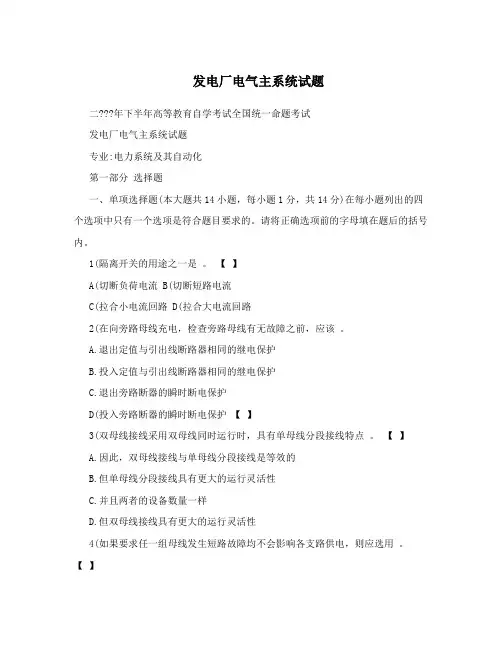

发电厂电气主系统试题二???年下半年高等教育自学考试全国统一命题考试发电厂电气主系统试题专业:电力系统及其自动化第一部分选择题一、单项选择题(本大题共14小题，每小题1分，共14分)在每小题列出的四个选项中只有一个选项是符合题目要求的。

请将正确选项前的字母填在题后的括号内。

1(隔离开关的用途之一是。

【】A(切断负荷电流 B(切断短路电流C(拉合小电流回路 D(拉合大电流回路2(在向旁路母线充电，检查旁路母线有无故障之前，应该。

A.退出定值与引出线断路器相同的继电保护B.投入定值与引出线断路器相同的继电保护C.退出旁路断器的瞬时断电保护D(投入旁路断器的瞬时断电保护【】3(双母线接线采用双母线同时运行时，具有单母线分段接线特点。

【】A.因此，双母线接线与单母线分段接线是等效的B.但单母线分段接线具有更大的运行灵活性C.并且两者的设备数量一样D.但双母线接线具有更大的运行灵活性4(如果要求任一组母线发生短路故障均不会影响各支路供电，则应选用。

【】A(双母线接线 B(双母线分段带旁路接线C(二分之三接线 D(多角形接线5(低压厂用母线段的设置，应根据锅炉容量与其连接负荷类别的不同来确定。

一般当锅炉容量为时，宜采用按机和炉对应的原则设置低压母线。

【】A(220t/h及以下 B.220t/h及以上C(400,670t/h D.1000t/h及以上6(220kV中性点直接接地系统中，其屋外配电装置的带电部分至接地部分之间的安全净距不应小于米。

【】A(1.5 B(1.8 C(1.9 D(2.07(热稳定是指电器通过短路电流时，电器的导体和绝缘部分不因短路电流的热效应使其温度超过它的而造成损坏妨碍继续工作的性能。

【】A(长期工作时的最高允许温度 B(长期工作时的最高允许温升C(短路时的最高允许温度 D(短路时的最高允许温升8(选择矩形母线时，下列条件可不考虑。

【】A(额定电压 B长期允许电流 C动稳定 D热稳定9(为保证供电质量，一般要求正常工作时限流电抗器的电压损失百分值小于。

发电厂电气部分试卷汇总及答案(全)一、单项选择题1．根据对电气主接线的基本要求，设计电气主接线时首先要考虑() A．采用有母线的接线形式B．采用无母线的接线形式C．尽量降低投资、少占耕地D．保证必要的可靠性和电能质量要求2.电压互感器的一次额定电压应等于() A. 100或100/3伏B. 1003或×1003伏 C. 所在电网的额定电压D. 100或2×100伏 3.输电线路送电的正确操作顺序为() A.先合母线隔离开关，再合断路器，最后合线路隔离开关 B.先合断路器，再合母线隔离开关，最后合线路隔离开关 C.先合母线隔离开关，再合线路隔离开关，最后合断路器 D.先合线路隔离开关，再合母线隔离开关，最后合断路器 4.线路隔离开关的线路侧，通常装有接地闸刀开关，其主要作用是当线路停电之后，合入接地刀闸，将它作为()使用。

A.防雷接地B.保护接地C.工作接地D.三相短路接地线 5.在110kV及以上的配电装置中，下述哪种条件下可采用多角形接线?() A.出线不多且发展规模不明确 B.出线不多但发展规模明确 C.出线多但发展规模不明确D.出线多且发展规模明确6三相导体短路的最大电动力不受()影响。

A.跨距 B.长期允许电流 C.相间距离D.三相短路时的冲击电流7.装设分段电抗器的作用是() A.限制母线回路中的短路电流 B.改善母线的电压质量 C.吸收多余的无功功率 D.改进用户的功率因数8.在交流电路中，弧电流过零值之后，电弧熄灭的条件是()。

A.弧隙恢复电压弧隙击穿电压 D.减少碰撞游离和热游离9.对厂用I类负荷的供电方式是()A.一般一个电源供电B.应两个独立电源供电，备用电源采用手动切换方式投入 C.应两个独立电源供电，一个电源消失后，另一个电源要立即自动投入 D.在全厂停电时需要继续供电10硬铝母线的短路时发热允许温度是()℃。

A. 70 B. 98 C. 200 D. 300 11.为保证发电厂厂用低压单个或成组电动机可靠启动，要求厂用母线电压不低于额定电压的% % % 12．于发电厂厂用电一般采用可靠性高的成套配电装置，因而其高、低压母线应采用 1 () A 双母线接线B．桥形接线C．双母线带旁路母线接线D．单母线或单母线分段接线13．安全净距是配电装置处于何种电压或内部过电压时，其空气隙均不会被击穿的最小距离? () A．平均电压D．最低工作电压14．屋内配电装置和屋外配电装置是按() A．电气设备安装场所的不同区分的C．电气设备型号的不同区分的B．电气设备安装方式的不同区分的B．额定电压C．最高工作电压D．电气设备尺寸的不同区分的15．将所有电气设备都安装在地平面的基础之上或者设备的支架上，各种电气设备基本上布置在同一水平面上的室外配电装置，称为A．低型配电装B．中型配电装置C．半高型配电装置 d 高型配电装置二．填空题1在多角形接线中，检修一台断路器时，多角形接线变成___________，可靠性降低。

全国2002年10月高等教育自学考试电力系统分析试题课程代码：02310一、填空题(每小题1分，共10分)1.依据一次能源的不同，发电厂可分为火力发电厂、水力发电厂、______、风力发电厂等。

2.采用分裂导线的目的是______。

3.电力系统中一级负荷、二级负荷和三级负荷的划分依据是用户对供电______要求。

4.潮流计算中的电压数值约束条件是由______决定的。

5.发电机定子三相短路时为维持定子绕组的磁链守恒在定子绕组产生______分量电流。

6.从发电厂电源侧的电源功率中减去变压器的功率损耗，得到的直接连接在发电厂负荷侧母线上的电源功率称为______。

7.电力系统零序等值电路与正序等值电路______。

8.短路电流最大可能的瞬时值称为______。

9.简单系统静态稳定依据为______。

10.减少原动机出力将______系统的暂态稳定性。

二、单项选择题(每小题1分，共20分)从每小题的四个备选答案中，选出一个正确答案，并将正确答案的号码写在题干后面的括号内。

11.在有名单位制中，功率的表达式为( )①S=1.732×V×I ②S=V×I③S=3×V×I ④S=VICOS12.电力系统的中性点是指( )①变压器的中性点②星形接线变压器的中性点③发电机的中性点④②和③13.我国电力系统的额定电压等级为( )①3、6、10、35、110、220(KV)②3、6、10、35、66、110、220(KV)③3、6、10、110、220、330(KV)④3、6、10、35、60、110、220、330、500(KV)14.有备用电源接线方式的优缺点是( )①可靠性高、电压高②可靠性高、造价高③供电可靠性和电压质量高、造价高、调度复杂④供电可靠性高、调度方便、造价高15.电能质量是指( )①电压的大小②电压的大小和波形质量③电压大小，电流大小④电压大小，波形质量，频率16.牛顿—拉夫逊迭代的主要优点是( )①简单②收敛快③准确④占用内存少17.无限大功率电源供电系统，发生三相短路，短路电流非周期分量起始值( )①i ap=i bp=i cp ②i ap≠i bp≠i cp③i ap=i bp≠i cp④i ap≠i bp=i cp18.短路电流量大的短路为( )①单相短路②两相短路③两相短路接地④三相短路19.理想同发电机，q轴电抗的大小顺序为( )①xq=xq″②xq>xq″③xq<xq″④都不对20.通常逆调压的调压范围是(基准为U N)( )①0~5% ②2.5%~7.5%③5%~10% ④0~10%21.仅改变变压器变比调压是( )①典型的顺调压②典型的逆调压③典型的常调压④均不对22.a为旋转因子a+a2等于多少( )①0 ②1③-1 ④223.输电线路的正序阻抗与负序阻抗相比，其值要( )①大②小③相等④都不是24.系统中发生单相接地故障时，零序回路中不包含( )①零序电流②零序电压③零序阻抗④电源电势25.单相短路中，附加阻抗Z△为( )①Z0∑②Z2∑③Z0∑+Z2∑④Z0∑//Z2∑26.在发电机稳态运行状态中，机械功率P T与电磁功率相比，将( )①大②小③相等④无关系27.P-δ曲线被称为( )①耗量特性曲线 ②负荷曲线 ③正弦电压曲线 ④功角曲线 28.等面积定则主要用于分析简单系统的( ) ①潮流计算 ②故障计算 ③调压计算 ④暂态稳定分析 29.系统备用容量中，哪种可能不需要( ) ①负荷备用 ②国民经济备用 ③事故备用 ④检修备用30.单相短路的序分量电流边界条件是( ) ①i 1+i 2+i 0=0 ②i 1=i 2=i 0 ③i 1+i 2=0 ④i 1=i 2 三、简答题(每小题5分，共20分) 31.列出三种提高系统静态稳定的措施?32.解释采用减少原动机输出功率的方法能够改善系统的暂态稳定性。

全国2018年10月自学考试发电厂电气主系统试题课程代码：02301一、单项选择题(本大题共15小题，每小题1分，共15分)在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1.电弧弧隙距离很短、弧柱电压降对电弧电压影响忽略不计的电弧称( )A.短弧B.超短弧C.中弧D.长弧2.RM10型无填料封闭纤维管式熔断器的熔件采用低熔点合金材料冲成变截面形状，通常合金材料取( )A.康铜B.紫铜C.铅锌合金D.铅合金3.“保证最大安全性”是倒闸操作的基本原则之一，其含意是( )A.任何设备不允许在无保护状态下投入运行B.操作过程中，操作人员行走路径最短C.应使操作步骤最少D.不影响其他支路正常运行，即使发生故障也应该对整个装置影响最小4.在单母线接线中，断路器两侧隔离开关的作用是( )A.断开负荷电流B.隔离电压C.断开负荷电流和电源电流D.转移负荷电流5.哪类负荷的电源应配置备用电源自动投入装置?( )A.I类B.Ⅱ类C.Ⅲ类D.I、Ⅱ类6.发电机组容量为多少时，可根据工程具体条件利用6kV一种或3kV、10kV两种高压厂用电电压?( )A.60MW及以下B.100～300MWC.600MWD.600MW以上7.铝母线的允许应力为( )A.70×106N／m2B.90×106N／m2C.98×106N／m2D.140×106N／m28.对动力负荷供电和直流事故照明负荷供电的专用蓄电池组电压宜采用( )A.48VB.110VC.220VD.380V9.单台容量为200MW、升高电压为220kV及以下的发电机组可设几组蓄电池?( )A.1B.2C.3D.410.无励磁调压变压器的分接头位置为-10％时，若无制造厂的规定，则其额定容量应降低( ) A.2.5％ B.5％C.7.5％D.10％11.油自然循环空气自然冷却系统一般适用于额定电压在110kV以下，容量( )A.为100～1500kV A变压器B.大于1500kV A变压器C.小于31500kV A变压器D.不大于7500kV A变压器12.在电压作用下，电介质的损耗由( )A.电导电流引起的损耗和因磁场引起的损耗组成B.电感电流引起的损耗和因磁场引起的损耗组成C.电感电流引起的损耗和因极化引起的损耗组成D.电导电流引起的损耗和因极化引起的损耗组成13.偶极子极化又称为( )A.离子式极化B.电子式极化C.转向极化D.夹层式极化14.根据定义，跨步电压的大小与( )A.步距的大小有关B.人体皮肤的干燥程度有关C.接地电流的大小有关D.行走方向有关15.电气设备上的感应雷过电压是由于( )A.电气设备附近发生雷击产生的B.电气设备附近将要发生雷击产生的C.电气设备遭到直接雷击产生的D.电气设备遭到反击雷产生的二、填空题(本大题共10小题，每小题1分，共10分)请在每小题的空格中填上正确答案。

全国2018年10月高等教育自学考试发电厂电气主系统试题课程代码：02301一、单项选择题（本大题共15小题，每小题1分，共15分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1．少油断路器的对地绝缘是靠（）A．绝缘油实现B．空气实现C．瓷支柱实现D．环氧树脂实现2．下列哪种情况宜采用一台半断路器接线？（）A．10~35kV出线回路数为10回以上B．35~110kV出线回路数为8回以上C．110~220kV出线回路数为6回以上D．330~500kV出线回路数为6回以上3．外桥接线适合于（）A．线路较短、变压器需要经常切换的场合B．线路较长、变压器不需要经常切换和场合C．线路较多，只有两台变压器的场合D．只有二条出线、变压器台数较多的场合4．厂用电率是指发电厂在一定时间内，厂用电所消耗的电量占发电厂（）A．总发电量的百分数B．总装机容量的百分数C．最大发电量的百分数D．最小发电量的百分数5．系统中同一点发生三相短路时的最大电动力较两相短路时的最大电动力（）A．小15% B．小20%C．大15% D．大20%6．对一次设备起控制、保护、测量、监察等作用的设备称为（）A．监控设备B．二次设备C．辅助设备D．主设备7．对于没有主控制室的发电厂，当机组为3台及以上，且容量为100MV A及以上时，宜设（）A．1组蓄电池B．2组蓄电池C．3组蓄电池D．4组蓄电池18．将发电机转速升高到接近系统的同步转速时，在未加励磁的条件下将发电机并入系统，随后立即给发电机加上励磁电流，使发电机拉入同步。

这种并列方式叫做（）A．自动准同期B．半自动准同期C．手动准同期D．自同期9．电介质的极化形式不包括．．．（）A．原子式极化B．电子式极化C．离子式极化D．夹层式极化10．用电桥测量介质损失角时，可能遇到的干扰不包括．．．（）A．外界电场或磁场的干扰B．桥臂相互间电场的干扰C．桥臂本身电容与电感的干扰D．外界噪声及振动的干扰11．自然冷却封闭母线的散热方式是（）A．辐射与对流B．辐射与传导C．传导与对流D．辐射、传导及对流12．六氟化硫气体具有良好的灭弧性能和绝缘性能，它的介质强度恢复速度是空气的（）A．50倍B．100倍C．150倍D．200倍13．垂直接地体常用镀锌钢管或镀锌角钢垂直打入土壤中，一般长度为（）A．1米B．2米C．3米D．4米14．发电厂低压母线与高压母线串接自启动时，低压母线电压可以低一些，但不应低于．．．．额定电压的（）A．50% B．55%C．60% D．65%15．分相中型配电装置的占地面积比普通型配电装置节约（）A．5~10% B．10~15%C．15~20% D．20~30%二、填空题（本大题共10小题，每小题1分，共10分）请在每小题的空格中填上正确答案。

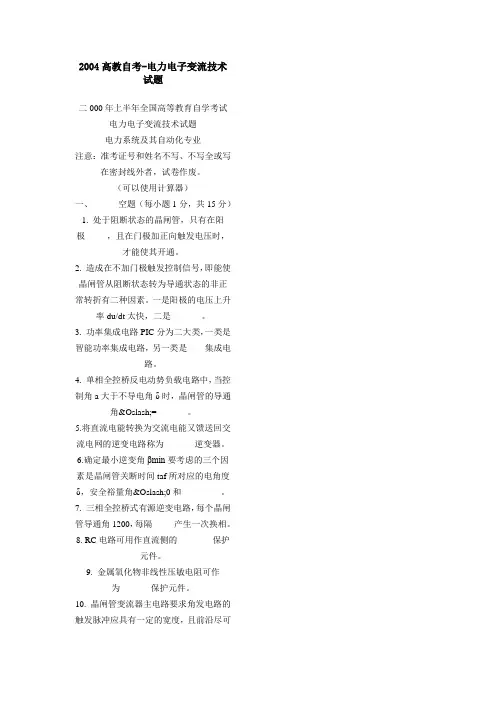

2004高教自考-电力电子变流技术试题二000年上半年全国高等教育自学考试电力电子变流技术试题电力系统及其自动化专业注意：准考证号和姓名不写、不写全或写在密封线外者，试卷作废。

（可以使用计算器）一、空题（每小题1分，共15分）1. 处于阻断状态的晶闸管，只有在阳极，且在门极加正向触发电压时，才能使其开通。

2. 造成在不加门极触发控制信号，即能使晶闸管从阻断状态转为导通状态的非正常转折有二种因素。

一是阳极的电压上升率du/dt太快，二是。

3. 功率集成电路PIC分为二大类，一类是智能功率集成电路，另一类是集成电路。

4. 单相全控桥反电动势负载电路中，当控制角a大于不导电角δ时，晶闸管的导通角&Oslash;= 。

5.将直流电能转换为交流电能又馈送回交流电网的逆变电路称为逆变器。

6.确定最小逆变角βmin要考虑的三个因素是晶闸管关断时间taf所对应的电角度δ，安全裕量角&Oslash;0和。

7. 三相全控桥式有源逆变电路，每个晶闸管导通角1200，每隔产生一次换相。

8. RC电路可用作直流侧的保护元件。

9. 金属氧化物非线性压敏电阻可作为保护元件。

10. 晶闸管变流器主电路要求角发电路的触发脉冲应具有一定的宽度，且前沿尽可能。

11. 电流型逆变器中间直流环节以贮能。

12. 电流源型逆变器的输出电流波形为。

13. 在PWM斩波器中，电压比较器两个输入端信号分别是三角波信号和14. 在升压斩波电路中，已知电源电压Ud=16V,导通比,则负载电压U0= V。

15. 功率晶体管的驱动电路，一般有恒流驱动电路和驱动电种型。

二、单项选择题（每小题1分，共25分。

从每小题的四个备选答案中，选出一个正确答案，并将正确答案的号码写在题干后面的括号内）。

16.已经导通了的晶闸管可被关断的条件是流过晶闸管的电流（）①减小至维持电流IH以下②减小至擎住电流IL以下③减小至门极触发电流IG以下④减小至5A以下17.功率晶体管的安全工作区由以下四条曲线限定:集电极-发射级允许最高击穿电压线,集电极最大允许直流功率线,集电极最大允许电流线和( )①基极最大允许直流功率线②基极最大允许电压线③临界饱和线④二次击穿触发功率线18.对于同一晶闸管,维持电流IH与擎住电流IL的关系是( )①IH≈(2~4)IL②IL≈(2~4) IH③IH=IL ④IH≥IL19.可关断晶闸管，（GTO）的电流关断增益βaff的定义式为（）①②③④20. 单相半波可控整流电路中，晶闸管可能承受的反向峰值电压为（）①U2 ②③④21. 单相半控桥式整流电阻性负载电路中，在负载两端并联一个续流二极管的目的是（）①90°②120°③150°④180°22. 单相半控桥电感性负载电路中，在负载两端并联一个续流二极管的目的是（）①增加晶闸管的导电能力②抑制温漂③增加输出电压稳定性④防止失控现象的产生23. 电阻性负载二相半波可控整流电路，控制角a的范围是（）①30°~150°②0°~120°③15°~125°④0°~150°24. 三相全控桥式变流电路工作于有源逆变状态，处于关断状态的晶闸管承受的的反向电压的期间角为（）①120°②120°—β③180°—β④β25. 在三相全控式变流电路直流电动机托动系统中，当a&gt; 时，网侧功率因数为（）①②③④正负不定26. 三相全控桥式变流电路工作于有源逆变状态，输出电压平均值Ud的表达式是（）①Ud=- 2.34U2cosβ②Ud=1.17U2cosβ③Ud= 2.34U2cosβ ④Ud=-0.9U2cosβ27.可在第二象限工作交流电路是（ ） ①单相全控桥 ②单相半控桥③单相反并联(双重)全控桥 ④三相半波可控变流电路28. 在高压直流输电系统中,变流器1和变流器2中间的直流环节起着功率传输作用,控制率流向的方法是( ) ①调节变流1侧变压器 ②调节变流器2侧变压器③同时调节两侧变压器④调节变流器1和变流器2的Ud1、Ud2的极性和大小29. 若减小SPWM 逆变器输出电压基波幅值，可采用的控制方法是（ ） ①减小三角波频率 ②减小三角波幅度③减小输入正弦控制电压幅值 ④减小输入正弦控制电压频率30. SPWM 逆变器有两种调制方式：双极性和（ ） ①单极性TOP“诚聘高压、低压成套工程师”我们这里您总有尽情发挥的空间木野狐2# 大 中 小 发表于 2005-7-1 13:01 只看该作者三、简答题（每小题5分，共20分） 41. 在单项半波可控整流大电感负载有续流二极管的电路中，晶闸管的控制角a 的最大移相范围是多少？晶闸管的导通角、续流二极管的导通与a 关系如何？42. 在三相全控桥式有源逆变电路中，以连接于A电气版主帖子11089精华59威望2000土木币9567在线时间5 小时注册时间2002-11-11∙发短消息∙加为好友相的共阴极组晶闸管V11为例，说明其在一个周期中，导通及关断期两端承受电压波形的规律。

1全国2019年10月高等教育自学考试发电厂电气主系统试题课程代码：02301一、单项选择题（本大题共14小题，每小题1分，共14分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1.采用多断口断路器，常在触头之间并联1000～200pF 的小电容，其作用是( ) A.提高开断能力 B.均衡电压 C.阻隔直流D.匹配参数2.一台半断路器接线是属于( ) A.多角形接线B.桥形接线C.具有两组母线的接线D.无母线接线3.短时停电可能影响人身或设备安全，使生产停顿或发电量下降的负荷称为( ) A.Ⅰ类负荷 B.Ⅱ类负荷 C.Ⅲ类负荷D.不停电负荷4.下述哪种设备应尽量作为穿墙套管使用，以减少配电装置的体积与造价? A.电压互感器 B.电流互感器 C.避雷器D.断路器5.在计算电动力时，当两矩形导体之间净距a 与矩形导体截面周长l 之间满足下述何种关系时，形状系数K f 可取为1? A.a<lB. a=lC.a>lD. a ≠l6.当环境温度变为+25℃时，铝导体长期发热的允许温度为( ) A.60℃B.70℃C.85℃D.105℃7.发电厂或变电所的控制、信号、测量、继电保护、自动装置以及断路器合、跳闸的工作电 源叫做( ) A.操作电源 B.厂用电源 C.备用电源D.控制电源8.在中性点非直接接地系统中，当发生单相接地后，一般允许继续运行的时间为( ) A.0.5hB.1hC.2hD.5h9.有两台升压变压器T 1和T 2，已知1KT u ％大于2KT u ％，其他参数相同。

当它们并联运行时,T 2会过负荷。

为保证T 2不过负荷，应采用调整负荷分配的措施是( )A.调低T1分接头或调高T2分接头B.调低T1分接头或调低T2分接头C.调高T1分接头或调高T2分接头D.调高T1分接头或调低T2分接头10.在被试品绝缘表面靠高压端安装屏蔽电极，是用于消除何种因素对试验的影响?( )A.被试品表面电场B.被试品表面磁场C.被试品表面泄漏电流D.被试品表面感应电压11.在交流耐压试验中，若发生短路，过流保护应在多少时间内动作切除电源?( )A.0.02sB.0.05sC.0.1sD.0.5s12.在磁吹避雷器的每组间隙上并联电阻，以起( )A.消能作用B.分流作用C.限流作用D.均压作用13.如果雷电波u沿着线路入侵变电所，当该线路在变电所侧的隔离开关断开时，则该线路可能出现的最高电压为( )A.0B.0～uC.uD.2u14.在相同的电压等级中，绝缘水平最低的电气设备是( )A.变压器B.避雷器C.旋转电机D.输电线路二、填空题（本大题共10小题，每小题1分，共10分）请在每小题的空格中填上正确答案。

做试题,没答案?上自考365,网校名师为你详细解答!全国2004年10月高等教育自学考试电力系统基础试题课程代码：02300一、单项选择题（本大题共20小题，每小题1分，共20分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1.我国目前所规定的35KV 及以上用户的供电电压允许变化范围是（ ）A.±5%B. ±7%C. ±5~7%D. ±10%2.当计算变压器的电纳公式为：B T =2NN U 100S %1⋅⋅西时，其中U N 和S N 的单位应为（ ） A.V 和V A B.KV 和KV AC.KV 和MV AD.V 和KV A3.中性点经消弧线圈接地的电力系统，通常采用的补偿方式是（ ）A.全补偿B.欠补偿C.过补偿D.有时全补偿，有时欠补偿4.简单的闭式网络可分为两端供电式网络和（ ）A.环式两大类B.干线式两大类C.放射式两大类D.链式两大类5.输电线路两端电压的相量差称作（ ）A.电压降落B.电压损耗C.电压偏移D.电压调整6.输电线路空载时，其末端电压比首端电压（ ）A.高B.低C.相同D.不一定7.电力系统分析中，有功功率的单位常用（ ）A.MWB.MV ARC.MV AD.V A8.解潮流方程最常用的方法是（ ）A.递推法B.近似法C.迭代法D.回归法9.计算闭式网络的初步功率时（ ）A.不必考虑电压降落和功率损耗B.必须考虑电压降落C.必须考虑功率损耗D.视情况而定10.高峰负荷时升高电压，低谷负荷时降低电压的中枢点电压调整方式称为（ ）A.顺调压B.逆调压C.常调压D.恒调压11.在参数对称的线性电路中，正序电流只产生（ ）A.正序电压降B.负序电压降C.零序电压降D.正、负、零序电压降均存在12.三绕组变压器可调整的分接头通常在（ ）A.高、低压侧B.高、中压侧C.中、低压侧D.高、中、低压侧13.发电机出口发生三相短路，如果发电机次暂态电抗x d ″=0.2，则短路电流周期分量I ″为额定电流的（ ）A.7倍B.10倍C.5倍D.4倍14.电力系统发生两相短路（BC 相短路），则故障相电压为（ ） A.A C B U 21U U -== B. A C B U 31U U == C. A C B U 21U U == D. AC B U U U == 15.简单系统中，若忽略系统的励磁调节作用，欲使系统保持静态稳定，运行点的范围在（ ）A.δ>120°B. δ>90°C. δ<90°D. δ>180°16.对称分量法适用的电路是（ ）A.线性的B.非线性的C.微分的D.都不是17.若B 、C 两相短路，则特殊相选择为（ ）A.A 相B.B 相C.C 相D.B 相和C 相18.等面积定则用于分析简单电力系统的（ ）A.潮流B.电压水平C.网损D.暂态稳定性19.提高电力系统静态稳定性的措施是（ ）A.降低发电机的电势B.降低系统电压C.减小系统各元件的电抗D.都不是20.经过Y ，d3连结的变压器由星形侧到三角形侧时，正序系统逆时针转过（ ）A.120°B.90°C.270°D.150°二、填空题（本大题共10小题，每小题1分，共10分）请在每小题的空格中填上正确答案。

发电厂电气部分试题（附答案）一、选择题（每题2分，共20分）1. 下列哪一项不属于电气设备的绝缘材料？A. 纸B. 塑料C. 金属D. 橡胶2. 下列哪种绝缘材料属于无机绝缘材料？A. 聚乙烯B. 聚氯乙烯C. 氧化铝D. 硫化橡胶3. 下列哪种绝缘材料属于有机绝缘材料？A. 玻璃B. 硫化橡胶C. 氧化硅D. 聚四氟乙烯4. 下列哪种电气设备主要用于输电线路？A. 变压器B. 断路器C. 电缆D. 母线5. 下列哪种电气设备主要用于发电厂的电气主接线？A. 断路器B. 变压器C. 母线D. 电缆6. 下列哪种电气设备主要用于保护电力系统？A. 断路器B. 隔离开关C. 继电器D. 电流互感器控制？A. 断路器B. 隔离开关C. 继电器D. 电压互感器8. 下列哪种电气设备主要用于测量电力系统的电压、电流、功率等参数？A. 断路器B. 隔离开关C. 继电器D. 电压互感器和电流互感器9. 下列哪种电气设备主要用于变换电压？A. 变压器B. 断路器C. 母线D. 电缆偿？A. 电容器B. 电感器C. 变压器D. 断路器二、填空题（每题2分，共20分）11. 绝缘材料按化学成分可分为______和______两大类。

12. 电气设备的绝缘材料按物理状态可分为______、______和______三种。

13. 发电厂电气主接线主要包括______、______、______和______等设备。

14. 电力系统的保护设备主要包括______、______、______和______等。

15. 电力系统的自动化控制设备主要包括______、______、______和______等。

16. 电力系统中，电压互感器主要用于______，电流互感器主要用于______。

17. 电气设备的主要性能指标包括______、______、______和______等。

18. 电力系统中，变压器的主要作用是______和______。

全国2004年10月高等教育自学考试电厂锅炉试题课程代码：02254一、单项选择题（本大题共10小题，每小题1分，共10分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1．锅炉机组热平衡中，锅炉输入热量应包括（）A．燃料收到基低位发热量B．燃料干燥无灰基低位发热量C．燃料收到基高位发热量D．燃料干燥无灰基高位发热量2．我国电厂锅炉系列中，与600MW凝汽式汽轮发电机组配套的是（）A．蒸发量为2008t/h的亚临界压力锅炉B．蒸发量为1025t/h的亚临界压力锅炉C．蒸发量为670t/h的超高压锅炉D．蒸发量为420t/h的超高压锅炉3．烟气侧负压运行锅炉，在稳定的情况下，炉膛出口和锅炉排烟处所测得的烟气中三原子气体含量RO2应是（）A．相等B．炉膛出口烟气中三原子气体含量大于锅炉排烟处烟气中三原子气体含量C．炉膛出口烟气中三原子气体含量小于锅炉排烟处烟气中三原子气体含量D．无关4．当空气预热器入口暖气器的热源是锅炉机组以外的热源，锅炉热效率应是（）A．锅炉有效利用热量占燃料收到基低位发热量的百分数B．锅炉有效利用热量占燃料收到基高位发热量的百分数C．锅炉有效利用热量占锅炉输入热量百分数D．锅炉有效利用热量占燃料干燥无灰基高位发热量的百分数5．碳粒燃烧时，当温度较低，氧气向碳粒表面扩散速度远远大于碳粒表面化学反应所消耗氧气的速度，这种燃烧状况称为（）A．动力燃烧区B．扩散燃烧区C．过渡燃烧区D．上述三种名称都不对6．炉膛截面热强度定义为（）A．以锅炉燃料消耗量和燃料收到基高位发热量乘积为分子，与燃烧器区域炉膛横截面积的比值B．以锅炉燃料消耗量和燃料干燥基高位发热量乘积为分子，与燃烧器区域炉膛横截面积的比值C．以锅炉燃料消耗量和燃料干燥基低位发热量乘积为分子，与燃烧器区域炉膛横截面积的比值D．以锅炉燃料消耗量和燃料收到基低位发热量乘积为分子，与燃烧器区域炉膛横截面积的比值7．在蒸发受热面中，第一类传热恶化是因为管内出现（）A．核态沸腾现象B．汽弹状流动现象C．环状流动现象D．膜态沸腾现象8．现代大型锅炉，水冷壁普遍采用（）A．光管水冷壁轻型炉墙B．光管水冷壁敷管式炉墙C．小管径光管水冷壁敷管炉墙D．膜式水冷壁二、填空题（本大题共30小题，每空1分，共30分）请在每小题的空格中填上正确答案。

复习题一、基本概念1.断路器按灭弧介质分类可分为SF6、真空、压缩空气、少油、多油五种。

2. 电弧电流过零时电弧熄灭，而弧隙的绝缘能力要经过一定的时间恢复到绝缘的正常状态的过程为弧隙介质强度的恢复过程。

3. 在330kV及以下发电厂和变电所中一般选用三相式变压器。

500kV及以上，三台单相变压器4. 某高压断路器型号为SN10-10/600-350，其中，S表示少油断路器。

LW表示六氟化硫屋外断路器，DW,ZN5. 刀闸结构简单没有灭弧装置，不能用来拉合有负荷电流的电路。

6. 接地装置由埋设在土壤中的金属接地体和接地线组成。

7. 热稳定是指电器通过短路电流时，电器的导体和绝缘部分不因短路电流的热效应使其温度超过它的短路时的最高允许温度而造成损坏妨碍继续工作的性能.8. 厂用工作电源因事故或检修而失电时，能替代工作电-------------源的是备用电源。

厂用供电电源包括工作电源、启动电源、事故保安电源和备用电源。

9. 发电厂主母线和引下线，导体的截面积按最大长期工作电流选择。

10. 发电厂和变电所的电气主接线必须满足可靠性、灵活性和经济性。

11. 有汇流母线的电气主接线形式为3/2断路器接线、单母线接线、双母线接线。

12. 为维持系统稳定运行，电动机正常启动时，机端电压的最低限值为额定电压的70%13. 某相产生最严重短路电流的条件是短路前电路空载且该相电动势过零值瞬间发生三相短路。

14. 装设于电压互感器一次绕组的熔断器起短路保护作用。

熔断器的另一个作用：过负荷保护15. 当电压互感器二次负荷超过该准确级的额定容量时，其误差将增大16. 在发电机—三绕组变压器的单元接线，为了在发电机停止工作时，主变高压和中压侧仍能保持联系，在发电机与变压器之间应装设断路器17. 断路器的技术数据中，电流绝对值最大的是额定动稳-------------定电流，i max为最大瞬时值。

断路器的额定开断电流值是指最大短路电流周期分量有效值18. 熔断器内填充石英砂是为了吸收电弧能量，快速冷却电弧，使电弧迅速熄灭19. 三相低压动力电缆一般应选用聚氯乙烯绝缘，厂用高压电缆选用纸绝缘铅包电缆20. 限制短路电流的方法：选择适当的主接线形式和运行方式，加装串联的限流电抗器，使用低压分裂绕组变压器21.限流电抗器分为普通电抗器和分裂电抗器两种。

全国10月高等教育自学考试电力系统基础试题课程代码02300全国10月高等教育自学考试电力系统基础试题课程代码：02300一、单项选择题(本大题共20小题，每小题1分，共20分)在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1.电能是属于( )A.一次能源B.二次能源C.三次能源D.四次能源2.从电力系统中生产设备和线路绝缘水平考虑，比较有利的中性点运行方式是采用( )A.直接接地B.不接地C.经电阻接地D.经消弧线圈接地3.用电设备的额定电压与所接网络的额定电压相比，一般应( )A.高5％B.相同C.低5％D.低10％4.某元件阻抗有名值为z=R+jx时，(设阻抗角为ϕ)取基准值为S N 、U N ，则电抗的标么值为( ) A.N2NS U X ⋅ B.ϕ⋅sin U S X 2N N C.2NN U S X ⋅ D.2N N U sin S X ϕ⋅⋅5.计算初步功率分布的目的主要是为了( )A.寻找无功功率分点B.寻找有功功率分点C.寻找平衡节点D.寻找PU 节点 6.电力系统潮流分布计算中，习惯使用的功率是( )A.三相功率B.二相功率C.单相功率D.短路功率 7.输电线路的电压降落是指线路两端电压( )A.数值差B.与额定电压相量差C.与额定电压数值差D.相量差8.环形网络功率的自然分布主要取决于网络各线段的( )A.电阻B.阻抗C.电抗D.电纳9.在电力系统潮流分布的计算机算法中，广泛采用的电力网络的数学模型是( )A.回路电流方程B.支路电流方程C.割集电压方程D.节点电压方程10.电力系统中PQ节点的数量( )A.全都是B.大量的C.少量的或没有D.必有且一般只设一个11.频率的调整主要是经过什么来进行( )A.调变压器分接头B.调发电机无功出力C.调发电机有功出力D.调补偿电容器12.高峰负荷时允许中枢点电压略低，低谷负荷时允许其电压略高的调压方式称为( )A.顺调压B.逆调压C.常调压D.恒调压13.电力系统简单故障是指某一时刻( )A.系统只有一点发生故障B.系统只有二点发生故障C.系统有三点发生故障D.结构为简单网络的系统发生故障14.若a 、c 两相发生短路，则特殊相选择为( )A.a 相B.b 相C.c 相D.a 相和c 相 15.输电线路各序阻抗间关系为( ) A.Z 1=Z 0B.Z 2=Z 0C.Z 1<Z 0D.Z 2>Z 0 16.单相接地故障时复合序网连接方式为( ) A.三序网并联B.正、负序网并联，零序网开路C.三序网串联D.正、零序网并联，负序网开路17.电力系统发生B 、C 两相短路，则故障相电压用下列哪个式子表示( )A.A C B U U U &&&==B.AC B U 31U U &&&== C.A C B U 21U U &&&-== D.A C B U 21U U &&&==18.对Y ，dl 连接变压器，当Y 侧发生不对称短路时，d 侧负序电压则以Y 侧负序电压为准，顺时针旋转度数为( )A.30°B.60°C.90°D.330°19.P- 曲线被称为( )A.耗量特性曲线B.负荷曲线C.正弦电压曲线D.功角特性曲线20.等面积定则用于分析简单电力系统的( )A.潮流B.电压水平C.网损D.暂态稳定性二、填空题(本大题共10小题,每小题1分，共10分)请在每小题的空格中填上正确答案。

全国2001年10月高等教育自学考试发电厂电气主系统试题课程代码:02301第一部分选择题一、单项选择题（本大题共14小题，每小题1分，共14分）在每小题列出的四个选项中只有一个选项是符合题目要求的，请将正确选项前的字母填在题后的括号内。

1.电压互感器的一次绕组并联于被测回路的电路之中,其二次额定电压通常为( )伏。

A.100或100/B.100或⨯33100C.100或100/D.100或⨯221002.引出线停电的操作顺序是依次拉开断路器、( )A.线路侧隔离开关和母线侧隔离开关B.母线侧隔离开关和线路侧隔离开关C.断路器控制回路电源和母线侧隔离开关D.断路器控制回路电源和线路侧隔离开关3.如果要求在检修任一引出线的母线隔离开关时,不影响其他支路供电,则可采用( )A.内桥接线B.单母线带旁路接线C.双母线接线D.单母线分段接线4.在倒母线操作过程中,若备用母线充电成功,则应该( )以保证两组母线等电位。

A.保持母联断路器两侧的隔离开关状态不变B.切断母联断路器的控制回路电源C.切断母联断路器两侧隔离开关的操作电源D.快速将所有支路倒换至备用母线5.经技术经济比较,我国有关设计技术规程中规定,当发电机电压为10.5KV时,对于容量为( )的机组,其高压厂用电电压可采用3KV。

A.100MW及以下B.100～300MWC.25MW以下D.60MW及以下6.配电装置的选择,通常要进行技术经济比较确定。

一般( )电压等级宜采用屋内配电装置。

A.35KV及以下B.35KV及以上C.10KV及以上D.110KV及以下7.电气设备的动稳定电流应不小于通过该电气设备的最大( )电流。

A.三相冲击短路B.冲击短路C.三相短路D.持续工作8.减小矩形母线应力的最有效方法是( )A.改变母线的布置B.增大母线截面C.减少同一相中两个相邻绝缘子间的距离D.增加母线相间距离9.为减小某一线路短路时对其他线路的影响,一般要求在限流电抗器后发生短路时,限流电抗器前的残余电压不小于网络额定电压的( )A.80%B.70%C.60%D.50%10.当断路器处在合闸位置时,断路器的位置指示信号为( )A.红灯闪光B.绿灯闪光C.红灯发平光D.绿灯发平光11.图示转换开关SM处于位置“I”时接通的触点为( )A.1－3,5－7B.2－4,6－8C.1－2,5－6D.3－4,7－812.决定变压器绝缘老化速度的关键因素是( )A.氧化B.温度C.湿度D.油中分解的劣化物13.为避免变压器事故过负荷时绝缘老化过快,绕组最热点温度不得超过( )A.85℃B.98℃C.105 ℃D.140℃14.对夹层绝缘或有机绝缘材料的设备,如果变流耐压试验后绝缘电阻比耐压试验前下降( ),则认为试品不合格。
