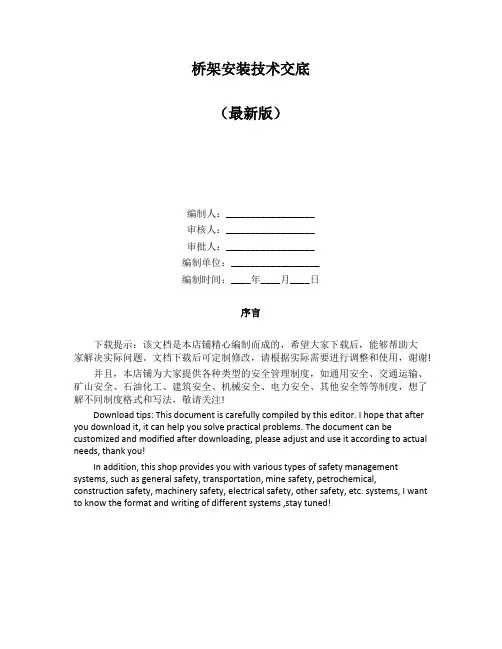

桥架安装技术交底（最新版）编制人：__________________审核人：__________________审批人：__________________编制单位：__________________编制时间：____年____月____日序言下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!并且，本店铺为大家提供各种类型的安全管理制度，如通用安全、交通运输、矿山安全、石油化工、建筑安全、机械安全、电力安全、其他安全等等制度，想了解不同制度格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, this shop provides you with various types of safety management systems, such as general safety, transportation, mine safety, petrochemical, construction safety, machinery safety, electrical safety, other safety, etc. systems, I want to know the format and writing of different systems ,stay tuned!桥架安装技术交底1、施工准备1.1、材料要求1、各种规格电缆桥架的直线段、弯通、桥架附件及支、吊架等；2、桥架附件的连接、紧固螺栓。
一、前言为确保桥架安装工程的安全、顺利进行，保障施工人员的人身安全和工程的质量，现将桥架安装过程中的安全技术交底如下：二、施工准备1. 施工人员必须经过专业培训，熟悉桥架安装的施工工艺和安全操作规程。
2. 施工前，应认真阅读设计图纸，了解桥架的规格、型号、安装位置和敷设路径。
3. 准备好施工所需的工具、材料，包括但不限于：扳手、螺丝刀、切割机、焊机、梯子、安全帽、防护眼镜、手套、绝缘鞋等。
4. 检查施工现场的安全防护设施，如安全网、防护栏杆、警示标志等。
三、操作工艺1. 桥架安装前，应对施工现场进行清理，确保施工区域整洁、无障碍物。
2. 按照设计图纸要求，确定桥架的安装位置和高度，做好标记。
3. 使用合适的工具进行桥架的切割、焊接等操作，确保桥架的尺寸和形状符合要求。
4. 桥架安装时，应注意以下几点：a. 桥架下方不得有人停留，以防意外伤害。
b. 使用梯子时，应选择稳固的梯子，并确保梯子与地面保持垂直。
c. 使用切割机、焊机等电气设备时，必须穿戴绝缘鞋、防护眼镜等防护用品。
d. 在桥架安装过程中，若发现安全隐患，应立即停止施工，整改后方可继续。
5. 桥架安装完成后，应进行严格检查，确保桥架的安装牢固、水平、垂直。
四、成品保护1. 桥架安装过程中，应尽量避免对已完成的桥架进行敲打、撞击等操作，以免造成损坏。
2. 桥架表面如有划痕、损伤，应及时进行修补，确保桥架的美观和耐用。
3. 桥架安装完成后，应做好防护措施，防止其他施工过程中对桥架造成损坏。
五、安全交底1. 施工人员应严格遵守安全生产的规章制度，加强安全意识，杜绝违章作业。
2. 进入施工现场，必须佩戴安全帽、防护眼镜、手套、绝缘鞋等防护用品。
3. 施工过程中，应保持施工现场的整洁，不得随意堆放杂物。
4. 施工现场应设置明显的警示标志，提醒施工人员注意安全。
5. 施工人员应随时关注施工现场的安全状况，发现安全隐患，应及时报告并采取措施。
6. 施工结束后，应做好现场清理工作，确保施工区域安全、整洁。
一、施工准备(一)作业条件1、土建墙体结构已弹出施工水平线,墙面抹灰及面层已完工。
2、电缆桥架及穿楼板得预留洞口已处理好,安装防火隔板得埋件已整理好。
3、安装电缆桥架所需要得支架等附件已加工好。
4、竖井内电气预埋管路已整理好。
(二)材料要求1、电气竖井内所用得电缆桥架规格型号要符合设计要求,采用钢制制品,钢板得厚度在桥架宽度小于400mm时,厚度不小于1、5mm,在400～800mm之间时,厚度不小于2mm,大于800mm时,厚度不小于2、5mm。
2、电缆桥架应平直,无明显扭曲,支架应焊接牢固,无显著变形,下料误差应在5mm范围内,切口应无卷边毛刺。
3、电气竖井中使用得辅助材料:钻头、切割机、打磨机、调合漆等。
7、金属膨胀螺栓:根据允许拉力与剪力及设备得安装孔径确定。
8、接线端子:根据导线截面及导线根数选用相应规格得接线端子。
10、镀锌材料:槽钢支架、角钢支架、螺栓、螺母、螺丝、等金属材料,均应采用镀锌制品。
(三)工器具1、常用电工工具:活搬手、老虎钳、砂轮机、钢锯、锯条、扁锉、圆锉、半圆锉、压力案子等。
2、高凳等。
二、质量要求(一)主控项目1、金属电缆支架、电缆导管必须接地(PE)或接零(PEN)可靠。
(二)一般项目1、电缆支架安装应符合下列规定:1)当设计无要求时,电缆支架最上层至竖井顶部或楼板得距离不小于150～200mm;电缆支架最下层至沟底或地面得距离不小于50～1OOmm;2)当设计无要求时,电缆支架层间最小允许距离符合下表得规定;电缆支架层间最小允许距离(mm)3)支架与预埋件焊接固定时,焊缝饱满;用膨胀螺栓固定时,选用螺栓适配,连接固,防松零件齐全。
三、工艺流程确定电缆桥架位置——固定支架——桥架安装——配电箱固定四、操作工艺(一)确定电缆桥架位置1、电缆桥架应敷设在安全、干燥、易操作得电气竖井内。
2、按照图纸设计得位置,计算好空间尺寸就是否满足操作距离得要求,特别就是竖井内桥架、配电箱数量较多,尺寸较大、管路较多时,经常出现排列困难,因此必须仔细核对尺寸,必要时与土建配合,进行相应得变更。
一、交底目的为确保电气桥架安装工程的安全顺利进行，提高施工人员的安全意识，防止安全事故的发生，现将电气桥架安装安全技术交底如下。
二、工程概况1. 工程名称：____________________2. 工程地点：____________________3. 施工单位：____________________4. 施工内容：电气桥架安装及桥架内电缆敷设三、安全注意事项1. 施工人员应熟悉本交底内容，明确安全操作规程，遵守各项安全规定。
2. 施工前应检查施工现场，确保场地平整、畅通，无障碍物。
3. 施工人员应佩戴安全帽、安全带、防尘口罩等个人防护用品。
4. 施工现场应设置安全警示标志，明确危险区域，严禁无关人员进入。
5. 施工人员应了解电气设备、电缆的特性和操作规程，防止误操作。
6. 施工过程中，应保持施工区域整洁，不得堆放杂物。
四、操作规程1. 桥架安装（1）根据设计图纸，确定桥架安装位置和路径。
（2）使用水平尺、线锤等工具，确保桥架安装水平、垂直。
（3）桥架与支架连接牢固，支架间距均匀。
（4）桥架安装完毕后，进行接地处理。
2. 桥架内电缆敷设（1）电缆敷设前，进行绝缘电阻测试和耐压实验，确保电缆绝缘性能良好。
（2）电缆敷设过程中，保持电缆整齐、无扭曲。
（3）电缆固定牢固，防止电缆松动。
（4）电缆敷设完成后，进行接地处理。
五、应急预案1. 发生火灾时，立即切断电源，使用灭火器进行灭火。
2. 发生触电事故时，立即切断电源，进行急救。
3. 发生物体打击事故时，立即采取措施，防止物体继续移动。
4. 发生其他安全事故时，立即启动应急预案，采取措施进行处理。
六、总结通过本次安全技术交底，使施工人员充分了解电气桥架安装过程中的安全注意事项，提高安全意识，确保工程安全顺利进行。
注：本模板仅供参考，具体内容可根据实际工程情况进行调整。
桥架安装安全交底4篇【第1篇】电缆桥架安装安全交底1.进入作业地点时，先检查、谙习作业环境。
若发觉不安全因素、隐患，必需适时向有关部门汇报，并立刻处理整改，确认安全无误后再进行施工作业。
对施工过程中发觉危及人身安全的隐患，应立刻停止作业，适时要求有关部门处理解决。
现场全部安全防护设施和安全标志等，严禁私自移动和拆除，如需短时间移动和拆除的须报经有关负责人审批后，在确保作业人员及其他人员安全的前提下才能拆移，并在工作完毕（包括中途休息）后立刻复原；2.努力学习专业安全技术学问，敬岗爱业，养成良好的职业道德风尚，树立为生产一线服务的思想，确保安全用电；3.严格执行安全用电有关规定和规范标准，服从安全管理，做到本身不违章作业，拒绝违章指挥，和适时制止他人违章作业；4.禁止带电操作，需要拉闸操作和维护和修理时，须经项目部有关部门审批，作业时执行安全用电的组织措施和技术措施，不得自行拆改用电设备设施和线路，严格按规范标准和施工组织设计，交底要求执行；5.每天对现场用电设备、设施、线路进行两次例行巡察检查，发觉问题适时停电检修并监护，同时报有关领导组织处理，全部设备、设施、线路要防护到位。
设备设施要保持乾净有效。
6.作业人员必需是经过专业安全技术学问培训和考试合格，取得特种工种作业操作证的电工、焊工并持证上岗（在有效期内）；7.作业人员必需经过入场安全教育培训，考核合格后才能上岗作业；8.电工作业时必需一人操作，一人监护，作业人员必需穿绝缘鞋，停电验电后挂停电检修标识牌再作业；9.进入施工现场必需戴好合格的安全帽，系紧下颚带，锁好带扣，高处作业必需系好合格的安全带，系挂坚固，高挂低用；10.进入施工现场禁止吸烟，禁止酒后作业，禁止追赶打闹，禁止窜岗，禁止操作与本身无关的机械临电设备，严格遵守各项安全操作规程和劳动纪律；11.施工现场注意各种不安全信号标志。
12. 电焊机应设在防砸、防雨、防潮的地点。
每台电焊机必需备有电焊机专用漏电保护开关,二次线双线到位，一（二）次线压接坚固并配备合格有效的灭火器。
一、施工准备(一)作业条件1、土建墙体结构已弹出施工水平线，墙面抹灰及面层已完工。
2、电缆桥架及穿楼板的预留洞口已处理好，安装防火隔板的埋件已整理好。
3、安装电缆桥架所需要的支架等附件已加工好。
4、竖井内电气预埋管路已整理好。
(二)材料要求1、电气竖井内所用的电缆桥架规格型号要符合设计要求，采用钢制制品，钢板的厚度在桥架宽度小于400mm时，厚度不小于1.5mm，在400～800mm之间时，厚度不小于2mm，大于800mm时，厚度不小于2.5mm。
2、电缆桥架应平直，无明显扭曲，支架应焊接牢固，无显著变形，下料误差应在5mm范围内，切口应无卷边毛刺。
3、电气竖井中使用的辅助材料：钻头、切割机、打磨机、调合漆等。
7、金属膨胀螺栓：根据允许拉力和剪力及设备的安装孔径确定。
8、接线端子：根据导线截面及导线根数选用相应规格的接线端子。
10、镀锌材料：槽钢支架、角钢支架、螺栓、螺母、螺丝、等金属材料，均应采用镀锌制品。
(三)工器具1、常用电工工具：活搬手、老虎钳、砂轮机、钢锯、锯条、扁锉、圆锉、半圆锉、压力案子等。
2、高凳等。
二、质量要求(一)主控项目1、金属电缆支架、电缆导管必须接地(PE)或接零(PEN)可靠。
(二)一般项目1、电缆支架安装应符合下列规定：1)当设计无要求时，电缆支架最上层至竖井顶部或楼板的距离不小于150～200mm；电缆支架最下层至沟底或地面的距离不小于50～1OOmm；2)当设计无要求时，电缆支架层间最小允许距离符合下表的规定；电缆支架层间最小允许距离(mm)3)支架与预埋件焊接固定时，焊缝饱满；用膨胀螺栓固定时，选用螺栓适配，连接固，防松零件齐全。
三、工艺流程确定电缆桥架位置——固定支架——桥架安装——配电箱固定四、操作工艺(一)确定电缆桥架位置1、电缆桥架应敷设在安全、干燥、易操作的电气竖井内。
2、按照图纸设计的位置，计算好空间尺寸是否满足操作距离的要求，特别是竖井内桥架、配电箱数量较多，尺寸较大、管路较多时，经常出现排列困难，因此必须仔细核对尺寸，必要时与土建配合，进行相应的变更。
交底依据：编制依据为：《建筑电气工程施工质量验收规范》GB50303-2015,一、施工准备（一）作业人员要求电工、焊工具备电工、焊工操作上岗证书方可上岗。
（二）技术准备1．审阅设计图纸,现场勘察电气桥架的安装位置和电缆桥架安装的路由；电缆桥架途径；建筑结构类型；预埋件和预留孔洞的位置、尺寸。
2．编制了电气施工方案，并且施工条件已经按方案准备就绪。
3．应具备设计中使用规范、国标和其他技术资料文件。
对桥架及配件生产厂家的“产品说明书”中的型号、尺寸进行核对。
4．施工人员施工前要熟悉施工图纸。
5．桥架的支吊架安装已确定方式；（三）材料要求1．桥架：桥架的规格型号必须符合设计要求。
并具有产品合格证和检测证明文件。
2．桥架的各种配件：和桥架配套供应并提供质量证明文件。
3．支吊架用的型钢：质量证明文件（四）主要机具仪表1、电工工具、电锤、电钻、钢卷尺、粉线袋等。
2、移动配电箱、移动电缆盘、经纬仪、水准仪、绝缘电阻表、万用表、高凳、梯子、电焊机等。
（五）作业条件1．钢结构主体结构施工完成，屋面和墙面板施工完成。
预埋孔洞及预埋件符合要求；2．土建工程装修抹灰全部结束，预留孔洞正确。
3．桥架沿线模板等设施拆除完毕，场地清理干净，道路通畅。
4．如需交叉作业,既要做好电气工程的成品保护,又要执行其他分项工程成品保护揩施。
二、材料和质量要点（一）材料关键要求1．桥架及桥架配件应符合技术标准的规定以及设计要求。
2．支吊架规格型号符合要求。
3．所使用的的电焊条等材料应符合要求。
（二）技术关键要求1．自制吊支架必须按设计要求进行防腐处理。
2．电缆桥架在穿过墙及楼板时,应采取防火隔离措施。
（三）质量关键要求1．电缆桥架均加盖板。
2．消防桥架及配件刷防火涂料保护。
3．支架水平安装间距：厂房1.5m，办公楼2.0m;垂直安装间距不大于2m。
4．电缆桥架与保护导体的连接：全长不大于30米时，不少于两处与保护导体可靠连接；全长大于30米时，每隔20-30米应增加连接点，起始端和终点端均应可靠接地。
一、施工准备
(一)作业条件
1、土建墙体结构已弹出施工水平线，墙面抹灰及面层已完工。
2、电缆桥架及穿楼板的预留洞口已处理好，安装防火隔板的埋件已整理好。
3、安装电缆桥架所需要的支架等附件已加工好。
4、竖井内电气预埋管路已整理好。
(二)材料要求
1、电气竖井内所用的电缆桥架规格型号要符合设计要求，采用钢制制品，钢板的厚度在桥架
宽度小于400mm时，厚度不小于 1.5mm，在400～800mm之间时，厚度不小于2mm，大于800mm时，厚度不小于 2.5mm。
2、电缆桥架应平直，无明显扭曲，支架应焊接牢固，无显著变形，下料误差应在5mm范围内，切口应无卷边毛刺。
3、电气竖井中使用的辅助材料：钻头、切割机、打磨机、调合漆等。
7、金属膨胀螺栓：根据允许拉力和剪力及设备的安装孔径确定。
8、接线端子：根据导线截面及导线根数选用相应规格的接线端子。
10、镀锌材料：槽钢支架、角钢支架、螺栓、螺母、螺丝、等金属材料，均应采用镀锌制品。
(三)工器具
1、常用电工工具：活搬手、老虎钳、砂轮机、钢锯、锯条、扁锉、圆锉、半圆锉、压力案子
等。
2、高凳等。
二、质量要求
(一)主控项目
1、金属电缆支架、电缆导管必须接地(PE)或接零(PEN)可靠。
(二)一般项目
1、电缆支架安装应符合下列规定：
1)当设计无要求时，电缆支架最上层至竖井顶部或楼板的距离不小于150～200mm；电缆支架最下层至沟底或地面的距离不小于50～1OOmm；
2)当设计无要求时，电缆支架层间最小允许距离符合下表的规定；
电缆支架层间最小允许距离(mm)
电缆种类支架层间最小距离
控制电缆120
1Okv及以下电力电缆150～200
3)支架与预埋件焊接固定时，焊缝饱满；用膨胀螺栓固定时，选用螺栓适配，连接固，防松
零件齐全。
三、工艺流程
确定电缆桥架位置——固定支架——桥架安装——配电箱固定
四、操作工艺
(一)确定电缆桥架位置
1、电缆桥架应敷设在安全、干燥、易操作的电气竖井内。
2、按照图纸设计的位置，计算好空间尺寸是否满足操作距离的要求，特别是竖井内桥架、配
电箱数量较多，尺寸较大、管路较多时，经常出现排列困难，因此必须仔细核对尺寸，必要时与
土建配合，进行相应的变更。
3、检查竖井内楼板上预留的洞口位置是否合适，不合适应及时修整、剔凿，使上下楼层所对
应的洞口通直不错位，注意不要影响结构。
(二)固定支架
1、固定桥架的支架采用50×50×５的角钢，高度为距地面1500—2000mm，有两种固定方式，用膨胀螺栓固定。
2、桥架下部固定采用1O号槽钢，槽钢距墙边不小于50mm，座在楼板的预留洞口，与预埋在洞口的埋件焊接固定或采用膨胀螺栓与楼板固定。
4、电气竖井内固定桥架的支架和槽钢的固定方法见图示一。
电缆支架全长均应有良好的接地，即将支架与墙上预埋的接地埋件焊成一体。
方案I
编号名称型号及规格单位
数量
I II
1 电缆桥架见工程设计
2 支架L50×50×５个 2 2
3 支架L50×50×５个 2 2
4 膨胀螺栓M1O×80套 4 4
5 固定螺栓M8×40个 4 4
6 螺栓M8×40个 4 4
7 螺母M8 个8 8
8 垫圈8 个8 8
9 槽钢支架I10 根 2 2
10 膨胀螺栓M1O×80套 4 4
11 防火隔板钢板a=4 块 1
12 电缆根 3 3
13 防火堵料
14 固定角钢L40×40×４米
15 保护管见工程设计根 3
(三)桥架安装
1、桥架与支架之间固定采用螺栓。
2、桥架与钢管之间连接采用专用锁母固定，并有跨接地线。
3、当直线段钢制电缆桥架过30米，应有伸缩缝，其连接采用伸缩连接板。
（四）电缆敷设
1、在桥架就位后，即可敷设线缆。
按照设计要求，将需要敷设在该桥架中的电缆按顺序摆放
好，排列应整齐，尽量避免交叉。
敷设时要按适当的间距加以固定，并且及时装设标志牌。
电缆
终端头，竖井的两端均应装设标志牌。
标志牌上应注明线路编号，无编号时，写明电缆型号、规
格及起迄地点，字迹应清晰，不易脱落，规格要统一，能防腐，挂装应牢固。
电缆在终端头和接
头处要留出备用长度。
2、电缆进入竖井、盘柜以及穿入管子时，出入口应封闭，管口应密封。
明敷在竖井内带有麻
护层的电缆，应剥除麻护层，并对其铠装加以防腐。
3、电缆穿过竖井后，用防火枕进行密实封堵。
利用结构施工期间在楼板底面预埋的埋件，来
固定防火隔板，防火隔板采用4mm厚的钢板。
防火枕的规格有三种，其中I型为320×120×25，II型为160×120×25，Ⅲ型为160×75×25，要根据预留洞口尺寸和桥架尺寸，选择防火枕型号。
在防火隔板上摆放防火枕时，要按顺序摆放整齐，挨紧电缆，使防火枕与电缆之间空隙不得大于
1cm2，防火枕摆放厚度不得小于24cm。
4、施工前要将封堵部位清理干净。
(五)配电箱固定
1、明装配电箱采用膨胀螺栓固定。
根据设计图纸要求，确定配电箱的标高和坐标。
先根据装
修50cm线定出配电箱的下底线，再根据配电箱的外形尺寸确定安装孔的位置，并用冲击钻在固定点钻孔。
钻孔前先对应安装孔径选用膨胀螺栓的直径，再选相应的冲击钻头直径，冲击钻头的直
径可选用与膨胀螺栓相同直径或略大一号的直径。
2、如配管为暗配管，采用配电箱背后开孔进线，如为明配管，则采用下开孔进线方式。
3、箱体与钢管之间采用塑料铜线和跨接地线。
如钢管为焊接钢管，则在钢管上焊接接地螺栓
作为钢管的跨接接地，导线两端压线鼻子，采用螺栓压接。
如为镀锌钢管，则采专用抱卡连接。
在配电箱内，该接地线压接在PE母线端子上。
不得从箱体接地保护端子上串接。
4、酉己电箱应有明显可靠的接地，带有器具的铁制盘面和装有器具的门，均应有明显可靠的
裸铜编织线作接地保护线。
配电箱内的PE线不得串接。
5、与配电箱连接的明配智采用管卡固定，并且在距地200mm处应有一处固定点，在距入箱处200mm处也应有一处固定点，管卡应与管径匹配。
6、配电箱上电具、仪表应牢固、平正、整洁，间距均匀，钢端子无松动，启闭灵活，零部件
齐全。
7、配电箱安装应牢固、平正，其垂直度允许偏差为3mm。
8、电气竖井内金属线槽与配电箱的安装见图示三。
9、电气竖井内封闭式母线与配电箱的安装见图示四。
图示三
编号名称型号及规格单位
数量
I 1I
1 配电箱见工程设计台 1 1
2 胀管螺栓
3 配线钢管见工程设计米
4 根母与钢管配套
5 护口与钢管配套
6 接地线见工程设计
7 金属线槽见工程设计
8 支架扁钢40×４
9 防火堵料
10 防火隔板钢板σ=4 块 1
11 管卡与钢管配套
12 电缆见工程设计根 3 3
13 保护管见工程设计根 3 注：采用方案II时，保护管间的距离应≥20mm。
编号名称型号及规格单位数量
1 支件产品附件个 4
2 封闭式母线见工程设计
3 固定支架L50×50×５个 1
4 分线盒见工程设计台 2
5 配线钢管见工程设计
6 配电箱见工程设计台 2
7 弹簧个 4
8 防火堵料
9 防火隔板钢板=σ4
10 接地线见工程设计
11 胀管螺栓
12 管卡与钢管配套。
