第五章组合体的视图及尺寸标注5.1三视图的形成及其特性一、三视图的形成第一角画法：将物体置于第一分角内，并使其处于观察者与投影面之间而得到正投影的方法。
GB4458.1-84《机械制图—图样画法》规定，绘制机械图样时，机件的图形采用第一角画法。
视图：根据有关标准和规定，用正投影法所绘制出的物体的图形。
机件的视图是按GB4458.1-84的规定绘制的。
主视图：由前向后投射所得的视图，亦即机件的正面投影。
通常反映机件的主要形状特征，反映机件的长和高。
俯视图：由上向下投射所得的视图，亦即机件的水平投影。
反映机件的长和宽。
左视图：由左向右投射所得的视图，亦即机件的侧面投影。
反映机件的宽和高。
二、三视图的特性主视图反映机件的长和高；俯视图反映机件的长和宽；左视图反映机件的宽和高。
因此，三视图的特性：主、俯视图长对正；主、左视图高平齐；俯、左视图宽相等，且前后对应。
5.2形体分析和线面分析一、形体分析和线面分析的基本概念把物体或机件假象分解为若干基本形体或组成部分，然后一一弄清它们的形状、相对位置及连接方式，以利于顺利地进行绘制和阅读组合体的视图，这种思考和分析的方法称为形体分析法。
结合线、面的投影分析，如分析物体的表面形状、物体上面与面的相对位置、物体的表面交线，以便进行绘制和阅读这些局部的形状，这种思考和分析的方法称为线面分析法。
二、组合体的组合方式组合体按其组合方式，可分为叠加和切割（包括穿孔）两类。
叠加包括叠合、相切和相交等。
（一）、叠加1、叠合叠合指两基本体的表面互相重合。
但要注意到：当两个基本体除叠合处外，没有公共的表面时，在视图中两个基本体之间有分界线；当两个基本体除叠合处外，还具有互相连接的表面（平面或曲面）时，在视图中两个基本体之间没有分界线。
2、相切相切是指两个基本体的表面（平面与曲面或曲面与曲面）光滑过渡。
相切处不存在轮廓线，在视图上一般不画分界线。
3、相交相交1、切割2、穿孔当基本体被穿孔后，也会产生不同形状的截交线或相贯线。
第五章机件的图样画法一、本章重点：1．基本视图、向视图、局部视图、斜视图的画法和标注；2．斜视图的概念，全剖、半剖、局部剖视图的画法和标注；3．断面图的概念、种类、画法和标注以及肋的规定画法。
二、本章难点：1．斜视图的概念，斜剖视图的画法与标注；2．阶梯剖、旋转剖、复合剖的画法和标注；3．移出断面和重合断面图的画法和标注；三、本章要求：通过本章的学习，要掌握基本视图的画法，常用剖视图的画法和标注，断面图的画法和标注，一些简化画法和规定画法。
对机件的表达，做到：选择视图选择恰当，表达合理完整。

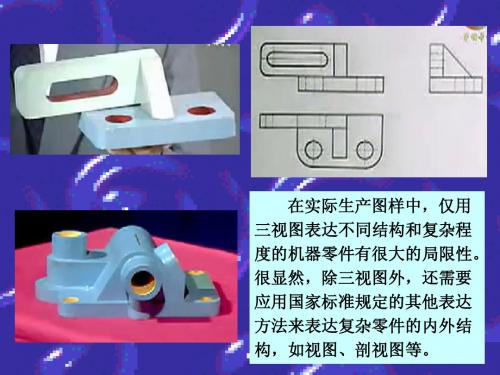

四、本章内容：§5—1 各种视图一、基本视图当机件的外形复杂时，为了清晰地表示出它们的上、下、左、右、前、后的不同形状，根据实际需要，除了已学的三个视图外，还可再加三个视图。
就得到六个视图，这六个视图称为基本视图。
如下图。
当六个基本视图按展开配置，一律不标注视图名称。
如不按展开配置，则需标注，如下图。
出完整的基本视图时，可单独将这一部分的结构向基本投影面投影，所得的视图是一不完整局部视图尽可能的配置在箭头指明投影方向的这一边，并注上同样的字母。
当局部视图按投影关系配置，中间又没有其它视图时可省略标注。
在实际绘图时，用局部视图表达机件可使图形重点突出，清晰明确。
三、斜视图当机件上某一部分的结构形状是倾斜的，且不平行于任何基本投影面时，无法在基本投影面上表达该部分的实形和标注真实尺寸。
这时，可用与该倾斜结构部分平行且垂直于一个基本投影面辅助投影面进行投影，，然后将此投影面按投影方向旋转到与其垂直的基本投影面。
机件向不平行基本投影面的平面投影的视图，称为斜视图。
四、旋转视图当机件上某一部分的结构形状是倾斜的，且不平行于任何基本投影面，而该部分又具有回转轴时，咳假想将机件的倾斜部分先旋转到与某一选顶的基本投影面平行后，再进行投影，所得的视图称为旋转视图。
§ 5—2 剖视图一、剖视图的基本概念1．什么是剖视图假想用一个剖切面把机件分开，移去观察者和剖切面之间的部分，将余下的部分向投影面投影，所得到的图形称为剖视图，简称剖视。
