机械制图机件常用的表达方法1. 引言机械制图是指将设计者的机械构想通过图形和文字等符号表达出来，以便于制造和理解。
在机械制图中，机件的表达方法起着至关重要的作用，能够使设计者的构思准确传达给制造者，并确保最终产品的质量和性能。
本文将介绍机械制图中常用的机件表达方法，包括线条表达、标注、剖视图等内容。
2. 线条表达2.1. 实线实线是机械制图中最常用的线型之一，用于表示实体物体的轮廓边缘、切割面、投影线等。
实线通常使用黑色，粗细和线型可以根据具体需要进行调整。
在绘制机件时，实线可用于表示主要轮廓，突出机件的整体结构。
2.2. 隐线隐线用于表示实体物体内部的不可见部分。
在机械制图中，隐线通常使用虚线表示，以与实线相区分。
隐线的粗细和线型可以根据具体需要进行调整。
绘制隐线时，需要注意隐线的起止点和延伸方向，以确保正确表达机件的内部结构。
2.3. 焊缝线焊缝线用于表示机件的焊接部分。
焊缝线通常使用粗实线表示，并使用特定的符号表示焊缝的类型和位置。
在绘制焊缝线时，需要根据焊接的要求和标准进行标注，以确保焊接的质量和可靠性。
3. 标注3.1. 尺寸标注尺寸标注用于表示机件的几何尺寸。
在机械制图中，尺寸标注通常使用实线箭头和文字表示，箭头指向被标注的边或者线段，并通过文字注明对应的尺寸数值。
尺寸标注需要满足一定的标注规范和符号，以确保尺寸的准确表达和可读性。
3.2. 其他标注除了尺寸标注外，机械制图中还常常需要进行其他标注，如表面粗糙度标注、材料标注、公差标注等。
这些标注通过特定的符号和文字表示，以补充和完善机件的表达。
4. 剖视图剖视图用于表示机件内部结构和特定部位的详细细节。
在机械制图中，剖视图可以通过将机件切割并展开，或者通过使用剖面符号和剖面线来表示。
剖视图通常使用虚线表示切割面和被剖面的部分。
剖视图的绘制需要遵循一定的规范和方法，以确保剖视图的准确和清晰。
5. 总结本文介绍了机械制图中常用的机件表达方法，包括线条表达、标注、剖视图等内容。
机械制图-零件常用的表达方法
在机械制图中，准确地表达零件的形状和尺寸非常重要。
为了实现
这个目标，机械工程师们使用了一系列常用的表达方法。
本文将介绍
一些常见的表达方法，以帮助读者更好地理解机械制图中零件的表达
方式。

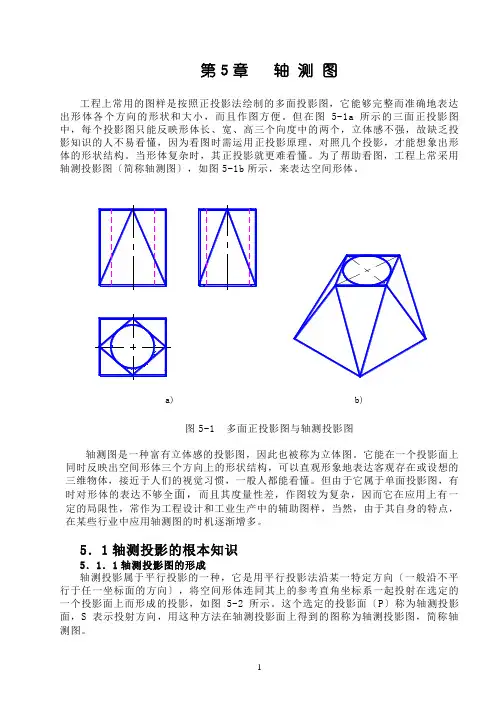

1. 正交投影
正交投影是机械制图中最基本的表达方法之一。
它使用垂直于投影
面的投影线将物体的各个面投影到平面上。
常见的正交投影有三个视图：主视图、左视图和顶视图。
主视图显示物体的正面，左视图显示
物体的左侧，顶视图显示物体的上方。
在正交投影中，我们使用不同的线条类型和标记来表示不同的特征。
例如，实线用来表示物体的轮廓线，虚线用来表示物体的隐藏轮廓线，
圆点线用来表示物体的投影线。
此外，我们还可以使用箭头标记来表示额外的尺寸信息。
2. 剖视图
剖视图是一种将物体切割开来显示内部结构的表达方法。
它可以帮助人们更好地理解复杂零件的内部构造。
剖视图通常通过在相应的截面上用切割线来实现。
切割线由符号。
机械的表达方法
机械的表达方法通常包括以下几种：
1.机构简图：它用于表示机构的结构、运动原理和传递运动关系，而非精确地描述机构的详细尺寸。
机构简图用图形符号来代表机构中的各个构件，通常用规定的图形符号来表示。
2.零件图：它用于表示单个零件的详细尺寸、形状和材料。
零件图上应标注出所有必要的尺寸，如长度、宽度、高度、直径等，以及任何必要的工艺要求，如倒角、表面处理等。
3.装配图：它用于表示机械的整体结构和各零件之间的装配关系。
装配图上应标注出各零件的尺寸、形状和相对位置，以及装配要求，如装配间隙、装配顺序等。
4.工程图：它是一种用于描述机械系统或设备的详细设计、制造和安装过程的图样。
工程图通常包括各种视图、剖面图、尺寸标注等，用于表示物体的三维形状和尺寸。
这些表达方法都有各自的特点和适用范围，应根据具体的机械设计需求来选择。

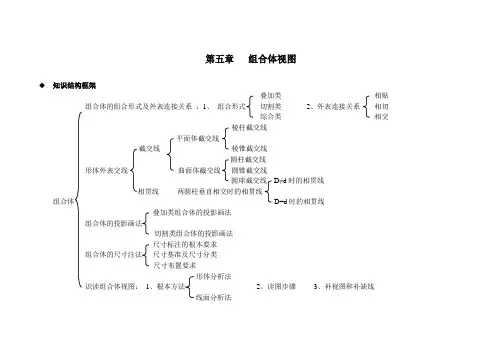

第五章组合体视图◆知识结构框架叠加类相贴组合体的组合形式及外表连接关系：1、组合形式切割类2、外表连接关系相切综合类相交棱柱截交线平面体截交线截交线棱锥截交线圆柱截交线形体外表交线曲面体截交线圆锥截交线圆球截交线D≠d时的相贯线相贯线两圆柱垂直相交时的相贯线组合体D=d时的相贯线叠加类组合体的投影画法组合体的投影画法切割类组合体的投影画法尺寸标注的根本要求组合体的尺寸注法尺寸基准及尺寸分类尺寸布置要求形体分析法识读组合体视图：1、根本方法2、读图步骤3、补视图和补缺线线面分析法◆知识要点1、组合体的概念：由两个或两个以上的根本几何体构成的物体称为组合体。
2、组合体的组合形式：叠加型、切割型、综合型；外表连接形式：相贴、相切、相交。
3、截交线：由平面截切几何体所形成的外表交线。
求截交线的实质就是求截平面与立体外表一系列公有点的集合。
4、相贯线：两个几何体互相贯穿所形成的外表交线。
求相贯线的实质就是求两立体外表一系列公有点的集合。
求截交线和相贯线的作图步骤如下：⑴分析形体的外表性质，根据根本形体的投影，求出外表交线的特殊点，以确定外表交线的范围。
⑵选择适当的辅助平面，在特殊点之间的适当位置求出一定数目的一般点。
⑶根据外表交线在根本形体上的位置判断可见性。
⑷根据可见性的判断结果，依次光滑连接各点的同面投影，即得外表交线的投影。
5、组合体视图的画法：首选主视图。
用形体分析法画组合体视图就是将比较复杂的组合体分解为假设干个简单的根本几何体，按其相互位置画出每个根本几何体的视图，将这些视图组合起来，即可得到整个组合体的视图。
6、形体分析法标注组合体尺寸就是将组合体分解为假设干个根本几何体后，逐个标出其定形尺寸及定位尺寸，然后标出组合体的总体尺寸。
通常容易遗漏的是定位尺寸，因此在标注和检查尺寸时应特别注意〔要求：正确、完整、清晰〕。
7、形体分析法看组合体视图就是通过形体分析法将组合体分解为假设干个根本几何体，分别想象出它们的形状，从而想象出整体形状。
