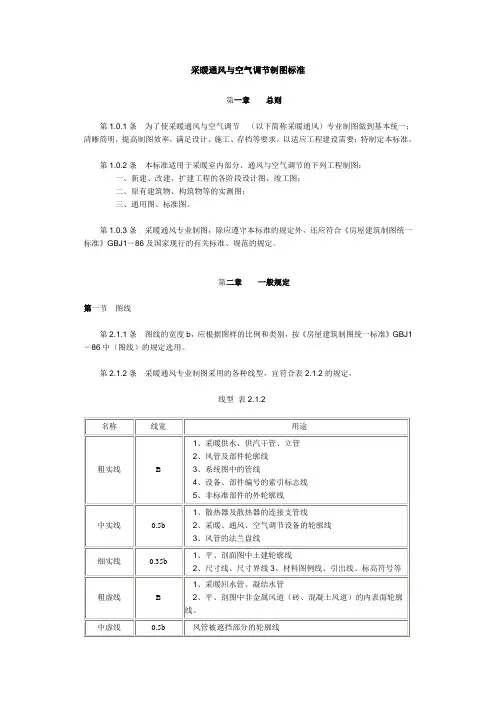

采暖通风与空气调节制图标准GBJ114-88第一章总则第1.0.1条为了使采暖通风与空气调节(以下简称采暖通风)专业制图做到基本统一;清晰简明,提高制图效率,满足设计、施工、存档等要求,以适应工程建设需要;特制定本标准。
第1.0.2条本标准适用于采暖室内部分、通风与空气调节的下列工程制图:一、新建、改建、扩建工程的各阶段设计图、竣工图;二、原有建筑物、构筑物等的实测图;三、通用图、标准图。
第1.0.3条采暖通风专业制图,除应遵守本标准的规定外,还应符合《房屋建筑制图统一标准》GBJ1-86及国家现行的有关标准、规范的规定。
第二章一般规定第一节图线第2.1.1条图线的宽度b,应根据图样的比例和类别,按《房屋建筑制图统一标准》GBJ1-86中(图线)的规定选用。
第2.1.2条采暖通风专业制图采用的各种线型,宜符合表2.1.2的规定。
线型表2.1.2第二节比例第2.2.1条采暖通风专业制图选用的比例,宜符合表2.2.1的规定。
比例表2.1.1第三章图例第一节管道及附件第二节阀门第三节采暖设备第四节风管第五节通风管件第六节风口第七节通风空调阀门第八节通风空调设备第九节控制和调节执行机构第十节传感元件第十一节仪表第四章制图基本规定第4.0.1条图目录、设计施工说明、设备及主要材料表等,如单独成图时,其编号应排在其它图纸之前,编排顺序为图纸目录、设计施工说明、设备及主要材料表等。
第4.0.2条图样需用的文字说明,宜以附注的形式放在该张图纸的右侧,并用阿拉伯数字进行编号。
第4.0.3条一张图纸内绘制几种图样时,图样应按平面图在下,剖面图在上,系统图或安装详图在右进行布置。
如无剖面图时,可将系统图绘在平面图的上方。
第4.0.4条图样的命名应能表达出同样的内容。
第4.0.5条采暖通风平、剖面图,应以直接正投影法绘制。
第4.0.6条采暖通风系统图应以轴测投影法绘制,并宜用正等轴测或正面斜轴测投影法。
当采用正面斜轴测投影法时,Y轴与水平线的夹角应选用45°或30°。
采暖通风与空气调节制图标准第一章总则第1.0.1条为了使采暖通风与空气调节(以下简称采暖通风)专业制图做到基本统一;清晰简明,提高制图效率,满足设计、施工、存档等要求,以适应工程建设需要;特制定本标准。
第1.0.2条本标准适用于采暖室内部分、通风与空气调节的下列工程制图:一、新建、改建、扩建工程的各阶段设计图、竣工图;二、原有建筑物、构筑物等的实测图;三、通用图、标准图。
第1.0.3条采暖通风专业制图,除应遵守本标准的规定外,还应符合《房屋建筑制图统一标准》GBJ1-86及国家现行的有关标准、规范的规定。
第二章一般规定第一节图线第2.1.1条图线的宽度b,应根据图样的比例和类别,按《房屋建筑制图统一标准》GBJ1-86中(图线)的规定选用。
第2.1.2条采暖通风专业制图采用的各种线型,宜符合表2.1.2的规定。
线型表2.1.2第二节比例第2.2.1条采暖通风专业制图选用的比例,宜符合表2.2.1的规定。
比例表2.1.1第三章图例第一节管道及附件第二节阀门第三节采暖设备第四节风管第五节通风管件第六节风口第七节通风空调阀门第八节通风空调设备第九节控制和调节执行机构第十节传感元件第十一节仪表第四章制图基本规定第4.0.1条图目录、设计施工说明、设备及主要材料表等,如单独成图时,其编号应排在其它图纸之前,编排顺序为图纸目录、设计施工说明、设备及主要材料表等。
第4.0.2条图样需用的文字说明,宜以附注的形式放在该张图纸的右侧,并用阿拉伯数字进行编号。
第4.0.3条一张图纸内绘制几种图样时,图样应按平面图在下,剖面图在上,系统图或安装详图在右进行布置。
如无剖面图时,可将系统图绘在平面图的上方。
第4.0.4条图样的命名应能表达出同样的内容。
第4.0.5条采暖通风平、剖面图,应以直接正投影法绘制。
第4.0.6条采暖通风系统图应以轴测投影法绘制,并宜用正等轴测或正面斜轴测投影法。
当采用正面斜轴测投影法时,Y轴与水平线的夹角应选用45°或30°。
采暖通风与空气调节制图标准GBJ114-88第一章总则第1.0.1条为了使采暖通风与空气调节(以下简称采暖通风)专业制图做到基本统一;清晰简明,提高制图效率,满足设计、施工、存档等要求,以适应工程建设需要;特制定本标准。
第1.0.2条本标准适用于采暖室内部分、通风与空气调节的下列工程制图:一、新建、改建、扩建工程的各阶段设计图、竣工图;二、原有建筑物、构筑物等的实测图;三、通用图、标准图。
第1.0.3条采暖通风专业制图,除应遵守本标准的规定外,还应符合《房屋建筑制图统一标准》GBJ1-86及国家现行的有关标准、规范的规定。
第二章一般规定第一节图线第2.1.1条图线的宽度b,应根据图样的比例和类别,按《房屋建筑制图统一标准》GBJ1-86中(图线)的规定选用。
第2.1.2条采暖通风专业制图采用的各种线型,宜符合表2.1.2的规定。
线型表2.1.2第二节比例第2.2.1条采暖通风专业制图选用的比例,宜符合表2.2.1的规定。
比例表2.1.1第三章图例第一节管道及附件第二节阀门第三节采暖设备第四节风管第五节通风管件第六节风口第七节通风空调阀门第八节通风空调设备第九节控制和调节执行机构第十节传感元件第十一节仪表第四章制图基本规定第4.0.1条图目录、设计施工说明、设备及主要材料表等,如单独成图时,其编号应排在其它图纸之前,编排顺序为图纸目录、设计施工说明、设备及主要材料表等。
第4.0.2条图样需用的文字说明,宜以附注的形式放在该张图纸的右侧,并用阿拉伯数字进行编号。
第4.0.3条一张图纸内绘制几种图样时,图样应按平面图在下,剖面图在上,系统图或安装详图在右进行布置。
如无剖面图时,可将系统图绘在平面图的上方。
第4.0.4条图样的命名应能表达出同样的内容。
第4.0.5条采暖通风平、剖面图,应以直接正投影法绘制。
第4.0.6条采暖通风系统图应以轴测投影法绘制,并宜用正等轴测或正面斜轴测投影法。
当采用正面斜轴测投影法时,Y轴与水平线的夹角应选用45°或30°。
采暖通风与空气调节制图标准第一章总则第1.0.1条为了使采暖通风与空气调节(以下简称采暖通风)专业制图做到基本统一;清晰简明,提高制图效率,满足设计、施工、存档等要求,以适应工程建设需要;特制定本标准。
第1.0.2条本标准适用于采暖室内部分、通风与空气调节的下列工程制图:一、新建、改建、扩建工程的各阶段设计图、竣工图;二、原有建筑物、构筑物等的实测图;三、通用图、标准图。
第1.0.3条采暖通风专业制图,除应遵守本标准的规定外,还应符合《房屋建筑制图统一标准》GBJ1-86及国家现行的有关标准、规范的规定。
第二章一般规定第一节图线第2.1.1条图线的宽度b,应根据图样的比例和类别,按《房屋建筑制图统一标准》GBJ1-86中(图线)的规定选用。
第2.1.2条采暖通风专业制图采用的各种线型,宜符合表2.1.2的规定。
线型表2.1.2第二节比例第2.2.1条采暖通风专业制图选用的比例,宜符合表2.2.1的规定。
比例表2.1.1第三章图例第一节管道及附件第二节阀门第三节采暖设备第四节风管第五节通风管件第六节风口第七节通风空调阀门第八节通风空调设备第九节控制和调节执行机构第十节传感元件第十一节仪表第四章制图基本规定第4.0.1条图目录、设计施工说明、设备及主要材料表等,如单独成图时,其编号应排在其它图纸之前,编排顺序为图纸目录、设计施工说明、设备及主要材料表等。
第4.0.2条图样需用的文字说明,宜以附注的形式放在该张图纸的右侧,并用阿拉伯数字进行编号。
第4.0.3条一张图纸内绘制几种图样时,图样应按平面图在下,剖面图在上,系统图或安装详图在右进行布置。
如无剖面图时,可将系统图绘在平面图的上方。
第4.0.4条图样的命名应能表达出同样的内容。
第4.0.5条采暖通风平、剖面图,应以直接正投影法绘制。
第4.0.6条采暖通风系统图应以轴测投影法绘制,并宜用正等轴测或正面斜轴测投影法。
当采用正面斜轴测投影法时,Y轴与水平线的夹角应选用45°或30°。
绪论单元测试1【判断题】(2分)工程图样是工程界必不可少的技术文件。
A.对B.错2【多选题】(2分)同学们在工程制图课程的学过程中注意以下()问题A.理论联系实际,掌握正确的方法和技能B.和工程实践相结合C.加强标准化意识和对国家标准的学习D.空间想象和空间思维与投影分析和作图过程紧密结合3【判断题】(2分)工程制图学习过程中,应注意能力的培养。
A.对B.错4【多选题】(2分)工程制图A(1)课程的主要内容为()。
A.表示机件图样的画法B.图示法C.制图基础5【判断题】(2分)工程图样在机械工程中重要的两张图纸是零件图与装配图。
A.对B.错第一章测试1【判断题】(2分)绘制工程图样时所采用的图纸幅面应符合国家标准GB/T14689—2008规定的图纸幅面,A4图纸幅面为“420×297”。
A.错B.对2【单选题】(2分)图中图形与其实物相应要素的线性尺寸之比,称为比例,那么“1:2”是()比例。
A.缩小B.放大C.原值比例3【判断题】(2分)图框是指图纸上限定绘图区域的线框。
在图纸上必须用粗实线画出图框,其格式分为不留装订边和留有装订边两种,但同一产品的图样只能采用同一种格式。
A.错B.对4【判断题】(2分)3.5号字,表示字高为3.5mm。
A.对B.错5【判断题】(2分)绘制工程图样时,优先采粗实线线宽用d=0.5mm或d=0.7mm。
细线的宽度为d/2。
A.对B.错6【判断题】(2分)绘制工程图样时,一般用H或2H的铅笔画底稿,用HB的铅笔写字,用HB或B的铅笔加深图线。
A.对B.错7【判断题】(2分)锥度指正圆锥体底圆直径与锥高之比。
在图样上标注锥度时,以1∶n的形式,并在前面加上锥度符号。
A.对B.错8【多选题】(2分)关于圆弧连接作图,下列叙述正确的是()。
A.圆弧连接的基本形式通常有三种B.圆弧连接作图之一:步骤求连接圆弧的圆心C.圆弧连接作图之二:步骤求连接圆弧的圆心找出连接点即切点的位置D.圆弧连接作图之三:步骤求连接圆弧的圆心在两连接点之间作出连接圆弧。
第五章图样画法
引言
§5.1 视图
§5.2 剖视图
§5.3 断面图
§5.4 其他表达方法
a)俯、左视图多余
b) 虚线过多、层次不清
c) 投影失真
工程形体表达不合理情况示例
§5.2 剖视图
问题的提出:当机件的内部形状较复杂时,视图上将出现许多虚线,不便于画图、看图和标注尺寸。
根据“画图简单看图容易”
的原则,寻找解决办法?依照GB采用剖视图
全剖视应用举例
解决办法:
A—A
半剖视:
以对称线
为界,一
半画视图,
一半画剖
视。
已表达清楚的
内形虚线不画
B
B
适用范围:
内、外形都需要表达,而形状又基本对称时。
A A
A -A
B -
B
B
B
3. 局部剖
用剖切平面局部地剖开物体所得的剖视图。
A
A
A -A
B -B
A-A
B B用剖切平面局部地剖开
物体所得的剖视图。
可用双折线代替波浪线。
B-B
A A
适用范围:
局部剖是一种较灵活的表示方法,适用范围较广。
①表示小局部内部结构。
----只有局部内形需要剖切表示时。
----实心杆上有孔、槽时,应采用局部剖视。
③弥补全剖视图的不足。
----当机件的内外形都较复杂,而图形又不对称时。
②
波浪线不能穿空而过,也不能超出视图的轮廓线。
×
×
×
×
×
A A
⑵不平行于任何基本投影面,垂直于某一基本投影面。
☆标注方法:
☆适用范围:
当机件具有倾斜部分,同时这部分内形和外形都需表达时。
A-A
☆此剖视可按斜视图的配置方式配
置。
A-A
A-A
B
B
B-B
剖切平面通过筋、肋板、辐板等结构的纵向对称面时,不画剖面线,用粗实线与邻接部分分开。
遥杆零件表达举例
A
A
A-A
⒊几个平行的剖切平面
☆标注方法:☆注意问题:
①两剖切平面的转折处不应与图上的轮廓线重合,在剖视图上不应在转折处画线。
②在剖视图内不能出现不完整的要素。
只有当两个要素有公共对称中心线或轴线时,可以此为界各画一半。
☆适用范围:
当机件上的孔槽及空腔等内部结构不在同一平面内时。
A
A A
A
A -A
A
A
A
A
A -A
挂轮架零件表达举例
§5.3 断面图
一、断面图的概念(断面图的形成及与剖视图的区别)
假想用剖切面将物体的某处切断,只画出该剖切面与物体接触部分(剖面区域)的图形。
剖视图轴测图断面图
⑵标注
标注内容:剖切符号、断面图的名称。
①配置在剖切线的延长线上的不对称的移出断面图,可省略名称(字母)。
②配置在剖切线的延长线上的对称的移出断面图,可不标注。
③其余情况需全部标注。
A -A A
A
本章小结
本章所介绍的各种视图、剖视图、断面图的画法及标注方法,均系国标规定,必须很好掌握,才能画出合格的工作图纸。
简化画法只介绍了常用的几种,这部分内容较多,需要时可查阅有关标准(GB/T 16675.1——1996)。
