小超人SM微电脑温度控制器说明书

温控仪操作说明温控仪操作说明1：简介1.1 概述温控仪是一种用于控制室内温度的设备。

它可以通过监测室内温度并与设定温度进行比较，从而控制加热或制冷设备的运行，以维持室内温度在设定范围内。

1.2 适用范围本操作说明适用于所有型号和型号的温控仪。

请根据具体型号进行操作。

2：基本操作2.1 开机与关机a：开机：按下电源开关，等待温控仪启动。

b：关机：按下电源开关，等待温控仪完全关闭。

2.2 温度设定a：使用液晶显示屏上的上下箭头按钮，调整设定温度。

b：确认设定温度后，按下确认按钮以保存设置。

2.3 工作模式选择a：使用液晶显示屏上的模式选择按钮，切换工作模式。

b：根据需求选择自动、手动或定时工作模式。

3：高级功能3.1 定时功能a：使用液晶显示屏上的定时设置按钮，进入定时设置模式。

b：设置温控仪的开关时间，并按下确认按钮以保存设置。

3.2 温度校准a：使用液晶显示屏上的设置菜单按钮，进入设置菜单。

b：找到温度校准选项，并按照菜单提示进行操作。

3.3 报警设置a：使用液晶显示屏上的设置菜单按钮，进入设置菜单。

b：找到报警设置选项，并按照菜单提示进行操作。

4：维护与安全4.1 清洁温控仪使用一段时间后，可能会积累灰尘或污垢。

请使用柔软的布进行清洁，避免使用含有酸碱物质的清洁剂。

4.2 维修与保养除非有专业技术人员指导，否则不要自行拆卸或修理温控仪。

如遇故障，请联系售后服务部门进行维修。

5：附件本文档无附件。

6：法律名词及注释- 温控仪：温度控制器的简称，是指根据预先设定的温度范围，监测并控制室内温度的设备。

- 液晶显示屏：一种采用液晶技术制成的显示屏，通常具有高清晰度和低功耗的特点。

在温控器关闭的状态下操作
同时按住M键和调节风速键
当屏幕出现闪烁的数字时就可以调节了。

第一项的1代表序号1，后面是温度补偿的调节，当实际温度与屏幕显示的室温不一致时可以通过上下键来调节补偿显示的温度，使屏幕显示
的实际温度与环境的温度一致。

按M键可以进入第二项，第二项代表的意思是冷风的下限，就是当空调吹冷风时，温度调节最低可以调到10度，再往下调就没反应了，（备注：调节时候应快速调节，如无动作三秒后屏幕自动关闭，只能回到第一步重新操作。

）
按M键进入第三项，第三项为暖风的上限，意思正好和第二项相反，当空调吹暖风的时候，温度最高可以调到30度，再往上按就没有变化了。

如温控器的冷风下限和暖风上限不是这两个温度，请按照此步骤调至此温度。

上下限必须为此两项值
按M键进入下一项，此项为温控器地址码的调节，（既：右下角显示的10 33.）此项为调节地址前项码，当客房只有一个温控器时，地址必须为10 33.当客房有两个温控器时第一个温控器的地址码为10 33，第二温控器的地址为10 34. 数量再增加以此类推。

按M键进入下一项，此项为地址码的尾项调节。

（既右下角显示的10 33. 33这一数字的调节。

）
当屏幕出现下图的字样，且能开机时，
表示温控器面板已经锁住，可以同时按住温度调节的上下键3秒，便可以解锁。

另附：当调节的温度大于室温时，必须将吹风调至暖风。

当调节的温度小于室温时，必须将吹风调至冷风。

时代小超人温控器SM202-3CH 说明书
1、温度设定方法：上键和下键按2下，在画面闪动的时候，按A键，就可设定希望的温度。

2、偏差温度设定（设定温度与启动温度，温差设定）上键与下键同时按3秒会显示“dF”字母，按A键可以调节温差。

3、温度矫正方法先按B键，再按电源，3秒后会显示“Cor继续”的字样，然后再按3秒会校正为℃（出厂设定为℃，设定范围为正负10℃）
4、特殊功能调节先按下键，按往不动，再按电源，会显示“ty2“继续按3秒，可设定所有的功能，每按一次电源，会显示各种菜单。

“ty2”为温感线感应温度。

5、时段供电温度调节方式按上键,会显示“stp“继续按3秒，会显示1至5时段显示，出厂1档，设定范围0至5挡。

小超人SM微电脑温度控制器说明书小超人ＳＭ102-3微电脑温度控制器说明书主要功能：温度显示，温度控制－48℃～＋48℃，自动定时化霜，手动化霜，关闭化霜，化霜后滴水延时，压缩机开机延时保护，风机延时，温度修正，温度探头异常告警显示。

操作规程：必须按“选择”键不放5秒钟，才能设定（修改）“F1”~“F9”之间参数。

温差：设定温度下限与温度上限之间的差值；如：下限温度-15℃+温差温度+5℃“F2”-15℃=-10℃[下限温度（压缩机停止温度）-15℃，上限温度-10℃（压缩机启动温度）]。

“F1”~“F9”之间参数设置完毕后，须按“选择”键回到显示测温状态或自动复位（12秒钟）保存。

中止延时：刚通电时必须按“加”键5秒钟不放，快速进入制冷状态。

化霜说明：①手动化霜：必须按“手化”键才能启动化霜功能，按原设定化霜时间和化霜温度来结束化霜，之后控制器按原定设定的化霜间隔、时间、温度，自动循环工作。

②关闭化霜：化霜间隔“F3”设定为00，表示关闭自动化霜功能，如果需要化霜，必须按“手化”键5秒钟不放才能化霜；按原定设定的化霜间隔、时间、温度来结束化霜。

③停止化霜：必须按“减”键5秒钟不放，能快速停止化霜。

延时说明：刚上电延时2~3分钟启动压缩机。

化霜后压缩机保护3~10分钟可调故障显示：显示“FFF”先查看温度传感器线是否接好或损坏，再换温度传感器。

显示“HHH”先查看化霜传感器线是否接好或损坏，再换化霜传感器。

菜单名称设定操作及技术指标出厂设定F1 温度下限设定必须按“选择”5秒钟不放，前2位显示“F1”-15℃温度设定范围±50℃，温度控制范围±50℃（任意设定）F2 温差设定按“选择”，前2位显示“F2”（1~20℃任意设定）+5℃F3 除霜间隔按“选择”，前2位显示“F3”（0~70小时任意设定）6小时F4 除霜时间按“选择”，前2位显示“F4”（10~60分钟任意设定） 30分钟F5 停除霜温度按“选择”，前2位显示“F5”（5~25℃任意设定）15℃F6 上电延时按“选择”，前2位显示“F6”（10~180秒任意设定） 30秒F7 压缩机与风机延时按“选择”，前2位显示“F7”（1~10分钟任意设定） 1分钟F8 化霜后滴水延时按“选择”，前2位显示“F8”（3~10分钟任意设定） 5分钟F9 制冷温度修正按“选择”，前2位显示“F9”（-5~+25℃任意设定） 00输出触点容量：2A／240VAC（纯阻性负载）安装形式：嵌入式开孔尺寸：（长×高）113mm×45mm。

小超人sm3003at-3温控器说明书一、产品概述温湿度控制器，主要应用于需要对被测环境进行自动温湿度调节的场合，用户可通过按键分别调整温湿度的上、下限值来控制加热或排风实现自动控制，显示方式为数码管显示。

二、基本功能：2.1 温度测量范围：-25℃～+80℃ ±1℃；2.2 湿度测量范围：相对湿度RH: 0%～99% 精度±3%RH；2.3 控制方式：温度采用上、下限和回差控制，湿度采用上、下限控制，所有参数均可设置；2.4 输出控制类型：两组继电器触点，分别为加热和排风，每路最大负载AC250V /3A，均为有源输出。

三、技术指标：3.1 电源：AC 220V±20%3.2 工作环境：温度:-25℃～+55℃，相对湿度：<95%RH3.3 控制设定范围：温度：0℃～80℃，相对湿度：50%RH～99%RH3.4 本机功耗：<3W3.5自检功能：若数码管显示“–––”，则为检测到传感器故障；若加热或排风运行过程中相应指示灯熄灭，则检测到加热或排风故障。

四、工作原理：4.1 温度控制：当被测环境温度低于设定温度下限时，本仪器启动电加热设备开始加温，此时加热指示灯亮，温度升至比下限温度设定值高回差值时，即：W 测≥W下限+回差，停止加温。

当被测环境温度高于设定温度上限时，本仪器启动降温设备（如风机或空调）开始降温，此时排风指示灯亮，温度降至比上限温度设定值低回差值时，即：W测≤W上限－回差，停止降温。

4.2 湿度控制：当被测环境湿度超过设定湿度上限时。

如果当前温度较高，即：W测≥W下限＋(W上限－W下限)×3÷4，采用降温（或排风，视具体地区采用不同设备）抽湿，此时排风指示灯亮；抽湿过程中，如果温度低于下限温度+2度后，自动转为加热降湿；当降湿过程中温度高于上限温度-2度后，自动转为降温抽湿，直至湿度低于设定下限值为止。

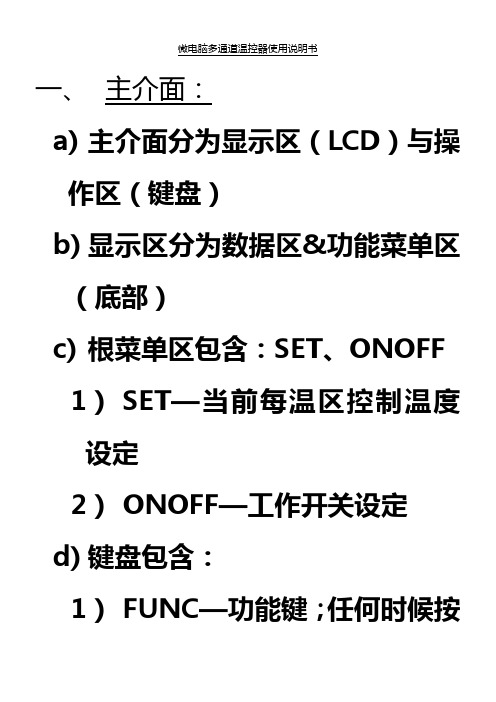

微电脑多通道温控器使用说明书一、主介面：a)主介面分为显示区（LCD）与操作区（键盘）b)显示区分为数据区&功能菜单区（底部）c)根菜单区包含：SET、ONOFF1）SET—当前每温区控制温度设定2）ONOFF—工作开关设定d)键盘包含：1）FUNC—功能键；任何时候按下该菜单返回根菜单（在非根菜单时会自动刷新显示）2）PAGE—页翻动显示；当前一键输入左翻时缺省为左翻页、前一键输入右翻时缺省为右翻页、前一键输入上翻时缺省为上翻页、前一键输入下翻时缺省为下翻页3）CANCEL—退出当前操作，返回操作前状态4）<-Left—左导航键5）^Up—上导航键6）Vdown—下导航键7）->Right—右导航键8）ENTER—确认输入并返回操作前状态e)数据区内容：R.T. →120 10Min NG120→180 180Min NG180→180 120Min NG180→R.T. 3600Min NG120/116 HH:00MM:30SS:45其中R.T.-----室温系统缺省设定为4段步骤：1）从室温加热至第一温控点；以最快方式2）从第一温控点以设定速率加热至第二温控点3）从第二温控点以设定速率加热至第三温控点注：若两个温控点设置相同则为保温4）从第三温控点自由冷却；（系统关闭加热）左下角为：当前控温点温度/当前显示温度右下角为：循环开始后累计时间二、设置温度菜单："S1:" "120" "T1:" "0000" "ALARM"设定温区温度子菜单包含：1）"S1:"—S表示步骤，1表示第一步；可通过上下导航键改变值2）"120"表示控温点设定温度；可通过上下导航键改变值3）T1—T表示时间；1表示第一步；即第一控温点控温时段；可通过上下导航键改变值4）"0000"表示控温点持续时间；单位为分钟；可通过上下导航键改变值5）ALARM表示报警温度设定（选定ENTER后进入报警温度设定子菜单）设定控温点温度方法：a)选定要设置的控温点；b)按ENTER后进入该控温点设定；c)通过上下左右导航设定控温点数值；d)按ENTER后保存设定值/CANCEL退出设定设定报警温度方法："AL:" "000" "NL:" "000" a)选定ALARM后ENTER后进入报警温度设定子菜单b)选择AL：报警偏差温度；NL：允许偏差温度c)通过上下左右导航设定该温区数值d)按ENTER后保存设定值/CANCEL退出设定三、温区开关"STON" "STOFF"温区子菜单包含：STON—循环开始STOFF—循环结束温度日志载入方法：a)打开PC进入windowsb)录入缺省口令666666进入A)按读温度日志载入温度记录B)按下“CTRL”键配合鼠标左右键可画时间Y轴&温度X轴辅助分析线；按下“Shift”键配合鼠标左键拖拉可画斜率辅助分析线C)保存记录；点击文件—>保存/另存为D)载入曲线；点击文件—>载为文件E)打印；点击文件—>打印…(进入预览画面)打印预览：。

微电脑多通道温控器使用说明书一、主介面:a)主介面分为显示区(LＣD）与操作区（键盘)b)显示区分为数据区&功能菜单区(底部)c)根菜单区包含：SET、ONOFF1）SET—当前每温区控制温度设定2）OＮOFＦ—工作开关设定d)键盘包含:1）FＵNC—功能键；任何时候按下该菜单返回根菜单(在非根菜单时会自动刷新显示）2）ＰAＧE—页翻动显示；当前一键输入左翻时缺省为左翻页、前一键输入右翻时缺省为右翻页、前一键输入上翻时缺省为上翻页、前一键输入下翻时缺省为下翻页3）ＣAＮCEL—退出当前操作,返回操作前状态4）<-Lｅｆt—左导航键5）^Up—上导航键6）Ｖｄoｗn—下导航键7）-＞Rigｈt—右导航键8）ＥNTEＲ—确认输入并返回操作前状态e)数据区内容：Ｒ.T. →１２0 10MiｎNGﻩﻩﻩ１2０→18０ﻩ180Ｍｉn ＮG120MiｎﻩNG１80→１80ﻩﻩ１80→Ｒ.Ｔ．３600Min ＮG１20/116 ﻩHH：0０MM:30SS:45其中Ｒ.T.－----室温系统缺省设定为4段步骤:1）从室温加热至第一温控点;以最快方式2)从第一温控点以设定速率加热至第二温控点3)从第二温控点以设定速率加热至第三温控点注：若两个温控点设置相同则为保温4)从第三温控点自由冷却;（系统关闭加热）左下角为:当前控温点温度/当前显示温度右下角为：循环开始后累计时间二、设置温度菜单："Ｓ1：" "１２０"＂T1:" "000０" "AＬAＲＭ"设定温区温度子菜单包含:1）"Ｓ1:"—S表示步骤，１表示第一步;可通过上下导航键改变值2）"120"表示控温点设定温度；可通过上下导航键改变值3）T1—T表示时间;1表示第一步；即第一控温点控温时段;可通过上下导航键改变值4）"00００"表示控温点持续时间;单位为分钟;可通过上下导航键改变值5）ＡLAＲM表示报警温度设定（选定ENTER后进入报警温度设定子菜单）设定控温点温度方法：a)选定要设置的控温点;b)按ENTＥＲ后进入该控温点设定；c)通过上下左右导航设定控温点数值;d)按EＮＴEＲ后保存设定值/ＣANＣEL退出设定设定报警温度方法:"AL:＂"000" ＂ＮL：＂＂000＂a)选定ＡLAＲM后EＮTEＲ后进入报警温度设定子菜单b)选择AL：报警偏差温度;ＮL：允许偏差温度c)通过上下左右导航设定该温区数值d)按ENTER后保存设定值／ＣＡＮCEL退出设定三、温区开关"STON" "ＳTＯＦＦ＂温区子菜单包含:STON—循环开始SＴOＦＦ—循环结束温度日志载入方法：a)打开PＣ进入wｉｎdowsb)录入缺省口令６6６666进入A)按读温度日志载入温度记录B)按下“CTRL”键配合鼠标左右键可画时间Y轴＆温度X轴辅助分析线；按下“Ｓhift”键配合鼠标左键拖拉可画斜率辅助分析线C)保存记录；点击文件—>保存／另存为D)载入曲线;点击文件—>载为文件E)打印；点击文件—>打印…(进入预览画面)打印预览:-－。

MTC—5060微电脑温度控制器使用说明产品概述双温度显示，按键直接进入查看、设置参数，多指示灯显示系统运行状态，终端用户脱离说明书能方便操作各种功能，无任何复杂的组合和难于理解参数，具备制冷、化霜等功能，适用于对冷库温度的控制。

主要功能温度测量、显示、控制；温度校正；制冷、化霜控制输出；温度超限、超量程及传感器故障报警等。

技术参数工作电压：220VAC±10% 50HZ/60HZ测控温度范围：-50℃～50℃测温精度：±1℃显示分辨率：0.1℃制冷、化霜输出触点容量：3A/220V传感器类型：NTC(10kΩ/25℃，B值3435k)工作环境温度：0℃～60℃工作环境湿度：20℃～85℃不可结霜9?菜单操作用户菜单设置：在运行状态下，按住“设置/查看”键持续5秒以上至“显示温度”显示窗显示“SET”时，则表明进入用户菜单设置，“开机温度”指示灯亮，以后每按下并立即松开“设置/查看”键一次，则进入下一项参数设置（可循环操作），相应的参数指示灯亮。

进入用户菜单后，按“▲/（音量标志）”或“▼”键可修改“停机温度”显示窗里德设定参数。

系统菜单设置：在运行状态下，同时按住“设置/查看”与“▼”键持续5秒以上至“显示温度”显示窗显示“F1”时，则表明进入系统菜单设置，以后每按下并立即松开“设置/查看”键一次，则进入下一项参数设置（可循环操作）。

进入系统菜单后，按“▲/（音量标志）或“▼”键可修改“停机温度”显示窗里的设定参数。

参数指示灯全灭。

在参数设置状态下按住“设置/查看”键持续3秒以上或30秒内无按键动作，则退出参数设置状态。

用户菜单查看：在运行状态下，按住“设置/查看”键持续3秒至“开机温度”指示灯亮时，每按下并立即松开“设置/查看”键一次，将查看下一项参数（可循环操作），相应的参数指示灯亮。

在参数查看状态下，无修改所设定的参数。

在参数查看状态下按住“设置/查看”键持续3秒以上或10秒内无按键动作，则退出参数查看状态。

时代小超人sm102温控器说明书在安装、操作和运行本温控器前，请仔细阅读本说明书，并妥善保管。

温控器的使用说明书本温控器有危险电压，并监控电力变压器，如果不按照本说明书的规定操作可能会导致财产损失或人员严重受伤甚至死亡。

只有合格的.技术人员才允许操作本温控器，在进行操作之前，要熟悉说明书中所有安全说明、安装、操作和维护规程。

本温控器的正常运行取决于正确的运输、安装、操作和维护。

1、温控器是电子计量产品，其使用寿命为五年，每年需进行周期检验。

2、本温控器只能按照本公司规定的目的和方法使用。

未经授权的修改和使用非本公司所出售或推荐的零配件都有可能导致本系统出现故障，甚至损坏。

3、使用前请您详细阅读该说明书。

设计部门的工作人员请重点参阅性能指标、外形尺寸、机械安装及电气连接；安装人员请重点参阅外形尺寸、机械安装、电气连接及异常现象处理；使用人员请重点参阅基本操作及异常现象处理。

4、每台温控器在使用前应进行功能测试，以保证使用的可靠性及测量、控制的精度。

5、温控器在运输时应采用原包装，以免造成机械损坏。

6、温控器不使用时，请进行防潮处理。

7、温控器使用时应注意电源等级（无特殊说明时，一般为AC220V）。

8、当您准备使用温控器时，请仔细阅读该说明书的电气连接部分，确认连接无误后再给温控器送电！9、为保证温控器输入信号质量，温控器正常运行前务必拧紧传感器插头。

10、在干式变压器进行耐压测试前，必须将传感器插头与温控器分离，以避免温控器被损坏。

11、切勿用打火机等明火对传感器探头进行模拟温升试验，否则会损坏Pt100传感器。

12、避免在含有二氧化硫（SO2）或其他腐蚀性气体的环境中使用本温控器，否则会使继电器的触点失效。

操作说明书1.“舒适模式”和“日/周计划”模式温控器正常工作时处于预定的日计划或周计划模式下，按照预设的时间段工作。

如果某个预设时段的目标温度设为“oF”，则该时段停止加热，且屏幕关闭。

当温控器运行在日/周计划时，按【】键可以临时关闭加热，此时屏幕熄灭，直至下一个目标温度不为“oF”的时段来临，温控器会自动开启。

在屏幕熄灭状态下，按【】键可临时启动“舒适模式”，温控器按照舒适模式预设的目标温度运行，4小时后自动返回日/周计划模式。

自动返回的时间可在后台管理界面中设定，范围1~99小时。

2.解除锁定：温控器默认处于锁定状态（显示“”图标），在对温控器进行除设定时间以外的操作时，将提示输入4位密码。

按【】【】键调节当前位的密码（0~F），按【】切换到下一位，按【】键确定。

密码正确后，温控器解除锁定（“”图标消失），否则将返回并保持锁定状态。

解除锁定后，无按键操作30秒后会自动重新锁定，也可长按【】键手工锁定。

3.切换工作模式：在解锁后，按【】键可在“舒适”“日计划”“周计划”三种模式之间切换，按【】确定。

当温控器被切换到“舒适”模式时，将一直以预设的舒适温度运行，无法停止。

可按【】【】键调节舒适模式的目标温度，按【】确定。

当温控器切换到“日计划”或“周计划”时，可按【】键调节日计划或周计划的时段和温度，详见下节。

4.日计划时段和温度设置在已解锁且处于日计划模式下（即使屏幕熄灭也可设置），按【】键可调节日计划设置。

首先是时间栏显示00:00，设定温度闪烁，可按【】【】键调整从00:00开始的目标温度，目标温度设为oF 表示该时段关闭加热。

调整温度后按【】键，时间栏闪烁，可设定下一时段的起始时间；再按【】键，设定温度闪烁，可设定该时段的目标温度。

如上循环，直至将时段起始时间设为24:00，表示全天时段设定完成。

按【】键保存设定并返回。

5.周计划时段和温度设置在已解锁且处于周计划模式下（即使屏幕熄灭也可设置），按【】键可调节周计划设置。
