XMT -7000D工业调节器/温度控制器产品使用说明书欣灵电气股份有限公司2)、仪表面板各种功能的显示和参数的设置均正常，指示灯有相应的动作而仪表却失去控制作用时，一般是因仪表外部负载短路、断路、错线等导致了仪表内器件的烧坏。

此时请打开仪表，凡触点输出的，请检查连线是否焦痕；凡驱动可控硅的请检查脉冲变压器或光电偶合器是否有开路现象。

如有上述情况，修复铜箔或把仪表寄回生产厂家维修。

压是否太低，并使之符合技术要求规定。

10、仪表的保存仪表应在包装齐全的情况下存放在干燥通风、无腐蚀性气体的场合。

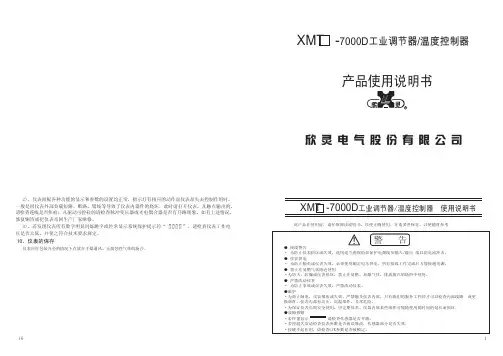

XMT -7000D工业调节器/温度控制器 使用说明书此产品在使用前，请仔细阅读说明书，以便正确使用，并请妥善保存，以便随时参考116欣灵电气股份有限公司X I N L I N G E L E C T R I C A L C O., L T D地址：浙江省乐清柳市智广工业区邮编：325604电话：*************传真：*************E-mail:************** XMT-7000D系列智能数字温度控制仪是在XMT-8000系列基础上，更新开发的高性能智能仪表，它以优异的控制精度，迅捷的扰动响应和强大的抗干扰能力，满足用户的各种控温需求。

可广泛应用于机械、化工、陶瓷、轻工、冶金、石化、热处理等行业的温度、流量、压力、液位等的自动控制系统。

1、产品简介产品主要特点：软件调零调满度，冷端自动补偿室温。

四位双色LED数码管分别指示测量和设定值。

仪表深度小于82mm，机框短小，便于安装。

2、仪表主要技术参数：主要项目 技术参数 说明显示基本误差 ≤±(1.0%F S+1个字)或±(0.5%F S+1个字)冷端补偿误差 ≤±2℃温度系数 ≤0.05/℃仪表分辨率 1℃或0.1℃仪表采样周期 3次/秒输出触点容量 继电器触点220V阻性负载≤3A继电器触点220V感性负载≤1A输出控制电压 S S R驱动电平D C0-12V输出控制电流 0-10m A电流负载阻值800欧姆以下4-20m A电流负载阻值600欧姆以下工作环境 环境温度0-50℃，相对湿度：45%-85%大气压力：80-106K P a信号输入 热电偶：E、K、J、B、S热电阻：C U50、P T100输出和报警方式 多种（见型谱表）9、故障的显示和判断9.1 仪表的故障显示1)、若怀疑仪表的精度，可把传感器插入经充分拌和的冰水混合液中，仪表应显示在0℃左右，把传感器插入在标准在大气压下的沸水中，仪表应显示100℃左右，误差较大时一般是传感器分度号与仪表不配所致。

温控器说明书【篇一：温控器说明书】安全指导在安装、操作和运行本温控器前，请仔细阅读本说明书，并妥善保管。

本温控器有危险电压，并监控电力变压器，如果不按照本说明书的规定操作可能会导致财产损失或人员严重受伤甚至死亡。

只有合格的技术人员才允许操作本温控器，在进行操作之前，要熟悉说明书中所有安全说明、安装、操作和维护规程。

本温控器的正常运行取决于正确的运输、安装、操作和维护。

1、温控器是电子计量产品，其使用寿命为五年，每年需进行周期检验。

2、本温控器只能按照本公司规定的目的和方法使用。

未经授权的修改和使用非本公司所出售或推荐的零配件都有可能导致本系统出现故障，甚至损坏。

3、使用前请您详细阅读该说明书。

设计部门的工作人员请重点参阅性能指标、外形尺寸、机械安装及电气连接；安装人员请重点参阅外形尺寸、机械安装、电气连接及异常现象处理；使用人员请重点参阅基本操作及异常现象处理。

4、每台温控器在使用前应进行功能测试，以保证使用的可靠性及测量、控制的精度。

5、温控器在运输时应采用原包装，以免造成机械损坏。

6、温控器不使用时，请进行防潮处理。

7、温控器使用时应注意电源等级（无特殊说明时，一般为ac220v）。

8、当您准备使用温控器时，请仔细阅读该说明书的电气连接部分，确认连接无误后再给温控器送电！9、为保证温控器输入信号质量，温控器正常运行前务必拧紧传感器插头。

10、在干式变压器进行耐压测试前，必须将传感器插头与温控器分离，以避免温控器被损坏。

11、切勿用打火机等明火对传感器探头进行模拟温升试验，否则会损坏pt100传感器。

12、避免在含有二氧化硫（so2）或其他腐蚀性气体的环境中使用本温控器，否则会使继电器的触点失效。

温控器属于电子精密仪表，请客户妥善保管和放置，如确有问题，本说明书上或温控器面膜上有我公司的服务电话，请客户与本公司联系，公司有专人负责处理，谢谢合作。

同时感谢您使用我公司的温控器产品，不足之处请您提出宝贵意见。

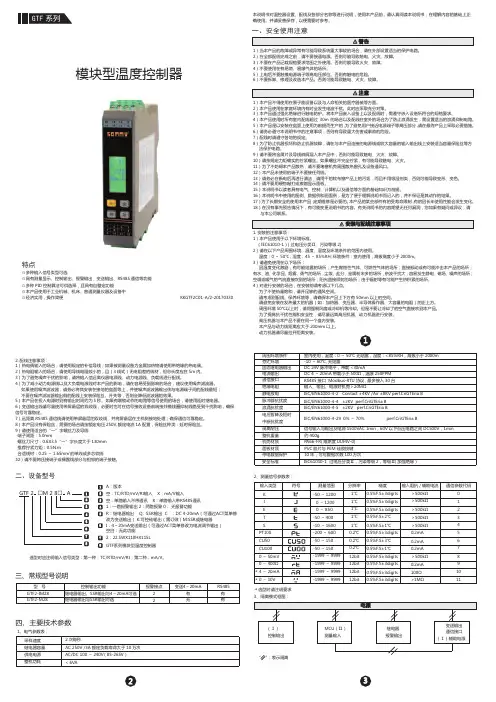

模块型温度控制器本说明书对温控器设置、配线及各部分名称等进行说明，使用本产品前，请认真阅读本说明书，在理解内容的基础上正确使用。

并请妥善保存，以便需要时参考。

⊙多种输入信号类型可选⊙具有测量显示、控制输出、报警输出、变送输出、RS485通信等功能⊙多种PID 控制算法可供选择，且具有自整定功能⊙本产品使用于工业机械、机床、普通测量仪器及设备中⊙经济实用，操作简便特点一、安全使用注意周围环境条件存贮环境1、电气参数表：室内使用，温度：0～50℃ 无结露，湿度：＜85%RH，海拔小于2000m -10～60℃,无结露采样速度2次每秒供电电源整机功耗继电器容量AC 250V /3A 额定负载寿命大于10万次AC/DC 100～240V （85-265V）< 6VA四、主要技术参数三、常规型号说明二、设备型号通信接口 电流输出固态继电器输出绝缘电阻静电放电脉冲群抗扰度浪涌抗扰度电压暂降及短时中断抗扰度隔离耐压DC 24V 脉冲电平，带载<30mADC 4～20mA 带载小于500Ω，温漂250PPM RS485接口 Modbus-RTU 协议,最多接入30台输入、输出、电源对机壳＞20MΩIEC/EN61000-4-2 Contact ±4KV /Air ±8KV perf.CriGTEria B IEC/EN61000-4-4 ±2KV perf.CriGTEria B IEC/EN61000-4-5 ±2KV perf.CriGTEria BIEC/EN61000-4-29 0%～70% perf.CriGTEria B信号输入与输出及电源1500VAC 1min，60V 以下低压电路之间DC500V，1min 整机重量约 400g机壳材质面板材质停电数据保护安全标准PA66-FR(难燃度UL94V-0)PVC 胶片与PEM 硅胶按键10年，可写数据次数100万次IEC61010-1 过电压分类Ⅱ，污染等级2，等级Ⅱ（加强绝缘）2、测量信号参数表：3、隔离模式框图：*选型时请注明要求412365781）本产品不得使用在原子能设备以及与人命相关的医疗器械等方面。

温度控制器的使用说明书一、产品简介温度控制器是一种用于调节温度的装置。

它通过感知环境温度的变化，并根据设定参数来控制加热或制冷设备的工作状态，以达到温度控制的目的。

本使用说明书旨在帮助用户正确操作和使用温度控制器，提供详细的使用指南和注意事项。

二、产品外观1. 温度控制器的外观设计简洁美观，采用灰色塑料外壳，具有良好的手感和耐用性。

2. 正面面板采用液晶显示屏，可清晰显示当前温度、设定温度以及其他相关信息。

3. 控制按钮位于正面面板下方，用户可通过按钮进行参数设置和操作。

三、使用方法1. 安装a) 在使用温度控制器之前，请先确保断电状态，并按照产品手册提供的安装步骤进行正确安装。

b) 将温度控制器固定在合适的位置，并确保其与被控制的设备连接牢固、接线正确。

2. 参数设置a) 打开温度控制器电源，系统将自动启动并显示当前温度。

b) 按下设置按钮进入参数设置模式，并使用上下按钮选择要设置的参数。

c) 通过加减按钮调节参数数值，确认后按下确认按钮保存设置并退出设置模式。

d) 确保设定的温度范围和控制模式与实际需求相匹配。

3. 运行控制a) 在参数设置完成后，温度控制器将自动开始工作。

在正常工作状态下，控制器将根据设定温度和当前温度进行判断，并控制相关设备的启停。

b) 温度控制器具备过温保护功能，当探测到温度超过设定范围时，控制器将自动切断电源，避免设备过热。

四、注意事项1. 使用前请阅读并确保理解本使用说明书的所有内容，遵循说明书提供的正确操作方法和注意事项。

2. 请勿将温度控制器暴露在恶劣的环境条件下，如强烈阳光直射、高温、潮湿或腐蚀性气体影响的场所等。

3. 温度控制器仅适用于指定的电压和电流范围，请勿使用超过规定的电源供应。

4. 如需更换温度探头，请关闭电源并按照说明书提供的步骤进行更换，以免发生触电或其他意外伤害。

5. 若长时间不使用温度控制器，请将其断电并保存在干燥通风的地方，以延长使用寿命。

温度控制器调节步骤说明书一、引言温度控制器是一种常见的电子设备，用于精确控制温度，广泛应用于工业、农业、医疗等领域。

本文将详细介绍温度控制器调节步骤，以帮助用户正确操作和调节温度控制器。

二、准备工作在开始温度控制器的调节之前，需要进行一些准备工作，以确保调节的准确性和安全性。

1. 检查温度控制器的电源是否已连接，并确保电源正常工作。

2. 确保温度控制器的传感器已正确安装并与被控温区连接。

3. 如果温度控制器具有外部控制接口，如继电器输出或通信接口，需要按实际需求进行连接。

三、基本操作1. 开机和显示状况打开温度控制器电源，观察显示屏，确保屏幕正常显示。

通常，温度控制器会显示当前温度、设定温度和控制状态等信息。

2. 设定温度使用温度控制器上的调节按钮或旋转开关，将设定温度调整至所需温度。

确保按照所需的温度单位（摄氏度或华氏度）进行设定，并适当调整设定精度。

3. 控制模式选择根据实际需要，选择合适的控制模式。

常见的控制模式包括比例控制、比例积分控制和比例积分微分控制等。

根据被控温区的特性和控制要求，选择最合适的模式并将其设定在温度控制器中。

4. 输出控制根据温度控制器的输出类型和被控设备的类型，设置输出控制。

一般情况下，温度控制器的输出可分为继电器输出、模拟电压输出或模拟电流输出等。

根据实际需要，将输出类型和控制参数进行适当设定。

5. 控制参数调整根据被控设备和被控温区的特性，调整控制参数，以达到较好的控制效果。

控制参数通常包括比例系数、积分时间和微分时间等。

通过逐步调整这些参数，并结合实际反馈进行观察和优化，以实现良好的控制性能。

四、附加功能调节某些温度控制器可能还具有特殊的附加功能，如报警功能、自动校正功能、通信功能等。

根据实际需求，对这些附加功能进行相应的设置和调节。

五、调节结果验证在完成温度控制器的调节后，需要对调节结果进行验证，以确保控制效果满足实际要求。

1. 监控被控温区的实际温度和设定温度，观察两者之间的偏差。

温度控制器的说明书一、产品介绍温度控制器是一种用于控制温度变化的设备，通常应用于各类加热或冷却系统中，以确保温度的稳定和准确性。

本说明书将详细介绍温度控制器的使用方法、技术规格以及安全注意事项。

二、技术规格1. 输入电压：AC 220V2. 控制类型：PID控制3. 温度范围：-50℃至+150℃4. 温度精度：±1℃5. 输出类型：继电器输出6. 外观尺寸：120mm×80mm×40mm三、使用方法1. 连接电源：将温度控制器的电源线连接到AC 220V电源上。

2. 连接传感器：根据需要，将温度传感器连接到温度控制器的探头接口上。

3. 设置温度目标值：使用温度控制器面板上的按钮和显示屏，设置所需的温度目标值。

4. 参数调整：按照需要，调整PID控制参数以实现更准确的温度控制。

5. 启动控制器：按下温度控制器面板上的启停按钮，控制器将开始工作并调节系统温度。

6. 监控温度：使用控制器面板上的显示屏，实时监控当前温度以及目标温度。

四、安全注意事项1. 在安装和操作控制器之前，请确保断开电源以防止电击事故。

2. 请根据产品规格正确选择电源电压，使用不符合规定电压的电源会导致设备损坏。

3. 定期检查控制器、传感器和电缆的连接是否牢固，避免松动或脱落导致设备故障。

4. 请勿在潮湿、腐蚀性或易燃易爆环境中使用温度控制器，以免引发安全事故。

5. 在长时间不使用时，建议将温度控制器断开电源，并储存在干燥、通风良好的地方。

6. 如果发现异常情况或设备故障，请立即断电并寻求专业人员进行维修。

以上是温度控制器的说明书，希望能帮助您正确、安全地使用该设备。

如有任何疑问或问题，请咨询售后服务部门，感谢您的支持与配合。

注：本说明书仅供参考，请以实际产品附带的说明书为准。

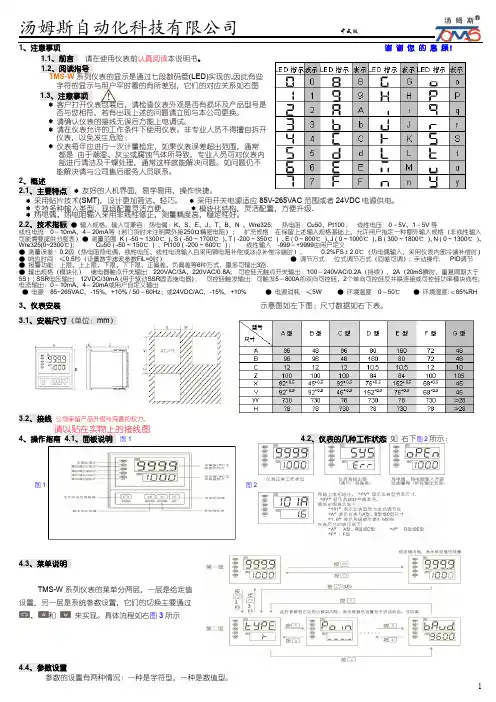

汤姆斯自动化科技有限公司中文版1、注意事项谢谢您的惠顾！1.1、前言请在使用仪表前认真阅读本说明书。

1.2、阅读指导TMS-W系列仪表的显示是通过七段数码管(LED)实现的,因此有些字符的显示与用户平时看的有所差别，它们的对应关系如右图1.3、注意事项* 客户打开仪表包装后，请检查仪表外观是否有损坏及产品型号是否与您相符，若有出现上述的问题请立即与本公司更换。

* 请确认仪表的接线无误后方能上电调试。

* 请在仪表允许的工作条件下使用仪表。

非专业人员不得擅自拆开仪表，以免发生危险；* 仪表每年应进行一次计量检定，如果仪表误差超出范围，通常都是由于潮湿、灰尘或腐蚀气体所导致，专业人员可对仪表内部进行清洁及干燥处理，通常这样就能解决问题。

如问题仍不能解决请与公司售后服务人员联系。

2、概述2.1、主要特点* 友好的人机界面，易学易用，操作快捷。

* 采用贴片技术(SMT)，设计更加简洁、轻巧。

* 采用开关电源适应85V-265VAC范围或者24VDC电源供电。

* 支持多种输入类型，现场配置灵活方便。

* 模块化结构，灵活配置，方便升级.* 热电偶、热电阻输入采用非线性修正，测量精度高，稳定性好。

2.2、技术指标●输入规格。

输入可兼容：热电偶：K、S、E、J、T、B、N 、Wre325; 热电阻：Cu50、Pt100 ; 线性电压：0－5V、1－5V等线性电流：0－10mA、4－20mA等（若订货时未注明需外接250Ω精密电阻）；扩充规格：在保留上述输入规格基础上，允许用户指定一种额外输入规格（非线性输入可能需要提供分度表）●测量范围：K ( -50 ~ 1300℃)、S ( -50 ~ 1700℃)、T ( -200 ~ 350℃) 、E ( 0 ~ 800℃)、J ( 0 ~ 1000℃)、B ( 300 ~ 1800℃)、N ( 0 ~ 1300℃)、Wre325(0~2300℃); Cu50 ( -50 ~ 150℃) 、Pt100 ( -200 ~ 600℃) ; 线性输入：-999－+9999由用户定义●测量误差：0.2级（热电阻热电偶、线性电压、线性电流输入且采用铜电阻补偿或冰点补偿冷端时）。

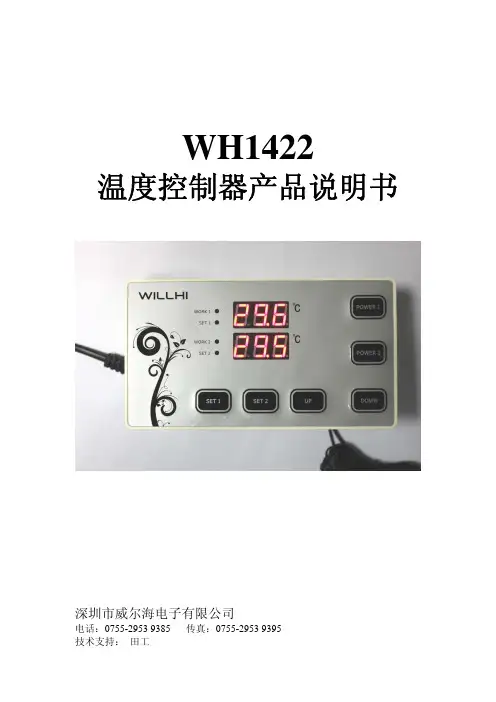

WH1422温度控制器产品说明书深圳市威尔海电子有限公司电话：0755-2953 9385 传真：*************技术支持：田工功能简介:WH1422系列介绍:WH1422系列是一款双路温度控制器,温度兼容制冷/制热功能, 控制温度可任意设置,控制回差可设置. 带超温报警.超湿报警功能,内置30A继电器.型号 控制范围 控制分辨率输入电压继电器触点电流报警WH1422A -50℃～110℃ 1度 12V 110V 220V 可选 30A 有 WH1422B -58℉～230℉ 1度 12V 110V 220V 可选 30A 有 WH1422C -9.9℃～99.9℃ 0.1度 12V 110V 220V 可选 30A 有安装尺寸：两路温控的设置方法相同,设置第一路按set1,设置第二路按set2温度控制设置：指示灯状态说明：显示屏左边的WORK1指示灯作为工作指示灯使用，闪烁表示制冷或制热延时，长亮表示制冷或制热工作。

功能说明：◆开关机功能：温控器通电后默认是开机状态。

在关机状态下按“POWER1”键一次可开启温度控制功能.在开机状态下，按住“POWER1”键3秒以上，可关闭控制功能.设置控制温度：按“SET1”键一次进入控制温度设置,按“UP”或“DOWN”键调整,按住“UP”或“DOWN”键三秒不放进入快速调整模式.再按“SET1”键一次退出设置状态. 或等10秒延时退出.设置温度控制参数：同时按住“SET1”键和“UP”键三秒不放进入控制参数设置,按“UP”或“DOWN”键选择要调整的菜单,再按“SET1”键一次进入相应的控制参数设置状态,按“UP”或“DOWN”键调整需要修改的控制参数,调整好后按“POWER1”键退出,或系统延时5秒退出◆菜单代码选择：菜单代码详细说明 解释 单位 HC 制热/制冷 温控器工作模式设置 H=制热,C=制冷D 回差 开机和停机之间的温度差℃LS 设置下限 控制温度可设定的最小值℃HS 设置上限 控制温度可设定的最大值℃CA 温度较正 ℃PT 延时启动 最小开停机时间间隔 分钟AH 超高温报警 超高温报警 ℃AL 超低温报警 超低温报警 ℃◆制冷、制热功能：制冷模式：当测量温度值≥设定值+回差时，启动输出，继电器吸合；当测量温度≤设定值时，关闭输出，继电器断开。

KSW-6-12系列温度控制器使用说明书一、简介KSW-6-12系列温度控制器为1000℃、1200℃电炉的配套设备，与镍铬——镍硅热电偶配套使用，可对电炉内的温度进行测量、显示、控制，并可使炉内的温度自动保持恒温。

其中，KSW-6-12型为位式温控仪表控制，温度显示有数字和指针两种。

KSW-6-12A型为智能数字式仪表控制。

二、主要技术参数型号KSW-6-12KSW-6-12A额定功率6额定电压(V)单相220V±10%输出电压(V)220V最大输出电流40最高控制温度1200备注与1000℃、1200℃电阻炉配套使用时温控仪表和热电偶的分度号均为“K”三、结构及工作原理温度控制器的外壳采用铝合金框架结构，外壳表面为优质钢板冲制并采用高强度的静电喷涂工艺，漆膜光滑牢固。

KSW-6-12型控制器的前面板装有温度控制仪表、电流表和电源开关。

控制器的内部装有交流接触器及螺旋保险和接线端子等电器元件。

该温度控制系统控温灵敏，性能可靠、使用方便。

其工作原理：热电偶将电炉内部的温度转换为毫伏电压，经过温控仪表内集成放大器的放大、比较后，输出控制信号，输出接触器的通断，控制电炉丝的平均加热功率，使炉膛内的温度保持恒温。

KSW-6-12A型控制器前面板装有智能型数字显示温控仪表、电压表、电流表和电源开关。

控制器的内部装有固态继电器和超温保护交流接触器及接线端子等电器元件。

智能型数字温控仪表具有自整定功能，热电偶将电炉内部的温度转换成毫伏电压，经过温控仪表内单片机进行运算后输出PID信号，控制固态继电器的输出，有效地控制电炉丝的平均加热功率，使炉膛内温度保持恒温。

此温度控制器具有超温保护功能，当炉内温度因元器件损坏或外部发生故障导致超过设定温度时，交流接触器断开，使炉内温度不再升温，故障不再扩大保护了设备安全。

四、设备的安装及使用设备安装前应将电炉温度控制器放在平整的工作台上，先进行外观的检查：外观应无破损，如有损坏，应及时通知经销单位，如系铁路、公路运输损坏，应向运输部门索要证明并要求其赔偿经济损失。

温度控制器说明书温度控制器说明书1. 简介温度控制器（Temperature Controller）是一种用于测量和控制温度的设备。

它广泛应用于工业、科研、农业等领域，用于保持恒定的温度环境以满足特定的需求。

本说明书将介绍温度控制器的基本使用方法和注意事项。

2. 功能特点- 温度测量：温度控制器可以精确测量环境或物体的温度，并实时显示在屏幕上。

- 温度设定：用户可以通过温度控制器设置所需的温度值。

- 温度控制：温度控制器可以根据用户设定的温度值自动控制加热或制冷设备，以保持温度稳定。

- 报警功能：当温度超过或低于设定的阈值时，温度控制器会发出警报以提醒用户。

- 数据记录：温度控制器可以记录温度数据，并提供导出或打印功能。

3. 使用方法3.1 连接将温度探头插入温度控制器的探头接口，并确保连接牢固。

3.2 开机按下温度控制器的电源按钮，待显示屏上出现启动画面后，即表示温度控制器已成功开机。

3.3 设定温度使用温度控制器上的设定按钮或旋钮，调整显示屏上的温度数值，以设定所需的目标温度。

3.4 启动控制在设定好目标温度后，按下温度控制器上的启动按钮，控制器将开始控制加热或制冷设备以维持目标温度。

3.5 报警功能如果温度超过或低于设定的阈值，温度控制器将发出警报声。

在警报触发时，及时采取相应措施以避免温度波动过大。

4. 注意事项- 请勿在温度控制器受潮或温度较高的环境中使用，以免损坏设备。

- 在使用过程中请注意安全，避免触摸温度探头以免烫伤。

- 调节温度时，请逐步调整，避免温度波动过大。

- 定期校准温度控制器以确保测量的准确性和稳定性。

- 在长时间不使用温度控制器时，请断开电源并存放在干燥通风的地方。

5. 维护和保养- 温度探头需要定期清洁和校准，以保证测量的准确性。

- 定期检查温度控制器的电源线和连接线是否损坏。

- 如有任何故障或异常情况，请及时联系售后服务。

6. 常见问题解答问：温度控制器无法开机怎么办？答：请检查电源线是否连接正常，并确保电源插座有电。

XMT-6000智能型数字显示温度控制器 使用说明书此产品使用前，请仔细阅读说明书，以便正确使用，并妥善保存，以便随时参考。

操作注意断电后方可清洗仪表。

清除显示器上污渍请用软布或棉纸。

显示器易被划伤，禁止用硬物擦拭或触及。

禁止用螺丝刀或书写笔等硬物体操作面板按键，否则会损坏或划伤按键。

1． 产品确认本产品适用于注塑、挤出、吹瓶、食品、包装、印刷等机械设备；恒温干澡、金属热处理等设备的温度控制。

本产品的PID 参数可以自动整定，是一种智能化的仪表，使用十分方便，是指针式电子调节器、模拟式数显温控仪的最佳更新换代产品。

本产品符合Q/SQG01-1999智能型数字显示调节仪标准的要求。

请参照下列代码表确认送达产品是否和您选定的型号完全一致。

ＸＭＴ□-□□□□ □ □ □—□① ②③④⑤ ⑥ ⑦ ⑧ ⑨①面板尺寸（mm ） ⑤输入类型 D:96×96 1:热电偶信号 E:72×72 2:热电阻信号F:96×48(竖式)；F(H):48×96(横式) ⑥输出类型G:48×48 空:继电器(最大1A) ②显示方式 V:逻辑电平输出用于SSR 6:双排显示（经济型） B: 继电器(最大10A)③控制类型 G: 可控硅输出（直接带300W 以下负载） 0:位式动作 ⑦分度号 3:时间比例动作 ⑧量程下限4:两位PID 7:单相过零脉冲PID 0:无报警1:上限报警(XMTD、XMTF 过零脉冲输出、逻辑 电平输出，以及XMTG 的各型号不能带上限报警)*报警常闭需注明2． 安装2.1 注意事项 （5）推紧安装支架，使仪表与盘面结合牢固，收紧螺钉。

（1）仪表安装于以下环境大气压力：86~106kPa。

2．3 尺寸环境温度：0~相对湿度：45~ 腐蚀性、易燃气体。

过多的灰尘、盐份或金属粉末。

2．2 安装过程（1）按照盘面开孔尺寸在盘面上打出用来安装仪表的矩形方孔。

RCK CH402 温度控制器使用说明书感谢您购买本系列温控器，请事先详细阅读此“使用说明书”，本说明书中的资料如改动恕不通知，敬请谅解。

本温控器的制造经过严格地品质管理，如遇有不正常的状态或显示，请即刻与北京四通股份公司工控部或您的供应商联络。

第1章准备篇 1.型号定义┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄1-12.安装┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄1-22.1外形尺寸2.2安装方法3.接线3.1端子构成3.2接线注意事项4.规格4.1输入4.2设定4.3显示4.4输出第2章功能篇 1.控制1.1PID控制1.2加热、冷却控制1.3正动作、逆动作1.4自动演算(AT)功能1.5自主校正（ST）功能1.6设定数据锁（LCK）功能2.报警2.1温度报警2.2加热器断线报警（HBA）2.3控制环断线报警（LBA）3.输入异常时的动作第3章操作篇 1.设定前状态2 S V设定模式3.参数设定模式4工程师参数设定模式第4篇通讯篇（仅限CD系列表）第5篇其它第1篇准备篇1.型号定义请参照下列代码表确认产品是否与您指定的型号一致。

CD/CH □01/02□□□-□□*□□-□□①②③④⑤⑥⑦⑧⑨⑩①规格尺寸详见第1篇2.1节②控制类型F：PID动作及自动演算（逆动作）D：PID动作及自动演算（正动作）W：加热/冷却PID动作及自动演算（水冷）*1A：加热/冷却PID动作及自动演算（风冷）*1③输入类型：见输入范围表④范围代码：见输入范围表⑤第一控制输出（OUT1）（加热侧）M：继电器接点输出8：电流输出（DC4~20mA）V：电压脉冲输出G：闸流控制管驱动用触发器输出T：闸流控制管输出⑥第二控制输出（OUT2）（制冷侧）*2无记号：当控制动作是F或D时M：继电器接点输出T：闸流控制管输出V：电压脉冲输出8：电流输出（DC4~20mA）⑦第一报警（ALM1），⑧第二报警（ALM2）*2N；未设报警J：下限输入值报警A：上限偏差报警K：附待机上限输入值报警B：下限偏差报警L：附待机下限输入值报警C：上、下限偏差报警P：加热器断线报警（CTL-6）*3 D：范围内报警S：加热器断线报警（CTL-12）*3 E：附待机上限偏差报警R：控制环断线报警*4F：附待机下限偏差报警V：上限设定值报警G；附待机上下限偏差报警W：下限设定值报警H：上限输入值报警⑨通信功能（仅限CD系列）N：无通信功能5：RS-485（双线系统）⑩防水/防尘功能N：无防水/防尘功能1：有防水/防尘功能注：*1W或A型无自主校正功能*2第二控制输出（OUT2）﹑第二报警（ALM2）为选项*3不能被定为第一报警（ALM1）*4控制环断线报警只能在第一报警和第二报警中选择其一2.安装2.1外形尺寸2.2安装方法⑴按照盘面开孔尺寸在盘面上打出用来安装仪器的矩形孔。

系列溫度控制器操作手冊注意事項注意！電擊危險！當電源上電時，請勿觸摸AC 接線端，以免遭致電擊。

檢查輸入電源時，請確認電源是關閉的。

1. 如果有塵土或金屬殘渣掉入機身，可能會造成誤動作。

請勿修改或擅自拆卸本溫控器。

2. 本機器為開放型機殼，必須安裝於具防塵、防潮及免於電擊∕衝擊之外殼配電箱內。

3. 切斷電源一分鐘之內，線路未完全放電，請勿接觸內部線路。

產品部位名稱PV : 溫度顯示值 SV : 溫度設定值˚C/ °F : 攝氏、華氏指示燈1、2 : ALM1、ALM2警報輸出指示燈 A/M : 自動調諧及手動模式指示燈 OUT1、OUT2 : 輸出指示燈: 選擇及設定鍵: 設定值調整鍵選購資訊系列名稱 DTK ：台達DTK 系列溫控器面板尺寸 (W×H)4848：W48 × H48mm; 4896：W48 × H96mm 7272：W72 × H72mm; 9696：W96 × H96mm 輸出選項 R ：繼電器輸出250 VAC ，8AV ：電壓脈波輸出 12VDC ， +/-15 % C ：DC 電流輸出4 ~ 20 mA通訊選配0：無通訊 ; 1：RS485通訊警報選配0：無警報 ; 1：1組警報 ; 2：2組警報電氣規格輸入電源交流電100 ~ 240 V ，50/60Hz顯示方法 LCD 顯示。

目前溫度值：紅色，設定溫度值：綠色輸入感測器熱電偶對：K 、J 、T 、E 、N 、R 、S 、B 、L 、U 、TXK白金測溫電阻：Pt100、JPt100 測溫電阻 : Cu50、Ni120控制方法 ON/OFF 、PID 及手動顯示刻度可選擇小數點一位或無小數點取樣頻率熱電偶或白金電阻：0.1秒操作環境溫度0 ~ +50°C操作環境溼度35 ~ 80% RH （無結露）參數設定操作說明調整模式 運轉模式設定模式自動調諧開關（PID 控制及RUN 時設定）按♦利用設定目標溫度按♦設定輸入類型按♦設定比例值控制迴路執行∕停止 設定溫度單位（類比輸入時不顯示）設定積分時間 小數點位數設定 設定溫度範圍上限 設定微分時間 按鍵鎖定功能 設定溫度範圍下限PID 控制偏差設定 警報1上限設定 選擇控制型式 輸出1感度調整 (ON-OFF 控制時) 警報1下限設定 選擇加熱⁄冷卻或雙輸 出加熱冷卻輸出2感度調整 (ON-OFF 控制時) 警報2上限設定 警報1模式設定 輸出1控制週期 警報2下限設定 警報1選項設定(註3) 輸出1控制週期第一組輸出量顯示及調 整警報1延遲設定(註4) 輸出2控制週期第二組輸出量顯示及調整警報2模式設定 輸出2控制週期 輸出1上限百分比設定 警報2選項設定(註3) 雙輸出控制時，輸出一與輸出二比值（PID 控制時）輸出1下限百分比設定警報2延遲設定(註4)雙輸出重疊區域設定 輸出2上限百分比設定 通訊寫入許可∕禁止 輸入濾波因數設定 輸出2下限百分比設定 按 回設定目標溫度ASCII,RTU 選擇 輸入濾波範圍設定 通訊位址設定 輸入補償調整(註1)通訊鮑率設定調整模式 運轉模式設定模式 輸入增益調整(註1)通訊位元長度設定 類比輸出1上限補償調整(註2)通訊停止位元設定 類比輸出1下限補償調整(註2)按 回自動調諧設定通訊同位元設定按回設定輸入類型PID 模式設定，標準/ 快速※ 若選擇為雙輸出模式時，警報1即被切換為第二組控制輸出使用。

温度控制器wg-1111使用说明书
摘要：
一、温度控制器WG-1111 概述
二、温度控制器WG-1111 的使用方法
三、温度控制器WG-1111 的维护与注意事项
正文：
一、温度控制器WG-1111 概述
温度控制器WG-1111 是一款高性能、智能化的温度控制设备，适用于各种工业场合，如注塑、挤出、欧瓶等。

它能够精确控制温度，保证生产过程的稳定性和产品质量。

二、温度控制器WG-1111 的使用方法
1.使用前请仔细阅读说明书，了解设备的相关参数和功能。

2.将设备安装在合适的位置，确保其不受湿气、高温等环境因素影响。

3.连接设备与电源，并确保电源电压与设备要求的电压相符。

4.连接设备与传感器，如热电偶或电阻信号，确保连接正确、牢固。

5.根据实际需要，设置设备上的温度控制参数，如设定温度、报警温度等。

6.启动设备，观察实际工作情况，如有异常应及时调整参数或联系售后服务。

三、温度控制器WG-1111 的维护与注意事项
1.设备使用过程中，应避免受到湿气、高温等影响，确保设备正常运行。

2.定期检查设备连接线，确保连接牢固，避免因接线松动导致的设备故障。

3.不要在设备运行时进行清洗或拆卸，以免造成设备损坏或人员伤害。

4.在设备断电后，使用软布或棉纸擦拭设备表面，避免使用硬质物体刮伤设备。

5.如发现设备异常，应及时停止使用，并联系专业技术人员进行检修。

总之，温度控制器WG-1111 在工业生产过程中起着至关重要的作用，正确使用和维护设备可以确保生产过程的稳定性和产品质量。

温度控制器操作说明书一、产品概述温度控制器是一种用于自动调控设备温度的智能电子仪器。

通过采集温度数据，并根据预设的温度范围进行控制，实现精确的温度控制和调节。

本操作说明书将为您详细介绍温度控制器的使用方法和注意事项。

二、产品外观和组成1. 外观描述温度控制器外观小巧精致，采用黑色塑料材质。

正面配备液晶显示屏和按键控制区域，底部有插孔用于连接传感器。

整体设计简洁大方，符合人体工学原理，易于操作。

2. 组成部件温度控制器由以下主要部件组成：(1) 显示屏：采用液晶技术，以数字方式实时显示当前温度和设定温度。

(2) 控制按键：包括上、下、确定等按键，用于设置和调节温度参数。

(3) 传感器插孔：用于插入温度传感器连接线，将温度数据输入到控制器中。

三、使用方法1. 上电及初始化将温度控制器插头与电源插座连接，按下控制器背面的电源开关，控制器即可供电并初始化显示正常。

2. 温度控制设置(1) 按下控制器上的“设定”按钮，进入温度设定模式。

(2) 使用上下按键选择您需要的温度设定值，按下“确定”按钮确认设定。

3. 温度读数显示(1) 控制器将实时显示当前温度数值，您可以通过温度单位按钮切换摄氏度或华氏度显示。

(2) 当温度达到设定值时，控制器将发出声音提示，并停止加热或制冷操作。

4. 温度报警功能(1) 温度控制器具备温度报警功能，当温度超出设定范围时，控制器将发出报警声音，并在显示屏上闪烁提示。

(2) 若出现温度超出设定范围的情况，请立即检查设备故障并采取相应措施以避免损坏。

5. 温度控制模式切换温度控制器支持手动模式和自动模式的切换。

您可以根据需要选择手动模式或自动模式进行温度控制。

(1) 手动模式：您可以通过手动设定的方式控制温度升高或降低。

(2) 自动模式：温度控制器将根据您设定的温度范围自动进行温度控制，保持设备处于所需的温度状态。

四、注意事项1. 使用环境请确保在干燥、通风良好的环境中使用温度控制器，并避免阳光直射、潮湿或过于高温的环境。

温度控制器使用说明书一、产品概述温度控制器是一种用于控制和调节温度的设备。

它可以实时监测环境温度，并按照预设的温度范围进行自动控制，以确保温度保持在设定值内。

二、产品组成1. 主机：包含显示屏、按键和控制电路等组件，用于设置和监控温度控制器的工作状态。

2. 传感器：用于感知环境温度的变化，并将其转化为电信号，传输给主机进行处理。

3. 输出端口：用于连接外部设备，如加热器、冷却器等，以实现温度调节。

三、使用步骤1. 连接电源：将温度控制器插入电源插座，并确保电源稳定。

2. 连接传感器：将传感器插入温度控制器的传感器接口中，并确保连接牢固。

3. 设置温度范围：按照产品说明书中的指引，通过按键设置所需的温度范围。

4. 连接外部设备：根据需要，使用合适的电缆将外部设备连接至温度控制器的输出端口上。

5. 开机：按下电源按钮，温度控制器将开始运行，并在显示屏上显示当前温度及工作状态。

6. 调试和调节：根据实际需要，适时调整温度控制器的参数，以达到预期的温度控制效果。

四、注意事项1. 请确保温度控制器在通风良好的环境中工作，避免遮挡或靠近高温的物体。

2. 避免温度控制器长时间暴露在潮湿、尘土等有害环境中，以免影响正常使用寿命。

3. 使用前请认真阅读产品说明书，并按照要求正确操作，以免因误操作导致设备损坏或操作失误。

4. 在设置温度范围时，请合理选择上下限，避免因温度波动过大造成设备故障或无法达到所需温度。

5. 如遇到温度控制器异常工作或其他问题，请及时联系售后服务中心进行咨询或维修。

五、常见问题解答1. 温度控制器显示屏无法正常工作怎么办？答：请检查电源接口是否接触良好，确认电源供电充足，并检查是否有异常开关或损坏的部件。

2. 温度控制器无法控制温度在设定范围内怎么办？答：请确认传感器连接是否正确，温度控制器和外部设备的连接是否稳固，并适时调整温度范围和控制参数。

3. 温度控制器显示温度与实际温度不一致怎么办？答：请检查传感器的位置是否合理，避免受到外部干扰，如阳光直射或其他热源等。

րЕ໢ޘଠטጡፆү͘Ί!非常感谢您选用台达产品，请在使用前，详细阅读本使用说明书，并将手册放置于易拿处以便参考。

ڦຍְีڦຍĊ࿪ᑝПᐍĊ当电源上电时，请勿触摸AC接线端，以免遭致电击。

检查输入电源时，请确认电源是关闭的。

本机为开放型装置，因此当要使用在危险的应用场合，如：会造成人员严重伤害及其它设备损坏，请确认将其安装至自动故障安全防护装置设备上。

1. 请使用适合M3螺丝的压接端子（最大宽度7.2mm），端子螺丝在锁紧时请勿过度用力。

确认配线接到正确适当的端子。

2. 如果有尘土或金属残渣掉入机身，可能会造成误动作。

请勿修改或擅自拆卸本控制器。

空余端子请勿使用。

3. 安装时离开高电压及具有强高周波噪声的地方以防止干扰。

在会发生以下情况的场所避免使用此控制器：(a) 灰尘过多及有腐蚀性气体；(b) 高湿度及高辐射；(c) 震动及冲击。

4. 实施配线时和更换温度传感器时，务必关闭电源。

5. 热电偶对的引线要延长时或有结线的场合请依热电偶对的种类务必使用补偿导线。

6. 白金测温阻抗体的引线延长时或有结线的场合，请使用阻抗体的物体。

7. 由测温体到控制器本体的配线路请用最短距离配线，为了避免噪声及诱导的影响尽可能把电源线和负载配线分开。

8. 本机器为开放型机壳，必须安装在具防尘、防潮及免于电击∕冲击的外壳配电箱内。

9. 上电前请确认电源∕信号装配是否正确，否则可能造成严重损坏。

10. 上电时请勿接触机体端子或进行维修，否则可能遭致电击。

11. 切断电源一分钟之内，线路未完全放电，请勿接触内部线路。

请使用干布清洁本机器，勿使用含有酸、碱的液体清洁。

யݡొҜЩჍ!PV: 输入显示值/功能项目显示（红色七段显示器）SV: 设定值显示（绿色七段显示）AT: PID自动调整时闪烁（绿色LED）OUT: 输出动作时亮灯（绿色LED）ALM: 警报动作时亮灯（红色LED）: 模式选择及设定完成键: 功能选项及数字左移键!: 向上循环调整键Ᏼᔉܫि!DTD012345࿪ঈఢॾ输入电源交流电100 ~ 240V, 50/60Hz操作电压范围额定电压85% ~ 110%电源消耗功率 6VAMax.显示方法七段LED显示；目前温度值：红色，设定温度值：绿色输入温度传感器热电偶对：K、J、T、E、N、R、S、B、U、L、Txk白金测温电阻：Pt100、JPt100铜测温电阻：Cu50模拟输入电流：0 ~ 20mA、4 ~ 20mA 电压：0 ~ 5V、0 ~ 10V、0 ~ 70mV显示刻度温度输入K2、J2、T2、Pt100-2、JPt100、Cu50可显示0.1度，其它以1度为单位。
