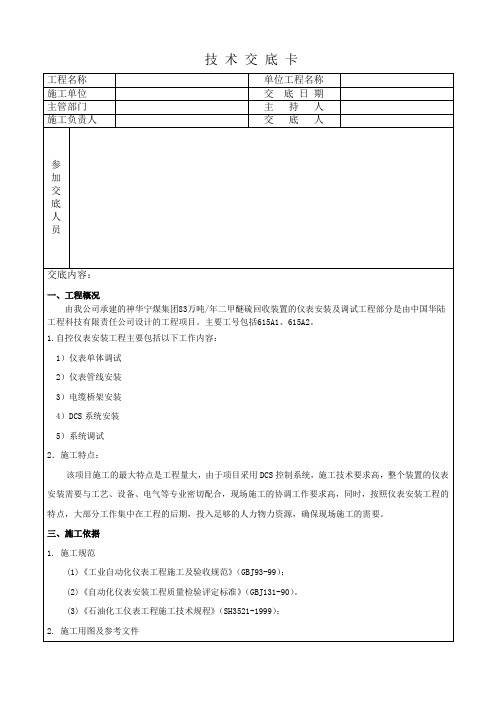

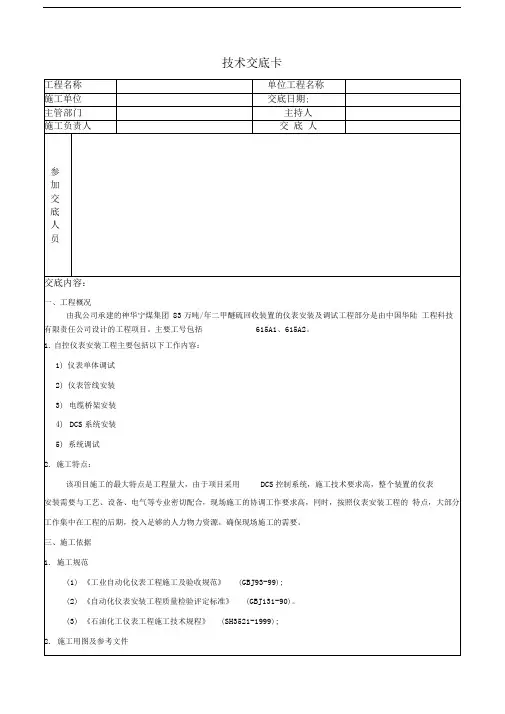

仪表专业技术交底卡

自动化仪表设备安装技术交底一、工程概况某装置自控仪表设备约在2500台左右，大部分设备、仪表为露天安装，需要伴热、保温的均采用低压蒸汽热源。

安装在爆炸危险区域内的仪表选用隔爆型和本质安全型，因此，本装置仪表设备安装工程量大而复杂，安装难度大，在施工开始前一定要做好前期准备工作。

二、施工准备1．材料设备要求．(1) 对到货仪表首先核对随机装箱单。

(2) 按设计规格表和有关资料(说明书、图纸)列出设备、材料汇总明细表。

(3) 检查仪表外包装及仪表外观有无损坏、水浸、污染等现象并做好记录。

(4) 检查出厂说明书是否详尽，随带配件是否齐全。

(5) 核对被校验仪表铭牌上规格型号是否符合设计要求。

(6) 检查出厂合格证及出厂检定证书，确认出厂状态。

(7) 详细填写检查结果，对短缺、不符、损坏部分要由供应商签字确认。

2．主要机具(1) 铅笔、皮尺、水平尺、线坠、粉线袋、桶、刷子。

(2) 手锤、钢锯、锯条、扁锉、圆锉、半圆锉、套丝板、钻头。

(3) 砂轮锯、套管机、揻管器、压力、电焊机、气焊工具。

(4) 电烙铁、电炉、锡锅、兆欧表、工具箱、高凳等。

3．作业条件(1) 在配合土建结构施工的同时做好预埋铁件及预留孔洞。

(2) 配合土建装修、工艺设备安装、管道安装、电气、防腐、保温、给排水等专业施工的同时进行仪表安装。

三、施工工艺仪表设备按安装位置可分为现场仪表，控制室仪表。

1．现场仪表安装现场仪表为就地安装仪表和一次仪表。

有压力元件、温度元件、节流装置、靶式流量计、涡轮流量计、电磁流量计、椭圆齿轮流量计、变送器、物位仪表、传感器、调节阀等。

(1) 安装前首先认真检查仪表设备的型号、规格应符合设计要求，且说明书，合格证齐全。

(2) 仪表设备应安装在便于操作维修、安全不易损坏的地方；避免安装在振动、强磁场干扰和有腐蚀性气体的地方。

(3) 仪表设备必须经调试确认合格后方可进行安装。

(4) 仪表设备应安装牢固、平直。

(5) 注意仪表外壳上标有流量方向的仪表应于被测介质的实际流动方向一致，且在工艺管道吹扫后进行安装，以免损伤仪表设备。

技术交底卡仪表之间的连接必须通过防爆金属软管进行连接。

电缆管不应平行设在工艺管道的正上方或正下方。

⑩在压力试验合格后，应做好试压和安装记录。

C.仪表管的防腐保温施工要求①涂漆前必须对管道表面进行处理，清除铁锈、焊渣、毛刺等污物；②涂漆的种类和保温的种类、厚度应符合设计要求；③仪表管的防腐保温应在仪表管试压合格后进行。

3.电缆桥架及支架安装3.1电缆桥架、桥架的支架、连接件和附件的质量应符合有关技术标准。

桥架的规格、支吊跨距、防腐类型应符合设计要求。

3.2桥架在每个支吊架上的固定应牢固，梯架连接板的螺栓应紧固，螺母应位于梯架的外侧。

3.3电缆桥架转弯处的转弯半径不应小于该桥架上的电缆的最小允许弯曲半径的最大者。

3.4电缆支架加工时，钢材应平直，无明显扭曲。

下料误差应在5mn范围内，切口无卷边，毛剌。

支架焊接应牢固，无显著变形。

各横档间的垂直净距与设计偏差不应大于5mm电缆支架必须进行防腐处理。

3.5电缆支架牢固，横平竖直，各支架的同层横层横档应在同一水平面上，其高低偏差不应大于5mm3.6桥架安装必须平行或垂直于墙或地面。

3.7桥架的开孔或切割，必须采用机械方式施工，不允许用电气焊加工。

切口处必须再涂一层防腐漆。

3.8为了保证桥架的电气通路，节与节之间，必须联接可靠，必要时可采用导线跨接。

3.9电缆桥架之间联接处要牢固可靠，不得有松动。

3.10.电缆桥架在通过防火墙或楼板孔洞时应采用无机防火堵料封存。

3.11.在桥架内应通长敷设一根-40 X 4热镀锌扁钢，并在本界区两端与埋地接地装置可靠焊接3.12.现场制作的支架间距不大于3米，支架的各金属构件采用焊接连接，并与金属梁、柱焊接连接，必要时采取加固措施，在穿过变形缝时要有补偿装置。

4:根据本工程的特点，对于主要典型仪表设备的安装技术要求说明如下：7.1设备安装前应进行外观检查、性能校验和测量范围调整，并做好相应的记录。

7.2对于调节阀、流量仪表的安装必须按照P& ID图来确定其安装方向。

仪表安装施工技术交底一、主要实物工作量二、工程特点1很多工号为爆炸危险区域，所有仪表防护等级不低于IP55,施工要求高2、桥架安装、电缆保护管、气源管安装时，注意与管道配合，避免交叉打架 3、 仪表安装工作大部分都在后期进行，总工作时间短，给施工增加难度。

三. 施工原则1严格按照图纸及规范施工，保质量、保工期。

2、 坚持“三不施工”原则：图纸不清楚不施工；材料、设备质量不符合要求 不施工；不安全因素不排除不施工。

施工应遵循先地下、后地上的原则，与土建 专业密切配合，隐蔽工程施工要与土建同步。

3、 施工中当设计图纸与现场实际情况发生矛盾时， 要通过正常程序解决后才 能施工。

四、 施工程序施工企业：XXXX 公司M ：（津建安表22）五、施工方法及技术要求5.1施工准备1、仪表工程施工根据施工方案进行组织。

2、仪表工程施工前，参加建设单位，监理单位组织的施工图纸设计文件会审3、仪表工程施工前，对所有施工人员进行技术交底。

4、仪表设备及材料到达现场后，应进行检验或验证。

5、对仪表设备及材料的开箱检查和外观检查，要符合下列要求：A、包装及密封良好。

B、型号、规格和数量与装箱单及设计文件的要求一致，且无残损和短缺。

C、铭牌标志，附件，备件齐全。

D、产品的技术文件和质量证明书齐全。

6、对仪表盘、柜、箱的开箱检查还应符合下列要求：A、表面平整，内外表面漆层完好。

B、外形尺寸和安装孔尺寸，盘、柜、箱内的所有仪表电流设备及其所有部件的型号，规格均应与设计文件相符合。

7、仪表设备及材料验收后，应按其要求的保管条件分区保管。

主要的仪表材料应按照其材质，型号及规格分类保管。

5.2、现场仪表1温度仪表1.1温度取源部件在管道上的安装，应符合下列规定。

与管道相互垂直安装时, 取源部件轴线应与管道轴线垂直相交。

在管道的拐弯处安装时，宜逆着物料流向, 取源部件轴线应与工艺管道轴线相重合。

六、压力仪表6.1、压力取源部件的安装位置应选在介质流速稳定的地方。

仪表施工技术交底大全表仪表施工技术交底大全表一、引言仪表施工技术交底是工业仪表安装和维护过程中不可或缺的环节。

本文旨在提供一份全面的仪表施工技术交底大全表，包括仪表施工的基础知识、技术细节、验收标准和总结等内容，以帮助读者更好地理解和应用仪表施工技术。

二、仪表施工技术基础1、电气接线（1）熟悉电气图纸，了解仪表与电源、控制系统的连接方式。

（2）遵循电气安全规范，正确使用绝缘胶带进行接线。

（3）确保接线牢固，不松动、不短路。

2、仪表安装（1）根据工艺要求和设计图纸，确定仪表的安装位置和方式。

（2）使用合适的工具进行仪表安装，确保安装牢固、正确。

（3）进行仪表调试，确保其正常工作。

三、仪表施工技术细节1、管道布置（1）根据工艺要求和设计图纸，确定管道的布置位置和方式。

（2）遵循管道安装规范，确保管道布置安全、合理。

（3）考虑管道的后期维护和检修，合理设计管道布局。

2、电缆选择（1）根据仪表的功率需求、信号类型和质量等级，选择合适的电缆。

（2）考虑电缆的敷设环境和敷设方式，选择合适的电缆型号和规格。

（3）确保电缆质量合格，无损坏、无短路等现象。

3、仪表安装方式（1）根据设计图纸和工艺要求，确定仪表的安装方式和位置。

（2）遵循仪表安装规范，确保仪表安装牢固、正确。

（3）进行仪表调试，确保其正常工作。

四、仪表施工技术验收1、强度测试（1）对仪表进行强度测试，确保其能承受设计压力和其他相关参数。

（2）记录测试数据，分析并处理异常情况。

2、漏水检查（1）对仪表进行漏水检查，确保其密封性能良好。

（2）记录检查结果，处理异常情况。

3、油污清理（1）对仪表进行油污清理，确保其清洁度符合要求。

（2）记录清理过程和结果，处理异常情况。

五、仪表施工技术总结1、施工安全（1）确保施工人员熟悉安全操作规程，佩戴必要的安全防护设备。

（2）遵循安全规定，避免违规操作和危险行为。

2、施工质量（1）遵循设计图纸和施工规范，确保施工质量符合要求。

仪表安装施工技术交底
项目名称 建设单位
施工单位
交底班组 电 工 班 分项工程 仪表安装工程 交底时间
交底内容： 1.概述
本工程仪表安装内容是25kt/a 粗苯精制装置内的所有仪表安装工程，本装置的仪表工程在设计上其分为8个工号。

即100#，原料处理工序；200#，压缩工序；300#，加氢工序；400#，脱轻工；500#精馏工序；600#，罐区工序；700#导热油站；800#水循环。

该工程采用了智能 化变送器和先进的DCS 控制系统自动化程度高
2.施工准备
（1）熟悉施工图，掌握设计要领和施工要领；
（2）在自审图纸的基础上进行图纸会审，尤其与土建和工艺专业的图纸会审，解决发现的问题； （3）编制施工技术方案，提出施工方法和步骤、施工用料和机械运输计划、劳动力安排与安全 技
术措施
（4）按照材料计划和加工件计划准备安装用材料和加工件，按施工技术方案准备施工工具和机。

3电缆桥架、电缆保护管安装
(1) 本工程电缆桥架采用槽式带盖板。

仪表电缆桥架沿管架及结构柱等敷设。

桥架连接件一般 (2) 与桥架同时供货，采用半圆头方颈螺栓连接，连接时，螺帽在桥架外侧见下图
交底人 接底人
桥架
螺帽
桥架连接螺栓位置示意图
施工技术交底2
施工技术交底3
施工技术交底4
施工技术交底5
施工技术交底6
施工技术交底7
施工技术交底8
施工技术交底9。

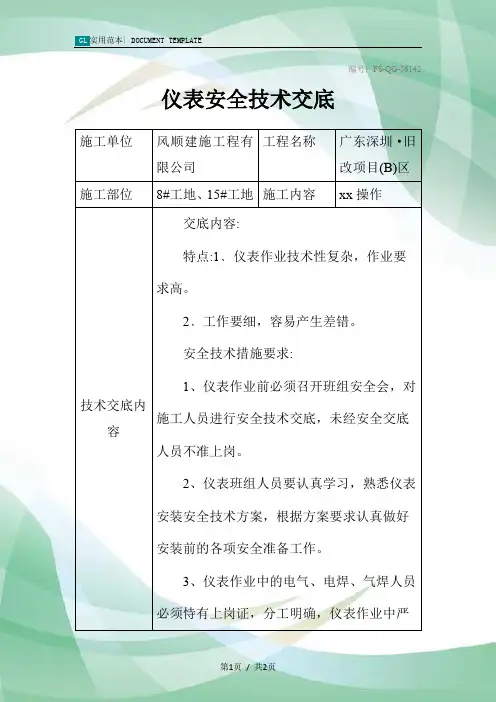

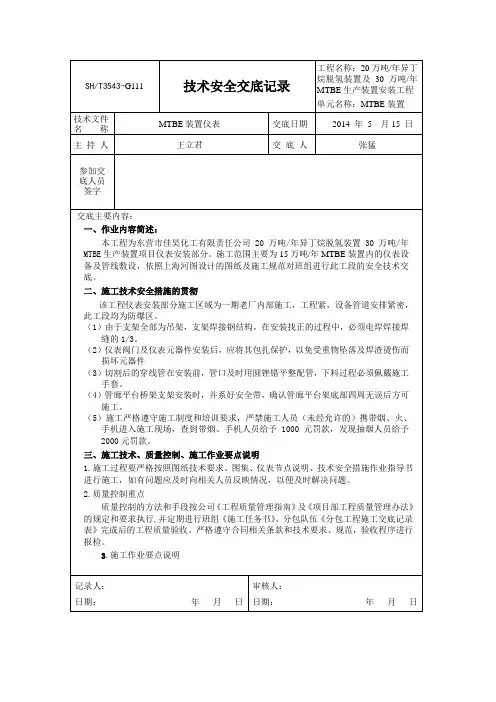

编号：FS-QG-56142仪表安全技术交底
施工单位风顺建施工程有
限公司工程名称广东深圳·旧
改项目(B)区
施工部位8#工地、15#工地施工内容xx操作
技术交底内
容
交底内容:
特点:1﹑仪表作业技术性复杂，作业要求高。

2﹑工作要细，容易产生差错。

安全技术措施要求:
1、仪表作业前必须召开班组安全会，对施工人员进行安全技术交底，未经安全交底人员不准上岗。

2、仪表班组人员要认真学习，熟悉仪表安装安全技术方案，根据方案要求认真做好安装前的各项安全准备工作。

3、仪表作业中的电气、电焊、气焊人员必须恃有上岗证，分工明确，仪表作业中严
禁吸烟，并配备消防灭火机。

4、在仪表作业过程中必须遵守本专业安
全操作规程，听从指挥，严禁违章作业，违
章指挥，并正确使用劳动防护用品。

5、仪表作业严禁带电作业。

离开作业岗
位时，应切断电源。

6、施放电缆时在2米以上高处作业必须
佩挂安全带，戴好安全帽，在仪表作业房内
严禁边工作边吸烟。

7、仪表试运时，应挂安全标志牌。

交底人签名XX职务施工员时间20xx.3.8接收人（全员）签字：
注：本交底一式三份，班组、交底人、资料保管员各一份。

仪表安装施工技术交底施工企业：XXXX公司№：(津建安表22)工程名称XXXX厂工种安装施工部位仪表安装施工交底时间2019年月日一、主要实物工作量工程项目单位数量现场仪表设备台548电缆桥架安装米1334电缆保护管/气源管安装米7393电缆敷设米228870二、工程特点1、很多工号为爆炸危险区域，所有仪表防护等级不低于IP55，施工要求高。

2、桥架安装、电缆保护管、气源管安装时，注意与管道配合，避免交叉打架。

3、仪表安装工作大部分都在后期进行，总工作时间短，给施工增加难度。

三.施工原则1、严格按照图纸及规范施工，保质量、保工期。

2、坚持“三不施工”原则：图纸不清楚不施工；材料、设备质量不符合要求不施工；不安全因素不排除不施工。

施工应遵循先地下、后地上的原则，与土建专业密切配合，隐蔽工程施工要与土建同步。

3、施工中当设计图纸与现场实际情况发生矛盾时，要通过正常程序解决后才能施工。

四、施工程序五、施工方法及技术要求 5.1 施工准备1、仪表工程施工根据施工方案进行组织。

2、仪表工程施工前，参加建设单位，监理单位组织的施工图纸设计文件会审。

3、仪表工程施工前，对所有施工人员进行技术交底。

4、仪表设备及材料到达现场后，应进行检验或验证。

5、对仪表设备及材料的开箱检查和外观检查，要符合下列要求： A 、包装及密封良好。

B 、型号、规格和数量与装箱单及设计文件的要求一致，且无残损和短缺。

C 、铭牌标志，附件，备件齐全。

D 、产品的技术文件和质量证明书齐全。

设备材料出库箱柜支撑件制作 仪表桥架安装箱柜安装电缆保护管安装 单台仪表调试 仪表管路敷设电缆敷设及就位 仪表就位系统调试联动试车竣工验收E、及规范有关条件中对外观检查的规定。

6、对仪表盘、柜、箱的开箱检查还应符合下列要求：A、表面平整，内外表面漆层完好。

B、外形尺寸和安装孔尺寸，盘、柜、箱内的所有仪表电流设备及其所有部件的型号，规格均应与设计文件相符合。

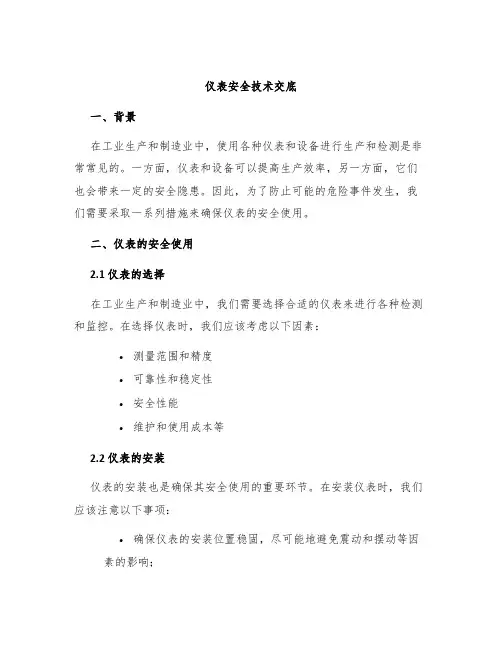

仪表安全技术交底一、背景在工业生产和制造业中，使用各种仪表和设备进行生产和检测是非常常见的。

一方面，仪表和设备可以提高生产效率，另一方面，它们也会带来一定的安全隐患。

因此，为了防止可能的危险事件发生，我们需要采取一系列措施来确保仪表的安全使用。

二、仪表的安全使用2.1 仪表的选择在工业生产和制造业中，我们需要选择合适的仪表来进行各种检测和监控。

在选择仪表时，我们应该考虑以下因素：•测量范围和精度•可靠性和稳定性•安全性能•维护和使用成本等2.2 仪表的安装仪表的安装也是确保其安全使用的重要环节。

在安装仪表时，我们应该注意以下事项：•确保仪表的安装位置稳固，尽可能地避免震动和摆动等因素的影响；•确保仪表与管道的连接处安装牢固，并使用合适的密封材料以防止泄露；•在仪表周围设置安全防护措施，如防护栏杆和警告标志等。

2.3 仪表的维护仪表的维护对于确保其安全使用也至关重要。

在进行仪表维护时，我们应该注意以下事项：•定期检查仪表的工作状态，确保其正常运行；•定期更换仪表的零部件和耗材；•在必要时进行校准，以保证其测量结果准确可靠。

三、安全操作在使用仪表时，我们需要遵守一系列的安全操作规程，以确保我们的人身安全和设备的安全。

以下是一些常见的安全操作规程：•严格按照仪表的操作手册和使用规程操作；•定期进行安全培训，增加操作人员的安全意识；•在使用仪表前，先检查其工作状态和安全性能；•在使用仪表时，戴上适当的个人防护装备，如手套和安全眼镜等；•在仪表操作过程中，认真观察其运行状态，发现问题及时处理；•在使用仪表过程中，不得随意拆卸或更改仪表的结构；•在使用仪表结束后，及时关闭其电源和气源，做好设备的清理和维护工作。

四、应急措施即使我们采取了所有的预防措施，危险事件仍然可能会发生。

在这种情况下，我们需要采取一系列应急措施来扑灭事故，保护生命和财产安全。

以下是一些常见的应急措施：•首先，立即停止仪表的运行，并切断其电源和气源；•确定事故的性质和影响范围，并及时通知相关部门；•将事故现场隔离并撤离人员，确保其安全；•如果是火灾事故，立即启动灭火器具进行灭火；•如果发现人员受伤，立即进行急救处理；•在事故发生后，立即进行安全检查和维修工作，以防止类似事故再次发生。

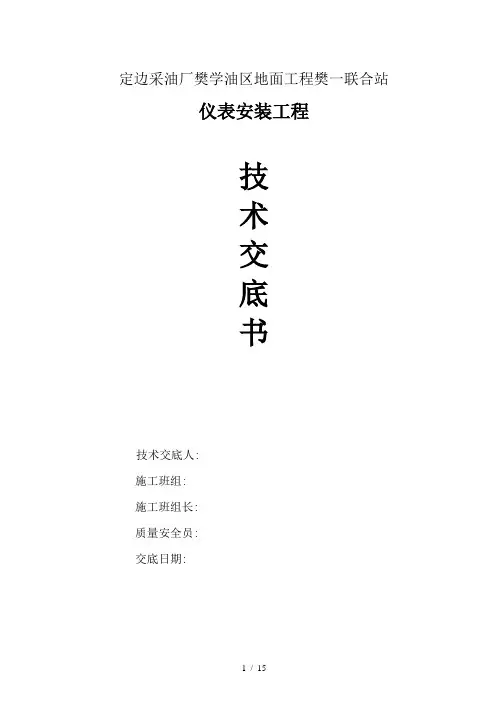

定边采油厂樊学油区地面工程樊一联合站仪表安装工程技术交底书技术交底人:施工班组:施工班组长:质量安全员:交底日期:1、技术交底说明本技术交底使用于定边采油厂樊学油区地面工程樊一联合站仪表安装工程的施工。

2、交底依据2.1西安长庆科技工程有限责任公司长庆勘察设计研究所提供的相关施工图纸、文件以及标准图集。

2.2施工规范：2.2.1《自动化仪表工程施工及验收规范》GB50093-2002。

2.2.2《石油建设工程质量检验评定标准自动化仪表安装工程》SY4031-93。

2.2.3《火灾自动报警系统施工及验收规范》GB50166-92。

3、工程特点3.1施工区域大，交叉作业多，电缆与保护管均为地埋工程。

3.2技术要求高，施工难度大。

4、施工准备、施工工序及主要质量控制点4.1技术准备4.1.1组织相关人员进行施工图纸汇审，进行设计交底。

4.1.2技术人员图纸汇审，认真熟悉图纸和各种相关规范，编制切实可行的施工技术方案。

4.1.3技术人员对施工人员进行施工前的技术交底。

4.2材料准备4.2.1按设计图纸，提出材料计划，并依据设计图纸等资料，对到场材料逐一检查验收，对于不符合要求的材料，应禁止使用，同时向供应部门反馈信息，以便及时采取措施。

4.3作业条件准备4.3.1现场达到“三通一平”条件；4.3.2施工管理人员、作业人员配备到位，安装作业人员的组织管理就绪；4.3.3设计已作交底，图纸经过会审，问题已处理完毕；4.3.4施工图纸资料、标准图集、施工及验收标准规范等已准备就绪，满足施工要求；4.3.5编制了施工技术方案，明确了安装的范围、方法和其它有关要求；4.3.6对施工人员已进行技术交底，明确了施工程序、施工方法、质量标准、质量记录和成品保护、HSE技术要求。

4.4施工工序配合土建预埋铁件→控制室基础槽钢制安→控制柜、操作台安装→单台仪表校准和试验→保护管的安装→仪表管道的安装→现场仪表的安装→电缆敷设校接线→综合控制系统的试验→回路试验→仪表系统调试→试车→竣工验收。
