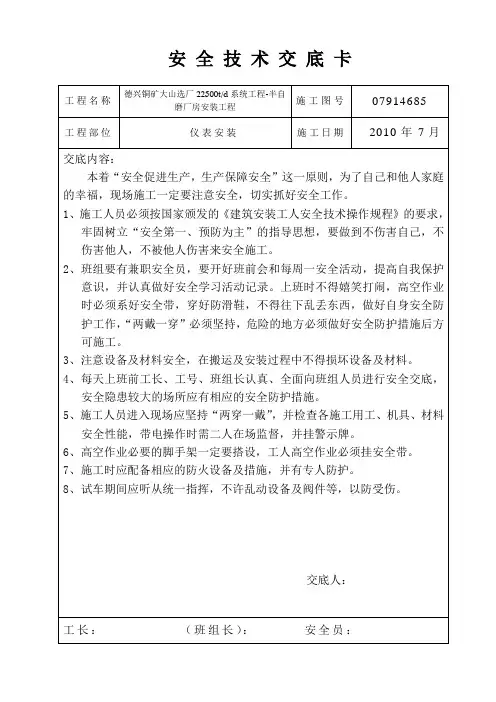

一、工程名称:[填写具体工程名称]二、分项工程名称:[填写具体分项工程名称]三、交底时间:[填写具体交底日期]四、交底人:[填写交底人姓名及职务]五、接受交底人员:[填写接受交底人员姓名及职务]六、交底内容:一、现场基本规定1. 进入施工现场必须佩戴安全帽,系好帽带,作业时必须按规定正确使用个人防护用品,着装要整齐,严禁赤脚和穿拖鞋、高跟鞋进入施工现场。
2. 现场内非吸烟点严禁吸烟,严禁酒后上岗,严禁打架斗殴。
3. 施工单位应在现场配备安全管理人员、专职电工,开工前和施工中对所有施工人员进行安全教育。
安全管理人员、电工做好现场巡查工作,及时制止不安全现象。
4. 施工单位特殊工种人员(电工、电焊工等)进场前,应提交特种作业人员操作证件,特殊工种证件应在有效年审期限内。
二、电气安装安全注意事项1. 电气设备安装前,应检查设备是否完好,线路是否齐全,确保设备符合安装要求。
2. 安装电气设备时,应严格遵守操作规程,确保安全距离,防止触电事故。
3. 使用电动工具时,必须使用符合规定的绝缘手套、绝缘鞋等个人防护用品。
4. 严禁在高压线附近进行作业,如需进行作业,必须采取必要的安全措施,并征得电力管理部门的同意。
三、仪表安装安全注意事项1. 仪表安装前,应检查仪表是否完好,安装位置是否符合要求。
2. 安装过程中,注意避免损坏仪表,确保仪表安装牢固。
3. 仪表安装完成后,应进行调试和试运行,确保仪表运行正常。
4. 严禁在仪表附近进行焊接、切割等动火作业,如需进行作业,必须采取必要的安全措施。
四、登高作业安全注意事项1. 高处作业时,必须系好安全带,并将安全带系在可靠位置。
2. 高处作业平台应牢固可靠,脚手架应符合安全要求。
3. 严禁在高处作业时攀爬、跳跃,防止坠落事故。
4. 高处作业时,应配备安全防护设施,如安全网、防护栏杆等。
五、动火作业安全注意事项1. 动火作业前,应办理动火作业许可证,并制定安全措施。
2. 动火作业现场应清除易燃物,确保安全距离。
技术交底卡仪表之间的连接必须通过防爆金属软管进行连接。
电缆管不应平行设在工艺管道的正上方或正下方。
⑩在压力试验合格后,应做好试压和安装记录。
C.仪表管的防腐保温施工要求①涂漆前必须对管道表面进行处理,清除铁锈、焊渣、毛刺等污物;②涂漆的种类和保温的种类、厚度应符合设计要求;③仪表管的防腐保温应在仪表管试压合格后进行。
3.电缆桥架及支架安装3.1电缆桥架、桥架的支架、连接件和附件的质量应符合有关技术标准。
桥架的规格、支吊跨距、防腐类型应符合设计要求。
3.2桥架在每个支吊架上的固定应牢固,梯架连接板的螺栓应紧固,螺母应位于梯架的外侧。
3.3电缆桥架转弯处的转弯半径不应小于该桥架上的电缆的最小允许弯曲半径的最大者。
3.4电缆支架加工时,钢材应平直,无明显扭曲。
下料误差应在5mn范围内,切口无卷边,毛剌。
支架焊接应牢固,无显著变形。
各横档间的垂直净距与设计偏差不应大于5mm电缆支架必须进行防腐处理。
3.5电缆支架牢固,横平竖直,各支架的同层横层横档应在同一水平面上,其高低偏差不应大于5mm3.6桥架安装必须平行或垂直于墙或地面。
3.7桥架的开孔或切割,必须采用机械方式施工,不允许用电气焊加工。
切口处必须再涂一层防腐漆。
3.8为了保证桥架的电气通路,节与节之间,必须联接可靠,必要时可采用导线跨接。
3.9电缆桥架之间联接处要牢固可靠,不得有松动。
3.10.电缆桥架在通过防火墙或楼板孔洞时应采用无机防火堵料封存。
3.11.在桥架内应通长敷设一根-40 X 4热镀锌扁钢,并在本界区两端与埋地接地装置可靠焊接3.12.现场制作的支架间距不大于3米,支架的各金属构件采用焊接连接,并与金属梁、柱焊接连接,必要时采取加固措施,在穿过变形缝时要有补偿装置。
4:根据本工程的特点,对于主要典型仪表设备的安装技术要求说明如下:7.1设备安装前应进行外观检查、性能校验和测量范围调整,并做好相应的记录。
7.2对于调节阀、流量仪表的安装必须按照P& ID图来确定其安装方向。
自动化仪表设备安装技术交底一、工程概况某装置自控仪表设备约在2500台左右,大部分设备、仪表为露天安装,需要伴热、保温的均采用低压蒸汽热源。
安装在爆炸危险区域内的仪表选用隔爆型和本质安全型,因此,本装置仪表设备安装工程量大而复杂,安装难度大,在施工开始前一定要做好前期准备工作。
二、施工准备1.材料设备要求.(1) 对到货仪表首先核对随机装箱单。
(2) 按设计规格表和有关资料(说明书、图纸)列出设备、材料汇总明细表。
(3) 检查仪表外包装及仪表外观有无损坏、水浸、污染等现象并做好记录。
(4) 检查出厂说明书是否详尽,随带配件是否齐全。
(5) 核对被校验仪表铭牌上规格型号是否符合设计要求。
(6) 检查出厂合格证及出厂检定证书,确认出厂状态。
(7) 详细填写检查结果,对短缺、不符、损坏部分要由供应商签字确认。
2.主要机具(1) 铅笔、皮尺、水平尺、线坠、粉线袋、桶、刷子。
(2) 手锤、钢锯、锯条、扁锉、圆锉、半圆锉、套丝板、钻头。
(3) 砂轮锯、套管机、揻管器、压力、电焊机、气焊工具。
(4) 电烙铁、电炉、锡锅、兆欧表、工具箱、高凳等。
3.作业条件(1) 在配合土建结构施工的同时做好预埋铁件及预留孔洞。
(2) 配合土建装修、工艺设备安装、管道安装、电气、防腐、保温、给排水等专业施工的同时进行仪表安装。
三、施工工艺仪表设备按安装位置可分为现场仪表,控制室仪表。
1.现场仪表安装现场仪表为就地安装仪表和一次仪表。
有压力元件、温度元件、节流装置、靶式流量计、涡轮流量计、电磁流量计、椭圆齿轮流量计、变送器、物位仪表、传感器、调节阀等。
(1) 安装前首先认真检查仪表设备的型号、规格应符合设计要求,且说明书,合格证齐全。
(2) 仪表设备应安装在便于操作维修、安全不易损坏的地方;避免安装在振动、强磁场干扰和有腐蚀性气体的地方。
(3) 仪表设备必须经调试确认合格后方可进行安装。
(4) 仪表设备应安装牢固、平直。
(5) 注意仪表外壳上标有流量方向的仪表应于被测介质的实际流动方向一致,且在工艺管道吹扫后进行安装,以免损伤仪表设备。
仪表安装施工技术交底一、主要实物工作量二、工程特点1很多工号为爆炸危险区域,所有仪表防护等级不低于IP55,施工要求高2、桥架安装、电缆保护管、气源管安装时,注意与管道配合,避免交叉打架 3、 仪表安装工作大部分都在后期进行,总工作时间短,给施工增加难度。
三. 施工原则1严格按照图纸及规范施工,保质量、保工期。
2、 坚持“三不施工”原则:图纸不清楚不施工;材料、设备质量不符合要求 不施工;不安全因素不排除不施工。
施工应遵循先地下、后地上的原则,与土建 专业密切配合,隐蔽工程施工要与土建同步。
3、 施工中当设计图纸与现场实际情况发生矛盾时, 要通过正常程序解决后才 能施工。
四、 施工程序施工企业:XXXX 公司M :(津建安表22)五、施工方法及技术要求5.1施工准备1、仪表工程施工根据施工方案进行组织。
2、仪表工程施工前,参加建设单位,监理单位组织的施工图纸设计文件会审3、仪表工程施工前,对所有施工人员进行技术交底。
4、仪表设备及材料到达现场后,应进行检验或验证。
5、对仪表设备及材料的开箱检查和外观检查,要符合下列要求:A、包装及密封良好。
B、型号、规格和数量与装箱单及设计文件的要求一致,且无残损和短缺。
C、铭牌标志,附件,备件齐全。
D、产品的技术文件和质量证明书齐全。
6、对仪表盘、柜、箱的开箱检查还应符合下列要求:A、表面平整,内外表面漆层完好。
B、外形尺寸和安装孔尺寸,盘、柜、箱内的所有仪表电流设备及其所有部件的型号,规格均应与设计文件相符合。
7、仪表设备及材料验收后,应按其要求的保管条件分区保管。
主要的仪表材料应按照其材质,型号及规格分类保管。
5.2、现场仪表1温度仪表1.1温度取源部件在管道上的安装,应符合下列规定。
与管道相互垂直安装时, 取源部件轴线应与管道轴线垂直相交。
在管道的拐弯处安装时,宜逆着物料流向, 取源部件轴线应与工艺管道轴线相重合。
六、压力仪表6.1、压力取源部件的安装位置应选在介质流速稳定的地方。
自动化仪表设备安装技术交底一、工程概况某装置自控仪表设备约在2500台左右,大部分设备、仪表为露天安装,需要伴热、保温的均采用低压蒸汽热源。
安装在爆炸危险区域内的仪表选用隔爆型和本质安全型,因此,本装置仪表设备安装工程量大而复杂,安装难度大,在施工开始前一定要做好前期准备工作。
二、施工准备1.材料设备要求.(1) 对到货仪表首先核对随机装箱单。
(2) 按设计规格表和有关资料(说明书、图纸)列出设备、材料汇总明细表。
(3) 检查仪表外包装及仪表外观有无损坏、水浸、污染等现象并做好记录。
(4) 检查出厂说明书是否详尽,随带配件是否齐全。
(5) 核对被校验仪表铭牌上规格型号是否符合设计要求。
(6) 检查出厂合格证及出厂检定证书,确认出厂状态。
(7) 详细填写检查结果,对短缺、不符、损坏部分要由供应商签字确认。
2.主要机具(1) 铅笔、皮尺、水平尺、线坠、粉线袋、桶、刷子。
(2) 手锤、钢锯、锯条、扁锉、圆锉、半圆锉、套丝板、钻头。
(3) 砂轮锯、套管机、揻管器、压力、电焊机、气焊工具。
(4) 电烙铁、电炉、锡锅、兆欧表、工具箱、高凳等。
3.作业条件(1) 在配合土建结构施工的同时做好预埋铁件及预留孔洞。
(2) 配合土建装修、工艺设备安装、管道安装、电气、防腐、保温、给排水等专业施工的同时进行仪表安装。
三、施工工艺仪表设备按安装位置可分为现场仪表,控制室仪表。
1.现场仪表安装现场仪表为就地安装仪表和一次仪表。
有压力元件、温度元件、节流装置、靶式流量计、涡轮流量计、电磁流量计、椭圆齿轮流量计、变送器、物位仪表、传感器、调节阀等。
(1) 安装前首先认真检查仪表设备的型号、规格应符合设计要求,且说明书,合格证齐全。
(2) 仪表设备应安装在便于操作维修、安全不易损坏的地方;避免安装在振动、强磁场干扰和有腐蚀性气体的地方。
(3) 仪表设备必须经调试确认合格后方可进行安装。
(4) 仪表设备应安装牢固、平直。
(5) 注意仪表外壳上标有流量方向的仪表应于被测介质的实际流动方向一致,且在工艺管道吹扫后进行安装,以免损伤仪表设备。
仪表施工技术交底大全表仪表施工技术交底大全表一、引言仪表施工技术交底是工业仪表安装和维护过程中不可或缺的环节。
本文旨在提供一份全面的仪表施工技术交底大全表,包括仪表施工的基础知识、技术细节、验收标准和总结等内容,以帮助读者更好地理解和应用仪表施工技术。
二、仪表施工技术基础1、电气接线(1)熟悉电气图纸,了解仪表与电源、控制系统的连接方式。
(2)遵循电气安全规范,正确使用绝缘胶带进行接线。
(3)确保接线牢固,不松动、不短路。
2、仪表安装(1)根据工艺要求和设计图纸,确定仪表的安装位置和方式。
(2)使用合适的工具进行仪表安装,确保安装牢固、正确。
(3)进行仪表调试,确保其正常工作。
三、仪表施工技术细节1、管道布置(1)根据工艺要求和设计图纸,确定管道的布置位置和方式。
(2)遵循管道安装规范,确保管道布置安全、合理。
(3)考虑管道的后期维护和检修,合理设计管道布局。
2、电缆选择(1)根据仪表的功率需求、信号类型和质量等级,选择合适的电缆。
(2)考虑电缆的敷设环境和敷设方式,选择合适的电缆型号和规格。
(3)确保电缆质量合格,无损坏、无短路等现象。
3、仪表安装方式(1)根据设计图纸和工艺要求,确定仪表的安装方式和位置。
(2)遵循仪表安装规范,确保仪表安装牢固、正确。
(3)进行仪表调试,确保其正常工作。
四、仪表施工技术验收1、强度测试(1)对仪表进行强度测试,确保其能承受设计压力和其他相关参数。
(2)记录测试数据,分析并处理异常情况。
2、漏水检查(1)对仪表进行漏水检查,确保其密封性能良好。
(2)记录检查结果,处理异常情况。
3、油污清理(1)对仪表进行油污清理,确保其清洁度符合要求。
(2)记录清理过程和结果,处理异常情况。
五、仪表施工技术总结1、施工安全(1)确保施工人员熟悉安全操作规程,佩戴必要的安全防护设备。
(2)遵循安全规定,避免违规操作和危险行为。
2、施工质量(1)遵循设计图纸和施工规范,确保施工质量符合要求。
一、工程名称:__________二、分项工程名称:__________三、施工班组:__________四、交底时间:____年__月__日五、交底内容:1. 安全基本规定(1)进入施工现场必须佩戴安全帽,扣好帽带,着装整齐,不得赤脚或穿拖鞋、高跟鞋。
(2)施工现场严禁吸烟,严禁酒后上岗,严禁打架斗殴。
(3)非专业人员不得擅自操作电气设备,必须经过专业培训并取得相应资格。
(4)施工现场应配备足够的安全防护用品,如绝缘手套、绝缘鞋、安全带等。
2. 电气设备安装安全(1)电气设备的安装应由专业人员进行,安装前应详细检查设备是否完好,接线是否正确。
(2)电气设备安装过程中,应确保电源切断,并挂上明显的警示标志。
(3)高压电气设备安装时,操作人员必须穿戴绝缘防护用品,并严格遵守操作规程。
(4)电气设备周围应保持清洁,不得堆放易燃易爆物品。
3. 仪表安装安全(1)仪表安装前,应检查仪表是否完好,线路是否畅通,安装位置是否合理。
(2)仪表安装过程中,应确保仪表与管道连接牢固,防止泄漏。
(3)仪表安装完成后,应进行调试和校验,确保其准确性和可靠性。
(4)仪表周围应保持通风良好,避免高温、潮湿等不利环境。
4. 高空作业安全(1)高空作业必须使用安全带,并确保安全带系牢。
(2)高空作业平台应牢固可靠,必要时使用脚手架。
(3)高空作业人员应定期进行体检,确保身体条件适合高空作业。
(4)高空作业区域应设置警戒线,并安排专人进行监护。
5. 特殊作业安全(1)动火作业必须办理动火作业许可证,并采取防火措施。
(2)受限空间作业必须办理受限空间作业许可证,并采取通风、照明等措施。
(3)电焊作业必须穿戴绝缘防护用品,并采取防触电措施。
(4)噪声、振动作业应采取降噪、减振措施,确保操作人员健康。
六、应急处理措施1. 发生电气设备故障时,应立即切断电源,并通知专业人员处理。
2. 发生火灾时,应立即报警,并采取灭火措施。
3. 发生人员受伤时,应立即进行现场急救,并拨打急救电话。
仪表安装施工技术交底
项目名称 建设单位
施工单位
交底班组 电 工 班 分项工程 仪表安装工程 交底时间
交底内容: 1.概述
本工程仪表安装内容是25kt/a 粗苯精制装置内的所有仪表安装工程,本装置的仪表工程在设计上其分为8个工号。
即100#,原料处理工序;200#,压缩工序;300#,加氢工序;400#,脱轻工;500#精馏工序;600#,罐区工序;700#导热油站;800#水循环。
该工程采用了智能 化变送器和先进的DCS 控制系统自动化程度高
2.施工准备
(1)熟悉施工图,掌握设计要领和施工要领;
(2)在自审图纸的基础上进行图纸会审,尤其与土建和工艺专业的图纸会审,解决发现的问题; (3)编制施工技术方案,提出施工方法和步骤、施工用料和机械运输计划、劳动力安排与安全 技
术措施
(4)按照材料计划和加工件计划准备安装用材料和加工件,按施工技术方案准备施工工具和机。
3电缆桥架、电缆保护管安装
(1) 本工程电缆桥架采用槽式带盖板。
仪表电缆桥架沿管架及结构柱等敷设。
桥架连接件一般 (2) 与桥架同时供货,采用半圆头方颈螺栓连接,连接时,螺帽在桥架外侧见下图
交底人 接底人
桥架
螺帽
桥架连接螺栓位置示意图
