自动化仪表设备安装技术交底一、工程概况某装置自控仪表设备约在2500台左右，大部分设备、仪表为露天安装，需要伴热、保温的均采用低压蒸汽热源。
安装在爆炸危险区域内的仪表选用隔爆型和本质安全型，因此，本装置仪表设备安装工程量大而复杂，安装难度大，在施工开始前一定要做好前期准备工作。
二、施工准备1．材料设备要求．(1) 对到货仪表首先核对随机装箱单。
(2) 按设计规格表和有关资料(说明书、图纸)列出设备、材料汇总明细表。
(3) 检查仪表外包装及仪表外观有无损坏、水浸、污染等现象并做好记录。
(4) 检查出厂说明书是否详尽，随带配件是否齐全。
(5) 核对被校验仪表铭牌上规格型号是否符合设计要求。
(6) 检查出厂合格证及出厂检定证书，确认出厂状态。
(7) 详细填写检查结果，对短缺、不符、损坏部分要由供应商签字确认。
2．主要机具(1) 铅笔、皮尺、水平尺、线坠、粉线袋、桶、刷子。
(2) 手锤、钢锯、锯条、扁锉、圆锉、半圆锉、套丝板、钻头。
(3) 砂轮锯、套管机、揻管器、压力、电焊机、气焊工具。
(4) 电烙铁、电炉、锡锅、兆欧表、工具箱、高凳等。
3．作业条件(1) 在配合土建结构施工的同时做好预埋铁件及预留孔洞。
(2) 配合土建装修、工艺设备安装、管道安装、电气、防腐、保温、给排水等专业施工的同时进行仪表安装。
三、施工工艺仪表设备按安装位置可分为现场仪表，控制室仪表。
1．现场仪表安装现场仪表为就地安装仪表和一次仪表。
有压力元件、温度元件、节流装置、靶式流量计、涡轮流量计、电磁流量计、椭圆齿轮流量计、变送器、物位仪表、传感器、调节阀等。
(1) 安装前首先认真检查仪表设备的型号、规格应符合设计要求，且说明书，合格证齐全。
(2) 仪表设备应安装在便于操作维修、安全不易损坏的地方；避免安装在振动、强磁场干扰和有腐蚀性气体的地方。
(3) 仪表设备必须经调试确认合格后方可进行安装。
(4) 仪表设备应安装牢固、平直。
(5) 注意仪表外壳上标有流量方向的仪表应于被测介质的实际流动方向一致，且在工艺管道吹扫后进行安装，以免损伤仪表设备。
仪表施工技术交底大全表仪表施工技术交底大全表一、引言仪表施工技术交底是工业仪表安装和维护过程中不可或缺的环节。
本文旨在提供一份全面的仪表施工技术交底大全表，包括仪表施工的基础知识、技术细节、验收标准和总结等内容，以帮助读者更好地理解和应用仪表施工技术。
二、仪表施工技术基础1、电气接线（1）熟悉电气图纸，了解仪表与电源、控制系统的连接方式。
（2）遵循电气安全规范，正确使用绝缘胶带进行接线。
（3）确保接线牢固，不松动、不短路。
2、仪表安装（1）根据工艺要求和设计图纸，确定仪表的安装位置和方式。
（2）使用合适的工具进行仪表安装，确保安装牢固、正确。
（3）进行仪表调试，确保其正常工作。
三、仪表施工技术细节1、管道布置（1）根据工艺要求和设计图纸，确定管道的布置位置和方式。
（2）遵循管道安装规范，确保管道布置安全、合理。
（3）考虑管道的后期维护和检修，合理设计管道布局。
2、电缆选择（1）根据仪表的功率需求、信号类型和质量等级，选择合适的电缆。
（2）考虑电缆的敷设环境和敷设方式，选择合适的电缆型号和规格。
（3）确保电缆质量合格，无损坏、无短路等现象。
3、仪表安装方式（1）根据设计图纸和工艺要求，确定仪表的安装方式和位置。
（2）遵循仪表安装规范，确保仪表安装牢固、正确。
（3）进行仪表调试，确保其正常工作。
四、仪表施工技术验收1、强度测试（1）对仪表进行强度测试，确保其能承受设计压力和其他相关参数。
（2）记录测试数据，分析并处理异常情况。
2、漏水检查（1）对仪表进行漏水检查，确保其密封性能良好。
（2）记录检查结果，处理异常情况。
3、油污清理（1）对仪表进行油污清理，确保其清洁度符合要求。
（2）记录清理过程和结果，处理异常情况。
五、仪表施工技术总结1、施工安全（1）确保施工人员熟悉安全操作规程，佩戴必要的安全防护设备。
（2）遵循安全规定，避免违规操作和危险行为。
2、施工质量（1）遵循设计图纸和施工规范，确保施工质量符合要求。
电气仪表安装技术交底记录3543-G111技术交底记录：压缩机一区、反应产物干燥区和碱洗三部分仪表安装工程。
本工程的仪表安装工作包括：仪表电缆桥架的安装、仪表电缆敷设及校接线、仪表电缆保护管的敷设、仪表测量管路敷设及试压、仪表单体调试及安装、仪表回路试验及仪表联锁系统的试验等。
一、电缆槽(槽式电缆桥架)的安装1.施工前应仔细核对结构和管道图，确保电缆槽(桥架)不与工艺管道及设备冲突，电缆槽型号规格应符合设计要求，电缆槽内隔板安装应与施工图相符。
2.根据电缆桥架到货情况，在地面进行大部分组对工作，现场进行最终安装。
3.电缆桥架的安装程序是先主干线后分支线，先将弯头、三通和大小头定位后再进行直线段安装。
4.电缆桥架应保持横平竖直，接口平整无毛刺；同一水平面的电缆桥架支架形式尽量统一，标高一致；多层桥架安装时，弯曲部分弧度应一致，层间间距均匀。
5.电缆桥架安装和配导管过程中不应破坏电缆桥架的防锈结构。
6.电缆槽底板应开孔径为Φ5～Φ8mm漏水孔，开孔时应由里向外进行施工，避免槽内留有毛刺。
7.必须开孔时应采用开孔器或其他机械开孔方式，严禁用气焊切割。
8.电缆槽进入控制室处在电缆敷设完毕后，应进行密封处理。
9.不同电压等级、不同信号种类的电缆应走不同的电缆桥架或在桥架内有隔板分隔。
10.电缆桥架的固定应牢靠，当电缆桥架直线长度超过30米时应留有伸缩缝。
11.电缆桥架的固定支架间距应不大于3米，桥架支撑点应尽量靠近桥架拐弯处。
12.电缆桥架长度不超过30米应有与一根接地线与电气接地点或管廊架连接。
13.电缆桥架敷设在易燃、易爆气体管道和热力管道的下方，与管道的最小净距应符合规范。
二、电缆保护管的安装1.现场电线管采用热镀锌焊接钢管，在材料接收前应检查钢管的规格、尺寸符合国家规范要求，镀锌层完好，管子不应有变形及裂缝，其内部应清洁、无毛刺。
2.所有电缆保护管及防爆接线盒都应良好接地。
3.线管应排列整齐，固定点间距均匀，安装牢固；在终端、弯头中点或柜、台、箱、盘等边缘的距离150~500mm范围内设有管卡。
压⼒仪表安装技术交底2024-09-27•压⼒仪表安装概述•准备⼯作与材料清单•压⼒仪表安装步骤详解•校验、调试与验收流程•维护保养策略制定•培训总结与未来改进⽅向CATALOGUE ⽬ 录01压⼒仪表安装概述压力仪表是以大气压力为基准，用于测量大于大气压力的仪表，主要用于液体、气体与蒸汽的压力测量。
定义按弹性敏感元件不同，分为弹簧管式、膜盒式、膜片式和波纹管式等；根据用途和特殊需求，分为普通压力表、氧气压力表、电接点压力表、远传压力表、耐振压力表、双针双管或双针单管压力表、数显压力表、数字精密压力表等。
分类压⼒仪表定义与分类安装⽬的及重要性确保压⼒仪表准确测量和显⽰管道或设备中的压⼒值，为⽣产过程的监测和控制提供可靠数据。
重要性压⼒仪表的准确测量和显⽰对保证⽣产过程的安全和稳定⾄关重要，错误的读数可能导致⽣产效率下降、产品质量问题甚⾄安全⽣产事故。
⼯业应⽤在⽯油、化⼯、冶⾦、电⼒、⽔利等⾏业中的⽣产设备和管道系统中⼴泛应⽤，⽤于监测设备和管道的⼯作压⼒。
环境监测⽤于监测⼤⽓压⼒、⽔压等环境参数，以预测天⽓变化、⽔文情况等。
航空航天在⻜机、航天器等各类航空器的测压和控压系统中应⽤，监测⻜机发动机、⽓缸、液压系统等的压⼒。
汽⻋⼯业监测汽⻋发动机、轮胎、制动系统等的压⼒，保证汽⻋的正常⼯作和⾏⻋安全。
医疗⾏业⽤于测量⼼脏、⾎管等器官的压⼒，辅助医⽣进⾏诊断和治疗。
常⻅应⽤场景分析0102030405法规与标准遵循010203遵循市场监管总局《实施强制管理的计量器具⽬录》的规定，对压⼒仪表进⾏强制检定或非强制检定。
安装过程中需遵循相关⾏业标准和技术规范，确保压⼒仪表的安装质量和使⽤安全。
在特殊介质（如⾼温、⾼压、腐蚀性介质）的应⽤中，需遵循特定的安装要求和防护措施。
02准备⼯作与材料清单现场勘查与设计⽅案制定环境评估对安装现场进⾏环境评估，确认温度、湿度、振动等条件是否满⾜压⼒仪表的安装要求。
布局规划根据⼯艺流程和设备布局，合理规划压⼒仪表的安装位置，确保测量准确且便于维护。
仪表安装施工技术交底
项目名称 建设单位
施工单位
交底班组 电 工 班 分项工程 仪表安装工程 交底时间
交底内容： 1.概述
本工程仪表安装内容是25kt/a 粗苯精制装置内的所有仪表安装工程，本装置的仪表工程在设计上其分为8个工号。
即100#，原料处理工序；200#，压缩工序；300#，加氢工序；400#，脱轻工；500#精馏工序；600#，罐区工序；700#导热油站；800#水循环。
该工程采用了智能 化变送器和先进的DCS 控制系统自动化程度高
2.施工准备
（1）熟悉施工图，掌握设计要领和施工要领；
（2）在自审图纸的基础上进行图纸会审，尤其与土建和工艺专业的图纸会审，解决发现的问题； （3）编制施工技术方案，提出施工方法和步骤、施工用料和机械运输计划、劳动力安排与安全 技
术措施
（4）按照材料计划和加工件计划准备安装用材料和加工件，按施工技术方案准备施工工具和机。
3电缆桥架、电缆保护管安装
(1) 本工程电缆桥架采用槽式带盖板。
仪表电缆桥架沿管架及结构柱等敷设。
桥架连接件一般 (2) 与桥架同时供货，采用半圆头方颈螺栓连接，连接时，螺帽在桥架外侧见下图
交底人 接底人
桥架
螺帽
桥架连接螺栓位置示意图
施工技术交底2
施工技术交底3
施工技术交底4
施工技术交底5
施工技术交底6
施工技术交底7
施工技术交底8
施工技术交底9。

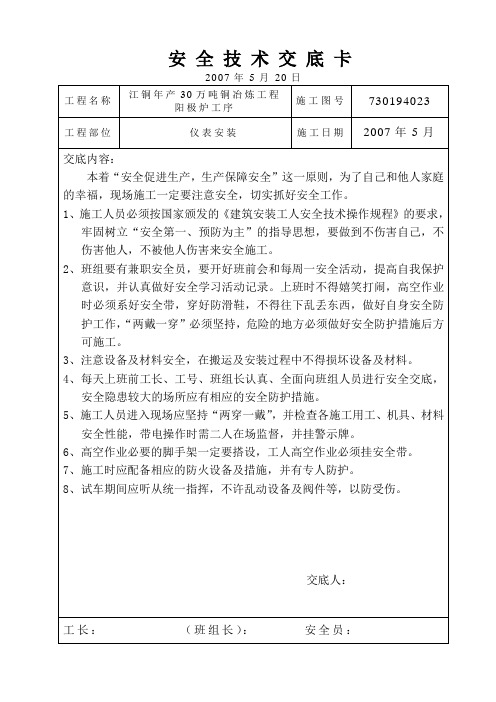

编号：FS-QG-56142仪表安全技术交底
施工单位风顺建施工程有
限公司工程名称广东深圳·旧
改项目(B)区
施工部位8#工地、15#工地施工内容xx操作
技术交底内
容
交底内容:
特点:1﹑仪表作业技术性复杂，作业要求高。
2﹑工作要细，容易产生差错。
安全技术措施要求:
1、仪表作业前必须召开班组安全会，对施工人员进行安全技术交底，未经安全交底人员不准上岗。
2、仪表班组人员要认真学习，熟悉仪表安装安全技术方案，根据方案要求认真做好安装前的各项安全准备工作。
3、仪表作业中的电气、电焊、气焊人员必须恃有上岗证，分工明确，仪表作业中严
禁吸烟，并配备消防灭火机。
4、在仪表作业过程中必须遵守本专业安
全操作规程，听从指挥，严禁违章作业，违
章指挥，并正确使用劳动防护用品。
5、仪表作业严禁带电作业。
离开作业岗
位时，应切断电源。
6、施放电缆时在2米以上高处作业必须
佩挂安全带，戴好安全帽，在仪表作业房内
严禁边工作边吸烟。
7、仪表试运时，应挂安全标志牌。
交底人签名XX职务施工员时间20xx.3.8接收人（全员）签字：
注：本交底一式三份，班组、交底人、资料保管员各一份。
技术交底卡
仪表之间的连接必须通过防爆金属软管进行连接。
电缆管不应平行设在工艺管道的正上方或正下方。
⑩在压力试验合格后，应做好试压和安装记录。
C.仪表管的防腐保温施工要求
①涂漆前必须对管道表面进行处理，清除铁锈、焊渣、毛刺等污物；
②涂漆的种类和保温的种类、厚度应符合设计要求；
③仪表管的防腐保温应在仪表管试压合格后进行。
3.电缆桥架及支架安装
3.1电缆桥架、桥架的支架、连接件和附件的质量应符合有关技术标准。
桥架的规格、支吊跨距、防腐类型应符合设计
要求。
3.2桥架在每个支吊架上的固定应牢固，梯架连接板的螺栓应紧固，螺母应位于梯架的外侧。
3.3电缆桥架转弯处的转弯半径不应小于该桥架上的电缆的最小允许弯曲半径的最大者。
3.4电缆支架加工时，钢材应平直，无明显扭曲。
下料误差应在5mn范围内，切口无卷边，毛剌。
支架焊接
应牢固，无显著变形。
各横档间的垂直净距与设计偏差不应大于5mm电缆支架必须进行防腐处理。
3.5电缆支架牢固，横平竖直，各支架的同层横层横档应在同一水平面上，其高低偏差不应大于5mm
3.6桥架安装必须平行或垂直于墙或地面。
3.7桥架的开孔或切割，必须采用机械方式施工，不允许用电气焊加工。
切口处必须再涂一层防腐漆。
3.8为了保证桥架的电气通路，节与节之间，必须联接可靠，必要时可采用导线跨接。
3.9电缆桥架之间联接处要牢固可靠，不得有松动。
3.10.电缆桥架在通过防火墙或楼板孔洞时应采用无机防火堵料封存。
3.11.在桥架内应通长敷设一根-40 X 4热镀锌扁钢，并在本界区两端与埋地接地装置可靠焊接
3.12.现场制作的支架间距不大于3米，支架的各金属构件采用焊接连接，并与金属梁、柱焊接连接，必要
时采取加固措施，在穿过变形缝时要有补偿装置。
4:根据本工程的特点，对于主要典型仪表设备的安装技术要求说明如下：
7.1设备安装前应进行外观检查、性能校验和测量范围调整，并做好相应的记录。
7.2对于调节阀、流量仪表的安装必须按照P& ID图来确定其安装方向。
7.3温度计在工艺管道上的插入方向应与被测介质逆向或垂直。
7.4在安装孔板前，应进行外观及尺寸检查，孔板加工尺寸应符合设计要求。
7.5孔板的锐边应迎向被测介质的流向，孔板和孔板法兰的端面应和轴线垂直，其偏差不应大于1°。
7.6正负压室引压管不得接错。
7.7孔板两测的直管段长度应符合设计要求。
7.8安全栅应可靠接地
7.9在搬运、安装单法兰液位变送器时应注意对其受压膜盒的保护。
5. DCS系统安装
(1)DCS系统安装必须在控制室的土建、电气、空调工程、机柜型钢基础及接地系统总线全部完工后安装。
(2)控制室已具备封闭式管理条件，且室内的温、湿度均达到系统要求。
(3)在搬运时应注意对DCS系统机柜的保护,应保持平稳，防止剧冲击，并在甲方有关人员的监督下进行。
(4)随机电缆的型号、尺寸及附件应齐全，且其外部绝缘层应无损坏，绝缘电阻应符合制造厂标准。
⑸系统模件之间、节点之间及相关终端之间的电缆应连接正确，网络通讯电缆、总线电缆之间的连接应
符合制造厂及系统的设计要求。
(6)安全接地、工作接地应按设计图和系统设备技术条件要求进行检查。
(7)安全栅机柜内部的安全栅接地应符合设计规定和本安系统要求。
(8)在端接电源线路前，应仔细检查电源分配器的输出、输入回路至各系统设备电源控制开关的正确性，并
检查电源的极性是否正确。
(9)对所有的外围设备进行外观检查。
(10)相邻两机柜或操作台顶部高度允许偏差为2mm当连接超过两处时，其顶部高度最大偏差不应大于5mm
相邻两机柜或操作台正面接缝处的平面度允许偏差为1mm当连接超过五处时，正面的累计平面度最
大偏差不应大于5 mm。
机柜间的接缝间隙不应大于 2 mm=
(11)DCS机柜与型钢基础之间应垫一层橡胶垫，与基础固定用的螺栓应加绝缘套，从保证DCS机柜处于“浮
空”状态。
(12)系统安装后应经常保持控制室内的清洁卫生。
(13)系统送电前施工单位应会同监理、业主、设计、制造厂代表等有关人员对系统的安装、电源、接地、
系统电缆及配线进行检查确认。
6.系统调试
DCS系统调试
1)DCS配电盘送电之前应将配电盘和全部机柜内的所有电源开关置于“OFF状态。
2)在确认所有接线正确的情况下，分别将电源开关置于“ON状态。
检查电源指示灯是否正常。
3)在DCS设备硬件工作正常后，启动操作站，确认系统正常，从工程师站下装系统软件、应用软件及资料软件。
4)向各台设备下装系统软件及数据库文件。
在系统状态显示画面上确认控制站“OK'。
