自动化仪表设备安装专业技术交底资料

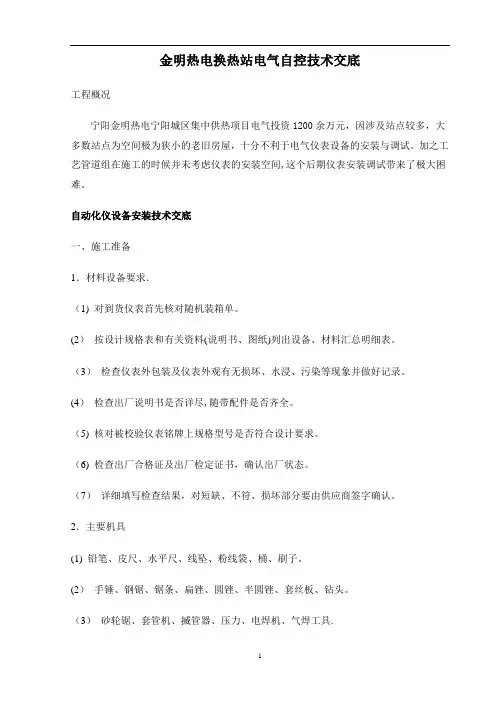

金明热电换热站电气自控技术交底工程概况宁阳金明热电宁阳城区集中供热项目电气投资1200余万元，因涉及站点较多，大多数站点为空间极为狭小的老旧房屋，十分不利于电气仪表设备的安装与调试。

加之工艺管道组在施工的时候并未考虑仪表的安装空间,这个后期仪表安装调试带来了极大困难。

自动化仪设备安装技术交底一、施工准备1．材料设备要求．（1) 对到货仪表首先核对随机装箱单。

(2）按设计规格表和有关资料(说明书、图纸)列出设备、材料汇总明细表。

（3）检查仪表外包装及仪表外观有无损坏、水浸、污染等现象并做好记录。

(4）检查出厂说明书是否详尽,随带配件是否齐全。

（5) 核对被校验仪表铭牌上规格型号是否符合设计要求。

（6) 检查出厂合格证及出厂检定证书，确认出厂状态。

（7）详细填写检查结果，对短缺、不符、损坏部分要由供应商签字确认。

2．主要机具(1) 铅笔、皮尺、水平尺、线坠、粉线袋、桶、刷子。

(2）手锤、钢锯、锯条、扁锉、圆锉、半圆锉、套丝板、钻头。

（3）砂轮锯、套管机、揻管器、压力、电焊机、气焊工具.（4) 电烙铁、电炉、锡锅、兆欧表、工具箱、高凳等.3．作业条件(1) 在配合土建结构施工的同时做好预埋铁件及预留孔洞。

(2) 配合土建装修、工艺设备安装、管道安装、电气、防腐、保温、给排水等专业施工的同时进行仪表安装。

二、施工工艺仪表设备按安装位置可分为现场仪表，控制室仪表。

1．现场仪表安装现场仪表为就地安装仪表和一次仪表。

有压力元件、温度元件、节流装置、靶式流量计、涡轮流量计、电磁流量计、椭圆齿轮流量计、变送器、物位仪表、传感器、调节阀等。

（1) 安装前首先认真检查仪表设备的型号、规格应符合设计要求，且说明书，合格证齐全。

(2) 仪表设备应安装在便于操作维修、安全不易损坏的地方；避免安装在振动、强磁场干扰和有腐蚀性气体的地方。

（3）仪表设备必须经调试确认合格后方可进行安装。

(4）仪表设备应安装牢固、平直.（5) 注意仪表外壳上标有流量方向的仪表应于被测介质的实际流动方向一致，且在工艺管道吹扫后进行安装,以免损伤仪表设备。

自动化仪表设备安装技术交底一、工程概况某装置自控仪表设备约在2500台左右，大部分设备、仪表为露天安装，需要伴热、保温的均采用低压蒸汽热源。

安装在爆炸危险区域内的仪表选用隔爆型和本质安全型，因此，本装置仪表设备安装工程量大而复杂，安装难度大，在施工开始前一定要做好前期准备工作。

二、施工准备1．材料设备要求．(1) 对到货仪表首先核对随机装箱单。

(2) 按设计规格表和有关资料(说明书、图纸)列出设备、材料汇总明细表。

(3) 检查仪表外包装及仪表外观有无损坏、水浸、污染等现象并做好记录。

(4) 检查出厂说明书是否详尽，随带配件是否齐全。

(5) 核对被校验仪表铭牌上规格型号是否符合设计要求。

(6) 检查出厂合格证及出厂检定证书，确认出厂状态。

(7) 详细填写检查结果，对短缺、不符、损坏部分要由供应商签字确认。

2．主要机具(1) 铅笔、皮尺、水平尺、线坠、粉线袋、桶、刷子。

(2) 手锤、钢锯、锯条、扁锉、圆锉、半圆锉、套丝板、钻头。

(3) 砂轮锯、套管机、揻管器、压力、电焊机、气焊工具。

(4) 电烙铁、电炉、锡锅、兆欧表、工具箱、高凳等。

3．作业条件(1) 在配合土建结构施工的同时做好预埋铁件及预留孔洞。

(2) 配合土建装修、工艺设备安装、管道安装、电气、防腐、保温、给排水等专业施工的同时进行仪表安装。

三、施工工艺仪表设备按安装位置可分为现场仪表，控制室仪表。

1．现场仪表安装现场仪表为就地安装仪表和一次仪表。

有压力元件、温度元件、节流装置、靶式流量计、涡轮流量计、电磁流量计、椭圆齿轮流量计、变送器、物位仪表、传感器、调节阀等。

(1) 安装前首先认真检查仪表设备的型号、规格应符合设计要求，且说明书，合格证齐全。

(2) 仪表设备应安装在便于操作维修、安全不易损坏的地方；避免安装在振动、强磁场干扰和有腐蚀性气体的地方。

(3) 仪表设备必须经调试确认合格后方可进行安装。

(4) 仪表设备应安装牢固、平直。

(5) 注意仪表外壳上标有流量方向的仪表应于被测介质的实际流动方向一致，且在工艺管道吹扫后进行安装，以免损伤仪表设备。

一级建造师机电专业-自动化仪表工程安装技术案例考试点（一）自动化仪表工程安装技术在一级建造师机电专业中是基础章节，历年考试多以选择题出现，案例题能考的就是取源部件的安装要求及仪表设备安装要求。

与本章关联的章节是建筑施工智能化，可相结合复习。

一·自动化仪表工程安装程序1.施工准备阶段工作--①进行技术交底。

明确所承担施工任务的特点、技术质量要求、系统的划分、施工工艺、施工要点和注意事项，强调工程技术的具体要求、安全措施、施工程序等。

②施工机具、标准仪器、仪表设备及材料的准备。

监视和测量设备应按规定的时间间隔或在使用前进行校准和(或)验证。

对爆炸和火灾危险区域内的仪表必须全部检验。

对规定禁油和脱脂的仪表应按要求进行检验。

2.自动化仪调试工作--①仪表回路试验和系统试验必须全部检验。

②交接验收前，仪表工程应连续开通投入运行48h，并运行正常。

3.自动化仪表线路及管路安装要求--①电缆不应有中间接头，当需要中间接头时，应在接线箱或接线盒内接线，接头宜采用压接；当采用焊接时，应采用无腐蚀性焊药。

补偿导线应采用压接。

同轴电缆和高频电缆（传输高频信号）应采用专用接头。

②补偿导线:用其连接热电偶与测量装置，以补偿它们与热电偶连接处的温度变化所产生的误差。

实质上是由两种不同的金属组成的热电偶。

穿电缆导管或在电缆桥架内敷设，不得直接埋地敷设。

当补偿导线与测量仪表之间不采用切换开关或冷端温度补偿器时，宜将补偿导线和仪表直接连接。

③光纤：连接前后均应对光纤进行测试，光缆弯曲半径≥光缆外径15倍光缆敷设完毕，光缆端头应做密封防潮处理，不得浸水。

④在电缆桥架内，交流电源线路和仪表信号线路应用金属隔板隔开敷设。

⑤仪表信号线路、仪表供电线路、安全联锁线路、补偿导线及本质安全型仪表线路和其他特殊仪表线路，应分别采用各自的电缆导管。

4.爆炸和火灾危险环境的仪表线路及仪表装置施工--①防爆设备必须有铭牌和防爆标识，并应在铭牌上标明国家授权的机构颁发的防爆合格证编号。

仪表安装施工技术交底施工企业：XXXX公司№：(津建安表22)工程名称XXXX厂工种安装施工部位仪表安装施工交底时间2019年月日一、主要实物工作量工程项目单位数量现场仪表设备台548电缆桥架安装米1334电缆保护管/气源管安装米7393电缆敷设米228870二、工程特点1、很多工号为爆炸危险区域，所有仪表防护等级不低于IP55，施工要求高。

2、桥架安装、电缆保护管、气源管安装时，注意与管道配合，避免交叉打架。

3、仪表安装工作大部分都在后期进行，总工作时间短，给施工增加难度。

三.施工原则1、严格按照图纸及规范施工，保质量、保工期。

2、坚持“三不施工”原则：图纸不清楚不施工；材料、设备质量不符合要求不施工；不安全因素不排除不施工。

施工应遵循先地下、后地上的原则，与土建专业密切配合，隐蔽工程施工要与土建同步。

3、施工中当设计图纸与现场实际情况发生矛盾时，要通过正常程序解决后才能施工。

四、施工程序五、施工方法及技术要求 5.1 施工准备1、仪表工程施工根据施工方案进行组织。

2、仪表工程施工前，参加建设单位，监理单位组织的施工图纸设计文件会审。

3、仪表工程施工前，对所有施工人员进行技术交底。

4、仪表设备及材料到达现场后，应进行检验或验证。

5、对仪表设备及材料的开箱检查和外观检查，要符合下列要求： A 、包装及密封良好。

B 、型号、规格和数量与装箱单及设计文件的要求一致，且无残损和短缺。

C 、铭牌标志，附件，备件齐全。

D 、产品的技术文件和质量证明书齐全。

设备材料出库箱柜支撑件制作 仪表桥架安装箱柜安装电缆保护管安装 单台仪表调试 仪表管路敷设电缆敷设及就位 仪表就位系统调试联动试车竣工验收E、及规范有关条件中对外观检查的规定。

6、对仪表盘、柜、箱的开箱检查还应符合下列要求：A、表面平整，内外表面漆层完好。

B、外形尺寸和安装孔尺寸，盘、柜、箱内的所有仪表电流设备及其所有部件的型号，规格均应与设计文件相符合。

仪表安装技术交底(可以直接使用，可编辑实用优秀文档，欢迎下载）仪表安装工程技术交底书定边采油厂樊学油区地面工程樊一联合站定边采油厂樊学油区地面工程樊一联合站仪表安装工程技术交底书技术交底人:施工班组:施工班组长:质量安全员:交底日期:仪表安装工程技术交底书定边采油厂樊学油区地面工程樊一联合站1、技术交底说明本技术交底使用于定边采油厂樊学油区地面工程樊一联合站仪表安装工程的施工。

2、交底依据2.1西安长庆科技工程有限责任公司长庆勘察设计研究所提供的相关施工图纸、文件以及标准图集。

2.2施工规范：《自动化仪表工程施工及验收规范》GB50093-2002。

2.2.2《石油建设工程质量检验评定标准自动化仪表安装工程》SY4031-93。

2.2.3《火灾自动报警系统施工及验收规范》GB50166-92。

3、工程特点3.1施工区域大，交叉作业多，电缆与保护管均为地埋工程。

3.2技术要求高，施工难度大。

4、施工准备、施工工序及主要质量控制点4.1技术准备4.1.1组织相关人员进行施工图纸汇审，进行设计交底。

4.1.2技术人员图纸汇审，认真熟悉图纸和各种相关规范，编制切实可行的施工技术方案。

4.1.3技术人员对施工人员进行施工前的技术交底。

4.2材料准备按设计图纸，提出材料计划，并依据设计图纸等资料，对到场材料逐一检查验收，对于不符合要求的材料，应禁止使用，同时向供应部门反馈信息，以便及时采取措施。

4.3作业条件准备现场达到“三通一平”条件；施工管理人员、作业人员配备到位，安装作业人员的组织管理就绪；设计已作交底，图纸经过会审，问题已处理完毕；仪表安装工程技术交底书定边采油厂樊学油区地面工程樊一联合站施工图纸资料、标准图集、施工及验收标准规范等已准备就绪，满足施工要求；编制了施工技术方案，明确了安装的范围、方法和其它有关要求；对施工人员已进行技术交底，明确了施工程序、施工方法、质量标准、质量记录和成品保护、HSE技术要求。

自动化仪表设备的安装及调试分析摘要：现阶段，自动化仪表安装及调试属于工程项目建设的关键组成部分，安装及调试与自控系统正常应用密切相关，因此，自动化仪表设备安装应建立在仪表施工规范和仪表设计标准之上。

可将调试装置、管路、线路和仪器等部件组装整合，形成回路系统，并完成检测工作和调试工作，以此提升自动化仪表应用安全性，证生产过程安全可靠的运行。

下面本文就自动化仪表设备的安装及调试进行简要分析。

关键词：自动化仪表设备；安装；调试；1 自动化仪表工程的特点（1）类型。

自动化仪表主要用于生产自动化检测、观察记录、监督制约功能于一体的生产设备。

随着自动化程度的提高，自动化仪表的使用日益广泛，已成为工业生产中的关键设备之一。

按安装方式划分，工业自动化仪表的种类有：现场仪表和盘式仪表。

按组合形式划分，自动仪表可分为基地式仪表、单元组合仪表和综合控制装置。

按能源使用模式划分，自动仪表包括电动仪表、气动仪表和液动仪表。

从系统入侵的角度来看，自动仪表包括工业仪表和航空仪表。

（2）特点。

资料存储快捷。

在任何备用电源状态下，电力自动化仪表都能随时保存上电状态下的有关信息，并能始终保持所保存的数据。

其次，对应的资料处理。

普通的电气自动化仪表具有较低的抗干扰性，在数据检测、校对、数据转换等过程中，很容易产生许多问题。

但是，如果把微机和数据分析软件结合起来，就能有效地避免以上问题的发生，而且还能进行复杂的数据统计，对系统的数据进行优化，将信息的检查和编程结合起来，有效地控制数据。

2 自动化仪表的安装工业自动化仪表的安装和调试工作是确保工业生产运行的重要环节。

整个过程包括了安装、调试、测试。

在安装完成后，因为使用不当，会出现一些问题，如果不进行调试，很有可能会导致无法弥补的后果，因此，必须要给予足够重视。

2.1 安装前的准备工作在未对其进行安装时，施工单位技术人员要和设备的生产厂家有关技术人员及仪表专业设计要对接好，把有关的图纸、线路与原理进行核对。

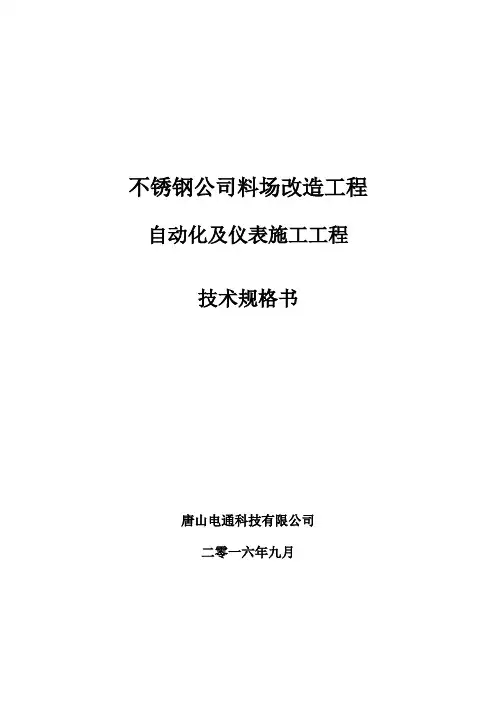

不锈钢公司料场改造工程自动化及仪表施工工程技术规格书唐山电通科技有限公司二零一六年九月目录1、工程概况 (1)2、工程范围 (1)3、技术标准 (1)4、技术方案 (3)4.1、系统总体结构 (3)4。

2、系统方案 (4)4。

3、系统要求及规范 (5)1、工程概况不锈钢公司料场改造工程自动化仪表施工工程，本着自动控制、远程监管、减员增效、节能减排、安全运行目的而进行编制。

创新使用先进的工业控制技术、计算机网络技术实现了远程及自动控制现场设备的功能。

技术规格书作为直接指导施工的依据，在保证工程质量、工期、安全生产、成本的前提下，对加强施工管理、有效的调配人员、提高施工效率、节约工程成本、保证施工现场的安全文明有积极作用。

2、工程范围本工程主要包括以下专业:1.电气自动化系统工程安装;2.自动化仪器仪表安装。

3、技术标准GB3368《工业自动化仪表电源、电压》GB777《工业自动化仪表用模拟气动信号》GB3369《工业自动化仪表用模拟直流电流信号》GB3386《工业过程测量和控制系统用电动和气动模拟记录仪和指示仪性能测定方法》GB/T13283《工业过程测量和控制用检测仪表和显示仪表精度等级》GB4830《工业自动化仪表用气源压力范围和质量》ZBY120《工业自动化仪表工作条件温度和大气压》ZBY092《工业自动化仪表电磁干扰电流畸变影响试验方法》GB4439《工业自动化仪表工作条件~振动》GB7353《工业自动化仪表盘基本尺寸及型式》JB/T1396《工业自动化仪表盘盘面布置图绘制方法》ZBN10004《工业自动化仪表公称通径值系列》ZBN10005《工业自动化仪表工作压力值系列》GB1314《流量测量仪表基本参数》ZBN10003。

26《工业自动化仪表通用试验方法-接地影响》GB/T8566-1995《计算机软件开发规范》GB/T 12504-1990《计算机软件质量保证计划规范》GB/T 12505-1990《计算机软件配置管理计划规范》GB/T 15532—1995《计算机软件单元测试》GB/T 15538—1995《软件工程标准分类法》GB/T 15853-1995《软件支持环境》GJB/Z 102-1997《软件可靠性和安全性设计准则》JGJ46-88《施工现场临时用电安全技术防范》GB/T 6988。

阳煤集团昔阳化工有限责任公司阳煤集团昔阳化工有限责任公司40万吨/年烧碱、40万吨/年PVC项目仪表安装方案施工单位建设单位编制: 审核:审核：批准:批准：编制单位：山西丰喜化工设备有限公司昔阳化工项目部编制日期：年月日目录一、工程概况及编制说明1.1 工程概况1.2编制说明1.3 编制依据二、施工准备2.1施工技术准备2.2施工人员准备2.3 施工机具准备2.4 施工材料准备三、质量目标及质量保证措施3.1质量目标3.2质量保证措施3.3施工标准及质量检验评定标准四．施工进度保证措施4.1进度保证措施五、施工方法5.1仪控安装的施工流程图5.2 DCS系统安装、调试5.3 取源部件的安装5.4 仪表桥架及管路的安装5.5 电气设备、仪表盘、柜、箱的安装5.6 仪表设备和管道的脱脂5.7 仪表和仪表设备的安装5.8 电缆、电线的敷设5.9 仪表线路的配线5.10 桥架及支架、仪表设备底座等的防腐与绝热5.11 仪表管路的伴热5.12 仪表调校六．安全保证体系及安全保证措施七、施工措施八、安全文明施工一、工程概况及编制说明：1.1 工程概况工程名称：阳煤昔阳化工40万吨/年烧碱、40万吨/年PVC项目建设单位：阳煤集团施工单位：山西丰喜化工设备有限公司监理单位：胜利油田胜利建设监理有限责任公司建设地点：山西省昔阳县赵壁乡黄岩村工程范围：离子膜烧碱、PVC项目以及锅炉岛工程，包括：仪表盘箱柜安装、仪控桥架安装、仪控电缆敷设、仪表气源安装、仪控接地极的安装、仪控元器件的安装及各仪表阀门的调校等工作；交工技术资料准备及移交等（详情参见该工程施工合同）。

1.2编制说明离子膜烧碱、PVC项目以及锅炉岛是装置正常运行的前提和保障，为了能详细说明其施工方法及技术要求，保证仪控系统的安装质量，促进施工安装技术的进步，确保设备安装后的安全运行，特编制本专项施工方案，以方便施工并保证安装质量。

1.3 编制依据GB50093-2002 《自动化仪表工程施工及验收规范》GB16912-1997《氧气及相关气体安全技术规程》GB50235-1997《工业金属管道工程施工及验收规范》GB50236-1998《现场设备工业管道焊接工程施工及验收规范》GB50168-92《电气装置安装工程电缆线路施工及验收规范》该施工组织设计需经监理单位和建设单位代表签字同意后方可实施。

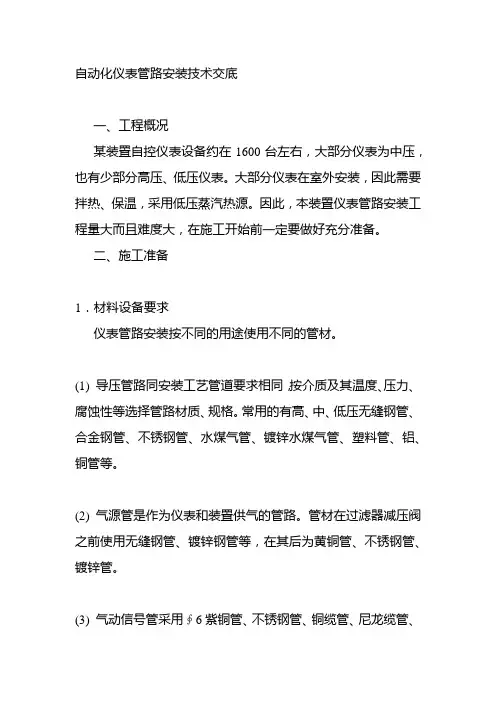

自动化仪表管路安装技术交底一、工程概况某装置自控仪表设备约在1600台左右，大部分仪表为中压，也有少部分高压、低压仪表。

大部分仪表在室外安装，因此需要拌热、保温，采用低压蒸汽热源。

因此，本装置仪表管路安装工程量大而且难度大，在施工开始前一定要做好充分准备。

二、施工准备1．材料设备要求仪表管路安装按不同的用途使用不同的管材。

(1) 导压管路同安装工艺管道要求相同，按介质及其温度、压力、腐蚀性等选择管路材质、规格。

常用的有高、中、低压无缝钢管、合金钢管、不锈钢管、水煤气管、镀锌水煤气管、塑料管、铝、铜管等。

(2) 气源管是作为仪表和装置供气的管路。

管材在过滤器减压阀之前使用无缝钢管、镀锌钢管等，在其后为黄铜管、不锈钢管、镀锌管。

(3) 气动信号管采用∮6紫铜管、不锈钢管、铜缆管、尼龙缆管、尼龙单管等。

(4) 蒸汽伴热管多使用紫铜管。

(5) 电气保护管常用材质有电线管、水煤气管、镀锌管、PVC管、金属软管等。

(6) 管外层完整，无剥落现象，丝扣清晰不乱扣，镀层完整，材质应符合国家规范要求，具有产品合格证和材质证明。

2．主要机具(1) 铅笔、皮尺、水平尺、线坠、粉线袋、桶、刷子。

(2) 手锤、钢锯、锯条、扁锉、圆锉、半圆锉、套丝板、钻头。

(3) 砂轮锯、套管机、揻管器、压力案子、电焊机、气焊工具。

(4) 电锤、电钻、电烙铁、电炉、锡锅、兆欧表、工具箱、高凳、人字梯等。

3．作业条件(1) 在配合土建结构施工的同时做好预埋铁件及预留孔洞。

(2) 配合土建装修、工艺设备安装、管道安装、电气、防腐、保温、给排水等专业施工的同时进行仪表管路安装。

三、施工工艺1．电线保护管的预制加工管弯、管路敷设及连接(1) 根据设计图加工管弯，管径25mm及以上时，使用液压揻管器；管切断应使用切割机，断口处平齐不歪斜，管口刮铣光滑，管内铁屑除净。

D20mm管径分两板套丝，D25mm与D30mm分三板套丝。

(2) 测定盒、箱、仪表设备固定点位置，按设计图纸要求弹线定位。

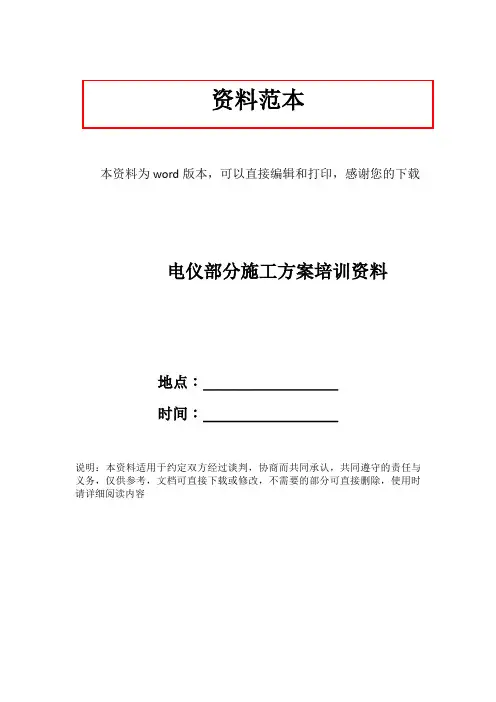

资料范本本资料为word版本，可以直接编辑和打印，感谢您的下载电仪部分施工方案培训资料地点：__________________时间：__________________说明：本资料适用于约定双方经过谈判，协商而共同承认，共同遵守的责任与义务，仅供参考，文档可直接下载或修改，不需要的部分可直接删除，使用时请详细阅读内容冀宁线南段增压工程泰安压气站电气仪表部分施工方案编制：审批：管道局华北石油工程建设有限公司泰安压气站项目部2010年8月目录TOC \o "1-3" \h \z \u HYPERLINK \l "_Toc270780582" 1 工程概况 PAGEREF _Toc270780582 \h 3HYPERLINK \l "_Toc270780583" 1.1工程简介 PAGEREF_Toc270780583 \h 3HYPERLINK \l "_Toc270780584" 1.2编制依据 PAGEREF_Toc270780584 \h 3HYPERLINK \l "_Toc270780585" 1.3电气部分主要工程量 PAGEREF _Toc270780585 \h 3HYPERLINK \l "_Toc270780586" 1.4仪表部分主要工作量 PAGEREF _Toc270780586 \h 5HYPERLINK \l "_Toc270780587" 1.5工程特点分析 PAGEREF_Toc270780587 \h 6HYPERLINK \l "_Toc270780588" 1.6组织机构 PAGEREF_Toc270780588 \h 7HYPERLINK \l "_Toc270780589" 2 主要施工方法 PAGEREF_Toc270780589 \h 7HYPERLINK \l "_Toc270780590" 2.1总体施工方案介绍 PAGEREF_Toc270780590 \h 7HYPERLINK \l "_Toc270780591" 2.2施工工序流程图 PAGEREF_Toc270780591 \h 8HYPERLINK \l "_Toc270780592" 2.3电气施工技术方案及措施 PAGEREF _Toc270780592 \h 10HYPERLINK \l "_Toc270780593" 2.4仪表施工技术方案及措施 PAGEREF _Toc270780593 \h 21HYPERLINK \l "_Toc270780594" 3 施工质量管理措施 PAGEREF_Toc270780594 \h 26HYPERLINK \l "_Toc270780595" 3.1文件和资料控制 PAGEREF_Toc270780595 \h 26HYPERLINK \l "_Toc270780596" 3.2 原材料的质量控制 PAGEREF _Toc270780596 \h 26HYPERLINK \l "_Toc270780597" 3.3施工方法控制 PAGEREF_Toc270780597 \h 27HYPERLINK \l "_Toc270780598" 3.4关键部位质量控制 PAGEREF_Toc270780598 \h 27HYPERLINK \l "_Toc270780599" 4 HSE管理 PAGEREF_Toc270780599 \h 28HYPERLINK \l "_Toc270780600" 4.1施工安全保证措施 PAGEREF_Toc270780600 \h 28HYPERLINK \l "_Toc270780601" 4.2 主要工程施工安全措施 PAGEREF _Toc270780601 \h 29HYPERLINK \l "_Toc270780602" 4.3文明施工措施 PAGEREF_Toc270780602 \h 30HYPERLINK \l "_Toc270780603" 5 主要施工机具及技措用料 PAGEREF _Toc270780603 \h 31HYPERLINK \l "_Toc270780604" 5.1 主要施工机具 PAGEREF_Toc270780604 \h 31HYPERLINK \l "_Toc270780605" 5.2技术措施用料 PAGEREF_Toc270780605 \h 321 工程概况1.1工程简介泰安压气站是冀宁管道南段增压工程的一部分，本压气站工程电气部分内容主要包括：110kV变电站，防雷接地系统，站外10KV线路改造、站内UPS及机组UPS、交直流系统，低压配电设备、机组隔离变压器、中压变频器、MCC、所有动力配电箱（包括压缩机厂房防爆照明配电箱）及高杆灯等。
