孔道压浆技术交底

一、交底目的为确保孔道注浆施工过程中的安全，提高施工人员的安全意识和操作技能，预防事故发生，特制定本安全技术交底。

二、交底内容1. 施工人员安全要求- 进入施工现场的人员必须按要求正确佩戴、使用劳动保护用品，如安全帽、防尘口罩、防滑鞋等。

- 未经培训的人员不得进入施工现场，所有施工人员必须接受岗前安全教育和技能培训。

- 施工过程中应严格遵守操作规程，不得擅自改变施工方法。

2. 施工现场安全管理- 施工场地应有充足的照明，夜间施工时必须开启足够的照明设备。

- 临时用电必须按照“一机、一闸、一漏、一箱”规范要求，电缆、电线必须挂设整齐，严禁拖地、浸水。

电线电缆有破皮等缺陷必须进行包扎处理。

- 施工场地应保持整洁，物品摆放整齐有序，泥浆、污水等必须按施工技术交底处理，严禁随意排放污染环境。

3. 注浆施工技术要求- 钻孔施工必须是跳孔钻眼，以防止塌孔。

注浆施工同样要跳孔注浆，以防止串浆。

- 孔口管与侧壁接触紧密，待孔口管与侧壁间的胶凝材料凝结后，达到要求的强度时，方可进行注浆施工，以防止孔口管外侧冒浆。

- 底板注浆时，注浆终压必须达到2~3Mpa。

- 必须用耐高压的注浆管，抗压强度必须大于7Mpa，陈旧的注浆管必须及时更换。

4. 个人防护措施- 注浆施工人员必须戴防护眼罩，防止注浆液喷入眼睛；戴防护手套，禁止直接用手接触注浆液；严禁直接用嘴吸插入水玻璃桶的管子。

- 由于注浆施工中压力较大，两管接口要用丝扣或法兰连接，严禁用铁丝绑扎。

注浆管严禁对着施工人员，防止喷出的高压浆液伤人。

5. 紧急事故处理- 发现设备故障、漏电等紧急情况，应立即停止作业，切断电源，并报告相关部门。

- 如发生人员受伤，应立即进行现场急救，并迅速拨打急救电话。

三、交底人（此处填写交底人姓名及职务）四、旁站监理（此处填写旁站监理姓名及职务）五、日期（此处填写交底日期）六、接受人（全员）签字（此处填写所有接受交底人员的姓名及签字）七、备注1. 本安全技术交底适用于孔道注浆施工全过程。

8、张拉作业区两端应有防护设施；张拉时两端严禁站人，严格控制加荷、卸荷速度。
9、预应力筋张拉采用双控，以应力控制为主控，记录其伸长值，加以校核。
10、张拉程序
（1）预张拉，按现行施工规范给定的初张拉应力值张拉，并记录伸长值初读数。
（2）继续向张拉缸加油至设计油压值。
（3）测量伸长值并做好张拉记录。
（4）锚固。打开高压油泵截止阀，张拉缸油压缓慢降至零，活塞回程。夹片即自动跟进锚固。
压浆时的注意事项
体内预应力钢束张拉完成后，在48h内立即进行压浆，并保证压浆质量。正式压浆前，必须检查管道畅通和渗漏情况，压浆时，若从一端压不通，须及时处理，不得从另一端补压了事。纵向钢束采用真空压浆工艺。压浆结束后，立即用高压水对箱梁表面进行冲洗，防止浮浆粘结，影响垫层混凝土粘结质量。
水泥浆由精确称量的强度等级52.5级普通硅酸盐水泥和水组成。水灰比一般不大于0.35所用水泥龄期不超过一个月，水泥浆的强度7天龄期强度＞25Mpa，28天龄期强度＞50Mpa。
当气温或构件温度低于5℃时，不得进行压浆。水泥浆温度不得超过32℃。
管道压浆应尽可能在预应力钢筋张拉完成和监理工程师同意压浆后立即进行，不得超过14d。压浆时，对曲线孔道和竖向孔道应由最低点的压浆孔压入，并且使水泥浆由最高点的排气孔流出，直到流出的稠度达到注入的稠度。管道应充满水泥浆。简支梁的管道压浆，应自梁一端注入，而在另一端流出，流出的稠度须达到规定的稠度。
三级安全技术交底记录
施工单位：XXXX有限公司XX公路A3合同段 年 月 日
工程名称
XX公路A3标
分部分项工程
预应力张拉
孔道压浆
工种
张拉工
交底内容：
根据本工程的施工特点，确定张拉压浆的施工方法。

技术交底内容：一、适用范围本交底适用于***集团物资工贸有限公司铜仁制梁场T梁管道压浆、封端作业。

二、过程操作1.工艺流程1.1压浆工艺流程1.2封锚工艺流程锚穴凿毛--涂刷聚氨酯防水涂料一一固定钢筋网片一一封端模板安装固定--浇筑封端混凝土2、施工方法1.1一般要求a.终张拉完毕后，必须在24h后，48h之内进行管道压浆作业。

采用真空辅助灌浆工艺。

压浆时及压浆后3d内,梁体及环境温度不得低于5Γ.2.2压浆施工准备a.锚头封堵采用压浆密封罩做为压浆堵头，以防漏浆。

b.管道压浆前，事先对采用的压浆料进行配合比试验，确定施工配合比。

c.使用的搅拌机转速不低于1OOOrZmin,浆叶的最高线速度限制在15m∕s以内。

d.称量精度①在配制浆体拌和物时，水泥、压浆剂、水的的称量准确到士战（均以质量计）②计量器具均经过法定计量检定合格，且在有效期内使用。

e.在设备完好的情况下，打开真空泵进气阀，关闭其它压浆孔，开启真空泵抽吸管内空气，真空压力表读数达到一0.06MPa〜一0.08MPa时，表明管道及接头密封完好.密封达不到要求时，应立即查找原因，及时进行处理。

3.3搅拌工艺a.搅拌前，先清洗施工设备。

清洗后的设备内不留残渣、积水，并检查搅拌机的过涯网。

在压浆料由搅拌机进入储料罐时，经过过滤网，过滤网空格不大于3mmX3mπub.浆体搅拌操作顺序为：先在搅拌机中先加入实际拌和水用量的80〜90%,开动搅拌机，均匀加入全部压浆剂，边加入边搅拌，然后均匀加入全部水泥。

全部粉料加入后再搅拌120s；然后加入剩余的10%〜20%的拌和水，继续搅拌2min°c.搅拌均匀后，现场进行出机流动度试验，每10盘进行一次检测，其流动度符合以下规定：出机流动度18±4s∙d.将搅拌好的水泥浆经过3X3mm的过滤网倒入储浆筒内，储浆筒内的水泥浆要不停地进行搅拌，防止水泥浆的沉淀。

4.4压浆工艺压浆顺序先下后上，同一管道压浆应连续进行，一次完成.a.关闭阀门1、3,启动真空泵，抽吸孔道内的空气，真空度达到一0.06〜-0.08MPa并保持稳定。

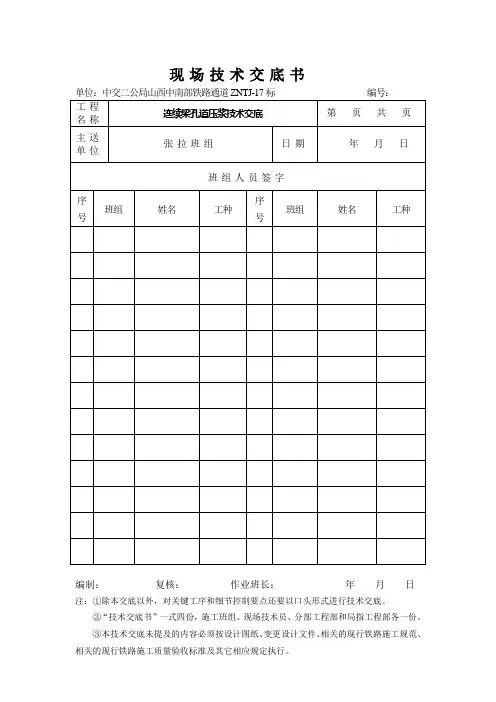

现场技术交底书
编制：复核：作业班长：年月日注：①除本交底以外，对关键工序和细节控制要点还要以口头形式进行技术交底。

②“技术交底书”一式四份，施工班组、现场技术员、分部工程部和局指工程部各一份。

③本技术交底未提及的内容必须按设计图纸、变更设计文件、相关的现行铁路施工规范、
现场技术交底书
编制：复核：作业班长：年月日注：①除本交底以外，对关键工序和细节控制要点还要以口头形式进行技术交底。

②“技术交底书”一式四份，施工班组、现场技术员、分部工程部和局指工程部各一份。

③本技术交底未提及的内容必须按设计图纸、变更设计文件、相关的现行铁路施工规范、
现场技术交底书
注：①除本交底以外，对关键工序和细节控制要点还要以口头形式进行技术交底。

②“技术交底书”一式四份，施工班组、现场技术员、分部工程部和局指工程部各一份。

③本技术交底未提及的内容必须按设计图纸、变更设计文件、相关的现行铁路施工规范、
编制：复核：作业班长：年月日注：①除本交底以外，对关键工序和细节控制要点还要以口头形式进行技术交底。

②“技术交底书”一式四份，施工班组、现场技术员、分部工程部和局指工程部各一份。

③本技术交底未提及的内容必须按设计图纸、变更设计文件、相关的现行铁路施工规范、。

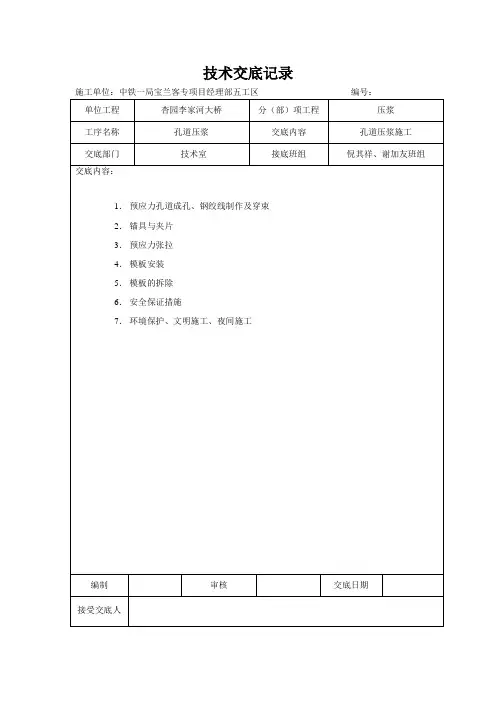

技术交底记录施工单位：中铁一局宝兰客专项目经理部五工区编号：单位工程杏园李家河大桥分（部）项工程压浆工序名称孔道压浆交底内容孔道压浆施工交底部门技术室接底班组倪其祥、谢加友班组交底内容：1．预应力孔道成孔、钢绞线制作及穿束2．锚具与夹片3．预应力张拉4．模板安装5．模板的拆除6．安全保证措施7．环境保护、文明施工、夜间施工编制审核交底日期接受交底人一、施工方法施工工序为：密封孔道→检查设备→搅拌水泥浆→试抽真空→抽真空压浆→封浆→清洗设备(1) 孔道压浆应在预应力筋终张拉后24h内完成，特殊情况时必须在48h内完成。

孔道压浆应按先纵向、再竖向、后横向顺序进行施工，竖向预应力孔道应从最低点开始压浆。

同一孔道压浆，应连续进行一次完成。

(2)压浆前管道内清除杂物及积水。

压入管道的水泥浆应饱满密实。

(3)水泥浆搅拌结束至压入管道的时间间隔不超过40min。

现场施工主要步骤：切除外露钢绞线→清除管道内杂物及积水→用保护罩或无收缩水泥砂浆密封锚具→清理锚垫板上的灌浆孔→安装引出管、球阀和接头→搅拌水泥浆→启动灌浆泵，开始灌浆→待引出管水泥浆顺畅流出浆浓度与灌入的浆体相当时，关闭抽真空端所有的阀→灌浆泵在0.50～0.60MPa下持压3min→关闭灌浆泵及灌浆端阀门→拆卸外接管路、附件及阀等→清洗所有沾有水泥浆的设备→5h后拆卸并清理安装在压浆端及出浆端的球阀。

1）密封管道张拉施工完成后，切除外露的钢绞线（钢绞线外露量不小于30mm），清理锚垫板的压浆孔，保证压浆通道畅通，对管道进行密封。

2）检查设备压浆前调试好压浆及试验计量设备,压浆原材料准备充足,冬季施工时还应做好梁体压浆后的保温工作。

确定抽真空端和压浆端，安装引出管、球阀和接头，并检查其功能。

3）搅拌水泥浆启动电机使搅拌机运转，先放入水、压浆剂，再缓慢均匀地加入水泥，拌合时间5～10分钟。

然后通过过滤器（网孔格不大于1.2×1.2mm的过滤网）置于贮浆桶内，并不断搅拌，以防止水泥浆泌水沉淀。

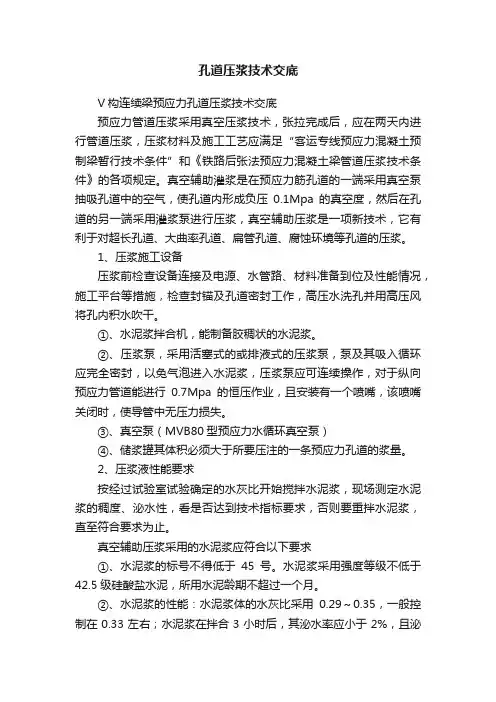

孔道压浆技术交底V构连续梁预应力孔道压浆技术交底预应力管道压浆采用真空压浆技术，张拉完成后，应在两天内进行管道压浆，压浆材料及施工工艺应满足“客运专线预应力混凝土预制梁暂行技术条件”和《铁路后张法预应力混凝土梁管道压浆技术条件》的各项规定。

真空辅助灌浆是在预应力筋孔道的一端采用真空泵抽吸孔道中的空气，使孔道内形成负压0.1Mpa的真空度，然后在孔道的另一端采用灌浆泵进行压浆，真空辅助压浆是一项新技术，它有利于对超长孔道、大曲率孔道、扁管孔道、腐蚀环境等孔道的压浆。

1、压浆施工设备压浆前检查设备连接及电源、水管路、材料准备到位及性能情况，施工平台等措施，检查封锚及孔道密封工作，高压水洗孔并用高压风将孔内积水吹干。

①、水泥浆拌合机，能制备胶稠状的水泥浆。

②、压浆泵，采用活塞式的或排液式的压浆泵，泵及其吸入循环应完全密封，以免气泡进入水泥浆，压浆泵应可连续操作，对于纵向预应力管道能进行0.7Mpa的恒压作业，且安装有一个喷嘴，该喷嘴关闭时，使导管中无压力损失。

③、真空泵（MVB80型预应力水循环真空泵）④、储浆罐其体积必须大于所要压注的一条预应力孔道的浆量。

2、压浆液性能要求按经过试验室试验确定的水灰比开始搅拌水泥浆，现场测定水泥浆的稠度、泌水性，看是否达到技术指标要求，否则要重拌水泥浆，直至符合要求为止。

真空辅助压浆采用的水泥浆应符合以下要求①、水泥浆的标号不得低于45号。

水泥浆采用强度等级不低于42.5级硅酸盐水泥，所用水泥龄期不超过一个月。

②、水泥浆的性能：水泥浆体的水灰比采用0.29～0.35，一般控制在0.33左右；水泥浆在拌合3小时后，其泌水率应小于2%，且泌水应在24小时内被浆体完全吸收；稠度为13秒～18秒，在45分钟内,浆体的稠度变化不应大于2秒；浆体膨胀率小于5%；初凝时间不小于3小时，终凝时间应大于17小时；水泥浆搅拌及压浆时浆体温度不宜超过35℃；抗压强度在标准养护件，其7天龄期的强度不小于28.5Mpa，28天的龄期的强度应不小于33.5Mpa。

5）压浆过程应一次性完成，压浆过程中出现异常，如管道堵塞，机械故障不能继续压浆时，应立即用清水将管道内的水泥浆冲洗干净，并用空压机吹干积水。
6）操作完毕后机具和现场应及时冲洗干净。
7)压浆前，应采用密封罩或水泥浆等对锚具夹片空隙和其它可能漏浆处封堵，待封堵料达到一定强度后方可压浆。
8)压浆顺序先下后上，曲线孔道和竖向孔道宜从最低点的压浆孔压入，由最高点的排气孔排气或泌水。
7．梁上作业人员，如需向注浆、封锚作业人员传递作业材料，并在梁体边缘作业人员，必须佩戴安全带。
8.严禁酒后上墩或上桥作业。
9.应尽量避免夜间施工，如特殊情况需要夜间作业必须保证足够照明。
10.遇有6级以上的大风或恶劣天气时，应停止露天高处作业。。
11.施工作业前，必须做好安全防护，防止人员、物品坠落。
二、孔道压浆施工
1.压浆原材料应符合下列规定：
1）水泥应采用性能稳定、强度等级不低于42.5级的低碱硅酸盐或低碱普通硅酸盐水泥（混合材仅为粉煤灰或矿渣），水泥熟料中C3A含量不应大于8%；其余性能应符合国家现行标准《通用硅酸盐水泥》（GB175）的规定，不应使用其它品种的水泥。
2）压浆材料中不应含有高碱（总碱量不应超过0.75%）膨胀剂或以铝粉为膨胀源的膨胀剂。严禁掺入含氯盐类、亚硝酸盐类或其它对预应力筋有腐蚀作用的外加剂。
2）压浆前应清除管道内的杂物及积水。为保证压浆密实饱满，采用管道注浆工艺。
3）水泥浆所用水泥采用不低于梁体所用水泥标号，且不得有结块现象。
4）压浆泵采用活塞式灰浆泵，压浆泵的压力一般取0.6~0.7Mpa,压浆前应先将灰浆泵试开几次运转正常并能达到所需得压力时才能正式开始出浆。
5）水泥浆应具有良好的和易性，稠度控制在18～25S之间为宜。水泥浆的水灰比及外加剂需按图纸设计要求施工，水泥浆的泌水性应符合规定，水泥浆泌水率不大于2%，流动度不大于6s，收缩比不大于2%。

1.ห้องสมุดไป่ตู้用钢丝刷清理锚座底面的水泥浆，保证锚座底面平整。清理盖帽的平面和密封槽，注意保持清洁。在密封槽内均匀涂一层玻璃胶，装入橡胶密封圈。
1.3装配盖帽，将螺栓加垫片对齐位置旋入螺孔内，旋紧。注意保证排气口垂直朝正上方。在两端锚座上安装压浆管、球筏和快换接头。并确保所安装筏门能安全开启及关闭确定抽吸真空端及压浆端。
3.7拆卸压浆管道时间宁晚忽早，待孔道内水泥浆压力消失后才许拆卸。
3.8质量检验
1）压浆时，没班抽取4组试件进行标准养护，水泥浆R28天标准养护强度，不得低于设计要求。
2）压入孔道的水泥浆应饱满密实，密实程度应经常抽查，对孔道压浆怀疑不满时，可按有关要求进行打眼探查。
3）冬季压浆机应采取保温措施。
4）水泥浆搅拌结束至压入管道的时间间隔不应超过40min，水泥浆在使用前和压注过程中应经常搅动。
1.4安装完盖帽及设备后拧开排水口，利用高压风将管道内存在的水分吹出。将接驳在真空泵负压容器上的三向阀的上端出口用透明喉管连接到抽真空端的快换接头上。
2.制浆
水泥应为强度等级不低于42.5级低碱硅酸盐或低碱普通硅酸盐水泥，水灰比不超过0.33，水泥浆3h泌水率不大于2%，流动度宜控制在18±4s，初凝时间应大于3h，终凝时间应小于12h；浆体的28d抗压强度不小于50MPa，抗折强度不小于10MPa，膨胀率不大于0.1%；压浆完成后，3d内浆体的养护温度应保证不小于5℃。
4、封端
压浆结束并检查合格后，进行封端，在封端前，对梁端锚穴处混凝土凿毛，铲除承压板表面的粘浆和锚具外部的灰浆，然后安装钢筋网，浇筑封端混凝土。封端混凝土采用无收缩混凝土，抗压强度满足设计要求，封端前应对锚圈、锚垫板、外露钢线头用聚氨酯防水涂料进行防水处理。

4.压浆作业必须在环境温度高于+5℃的条件下进行。否则采取保温措施或采用冬季施工方法，入冬以前应用高压风将全部存梁的管道内的水吹干净，以免冻裂梁体。
三、孔道压浆
1.浆料拌合均匀，先加水，后加灌浆剂及水泥，拌合时间不少于3～5min。浆体放入压浆罐时，用小于2.5mm×2.5mm的过滤网过滤。
2.压浆次序自下而上，集中一处的孔道一次压完。以免孔道漏浆将临近孔道堵塞。
8.浆体膨胀率不超过5%，24h内最大自由收缩率不大于1.5%，标准养护条件下28d浆体自由膨胀率为O～0.1%。
9.浆体搅拌完毕后，禁止另行加水调整其流动度。
10.冬季压浆时采取覆盖蓬布并安放暖风炉保温，保温时间不少于3天。
二、压浆前的准备工作
1.压浆前检查预施应力的锚固情况，如有不良现象，立即采取措施处理，方可压浆；检查各种压浆设备，并试运转情况良好，输浆管是否畅通，正常状况方可使用。
7.压浆过程中经常检查压浆管道是否堵塞和漏浆。如不能连续一次灌满或间隔时间超过30min，立即用水冲洗干净，待处理后再压浆。
8.每片梁压浆试件，从出浆口取水泥浆制做边长40 x 40 x160mm杭折试件3组;边长10. 1 x 10. 1 x 10.1mm抗压试件2组，作为28天标准试件。
9.压浆后的梁体起吊或移动，必须待随梁养护的水泥浆试件强度达到设计强度的lOOX (即抗压50MPa.抗折10 MPa )后方可进行。
3.封锚混凝土按施工配合比拌制，坍落度为180-220mm.
4.封锚的钢筋骨架绑扎前，先将锚穴周边的原梁体混凝土表面浮浆全部凿除至石子外露。
5.为避免锚头下部混凝土浇灌不密实，可在距堵头模型板顶部开窗口，以便采用振动棒从窗口插入进行振捣。
6.锚头混凝土采驭自下而上分层灌注，30振动棒振捣密实，要求混凝土密实，无蜂窝麻面，与梁端面平齐，封端混凝土各处与梁体混凝土的错台不超过2mm。

7、第一桶浆体搅拌后应测试流动度，当 流动度在 14~22s 之间时即为合格。浆体流动 度测试完后，开启搅拌桶阀门浆体进入压浆
第6页/共10页
GL 实用范本| DOCUMENT TEMPLATE
桶，同时开启压浆桶搅拌轴，当真空泵显示 管道真空度达到-0.07Mpa――--0.08Mpa 时即 可开始压浆。开始压浆时应再缓慢档位上， 当压力表没有急剧升高现象时即可转至快速 档压浆。当浆体从真空端透明管中出现时应 立即关闭抽真空机关闭抽真空端阀门，同时 打开排废管的阀门，让水泥浆从排废管流 出，当流出的浆稠度合适时，关闭排废管阀 门。继续压浆直至压浆端压力表显示压力在 0.5~0.6MPa 上保压时间不少于 3min。
5、水泥浆的性能必须满足以下要求:浆 体流动度宜控制在 14~22s;浆体膨胀率
6、压浆前先开启真空泵对管道抽真空， 浆体搅拌顺序为:先加入实际拌合用水的 80――90%，开动将搅拌机，均匀加入除水 泥外的全部压浆材料，然后加入全部水泥。 全部粉料加入后再搅拌 2 分钟;然后加入剩余 的拌合用水，继续搅拌 2 分钟。
2、真空压浆机的试运转。 (二)施工要求 1、张拉完毕后应尽快压浆，其间隔时间 不得超过 24 小时。 2、压浆前，清除锚垫板上浮浆及杂物， 检查密封罩盖上的螺栓孔是否有堵塞及杂 物，若有堵塞情况应用丝锥清孔。在压浆密 封罩盖上安装 O 型橡胶圈，在 O 型橡胶圈周 围涂抹一层玻璃胶，浆密封罩盖用螺栓固定 在锚垫板上，密封罩盖四周应均匀受压，不 得受压不匀而漏气。 3、将真空泵连接在非压浆端上，压浆泵 连接在压浆端上。以串联的方式将负压容 器、三向阀门和锚垫板压浆孔连接起来，其 中锚垫板压浆孔和阀门之间用透明塑料管连 接。 4、压浆前关闭所有的排气阀门(连接真
第3页/共10页

⑦孔道压浆完毕后，等待一定时间，至水泥浆 流动性消失，拆除两端阀门，冲洗干净倒用。
⑧拌好的水泥浆通过的筛网过滤后存于储浆桶 内。
⑨压浆中发现浆流不动时，应立即拆下压浆阀， 清洗待用。因故不能及时进行压浆的孔道，应适 当遮盖，防止养护水和雨水进入孔道，锈蚀钢绞 线。
⑩夏季气温超过35℃时，应采取降温措施（降 水温等），同时尽量安排在早晚压浆。冬季气温 低于5℃压浆时，应采取防寒保温措施，防止孔道 冻裂。
⑷在保持真空泵运作的同时，启动压浆泵，开始 往压浆端的入浆口压浆，注意在压浆过程中真空压 力将会下降。
⑸待透明的喉管中有水泥浆经过并进入储浆罐时， 关闭阀门4，然后关掉真空泵，打开阀门3，当水泥 浆从阀门3顺畅流出，且稠度与压入的浆体稠度一 样时，关闭阀门2。
⑹一一打开管道中途预留的排气（浆）口，待排 出一些浓浆后再一一封闭。
2、浆液配合比
按照试验室给出的配合比进行配料拌合。在 水泥浆中，添加了专用的添加剂，提高了水泥 浆的流动度，减小了水灰比，减小了水泥浆的 收缩。
孔道灌浆用水泥浆应具备以下功能：
①对预应力筋和孔道壁无腐蚀作用 ②必须具备一定的强度，满足预应力筋和混凝土构 件之间的有效的应力传递，保证结构的整体性； ③具有较好的流动性，适于施工灌注； ④泌水率低，且不离析； ⑤具备一定的膨胀性能，以抵消水泥浆硬化过程中 的收缩，保证孔道中的各个部位充盈饱满的浆体. ⑥具备一定的保塑性能，以维持灌浆过程的正 常进行(流动度损失小）。
⑧在真空泵前配备空气滤清器，防止抽出的浆体 直接进入真空泵而造成真空泵的损坏。 负压容器
真空泵
5、真空辅助压浆施工
适用范围：
⑴超长预应力筋孔道 ⑵长曲线孔道 ⑶竖向孔道效果不佳 ⑷较短孔道和普通压浆区别不明显

预应力孔道压浆技术交底.docx 一：预应力孔道压浆技术交底1. 项目简介1.1 项目名称1.2 项目背景1.3 项目范围2. 预应力孔道压浆技术概述2.1 技术原理2.2 技术流程2.3 优势与适用范围3. 设备与材料清单3.1 设备清单3.2 材料清单4. 设备操作规范4.1 设备安装和调试4.2 操作步骤说明4.3 设备维护与保养5. 材料使用指南5.1 材料性能及规格5.2 材料存放要求5.3 材料使用注意事项6. 质量控制要求6.1 质量控制流程6.2 监测与检验要求6.3 不合格处理措施7. 安全注意事项7.1 设备操作安全7.2 材料使用安全7.3 应急处理措施8. 相关附件附件1：预应力孔道压浆设备安装图附件2：预应力孔道压浆技术操作步骤示意图法律名词及注释：1. 预应力：指在混凝土构件灌浆施工前施加的拉应力，以增加构件受压能力和整体受力性能的一种施工技术。

2. 孔道压浆：预应力孔道压浆是一种通过孔道将浆液注入构件内部，与预应力钢束产生黏结，以提高构件受力性能的方法。

3. 技术流程：指预应力孔道压浆的施工步骤和操作流程。

4. 监测与检验要求：指对预应力孔道压浆施工过程和结果进行监测和检验的要求，以确保施工质量和安全。

5. 不合格处理措施：指在质量控制过程中，发现预应力孔道压浆工作不符合要求时的处理措施。

二：现代家居装修设计建议1. 设计思路1.1 家居风格定位1.2 空间布局规划1.3 装饰材料选择2. 客厅设计2.1 客厅布局2.2 客厅家具搭配2.3 客厅装饰元素3. 卧室设计3.1 卧室布局3.2 卧室家具选择3.3 卧室配色方案4. 厨房设计4.1 厨房工作三角布局 4.2 厨房储物设计4.3 厨房装饰细节5. 卫生间设计5.1 卫生间布局5.2 卫生间设备选择5.3 卫生间装修风格6. 子女房设计6.1 儿童房布局6.2 青少年房装饰元素6.3 子女房家具选择7. 绿化设计7.1 室内植物选择7.2 植物布局设计7.3 养护管理要点8. 照明设计8.1 照明布置规划8.2 照明灯具选择8.3 情景照明控制9. 相关附件附件1：客厅设计效果图附件2：卧室设计效果图法律名词及注释：1. 空间布局规划：指进行家居装修设计时，对房间内的家具、设备等进行合理布置的一种设计方法。

编制：复核：签收：年月日注：①对重点工程、关键部位及质量要求高的特殊工程除口头交底外，还要以书面形式进行技术交底。

编制：复核：签收：年月日注：①对重点工程、关键部位及质量要求高的特殊工程除口头交底外，还要以书面形式进行技术交底。

编制：复核：签收：年月日注：①对重点工程、关键部位及质量要求高的特殊工程除口头交底外，还要以书面形式进行技术交底。

主送单位架子一队桥涵十三工班第 4 页共 6 页工程名称预应力孔道压浆日期2016年9月12日拌时间不超过5分钟。

搅拌均匀后，检验搅拌罐内浆体流动度，头三盘每盘检测一次，之后每10盘进行一次检测，其流动度在规定范围内（18+4s）即可通过过虑网进入储料罐。

浆体在储料罐中继续搅拌，以保证浆体的流动性。

禁止在施工过程中由于流动度不够额外加水。

水泥浆搅拌结束至压入管道时间间隔不得超过40min。

水泥浆搅拌前必须过秤；水泥浆料必须采用机械搅拌，使用专用的高速浆液搅拌机拌合均匀，不得有料结块；在注浆前，要对浆液进行不间断搅拌。

如果浆体表面气泡较多，则适当降低搅拌速度，搅拌完毕，略加放置，刮去表面的浮浆。

②真空压浆启动真空泵抽真空，使真空度达到-0.06～-0.08MPa并保持稳定。

启动灰浆泵，当输出的浆体达到要求的稠度时，将输送管阀门打开，开始压浆。

压浆次序自下而上，同一管道压浆须连续进行，一次压完，以免孔道漏浆将临近孔道堵塞。

压浆过程中，真空泵要保持连续工作，压浆过程中经常检查压浆管道是否堵塞和漏浆，待真空泵端的空气滤清器中有浆体经过时，关闭空气滤清器前端的阀门，稍后打开排气阀，当水泥浆从排气阀顺畅流出，且流动度与压入的浆体相当时关闭抽真空端所有的阀门，压浆泵继续工作，出浆口流出的浆液与搅拌机浆液一致，关闭阀门，持压3分钟，关闭灰浆泵及压浆端所有阀门，完成压浆。

真空压浆工作示意图编制：复核：签收：年月日注：①对重点工程、关键部位及质量要求高的特殊工程除口头交底外，还要以书面形式进行技术交底。

三、管道压浆配合比
配合比编号：CGZQ7-0-JJPB-20151108-001。配合比为（1m3水泥浆数量）：
配合比
水泥
压浆剂
水
泰和南方
四川恒泽
拌合水
P.O42.5
HZ-17型
井水
1348
148.00
404.000
根据搅拌机容量，每盘搅拌容量0.37m3，所以每盘应加入水泥500kg(10袋)，压浆剂54.9kg，水149.9kg。
（9）终张拉完毕后，要在24h内进行压浆，特殊情况下，必须在48h内进行压浆。
（10）压浆时的浆体温度应在5～30摄氏度之间，压浆时及压浆后3d内，梁体及环境温度不低于5℃，否则应采取保温措施5摄氏度时，应选择温度较低的时间（如夜间）压浆。
（1）操作人员必须配戴安全帽、安全带等安全防护用品。
二、设计情况
塘下特大桥33号～36号墩（32+48+32）m连续梁采用双向预应力体系，纵向预应力和横向预应力，横向预应力只分布在0#块部分。预应力孔道采用金属波纹管制孔成型。腹板纵向束（7束预应力筋）采用φ70mm金属波纹管，顶板、底板大于7束的纵向预应力筋采用φ90mm金属波纹管成孔，波纹管厚度3mm。横向预应力束，4束扁锚孔采用φ70*19mm金属扁波纹管，5束扁锚孔采用φ90*19mm金属波纹管。纵、横孔道压浆采用M50水泥浆液。
（9）梁端应设置钢管防护栏杆，挂安全网，高度≥1.2米。
压浆后3d内，梁体及环境温度不低于5摄氏度，否则应采取保温措施，以满足要求。
JB-180型搅拌机1台，螺杆式注浆泵ZBY-50/16 1台，电子称1台，水桶3个。
交底人：复核人：接收人：日期
五、施工工艺
首先用清水清洗预应力管道。清洗完成后，在搅拌机中先加入实际拌和用水量的80%-90%，开动搅拌机，均匀加入除水泥外的全部压浆材料，边加入边搅拌，然后均匀加入全部水泥。全部粉料加入后再搅拌2min；然后加入剩余的10%-20%的拌和水，继续搅拌2min。

箱梁预应力孔道压浆施工技术交底交底内容：箱梁第一施工段东侧预应力孔道压浆施工技术交底1、箱梁为三向预应力结构，纵向预应力孔道为φ70mm、φ90mm 塑料波纹管，横向为60×19mm塑料波纹管，竖向为φ55mm塑料波纹管。

箱梁压浆采用真空压浆工艺。

2、真空压浆原理为：在压浆之前，采用真空泵抽吸孔道中的空气，使孔道产生-0.05至-0.1Mpa的真空度，然后用灌浆泵将水泥浆从孔道的另一端灌入，并加以≥0.5Mpa的正压力。

由于孔道内只有极少的空气，很难形成气泡；由于孔道与压浆机之间的正负压力差，大大提高了压浆的饱满度和密实度。

减小了水灰比，减小了水泥浆的的收缩，从而保证了浆体的可施工性、充盈孔道的密实性和提高硬化浆体的强度。

3、真空压浆工艺要求：对孔道密封及预应力体系的锚固效率及安全性能提出了更高要求，要求孔道具有良好的密封性，使浆液充满整个孔道；对水泥浆液的配合比提出更高要求；在工序安排上，要从预应力孔道布置开始实施配套；要求操作人员工作流程清晰，技术全面，配合协调好。

使用压力水冲洗过管道后，应及时使用高压风将孔道内的水分吹干净。

4、真空压浆施工方法⑴．将真空泵设在高端，压浆泵设在底端。

考虑浆体的稳定及温度对压浆的影响，当气温高于35℃时将压浆时间安排在夜间进行。

⑵．张拉完毕，用湿润水泥团封堵。

在压浆之前进行检查，对有漏气的情况，用玻璃胶处理，以确保孔道密封。

⑶．水泥浆配比：42.5Mpa水泥：水：外加剂＝1：0.38：0.6％，使浆体流动度控制在22±2S，其他指标满足规范要求。

为保证灌浆的连续性，每拌和好0.5m3后，才予以连续灌浆。

⑷．检查设备连接及电源、水管路、材料准备到位情况，施工平台等措施，检查封锚及孔道密封工作，高压水洗孔并用高压风将孔内积水吹干。

⑸．两端的抽真空管及灌浆管安装完毕后，关闭进浆管阀，开启真空泵。

真空泵工作1分钟后压力稳定在-0.05 Mpa至-0.08 Mpa，继续稳压1分钟后，开启进浆管阀并同时压浆。

孔道压浆技术交底长临高速古县连接线K14+145旧县高架桥后张法预应力混凝土简支T梁压浆作业指导书1．适用范围适用于预制后张法预应力混凝土桥简支T梁的管道压浆施工。

2．作业准备2.1内业准备作业指导书编制后，在开工前组织技术人员认真学习施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。

制定施工安全保证措施。

对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。

操作人员应熟悉本岗位操作流程，作业要求，质量标准。

2.2外业准备梁体张拉在24小时后确认梁体无滑断丝发生、并在张拉后48小时内进行管道压浆。

确认压浆时的环境温度，保证压浆质量。

检查压浆机、灰浆搅拌机等设备是否正常，计量设备是否在有效期内，保证计量准确和压浆的顺利进行。

配备足够的压浆材料，压浆剂、水泥、水必须经过检验合格后方可使用。

3．技术要求3.1水泥浆的拌和在梁场灰浆搅拌机拌和。

3.2管道压浆前，应对采用的压浆剂或压浆料按照产品说明书进行试配，水胶比不应超过0.33，经试验室验证试验，浆体性能各项指标符合《公路桥涵施工技术规范》（JTG/T F50-2011）的要求方可使用。

3.3每次施工按配合比进行，施工过程中按规定制作、养护试件，以保证检验灰浆的各项技术指标。

4．施工程序与工艺流程4.1施工程序施工程序为：领配比单→清除管道内杂物→搅拌→压浆→关闭压浆阀门4.2 工艺流程5．施工要求5.1搅拌5.1.1搅拌前，应先清洗施工设备。

清洗后的设备内不应有残渣、积水，并检查搅拌机的过滤网。

在压浆料由搅拌机进入储料罐时，应经过过滤网，过滤网空格不应大于3mm×3mm。

5.1.2称量精度：在配置浆体拌和物时，水泥、压浆剂（料）、水的称量应准确到±1%（均以质量计）；计量器具均应经法定计量检定合格，且在有效期内使用。

5.1.3浆体搅拌操作顺序为：首先在搅拌机中先加入实际拌和水用量的80%，开动搅拌机，均匀加入全部压浆剂，然后均匀加入全部水泥。

×××工程安全技术交底（箱梁预应力张拉及孔道压浆）×××工程项目经理部项目名称×××工程交底日期×年×月×日单位工程名称预制箱梁分项工程名称预应力张拉、压桨施工班组预应力张拉、压桨施工班组工班长1.6、 25m箱梁正弯矩钢束张拉顺序为N1-N3-N2-N4，35m箱梁正弯矩钢束张拉顺序为N1-N3-N5-N2-N4，采用两端对称张拉,锚下控制应力为0.75fpk（fpk=1860Mpa）1.7孔道压浆采用H-60B预应力管道压浆料，用水量26%~28%，要求压浆饱满。

1.8、25m梁采用5φs15.2mm、4φs15.2mm低松弛高强度钢绞线；35m梁采用6φs15.2mm低松弛高强度钢绞线，标准强度fpk=1860MPa，弹性模量Ep=1.95×10^5MPa 。

35米预制箱梁预应力波纹管定位坐标如下图25米预制箱梁预应力波纹管定位坐标如下图项目名称×××工程交底日期×年×月×日单位工程名称预制箱梁分项工程名称预应力张拉、压桨施工班组预应力张拉、压桨施工班组工班长备注：1、图中X坐标轴以箱梁跨中为原点，Y轴以箱梁梁底为原点；图中坐标值以X 轴每隔1米对应的坐标值给出，直至锚固面为止，施工中严格按坐标定位预应力管道。

2、25m预制箱梁预应力管道定位筋采用Φ∅ 8MM钢筋井字型设置，直线段100CM设置1组，曲线段50CM设置1组;35m预制箱梁预应力管道定位筋采用Φ∅ 8MM钢筋井字型设置，50CM设置1组，曲线段应适当加强;预制箱梁预应力平面示意图技术交底签到表。
