电动门接线综合

  • 格式：doc
  • 大小：21.00 KB
  • 文档页数：1

DREHMO二位门X1端子排接线：1-21勾线。

20-3关指令。

20-4开指令。

5-7关反馈。

5-9开反馈。

5-10故障反馈。

X2端子排2-4-8动力线。

DREHMO调门X1端子排接线：1-21；20-2；勾线。

24-22指令。

24-23位置反馈。

5-7关反馈。

5-9开反馈。

5-10故障反馈。

X2端子排2-4-8动力线。

SIPOS 经济型 X3.1 X3.2 端子排：18-19勾线。

3-4关指令。

3-5开指令。

X2端子排：1-2开反馈。

5-6关反馈。

19-20故障反馈。

X1端子排：L1-
L2- L3动力线。

SIPOS 专业型接线：动力线X1： L1-L2-L3；指令X3.2：14-15；位置反馈X3.1：1-2；故障反馈X2：19-20。

ROTORK调门接线：动力线1-2-3；勾线4-41，5-39；指令26-27；位置反馈22-23；
开反馈8-9；关反馈6-7；故障反馈42-43。

ROTORK 二位门：动力线1-2-3；勾线6-8-15-17，18-24；开指令25-17；关指令27-8；关反馈6-7；开反馈15-16；故障反馈26-27。

上仪二位门：动力线1-2-3；开指令5-35；关指令5-33；开反馈8-9；关反馈6-7；故障反馈42-43。

勾线4-36 ；5-34(此勾线为自己总结,用于远
方指令自保持)；
AUMA 二位门：动力线 L1-L2-L3；11-2关指令；11-3开指令；14-15故障反馈；
35-36开反馈；39-40关反馈。

GEQ 二位门：动力线 2-3-4；地线1；6-9勾线；6-7开指令；8-9关指令；10-13故障反馈；15-16开反馈；18-19关反馈。

GEM 二位门：动力线 R-S-T；勾线 1-10；4-8；地线10；开指令1-2；关指令1-3；开反馈4-5；关反馈4-6；故障反馈4-7。

黄山二位门：动力线；开指令3-4；关指令3-2；开反馈5-7；关反馈6-8；
故障反馈无。

杨州二位门：动力线22-23-24；指令：3－4开；3－2关；反馈：17－18开；5－6关；
10－11远方反馈 9－21故障；S3关；S4开
白云二位门：动力线 10－11－12 地线 9 指令：2开3关4停1公共
固定云台摄像头：动力线9-10；地线8（黄白）；视频线。

活动云台摄像头：动力线；视频线；通讯线（485）A-＋，B-—；地址ON-0，OFF-1；
协议1、2、3-ON，4-OFF，CCR-20G；波特率1-OFF，2-ON，4800。

合集下载

典型电动门接线

典型电动门接线


门型号
盘柜来线号
功能名称 接线位置
门型号
盘柜来线号
功能名称 接线位置
门编号-A 门编号-B 门编号-C 门编号-VO 门编号-VC 施耐德 门编号-ZO 门编号-ZC 门编号-ZF
380电源 380电源 380电源 开指令 关指令 停 全开 全关 故障 远方 就地 环线
U V W 7、9 7、8 7、10 12、14 15、17 27、28 4、5 4、6 7环11
门型号
上仪3110000
盘柜来线号 门编号-A 门编号-B 门编号-C 门编号-VO 门编号-VC 门编号-ZO 门编号-ZC 门编号-ZF
功能名称 接线位置 380电源 U 380电源 V 380电源 W 开指令 5、35 关指令 5、33 全开 8、9 全关 6、7 24、30或 故障 24、30 远方 42、43 5环34、4 环36、24 环线 环29、28 环30 功能名称 接线位置 380电源 U 380电源 V 380电源 W 开指令 5、35 关指令 5、33 全开 8、9 全关 6、7 24、30或 故障 24、30 远方 42、43 5环34、4 环36、24 环线 环29、28 环30
门型号
盘柜来线号 门编号-A 门编号-B 门编号-C 门编号-VO 门编号-VC 门编号-ZO 门编号-ZC 门编号-ZF
施耐德
施耐德
门型号
盘柜来线号 门编号-A
门型号
盘柜来线号 门编号-A
上仪3110000
门编号-B 门编号-C 门编号-VO 门编号-VC 门编号-ZO 门编号-ZC 门编号-ZF
门型号
天津埃柯特 （900N.M）
盘柜来线号 门编号-A 门编号-B 门编号-C 门编号-VO 门编号-VC 门编号-ZO 门编号-ZC 门编号-ZF
电动卷帘门接线图

电动卷帘门接线图

电动卷帘门接线图
接线图如下
电动门的升降是利用两个继电器和一个三联按钮控制，继电器启动吸合后自保到达上限后利用机械位置开关的左右运动控制门上下的限位控制。

有两个行程开关来执行卷闸门按钮接线，卷闸门遥控器接收器出来6条线，2条是220V的交流电压线，也就是家用的电源，黑色，不分极性2条是上升和下降控制线，1条是公共线，1 条是停止线，手动按钮是四条线，一条电源，该线与遥控控制器一条停止一条上行一条下行。

扩展资料：
电动卷闸门有手动按钮开门和遥控开门，两者开门的控制触点为并联关系，当取下遥控控制器候用手动按钮开门时需要将遥控控制器插头其中两条线短接(控制器上有配一个单线插头插入遥控控制器插头即可)。

电动卷闸门有停止刹车功能正常时是由电磁离合执行刹车，工作方式为断电刹车，当停电时可用手动把离合器打开进行关门(电机末端有一手柄下拉即可打开)停电开门拉动电机配置的链条即可。

如果出现遥控开门不能自锁就是手动按钮常闭触点断开或是该触点连线断开引起，当出现遥控器启动后不能自锁原因是按钮的停止或叫常闭按钮断开引起。

电动门接线图

电动门接线图

西博思（经济型）：X3.1：3接OD-,CD-；4接CD+；5接OD+；X3.2：18和19短接；X2：1、2接OP+/OP-；5、6接CP+/CP-;19、20接F+/F-西博思（专业型）：此种型号一般用于调节阀X3.1：1接P+2接P-X3.2：14接O+15接O-没有故障信号可接，如果要接紧急停的话，QCD+接3号端子，QCD-接7号端子，18号端子与20号端子短接（这个一般是不接的）EMG系列（开关型）：1和21短接；20接ODb/CDb3 接CDa;4 接ODa5接CP-/OP-/F-;7 接CP+;9 接OP+;10接F+；电子间：b是公共线EMG系列（调节型）1和21短接，2和20短接；22接O+；23接P+；24接O-/P-（0V）；5接F-；10接F+；RA系列（开关型）：5跟34短接（自保持），4跟36短接；5接CD-/OD-；35接OD+；33接CD+；6和7分别接CP+/CP-；8和9分别接OP+/OP-；42和43分别接F+/F-；RA系列（调节型）：5跟39短接（自保持），4跟41短接；26接O+；27接O-；22接P+；23接P-；42和43分别接F+/F-；RJ系列（开关型）：5跟25短接，6跟24短接；6接CD-/OD-；7接OD+；8接CD+；9跟11短接，10跟12短接；9和10分别接F+/F-；17和18分别接CP+/CP-；19和20分别接OP+/OP-；RJ系列（调节型）：3接O+；4接O-；1接P+；2接P-；9跟11短接，10跟12短接；9和10分别接F+/F-；ROTORK系列（开关门）4跟36，5跟34短接（如果要点动的话，5不要与34短接，指令公共端接5）；5接CD-/OD-；33接CD+；35接OD+；42、43接F+、F-；6、7接CP+、CP-；8、9接OP+、OP-；22接P+；23接P-；如果需要远方或就地信号，接10、11或12、13，但调试时需要修改S3 或S4设置。

电气动门的接线方法

电气动门的接线方法

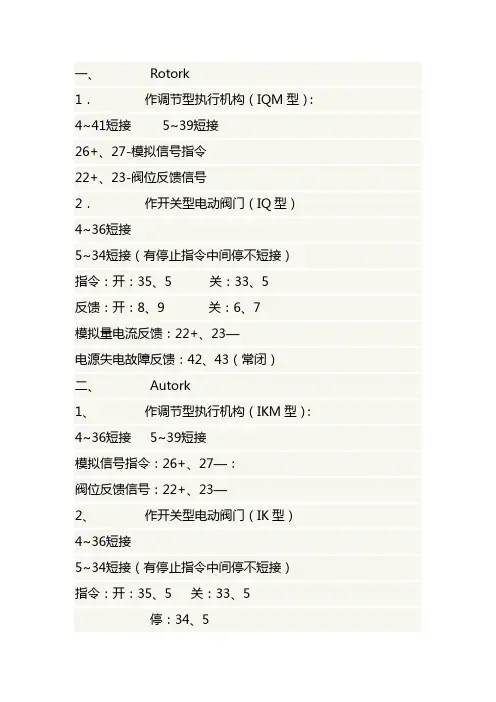

一、Rotork1．作调节型执行机构（IQM型）：4~41短接5~39短接26+、27-模拟信号指令22+、23-阀位反馈信号2．作开关型电动阀门（IQ型）4~36短接5~34短接（有停止指令中间停不短接）指令：开：35、5 关：33、5反馈：开：8、9 关：6、7模拟量电流反馈：22+、23—电源失电故障反馈：42、43（常闭）二、Autork1、作调节型执行机构（IKM型）：4~36短接5~39短接模拟信号指令：26+、27—：阀位反馈信号：22+、23—2、作开关型电动阀门（IK型）4~36短接5~34短接（有停止指令中间停不短接）指令：开：35、5 关：33、5停：34、5反馈：开：8、9 关：6、7模拟量电流反馈：22+、23—电源失电故障反馈：42、43（常闭）3 4~36短接5~34短接（有停止指令中间停不短接）指令：开：35、5 关：33、5停：34、5反馈：开：8、9 关：6、742 44 远方10 11 故障三、Auma1、作调节型电动阀门指令：2+、3—反馈：24+、23—2、作开关型电动阀门指令：开：3、11 关：2、11、停：11 4 反馈：开：39、40 关：35、36四、扬州西门子一体化电动门1、MK系列（1）、作调节型电动阀门模拟量指令：15+、16-模拟量反馈：13+、14-（2）、作开关型电动阀门指令：开：18、21 关：19、21反馈：开：3、4 关：1、2模拟量反馈：13+、14—；（3）、电源AC380V:22(A)、23(B)、24(C);AC220V:23(L)、24(N)2. LK-3系列（国产技术）作开关型电动阀门短接：19、20指令：开：3、4；关：2、4 停: 1 4停止指令1、4反馈：开：17、18；关：5、6 远方10 11模拟量反馈：8+、7—电源故障：9 21自保持：X11需点动则将此插头拔掉五、sipos执行机构1、ECOTRON经济型：带继电器板的圆形插头式连接（电动门）短接：5、6端子指令：开：3、1；关：2、1紧急关：9、10 停：4、1反馈：开：28、29；关：32、33模拟量反馈：7+、8—2 .PROFITRON 专业型：带继电器板的圆形插头式连接（调节门）模拟电流指令：11+、12-模拟量反馈：7+、8—3 ECOTRON经济型；带继电器板的直接连接（电动门）；分X3：1、X3：2、X1、X2四个端子排短接：18、19端子（X3：2端子排）指令：开：5、3；（X3：1端子排）关：4、3 停：6、3反馈：开反馈接1、2；（X2端子排）关反馈接5、6电源接X1端子排L1、L2、L32、PROFITRON 专业型：带继电器板的直接连接（调节门）；分X3：1、X3：2、X1、X2四个端子排短接：18、15端子（X3：2端子排）模拟量指令：14+、15-（X3：2端子排）模拟量反馈：1+、2-（X3：1端子排）开反馈：1、2（X2端子排）关反馈：5、6电源失电故障：17、18（常闭）六．SCHIEBEL（点动控制接线）短接：2~3端子（提供电源）指令：开：1、 4 关：1 、 3电流反馈：23（+）24（—）七．ABB调门指令：34（+）33（—）反馈：35（—）36（+）短接：21~15 22~16 （用于提供远控电源）21+ 22—（内部提供的24V电源）ABB电动门指令：开11 12 关13 14反馈：开7 8 关9 10ABB气动门指令：11 12（用于向控制部分供电）反馈：31 32（需DCS提供24电源）八．马来西亚产ROTORK（非一体化）电源：1 2 3关行程开关（常开）：8 9开行程开关（常开）：17 18电流位反：32—23+九．QP10POO—02（ROTORK）指令：关33 34 开34 35反馈：开15 16 关6 7 十．1614X90—04（ROTORK）调门指令：22+ 13—反馈：32+ 23—十一. 1410—50 ROTOCK（上海国产）调门指令：22+ 13—反馈：32+ 23—电动门点动指令：开39 37 关39 38反馈：开15 16 关8 9如需要自保持则短接：36~39电源失电故障：41 42十二．湖南力升信息设备有限公司短接：1~2 1~5电源：L1 L2 L3指令：开2 3 关：2 4反馈：开6 8 关：7 8力矩开关：开11 9 关11 10 十三ABB电泵勺管调门指令：26+ 27—反馈：30+ 31—电源：14+ 15—十四江苏白云电力机器厂产电动门电源：11 12 13（A排）指令：3+ 4—反馈：5+ 6—远近控切换：7 8（7 8短接远控）（B排）反馈：开1 2 关3 4十五PS 接线反馈：7+ 8—指令：3+ 4—十六重庆川仪电动门电源；L1 L2 L3 PE接地24V内部电源21+ 22—指令：关21 13 开21 11反馈：关9 10 开7 8短接：22 ~ 12 24~14（是否可以不短接）重庆川仪调门短接：21~15 22~16指令：34+ 33—位反：36+ 35—十七常州兰陵一体化阀门接线指令：开6 8 关6 7 停6 9反馈：开5 6 关9 10短接4 1用于远近控1+ 2—用于提供控制板电源24V十八电泵勺管接线电源（110V）：1 2紧急指令：开6 7 关6 8电流指令：9+ 10—反馈：11+ 12—十九瑞基RA系列电动门指令：关5 33 开5 35 故障42 43反馈：关6 7 开10 11 远方19 20短接：5~34（用于自保持）4~36RQ系列调门反馈：22+ 23—指令：26+ 27—二十.AUMA电动门接线（非一体化）关行程开关：9 10（常闭）11 12（常开）关力矩开关：1 2 （常闭）开行程开关：13 14（常闭）15 16（常开）开力矩开关：5 6 （常闭）二十一.扬州分体电动门接线A1公用线A2 A13开指令A4 A43关指令A6A31闪光A8 A61关反馈B2 A63开反馈A4A1短接B1.B3二十二.EMG电动门接线1勾21 2停止指令 3 关指令4开指令20公用指令7开反馈9关反馈10故障5公用线反馈电源 4 5 6模拟量指令22+ 24- 模拟量反馈23+ 24-1勾21 2勾20二十三.扬州电动门接线.2sa-30夺回转电动门LK3自保持19勾20 1停止指令 2 关指令3开指令4公用指令反馈：开17 18 关：5 610 11远方9 21故障22 23 24 电源二十四天伯电源U V W模拟量指令71+ 72- 模拟量反馈73+ 74-。
