电动门的控制原理接线、调试步骤及常见故障处理

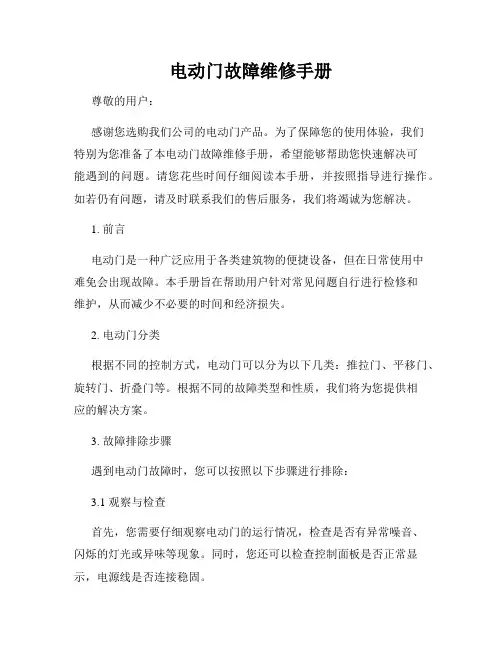

电动门故障维修手册尊敬的用户：感谢您选购我们公司的电动门产品。

为了保障您的使用体验，我们特别为您准备了本电动门故障维修手册，希望能够帮助您快速解决可能遇到的问题。

请您花些时间仔细阅读本手册，并按照指导进行操作。

如若仍有问题，请及时联系我们的售后服务，我们将竭诚为您解决。

1. 前言电动门是一种广泛应用于各类建筑物的便捷设备，但在日常使用中难免会出现故障。

本手册旨在帮助用户针对常见问题自行进行检修和维护，从而减少不必要的时间和经济损失。

2. 电动门分类根据不同的控制方式，电动门可以分为以下几类：推拉门、平移门、旋转门、折叠门等。

根据不同的故障类型和性质，我们将为您提供相应的解决方案。

3. 故障排除步骤遇到电动门故障时，您可以按照以下步骤进行排除：3.1 观察与检查首先，您需要仔细观察电动门的运行情况，检查是否有异常噪音、闪烁的灯光或异味等现象。

同时，您还可以检查控制面板是否正常显示，电源线是否连接稳固。

3.2 断电重启如果电动门出现异常现象，您可以尝试将电源插头拔出，等待片刻后再重新插入，以实现断电重启的效果。

在此过程中，请确保电源线没有损坏或者接触不良。

3.3 检查传感器电动门的传感器是确保安全的重要部件，若传感器出现故障，可能引发电动门无法正常关闭或开启的问题。

您可以检查传感器是否被遮挡、杂物堆积或受到损坏，及时进行清理和更换。

3.4 检查电机和齿轮电动门的电机和齿轮是推动门体运行的核心部件，如果出现损坏或老化，可能导致电动门无法启动或运行缓慢。

您可以检查电机和齿轮的连接情况、润滑情况，如有需要，请及时更换。

3.5 联系售后服务如果以上步骤均未解决问题，我们建议您及时联系我们的售后服务中心。

请提供详细的故障描述，以便我们能够更准确地判断问题所在，并及时派遣技术人员进行维修。

4. 注意事项在进行电动门维修过程中，请您务必注意以下事项：4.1 安全第一在任何情况下，您的安全都是最重要的。

在维修电动门时，请确保事先切断电源，避免电击和其他安全风险。

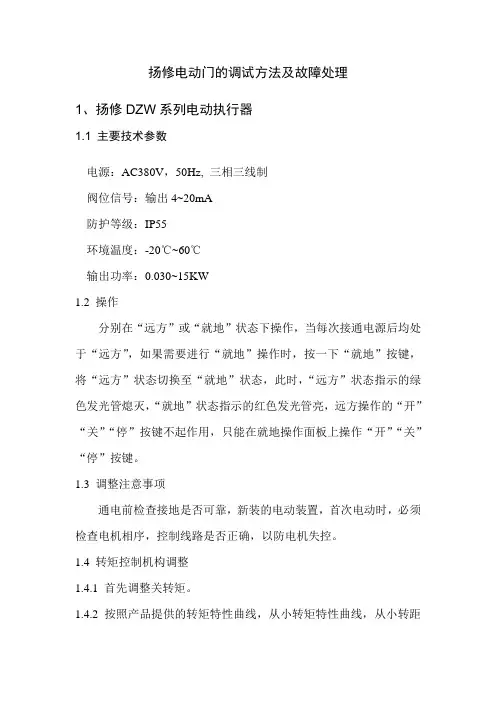

扬修电动门的调试方法及故障处理1、扬修DZW系列电动执行器1.1 主要技术参数电源：AC380V，50Hz, 三相三线制阀位信号：输出4~20mA防护等级：IP55环境温度：-20℃~60℃输出功率：0.030~15KW1.2 操作分别在“远方”或“就地”状态下操作，当每次接通电源后均处于“远方”，如果需要进行“就地”操作时，按一下“就地”按键，将“远方”状态切换至“就地”状态，此时，“远方”状态指示的绿色发光管熄灭，“就地”状态指示的红色发光管亮，远方操作的“开”“关”“停”按键不起作用，只能在就地操作面板上操作“开”“关”“停”按键。

1.3 调整注意事项通电前检查接地是否可靠，新装的电动装置，首次电动时，必须检查电机相序，控制线路是否正确，以防电机失控。

1.4 转矩控制机构调整1.4.1 首先调整关转矩。

1.4.2 按照产品提供的转矩特性曲线，从小转矩特性曲线，从小转距值开始，逐渐增大转距值，直到阀门关严为止。

1.4.3 调整力矩，一般开方向转矩要比关方向转矩大。

1.4.4 以上调整均在空载无介质压力等因素下调整，在有压力、温度时应注意其能否关严，如关不严要适当增加，转矩值以关的严打的开为准。

1.5 行程控制机构调整1.5.1 用手动将阀门关严。

1.5.2 脱开行程控制机构，即用螺丝刀将行程控制机构顶杆推进并转90°使主动小齿轮与计数器个位齿轮组脱开。

1.5.3 用螺丝刀旋转“关”向调整轴按箭头方向旋转直到凸轮压住弹簧压板使微动开关动作为止，则关向行程初步调好。

1.5.4 松开顶杆使主动齿轮与两边个位齿轮正确啮合，为保证其正确啮合，在松开顶杆后，必须用螺丝刀稍许，左右转动调整轴。

1.5.5 开方向调整：在关方向调整好以后，用手将阀门开到所需的位置，然后脱开行程控制机构，旋转“开”向调整轴，按箭头方向旋转直到凸轮压住弹簧板，使微动开关动作为止，再使行程机构与主动齿轮啮合则开向行程调完，可反复按以上步骤操作调校。

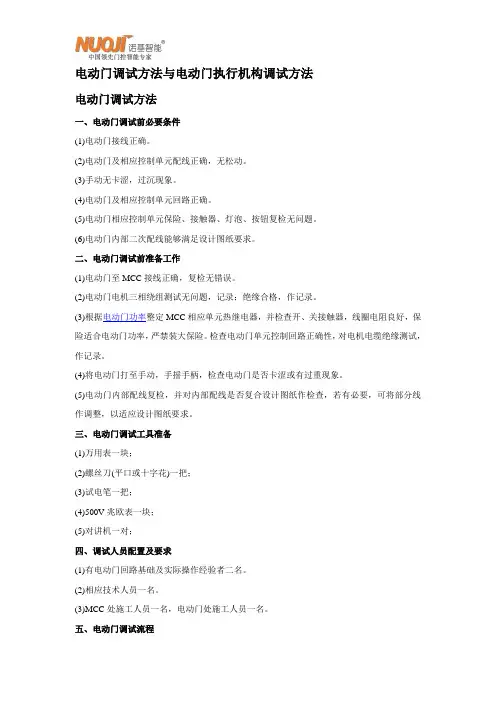

电动门调试方法与电动门执行机构调试方法电动门调试方法一、电动门调试前必要条件(1)电动门接线正确。

(2)电动门及相应控制单元配线正确，无松动。

(3)手动无卡涩，过沉现象。

(4)电动门及相应控制单元回路正确。

(5)电动门相应控制单元保险、接触器、灯泡、按钮复检无问题。

(6)电动门内部二次配线能够满足设计图纸要求。

二、电动门调试前准备工作(1)电动门至MCC接线正确，复检无错误。

(2)电动门电机三相绕组测试无问题，记录；绝缘合格，作记录。

(3)根据电动门功率整定MCC相应单元热继电器，并检查开、关接触器，线圈电阻良好，保险适合电动门功率，严禁装大保险。

检查电动门单元控制回路正确性，对电机电缆绝缘测试，作记录。

(4)将电动门打至手动，手摇手柄，检查电动门是否卡涩或有过重现象。

(5)电动门内部配线复检，并对内部配线是否复合设计图纸作检查，若有必要，可将部分线作调整，以适应设计图纸要求。

三、电动门调试工具准备(1)万用表一块；(2)螺丝刀(平口或十字花)一把；(3)试电笔一把；(4)500V兆欧表一块；(5)对讲机一对；四、调试人员配置及要求(1)有电动门回路基础及实际操作经验者二名。

(2)相应技术人员一名。

(3)MCC处施工人员一名，电动门处施工人员一名。

五、电动门调试流程(1)在MCC处相应的电动门单元抽屉上将开关打到控制回路处。

(2)送电后，检查调试控制回路。

首先检查电动门开关位置，然后看灯光回路是否正常。

一般情况电动门在中间位时，红、绿灯全亮；阀门全开时，红灯则处于亮状态；阀门全关则绿灯亮。

若阀门为中小型阀门，则建议用手动将阀门开关行程调好。

若阀门为大型阀门，过沉，则建议用电动点动方法将开关行程调好。

调阀门开关行程时，以开行程为例：先将阀门摇至全开位，倒回手柄的1/2圈，然后用螺丝刀将行程调节螺钉按至底部右旋一下(有些阀门则是将螺钉顺时针旋到底部)将螺钉卡住，然后调节开行程转钮，调至行程开关动作，然后将螺钉松开或左旋至顶部。

电动门控制器的安装调试手册一、前言电动门控制器是一种广泛应用于自动门系统中的设备，它能够实现对电动门的控制、监控和保护等功能。

本手册将详细介绍电动门控制器的安装和调试步骤，帮助用户正确使用电动门控制器，并确保其正常运行。

二、安装准备1. 确保所需要的电动门控制器和配件齐全，并检查其是否完好无损。

2. 确定安装位置，并确保该位置适合安装电动门控制器。

3. 关闭电源，并确保操作安全。

三、安装步骤1. 安装控制器面板：将控制器面板固定在预定位置上，并使用螺丝固定好。

2. 连接电源线：将电源线连接到控制器，并进行必要的接地处理，确保电气安全。

3. 连接电动门设备：根据电动门设备的接线图，将电动门设备连接到控制器上，并确保连接牢固可靠。

4. 连接其他外部设备（如传感器、遥控器等）：根据需要，将其他外部设备连接到控制器上，并进行相应的设置。

5. 检查连接：检查所有连接是否正确，确保无误后进行下一步操作。

四、调试步骤1. 接通电源：将电源线接通，并确保电流稳定。

2. 启动控制器：按下控制器上的启动按钮，并观察控制器面板上的指示灯是否正常亮起。

3. 调整参数设置：根据实际要求，对控制器进行相应的参数设置，包括开门速度、关门力度等。

4. 检查门的运行状态：通过遥控器或其他操作方式，测试门的开关、停止等功能，观察门的运行状态是否正常。

5. 依次测试其他功能：对控制器的其他功能（如反向、门磁感应等）进行测试，确保各功能正常可用。

6. 调试完成：经过以上步骤的检查和测试后，确认控制器的各项功能正常可用，调试工作完成。

五、注意事项1. 本手册中的安装调试步骤仅供参考，请根据实际情况进行调整。

2. 安装和调试过程中需谨慎操作，注意安全。

3. 如遇到问题，请及时咨询专业人士或厂家技术支持。

4. 严禁私自拆解或改动控制器内部零部件，以免损坏设备或导致安全事故。

六、结语通过本安装调试手册，您可以了解电动门控制器的安装和调试方法，帮助您正确使用电动门控制器，确保其正常运行。

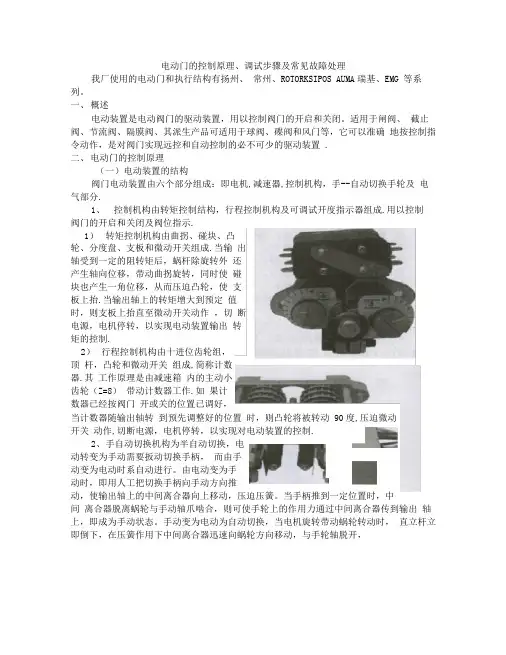

电动门的控制原理、调试步骤及常见故障处理我厂使用的电动门和执行结构有扬州、常州、ROTORKSIPOS AUMA瑞基、EMG 等系列。

一、概述电动装置是电动阀门的驱动装置，用以控制阀门的开启和关闭。

适用于闸阀、截止阀、节流阀、隔膜阀、其派生产品可适用于球阀、碟阀和风门等，它可以准确地按控制指令动作，是对阀门实现远控和自动控制的必不可少的驱动装置 .二、电动门的控制原理（一）电动装置的结构阀门电动装置由六个部分组成：即电机,减速器,控制机构，手--自动切换手轮及电气部分.1、控制机构由转矩控制结构，行程控制机构及可调试开度指示器组成.用以控制阀门的开启和关闭及阀位指示.1）转矩控制机构由曲拐、碰块、凸轮、分度盘、支板和微动开关组成.当输出轴受到一定的阻转矩后，蜗杆除旋转外还产生轴向位移，带动曲拐旋转，同时使碰块也产生一角位移，从而压迫凸轮，使支板上抬.当输出轴上的转矩增大到预定值时，则支板上抬直至微动开关动作，切断电源，电机停转，以实现电动装置输出转矩的控制.2）行程控制机构由十进位齿轮组，顶杆，凸轮和微动开关组成,简称计数器.其工作原理是由减速箱内的主动小齿轮（Z=8）带动计数器工作.如果计数器已经按阀门开或关的位置已调好，当计数器随输出轴转到预先调整好的位置时，则凸轮将被转动 90度,压迫微动开关动作,切断电源，电机停转，以实现对电动装置的控制.2、手自动切换机构为半自动切换，电动转变为手动需要扳动切换手柄，而由手动变为电动时系自动进行。

由电动变为手动时，即用人工把切换手柄向手动方向推动，使输出轴上的中间离合器向上移动，压迫压簧。

当手柄推到一定位置时，中间离合器脱离蜗轮与手动轴爪啮合，则可使手轮上的作用力通过中间离合器传到输出轴上，即成为手动状态。

手动变为电动为自动切换，当电机旋转带动蜗轮转动时，直立杆立即倒下，在压簧作用下中间离合器迅速向蜗轮方向移动，与手轮轴脱开，与蜗轮啮合，则成为电动状态。

电厂各种电动、气动阀门工作原理、功能、调试方法及调试步骤我们热工试验室以热工仪表校验和调整为主，但是根据专业公司分工，我们的负责全厂各种电、气动执行机构的调试和维护，这也是我们在现场的主要工作量。

以长沙电厂#1机组为例，汽机共230太左右的执行机构，锅炉风烟系统为60台左右，其中包括8台气动档板。

定、连排污系统110台电动门，三次风门24台，二次风门16台，制粉系统各种电动门、气动门、电动调阀、气动匝板、吹扫风门、冷却水电磁阀等一共132台。

外围车间还有100来台。

一般来讲，一台60万超临界机组，在我们的合同范围内需调试的执行机构总数大约600台。

（亚临界机组相差比较大，以金竹山电厂为例，单台锅炉上有执行机构430多台。

）但是一般留给我们的调试时间相当紧张，一般是安装、接线完成的当天，最迟第二天必须要调试好。

在试运计划安排中，一般也是不给调试留时间。

因此，熟悉电、气动门的工作原理以及调试方法，是保证调试进度的重要保证。

在自动控制中，执行机构接受来自DCS或者PLC的远方操作信号，并将其转换成是调节机构动作的位移信号，从而控制工艺流程或者改变被调量的大小，以满足生产过程的需要。

常见的执行机构一般分为两部分，一部分为执行机构，一部分为减速装置。

执行器根据所用的能源不同分为电动和气动两大类，根据输出位移量的不同，又有角位移执行机构和线性执行机构之分。

电动执行机构以电力为动力，它是电动单元组合仪表的执行单元，接受调节单元、变送器或者DCS、PLC的4-20Ma标准DC信号，并转换成与之对应的角位移或线性位移输出。

角位移与线位移执行机构的电气原理相同，其区别主要在减速器的机械部分。

气动执行机构以压缩空气为动力能源，接受调节单元、DCS 等的标准信号，并将其转换成相应的输出轴的唯一，以控制阀门、档板、风门等调节机构，实现过程的调节。

执行机构部分包括保护电路、二相伺服电动机，机械减速器和位置发送器，二相伺服电动机接受伺服放大器、电动操作器或者分散控制系统送入的信号而转动，并经过机械减速器转换成低转速大力矩输出。

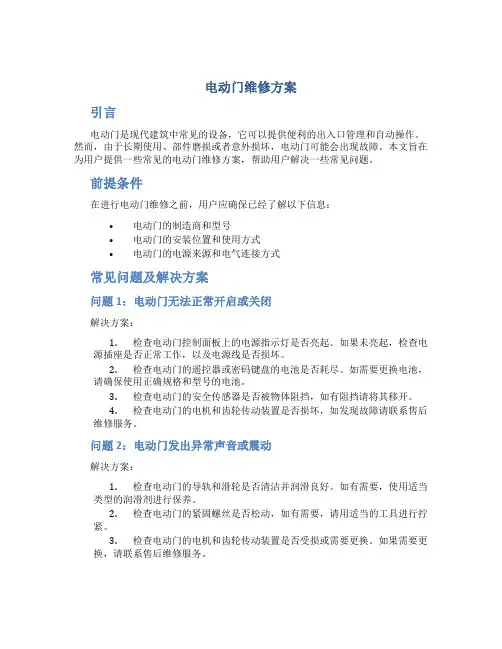

电动门维修方案引言电动门是现代建筑中常见的设备，它可以提供便利的出入口管理和自动操作。

然而，由于长期使用、部件磨损或者意外损坏，电动门可能会出现故障。

本文旨在为用户提供一些常见的电动门维修方案，帮助用户解决一些常见问题。

前提条件在进行电动门维修之前，用户应确保已经了解以下信息：•电动门的制造商和型号•电动门的安装位置和使用方式•电动门的电源来源和电气连接方式常见问题及解决方案问题1：电动门无法正常开启或关闭解决方案：1.检查电动门控制面板上的电源指示灯是否亮起。

如果未亮起，检查电源插座是否正常工作，以及电源线是否损坏。

2.检查电动门的遥控器或密码键盘的电池是否耗尽。

如需要更换电池，请确保使用正确规格和型号的电池。

3.检查电动门的安全传感器是否被物体阻挡，如有阻挡请将其移开。

4.检查电动门的电机和齿轮传动装置是否损坏，如发现故障请联系售后维修服务。

问题2：电动门发出异常声音或震动解决方案：1.检查电动门的导轨和滑轮是否清洁并润滑良好。

如有需要，使用适当类型的润滑剂进行保养。

2.检查电动门的紧固螺丝是否松动，如有需要，请用适当的工具进行拧紧。

3.检查电动门的电机和齿轮传动装置是否受损或需要更换。

如果需要更换，请联系售后维修服务。

问题3：电动门打开速度过快或过慢解决方案：1.检查电动门的控制面板或遥控器上的速度设置是否正确。

根据需要，适当调整速度设置。

2.检查电动门的导轨和滑轮是否需要清洁和润滑。

如有需要，请进行保养和维护。

3.检查电动门的电机控制模块是否需要调整或更换。

如果自行调整不成功，请联系售后维修服务。

问题4：电动门停止运行或断电解决方案：1.检查电动门的电源插座是否正常工作。

如有需要，可以使用测试仪器检测电源是否正常。

2.检查电动门的电源线是否受损或接触不良。

如有需要，请更换电源线或重新接线。

3.检查电动门的保险丝是否熔断。

如有需要，请更换保险丝。

4.检查电动门的控制面板或电机控制模块是否需要更换或维修。

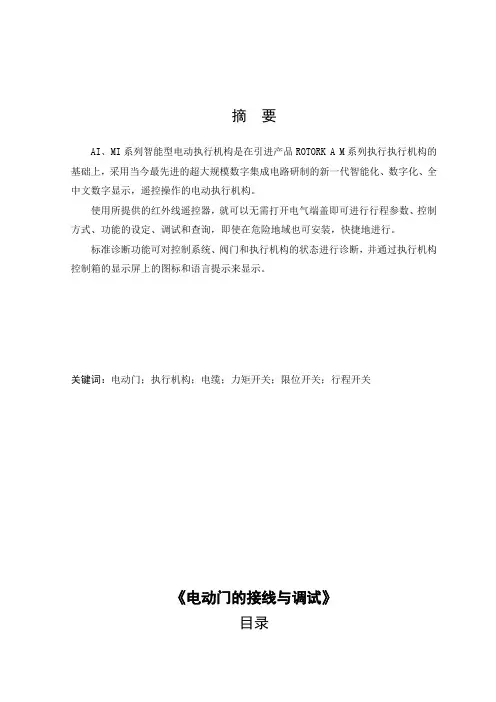

摘要AI、MI系列智能型电动执行机构是在引进产品ROTORK A M系列执行执行机构的基础上，采用当今最先进的超大规模数字集成电路研制的新一代智能化、数字化、全中文数字显示，遥控操作的电动执行机构。

使用所提供的红外线遥控器，就可以无需打开电气端盖即可进行行程参数、控制方式、功能的设定、调试和查询，即使在危险地域也可安装，快捷地进行。

标准诊断功能可对控制系统、阀门和执行机构的状态进行诊断，并通过执行机构控制箱的显示屏上的图标和语言提示来显示。

关键词：电动门；执行机构；电缆；力矩开关；限位开关；行程开关《电动门的接线与调试》目录摘要关键词绪论第一章:上仪电动门的控制原理及结构1.1产品类型、结构1.2 电气控制原理说明1.3常见故障及排除方法第二章：电动门电缆的铺设计及接线2.1电缆铺设和注意问题2.2电缆的剥线2.3 端子间接线和注意问题2.4电动门接线和注意问题第三章：电动门的调试3.1手动操作3.2电动操作3.3开关机构的调试3.4电动门的校验3.5 遥控操作3.6电动门功能和参数设置3.7执行机构一级功能设置第四章：总结参考文献《电动门的接线与调试》绪论电厂中电动门用的很多，各种型号电动门都有发电厂主要用的是上仪的。

上仪系列阀门电动装置是电动阀门的驱动装置，用以控制阀门的开启和关闭，适用于闸阀、球阀、蝶阀、直通管道球阀、平行闸板、风门等。

它可以准确地按控制指令动作，是对各类阀门、风门实现远控、集控和自动控制的必不可少的驱动装置。

该厂炉侧的阀门执行机构大多采用本装置。

电动门的存在使很多繁重的工作简单化和及时化，是DCS系统的重要组成部分。

通过对电动门的安装，了解和理解电动门的工作原理，从而了解电动门的工作过程使电动门出现的故障可以及时处理并发现故障出现的原因做出防范措施。

第一章上仪电动门的控制原理及结构1.1 产品类型和结构上仪电动门的型号有A系列和M系列，执行机构根据使用要求选用普通型或隔爆型产品。

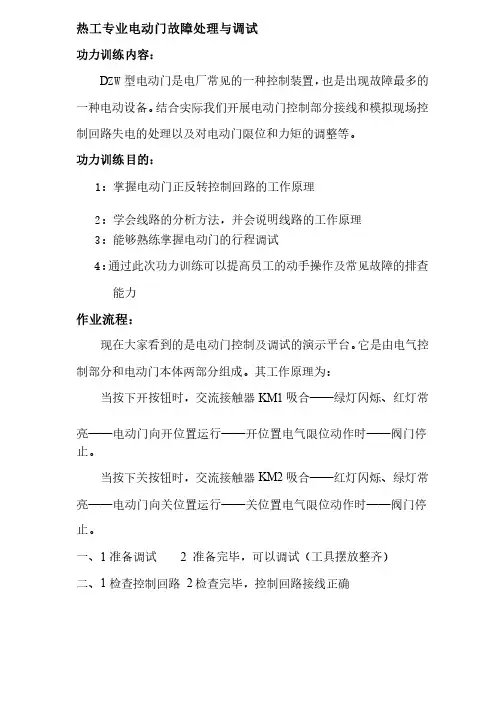

热工专业电动门故障处理与调试功力训练内容：D ZW 型电动门是电厂常见的一种控制装置，也是出现故障最多的一种电动设备。

结合实际我们开展电动门控制部分接线和模拟现场控制回路失电的处理以及对电动门限位和力矩的调整等。

制回路失电的处理以及对电动门限位和力矩的调整等。

功力训练目的：1：掌握电动门正反转控制回路的工作原理：掌握电动门正反转控制回路的工作原理2：学会线路的分析方法，并会说明线路的工作原理：学会线路的分析方法，并会说明线路的工作原理3：能够熟练掌握电动门的行程调试：能够熟练掌握电动门的行程调试4：通过此次功力训练可以提高员工的动手操作及常见故障的排查能力能力作业流程：现在大家看到的是电动门控制及调试的演示平台。

它是由电气控制部分和电动门本体两部分组成。

其工作原理为：制部分和电动门本体两部分组成。

其工作原理为：当按下开按钮时，交流接触器KM1吸合——绿灯闪烁、红灯常亮——电动门向开位置运行——开位置电气限位动作时——阀门停止。

止。

当按下关按钮时，交流接触器KM2吸合——红灯闪烁、绿灯常亮——电动门向关位置运行——关位置电气限位动作时——阀门停止。

止。

一、1准备调试准备调试 2 准备完毕，可以调试（工具摆放整齐）准备完毕，可以调试（工具摆放整齐）二、1检查控制回路检查控制回路 2检查完毕，控制回路接线正确检查完毕，控制回路接线正确三、1检查电动门外观2检查完毕，电动门外观完好检查完毕，电动门外观完好四、1检查电动门机械部分2检查完毕，机械部分完好，阀门无卡涩检查完毕，机械部分完好，阀门无卡涩五、1检查电动门状态2检查完毕，电动门处于中间状态，可以调试检查完毕，电动门处于中间状态，可以调试六、1合控制回路开关2操作完毕，控制回路已带电操作完毕，控制回路已带电七、1点动关按钮2操作完毕，电动门向关方向运行——电动门故障，状态灯不亮状态灯不亮八、1检查故障2检查完毕，电动门控制回路失电，阀门未关到位，九、1检查控制回路失电原因2检查完毕，电动门力矩开关动作检查完毕，电动门力矩开关动作十、1调整力矩开关2调整完毕状态指示灯显示正确调整完毕状态指示灯显示正确十一、1断开控制回路电源2操作完毕，控制回路电源已断开操作完毕，控制回路电源已断开 十二、1调整电动门关限位开关2关限位开关调整完毕关限位开关调整完毕十三、1合控制回路开关2操作完毕，可以操作操作完毕，可以操作十四、1点动开按钮2操作完毕———阀门已开到位，状态指示灯正确十五、1点动关按钮2操作完毕———阀门已关到位，调试完毕操作完毕———阀门已关到位，调试完毕 十六、1断开控制回路电源2操作完毕操作完毕十七、1收拾工具、清理现场卫生2收拾完毕收拾完毕十八、齐步走，退出去。

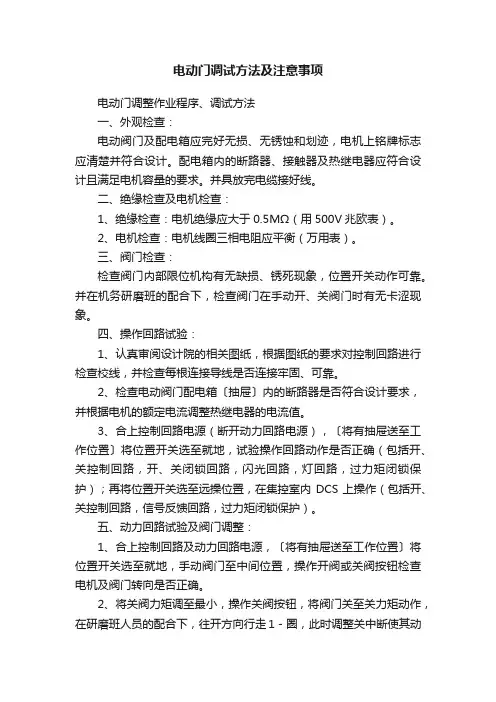

电动门调试方法及注意事项电动门调整作业程序、调试方法一、外观检查：电动阀门及配电箱应完好无损、无锈蚀和划迹，电机上铭牌标志应清楚并符合设计。

配电箱内的断路器、接触器及热继电器应符合设计且满足电机容量的要求。

并具放完电缆接好线。

二、绝缘检查及电机检查：1、绝缘检查：电机绝缘应大于0.5MΩ（用500V兆欧表）。

2、电机检查：电机线圈三相电阻应平衡（万用表）。

三、阀门检查：检查阀门内部限位机构有无缺损、锈死现象，位置开关动作可靠。

并在机务研磨班的配合下，检查阀门在手动开、关阀门时有无卡涩现象。

四、操作回路试验：1、认真审阅设计院的相关图纸，根据图纸的要求对控制回路进行检查校线，并检查每根连接导线是否连接牢固、可靠。

2、检查电动阀门配电箱〔抽屉〕内的断路器是否符合设计要求，并根据电机的额定电流调整热继电器的电流值。

3、合上控制回路电源（断开动力回路电源），〔将有抽屉送至工作位置〕将位置开关选至就地，试验操作回路动作是否正确（包括开、关控制回路，开、关闭锁回路，闪光回路，灯回路，过力矩闭锁保护）；再将位置开关选至远操位置，在集控室内DCS上操作（包括开、关控制回路，信号反馈回路，过力矩闭锁保护）。

五、动力回路试验及阀门调整：1、合上控制回路及动力回路电源，〔将有抽屉送至工作位置〕将位置开关选至就地，手动阀门至中间位置，操作开阀或关阀按钮检查电机及阀门转向是否正确。

2、将关阀力矩调至最小，操作关阀按钮，将阀门关至关力矩动作，在研磨班人员的配合下，往开方向行走1－圈，此时调整关中断使其动作。

再根据阀门所处系统将关力矩调整到合适位置（一般高压系统调至7－9位置；低压系统调至5－7位置）。

3、将开力矩调至最小，操作开阀按钮，将阀门开至开力矩即要动即作即可，检查阀杆开度与阀门行程是否合适，检查合适后，再往关方向行走1-2圈，此时调整开中断使其动作，再将开力矩调至大于关力矩值1-2的位置。

4、调整阀门位置指示合适的变速齿轮，使阀门的就地位置指示与阀门的实际位置吻合。

引言概述自动门控制器是一种用于控制自动门运行的设备，广泛应用于商业和公共场所，以提供方便和安全的出入口服务。

本文将为用户提供一份详细的自动门控制器用户指南，旨在帮助用户更好地理解和操作自动门控制器。

正文内容一、自动门控制器的基本原理1.1电动机驱动原理1.2传感器检测原理1.3控制器信号处理原理1.4安全系统原理1.5手动开关和远程控制原理二、自动门控制器的功能介绍2.1开门和关门控制功能2.2自动开门和自动关门功能2.3电源管理功能2.4报警和安全保护功能2.5远程监控和访问控制功能三、自动门控制器的安装与设置3.1控制器安装位置选择3.2电源接入及线路布置3.3传感器安装与调试3.4控制器参数设置3.5门体检测和调试四、自动门控制器的常见故障与排除4.1电源故障及排除方法4.2电机无法运转的故障及排除方法4.3传感器失灵的故障及排除方法4.4控制器无反应的故障及排除方法4.5其他常见故障及排除方法五、自动门控制器的安全使用与维护5.1安全使用操作指南5.2定期检查和维护工作5.3警示标志和标识的设置5.4故障时的应急措施5.5专业维修和保养建议总结通过本文，我们为用户提供了一份详细的自动门控制器用户指南。

我们从基本原理、功能介绍、安装与设置、常见故障与排除以及安全使用与维护等方面对自动门控制器进行了全面的介绍。

希望本文可以帮助用户更好地理解并使用自动门控制器，并为用户提供便利和安全的出入口服务。

用户在使用过程中如遇到问题或困难，可以参考本文提供的排除方法或专业维修建议进行解决。

电动门调试方法及注意事项-CAL-FENGHAI.-(YICAI)-Company One1电动门调整作业程序、调试方法一、外观检查：电动阀门及配电箱应完好无损、无锈蚀和划迹，电机上铭牌标志应清楚并符合设计。

配电箱内的断路器、接触器及热继电器应符合设计且满足电机容量的要求。

并具放完电缆接好线。

二、绝缘检查及电机检查：1、绝缘检查：电机绝缘应大于0.5MΩ（用500V兆欧表）。

2、电机检查：电机线圈三相电阻应平衡（万用表）。

三、阀门检查：检查阀门内部限位机构有无缺损、锈死现象，位置开关动作可靠。

并在机务研磨班的配合下，检查阀门在手动开、关阀门时有无卡涩现象。

四、操作回路试验：1、认真审阅设计院的相关图纸，根据图纸的要求对控制回路进行检查校线，并检查每根连接导线是否连接牢固、可靠。

2、检查电动阀门配电箱〔抽屉〕内的断路器是否符合设计要求，并根据电机的额定电流调整热继电器的电流值。

3、合上控制回路电源（断开动力回路电源），〔将有抽屉送至工作位置〕将位置开关选至就地，试验操作回路动作是否正确（包括开、关控制回路，开、关闭锁回路，闪光回路，灯回路，过力矩闭锁保护）；再将位置开关选至远操位置，在集控室内DCS上操作（包括开、关控制回路，信号反馈回路，过力矩闭锁保护）。

五、动力回路试验及阀门调整：1、合上控制回路及动力回路电源，〔将有抽屉送至工作位置〕将位置开关选至就地，手动阀门至中间位置，操作开阀或关阀按钮检查电机及阀门转向是否正确。

2、将关阀力矩调至最小，操作关阀按钮，将阀门关至关力矩动作，在研磨班人员的配合下，往开方向行走1－圈，此时调整关中断使其动作。

再根据阀门所处系统将关力矩调整到合适位置（一般高压系统调至7－9位置；低压系统调至5－7位置）。

3、将开力矩调至最小，操作开阀按钮，将阀门开至开力矩即要动即作即可，检查阀杆开度与阀门行程是否合适，检查合适后，再往关方向行走1-2圈，此时调整开中断使其动作，再将开力矩调至大于关力矩值1-2的位置。

常用电动门调试汇总电动门是一种方便人们进出的设备，应用广泛。

在安装和使用过程中，可能会遇到一些问题，需要进行调试。

下面是一些常见的电动门调试汇总，供参考：1.门体运行不正常：-首先，检查电源供应是否正常，并确保电源电压符合要求。

-检查控制板是否连接稳定，排查控制板是否出现故障。

-检查门体的传感器是否正常工作，避免传感器误判导致门体无法正常打开或关闭。

-若门体不动或动作缓慢，可能是电动门的电机出现问题，需要维修或更换。

2.门体打开或关闭过程中出现错误信号：-首先，检查控制板上的报警灯和显示屏，查看是否有异常报警信息。

根据报警信息，进行相应的故障排除。

-检查传感器是否放置正确，是否与控制板连接稳定。

-如果传感器出现损坏或不工作，需要更换传感器。

3.门体运行过程中出现异常噪音：-首先，检查门体是否有松动的零件，如松开的螺丝等。

紧固这些零件，消除噪音。

-如果噪音是由于摩擦引起的，可以在门轨、滚轮、轴等部位涂抹适量的润滑油，减少摩擦噪音。

4.遥控器无法正常操作：-首先，检查遥控器电池是否正常，如果电池电量不足，需要更换新电池。

-检查遥控器的信号是否被干扰，可以尝试在其他位置操作遥控器，或者更换其他频率的遥控器。

-检查遥控器与控制板之间的通信是否正常，需要确认遥控器与控制板的绑定是否正确。

5.电动门运行过程中遇到障碍物停止不动：-首先，检查传感器是否正常工作，是否能够及时检测到门体周围的障碍物。

-检查电动门的安全装置是否有效。

如果安全装置失效，需要及时修复或更换，确保用户的安全。

-检查电动门的设置参数是否正确，如障碍物检测灵敏度、反弹力度等参数是否调整合理。

6.电动门遇到供电故障时无法手动操作：-首先，将电动门的电源断开，使用备用电源或手动操作开关进行操作。

-如果发现电动门手动操作困难，可能是门体轨道上积尘或过多润滑油导致的，可以清洁轨道或调整润滑油的使用量。

电动门常见故障的判断和处理方法嘿，大家知道吗，电动门在我们的生活中可太常见啦！但它们有时候也会闹点小脾气，出现一些故障呢。

那我们该怎么去判断和处理这些故障呀？别急，听我慢慢道来。

首先呢，当电动门出现故障时，我们要冷静观察。

比如说门运行不顺畅啦，或者发出奇怪的声音啦。

这时候，我们可以按照这些步骤来排查。

先检查电源是否正常，是不是插头松了或者电线断了，这就好比人没吃饱饭就没力气干活一样呀！然后看看门的轨道有没有异物卡住，就像我们走路时被石头绊住了脚。

还有啊，检查一下门的各个部件是否松动，要是松了就赶紧紧固，可别让它晃晃悠悠的。

注意哦，在检查的时候一定要小心，别触电啦，也别被门夹到手指呀！在这个过程中，安全性和稳定性那可太重要啦！要是不注意安全，万一出点啥事咋办呀。

所以我们得小心翼翼地操作，确保自己不会受伤。

而且只有保证了电动门的稳定运行，才能让我们用得放心呀，不然三天两头出问题，多闹心呀！那电动门都有哪些应用场景和优势呢？哎呀，那可多了去啦！像工厂、仓库的大门，用电动门多方便呀，不用费力去推去拉。

还有小区的大门，美观又实用。

它的优势也很明显呀，省力又快捷，一按按钮门就开啦，多爽呀！而且还可以通过遥控来控制，简直太酷了吧！我就知道一个实际案例哦，有个商场的电动门突然不动了，可把工作人员急坏了。

后来经过检查，发现是轨道里卡了个小石子。

把石子弄出来后，门就又能正常运行啦。

你说这小小的问题，要是不及时处理，得给商场带来多大麻烦呀！这不就体现出及时判断和处理故障的重要性了嘛！所以呀，我们一定要重视电动门的常见故障，学会判断和处理方法。

这样才能让电动门更好地为我们服务呀，大家说是不是呀！。

电动门维修手册一、前言随着科技的进步和人们生活水平的提高，电动门在各种场所得到了广泛应用，给人们的生活带来了便利。

然而，由于长时间使用或者外界因素的影响，电动门难免会出现一些故障。

本手册旨在为使用者提供电动门的常见故障排查与维修解决方案，以帮助大家更好地理解和维护电动门，确保其正常运作。

二、常见故障排查与解决方案1. 电动门无法开启若电动门无法正常开启，首先需要检查以下几个方面：- 电源是否接通：确保电动门的电源线正确连接并且供电正常。

- 测控线路是否正常：检查电动门的测控线路是否接触良好，若损坏可更换或修复。

- 控制器故障：当电动门的电源正常供电且测控线路无问题时，若仍无法开启，可能是控制器出现故障，建议联系专业技术人员进行更换或修复。

2. 电动门开启速度慢若电动门开启速度较慢，可以进行以下排查：- 电动门轨道清洁：清理电动门的滑轨和导向部位，确保其表面光滑无杂物。

- 电动门链条润滑：在电动门链条上涂抹适量润滑油，保持链条灵活运转。

- 电动门电机检查：检查电动门的电机是否工作正常，若电机故障可更换或修复。

3. 电动门噪音过大电动门噪音过大可能会对周围环境和人们的正常生活带来困扰，以下措施可供参考：- 检查电动门的紧固件：确保电动门的连接螺丝紧固牢固，松动的紧固件可适当拧紧。

- 添加减震垫：在电动门轨道底部添加减震垫，减少电动门开关时的冲击和振动。

- 润滑电动门零部件：在电动门的运动部件上添加润滑油，降低摩擦产生的噪音。

4. 电动门自动反弹当电动门在开启或关闭过程中出现自动反弹的情况时，应及时采取以下措施：- 限位调整：检查电动门的限位开关，适当调整限位开关的位置，使电动门能够准确停止。

- 传感器故障：当限位开关正常调整后，仍出现自动反弹，可能是传感器故障导致，建议联系专业技术人员进行维修或更换。

三、维护与保养1. 定期清洁电动门及其部件：使用柔软的布料清洁电动门的表面和滑轨等部件，定期除去积尘和杂物，保持电动门的良好运转状态。

电动门常见故障与注意事项简介结构及原理电动机输出动力，通过蜗杆传至涡轮及离合器，最终传至输出轴。

蜗杆可以作轴向运动，由于蝶簧组件的预紧力使蜗杆处于涡轮的中心位置。

当作用于输出轴上的负载大于蝶簧组件预紧力时，蜗杆将会作轴向移动，并偏离中心位置，此时曲拐将摆动，传递位移至转矩控制机构，若此时超过设定的转矩，则会使开关动作，切断电源，电动执行机构停止运行。

手动操作，按指定方向板动切换手柄，则电机脱离啮合状态，手轮与输出轴相连接，此时手柄通过特殊装置固定，当电机启动时，手轮自动与输出轴脱开，对操作者不构成危险，并且电机再次进入啮合状态，进行电动操作。

电动门使用时注意：在关闭时一般不允许手动加关，只有设备需要长时间退出运行，需要严密隔离，而该电动门不能够严密关闭时方可加关。

加关时只允许轻微地加关1-2圈，只要能感觉到些力量了就已经足够，坚决禁止用F扳手等加力杆以及用手过分加关。

对于高压电动门手动加关以前，必须用其旁路门平衡前后压差后，再手动加关，禁止直接手动加关而损坏结合面；而在开启时必须用其旁路门进行前后压力平衡后方可手动、电动开启。

在手动打开闸板阀时的，如太沉，可适当用F扳手等加力杆，但要注意不可用力过大。

因为有时闸板阀门在热态下关闭，经冷却后，因热胀冷缩，闸板被夹住，比较难打开，需要的力量较大，但此时应有过力矩信号。

盘动几圈后，有时会听到“呯”的一声，然后感到很轻，此时阀门已打开，可用电动，要注意观察信号。

在用手动的过程中，要注意区别是否因阀门故障太沉引起过力矩。

凡DCS状态不对，DCS就不能再发出开、关指令，只有到就地操作。

电动门常见故障：1．过力矩：大多是因为阀门机械太沉引起，首选到就地MCC柜上复位过力矩灯，如能复位，可打到就地电动把阀门操作到位，如在操作时再次过力矩，则要到阀门处用手动操作，看看是否太沉；如过力矩不能复位，同样要到阀门处用手动操作，看看是否太沉。

如手动操作过沉，则是机械故障。

扬修电动门的调试方法及故障处理1、扬修DZW系列电动执行器1.1 主要技术参数电源：AC380V，50Hz, 三相三线制阀位信号：输出4~20mA防护等级：IP55环境温度：-20℃~60℃输出功率：0.030~15KW1.2 操作分别在“远方”或“就地”状态下操作，当每次接通电源后均处于“远方”，如果需要进行“就地”操作时，按一下“就地”按键，将“远方”状态切换至“就地”状态，此时，“远方”状态指示的绿色发光管熄灭，“就地”状态指示的红色发光管亮，远方操作的“开”“关”“停”按键不起作用，只能在就地操作面板上操作“开”“关”“停”按键。

1.3 调整注意事项通电前检查接地是否可靠，新装的电动装置，首次电动时，必须检查电机相序，控制线路是否正确，以防电机失控。

1.4 转矩控制机构调整1.4.1 首先调整关转矩。

1.4.2 按照产品提供的转矩特性曲线，从小转矩特性曲线，从小转距值开始，逐渐增大转距值，直到阀门关严为止。

1.4.3 调整力矩，一般开方向转矩要比关方向转矩大。

1.4.4 以上调整均在空载无介质压力等因素下调整，在有压力、温度时应注意其能否关严，如关不严要适当增加，转矩值以关的严打的开为准。

1.5 行程控制机构调整1.5.1 用手动将阀门关严。

1.5.2 脱开行程控制机构，即用螺丝刀将行程控制机构顶杆推进并转90°使主动小齿轮与计数器个位齿轮组脱开。

1.5.3 用螺丝刀旋转“关”向调整轴按箭头方向旋转直到凸轮压住弹簧压板使微动开关动作为止，则关向行程初步调好。

1.5.4 松开顶杆使主动齿轮与两边个位齿轮正确啮合，为保证其正确啮合，在松开顶杆后，必须用螺丝刀稍许，左右转动调整轴。

1.5.5 开方向调整：在关方向调整好以后，用手将阀门开到所需的位置，然后脱开行程控制机构，旋转“开”向调整轴，按箭头方向旋转直到凸轮压住弹簧板，使微动开关动作为止，再使行程机构与主动齿轮啮合则开向行程调完，可反复按以上步骤操作调校。
