电动门的控制原理接线、调试步骤及常见故障处理
- 格式:doc
- 大小:231.50 KB
- 文档页数:5

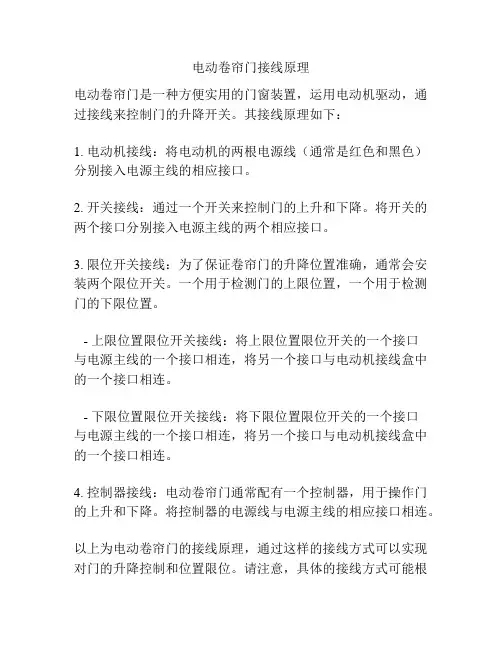

电动卷帘门接线原理
电动卷帘门是一种方便实用的门窗装置,运用电动机驱动,通过接线来控制门的升降开关。
其接线原理如下:
1. 电动机接线:将电动机的两根电源线(通常是红色和黑色)分别接入电源主线的相应接口。
2. 开关接线:通过一个开关来控制门的上升和下降。
将开关的两个接口分别接入电源主线的两个相应接口。
3. 限位开关接线:为了保证卷帘门的升降位置准确,通常会安装两个限位开关。
一个用于检测门的上限位置,一个用于检测门的下限位置。
- 上限位置限位开关接线:将上限位置限位开关的一个接口
与电源主线的一个接口相连,将另一个接口与电动机接线盒中的一个接口相连。
- 下限位置限位开关接线:将下限位置限位开关的一个接口
与电源主线的一个接口相连,将另一个接口与电动机接线盒中的一个接口相连。
4. 控制器接线:电动卷帘门通常配有一个控制器,用于操作门的上升和下降。
将控制器的电源线与电源主线的相应接口相连。
以上为电动卷帘门的接线原理,通过这样的接线方式可以实现对门的升降控制和位置限位。
请注意,具体的接线方式可能根
据具体的电动卷帘门型号和品牌有所不同,因此在进行接线操作时应根据实际接线要求进行。

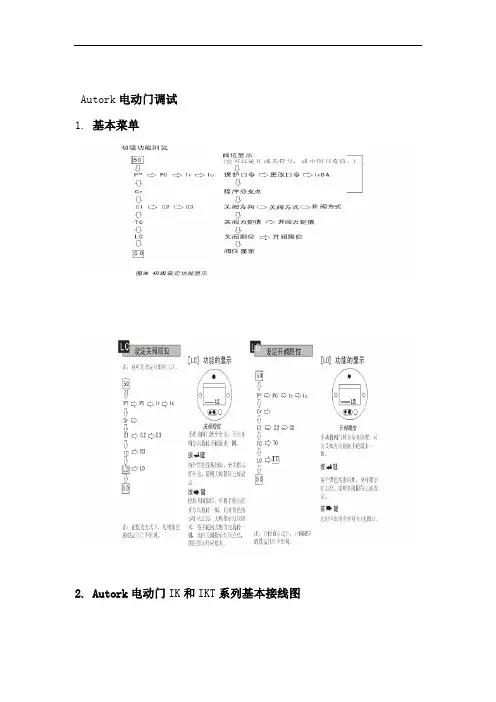

Autork电动门调试1. 基本菜单2. Autork电动门IK和IKT系列基本接线图3. 接线端子Rotork电动门调试1. 基本菜单(遥控型)2. Rotork电动门IQ、IQT及Q系列基本接线图IQT系列基本接线图Q系列基本接线图瑞基电动门调试1. 基本菜单2. 瑞基RA执行器基本接线图上仪电动门调试1. 基本菜单(遥控型)A型开关机构的调试一般顺时针为阀门关闭方向,逆时针为开启方向。
用内六角扳手拆开开关机构罩盖上三只螺钉,取下罩盖,先调整关行程。
松开两个锁紧螺母,使其朝螺丝轴的外侧两个后端移动,再逆时针转三圈来放松离合器螺母,现在螺丝轴可以用手指转动。
1. 全关闭位的调整用手指转动螺丝轴,带动移动螺母直到移动螺母顶到棘爪。
继续转动螺丝轴,直到通过杠杆作用的超程导向件撞击超越止档为止。
当移动到终端时,将会听到微动开关动作的卡嗒声,握住超程导向件压倒撞击开关,然后拧紧离合器螺母。
然后放开超程导向件,现在导向件不应该离开止档,并且将不会听到开关复位声,如果听到复位声则表明没有调整好。
2. 全开位的调整操作电动门在全开位置,不要往回转。
用一只手握住超程导向件顺时针压下,使其触到止档,顺时针转动锁紧螺母沿着螺丝轴直到触到转动螺母。
推动垫圈沿着螺丝轴直到它触到锁紧螺母。
然后向下转动另一锁紧螺母直到它把两只锁紧螺母和垫圈夹在一起,然后轻轻拧紧锁紧螺母。
放开超程导向件,现在如过没听到复位的咔哒声,说明已调整好。
3.力矩值的选择选择器A和B调整旋钮的调整必须在力矩开关未切断电动机之前进行,选择合适于阀门的力矩值。
从理论上讲,关闭阀门只需要最小的力矩值即可。
但实际上,这个力矩值将随阀门的规格型号变化而变化;也随外界因素如温度、应用方法等变化而变化。
基于上述因素,建议在刚开始调整之前,可将选择器A力矩最小值调整第一校准位置(A为关阀力矩)。
如果这样调整后,执行机构仍不能关紧阀,则继续调整增大关阀力矩。
选择器B(B为开阀力矩)应该调整到最大值,除非阀门制造者有特殊说明不能这样调整。
电动门的控制原理、调试步骤及常见故障处理我厂使用的电动门和执行结构有扬州、常州、ROTORKSIPOS AUMA瑞基、EMG 等系列。
一、概述电动装置是电动阀门的驱动装置,用以控制阀门的开启和关闭。
适用于闸阀、截止阀、节流阀、隔膜阀、其派生产品可适用于球阀、碟阀和风门等,它可以准确地按控制指令动作,是对阀门实现远控和自动控制的必不可少的驱动装置 .二、电动门的控制原理(一)电动装置的结构阀门电动装置由六个部分组成:即电机,减速器,控制机构,手--自动切换手轮及电气部分.1、控制机构由转矩控制结构,行程控制机构及可调试开度指示器组成.用以控制阀门的开启和关闭及阀位指示.1)转矩控制机构由曲拐、碰块、凸轮、分度盘、支板和微动开关组成.当输出轴受到一定的阻转矩后,蜗杆除旋转外还产生轴向位移,带动曲拐旋转,同时使碰块也产生一角位移,从而压迫凸轮,使支板上抬.当输出轴上的转矩增大到预定值时,则支板上抬直至微动开关动作,切断电源,电机停转,以实现电动装置输出转矩的控制.2)行程控制机构由十进位齿轮组,顶杆,凸轮和微动开关组成,简称计数器.其工作原理是由减速箱内的主动小齿轮(Z=8)带动计数器工作.如果计数器已经按阀门开或关的位置已调好,当计数器随输出轴转到预先调整好的位置时,则凸轮将被转动 90度,压迫微动开关动作,切断电源,电机停转,以实现对电动装置的控制.2、手自动切换机构为半自动切换,电动转变为手动需要扳动切换手柄,而由手动变为电动时系自动进行。
由电动变为手动时,即用人工把切换手柄向手动方向推动,使输出轴上的中间离合器向上移动,压迫压簧。
当手柄推到一定位置时,中间离合器脱离蜗轮与手动轴爪啮合,则可使手轮上的作用力通过中间离合器传到输出轴上,即成为手动状态。
手动变为电动为自动切换,当电机旋转带动蜗轮转动时,直立杆立即倒下,在压簧作用下中间离合器迅速向蜗轮方向移动,与手轮轴脱开,与蜗轮啮合,则成为电动状态。
常用电动执行机构工作原理及调试方法常用的电动执行机构有电动推杆、电动滑块、电动阀门、电动门窗等。
它们的工作原理是通过电动机驱动,将电能转化为机械能,从而实现工作效果。
在这些电动执行机构中,最常见的是电动推杆,下文将以电动推杆为例,介绍其工作原理及调试方法。
电动推杆是一种能够实现线性运动的电动执行机构,在工业生产和自动控制中被广泛应用。
其主要由电动机、减速器、导杆、导套、推杆和限位开关组成。
电动推杆的工作原理如下:1.电动推杆的驱动器通常是电动机,电能被转化为机械能,驱动推杆的运动。
2.电动机通过减速器减速后,传动到推杆上,使其进行线性运动。
3.导杆和导套位于推杆的两侧,保证推杆的线性运动路径。
4.限位开关用于控制推杆的行程,当推杆达到预定位置时,限位开关会自动停止推杆的运动。
调试电动推杆的方法如下:1.检查电源及控制回路:确认电源和控制线路的连接是否正常,检查是否有断线或短路等情况。
2.检查电动执行机构的机械部分:检查推杆、导杆、导套等机械部件是否有松动、卡滞或磨损等情况,需要及时修复或更换。
3.检查减速器:检查减速器的齿轮、油封等部件是否正常,需要及时润滑或更换。
4.检查限位开关:检查限位开关的位置和调整是否准确,需要确保其在推杆达到预定位置时能够及时切断电源。
5.调试运动轨迹:根据实际需要,调整电动推杆的运动轨迹,保证其在工作过程中的准确性和稳定性。
6.检查电机:检查电机的工作是否正常,如有问题,需要进行修理或更换。
总之,电动执行机构在自动化控制中起着至关重要的作用。
了解其工作原理和调试方法,能够帮助我们更好地进行安装、维护和故障排除。
在实际应用中,需要根据具体情况选择适合的电动执行机构,并合理调试,以保证其正常运行,提高生产效率。

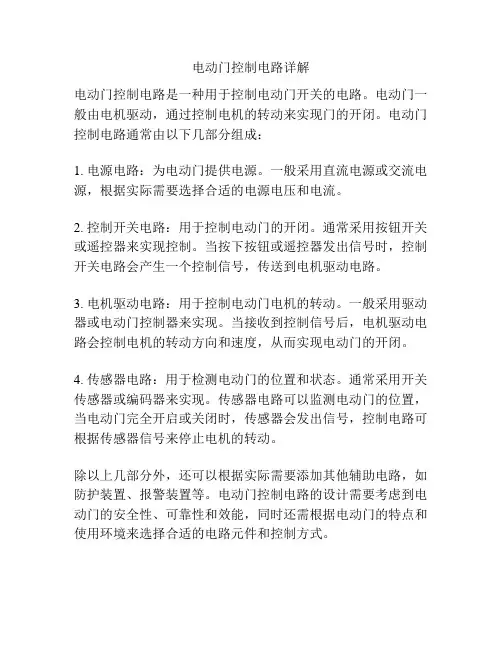

电动门控制电路详解
电动门控制电路是一种用于控制电动门开关的电路。
电动门一般由电机驱动,通过控制电机的转动来实现门的开闭。
电动门控制电路通常由以下几部分组成:
1. 电源电路:为电动门提供电源。
一般采用直流电源或交流电源,根据实际需要选择合适的电源电压和电流。
2. 控制开关电路:用于控制电动门的开闭。
通常采用按钮开关或遥控器来实现控制。
当按下按钮或遥控器发出信号时,控制开关电路会产生一个控制信号,传送到电机驱动电路。
3. 电机驱动电路:用于控制电动门电机的转动。
一般采用驱动器或电动门控制器来实现。
当接收到控制信号后,电机驱动电路会控制电机的转动方向和速度,从而实现电动门的开闭。
4. 传感器电路:用于检测电动门的位置和状态。
通常采用开关传感器或编码器来实现。
传感器电路可以监测电动门的位置,当电动门完全开启或关闭时,传感器会发出信号,控制电路可根据传感器信号来停止电机的转动。
除以上几部分外,还可以根据实际需要添加其他辅助电路,如防护装置、报警装置等。
电动门控制电路的设计需要考虑到电动门的安全性、可靠性和效能,同时还需根据电动门的特点和使用环境来选择合适的电路元件和控制方式。
电厂各种电动、气动阀门工作原理、功能、调试方法及调试步骤我们热工试验室以热工仪表校验和调整为主,但是根据专业公司分工,我们的负责全厂各种电、气动执行机构的调试和维护,这也是我们在现场的主要工作量。
以长沙电厂#1机组为例,汽机共230太左右的执行机构,锅炉风烟系统为60台左右,其中包括8台气动档板。
定、连排污系统110台电动门,三次风门24台,二次风门16台,制粉系统各种电动门、气动门、电动调阀、气动匝板、吹扫风门、冷却水电磁阀等一共132台。
外围车间还有100来台。
一般来讲,一台60万超临界机组,在我们的合同范围内需调试的执行机构总数大约600台。
(亚临界机组相差比较大,以金竹山电厂为例,单台锅炉上有执行机构430多台。
)但是一般留给我们的调试时间相当紧张,一般是安装、接线完成的当天,最迟第二天必须要调试好。
在试运计划安排中,一般也是不给调试留时间。
因此,熟悉电、气动门的工作原理以及调试方法,是保证调试进度的重要保证。
在自动控制中,执行机构接受来自DCS或者PLC的远方操作信号,并将其转换成是调节机构动作的位移信号,从而控制工艺流程或者改变被调量的大小,以满足生产过程的需要。
常见的执行机构一般分为两部分,一部分为执行机构,一部分为减速装置。
执行器根据所用的能源不同分为电动和气动两大类,根据输出位移量的不同,又有角位移执行机构和线性执行机构之分。
电动执行机构以电力为动力,它是电动单元组合仪表的执行单元,接受调节单元、变送器或者DCS、PLC的4-20Ma标准DC信号,并转换成与之对应的角位移或线性位移输出。
角位移与线位移执行机构的电气原理相同,其区别主要在减速器的机械部分。
气动执行机构以压缩空气为动力能源,接受调节单元、DCS 等的标准信号,并将其转换成相应的输出轴的唯一,以控制阀门、档板、风门等调节机构,实现过程的调节。
执行机构部分包括保护电路、二相伺服电动机,机械减速器和位置发送器,二相伺服电动机接受伺服放大器、电动操作器或者分散控制系统送入的信号而转动,并经过机械减速器转换成低转速大力矩输出。
电动门原理图电动门是一种便捷、安全、高效的门控设备,广泛应用于商业建筑、住宅小区、医院、学校等场所。
它具有自动开启和关闭的功能,能够有效提升出入口的管理和便利性。
本文将介绍电动门的原理图,帮助读者更好地了解电动门的工作原理和结构组成。
1. 电动门的主要组成部分。
电动门主要由电机、控制器、传动装置、门体和安全保护装置等部分组成。
其中,电机是电动门的动力来源,控制器是电动门的智能控制中心,传动装置是实现门体开启和关闭运动的重要组成部分,门体是电动门的实体部分,安全保护装置是保障使用安全的重要保障。
2. 电动门的工作原理。
电动门的工作原理是通过电机驱动传动装置,使门体实现开启和关闭的动作。
当有人或车辆靠近门体时,安全保护装置会感应到并停止门体的运动,确保使用者的安全。
控制器负责监控整个系统的运行状态,根据设定的参数控制电机的启停和门体的运动方向,实现自动开启和关闭的功能。
3. 电动门的原理图。
电动门的原理图主要包括电路图和机械结构图两部分。
电路图展示了电动门系统的电气连接和控制逻辑,包括电机、传感器、控制器、电源等部分的连接方式和工作原理。
机械结构图展示了电动门系统的机械传动结构,包括电机、传动装置、门体等部分的布置和连接方式,以及安全保护装置的位置和工作原理。
4. 电动门的应用场景。
电动门广泛应用于商业建筑、住宅小区、医院、学校等场所的出入口,能够提升出入口的管理效率和使用便利性。
特别是在一些人流量大、安全要求高的场所,如商场、地铁站、机场等,电动门更是成为了必不可少的设备。
5. 电动门的发展趋势。
随着科技的发展和人们对生活品质要求的提高,电动门将会朝着智能化、高效化、安全化的方向发展。
未来,电动门将更加智能化,能够与建筑物的智能化系统实现联动,提供更加个性化、便捷化的服务。
总结。
电动门作为现代建筑物的重要设备,具有重要的实用价值和市场需求。
通过本文的介绍,相信读者对电动门的工作原理和结构组成有了更深入的了解,对电动门的应用和发展也有了更清晰的认识。

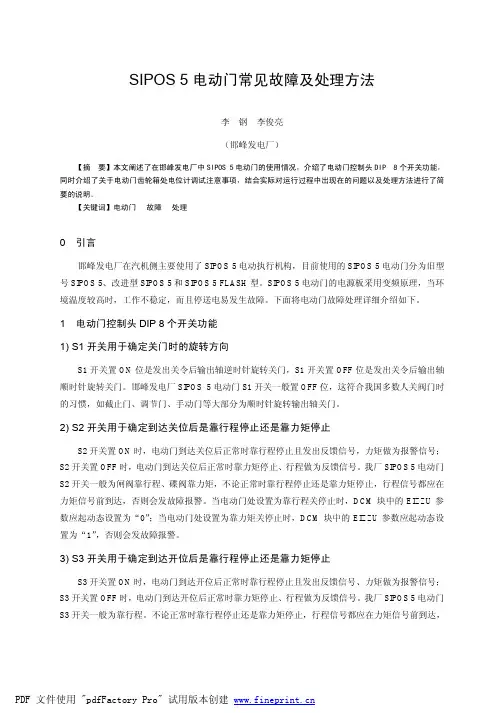

SIPOS 5电动门常见故障及处理方法李钢李俊亮(邯峰发电厂)【摘要】本文阐述了在邯峰发电厂中SIPOS 5电动门的使用情况,介绍了电动门控制头DIP 8个开关功能,同时介绍了关于电动门齿轮箱处电位计调试注意事项,结合实际对运行过程中出现在的问题以及处理方法进行了简要的说明。
【关键词】电动门故障处理0引言邯峰发电厂在汽机侧主要使用了SIPOS 5电动执行机构,目前使用的SIPOS 5电动门分为旧型号SIPOS 5、改进型SIPOS 5和SIPOS 5 FLASH型。
SIPOS 5电动门的电源板采用变频原理,当环境温度较高时,工作不稳定,而且停送电易发生故障。
下面将电动门故障处理详细介绍如下。
1电动门控制头DIP 8个开关功能1) S1开关用于确定关门时的旋转方向S1开关置ON位是发出关令后输出轴逆时针旋转关门,S1开关置OFF位是发出关令后输出轴顺时针旋转关门。
邯峰发电厂SIPOS 5电动门S1开关一般置OFF位,这符合我国多数人关阀门时的习惯,如截止门、调节门、手动门等大部分为顺时针旋转输出轴关门。
2) S2开关用于确定到达关位后是靠行程停止还是靠力矩停止S2开关置ON时,电动门到达关位后正常时靠行程停止且发出反馈信号,力矩做为报警信号;S2开关置OFF时,电动门到达关位后正常时靠力矩停止、行程做为反馈信号。
我厂SIPOS 5电动门S2开关一般为闸阀靠行程、碟阀靠力矩,不论正常时靠行程停止还是靠力矩停止,行程信号都应在力矩信号前到达,否则会发故障报警。
当电动门处设置为靠行程关停止时,DCM块中的EIZZU参数应起动态设置为“0”;当电动门处设置为靠力矩关停止时,DCM块中的EIZZU参数应起动态设置为“1”,否则会发故障报警。
3) S3开关用于确定到达开位后是靠行程停止还是靠力矩停止S3开关置ON时,电动门到达开位后正常时靠行程停止且发出反馈信号、力矩做为报警信号;S3开关置OFF时,电动门到达开位后正常时靠力矩停止、行程做为反馈信号。
上仪AI系列电动门介绍故障分析热工检修赵莉红一、工作原理AI系列多转式智能型电动执行机构由三相伺服电动机驱动,通过蜗轮蜗杆减速,带动空心输出轴转动输出转矩。
在该减速箱中,具有手动/自动切换机构。
当切换手柄处于手动位置时,操作手轮,通过离合器带动空心输出轴转动。
当电动操作执行机构时,手动/自动切换机构将自动回落至电动状态,离合器和蜗轮相啮合,由三相电动机驱动空心输出轴。
同时在电动机驱动蜗杆轴上装有机械二位式的力矩传感器。
在空心输出轴上通过蜗轮啮合将行程传输到位置脉冲传感器上。
多转式智能型电动执行机构的智能控制器,接受标准模拟电流控制信号或开关量控制信号,同时与阀位传感器的位置信号相比较,将执行机构的输出轴定位于和输入信号相对应的位置上,完成定位控制,又可以根据联锁控制、两线控制或事件信号定位于控制系统预先设置的位置,除非在运行过程中发生执行机构的输出轴转矩值大于额定转矩值,否则执行机构的智能控制器将满足控制系统的要求,发出正确的指令,触发三相固态继电器或交流接触器,使电动机接通三相电源,驱动执行机构正常运行。
多转式智能型电动执行机构采用非侵入式设计,通过手持式遥控器即可对执行机构的参数、功能进行设定、修正或组态设置。
二、电动门接线智能型电动执行机构的接线方式是和执行机构的功能相对应的,根据自动控制系统的要求结合本执行机构的功能特点进行连接。
1、我厂AI 系列电动门接线关状态开状态24V电源勾线关指令+开指令+开、关指令-2、我厂AI 系列调节门接线指令反馈+-其它接线端子我厂占时未用,每一个端子都有相应的功能三、AI 系列电动执行机构操作说明手动操作手轮手/电动切换手柄就地开关旋钮远方/就地/停止旋钮显示屏力矩开关、阀位变送器铭牌电机端子箱穿线孔电路板1、操作功能说明1)红色-阀位指示灯(全开)2)黄色-阀位指示灯(中间)3)绿色-阀位指示灯(全关)4)液晶显示屏(LCD)-阀位指示5)液晶显示屏(LCD)-运行状态指示6)红外线接收指示灯及报警指示(红色)7)红外线接收传感器停止就地1)键向下显示下一个功能或减少一个数值量2)键向上显示上一个功能或增加一个数值量3)OK 键确认新的功能项或设定值4)键返回上一级显示状态5)STOP键停止执行机构6)键执行机构开方向运行7)键执行机构关方向运行2、操作方法(1)就地手动操作将执行机构处于就地控制,用力按下手、自动切换杆,操作手轮即可。
电子电动门工作原理电子电动门是现代建筑中常见的入口设备,它能够自动感应人体或信号,实现自动开启、关闭门的功能。
那么,电子电动门是如何工作的呢?本文将详细介绍电子电动门的工作原理,让我们一起来了解吧。
一、门体结构电子电动门通常由门体、门框、电机、控制系统和配件组成。
1. 门体:门体是电动门的主要部件,一般由金属或玻璃制成,具有一定的厚度和强度,能够起到保护和隔离的作用。
2. 门框:门框是安装门体的框架,一般由金属或合金材料制成,具有稳定和坚固的特点,能够支撑门体并保证其正常运行。
3. 电机:电机是电动门的动力源,一般位于门体上部或两侧,通过传动装置驱动门体的运动,使其自动开启或关闭。
4. 控制系统:控制系统是电动门的核心部件,负责感应和处理外部信号,并控制电机的启停、运转方向等参数,从而实现门体的自动运行。
5. 配件:配件包括门体上的感应器、安全传感器、指示灯等,用于提高电动门的安全性、便利性和用户体验。
二、工作原理电子电动门的工作原理主要包括感应、控制和运动三个步骤。
1. 感应:当有人靠近电动门时,感应器会发出信号,传给控制系统。
感应器一般采用红外线、超声波或微波等技术,能够准确感知人体的接近。
2. 控制:控制系统接收到感应器的信号后,会判断是否需要开启或关闭电动门。
如果是开启状态,控制系统会启动电机,电机通过传动装置带动门体打开;如果是关闭状态,控制系统会关闭电机,门体则会自动关闭。
3. 运动:当电机启动后,门体会按照预设的开启或关闭速度运动,直到达到开启或关闭的位置。
在此过程中,安全传感器会监测门体周围的环境,一旦检测到障碍物或人体,控制系统会立即停止电机的运转,以确保使用者的安全。
三、特点与应用电子电动门因其便利性、安全性和美观性而在各种场所得到广泛应用。
1. 特点:- 自动感应:电子电动门能够感应人体或信号,实现自动开启、关闭的功能,无需手动操作,方便快捷。
- 安全可靠:电动门配备安全传感器,能够及时感知周围环境,一旦检测到障碍物或人体,会自动停止运动,保证使用者的安全。
电动门工作原理电动门是一种用电机驱动的门,能够实现自动开关的功能。
它广泛应用于商业建筑、住宅楼宇、医院、酒店等场所,为人们提供了便捷和安全的出入方式。
本文将介绍电动门的工作原理,以及其组成和运作过程。
一、概述电动门由电机、控制器、传感器和门体等组成。
电动门的工作原理是利用电机的转动,通过控制器对电机进行控制,实现门体的开关动作。
传感器用于感知门体附近的人员或物体,从而能够自动判断门体是否需要打开或关闭。
二、电机电动门中常用的电机有直流电机和交流电机两种。
直流电机工作时稳定性好,转速可调节,通常用于比较大型的电动门,如商场大门、地铁站门等。
而交流电机性能稳定,造价较低,适用于一般门禁电动门以及家庭门禁电动门。
三、控制器控制器是电动门的核心部件,能够实现对电机的控制。
控制器通常由电路板组成,其内部集成了多种功能模块,如开关模块、信号处理模块、驱动模块等。
通过控制器可以设置门的开关速度、感应范围以及门的开启时间等参数。
四、传感器传感器是电动门运行的重要组成部分,用于感知门体周围的动态情况。
常见的传感器有红外线传感器、微波雷达传感器和触摸式传感器。
红外线传感器通过发射和接收红外线信号来感知门体附近的人员或物体。
微波雷达传感器则利用物体对微波信号的反射来感知门体附近的情况。
触摸式传感器是安装在门体上的开关,当门体被触摸时能够感应到并作出相应的动作。
五、运作过程1. 感应检测:当有人或物体靠近电动门时,传感器会感知到信号,并将信号传给控制器。
2. 信号处理:控制器接收到传感器发来的信号后,会进行信号处理,根据设定的参数进行判断。
3. 控制操作:控制器根据处理后的信号决定门体的动作,如果需要打开门体,则会发送信号给电机,通过电机带动门体完成开启动作。
4. 延时关闭:门体通常会设置延时关闭的功能,即在一定时间后自动关闭。
控制器会记录门体的开启时间,并在设定的延时时间后发送信号给电机,使门体自动关闭。
六、总结电动门通过电机、控制器、传感器和门体等组成,实现了门的自动开关功能。
电动阀门可以 电动门调试作业指导E一、工程概况1. 施工范围汽机、锅炉及辅助厂房电动门调试。
2. 主耍工程量所有电动阀门、配电箱回路检査及送电调试。
汽机系统配电箱28块 电动阀门144台 锅炉系统 配电箱24块 电动阀门176台循环水系统 配电箱5块 电动阀门26台除渣系统配电箱8块 电动阀门23台3. 工程特点 配电箱可就地操作,转至远控后,开、关信号可通过DCS 显示在CRT ±,并可对电动门发控制指令。
准确地按拎制指令动作,对阀门实现远控。
二、编制依据1. 《火电施工质量检验及评定标准》热工仪表及控制装擬篇(1998年版)2. 《电力建设施工及验收技术规范》热工仪农及控制装置篇SDJ279-903. 《火电机纽•达标投产考核标准(2001年版)及其条文解释》4. 《电力建设安全工作规程》(火力发电厂部分)DL5009J-925・公司质屋体系文件6. 已批准的专业施工组织设计7. 设计院图纸、设计变更文件及厂家技术资料三、施匸准备1. 组织施工人员熟悉图纸及厂家技术资料。
2. 纽织施工人员熟悉施工现场及设备。
3•熟悉技术规范和施工验收标准。
4•厂家设备的技术文件捉供齐全,开箱时检验合格,并有开箱检査单。
设备外观检杳合榕,附件配备齐全四、主要施工机械及工器具的配垃 名称 单位数鹹 名称单位数量 通灯副4500V 摇表块2对讲机副2电筒把4电烙铁把4安全带副4试电笔支4万用表块2克丝钳把4平口螺丝刀把4内六角板手支4五、劳动力组织组长2名技术员1名领工4名辅助工6名六、施工工序及施工方法1. 操作工艺流程图:检査电动阀门■>检查配电箱、电动门回路T电缆校对T电动门送电调试2. 作业程序方法:2.1检査电动阀门:2.1.1核査电动门型号规格是否符合设计要求。
2.1.2检查电动门外观是否完整无缺,接线盒盖和电机盖等处是否严密,铭牌是否完整,清晰。
如不合格找有关部门处理解决。
2.1.3检查电动门外观是否合格,附件是否齐全。
各种电动门接线方法电动门是一种便捷的自动门系统,它通过电动驱动器来控制门的开关,使得用户能够轻松地通过门口。
在安装和接线电动门时,需要考虑各种因素,包括电源供应、开关控制、传感器探测以及门的运行模式等。
以下是一些常见的电动门接线方法:1.单按钮开关接线方法:这种方法适用于需要单个按钮来控制门的开关的情况。
接线过程比较简单,只需要将按钮的一个端口连接到电动马达的一个输入端口,将另一个端口连接到接地线上即可。
按下按钮时,电流会流入马达的一个方向,使门关闭;再次按下按钮时,电流会流入马达的另一个方向,使门打开。
2.双按钮开关接线方法:这种方法适用于需要两个按钮来控制门的开关的情况,例如,一个按钮用于开门,另一个按钮用于关门。
接线过程比较复杂,需要一个断开开关来控制电动马达的正反转。
首先,将其中一个按钮的一个端口连接到电动马达的一个输入端口,将另一个按钮的一个端口连接到电动马达的另一个输入端口。
然后,将另一个按钮的另一个端口连接到断开开关的一个端口,将电动马达的另一个输入端口连接到断开开关的另一个端口。
断开开关的另一个端口连接到接地线上。
按下一个按钮时,电流会流入马达的一个方向,使门打开;按下另一个按钮时,电流会流入马达的另一个方向,使门关闭。
3.无线遥控接线方法:这种方法适用于需要使用无线遥控器来控制门的开关的情况。
接线过程相对简单,需要将接收器模块插入电动门系统的电源线路,并将接收器的输出线路连接到电动马达的输入端口。
随后,将遥控器与接收器进行配对,并通过按下遥控器上的按钮来控制门的开关。
按下遥控器上的开门按钮时,接收器会接收到信号并将其转发给电动马达,使门打开。
按下遥控器上的关门按钮时,接收器会接收到信号并将其转发给电动马达,使门关闭。
4.光电传感器接线方法:这种方法适用于需要使用光电传感器来探测门的开关状态的情况。
接线过程相对简单,需要将光电传感器的输出线路连接到电动马达的输入端口。
当门完全关闭时,光电传感器会探测到门体,发送信号给电动马达,使门停止运行。
电动门(扬州门、常州门、天二通)的控制原理接线、调试步骤及常见故障处理我厂使用的电动门和执行结构有扬州门、常州门、天二通、罗托克(ROTORK)、西博士(SIPOS)、澳马(AUMA)、扬州产的西门子、DIM等系列。
一、电动门的控制原理接线(可调系列)(不可调系列)三、调试步骤首先说明MCC柜上刀闸所处不同位置的含义:①试验位置:主回路无电,控制回路有电②合闸位置:主回路有电,控制回路也有电③分闸位置:主回路无电,控制回路也无电1、在MCC柜上将刀闸打在“分闸”位置;2、用万用表检查三相电机之间的电阻是否平衡;3、用摇表检查电机线圈对地是否绝缘良好;4、如果三相电机之间的电阻是平衡的,且对地绝缘是良好的,那么可以将MCC柜上的刀闸打在“试验”位置上;5、查MCC控制柜内的继电器是否完好;6、在就地动作力矩(开、关)开关,看继电器能否动作;7、在就地动作行程(开、关)开关,看继电器能否动作;8、经检查,如果MCC控制柜内的继电器是完好的、且在就地分别动作力矩(开、关)开关和行程(开、关)开关,MCC控制柜内的继电器都能动作,则可手动摇动电动门的手轮将电动门摇至中间位置。
9、MCC柜上将开关打到“合闸”位置,点动电动门的“开”或“关”按钮,观察电动门的实际动作方向与控制方向一致。
若不一致,则调换电动门的任意两根电源线。
10.动摇动电动门至开位置或关位置,调整好电动门就地的“开”或“关”行程开关。
10.1关行程的调整10.1.1用手动将阀门关严;10.1.2脱开行程开控制机构,即用螺丝刀将控制机中顶杆推进90°,使主动小齿轮与计数器个位齿轮组脱开。
10.1.3用螺丝刀旋转“关”向调整轴,按箭头方向旋转直到凸轮压住弹性压板使微动开关动作为止,则关向行程初步条好。
10.1.4松开顶杆使主动齿轮与两边个位齿轮正确啮合,位保证其正确啮合,在松开顶杆后,必须用螺丝刀稍许左右转动调整轴。
此时可以电动打开几圈,而后关闭,视关向行程是否符合要求,如不符,则按上述程序重新调整。
电动门的控制原理、调试步骤及常见故障处理
我厂使用的电动门和执行结构有扬州、常州、ROTORK、SIPOS、AUMA、瑞基、EMG 等系列。
一、概述
电动装置是电动阀门的驱动装置,用以控制阀门的开启和关闭。
适用于闸阀、截止阀、节流阀、隔膜阀、其派生产品可适用于球阀、碟阀和风门等,它可以准确地按控制指令动作,是对阀门实现远控和自动控制的必不可少的驱动装置.
二、电动门的控制原理
(一)电动装置的结构
阀门电动装置由六个部分组成:即电机,减速器,控制机构,手--自动切换手轮及电气部分.
1、控制机构由转矩控制结构,行程控制机构及可调试开度指示器组成.用以控制阀门的开启和关闭及阀位指示.
1)转矩控制机构由曲拐、碰块、凸
轮、分度盘、支板和微动开关组成.当输
出轴受到一定的阻转矩后,蜗杆除旋转外
还产生轴向位移,带动曲拐旋转,同时使
碰块也产生一角位移,从而压迫凸轮,使
支板上抬.当输出轴上的转矩增大到预定
值时,则支板上抬直至微动开关动作,切
断电源,电机停转,以实现电动装置输出
转矩的控制.
2)行程控制机构由十进位齿轮组,顶
杆,凸轮和微动开关
组成,简称计数器.其
工作原理是由减速箱
内的主动小齿轮(Z=8)
带动计数器工作.如
果计数器已经按阀门
开或关的位置已调好,
当计数器随输出轴转
到预先调整好的位置
时,则凸轮将被转动
90度,压迫微动开关
动作,切断电源,电机停转,以实现对电动装置的控制.
2、手自动切换机构为半自动切换,电动转变为手动需要扳动切换手柄,而由手动变为电动时系自动进行。
由电动变为手动时,即用人工把切换手柄向手动方向推动,使输出轴上的中间离合器向上移动,压迫压簧。
当手柄推到一定位置时,中间离合器脱离蜗轮与手动轴爪啮合,则可使手轮上的作用力通过中间离合器传到输出轴上,即成为手动状态。
手动变为电动为自动切换,当电机旋转带动蜗轮转动时,直立杆立即倒下,在压簧作用下中间离合器迅速向蜗轮方向移动,与手轮轴脱开,
与蜗轮啮合,则成为电动状态。
(二)传动原理:电动机输出动力,通过蜗杆传至蜗轮及离合器,最终传至输出轴。
由于蝶簧组件的预紧力使蜗杆处于蜗轮的中心位置。
当作用于输出轴上的负载大于蝶簧预紧力时,蜗杆将会做轴向移动,并偏离位置;此时曲拐将摆动,传递位移至转矩控制机构,若此时超过设定的转矩将会使开关动作,切断电源,电动执行机构停止运行。
(见下图)
(三)电气原理
如上图所示电气原理图:
1、按下控制盘上开按钮SO1,则开过程开始控制回路经A1a----A1b----A11----A12----A13----N开接触器KMO线圈吸合;其常开触点KMO 闭合,构成自保持,其主接点KMO闭合,接通电机回路,电机正转,阀门开启,当阀门达到全开位置时,开行程开关LSO动作,切断控制回路,KMO掉点复位,电机失电停转,同时行程开关LSO动作,CRT上状态变红,阀门开到位。
2、按下控制盘上关按钮SC1,则开过程开始控制回路经A1a----A1b----A41----A42----A43----N关接触器KMC线圈吸合;其常开触点KMC 闭合,构成自保持,其主接点KMC闭合,接通电机回路,电机反转,阀门开启,当阀门达到全关位置时,开行程开关LSC动作,切断控制回路,KMC掉点复位,电机失电停转,同时行程开关LSC动作,CRT上状态变绿,阀门关到位。
三、调试步骤
关方向的调整:
1)用手动将阀门关严.
2)脱开行程控制机构,即用螺丝刀将行程控制机构中顶杆推进并转90度,使主动
小齿轮与计数器个位齿轮组脱开.
3)用螺丝刀旋转“关”向调整轴,按箭头方向旋转直到凸轮压住弹性压板使微动
开关动作为止,则关向行程初步调好.
4)松开顶杆使主动齿轮与两边个位小齿轮正确啮合,为保证其正确啮合,在松开
顶杆后,必须用螺丝刀稍许左右转动调整轴或用手摇手轮,此时可以电动打开几
圈,而后关闭,看关方向行程是否符合要求,如不符合要求,则应从新调整.
二·开方向的调整:
在关方向调整好以后,用手将阀门开到所需位置.然后脱开行程控制机构,
旋转开向调整轴,按箭头方向调整直到凸轮压住弹性板,使微动开关动作.行程
控制结构调完后,可以重复操作几次.一般阀门开位置在全行程的百分之90左右.
特殊情况的除外如:送、引风机挡板。
它们的开位置必须在百分之100。
10.2.1在关方向调整好后,用手将阀门开到所需的位置(注意此时行程控制机
构不能脱开,否则关方向调整又被打乱),然后脱开行程控制机构,旋转“开”
方向调整轴。
按箭头方向旋转直到凸轮压住弹性板,使微动开关动作为止。
再
使行程机构与主动小齿轮啮合,则开向行程调完。
行程机构调好后,可反复试
操几次,一般开阀门控制在全行程90℅左右。
(即行程已动作,但门还可以手
动盘几圈)
在调整时,很容易出现行程调大或调小的问题,此时,如果是行程大了(即门已开或关到位,但行程开关还未动作),则按反箭头方向调小;相反,如果是行程小了(即门还未到位行程开关已动作),则按箭头方向调大。
9、完成上述设置后,对阀门进行开-关、关-开操作(使用控制器上的开关按钮,
同时检查开/关指示灯的指示是否符合要求)。
四、常见故障处理
1、故障现象:电机旋转,但没有驱动阀门
分析原因:1)手--自动切换损坏,将手自动切换更换即可
2)电机的齿轮脱落或磨损,与涡杆上的转动齿轮未啮合。
将齿轮按上或更换。
3)阀门转动爪之间间隙过大或损坏,阀门传动轴套丝口损坏。
4)涡轮与涡杆之间齿轮磨损严重或损坏,间隙过大。
2、故障现象:就地可以操作,但是远控不可以操作。
分析原因:1)反馈线接反,将反馈线接对即可。
2)远控切换开关损坏,更换新的转换开关。
3)有一定的闭锁条件。
如液位、流量、压力等。
4)继电器损坏,更换新的继电器。
3、故障现象:阀门能正确开启和关闭,但是CRT没有反馈。
分析原因: 1)端子排接线松动,紧固一下接线即可。
2)卡件损坏,更换相应的卡件。
3)提供反馈的行程开关未动作或者行程开关损坏,重新调整行程或者更换行程开关。
4、故障现象:电动装置电动机不能启动
分析原因:1)电源故障。
检查空开是否已经合闸。
2)按钮失灵。
检查按钮是否损坏。
3)电源电压过低。
查出电源电压过低的原因。
4)力矩开关动作。
检查力矩开关是否动作,重新进行调整。
5、故障现象:电动门开关到位后,交流接触器COK或CQG不释放
分析原因:1)行程开关损坏,在阀门到位后不能断开控制回路,使接触器不能正确释放。
2)就地控制回路存在短路或绝缘不良的情况,使行程开关不起作用。
)交流接触器存在剩磁现象,迟延释放。
4)动力电路电流过大,接触器触点烧坏。
